UL 培训材料---UL基本知识介绍

UL基础知识（二）、UL公司概述：1、UL是Underwriters Laboratories Inc.的缩写，正式译名：保险商实验室公司，成立于1894年，是一个具有百年历史的安全认证机构。

2、UL的安全认证分列名(Listed).认可（Recognized）.分级（Classified）三种形式。

列名认证：（LISTED）是指对成品或最终产品的一种认证形式。

带有列名标志的产品的安全性能一般已经过全面评估，大多数可适用于各种环境。

认可认证：（RECOGNIZED）是指对元件的一种认证形式。

带有认可标志的元件的安全性能只做一般评估，其在成品中的适用性有待进一步评估。

分级认证：（CLASSIFIED）3、UL检验时所使用的文件包括：UL的安全标准、UL的FUII（跟踪检验指导）、UL Porcedure(跟踪检验细则)。

E31011 Portable UL Porcedure: LAMPLUX MF七个File E149494 E44842 LuminaireE11679 MK:E87611 KK:E14042UL标本厂有10种E149493（UL）.E149493（UL/CUL）.E31011（UL/CUL）.E149494(UL.Damp).E149494(UL/CUL.Dry).E149494(UL/CUL.Damp).E11679(UL/CUL). E44842(UL/CUL).E87611(UL).E149494(UL.Dry)4、两个基本概念：UL的安全标准的条款分两部分，一部分条款只能由UL的实验室工程师判断，一般来说，这部分条款判断需要特殊的实验设备或者是对标准的掌握比较困难，牵涉到此部分条款的灯具，需要按照送样测试通过后UL 授权的Procedure的描述制做。

Procedure Covered的灯具即为在UL Procedure中有描述的灯具，另一部分条款内容则比较明确，测试条件和设备的要求都不高可在工厂现场做，这部分条款的判断可由工厂或UL现场代表完成。

UL基本知识培训资料目录一、UL简介 二、申请UL认证作用及UL标识介绍目录三、 POLYROCKS UL档案介绍及查询 四、 UL认证申请流程 五、FUS 检验服务介绍 六、UL跟踪检验服务费一.UL简介v UL是美国保险商试验室（Underwriter Laboratories Inc.）的简写。

中文翻译普遍接受为美国安全试验室。

v UL简介一.UL简介UL成立1890年代，美国许多城市发生连串 严重火灾，原因归咎于电器设备及电 线走火。

为避免悲剧再次发生，威廉斯·梅瑞 尔先生于1894年创办了“承保电机工 程局”。

1901年，梅瑞尔先生创办的工程局 改组成美国安全检测实验室公司 （UL），并将测试领域扩展至电子电 机以外。

一.UL简介UL安全试验所 是美国最有权威 的，也是世界上 从事安全试验和 鉴定的较大的民 间机构。

它是一个独立 的、以公共安全 为目的的非盈利 机构。

UL关注重点： Ø 防止火灾 Ø 防止触电二、申请UL认证作用及UL标识介绍v 为什么要申请安全认证? § 地方当局要求 § 销售商和消费者要求 § 独立第三方的认证可以为产品责任争端提供法 律依据二、申请UL认证作用及UL标识介绍UL三种不同类型的标识a.列名标识Listing MarkListing Certification 列名认证•成品使用的标志 •最受美国一般消費 者喜愛和了解的就 是此标志——使用在消费者可直接使用的最终成 品上例如：家用电器，医疗设备、计算机、 商业设备以及在建筑物中作用的各类 电器产品，如配电系统、保险丝、电 线、开关和其它电气构件等。

C ：加拿大UL二、申请UL认证作用及UL标识介绍UL三种不同类型的标识b.认可标识Recognition Component MarkRecognition Service 认可服务•主要应用在零件、 材料上 •原則上，该标志的 使用是自愿的——鉴定的产品只能在 UL列名、分级或其它认 可产品上作为元器件、 原材料使用 例如：开关、电容、变压器、机器部 件、塑胶原料等各种零部件、材料。

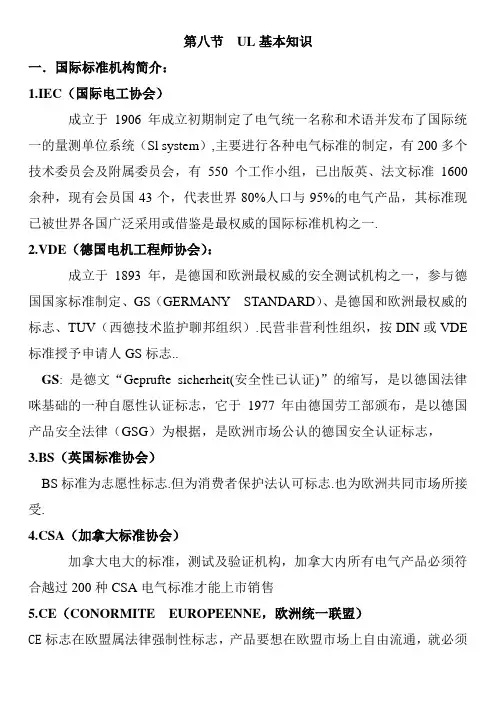

第八节UL基本知识一．国际标准机构简介：1.IEC（国际电工协会）成立于1906年成立初期制定了电气统一名称和术语并发布了国际统一的量测单位系统（Sl system）,主要进行各种电气标准的制定，有200多个技术委员会及附属委员会，有550个工作小组，已出版英、法文标准1600余种，现有会员国43个，代表世界80%人口与95%的电气产品，其标准现已被世界各国广泛采用或借鉴是最权威的国际标准机构之一.2.VDE（德国电机工程师协会）：成立于1893年，是德国和欧洲最权威的安全测试机构之一，参与德国国家标准制定、GS（GERMANY STANDARD）、是德国和欧洲最权威的标志、TUV（西德技术监护聊邦组织）.民营非营利性组织，按DIN或VDE 标准授予申请人GS标志..GS: 是德文“Geprufte sicherheit(安全性已认证)”的缩写，是以德国法律咪基础的一种自愿性认证标志，它于1977年由德国劳工部颁布，是以德国产品安全法律（GSG）为根据，是欧洲市场公认的德国安全认证标志，3.BS（英国标准协会）BS标准为志愿性标志.但为消费者保护法认可标志.也为欧洲共同市场所接受.4.CSA（加拿大标准协会）加拿大电大的标准，测试及验证机构，加拿大内所有电气产品必须符合越过200种CSA电气标准才能上市销售5.CE（CONORMITE EUROPEENNE，欧洲统一联盟）CE标志在欧盟属法律强制性标志，产品要想在欧盟市场上自由流通，就必须加贴CE标志CE标志是产品进入欧盟国家及欧盟自由贸易协会国家市场的“通行证”。

任何规定的（新方法指令所涉及的）产品，无论是欧盟以外还是欧盟成员国生产的产品，要想在欧盟市场上自由流通，在投放欧盟市场前，都必须符合指令及相关协调标准的要求，并且加贴CE标志。

这是欧盟法律对相关产品提出的一种强制性要求，为各国产品在欧洲市场进行贸易提供了统一的最低技术标准，简化了贸易程序。

UL基础知识（二）、UL公司概述：1、UL是Underwriters Laboratories Inc.的缩写，正式译名：保险商实验室公司，成立于1894年，是一个具有百年历史的安全认证机构。

2、UL的安全认证分列名(Listed).认可（Recognized）.分级（Classified）三种形式。

列名认证：（LISTED）是指对成品或最终产品的一种认证形式。

带有列名标志的产品的安全性能一般已经过全面评估，大多数可适用于各种环境。

认可认证：（RECOGNIZED）是指对元件的一种认证形式。

带有认可标志的元件的安全性能只做一般评估，其在成品中的适用性有待进一步评估。

分级认证：（CLASSIFIED）3、UL检验时所使用的文件包括：UL的安全标准、UL的FUII（跟踪检验指导）、UL Porcedure(跟踪检验细则)。

E31011 Portable UL Porcedure: LAMPLUX MF七个File E149494 E44842 LuminaireE11679 MK:E87611 KK:E14042UL标本厂有10种E149493（UL）.E149493（UL/CUL）.E31011（UL/CUL）.E149494(UL.Damp).E149494(UL/CUL.Dry).E149494(UL/CUL.Damp).E11679(UL/CUL). E44842(UL/CUL).E87611(UL).E149494(UL.Dry)4、两个基本概念：UL的安全标准的条款分两部分，一部分条款只能由UL的实验室工程师判断，一般来说，这部分条款判断需要特殊的实验设备或者是对标准的掌握比较困难，牵涉到此部分条款的灯具，需要按照送样测试通过后UL 授权的Procedure的描述制做。

Procedure Covered的灯具即为在UL Procedure中有描述的灯具，另一部分条款内容则比较明确，测试条件和设备的要求都不高可在工厂现场做，这部分条款的判断可由工厂或UL现场代表完成。

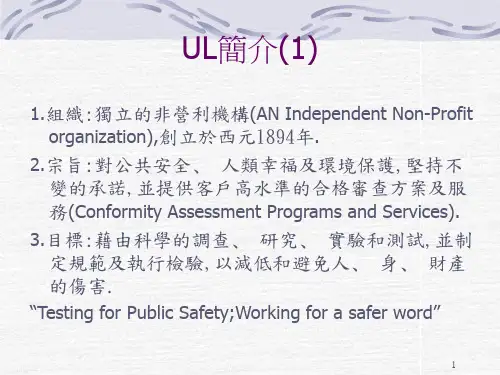

UL知识简介第一篇：UL知识简介10146449.doc第 1 頁，共 6 頁UL 簡介UL系Underwriters Laboratories INC.之簡寫,系美國許多州保險業共同出資所成立之一實驗室.成立于西元1894年,其目的在測試電器及家庭用品之安全性,以免因產品之不良導致火災及生命之損失,降低保險公司本身的理賠風險.目前UL在美國有五個試驗中心，其中Santa Clara的試驗中心負責遠東地區的UL事務，一般台灣廠商均向此地申請。

UL在全世界200多個城市設有追蹤檢驗中心(Follow Up Inspection Center)。

UL 追蹤檢查電路板的追蹤檢查系一年四次，每季一次。

每季可能季初來，也可能季尾來，采取不定期突擊檢查，檢查時依照UL核發給廠商的UL Procedure核對使用之基板、膠片，防焊油墨是否與Procedure一致。

檢查后若有不合格處，則UL工程師會寫異常通知單(Variation Notice)，要廠商對簽一式三聯，一聯寄UL，一聯給廠商，一聯遠東公司自存。

異常通知單(Variation Notice)簡稱V.N.，顏色為紅色，故又稱紅單子。

若一切均合格，則UL工程師只寫服務報告，要廠商對簽，其上記載工作時間及是否有抽樣。

若有抽樣則廠商須將其寄給UL Santa Clara的試驗中心。

零組件認可卡凡是通過UL測試的零組件，UL會簽發零組件認可卡(Recognized Component Card俗稱黃卡)，以供申請合格者向客戶證明其零組件已通過UL測試。

其中與電路板有關的為: 電路板供應商:Wiring，Printed(ZPMVZ)基板及膠片供應商:Polymeric Materials-Filament Wound Tubing，Industrial Laminates，Vulcanized，and Materials for Usein FabricatingRecognized Printed Wiring Boards(QMTSZ)防焊油墨供應商:Coatings for Use on Recognizes PrintedWiringBoards(QMJUZ)電路板供應商零組件認可卡樣本右上角的“E171628”系UL給寶訊的檔案號碼(File Number),“E”代表電氣類,“171628” 代表申請次序,即寶訊系電氣類第171628申請UL者.代號(CODE):“1”“1-VO”……“CM-101”等43種均是華通可用之代號.每一代號對應右方之條件.Clad cond width :導體線寬.Min,in:線路最小寬度,以英時為單位(即中間最窄寬度)..Min ,Edge In:線路離成型板邊最小距離,以英時為單位..Thk Mils:銅箔最小厚度,以mils為單位.SS/DS:單面或雙面.UL雙面(DS)之定義電路板界習用之定義不同,以成品之外表銅面為準,即電路板界習用之雙面及多層均歸成雙面(DS).雙面含括單面板(SS),但單面(SS)不含雙面(DS)Max Area Dia in:大銅面之最大容許直徑(即最大連續可劃圓直徑).Sold Lts:客戶使用之焊錫(浸焊及波焊)最高溫度,最長時間限製.Max Oper Temp:電路板裝配好零件后的工作環境之最高溫度.UL 94 Flame Class:UL94耐燃等級.Single Layer Printed Wiring Boards:多層板.Multilayer(Multilayer Package)PrintedWiring Boards:送外協力廠壓合 ,不是自已壓合之多層板.基板,膠片供應商零組件認可卡樣本Mtl Dsg:材料代號.ANSITYPE:美國標準協會材料型號Col:材料顏色.MinThk:材料最小厚度.TI(Elec,Mech):溫度指標(電氣,機械).HWI:熱線引燃度.Max OperTemp:電路板裝配后之操作環境最高溫度.Min Board Bld-up:電路板廠壓合后之最小厚度BAseMtl MinThkin :絕緣材料最小厚度,以英時為單位.CladCondThk(Min Mils/ Max Mils)MaxArea Diain:大銅面的最大容允直徑.Sold Lts:客戶焊錫(浸焊或波焊)之最高溫度及最長時間.HAI:高電流電弧引燃度.防焊材料供應商零組件認可卡樣本Mtl Deg:材料代號Col:顏色.Coated Material ThkRg:防焊材料厚度范圍.UL 94 FlameClass:UL94耐燃等級.ANSITyp:美國標準協會材料分類型號.Lam ThkRgMinThk:線路板厚度范圍,及最小厚度.Sold Lts:裝配廠焊錫(浸焊或波焊)之最高溫度及最長時間.UL 追蹤檢查手冊UL蹤檢查手冊(UL Follow up service Procedure)中含括所有零組件認可卡上之資料,再加上流程之描述,各代號可用之防焊材料,各代號可用之銅箔基板及膠片.凡不在此手冊中之任何材料均不得使用.流程之溫度及時間或流程本身均須與此手冊完全符合.UL 之申請a)申請前先參考認可零組件目錄(recognized componentdirectory)中各電路板廠家之資料以決定最佳之條件.重點在“線路最小寬度”,“焊錫之溫度,時間”,“大銅面最大直徑”,“成品操作環境溫度”等.b).詳讀UL796以徹底了解UL樣品之要求及UL會何種測試,若廠內可做的,最好在廠內先模擬,以免送樣后不能通過測試,重新送樣造成之時間及金錢損失.c).決定所有打算要用之基材,膠片,及防焊材料以免掛一漏萬.,減少修改次數.d).寫信給Santa Clara試驗中心,信中須詳說自憶所欲申請之內容,並附上所欲使用基材,膠片及防焊材料的零組件認可拷貝.e).照UL加信之要求送樣,UL收到回信后會通知何時可完成試驗.f).若樣品通過測試,UL會寄來零組件認可卡及追蹤檢查手冊,及測試報告.若未通過則會通知重新送樣.UL更新電路板行業直到現在仍不能算是一個成熟的行業.每年都有新的流程及原物料出現.業界常常略掉自已之流程及使用原物料可能不符合蹤檢查手冊所載之新流程及原物料.不幸遇到內行且認真的UL工程師來檢查時,常會遭到停止出貨之判定.故而每個電板廠工程人員須牢記隨時更新UL.更新時之程序與申請相同,不再贅述.若更新只為了加入新的物料,則須檢視是否合乎CCIL之規定,以節省測試費用及縮短申請時間.CCIL系CopperCladIndustrial Laminate之縮寫,其目的在不經送樣測試即可取得UL同意申請者使用新的原物料(基板,防焊材料).其基本條件分述于下:.基板.須為UL認可之基板..申請者之原手(Follow up ServiceProcedure)中有使用相同之ANSI等級的基板..須符合申請者原申請之生產流程及零組件認可卡上之規格,譬如線路限製,銅厚,焊錫條件,最高工作環境溫度,耐燃等級,最小厚度..防焊材料:.須與電路板的ANSI等級相同..耐燃等級須高于或等于電路板之耐燃等級..焊錫條件須高于等于電路板之焊錫條件..防焊材料零給件認可卡的所載之基板的最小厚度須小于或等于電路板之最小厚度..烘烤條件(溫度,時間)須小于或于UL認可流程中的烘烤條件.◎當欲使用之原物料符合上述條件時,即可要求UL依CCIL認可附錄英文原版異常通知單之說明Information for manufacturers variation NoticesGeneral: If the UL representative finds items(Variations)which differ from the UL procedure, he must complete a Variation Notice(VN),some of the items maybe minor changes needed in the UL procedure, and these will be handled by UL without any further action on your part.Should thesedifferences be significant, the manufacturer has three choices:1.Rework the product: correct the variations to comply with the UL procedure,2.Remove all references to UL: permanently remove or obliterate all UL recognized marks on, or and similar items accompanying the product, Also included is the UL recognized marking for recognized components,3.Hold the shipment: the manufacturer must agree to keep the products at the factory until a UL office has made a decision as to whether or not the variations(changes)are acceptable.If this situation is urgent.a copy of the Variation Notice should be sent by fax, tothe UL reviewing office and to the applicant.If facsimile facilities are not available, use telex, telephone or overnight mail.Appeals procedure: If the manufacturer disagrees with our field representative, he may hold shipment as noted above and appeal to the UL follow-up services reviewing munications: The UL representative will note on the Variation Notice which items require a response from the manufacturer.第二篇：UL一般知识.UL简介：①UL发展史、②UL组成、③UL在全世界的权威、④UL安全认证的重要性等；2.UL标签：标签必须具备四个要件：①UL注册标志（圆圈内UL，含有R注册标志）、②LISTED（UL认证类型中的列名服务，另外还有两种分别为认可服务（RU）和分级服务（CLASSIFIED））、③由数字和字母组成的控制号（Type R适用）或序列号（Type L适用）、④产品名称（某些场合可以省略，如标示打在产品本体上），以上四个要素缺一不可，不完整会影响工厂出货；3.根据UL标志取得和使用方式及工厂检验频率，分为Type L和Type R服务，我公司属于Type R服务。
