直流伺服电机的控制方式直流伺服电机实质上就是他励直流电机。
由直流电机的电压方程U＝E a+I a R a及电枢电动势表达式E a＝C eΦn，可以得到直流伺服电机的转速表达式为式中，U a为电枢电压；E a为电枢感应电动势；I a为电枢电流；R a为电枢回路总电阻；n为转速；Φ为每极主磁通；C e为电动势常数。
上式表明：改变电枢电压U a和改变励磁磁通Φ，都可以改变直流伺服电机的转速n。
因而直流伺服电机的控制方式有两种：一种方法是把控制信号作为电枢电压来控制电机的转速，这种方式称为电枢控制；另一种方法是把控制信号加在励磁绕组上，通过控制磁通来控制电机的转速，这种控制方式称为磁场控制（又称为磁极控制）。
直流伺服电机的工作原理图如图2-9所示。
图2-9 电枢控制时直流伺服电机的工作原理图（1）电枢控制由图2-9所示，在励磁回路上加恒定不变的励磁电压U f，以保证直流伺服电机的主磁通Φ不变。
在电枢绕组上加控制电压信号。
当负载转矩T L一定时，升高电枢电压U a，电机的转速n随之升高；反之，减小电枢电压U a，电机的转速n就降低；若电枢电压U a＝0时，电机则不转。
当电枢电压的极性改变后，电机的旋转方向也随之改变。
因此把电枢电压U a作为控制信号，就可以实现对直流伺服电机转速n的控制，其电枢绕组称为控制绕组。
对于电磁式直流伺服电机，采用电枢控制时，其励磁绕组由外施恒压的直流电源励磁；对于永磁式直流伺服电机则由永磁磁极励磁。
下面分析改变电枢电压U a时，电机转速n变化的物理过程。
直流伺服电机实质上就是他励直流电机。
由直流电机的转速表达式及电磁转矩表达式T e＝C TΦI a，可以得到保持电机的每极磁通为额定磁通ΦN时，直流电机的机械特性方程为式中，U a为电枢电压；R a为电枢回路总电阻；n为转速；ΦN 为每极额定主磁通；C e为电动势常数；C T为转矩常数；T e为电磁转矩。
根据直流电机的机械特性方程，可以绘制出直流电机降压调速时的机械特性曲线，如图2-10所示，图中，曲线1、2、3分别为对应于不同电枢电压时，直流电机的机械特性曲线；曲线4为负载的机械特性曲线。
伺服电机及其控制原理什么是伺服电机？伺服电机是一种带有反馈控制系统的电机。
很多人可能会想到直流电机或步进电机，但这些电机只能进行开关式的控制，不能有效地调节转速和位置。
相比较而言，伺服电机可以准确地控制转速和位置，因此在机器人技术、自动控制和工业制造等领域得到了广泛应用。
伺服电机的工作原理伺服电机常用于自动控制系统中，其工作原理基于反馈控制的概念。
简单来说，伺服电机将目标位置与当前位置进行比较，然后通过控制电路来调整电机转速和位置，以使其尽可能与目标位置匹配。
具体来说，伺服电机常用的控制系统包括位置反馈、速度反馈和加速度反馈等。
伺服电机的控制原理伺服电机的控制原理包括位置控制、速度控制和扭矩控制等。
位置控制在位置控制中，伺服电机将目标位置与实际位置进行比较，然后通过控制电路来调整电机转速和位置，以使其尽可能与目标位置匹配。
位置控制系统包括位置传感器、位置反馈回路和控制电路等。
常用的位置传感器包括编码器、光电传感器和霍尔传感器等。
位置反馈回路可以及时地反馈电机的位置信息，并对信号进行处理和滤波，以便控制电路能够准确地控制电机的位置。
控制电路包括位置控制器、功率放大器和驱动器等。
速度控制在速度控制中，伺服电机将目标速度与实际速度进行比较，然后通过控制电路来调整电机转速和位置，以使其尽可能与目标速度匹配。
速度控制系统包括速度传感器、速度反馈回路和控制电路等。
常用的速度传感器包括电动机转速传感器和转矩传感器等。
速度反馈回路可以及时地反馈电机的速度信息，并对信号进行处理和滤波，以便控制电路能够准确地控制电机的速度。
控制电路包括速度控制器、功率放大器和驱动器等。
扭矩控制在扭矩控制中，伺服电机将目标扭矩与实际扭矩进行比较，然后通过控制电路来调整电机转速和位置，以使其尽可能与目标扭矩匹配。
扭矩控制系统包括扭矩传感器、扭矩反馈回路和控制电路等。
常用的扭矩传感器包括压力传感器和力传感器等。
扭矩反馈回路可以及时地反馈电机的扭矩信息，并对信号进行处理和滤波，以便控制电路能够准确地控制电机的扭矩。
伺服电机控制方法
伺服电机控制方法可以分为位置控制、速度控制和力控制等几种方法。
1. 位置控制：伺服电机通过控制位置反馈，使电机转动到指定的位置。
一种常用的方法是PID控制，通过计算电机当前位置与目标位置之间的偏差，并根据比例、积分和微分系数对电机施加适当的控制力，将电机转动到目标位置。
2. 速度控制：伺服电机通过控制电机的转速，使电机以指定的速度运动。
常用的方法是通过测量电机的速度反馈信号，计算出速度误差，并根据比例、积分和微分系数对电机施加适当的控制力，使其达到目标速度。
3. 力控制：伺服电机通过对电机施加适当的控制力，使其产生指定的力或扭矩。
方法之一是通过力传感器或力反馈信号来测量电机输出的力，并根据比例、积分和微分系数计算出力误差，并对电机施加适当的力控制力，以使其达到目标力或扭矩。
以上是常见的三种伺服电机控制方法，选择哪种方法取决于具体的应用需求和系统要求。
伺服电机控制原理一、概述伺服电机是一种能够在给定的位置或速度下准确运动的电机，其控制系统通常由三个部分组成：传感器、控制器和执行器。
传感器用于检测电机的实际位置或速度，控制器根据传感器反馈的信息计算出误差并调整输出信号，而执行器则将输出信号转换为电机的动力。
本文将详细介绍伺服电机控制原理。
二、传感器1.编码器编码器是一种能够将旋转运动转换为数字信号的装置。
在伺服电机中，编码器通常安装在电机轴上，用于检测电机实际位置和旋转方向。
编码器可以分为绝对式和增量式两种类型。
绝对式编码器可以直接读取轴的角度信息，而增量式编码器需要通过计算来获取轴的角度信息。
2.霍尔效应传感器霍尔效应传感器是一种能够检测磁场变化并将其转换为电信号输出的装置。
在伺服电机中，霍尔效应传感器通常用于检测电机实际速度。
三、控制系统1.比例积分微分（PID）控制算法PID控制算法是一种常用的控制算法，其根据误差的大小和变化率来调整输出信号。
PID控制器通常由比例、积分和微分三个部分组成。
比例部分根据误差大小进行调整，积分部分根据误差积累量进行调整，而微分部分则根据误差变化率进行调整。
2.闭环控制系统在伺服电机中，控制系统通常采用闭环控制系统。
闭环控制系统通过传感器反馈信息来调整输出信号，从而使电机能够准确运动到给定位置或速度。
闭环控制系统可以提高电机的精度和稳定性。
四、执行器1.直流电机直流电机是一种能够将直流电转换为旋转力矩的装置。
在伺服电机中，直流电机通常作为执行器使用。
2.伺服驱动器伺服驱动器是一种能够将输入信号转换为电机驱动力矩的装置。
伺服驱动器通常具有过载保护和多种保护功能，可以有效保护伺服电机。
五、工作原理1.位置模式在位置模式下，控制系统会将编码器反馈的实际位置与给定位置进行比较，根据差值计算出误差并调整输出信号。
伺服电机会根据输出信号的变化来调整自身的位置，直到实际位置与给定位置相等。
2.速度模式在速度模式下，控制系统会将霍尔效应传感器反馈的实际速度与给定速度进行比较，根据差值计算出误差并调整输出信号。
伺服电机控制系统简介伺服电机控制系统是一种能够精确控制转速、位置和加速度等参数的电机控制系统。
它广泛应用于机器人、数控机床、自动化生产线等高精度设备中。
伺服电机控制系统采用了闭环反馈控制原理，通过传感器测量运动参数并与设定值进行比较，控制电机输出的电流、电压和转动角度等。
组成部分伺服电机控制系统主要由以下几个部分组成：电机部分伺服电机是控制系统的核心部分，它能够将电能转换成机械能，实现运动控制。
伺服电机通常采用直流无刷电机或交流电机，输出转矩和角速度等参数。
为了实现更高的精度，通常还配备了编码器，可以精确测量电机角度和转速。
控制器控制器是伺服电机控制系统的大脑，它通过处理运动参数、误差反馈等信息，控制电机输出的电流和电压等参数。
控制器通常采用数字信号处理器（DSP）或微控制器（MCU）等芯片，拥有高效的计算能力和精确的定时能力。
传感器传感器是控制系统的感知器，能够测量运动参数、温度等未知参数，并将其转换为电信号反馈给控制器。
传感器包括位置传感器、加速度传感器、温度传感器等，在控制系统中起到非常重要的作用。
软件伺服电机控制系统需要运行软件来实现各项功能，包括速度控制、位置控制、加速度控制、误差检测等功能。
软件通常由厂家提供，也可以由用户自行开发，运行在控制器上。
工作原理伺服电机控制系统采用闭环反馈控制原理，具体工作流程如下：1.传感器测量电机转速、位置等参数，并将数据反馈到控制器。
2.控制器计算当前误差值，并根据预设的控制算法输出电机的电流、电压和转角度等参数。
3.电机根据控制器输出的参数进行转动，同时传感器测量电机实际转速、位置等参数，并将数据反馈给控制器。
4.控制器根据电机反馈的数据重新调整输出参数，并不断迭代，直到误差值达到设定范围。
应用场景伺服电机控制系统广泛应用于各种高精度设备中，例如：1.机器人：机器人需要精确控制关节运动参数，使用伺服电机可以实现高精度控制，提高机器人运动效率和精度。
伺服电机的三种控制方法伺服电机是一种可以对位置、速度和力矩进行准确控制的电机。
它具有以下几种控制方法，分别是位置控制、速度控制和力矩控制。
一、位置控制位置控制是指通过对伺服电机施加电压信号，使其能够准确地达到所需的位置。
常见的位置控制方法有以下三种：1.开环位置控制：开环位置控制是最简单的位置控制方法之一、它通过事先设定好的指令信号，控制伺服电机的运动到达预定的位置。
但由于无法准确感知位置误差，因此容易受到负载变动、摩擦力等因素的影响，导致控制精度较低。
2.简单闭环位置控制：简单闭环位置控制是在开环控制的基础上，增加了位置反馈信息来实现更精确的位置控制。
闭环控制使用编码器或位置传感器等设备来实时感知伺服电机的位置，并与设定的指令信号进行比较，控制电机的转动，减小位置误差。
但简单闭环位置控制无法考虑到负载变化对位置控制的影响。
3.PID闭环位置控制：PID闭环位置控制是在简单闭环控制的基础上，增加了比例、积分和微分控制来进一步提高位置控制精度。
PID控制器根据伺服电机的位置误差、变化速率和累计偏差，调整电机驱动器的输出信号，以实现位置的精确控制。
PID控制器通常调整PID参数，以逐步减小位置误差，使得伺服电机能够快速且准确地达到所需位置。
二、速度控制速度控制是指通过对伺服电机施加电压信号，使其能够达到预设的速度。
常见的速度控制方法有以下几种：1.矢量控制：矢量控制是一种通过使用矢量变量来控制电机的速度和方向的方法。
它可以实现电机的快速启动、减速和正反转，并具有良好的动态响应性能。
矢量控制通常需要精确的位置反馈或速度反馈信号，并使用PI控制器来调整速度误差和电机转矩。
2.开环速度控制：开环速度控制是在没有速度反馈信号的情况下，通过一个开环速度控制器来控制电机的转速。
开环速度控制通常使用一个指令信号，在不考虑负载变化的情况下提供固定转速。
由于没有速度反馈信号，开环速度控制容易受到负载变化和负载扰动的影响，控制精度较低。

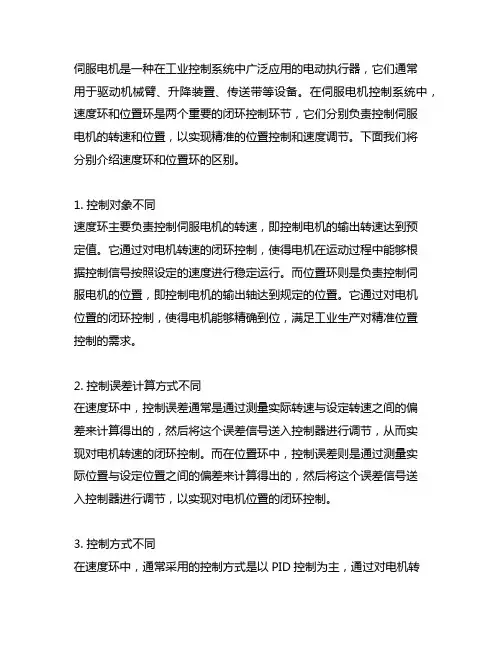

伺服电机是一种在工业控制系统中广泛应用的电动执行器，它们通常用于驱动机械臂、升降装置、传送带等设备。
在伺服电机控制系统中，速度环和位置环是两个重要的闭环控制环节，它们分别负责控制伺服电机的转速和位置，以实现精准的位置控制和速度调节。
下面我们将分别介绍速度环和位置环的区别。
1. 控制对象不同速度环主要负责控制伺服电机的转速，即控制电机的输出转速达到预定值。
它通过对电机转速的闭环控制，使得电机在运动过程中能够根据控制信号按照设定的速度进行稳定运行。
而位置环则是负责控制伺服电机的位置，即控制电机的输出轴达到规定的位置。
它通过对电机位置的闭环控制，使得电机能够精确到位，满足工业生产对精准位置控制的需求。
2. 控制误差计算方式不同在速度环中，控制误差通常是通过测量实际转速与设定转速之间的偏差来计算得出的，然后将这个误差信号送入控制器进行调节，从而实现对电机转速的闭环控制。
而在位置环中，控制误差则是通过测量实际位置与设定位置之间的偏差来计算得出的，然后将这个误差信号送入控制器进行调节，以实现对电机位置的闭环控制。
3. 控制方式不同在速度环中，通常采用的控制方式是以PID控制为主，通过对电机转速控制器的参数进行调节，使得电机能够快速、平稳地达到设定的转速，并且在外部负载发生变化时能够快速调节，保持稳定的输出转速。
而在位置环中，除了PID控制外，还会综合考虑速度控制和加速度控制，以实现对电机位置的精准控制，尤其是在需要进行精密定位和运动轨迹控制的场合。
4. 控制精度要求不同由于速度环主要负责控制电机的转速，其控制精度要求相对较低，通常只需要满足速度偏差在一定范围内能够快速调节即可。
而位置环则需要更高的控制精度，尤其是在对精准位置控制有要求的场合，需要保证位置偏差尽可能小，能够稳定地实现目标位置的跟踪和定位。
速度环和位置环是伺服电机控制系统中两个不可或缺的闭环控制环节，它们分别负责控制电机的转速和位置，具有明显的区别。

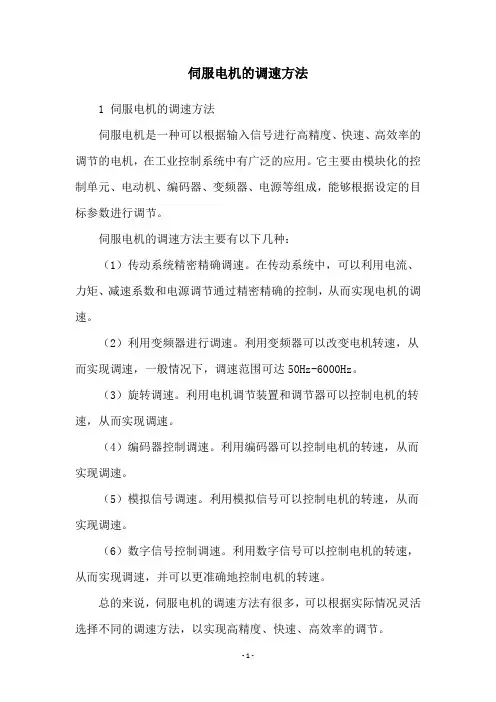

伺服电机的调速方法
1 伺服电机的调速方法
伺服电机是一种可以根据输入信号进行高精度、快速、高效率的调节的电机，在工业控制系统中有广泛的应用。
它主要由模块化的控制单元、电动机、编码器、变频器、电源等组成，能够根据设定的目标参数进行调节。
伺服电机的调速方法主要有以下几种：
（1）传动系统精密精确调速。
在传动系统中，可以利用电流、力矩、减速系数和电源调节通过精密精确的控制，从而实现电机的调速。
（2）利用变频器进行调速。
利用变频器可以改变电机转速，从而实现调速，一般情况下，调速范围可达50Hz-6000Hz。
（3）旋转调速。
利用电机调节装置和调节器可以控制电机的转速，从而实现调速。
（4）编码器控制调速。
利用编码器可以控制电机的转速，从而实现调速。
（5）模拟信号调速。
利用模拟信号可以控制电机的转速，从而实现调速。
（6）数字信号控制调速。
利用数字信号可以控制电机的转速，从而实现调速，并可以更准确地控制电机的转速。
总的来说，伺服电机的调速方法有很多，可以根据实际情况灵活选择不同的调速方法，以实现高精度、快速、高效率的调节。

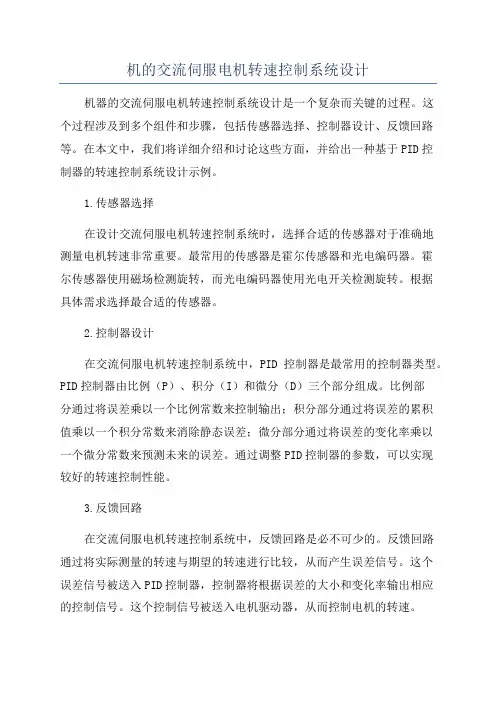

机的交流伺服电机转速控制系统设计机器的交流伺服电机转速控制系统设计是一个复杂而关键的过程。
这个过程涉及到多个组件和步骤，包括传感器选择、控制器设计、反馈回路等。
在本文中，我们将详细介绍和讨论这些方面，并给出一种基于PID控制器的转速控制系统设计示例。
1.传感器选择在设计交流伺服电机转速控制系统时，选择合适的传感器对于准确地测量电机转速非常重要。
最常用的传感器是霍尔传感器和光电编码器。
霍尔传感器使用磁场检测旋转，而光电编码器使用光电开关检测旋转。
根据具体需求选择最合适的传感器。
2.控制器设计在交流伺服电机转速控制系统中，PID控制器是最常用的控制器类型。
PID控制器由比例（P）、积分（I）和微分（D）三个部分组成。
比例部分通过将误差乘以一个比例常数来控制输出；积分部分通过将误差的累积值乘以一个积分常数来消除静态误差；微分部分通过将误差的变化率乘以一个微分常数来预测未来的误差。
通过调整PID控制器的参数，可以实现较好的转速控制性能。
3.反馈回路在交流伺服电机转速控制系统中，反馈回路是必不可少的。
反馈回路通过将实际测量的转速与期望的转速进行比较，从而产生误差信号。
这个误差信号被送入PID控制器，控制器将根据误差的大小和变化率输出相应的控制信号。
这个控制信号被送入电机驱动器，从而控制电机的转速。
4.精确度和稳定性在交流伺服电机转速控制系统设计中，精确度和稳定性是非常重要的指标。
精确度指的是控制系统实际转速与期望转速的偏差；稳定性指的是控制系统的输出是否在可接受的范围内波动。
通过合理选择传感器、设计合适的控制器和优化反馈回路，可以提高系统的精确度和稳定性。
5.鲁棒性和抗干扰性在实际应用中，交流伺服电机转速控制系统经常面临各种各样的干扰和外界扰动。
为了提高系统的鲁棒性和抗干扰性，可以采用一系列方法，比如滤波技术、模型预测控制等。
综上所述，交流伺服电机转速控制系统设计是一个综合考虑多个因素的复杂过程。
通过合理选择传感器、设计合适的控制器、优化反馈回路以及提高系统的精确度、稳定性、鲁棒性和抗干扰性，可以实现高性能的转速控制。
用西门子PLC输出的模拟量、伺服控制器控制伺服电机转速利用西门子PLC输出的模拟量、伺服控制器完成了对伺服电机转速精准的控制。
提高了系统控制的可靠性和精确度。
满足了工业现场的需要。
1.引言伺服电机在自动控制系统中用作执行元件，它将接收到的控制信号转换为轴的角位移或角速度输出。
通常的控制方式有三种：①通讯方式，利用RS232或RS485方式与上位机进行通讯，实现控制；②模拟量控制方式，利用模拟量的大小和极性来控制电机的转速和方向；③差分信号控制方式，利用差分信号的频率来控制电机速度。
简单、方便的实现对伺服电机转速的精确控制是工业控制领域内的一个期望目标，本文主要研究如何利用PLC输出的模拟量实现对伺服电机的速度较为精准的控制。
2.控制系统电路控制装置选用西门子S7-200系列PLC CPU224XPCN，这种型号的PLC除了带有输入输出点外。
还有1个模拟量输入点和1个模拟量输出点，这一型号PLC所具有的模拟量模块，能够满足控制伺服电机的需要。
触摸屏选用西门子触摸屏，型号为TP177B。
具体控制方案如图l所示，触摸屏是人机对话接口，最初的指令信息要从这里输入。
输入的信息通过通讯端口传送到PLC。
经运算后，PLC输出模拟量，并连接到伺服控制器的模拟量输入端口。
伺服控制器对接收到的模拟量进行内部运算，而后驱动伺服电机达到相应的转速。
伺服电机通过测速元件将转速信息反馈到伺服控制器，形成闭环系统，实现转速稳定的效果。
图1 控制方案由表1可看出，输入值和实际转速相差甚远，而唯一的办法是通过运算将输入值转换成能对应上实际转速的整形数值。
但是还要首先找到最高转速和最低转速对应的数值。
通过实验发现，对应关系如表2所示PLC的模拟量输出和伺服电机转速输出都是线性的，可以根据表2的数据列出直线方程组，计算出输入值和整形数值之间的关系。
2711＝500×a+b30854＝600×a+b解得：a=5117；b=152设实际转速为x，整形数值为y；那么关系方程为：y=5117×x+152通过PLC。
伺服电机调速方法
伺服电机调速方法有以下几种：
1. 位置环调速：通过将电机的位置与目标位置进行比较，计算出位置误差，根据误差大小和方向来调整电机的转速。
常用的位置环调速方法有PID控制、模糊控制等。
2. 速度环调速：通过将电机的实际速度与目标速度进行比较，计算速度误差，根据误差大小和方向来调整电机的转速。
常用的速度环调速方法有比例控制、积分控制、微分控制等。
3. 功率环调速：通过将电机的输出功率与目标功率进行比较，计算功率误差，根据误差大小和方向来调整电机的转速。
功率环调速方法常用于需要快速响应和高精度控制的应用中。
4. 扭矩环调速：通过将电机的输出扭矩与目标扭矩进行比较，计算扭矩误差，根据误差大小和方向来调整电机的转速。
扭矩环调速方法常用于需要对负载变化做出快速响应的应用中。
5. 自适应控制：通过对电机的参数进行实时估计和调整，以适应负载变化和环境变化。
自适应控制方法常用于对负载变化较大或环境变化较大的应用中。
6. 预测控制：通过对电机转速的未来发展进行预测，以便提前调整控制策略。
预测控制方法常用于需要对电机的快速动态响应和高精度跟踪的应用中。
7. 模型预测控制：通过建立电机的数学模型，根据模型进行控制策略的设计和优化。
模型预测控制方法常用于需要对电机进行复杂控制和优化的应用中。
伺服电机参数伺服电机，也称为电子伺服电机，是一种可以用于控制运动的智能型电机。
它与传统的电动机不同，伺服电机具有更高的精度、稳定性和响应速度。
以下是关于伺服电机的参数介绍。
1.控制方式伺服电机的控制方式主要有两种：速度控制和位置控制。
速度控制是通过控制伺服电机的电压来实现电机的转速控制，通常用于需要精确控制转速的场合。
位置控制则是通过控制伺服电机的位置信号来精确控制电机的输出位置，通常用于需要精确控制位置的场合。
2.额定功率伺服电机的额定功率通常用kW（千瓦）来表示。
额定功率是指电机在额定运行条件下能够持续输出的功率，通常情况下，额定功率越大，电机的负载能力越强。
3.额定转速伺服电机的额定转速通常用rpm（每分钟转数）来表示。
额定转速是指电机在满载运行时，输出轴的转速。
值得注意的是，伺服电机的转速与负载直接相关，负载越大，转速越低。
因此，在选择伺服电机时，要根据实际需要选择合适的额定转速以及额定功率。
4.控制精度伺服电机的控制精度通常用PPR（脉冲数）来表示，可以理解成是电机每转一圈所发出的脉冲信号数量。
控制精度越高，电机的转动精度越高，通常情况下，控制精度在1000 PPR ~ 10000 PPR之间。
5.额定电流6.保护等级伺服电机的保护等级通常用IP（防护等级）来表示。
IP等级通常包括两位数字，第一位数字代表防护等级对固体物体的保护等级，第二位数字代表防护等级对液体物体的保护等级。
例如，IP67代表电机有完全防尘和防水的功能，可以在非常恶劣的环境下使用。
7.适用范围伺服电机适用范围很广，包括工业自动化、机械加工、电子设备、医疗设备等领域。
在运动控制和自动化方面发挥着至关重要的作用。
总的来说，伺服电机的参数不仅包括控制方式、额定功率、额定转速、控制精度、额定电流和保护等级等，还包括适用范围等。
在选择伺服电机时，要根据实际需要进行选择，以确保其满足所需的功能和性能。
伺服电机转速与脉冲计算公式
有两种常见的伺服电机控制方式：位置控制和速度控制。
在位置控制模式下，控制器将电机转动到特定的位置，并在特定的时间内完成。
在速度控制模式下，控制器将电机转动到特定的转速，并在一段时间内保持该转速。
对于位置控制模式，伺服电机转速的计算公式可以表示为：
转速=(目标位置-当前位置)/时间
其中，目标位置是电机需要转动到的位置，当前位置是电机当前停留的位置，时间是完成转动到目标位置所需要的时间。
对于速度控制模式，伺服电机转速的计算公式可以表示为：
转速=目标速度
其中，目标速度是电机需要达到的转速。
另外，对于脉冲计算公式，伺服电机通常根据控制信号的频率或计数来计算脉冲数。
脉冲数表示电机每分钟所产生的脉冲次数。
脉冲计算公式可以表示为：
脉冲数=频率×脉冲系数
其中，频率表示控制信号的频率，脉冲系数是用来调整脉冲数的比例系数。
脉冲系数的计算公式可以表示为：
脉冲系数=60/单位脉冲数
其中，单位脉冲数是每转所产生的脉冲数。
综上所述，伺服电机转速与脉冲计算公式是伺服电机控制中十分重要的计算公式。
通过计算转速和脉冲数，控制器可以准确地控制伺服电机的运动，满足不同应用场景的需求。
伺服电机常用转速伺服电机是一种常用的电动机，具有高精度、高速度和高可靠性的特点。
在各种工业领域中，伺服电机被广泛应用于自动化设备、机器人、数控机床等领域。
而伺服电机的转速是其工作性能的重要指标之一。
伺服电机的转速通常由其控制系统来控制和调节。
控制系统通过对电机的电流、电压和频率进行调节，来实现对电机转速的精确控制。
在实际应用中，伺服电机的转速通常分为两种情况：恒速转动和变速转动。
恒速转动是指伺服电机在工作过程中保持一个固定的转速。
这种情况下，控制系统会根据设定的转速值，通过调节电机的电流和电压来保持电机的转速稳定。
恒速转动常用于需要保持稳定转速的场合，如传送带、风机等。
变速转动是指伺服电机在工作过程中需要根据实际需求来调整转速。
这种情况下，控制系统会根据外部输入信号或者内部反馈信号，通过调节电机的电流和电压来实现转速的变化。
变速转动常用于需要根据工作负载的变化来调整转速的场合，如机器人的关节、数控机床的主轴等。
在实际应用中，伺服电机的转速通常通过控制系统的PID控制算法来实现。
PID控制算法是一种常用的控制方法，通过对误差信号的比例、积分和微分进行调节，来实现对电机转速的精确控制。
PID控制算法可以根据实际需求来调整参数，以达到最佳的控制效果。
除了PID控制算法，还有一些其他的控制方法也可以用于伺服电机的转速控制。
例如，模糊控制、神经网络控制等。
这些控制方法可以根据具体的应用需求来选择和应用，以实现更加精确和稳定的转速控制效果。
总之，伺服电机的转速是其工作性能的重要指标之一。
通过控制系统的调节和控制算法的选择，可以实现对伺服电机转速的精确控制。
在实际应用中，根据具体的工作需求，可以选择恒速转动或者变速转动的方式来控制伺服电机的转速。
同时，不同的控制方法也可以用于伺服电机的转速控制，以实现更加精确和稳定的控制效果。
伺服电机最佳转速范围
伺服电机最佳转速范围指的是在哪个转速范围内，伺服电机能够发挥出最佳的性能。
对于不同类型的伺服电机，其最佳转速范围是不同的。
对于步进电机来说，一般认为其最佳转速范围是在每分钟1000到3000转之间。
在这个范围内，步进电机的运动平稳、精度高、噪音低。
但是如果超出了这个范围，步进电机的失步现象就会增加，导致运动不稳定。
对于直流伺服电机来说，其最佳转速范围则取决于其设计的转速范围。
一般来说，直流伺服电机的设计转速范围内，其性能表现都比较优异。
但是如果转速范围过大，也会影响到其性能。
对于交流伺服电机来说，其最佳转速范围也取决于其设计的转速范围。
一般来说，交流伺服电机在低速运动时具有较高的动态响应性能，但在超过其设计转速范围时，也会存在失速和振动等问题。
总之，选择伺服电机时需要根据具体的应用场景和需求来确定最佳的转速范围，以发挥出最佳的性能。
- 1 -。
最高转速伺服电机工作原理
最高转速伺服电机的工作原理是通过控制电机的电流和供电电压来实现转速的调节和控制。
伺服电机由电机本体、传感器和控制器组成。
在伺服电机中，控制器会不断地监测电机输出轴的位置或转速，并与预设的目标位置或转速进行比较。
控制器根据比较结果产生一个误差信号，然后将该信号与控制算法相结合，计算出一个合适的控制信号。
控制信号通过调整电机的供电电压和电流来实现对转速的调节。
电机的速度和位置传感器会将电机的实际转速或位置信息反馈给控制器，使其能够实时地调整控制信号，以保持电机的稳定工作。
为了达到较高的转速，伺服电机通常采用了先进的控制算法和精确的位置或速度传感器，以提供更准确的反馈信息。
此外，电机的设计和制造过程中也会考虑到电机的转速和负载特性，以确保电机在最高转速下能够正常工作。
总之，最高转速伺服电机的工作原理是通过控制电机的供电电压和电流，结合传感器的反馈信息，实现对电机转速的调节和控制。
伺服电机转速的PLC控制
发布日期：2009-5-20 14:41:10 (阅2489次)
所属频道: 自动化关键词: PLC 伺服系统模拟量
[摘要]利用西门子PLC输出的模拟量、伺服控制器完成了对伺服电机转速精准的控制。
提高了系统控制的可靠性和精确度。
满足了工业现场的需要。
[关键词]伺服系统；PLC；模拟量
1.引言
伺服电机在自动控制系统中用作执行元件，它将接收到的控制信号转换为轴的角位移或角速度输出。
通常的控制方式有三种：
①通讯方式，利用RS232或RS485方式与上位机进行通讯，实现控制；
②模拟量控制方式，利用模拟量的大小和极性来控制电机的转速和方向；
③差分信号控制方式，利用差分信号的频率来控制电机速度。
简单、方便的实现对伺服电机转速的精确控制是工业控制领域内的一个期望目标，本文主要研究如何利用PLC输出的模拟量实现对伺服电机的速度较为精准的控制。
2.控制系统电路
控制装置选用西门子S7-200系列PLC CPU224XPCN，这种型号的PLC除了带有输入输出点外。
还有1个模拟量输入点和1个模拟量输出点，这一型号PLC所具有的模拟量模块，能够满足控制伺服电机的需要。
触摸屏选用西门子触摸屏，型号为TP177B。
具体控制方案如图l所示，触摸屏是人机对话接口，最初的指令信息要从这里输入。
输入的信息通过通讯端口传送到PLC。
经运算后，PLC输出模拟量，并连接到伺服控制器的模拟量输入端口。
伺服控制器对接收到的模拟量进行内部运算，而后驱动伺服电机达到相应的转速。
伺服电机通过测速元件将转速信息反馈到伺服控制器，形成闭环系统，实现转速稳定的效果。
图1 控制方案
方案中的伺服电机，设计工作转速范围为500～6000RPM，精度要求为±3RPM。
3.控制过程
在触摸屏中设置一个对话框，可输入4位数值，然后将此对话框中的数据属性设置成对应PLC中的整形变量数据(如VW310)。
目的是当在对话框中输人数值后，电机就能够达到与该
数值相同的速度。
PLC输出的模拟量是0～10V，对应的整形数据是0～32000；而伺服电机的输入模拟量是0～l0V。
对应的转速是0-6500 RPM。
由于这些数值都是理论上的，并且最终希望得到的还是输
入值对应上转速即可。
因此，模拟量作为中间环节仅做参考。
需要重点考虑的还是输入值、整形数据和实际转速。
经过直接实测，测试数据如表1所示。
由表1可看出，输入值和实际转速相差甚远，而唯一的办法是通过运算将输入值转换成能对应上实际转速的整形数值。
但是还要首先找到最高转速和最低转速对应的数值。
通过实验发
现，对应关系如表2所示
PLC的模拟量输出和伺服电机转速输出都是线性的，可以根据表2的数据列出直线方程组，计算出输入值和整形数值之间的关系。
2711＝500×a+b
30854＝600×a+b
解得：a=5117；b=152
设实际转速为x，整形数值为y；那么关系方程为：
y=5117×x+152
通过PLC。
实现则需妻用到数字运算指令，具体如图2所示
图2数字运算指令实现对应关系
运算后，将数据直接传送到模拟量输出口就完成了转换工作(由于输出口不接受双字数据；所以仅传字数据，VB2232即可)。
如图3所示
图3模拟量输出口传送指令
这样．就基本上完成了从对话框输入速度值，经过PLC运算后输出模拟量。
伺服控制器接收到模拟量驱动伺服电机，伺服电机的转速等于输入速度值的过程。
通过经过实际检验，测得输入值、整形数值、实际转速如表3。
4.结束语
本文提出了一种利用西门子200系列PLC所配备的模拟量输出模块，控制伺服电机的方法，方法简单，易于实现，且能够满足转速精度为±3 RPM的工作要求。
