2021年伺服电机的位置控制转矩控制速度控制是什么样的一个模式之欧阳学文创编

伺服电机的三种控制方式在机器人技术和工业自动化中使用的伺服电机是非常普遍的，它们以其精确性和高效性而闻名。

本文将探讨伺服电机的三种控制方式：位置控制、速度控制和扭矩控制。

位置控制对伺服电机进行位置控制时，旋转角度被用来确定电机的位置。

通过对电机施加脉冲信号来控制电机的角度。

脉冲信号的数量和方向确定了电机的最终位置。

位置控制对于需要旋转至精确位置的应用而言是最常用的控制方式。

在位置控制中，可以轻松地调整旋转速度和加速度，以适应不同的应用场景。

这种控制方式常用于需要从一个点到另一个点进行精确定位的工作环境中，例如工业机器人和自动化生产线。

速度控制另一种流行的伺服电机控制方式是速度控制。

在这种模式下，控制器决定电机的旋转速度，通过动态调节脉冲信号的频率来实现。

通常，这种方法用于相对简单的应用中，例如需要旋转一定速度的传送带或振动器使用的电机。

速度控制可与位置模式结合使用，以确保在不同的应用场景中电机始终达到所需的位置和速度。

扭矩控制伺服电机的第三种常用控制方式是扭矩控制。

在扭矩模式下，电机转子上的力矩受控制器限制，而这通常是通过测量电机转矩及其与设定值之间的差异来实现的。

通过控制转矩大小，电机可以用于各种重载及负载循环工作场所，例如需要承载重物的生产车间。

伺服电机提供了许多优点，可以利用其高速度、高准确度和强大扭矩特性来满足不同的工业应用需求。

而控制者可以通过合适的控制方式来达到所需的控制效果，从而实现更高质量的生产和更安全、更可靠的设备运行。

这三种控制方式是伺服电机中常见的技术手段，未来在伺服电机领域中会不断涌现出更多的技术手段，我们需要紧跟这些创新技术的便利，努力开拓利用伺服电机的广泛应用前景。

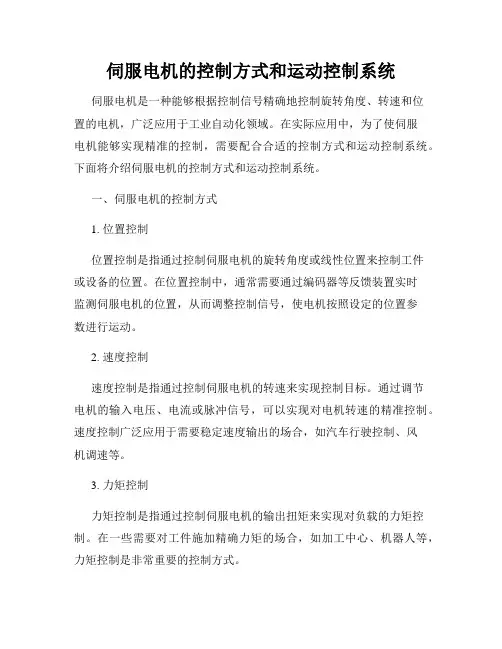

伺服电机的控制方式和运动控制系统伺服电机是一种能够根据控制信号精确地控制旋转角度、转速和位置的电机，广泛应用于工业自动化领域。

在实际应用中，为了使伺服电机能够实现精准的控制，需要配合合适的控制方式和运动控制系统。

下面将介绍伺服电机的控制方式和运动控制系统。

一、伺服电机的控制方式1. 位置控制位置控制是指通过控制伺服电机的旋转角度或线性位置来控制工件或设备的位置。

在位置控制中，通常需要通过编码器等反馈装置实时监测伺服电机的位置，从而调整控制信号，使电机按照设定的位置参数进行运动。

2. 速度控制速度控制是指通过控制伺服电机的转速来实现控制目标。

通过调节电机的输入电压、电流或脉冲信号，可以实现对电机转速的精准控制。

速度控制广泛应用于需要稳定速度输出的场合，如汽车行驶控制、风机调速等。

3. 力矩控制力矩控制是指通过控制伺服电机的输出扭矩来实现对负载的力矩控制。

在一些需要对工件施加精确力矩的场合，如加工中心、机器人等，力矩控制是非常重要的控制方式。

二、运动控制系统1. 传感器传感器是运动控制系统中的重要组成部分，用于实时监测电机的位置、速度、力矩等参数。

常用的传感器包括编码器、霍尔传感器、压力传感器等，它们可以将实时采集到的数据反馈给控制系统，实现对电机的闭环控制。

2. 控制器控制器是指控制电机运动的核心部件，根据传感器反馈的数据计算出控制信号，并输出给伺服电机，以实现对其位置、速度或力矩的精准控制。

控制器通常可分为单轴控制器和多轴控制器，用于不同数量的电机同时运动的控制。

3. 运动控制算法运动控制算法是指控制系统中用于计算控制信号的算法，包括位置环控制、速度环控制、力矩环控制等。

运动控制算法的设计和优化对系统的性能和稳定性有重要影响，需要根据具体的应用场景选择合适的算法。

综上所述，伺服电机的控制方式和运动控制系统是伺服系统中至关重要的组成部分，直接影响到系统的性能和稳定性。

通过选择合适的控制方式和运动控制系统，可以实现对伺服电机的精准控制，满足不同应用场景的需求。

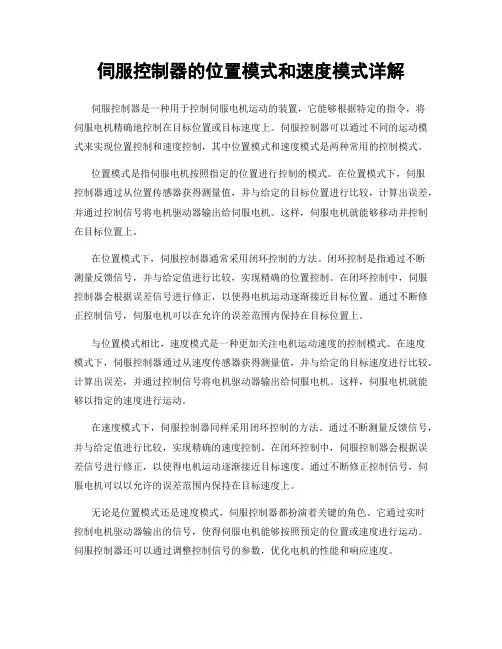

伺服控制器的位置模式和速度模式详解伺服控制器是一种用于控制伺服电机运动的装置，它能够根据特定的指令，将伺服电机精确地控制在目标位置或目标速度上。

伺服控制器可以通过不同的运动模式来实现位置控制和速度控制，其中位置模式和速度模式是两种常用的控制模式。

位置模式是指伺服电机按照指定的位置进行控制的模式。

在位置模式下，伺服控制器通过从位置传感器获得测量值，并与给定的目标位置进行比较，计算出误差，并通过控制信号将电机驱动器输出给伺服电机。

这样，伺服电机就能够移动并控制在目标位置上。

在位置模式下，伺服控制器通常采用闭环控制的方法。

闭环控制是指通过不断测量反馈信号，并与给定值进行比较，实现精确的位置控制。

在闭环控制中，伺服控制器会根据误差信号进行修正，以使得电机运动逐渐接近目标位置。

通过不断修正控制信号，伺服电机可以在允许的误差范围内保持在目标位置上。

与位置模式相比，速度模式是一种更加关注电机运动速度的控制模式。

在速度模式下，伺服控制器通过从速度传感器获得测量值，并与给定的目标速度进行比较，计算出误差，并通过控制信号将电机驱动器输出给伺服电机。

这样，伺服电机就能够以指定的速度进行运动。

在速度模式下，伺服控制器同样采用闭环控制的方法。

通过不断测量反馈信号，并与给定值进行比较，实现精确的速度控制。

在闭环控制中，伺服控制器会根据误差信号进行修正，以使得电机运动逐渐接近目标速度。

通过不断修正控制信号，伺服电机可以以允许的误差范围内保持在目标速度上。

无论是位置模式还是速度模式，伺服控制器都扮演着关键的角色。

它通过实时控制电机驱动器输出的信号，使得伺服电机能够按照预定的位置或速度进行运动。

伺服控制器还可以通过调整控制信号的参数，优化电机的性能和响应速度。

除了位置模式和速度模式，伺服控制器还可以支持其他的控制模式，如力模式、力矩模式等。

不同的控制模式适用于不同的应用场景，以满足不同的控制需求。

总结起来，伺服控制器是一种重要的控制装置，能够实现对伺服电机的位置和速度进行精确控制。

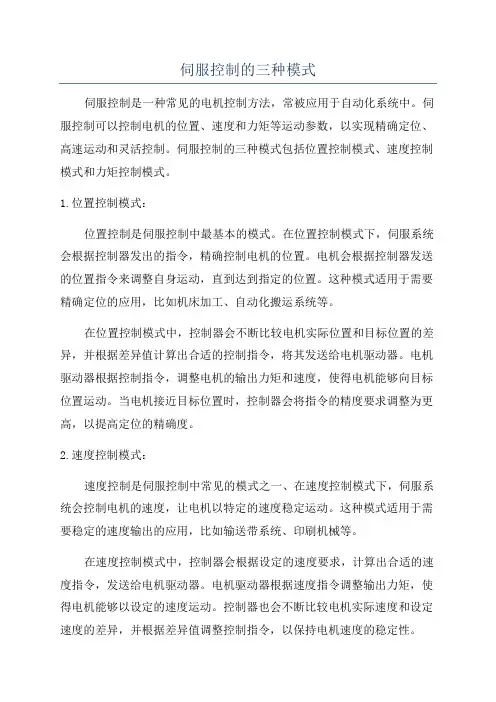

伺服控制的三种模式伺服控制是一种常见的电机控制方法，常被应用于自动化系统中。

伺服控制可以控制电机的位置、速度和力矩等运动参数，以实现精确定位、高速运动和灵活控制。

伺服控制的三种模式包括位置控制模式、速度控制模式和力矩控制模式。

1.位置控制模式：位置控制是伺服控制中最基本的模式。

在位置控制模式下，伺服系统会根据控制器发出的指令，精确控制电机的位置。

电机会根据控制器发送的位置指令来调整自身运动，直到达到指定的位置。

这种模式适用于需要精确定位的应用，比如机床加工、自动化搬运系统等。

在位置控制模式中，控制器会不断比较电机实际位置和目标位置的差异，并根据差异值计算出合适的控制指令，将其发送给电机驱动器。

电机驱动器根据控制指令，调整电机的输出力矩和速度，使得电机能够向目标位置运动。

当电机接近目标位置时，控制器会将指令的精度要求调整为更高，以提高定位的精确度。

2.速度控制模式：速度控制是伺服控制中常见的模式之一、在速度控制模式下，伺服系统会控制电机的速度，让电机以特定的速度稳定运动。

这种模式适用于需要稳定的速度输出的应用，比如输送带系统、印刷机械等。

在速度控制模式中，控制器会根据设定的速度要求，计算出合适的速度指令，发送给电机驱动器。

电机驱动器根据速度指令调整输出力矩，使得电机能够以设定的速度运动。

控制器也会不断比较电机实际速度和设定速度的差异，并根据差异值调整控制指令，以保持电机速度的稳定性。

3.力矩控制模式：力矩控制是伺服控制中较为高级的模式之一、在力矩控制模式下，伺服系统会控制电机的输出力矩，以实现特定的力矩要求。

这种模式适用于需要精确控制力矩的应用，比如机器人力控系统、医疗器械等。

在力矩控制模式中，控制器会根据设定的力矩要求，计算出合适的力矩指令，发送给电机驱动器。

电机驱动器根据力矩指令调整输出力矩，使得电机能够输出设定的力矩。

控制器会不断比较电机实际力矩和设定力矩的差异，并根据差异值调整控制指令，以保持力矩的稳定性。

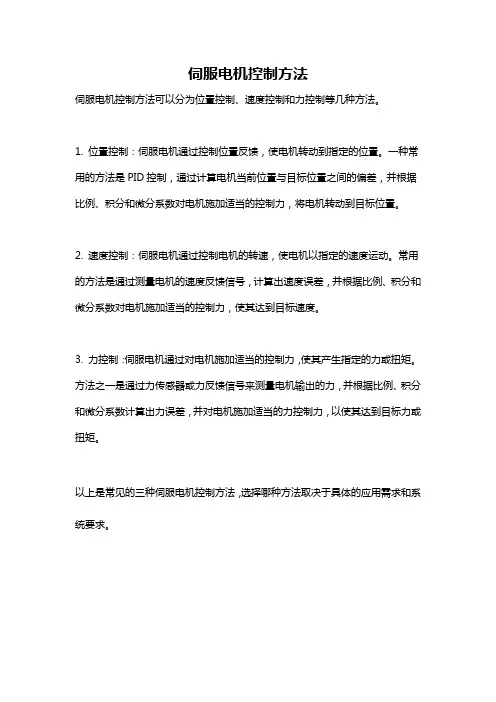

伺服电机控制方法
伺服电机控制方法可以分为位置控制、速度控制和力控制等几种方法。

1. 位置控制：伺服电机通过控制位置反馈，使电机转动到指定的位置。

一种常用的方法是PID控制，通过计算电机当前位置与目标位置之间的偏差，并根据比例、积分和微分系数对电机施加适当的控制力，将电机转动到目标位置。

2. 速度控制：伺服电机通过控制电机的转速，使电机以指定的速度运动。

常用的方法是通过测量电机的速度反馈信号，计算出速度误差，并根据比例、积分和微分系数对电机施加适当的控制力，使其达到目标速度。

3. 力控制：伺服电机通过对电机施加适当的控制力，使其产生指定的力或扭矩。

方法之一是通过力传感器或力反馈信号来测量电机输出的力，并根据比例、积分和微分系数计算出力误差，并对电机施加适当的力控制力，以使其达到目标力或扭矩。

以上是常见的三种伺服电机控制方法，选择哪种方法取决于具体的应用需求和系统要求。

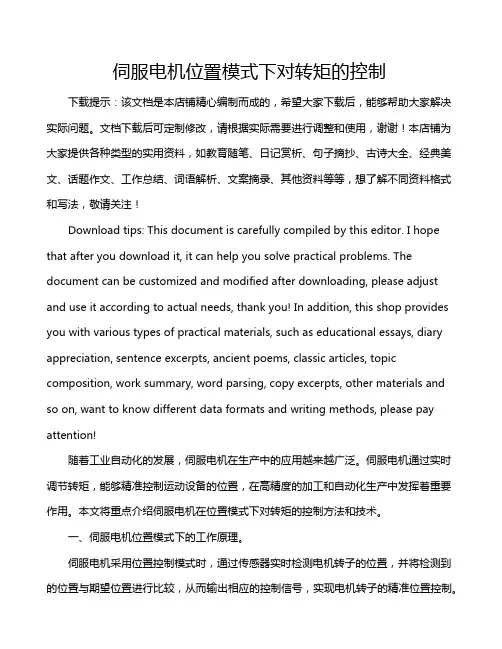

伺服电机位置模式下对转矩的控制下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着工业自动化的发展，伺服电机在生产中的应用越来越广泛。

伺服控制的三种模式一般伺服都有三种控制方式:速度控制方式,转矩控制方式,地点控制方式，速度控制和转矩控制都是用模拟量来控制的 .地点控制是经过发脉冲来控制的 .详细采纳什么控制方式要依据客户的要求,知足何种运动功能来选择 .假如您对电机的速度、地点都没有要求，只需输出一个恒转矩，自然是用转矩模式。

假如对地点和速度有必定的精度要求，而对及时转矩不是很关怀，用转矩模式不太方便，用速度或地点模式比较好。

假如上位控制器有比较好的闭环控制功能，用速度控制成效会好一点。

假如自己要求不是很高，或许，基本没有及时性的要求，用地点控制方式对上位控制器没有很高的要求。

就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；地点模式运算量最大，驱动器对控制信号的响应最慢。

对运动中的动向性能有比较高的要求时，需要及时对电机进行调整。

那么假如控制器自己的运算速度很慢（比方 PLC，或低端运动控制器），就用地点方式控制。

假如控制器运算速度比较快，能够用速度方式，把地点环从驱动器移到控制器上，减少驱动器的工作量，提升效率（比方大多数中高端运动控制器）；假如有更好的上位控制器，还能够用转矩方式控制，把速度环也从驱动器上移开，这一般不过高端专用控制器才能这么干，并且，这时完整不需要使用伺服电机。

一般说驱动器控制的好不好，每个厂家的都说自己做的最好，可是此刻有个比较直观的比较方式，叫响应带宽。

当转矩控制或许速度控制时，经过脉冲发生器给他一个方波信号，使电机不停的正转、反转，不停的调高频次，示波器上显示的是个扫频信号，当包络线的极点抵达最高值的70."7%时，表示已经失步，此时的频次的高低，就能显示出谁的产品牛了，一般的电流环能作到 1000Hz以上，而速度环只好作到几十赫兹。

换一种比较专业的说法：运动伺服一般都是三环控制系统，从内到外挨次是电流环速度环地点环。

1、第一电流环：1 / 6电流环的输入是速度环 PID调理后的那个输出，我们称为“电流环给定”吧，而后呢就是电流环的这个给定和“电流环的反应”值进行比较后的差值在电流环内做 PID调理输出给电机，“电流环的输出”就是电机的每相的相电流，“电流环的反应”不是编码器的反应而是在驱动器内部安装在每相的霍尔元件（磁场感觉变成电流电压信号）反应给电流环的。

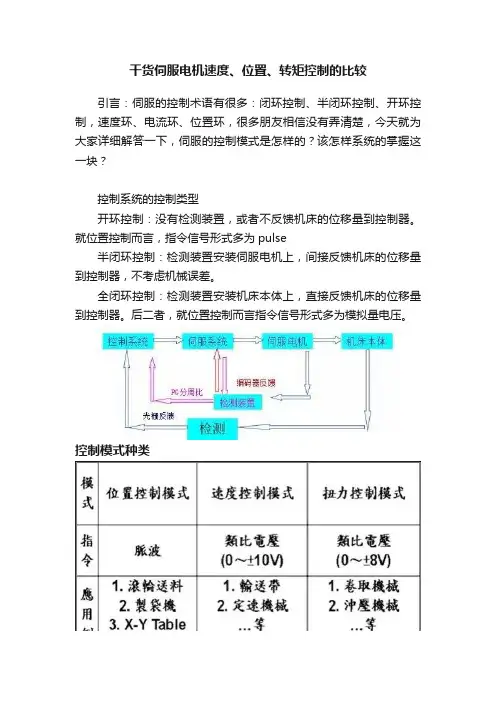

干货伺服电机速度、位置、转矩控制的比较引言：伺服的控制术语有很多：闭环控制、半闭环控制、开环控制，速度环、电流环、位置环，很多朋友相信没有弄清楚，今天就为大家详细解答一下，伺服的控制模式是怎样的？该怎样系统的掌握这一块？控制系统的控制类型开环控制：没有检测装置，或者不反馈机床的位移量到控制器。

就位置控制而言，指令信号形式多为pulse半闭环控制：检测装置安装伺服电机上，间接反馈机床的位移量到控制器，不考虑机械误差。

全闭环控制：检测装置安装机床本体上，直接反馈机床的位移量到控制器。

后二者，就位置控制而言指令信号形式多为模拟量电压。

控制模式种类伺服放大器三种控制方式1 转矩控制：通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，主要应用于需要严格控制转矩的场合。

——电流环控制2 速度控制：通过模拟量的输入或脉冲的频率对转动速度的控制。

——速度环控制3 位置控制：伺服中最常用的控制，位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度,所以一般应用于定位装置。

控制理论概念1位置控制模式位置控制的区分：1.半闭回路控制Ⅰ「马达轴端检出」2.半闭回路控制Ⅱ「减速机端检出」3.全闭回路控制「机械位置检出」使用AC伺服马达用于位置控制，一般是指由与伺服马达轴心一体化的位置检出器(编码器、角度检测器等) 取得回授讯号，当与位置指令量一致时，使马达轴停止之控制，并执行伺服锁定之机能（SERVO LOCK）。

适用于位置控制AC 伺服马达用于位置控制，以用途分别可区分为2大项位置环的作用★定位指令通常以脉冲列形式输入，脉冲总数为定位量，定位速度是单位时间（秒）的脉冲量。

（ＰＰＳ：Ｐｕｌｓｅ／Ｓｅｃｏｎｄ）★输入的脉冲量与反馈的脉冲数量相一致时，这才实现定位完了。

★在位置控制部中，因为有输入脉冲的加算、反馈脉冲的减算，所以有一个计数器。

（也称偏差计数器）位置控制时：工控机及上位控制器发出位置指令信号，脉冲+方向，送入脉冲列，经伺服电子齿轮分频后，在偏差可逆计数器中与反馈脉冲信号比较后形成偏差信号，反馈脉冲是由光电编码器检测到电机实际所产生的脉冲数。

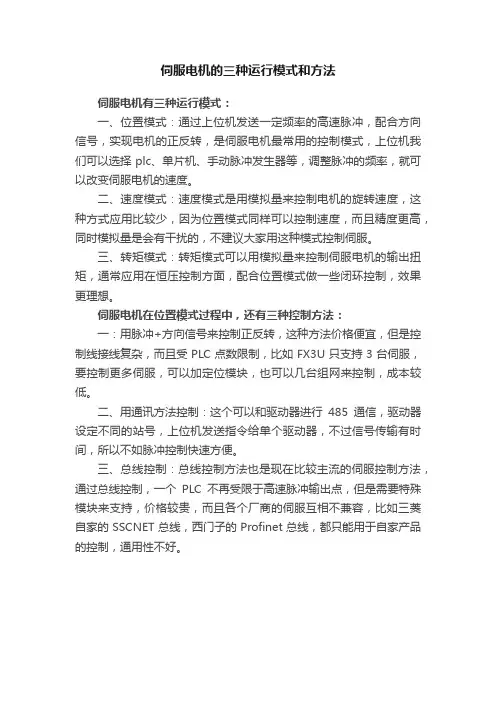

伺服电机的三种运行模式和方法
伺服电机有三种运行模式：
一、位置模式：通过上位机发送一定频率的高速脉冲，配合方向信号，实现电机的正反转，是伺服电机最常用的控制模式，上位机我们可以选择plc、单片机、手动脉冲发生器等，调整脉冲的频率，就可以改变伺服电机的速度。

二、速度模式：速度模式是用模拟量来控制电机的旋转速度，这种方式应用比较少，因为位置模式同样可以控制速度，而且精度更高，同时模拟量是会有干扰的，不建议大家用这种模式控制伺服。

三、转矩模式：转矩模式可以用模拟量来控制伺服电机的输出扭矩，通常应用在恒压控制方面，配合位置模式做一些闭环控制，效果更理想。

伺服电机在位置模式过程中，还有三种控制方法：
一：用脉冲+方向信号来控制正反转，这种方法价格便宜，但是控制线接线复杂，而且受PLC点数限制，比如FX3U只支持3台伺服，要控制更多伺服，可以加定位模块，也可以几台组网来控制，成本较低。

二、用通讯方法控制：这个可以和驱动器进行485通信，驱动器设定不同的站号，上位机发送指令给单个驱动器，不过信号传输有时间，所以不如脉冲控制快速方便。

三、总线控制：总线控制方法也是现在比较主流的伺服控制方法，通过总线控制，一个PLC不再受限于高速脉冲输出点，但是需要特殊模块来支持，价格较贵，而且各个厂商的伺服互相不兼容，比如三菱自家的SSCNET总线，西门子的Profinet总线，都只能用于自家产品的控制，通用性不好。

一般伺服都有三种控制方式:速度控制方式,转矩控制方式,位置控制方式 .1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如10V对应5Nm的话，当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm 时电机正转，外部负载等于2.5Nm时电机不转，大于2.5Nm时电机反转（通常在有重力负载情况下产生）。

可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。

应用主要在对材质的受力有严格要求的缠绕和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。

2、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。

由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。

3、速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。

位置模式也支持直接负载外环检测位置信号，此时的电机轴端的编码器只检测电机转速，位置信号就由直接的最终负载端的检测装置来提供了，这样的优点在于可以减少中间传动过程中的误差，增加整个系统的定位精度。

4、谈谈3环，伺服电机一般为三个环控制，所谓三环就是3个闭环负反馈PID调节系统。

最内的PID环就是电流环，此环完全在伺服驱动器内部进行，通过霍尔装置检测驱动器给电机的各相的输出电流，负反馈给电流的设定进行P ID调节，从而达到输出电流尽量接近等于设定电流，电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。

第2环是速度环，通过检测的电机编码器的信号来进行负反馈PID调节，它的环内PID输出直接就是电流环的设定，所以速度环控制时就包含了速度环和电流环，换句话说任何模式都必须使用电流环，电流环是控制的根本，在速度和位置控制的同时系统实际也在进行电流（转矩）的控制以达到对速度和位置的相应控制。

伺服电机的三种控制方法伺服电机是一种可以对位置、速度和力矩进行准确控制的电机。

它具有以下几种控制方法，分别是位置控制、速度控制和力矩控制。

一、位置控制位置控制是指通过对伺服电机施加电压信号，使其能够准确地达到所需的位置。

常见的位置控制方法有以下三种：1.开环位置控制：开环位置控制是最简单的位置控制方法之一、它通过事先设定好的指令信号，控制伺服电机的运动到达预定的位置。

但由于无法准确感知位置误差，因此容易受到负载变动、摩擦力等因素的影响，导致控制精度较低。

2.简单闭环位置控制：简单闭环位置控制是在开环控制的基础上，增加了位置反馈信息来实现更精确的位置控制。

闭环控制使用编码器或位置传感器等设备来实时感知伺服电机的位置，并与设定的指令信号进行比较，控制电机的转动，减小位置误差。

但简单闭环位置控制无法考虑到负载变化对位置控制的影响。

3.PID闭环位置控制：PID闭环位置控制是在简单闭环控制的基础上，增加了比例、积分和微分控制来进一步提高位置控制精度。

PID控制器根据伺服电机的位置误差、变化速率和累计偏差，调整电机驱动器的输出信号，以实现位置的精确控制。

PID控制器通常调整PID参数，以逐步减小位置误差，使得伺服电机能够快速且准确地达到所需位置。

二、速度控制速度控制是指通过对伺服电机施加电压信号，使其能够达到预设的速度。

常见的速度控制方法有以下几种：1.矢量控制：矢量控制是一种通过使用矢量变量来控制电机的速度和方向的方法。

它可以实现电机的快速启动、减速和正反转，并具有良好的动态响应性能。

矢量控制通常需要精确的位置反馈或速度反馈信号，并使用PI控制器来调整速度误差和电机转矩。

2.开环速度控制：开环速度控制是在没有速度反馈信号的情况下，通过一个开环速度控制器来控制电机的转速。

开环速度控制通常使用一个指令信号，在不考虑负载变化的情况下提供固定转速。

由于没有速度反馈信号，开环速度控制容易受到负载变化和负载扰动的影响，控制精度较低。

伺服控制的三种模式一般伺服都有三种控制方式:速度控制方式,转矩控制方式,位置控制方式，速度控制和转矩控制都是用模拟量来控制的.位置控制是通过发脉冲来控制的.具体采用什么控制方式要根据客户的要求,满足何种运动功能来选择. 如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。

如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比较好。

如果上位控制器有比较好的闭环控制功能，用速度控制效果会好一点。

如果本身要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。

就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最大，驱动器对控制信号的响应最慢。

对运动中的动态性能有比较高的要求时，需要实时对电机进行调整。

那么如果控制器本身的运算速度很慢（比如PLC，或低端运动控制器），就用位置方式控制。

如果控制器运算速度比较快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率（比如大部分中高端运动控制器）；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么干，而且，这时完全不需要使用伺服电机。

一般说驱动器控制的好不好，每个厂家的都说自己做的最好，但是现在有个比较直观的比较方式，叫响应带宽。

当转矩控制或者速度控制时，通过脉冲发生器给他一个方波信号，使电机不断的正转、反转，不断的调高频率，示波器上显示的是个扫频信号，当包络线的顶点到达最高值的70.7%时，表示已经失步，此时的频率的高低，就能显示出谁的产品牛了，一般的电流环能作到1000Hz 以上，而速度环只能作到几十赫兹。

换一种比较专业的说法：运动伺服一般都是三环控制系统，从内到外依次是电流环速度环位置环。

1、首先电流环：电流环的输入是速度环PID调节后的那个输出，我们称为“电流环给定”吧，然后呢就是电流环的这个给定和“电流环的反馈”值进行比较后的差值在电流环内做PID调节输出给电机，“电流环的输出”就是电机的每相的相电流，“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件（磁场感应变为电流电压信号）反馈给电流环的。

伺服参数设置很重要（位置控制模式、速度控制模式、力矩控制）伺服在自动化设备的组成中占有重要地位。

伺服是在其额定转速范围内，属于恒力矩输出。

且本身具有多种反馈调节，用来保证伺服的运行精度以及输出力矩的精度。

全功能的伺服控制器拥有3多种控制模式，每种控制模式的控制方法也不一样，那么我们在不同的控制模式下，应该如何接线，又应该怎样调试其参数呢？1：位置控制模式，这是我们最常用的伺服控制模式，我们可以利用伺服控制器控制伺控制伺服走不同的工作位置，想要达到控制要求，我们就需要了解其硬件接线以及其相应的参数调试。

位置控制接线图根据接线图我们可以看出，伺服的功能强大，拥有很多引脚，很多功能。

但是我们可以根据自己的需求，只接其中的部分引脚即可。

（其中7号引脚需接12~24v，41号引脚和29号引脚短接到0v，必须要接的）然后如果我们用PLC对伺服进行控制，若是我们接的3,4,5,6号引脚，则我们需要将3号和5号引脚短接到24v，4号和6号引脚串接2KΩ的电阻后分别接到PLC的脉冲输出和方向输出端子上。

如果我们用的是1，4，2，6号引脚，则我们不需要串电阻即可。

那么接好线后，我们需要更改伺服的哪些参数呢？位置控制参数调节参数的设置，小伙伴们可以参考一下伺服的综合手册。

2：速度控制模式，此模式使用较少，此种模式，伺服控制器的功能相当于一个变频器，能够用模拟量对伺服的运行速度进行控制，其硬件接线图如下图所示：速度控制接线图此种控制模式下，（其中7号引脚需接12~24v，41号引脚和29号引脚短接到0v，必须要接的），我们可以将0~10v的电压接到14以及15号引脚上，设置好相关参数之后，我们就可以通过改变0~10v 的电压来控制电机的运行速度，其中有一点要注意，我们可以将电压变为0v用来停止电机的运行，但是通常情况下，模拟量不会完全为0，因此我们可以控制26号引脚，通过接通26号引脚，将伺服停止。

想要使用此功能，需要对Pr315设置，将其值改为1后，保存到驱动器中即可。

伺服电机控制方法伺服电机是一种高性能的电动机，具有高精度、高速度和高响应性能。

伺服电机广泛应用于机械设备、工业自动化、机器人、医疗设备等领域。

伺服电机的控制方法主要包括位置控制、速度控制和力矩控制。

一、位置控制位置控制是伺服电机最基本的控制方法，通过控制电机的转动角度或位置来实现精准的位置控制。

1.1开环控制开环控制是最简单的伺服电机控制方法，通过输入控制信号驱动电机转动到指定的角度或位置。

开环控制没有反馈，无法补偿外界干扰和系统误差，控制精度较低。

1.2闭环控制闭环控制是通过添加反馈系统，实时监测电机位置信息，根据位置差异来控制电机运动。

闭环控制可以根据反馈信号对电机转动角度或位置进行修正，提高控制精度和稳定性。

通常闭环控制包括位置传感器、控制器和驱动器三部分。

位置传感器用于实时检测电机的角度或位置，控制器根据传感器反馈信号计算误差，生成控制信号送给驱动器，驱动器通过控制电机的电流来控制电机的转动。

1.3PID控制PID控制是一种常用的闭环控制方法，通过比例、积分和微分三个控制项的调节来实现稳定控制。

比例项用于快速响应错误，积分项用于消除静态误差，微分项用于抑制系统的震荡。

二、速度控制速度控制是指通过控制电机转速来实现精确的速度调节。

2.1开环速度控制开环速度控制是通过输入合适的电压或电流信号来控制电机的转速。

这种方法简单粗暴，控制精确度低。

2.2闭环速度控制闭环速度控制是通过反馈系统实时监测电机转速，根据设定速度和实际速度差异进行调整。

闭环速度控制通常采用编码器作为反馈传感器，将编码器的输出与设定速度进行比较，调整电机的转速。

三、力矩控制力矩控制是通过控制电机输出的转矩来实现对负载的力矩控制。

力矩控制广泛应用于机器人、医疗设备等需要精确力矩控制的领域。

3.1位置力矩控制位置力矩控制是通过控制电机转动角度和负载的力矩来实现精确的位置和力矩控制。

控制器根据目标位置和力矩要求计算出适当的电流指令，驱动器根据电流指令控制电机的转矩输出。

选购要点：伺服电机的三种控制方式伺服电机速度控制和转矩控制都是用模拟量来控制的，位置控制是通过发脉冲来控制的。

具体采用什么控制方式要根据客户的要求以及满足何种运动功能来选择。

接下来，松文机电为大家带来伺服电机的三种控制方式。

如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。

如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比较好。

如果上位控制器有比较好的闭环控制功能，用速度控制效果会好一点。

如果本身要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。

就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最大，驱动器对控制信号的响应最慢。

对运动中的动态性能有比较高的要求时，需要实时对电机进行调整。

那么如果控制器本身的运算速度很慢（比如PLC，或低端运动控制器），就用位置方式控制。

如果控制器运算速度比较快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率（比如大部分中高端运动控制器）；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么干，而且，这时完全不需要使用伺服电机。

一般说驱动器控制的好不好，每个厂家的都说自己做的最好，但是现在有个比较直观的比较方式，叫响应带宽。

当转矩控制或者速度控制时，通过脉冲发生器给他一个方波信号，使电机不断的正转、反转，不断的调高频率，示波器上显示的是个扫频信号，当包络线的顶点到达最高值的70.7%时，表示已经失步，此时的频率的高低，就能显示出谁的产品牛了，一般的电流环能作到1000Hz以上，而速度环只能作到几十赫兹。

换一种比较专业的说法：1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如10V对应5Nm的话，当外部模拟量设定为5V时电机轴输出为2.5Nm：如果电机轴负载低于2.5Nm时电机正转，外部负载等于2.5Nm时电机不转，大于2.5Nm时电机反转（通常在有重力负载情况下产生）。

伺服控制器的位置模式和速度模式详解一、引言伺服控制器是现代工业自动化领域中常用的电机驱动设备之一。

它通过控制电机的转速和位置，实现精准的运动控制。

本文将详细介绍伺服控制器的两种常见工作模式，即位置模式和速度模式。

通过了解这两种模式的原理和使用场景，可以更好地应用伺服控制器进行工业生产中的运动控制。

二、位置模式1. 位置模式的原理位置模式是伺服控制器的一种常见工作模式，它通过控制伺服电机的位置，实现精确的位置控制。

在位置模式下，伺服控制器接收到目标位置信号后，根据反馈信号与设定位置信号之间的差异，控制电机的输出功率和转速，使电机运动到目标位置。

一般来说，位置模式需要配备编码器等反馈装置，以提供精确的位置反馈信号。

2. 位置模式的应用位置模式主要应用于需要精确定位和位置控制的场合，如机床加工、印刷设备以及自动化生产线等。

在这些应用场景中，位置模式可以实现高精度的运动控制，确保工件的准确定位和加工质量。

例如，在数控机床中，位置模式可实现对工件的精细切削、装配工作等。

而在自动化生产线上，位置模式可以控制机械臂、传送带等设备进行精确的运动。

三、速度模式1. 速度模式的原理速度模式是伺服控制器的另一种常见工作模式，它通过控制伺服电机的转速，实现精确的速度控制。

在速度模式下，伺服控制器接收到目标速度信号后，根据反馈信号与设定速度信号之间的差异，控制电机输出的转速，使电机稳定运行在设定的目标速度上。

一般来说，速度模式需要配备速度反馈装置，如霍尔效应传感器。

2. 速度模式的应用速度模式主要应用于需要精确控制运动速度的场合，如输送带、伺服泵以及风机等设备。

在这些应用场景中，速度模式可以实现稳定的运动控制，确保设备在恒定的速度下工作。

例如，在输送带控制中，速度模式可以精确控制输送带的运行速度，适应不同生产工艺的需要。

而在风机的控制中，速度模式可以保持稳定的风量输出，在通风、换气等方面发挥重要作用。

四、两种模式的对比与选择1. 模式对比位置模式和速度模式在应用场景和控制效果上有一定的区别。

伺服驱动器三种控制模式的接线我们在平时控制伺服电机的时候，经常用到的控制模式就是三种模式分别是速度控制模式、位置控制模式、转矩控制模式。

现以三菱的伺服驱动器为例，下面分别了解一下每个模式的控制接线及其注意事项。

一、速度控制模式注 1. 为了防止触电，请务必将伺服放大器的保护接地（PE）端子（带记号的端子）连接到控制柜的保护接地（PE）上。

2. 请正确连接二极管方向。

连接错误，可能会出现伺服放大器发生故障不能输出信号，EM2（强制停止2）等的保护电路不能动作的情况。

3. 运行时，请务必将EM2（强制停止2）信号保持ON状态。

(B 接点)4. 请从外部供给接口用DC24V ± 10% 500mA电源。

500mA是使用全部输出信号时的值。

通过减少输入输出点数能够降低电流容量。

请参考3.9.2项(1)记载的接口需要的电流。

5. 运行时请务必将EM2(强制停止2）、LSP（正转行程末端）以及LSN（反正行程末端）ON。

(B接点)6. ALM（故障）在未发生报警的正常情况下ON。

7. 同样名称的信号在伺服放大器内部是联通的。

8. 在[Pr.PD03]～[Pr.PD22]设置能够使用TL（外部转矩限制选择）时，即可使用TLA。

9. 请使用SW1DNC-MRC2-E。

10. 使用CN3连接器的RS-422通信（计划应用）能够和个人电脑连接。

但是，USB通信功能（CN5连接器）和RS-422 通信功能（CN3连接器）是互斥的。

不能同时使用。

11. 输入负电压时，请使用外部电源。

12. 漏型输入输出接口的情况。

13. 不使用STO功能时，请在伺服放大器上安装附属的短路连接器。

14. 为了防止伺服电机出现预期以外的再启动，在创建电路时，应设置成主电路电源OFF时EM2同时OFF。

二、位置控制模式注 1. 为了防止触电，请务必将伺服放大器的保护接地（PE）端子（带记号的端子）连接到控制柜的保护接地（PE）上。

伺服电机位置、速度、转矩控制的区别？“位置”、”速度”、”转矩”是伺服系统由外到内的三个闭环控制方式。

位置控制方式有伺服完成所有的三个闭环的控制，计算机只需要发送脉冲串给伺服单元即可，计算机一侧不需要完成 PID控制算法；使用速度控制方式时，伺服完成速度和扭矩（电流）两个闭环的控制，计算机需要发送模拟量给伺服单元，计算机一侧需要完成PID 位置控制算法，然后通过D/A输出。

一般来讲，我们的需要位置控制的系统，既可以使用伺服的位置控制方式，也可以使用速度控制方式，只是上位机的处理不同。

另外，有人认为位置控制方式容易受到干扰。

扭矩控制方式是伺服系统只进行扭矩的闭环控制，即电流控制，上位机的算法也简单，只需要发送给伺服单元一个目标扭矩值，是一个模拟量。

多用在单一的扭矩控制场合，比如在印刷机系统中，一个电机用速度或位置控制方式，用来确定印刷位置，另一个电机用作扭矩控制方式，用来形成恒定的张力。

这三种工作方式实际上由三个控制回路来实现的。

位置控制方式由位置环实现，即将输出位置与指令位置比较生成控制量，使输出位置与输入位置保持一致。

位置控制模式是上位机给到电机的设定位置和电机本身的编码器位置反馈信号，或者设备本身的直接位置测量、反馈进行比较形成位置环，以保证伺服电机运动到设定的位置。

位置环的输出给到速度环作为速度环的设定。

速度方式时，由速度环实现，速度回路则将输出速度与指令速度比较，生成控制量，位置环断开。

使输出速度与输入速度信号保持一致。

速度模式下就是电机速度设定和电机上所带编码器的速度反馈形成闭环控制。

以伺服电机实际速度和和设定速度一致。

速度环的控制输出就是转矩模式的下的电流环的力矩给定。

转矩方式时，由电流环实现，速度环与位置环均断开，它的用途是使输出的电流与输入的电流保持一致。

转矩控制模式，就是让伺服电机按给定的转矩进行旋转就是保持电机电流环的输出恒定。

如果外部负载转矩大于或等于电机设定的输出转矩则电机的输出转矩会保持在设定转矩不变，电机会跟随负载来运动。
