回风顺槽掘进地质说明书

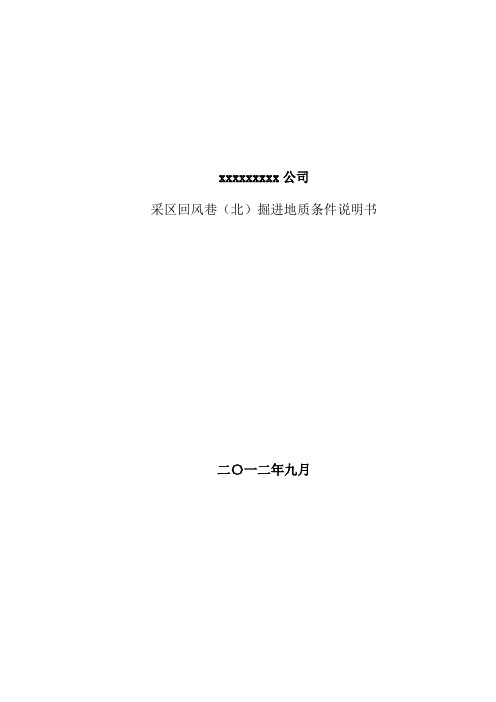

xxxxxxxxx公司采区回风巷（北）掘进地质条件说明书二〇一二年九月采区回风巷（北）掘进地质条件说明本巷道地质资料是依据晋中市煤田地质队提供的《山西灵石华瀛金泰源煤业有限公司兼并重组整合矿井地质报告》和10+11#煤运输大巷掘进施工中揭露的地质情况编制的。

一、地面相对位置及邻近采区开采情况二、煤（岩）层赋存特征煤（岩）层赋存特征见表煤层特征表煤层顶底板情况表三、地质构造(一) 地形地貌特征井田地处吕梁山脉与霍山之间的中低丘陵山区，区内山梁、河谷交替排列，井田内地势总体西北高东南低，最高点位于井田中部北庄山梁，标高为1134.4m，最低点位于井田东部边界处沟底，标高815m，最大相对高差319.4m。

（二）矿井地质（1）石炭系上统太原组（C3t）：太原组是霍西煤田及本井田的主要含煤岩系，俗称下含煤组。

属海陆交互相碎屑岩夹碳酸盐岩建造，其中赋存煤层8层，整合于本溪组地层之上，地层平均厚度86.61m。

本组主要岩性由煤层、泥岩、砂质泥岩、石灰岩及砂岩组成。

底界砂岩（K1）为灰白色中细粒石英砂岩，局部相变为粗砂岩或砂质泥岩。

全区发育稳定的三层石灰岩，本组为主要含煤地层。

动植物化石比较丰富。

据其岩相岩性及古生物组合对比，将本组地层分为三个岩性段：1、下段(C3t1)：从K1中、细砂岩底至K2 石灰岩底，地层厚度20.35-31.15m，平均23.34m。

岩性为灰白色砂岩、灰黑色泥岩及煤层。

底部为K1中细砂岩,成分以石英、长石为主，粒度变化不大，分选磨园度差，胶结较好，其上为泥岩、砂质泥岩，局部夹粉细砂岩，中上部含9、10、11号三层煤，其中9号为较稳定局部可采煤层，全区已采空。

10、11号为全区稳定可采煤层，10、11号煤层井田内大部分合并为一层,井田中部分叉为10、11号两层。

2、中段(C3t2)：从K2灰岩底至K4灰岩顶，地层厚度16.25-48.70m，平均31.17m。

岩性为灰白色砂岩，灰黑色泥岩和石灰岩及煤层。

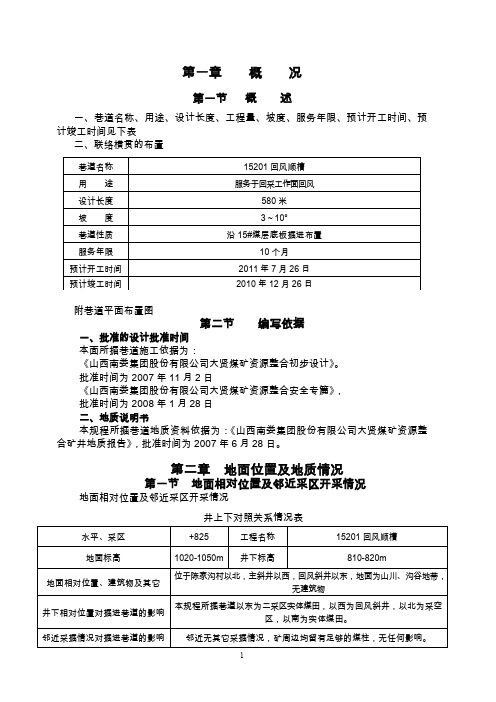

第一章概况第一节概述一、巷道名称、用途、设计长度、工程量、坡度、服务年限、预计开工时间、预计竣工时间见下表二、联络横贯的布置附巷道平面布置图第二节编写依据一、批准的设计批准时间本面所掘巷道施工依据为：《山西南娄集团股份有限公司大贤煤矿资源整合初步设计》。

批准时间为2007年11月2日《山西南娄集团股份有限公司大贤煤矿资源整合安全专篇》，批准时间为2008年1月28日二、地质说明书本规程所掘巷道地质资料依据为：《山西南娄集团股份有限公司大贤煤矿资源整合矿井地质报告》，批准时间为2007年6月28日。

第二章地面位置及地质情况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况井上下对照关系情况表第二节煤层赋存特征一、煤层情况本规程所掘15#煤层，煤层厚度在5.10-9.56米之间，平均7.20米，一般0—4层夹矸，煤层倾角在3-10度之间，煤层结构属简单---复杂型，煤层颜色为黑—灰黑色，具金刚和似金刚光泽，有一定韧性，硬度3-4，条带状、线状结构，快状或层状构造，以亮煤为主，夹有镜煤条带和少量暗煤。

15#煤层含少量黄铁矿结核体。

二、煤层顶底板情况15#煤层伪顶为0.05-0.70米厚的泥岩，直接顶顶板为K2石灰岩，厚度在11.2-16.3米之间，平均厚度为13.75米，该灰岩硬度较，整体强度较高，属坚硬岩石，但由于灰岩中常夹有三层泥岩，而将灰岩四分，俗称“四节石”灰岩，其节理裂隙发育，一般随采随落，顶板管理较容易；15#煤层底板为沙质泥岩、泥岩底板，厚度在0.6-7.8米之间，平均厚度为4.8米。

煤（岩）层产状、厚度、结构、坚固性系数（f）、预计巷道揭露的各煤层间距，顶、底板岩性及特征分析；预测巷道瓦斯涌出量、瓦斯突出倾向、煤层自然发火倾向、煤尘爆炸指数、地温等情况.附：煤层综全柱状图第三节地质构造井田范围内构造简单,主要为褶皱构造，本巷总体为一单斜构造，走向WE，倾向NS，倾角为3-8度之间。

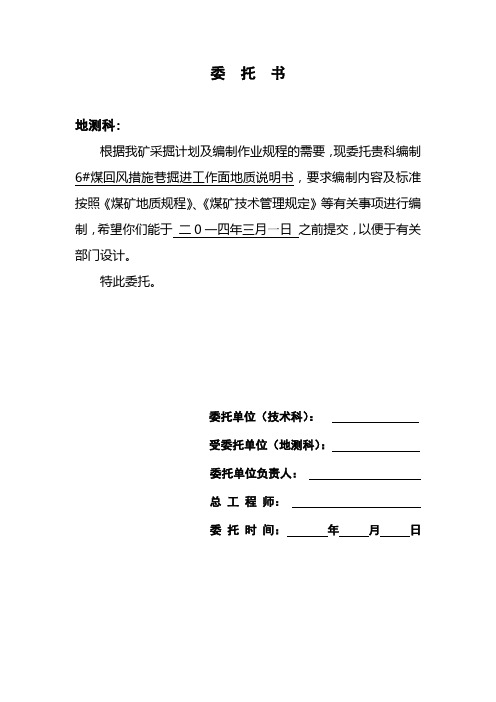

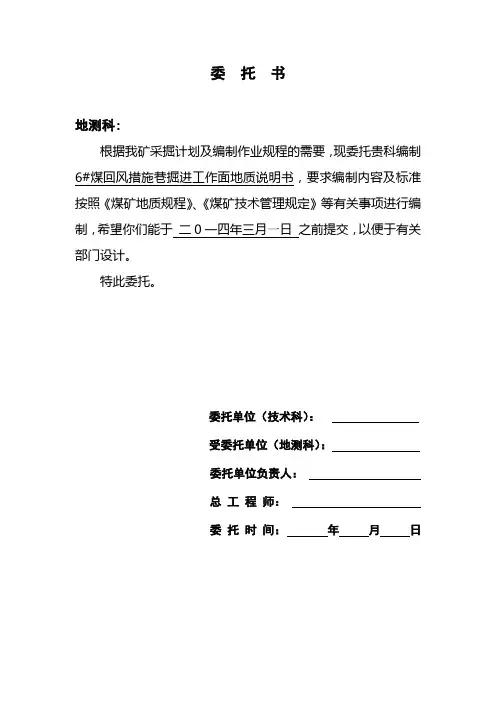

地测科:根据我矿采掘计划及编制作业规程的需要，现委托贵科编制6#煤回风措施巷掘进工作面地质说明书，要求编制内容及标准按照《煤矿地质规程》、《煤矿技术管理规定》等有关事项进行编制，希望你们能于二0一四年三月一日之前提交，以便于有关部门设计。

特此委托。

委托单位（技术科）：受委托单位（地测科）：委托单位负责人：总工程师：委托时间：年月日地测科:根据我矿采掘计划及编制作业规程的需要，现委托贵科编制6#煤轨道暗斜井掘进工作面地质说明书，要求编制内容及标准按照《煤矿地质规程》、《煤矿技术管理规定》等有关事项进行编制，希望你们能于二0一四年三月五日之前提交，以便于有关部门设计。

特此委托。

委托单位（技术科）：受委托单位（地测科）：委托单位负责人：总工程师：委托时间：年月日地测科:根据我矿采掘计划及编制作业规程的需要，现委托贵科编制10#煤集中轨道大巷掘进工作面地质说明书，要求编制内容及标准按照《煤矿地质规程》、《煤矿技术管理规定》等有关事项进行编制，希望你们能于二0一三年五月五日之前提交，以便于有关部门设计。

特此委托。

委托单位（技术科）：受委托单位（地测科）：委托单位负责人：总工程师：委托时间：年月日地测科:根据我矿采掘计划及编制作业规程的需要，现委托贵科编制水仓掘进工作面地质说明书，要求编制内容及标准按照《煤矿地质规程》、《煤矿技术管理规定》等有关事项进行编制，希望你们能于二0一四年二月二十一日之前提交，以便于有关部门设计。

特此委托。

委托单位（技术科）：受委托单位（地测科）：委托单位负责人：总工程师：委托时间：年月日地测科:根据我矿采掘计划及编制作业规程的需要，现委托贵科编制水泵房及管子道掘进工作面地质说明书，要求编制内容及标准按照《煤矿地质规程》、《煤矿技术管理规定》等有关事项进行编制，希望你们能于二0一三年六月七日之前提交，以便于有关部门设计。

特此委托。

委托单位（技术科）：受委托单位（地测科）：委托单位负责人：总工程师：委托时间：年月日地测科:根据我矿采掘计划及编制作业规程的需要，现委托贵科编制副斜井井底车场掘进工作面地质说明书，要求编制内容及标准按照《煤矿地质规程》、《煤矿技术管理规定》等有关事项进行编制，希望你们能于二0一三年三月一日之前提交，以便于有关部门设计。

掘进工作面地质说明书概况煤层名称8# 巷道名称地面标高（m）1260-1290 井下标高（m）1057地面位置地面相对应位置为为丘陵地带，岩石裸露，有零星植被，没有居民居住。

井下位置及四邻采掘情况东邻边界保护煤柱，西邻8#运输、轨道、回风下山，北与8112运输顺槽相邻，两巷从开口至8114回风顺槽停掘位置距离逐渐远离，距离在21～88m。

南为实体煤田。

掘进对地面设施影响基本无影响。

巷道设计长度（m）1214巷道设计高度（m） 2.65 设计方位角（m2）89°36′巷道设计宽度（m） 3.8煤层情况煤（矿）层总厚（m）1.9-2.2煤层结构煤层倾角5°左右夹矸1-2层，厚度约为0.4m左右水文地质区域水文地质情况说明本地区气候干燥，降水多集中在7、8、9三个月内，形成集中补给，集中排泄，8#煤层顶板为砂质泥岩、细砂岩，致密含水性较弱，在有裂隙的地段偶尔会有滴水现象，最大为淋漓状。

隔水层为细砂岩及砂泥岩，层厚稳定，隔水性能较好。

本区水文地质条件简单，对掘进影响不大。

预计最大涌水量3.5m³/h预计正常涌水量1.5m³/h煤层区段地质特征119号钻孔最接近巷道开口位置，根据该钻孔柱状图显示，开口将揭露砂泥岩、细砂岩、泥岩、8-1煤、粘土岩。

砂泥岩：灰色，含大量云母，厚1.22m。

细砂岩：灰色，具不明显条带状水平层理，厚0.38m泥岩：碎块状，含粘土质，厚0.12m。

8-1煤：黑色。

粘土岩：灰色具滑腻，节理发育充填大量黄铁矿薄片。

地质构造情况构造名称走向倾向倾角性质落差影响程度DF13 85°355°60°-80°正断层0-18m 大DF41 80°350°60°-80°正断层0-15m 大根据8112运输顺槽及三维地震勘探资料分析，按照巷道原设计方位86°30′掘进将受到DF-13号断层影响，为避开该断层，巷道方位按89°36′56″掘进，仍无法避免受该断层影响，掘进至1030m时，将受到DF-41号断层影响，顶、帮将出现破碎现象。

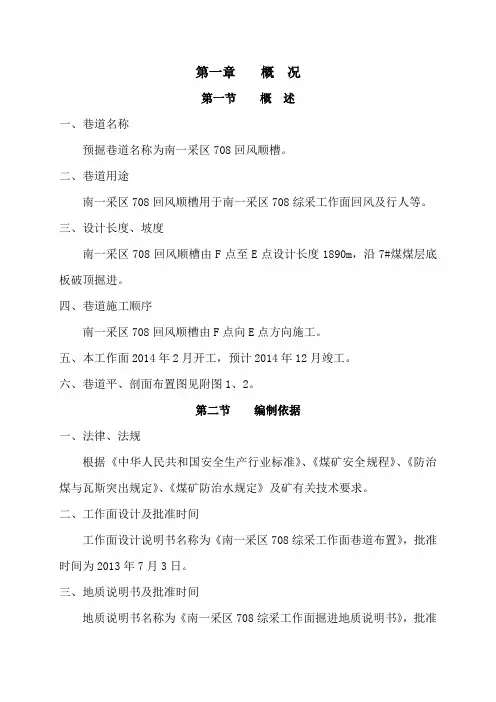

第一章概况第一节概述一、巷道名称预掘巷道名称为南一采区708回风顺槽。

二、巷道用途南一采区708回风顺槽用于南一采区708综采工作面回风及行人等。

三、设计长度、坡度南一采区708回风顺槽由F点至E点设计长度1890m，沿7#煤煤层底板破顶掘进。

四、巷道施工顺序南一采区708回风顺槽由F点向E点方向施工。

五、本工作面2014年2月开工，预计2014年12月竣工。

六、巷道平、剖面布置图见附图1、2。

第二节编制依据一、法律、法规根据《中华人民共和国安全生产行业标准》、《煤矿安全规程》、《防治煤与瓦斯突出规定》、《煤矿防治水规定》及矿有关技术要求。

二、工作面设计及批准时间工作面设计说明书名称为《南一采区708综采工作面巷道布置》，批准时间为2013年7月3日。

三、地质说明书及批准时间地质说明书名称为《南一采区708综采工作面掘进地质说明书》，批准时间为2013年7月6日。

四、矿压观测资料根据南一采区轨道运输巷矿压观测资料，预计南一采区708回风顺槽地质构造段应力集中。

第二章地面相对位置及地质情况第一节地面相对位置及邻近采区开采情况1、地表：相应地表为西广善村庄、旱田、公路、高压线，标高为+20.6m～+23.7m，区域内无水体对构建物工程构成影响。

南一采区708回风顺槽两侧均为未采动区，邻近采掘现状对本掘进巷道影响不大。

井上、下关系对照表表1第二节煤（岩）层赋存特征1、南一采区708回风顺槽所掘煤层为7#-1煤、7#-2煤、7#-3煤，7#-1煤平均厚度0.22m，夹矸泥岩，平均厚度0.64m；7#-2煤平均厚度0.54m，夹矸泥岩,平均厚度0.18m；7#-3煤平均厚度0.93m。

7#-1煤顶板为黑色泥岩，平均厚度8.7m；7#-3煤底板为粉砂岩，平均厚度0.20m，其下为中砂岩，平均厚度10.38m。

煤岩层产状为185°～265°，∠2°～6°。

坚固性系数：煤，f=0.3；泥岩，f=1.8～2.9；粉砂岩，f=2.7～4.5；细砂岩，f=4～6；中砂岩，f=6.2。

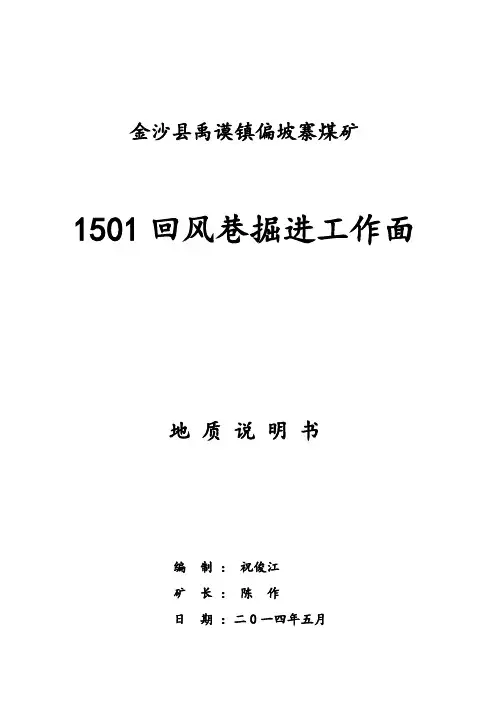

金沙县禹谟镇偏坡寨煤矿1501回风巷掘进工作面地质说明书编制：祝俊江矿长：陈作日期：二0一四年五月金沙县禹谟镇偏坡寨煤矿1501回风巷掘进工作面地质说明书1、工作面概况：1501回风巷掘进工作面巷道位置位于1248材料石门150米处沿C5煤层顶板以24°方位角开口掘进，地面标高：+1300m；井下巷道标高：+1248m；距地表垂深为52m。

岩层走向299°，倾向倾角28°，该掘进巷道南邻一采区轨道斜井，西为矿区边界，南为未布置巷道。

2、地质说明书第一节围岩特性（一）煤层围岩特征1、地质构造根据采区钻孔资料和地面实际考察，该区域地质构造简单，无大的断层，有小的褶曲，对巷道的掘进施工没有多大的影响。

2、煤层结构特征煤层层位厚度稳定，煤厚1.52～1.90米，平均厚度1.7米，煤层倾角27°—28°，C5煤层黑色、块状、粒状结构，局部粉状、条带状结构，半亮型煤，块状构造、似金属光泽，内生节理发育。

3、顶底板条件顶板为砂质泥岩，底板为粉砂质泥岩。

煤层层位、厚度较稳定，属稳定煤层。

底板为铁质砂岩，底板稳定。

煤层结构特征表1第二节地质构造预计施工段无大的地质构造,但局部地段节理、裂隙发育，常以方解石石脉或方解石团块产出，局部呈块状结构或片状结构，破碎段易片帮、冒落，有小的断层。

第三节水文地质1、矿区及邻近出露地层有中二叠统茅口组（P2m）、上二叠统龙潭组（P3l）、长兴组（P3c）、下三叠统夜郎组（T1y）及第四系（Q）。

主要含水层为玉龙山段——中等含水层和长兴组（P3c）--含中水层，下二叠统茅口组（P2m）——强含水层，但根据矿井1187轨道石门和运输石门掘进过程中所体现的情况，该施工地段含水性相对较弱，仅在节理、裂隙发育地段有滴水或侵水现象，未出现异常流水或大的涌水现象。

2、根据井上井下对照图和实地调查，在该巷道掘进区域均无开采过，但在掘进过程中必须坚持探放水原则，“先探后掘”的防治水措施。

山西沁和能源集团曲堤煤业有限公司33071掘进工作面地质说明书KUANGJINGDIZHISHUOMINGSHU（33071）掘进工作面地质说明书山西沁和能源集团曲堤煤业有限公司2012年委托书曲堤煤业地测科：根据我矿2011年采掘工作的安排，将要进行33071工作面的掘进工作，现委托你科室编制33071掘进工作面地质说明书，以确保工作面安全生产。

1、项目名称：33071掘进工作面地质说明书。

2、地质说明书要结合本矿三采区及主要巷道的地质资料，根据本矿地质报告，按设计规范及有关规定进行编写。

3、地质说明书内容要能反应出33071工作面的实际水文地质情况，要能够正确指导生产。

4、地质说明书提交要在委托书下达之日后15天完成。

特此委托委托人：受委托单位负责人：（总工程师）签字（地测科长）签字委托日期：2011年12月1日33071掘进工作面地质说明书一、工作面位置及相邻关系1、地面相对位置：本工作面位于矿区东北部，地面为低山丘陵地带，平均盖山厚度为310m左右。

工作面相对地面位于端氏镇高庄村东部，区域内无村庄、河流、水库等大的建筑物，对工作面掘进无大的影响。

2、井下相对位置：本工作面西起轨道上山，东至矿井边界。

工作面东部为实体煤，西部为开拓上山大巷，北部为未开采工作面，南部为33051回采工作面（已采上分层）。

二、煤层赋存及顶底板岩性特征本区3#煤层平均厚度5.12m，一般无夹矸，局部地方含1-4层泥岩夹矸，厚度稳定，结构简单。

顶板为黑色泥岩，局部为深灰色中粒砂岩。

直接顶为泥岩，厚约 5.0m，开采达一定范围后开始冒落。

老顶为中粒砂岩，厚约7.45m,质地比较硬，一般不易冒落。

底板为泥岩或粉砂岩，厚约 1.5m，局部较软，开采时随围压条件改变可能产生“底鼓”现象。

全区煤层稳定可采，结构简单，无明显变化。

三、地质情况1、盖山厚度和地层：该地段煤层埋藏较深，盖山厚度达310m，透气性差。

区域内地层由老至新主要有：奥陶系中统上马家沟组、峰峰组，石炭系中统本溪组、上统太原组，二叠系下统山西组和下石盒子组、上石盒子组，第四系中、上更新统、全新统。
