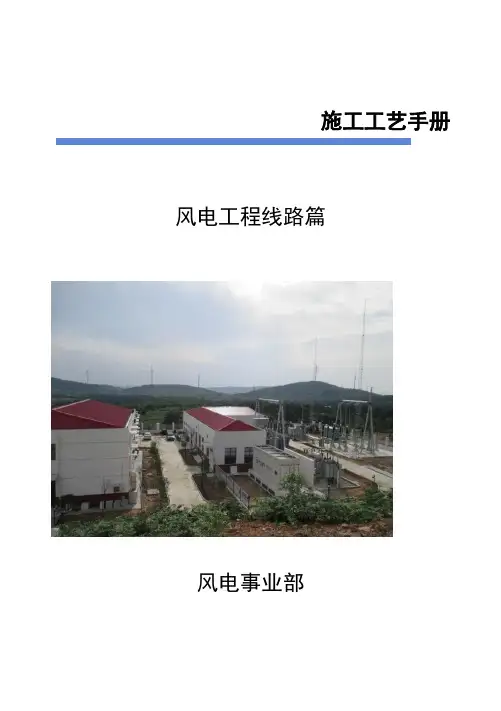

施工工艺手册风电工程线路篇
风电事业部
目录
第一章架空线路工程 (3)
第一节铁塔组立 (3)
第二节架线工程 (12)
第三节接地工程 (29)
第二章高压电缆工程 (37)
第一节直埋敷设 (37)
第一章架空线路工程
第一节铁塔组立
1 施工工艺质量要求
1.1 地面组装质量要求
1.1.1杆塔各构件的组装应牢固，交叉处有空隙者，应装设相应厚度的
垫圈或垫板。装设的垫板应符合设计图纸规定。装设的垫圈，应采用标准垫圈并经热镀锌。
1.1.2当采用螺栓连接构件时，应符合下列规定：
1.1.
2.1螺杆应与构件平面垂直，螺栓头与构件的接触处不应有空隙（产
生空隙的原因可能有：螺栓头加工不规则、残留锌渣、构件平面不平整、对孔不准及螺栓未拧紧等，应查明原因）。
1.1.
2.2螺母拧紧后，螺杆露出螺母的长度：对单螺母，不应小于两个螺
距；对双螺母，可与螺母相平。螺母与螺杆配合应紧密，但不应卡阻。
1.1.
2.3 螺杆必须加垫着，每端不宜超过2个垫圈（螺杆加垫的条件是：螺母在螺杆上拧完丝扣后，螺杆与构件仍然松动；由于螺栓位置限制，螺
栓无法拧紧时。但应注意：加垫圈后螺杆露出螺母的长度应符合上面要求）1.1.2.4 螺栓的防卸、防松应符合设计要求。
1.1.
2.5 螺栓的级别应在螺栓头上明确标识，使用时，其级别应符合设计图纸规定，严禁不同级别螺栓混用。
1.1.
2.6 同直径不同长度螺杆的螺栓不得混用。
1.1.3、螺旋的穿入方向应符合以下规定：
a)立体结构：水平方向由内向外，垂直方向由下向上。
b)平面结构：顺线路方向由小号向大号；横线路方向两侧由内向外
，中间由左向右；垂直方向由下向上。
c) 个别螺栓若无法安装时，可更改穿插向。
箭头表示螺栓穿向1.1.4、螺栓紧固要求如下：
1.1.5螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的螺栓必须更换。
1.1.6螺栓紧固的次数应符合下列规定：
1.1.6.1 杆塔组立结束时必须全部紧固一次，检查扭矩合格后方可进行架线。
1.1.6.2 架线后，螺栓应复紧一遍。复紧后的螺栓应在下列范围内的全部单螺母螺栓的外露螺纹上涂以灰漆，以防螺母松动：塔顶部至下横担以下2米之间，基础混凝土顶面以上3米范围内。使用防卸、防松螺栓时不再涂漆。
1.1.7杆塔部件组装有困难时应查明原因，严禁强行组装。个别螺栓需扩孔时，扩孔部分不应超过3mm;当扩孔需超过3mm时，应先堵焊再重新打孔，并进行防腐处理。严禁用气割进行扩孔或烧孔。
