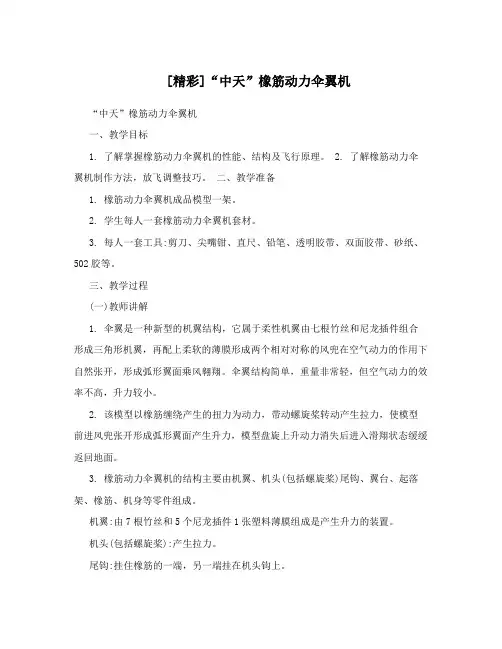

“中天”橡筋动力伞翼机一、教学目标1. 了解掌握橡筋动力伞翼机的性能、结构及飞行原理。
2. 了解橡筋动力伞翼机制作方法，放飞调整技巧。
二、教学准备1. 橡筋动力伞翼机成品模型一架。
2. 学生每人一套橡筋动力伞翼机套材。
3. 每人一套工具：剪刀、尖嘴钳、直尺、铅笔、透明胶带、双面胶带、砂纸、502胶等。
三、教学过程（一）教师讲解1. 伞翼是一种新型的机翼结构，它属于柔性机翼由七根竹丝和尼龙插件组合形成三角形机翼，再配上柔软的薄膜形成两个相对对称的风兜在空气动力的作用下自然张开，形成弧形翼面乘风翱翔。
伞翼结构简单，重量非常轻，但空气动力的效率不高，升力较小。
2. 该模型以橡筋缠绕产生的扭力为动力，带动螺旋桨转动产生拉力，使模型前进风兜张开形成弧形翼面产生升力，模型盘旋上升动力消失后进入滑翔状态缓缓返回地面。
3. 橡筋动力伞翼机的结构主要由机翼、机头（包括螺旋桨）尾钩、翼台、起落架、橡筋、机身等零件组成。
机翼：由7根竹丝和5个尼龙插件1张塑料薄膜组成是产生升力的装置。
机头（包括螺旋桨）：产生拉力。
尾钩：挂住橡筋的一端，另一端挂在机头钩上。
翼台：支撑机翼的装置。
起落架：模型起飞、着陆时保护螺旋桨和机腹的零件。
橡筋：产生动力的主要零件机身：连接各个部分的重要零件。
（二）教师演示制作过程1. 将四根185mm长的竹丝挑出按图纸要求放在边梁位置上。
一根148mm和一根255mm的竹丝放在中梁位置上。
一根230mm长的竹丝放在横梁位置上（在这根竹丝115mm处画上中线做为调整左右风兜大小的参考线）。
再将尼龙插件一一对号入座放在相应的位置上。
将每根竹丝插入尼龙件前要把每根竹丝两头用砂纸磨圆，尼龙件为透明色每根竹丝一定要插到位如果过紧请用砂纸轻轻打磨一下。
机翼骨架做好后再调整好竹丝不能有弯曲要平直。
最后蒙膜，蒙膜时左右要对称，具体方法将膜对折找到中线沾点水平铺在桌面上粘好双面胶先蒙中梁（注意膜的顶端离骨架顶端25mm蒙前先划线）再蒙边梁注意两边风兜要基本一至。
机翼做好后再插好翼台支撑架（60mm竹丝）不要过紧或过松。
2. 翼台座插到离机身前端75mm处。
再插好尾钩。
插入尾钩的竹丝要细一些可以前后移动便于调整模型的重心位置，提高飞行成绩。
3. 下面进入飞行调整阶段首先进行手掷滑翔调整：1模型迎右侧风出手后以小角度下滑且有一点右盘旋滑翔平稳着陆，滑翔距离较远即为正常。
2模型出手后先抬头又低头呈波浪飞行也就是我们所说的失速这时只要将翼台向尾钩的方向适当后移便可解决。
3模型出手后便一头栽下去，这时只需要将翼台向机头方向适当前移便可解决。
手掷试飞之后可以进行小动力试飞，调整模型动力爬升具体方法，右手捏住机身左手顺时针方向拨转螺旋桨绕50圈模型举过头顶迎右侧风起飞（右盘旋模型右侧风平稳推出，同时机翼右倾45°克服螺旋桨的反作用力）。
1模型抬头右盘旋平稳爬升直到橡筋扭力消失模型在最高点改出右盘旋滑翔平稳着陆即为正常。
2模型出手垂直向上出现“拉翻”现象，可以将竹丝向左移动使左半边的竹丝加长薄膜绷紧（以加大左边机翼的升力）模型进入右盘旋爬升。
3模型出手后带动力一头栽下去，这时只需要将翼台向机头方向适当前移便可解决。
模型调整好之后，就可以进行大动力飞行但橡筋不宜绕的过多（以机身不扭曲变形为好）。
（三）学生制作1．学生的制作过程应同教师演示的制作过程一致，教师在辅导中应及时纠正学生的错误动作和错误粘贴。
2. 指导学生正确的画线正确使用工具，随时提醒学生工具的安全使用，剪刀等工具不要对着自己和别的同学，每件工具用完后立即放回桌上。
全体同学制作完毕后，教师给予讲评，指出制作、放飞中的错误。
3. 组织学生外场放飞，及时提醒学生放飞安全应尽量在操场中间或上风处放飞模型，避免模型上房、上树或其他危险行为。
（四）提问1. 橡筋动力伞翼机有什么独特之处？2. 橡筋动力伞翼机调整放飞技巧？放飞过程中要注意的事项？（五）提高与竞赛1. 竞赛时使用4g左右进口橡筋，绕3圈。
使用手摇钻和八字钩这样能大大增加橡筋的绕数提高模型动力时间能大幅度提高飞行成绩。
要最大力度发挥橡筋的性能必须进行处理。
具体方法：先用冷水将橡筋上的滑石粉冲洗干净，然后在橡筋上涂抹中性肥皂或中性洗发液揉搓均匀洗净剩余滑石粉，洗净晾干，打好橡筋结涂抹润滑剂（蓖麻油、甘油、中性护发素等均可）。
进行润滑处理时揉搓必须均匀润滑剂用量不宜过大。
经过处理的橡筋在缠绕和释放过程中能大大的减小摩擦阻力使所绕圈数增加，能量的释放均匀而长久。
2. 可适当增加一些机头处的右拉能更好消除“拉翻”现象，保证模型右盘旋爬升的轨迹，能增加模型的飞行高度提高飞行成绩。
“天驰”橡筋动力滑翔机一. 教学目标1. 了解橡筋动力滑翔机的结构.性能，掌握橡筋动力滑翔机的工作原理，制作方法以及调整放飞技巧。
2. 锻炼学生动手动脑，培养观察.想象和创新能力。
3. 教会学生正确. 安全的使用各种常用工具。
二. 教学准备1. 完成后的橡筋动力滑翔机教学用图纸供学生制作时参考。
2. 学生每人一套橡筋动力滑翔机套材。
3. 每人一套工具：剪刀. 尖嘴钳. 直尺. 铅笔. 透明胶带. 双面胶带. 砂纸. 502胶等。
三. 教学过程（一）教师讲解1. 在生活中我们都看到或乘坐过各式各样的飞机下面提出一个问题，飞机为什么会飞？我们的模型和真飞机一样，主要由机翼. 尾翼（包括垂直尾翼和水平尾翼）.机身.起落架和发动机几大部分组成。
机翼是产生升力主要装置，那它是怎样产生升力的呢？原来机翼的剖面是一个前端圆钝.上表面拱起.下表面较平，呈鱼侧形。
前端点叫做前橼，后端点叫做后橼，两端点之间的连线叫做翼弦。
当气流迎面流过机翼的时候，流线分布是一股气流，由于机翼的插入，被分成上下两股。
通过机翼以后，在后橼又重新合成一股。
由于上表面拱起，使上方那股气流的通道变窄。
根据气流连续性原理和伯努利定理可以得知，机翼上方的压强比机翼下方的压力小，也就是说，机翼下表面受到向上的压力比机翼上表面受到向下的压力要大，这个压力差就使机翼产生的升力。
光这样还不够，还要靠发动机的拉力尾翼的平衡作用这样飞机才能顺利升空。
2. 天驰橡筋动力滑翔机的飞行原理：由橡筋缠绕产生的扭力带动螺旋桨转动产生拉力模型盘旋爬升当橡筋释放完毕模型改出转入盘旋滑翔阶段由于地球引力作用返回地面。
3. 天驰橡筋动力滑翔机它的主要特点是性能优异外形美观重量轻强度高下面我们介绍一下橡筋动力滑翔机的结构：机翼. 尾翼（包括垂直尾翼和水平尾翼）机头（包括螺旋桨）机身. 翼台.机翼压片.上反角定型片.尾钩.尾翼座.橡筋等。
４．下面着重讲解一下橡筋的选择及保养处理方法：1我们平常使用的橡筋主要分国产.进口两种。
国产橡筋价格便宜比较容易找到在普及活动中得到广泛的使用。
而进口橡筋的价格昂贵不太容易找到主要在各类竞赛中才能得到使用。
2橡筋主要性能指标是含胶量.柔韧性．拉长倍数和残余变形等指标，这几点进口橡筋的性能都优于国产橡筋。
要最大力度发挥橡筋的性能必须进行处理具体方法：先用冷水将橡筋上的滑石粉冲洗干净，然后在橡筋上涂抹中性肥皂或中性洗发液揉搓均匀洗净剩余滑石粉，打好橡筋结涂抹润滑剂（蓖麻油．甘油．中性护发素等均可）。
进行润滑处理时揉搓必须均匀量不宜过大。
经过处理的橡筋在缠绕和释放过程中能大大的减小摩擦阻力使所绕圈数增加，能量的释放均匀而长久。
（二）教师演示制作放飞过程１．首先我们取出两片机翼左右对称放在桌面上看清前橼和后橼（前橼后掠后橼平直）在距前橼百分之三十处有一条平直的压痕，然后向下轻折前橼使机翼形成一个凹凸翼型这种翼型适合在竞时模型飞机上使用，它的特点是升力大下沉速度慢，能够有效提高模型的留空时间。
翼型折好之后下一步要确定上反角的位置及大小，大家注意在距翼尖85毫米处有一条垂直于后橼的压痕将它向上轻折使翼尖上翘用双面胶将上反角定型片密嵌至机翼前橼的裂口中完成机翼上反角的定型，再将另一边机翼上反角定型。
（要注意机翼的左右对称）最后将美化纸沿机翼前橼的折痕处粘贴以加强机翼的强度。
２．接下来我们将翼台插到机身上注意翼台最前端距机头60毫米，翼台有2~3°的迎角（前橼高后橼低）不要装反否则飞机将无法飞行。
翼台中间有一条中线将两片机翼分别贴在中线两侧中间尽量不要有缝隙。
最后，将.机翼压片用橡筋圈固定在机翼上绑定机翼。
３．接下来在机身末端装上尾钩. 尾翼座（注意尾翼座不要装反）然后装水平尾翼，水平尾翼一定要左右对称，垂直尾翼必须粘贴在左侧较宽的这边。
注意尽量避免在泡沫上留下指甲印。
最后装上机头挂上橡筋，橡筋打好结绕4圈挂在机头和尾钩之间（注意橡筋结在尾钩的最末端）。
这样一架橡筋动力滑翔机就制作完成了。
４．模型制作好了之后下一步要解决飞行问题，首先要确定好模型的重心位置“天驰”橡筋动力滑翔机的重心位置大约在距机翼前橼60%处。
接下来再检查两边机翼上反角角度是否对称水平尾翼是否水平，垂直尾翼是否垂直。
模型粘贴是否牢固如果没有什么问题先找一个小风天气在大操场进行试飞。
试飞前先确定好上风区的起飞位置（也就是迎风起飞）首先进行手掷试飞，具体要求是将模型举过头顶一般情况下模型调整以右盘旋为多（右盘旋模型右侧风平稳水平掷出），出手后观察模型姿态，1模型出手后以小角度下滑且有一点右盘旋滑翔平稳着陆，滑翔距离较远即为正常。
2模型出手后先抬头又低头呈波浪飞行也就是我们所说的失速这时只要将翼台向尾翼的方向适当后移便可解决。
3模型出手后便一头栽下去，这时只需要将翼台向机头方向适当前移便可解决。
手掷试飞之后可以进行小动力试飞，调整模型动力爬升具体方法右手捏住机身左手顺时方向针拨转螺旋桨绕50圈模型举过头顶迎风起飞（右盘旋模型右侧风平稳推出，同时机翼右侧45°克服螺旋桨的反作用力）。
1模型抬头右盘旋平稳爬升直到橡筋扭力消失模型在最高点改出右盘旋滑翔平稳着陆即为正常。
2模型出手垂直向上出现“拉翻”现象，可以轻折垂直尾翼舵面部分增加一点右方向舵使模型向右盘旋。
或者将翼台向尾翼的方向适当后移便可解决。
3模型出手后便带动力一头栽下去，这时只需要将翼台向机头方向适当前移便可解决。
模型调整好之后，就可以进行大动力飞行但橡筋不宜绕的过多（以机身不扭曲变形为好）。
（三）学生制作1. 学生的制作过程应同教师演示的制作过程一致，教师在辅导中应及时纠正学生的错误动作和错误粘贴。
2. 指导学生正确的画线正确使用工具，随时提醒学生工具的安全使用，剪刀等工具不要对着自己和别的同学，每件工具用完后立即放回桌上。
全体同学制作完毕后，教师给予讲评，指出制作.放飞中的错误。
3组织学生外场放飞，及时提醒学生放飞安全应尽量在操场中间放飞模型，避免模型上房.上树或其他危险行为。
（四）提问1. 橡筋动力滑翔机的结构？2. 橡筋动力滑翔机的重心位置与模型飞行的关系及调整放飞技巧？放飞过程中要注意的安全事项？“天驰”橡筋动力滑翔机一. 教学目标1. 了解橡筋动力滑翔机的结构.性能，掌握橡筋动力滑翔机的工作原理，制作方法以及调整放飞技巧。
