高温径向引伸计

引伸计的应用及误差来源分析作者：邸翔来源：《商品与质量·学术观察》2013年第09期摘要：介绍了目前国内应用比较广泛的几种引伸计，详细说明了引伸计的结构、优缺点和使用方法，为引伸计的选用提供参考。

简单的分析了引伸计测量误差形成的主要原因，介绍了引伸计使用中的一些经验和注意事项。

关键词：变形引伸计标距误差变形测量是材料物理特性检测中最基本的测量环节之一，目前广泛使用电子引伸计测量试样变形。

引伸计是用于测量试件标距间轴向及径向变形的基本装置，通常由传感器、放大器和记录器三部分组成，传感器直接和被测构件接触。

构件上被测的两点之间的距离为标距，标距的变化（伸长或缩短）为线变形。

构件变形，传感器随着变形，并把这种变形转换为机械、光、电、声等信息，放大器将传感器输出的微小信号放大。

记录器（或读数器）将放大后的信号直接显示或自动记录下来。

在引伸计的使用中，其工作状态不良可以使拉伸力/变形曲线出现异常，对强度测试的影响有时会很大，如果不予以分析和修正，会给测定结果带来较大误差。

本文对目前国内应用比较广泛的几种引伸计进行了系统全面的介绍，为引伸计的选用提供参考，同时简单的讨论了变形测量误差的主要来源。

1、引伸计的应用1.1电阻应变式引伸计这是目前应用最多的引伸计。

常见的电阻应变式引伸计有电子引伸计、平均值引伸计和双侧电子引伸计等。

1.1.1 电子引伸计电子引伸计安装在试样一侧面上或试样圆柱面的一根母线上，这样使用的引伸计为单侧电子引伸计。

由于试验机上、下夹头之间一般都存在着同轴度误差，试样的夹持部分与标距部分也可能存在着同轴度误差，所以试样一般处于偏心拉伸的状态，其结果为在标距段内试样表面纵向线段的伸长量与试样轴线的伸长量一般是不相等的。

这种测量方法用单侧表面测得的伸长量来代替试样轴线的伸长量（即标距段的纯拉伸伸长量），一般情况下会得到错误的结果，因而就会造成一定的测量误差。

当单侧电子引伸计安装在附加的受压变形一侧时，在拉伸过程的最初阶段，单侧电子引伸计反映的变形为压缩变形，这就是单侧电子引伸计的“反走”现象。

长春三晶电子引伸计
一、公司简介
长春三晶试验仪器有限公司，前身为新三思集团长春分公司，专业生产电阻应变式引伸计，产品质量可靠，品牌信誉保证。

著名合作企业：美特斯工业系统（中国）有限公司
深圳三思纵横科技股份有限公司
济南时代试金试验机有限公司（济南试金）
二、产品简介
我公司生产的电子引伸计采用电阻应变式原理,采用悬臂梁结构。

弹性体采用特殊合金材料,经脉动消除残余应力处理。

选用优质应变片按全桥连接。

具有结构轻巧、使用方便、稳定可靠等诸多特点。

是应变自动测试的必备传感器。

三、应用范围
我公司常规引伸计分为轴向（Z）和径向(J)两种
1、 Z结构形式的电子引伸计主要用于轴向变形测试,如弹性模量E、规定非比例延伸强度R pxx 、规定总延伸强度R txx 、各种延伸率、应变硬化指数n等参数。

量程范围(最大变形量):2～50mm。

标距范围:10～600mm。

2、 J结构形式的电子引伸计主要用于断裂力学及横向或径向变形测试,如泊松比μ,塑性应变比r、K IC、COD等参数。

量程范围(最大变形量):≤3mm。

标距范围:10～30mm。

四、产品技术参数
五、常规引伸计规格。

济南力东试验设备有限公司-----引伸计技术资料YYU-10/50 YYU-10/25 YYU-10/100 YYU-10/200轴向引伸计引伸计结构及工作原理：应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。

测量变形时, 将引伸计装卡于试件上, 刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变, 应变片将其转换为电阻变化量, 再用适当的测量放大电路转换为电压信号。

横向引伸计用于检测标准试件径向收缩变形，泊淞比、它与轴向引伸计配合用来测定泊松比μ，它将径向变形(或横向某一方向的变形)变换成电量，再通过二次仪表测量、记录或控制另一设备。

夹式引伸计用于检测裂纹张开位移。

夹式引伸计是断裂力学实验中最常用的仪器之一，它较多用在测定材料断裂韧性实验中。

精度高，安装方便、操作简单。

试件断裂时引伸计能自动脱离试件，适合静、动变形测量。

电子引伸计- 使用方法1、对于引伸计，首先将定位销插入定位孔内；2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件(试件测量部位)，用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上；3、对于引伸计：取下标距卡；取下定位销；(切记：实验前必须检查，以免造成引伸计损坏)4、在试验机控制软件〖实验条件选择〗界面，选择变形测量方式：选择曲线跟踪方式是载荷－变形曲线；5、引伸计信号显示调零；6、根据测量变形的大小选择放大器衰减档。

一般塑料厂家力量选为1T以下,金属厂家选10T.铜棒铝管力量较大。

电子引伸计- 技术参数济南力东试验设备有限公司：引伸计规格及技术参数型号标距mm 变形量mm 相对误差用途备注YYU-变形量/标距500 5、10、25 优于0.5级用于钢绞线试验机250200100 优于1级用于常规拉伸试验机（70）502520YYU-变形量/标距SH 100 优于1级常规推荐平均应变用引伸计5025YYJ-变形量/标距10 4 优于1级用于断裂力学实验5 2YYJ-变形量/标距-H 25 3 优于1级用于测量r值和径向变性20 312.5 3YYJ-12/6N 6 12 优于1级扭转引伸计数显引伸计≤500 5、10、25 用于拉伸试验高低温引伸计≤500 5、10、25 用于拉伸试验YYU-变形量/标距SH 25、50、100 1mm以内用于混凝土水泥等YYS-变形量/标距≤50 5mm以内优于0.5级高精度引伸计GWB-200J高精度位移传感器0-25 0.5 2ηm 用于引伸计的鉴定。

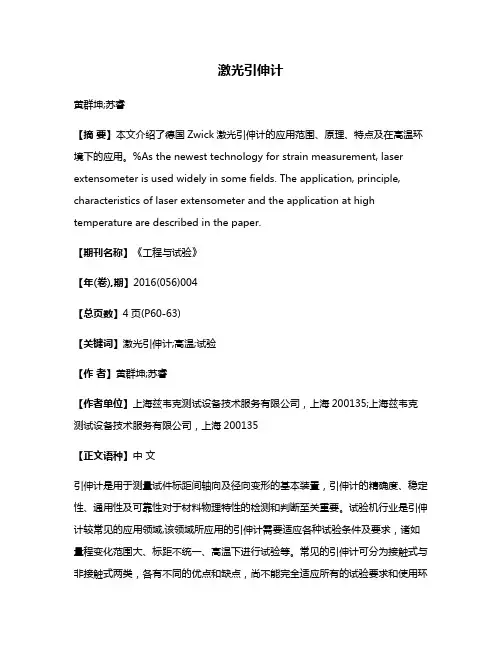

激光引伸计黄群坤;苏睿【摘要】本文介绍了德国Zwick激光引伸计的应用范围、原理、特点及在高温环境下的应用。

%As the newest technology for strain measurement, laser extensometer is used widely in some fields. The application, principle, characteristics of laser extensometer and the application at high temperature are described in the paper.【期刊名称】《工程与试验》【年(卷),期】2016(056)004【总页数】4页(P60-63)【关键词】激光引伸计;高温;试验【作者】黄群坤;苏睿【作者单位】上海兹韦克测试设备技术服务有限公司，上海200135;上海兹韦克测试设备技术服务有限公司，上海200135【正文语种】中文引伸计是用于测量试件标距间轴向及径向变形的基本装置，引伸计的精确度、稳定性、通用性及可靠性对于材料物理特性的检测和判断至关重要。

试验机行业是引伸计较常见的应用领域,该领域所应用的引伸计需要适应各种试验条件及要求，诸如量程变化范围大、标距不统一、高温下进行试验等。

常见的引伸计可分为接触式与非接触式两类，各有不同的优点和缺点，尚不能完全适应所有的试验要求和使用环境。

近年来，高温测试的需求量迅速增加，传统的接触式引伸计已不能满足高温测试的需求。

随着激光测试技术和图像处理手段的成熟,激光引伸计得到了人们的青睐。

本文总结、介绍了德国激光引伸计系统、激光引伸计的测量原理和应用范围。

图1为德国Zwick最新的激光引伸计。

当一束激光照射到光感粗糙表面时，会往不同的方向发散光线，这些光线发生漫反射，其中一部分光线返回到激光接收器，另一部分散射之后不返回激光接收器，这样就形成了颗粒状的散斑图(如图2、图3所示)。

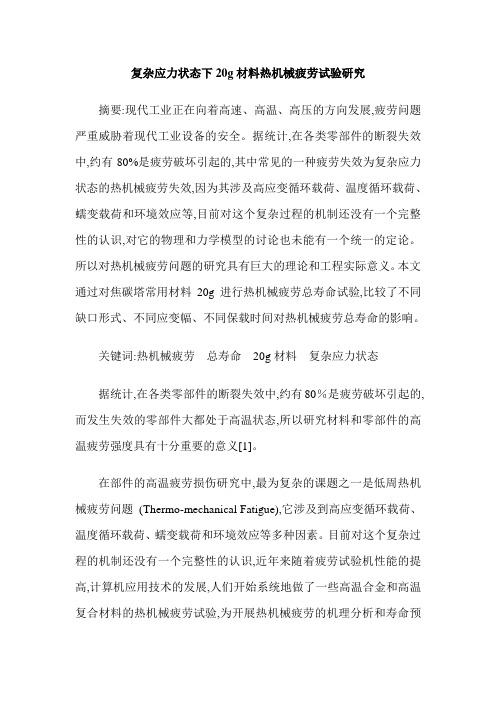

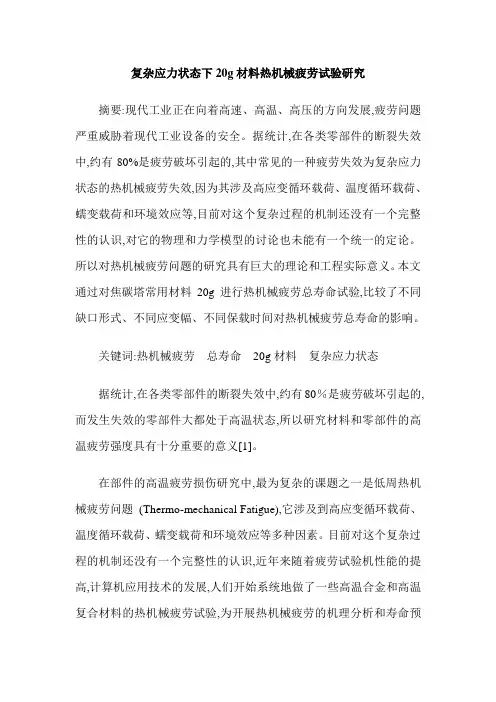

复杂应力状态下20g材料热机械疲劳试验研究摘要:现代工业正在向着高速、高温、高压的方向发展,疲劳问题严重威胁着现代工业设备的安全。

据统计,在各类零部件的断裂失效中,约有80%是疲劳破坏引起的,其中常见的一种疲劳失效为复杂应力状态的热机械疲劳失效,因为其涉及高应变循环载荷、温度循环载荷、蠕变载荷和环境效应等,目前对这个复杂过程的机制还没有一个完整性的认识,对它的物理和力学模型的讨论也未能有一个统一的定论。

所以对热机械疲劳问题的研究具有巨大的理论和工程实际意义。

本文通过对焦碳塔常用材料20g进行热机械疲劳总寿命试验,比较了不同缺口形式、不同应变幅、不同保载时间对热机械疲劳总寿命的影响。

关键词:热机械疲劳总寿命20g材料复杂应力状态据统计,在各类零部件的断裂失效中,约有80％是疲劳破坏引起的,而发生失效的零部件大都处于高温状态,所以研究材料和零部件的高温疲劳强度具有十分重要的意义[1]。

在部件的高温疲劳损伤研究中,最为复杂的课题之一是低周热机械疲劳问题(Thermo-mechanical Fatigue),它涉及到高应变循环载荷、温度循环载荷、蠕变载荷和环境效应等多种因素。

目前对这个复杂过程的机制还没有一个完整性的认识,近年来随着疲劳试验机性能的提高,计算机应用技术的发展,人们开始系统地做了一些高温合金和高温复合材料的热机械疲劳试验,为开展热机械疲劳的机理分析和寿命预测提供了有用的数据[6]。

早期的研究都仅限于简单应力下的热机械疲劳,1984年6月美国宇航局开始致力于高温合金材料复杂应力状态下的热机械疲劳行为研究。

然而,在试验技术方面,由于热机械疲劳试验难度较大,又因设备的差异,很难实现各国试验方法的统一。

我国对热机械疲劳的研究起步较晚,从事这项研究工作的学者也不多由于经费的限制,该领域的研究成果甚少。

1 试验研究内容本试验研究内容主要包括:(1)采用材料20g,加工出复杂应力状态疲劳研究所用圆柱形缺口试样,进行热机械疲劳试验;(2)比较了不同缺口形式、不同应变幅、不同保载时间对热机械疲劳总寿命的影响。

引伸计的使用方法引伸计是一种测量物体形变和变形的工具，主要用于工程、实验和科学研究领域。

它通过测量物体的长度、角度、形状等参数变化来分析物体的力学性质和材料行为。

在本文中，我们将详细介绍引伸计的使用方法。

首先，为了使用引伸计，我们需要了解引伸计的类型。

常见的引伸计主要包括电阻应变式引伸计、光栅式引伸计和光纤式引伸计。

不同类型的引伸计适用于不同的应用场景和测量需求。

1. 电阻应变式引伸计：电阻应变式引伸计是最常用的引伸计类型之一。

它通过金属电阻片的电阻值随应变变化来测量物体的形变。

电阻应变式引伸计需要连接到测量设备上，例如电桥或数据采集系统。

使用电阻应变式引伸计时，首先需要在待测物体上粘贴引伸计。

粘贴过程应注意引伸计的位置、方向和粘贴质量。

确保引伸计与物体紧密接触，并且不受外界干扰。

引伸计连接到测量设备后，可以施加力或负荷在待测物体上，通过测量设备读取引伸计的电阻变化来判断物体的形变。

2. 光栅式引伸计：光栅式引伸计通过光栅的变化来测量物体的形变。

光栅是一种微小的周期性结构，当物体发生形变时，光栅的周期也会发生变化。

通过测量光栅的周期变化，可以计算物体的形变量。

使用光栅式引伸计时，首先需要将光栅粘贴在待测物体上，与电阻应变式引伸计类似。

然后，使用光栅读取设备，例如光栅读数设备或干涉仪，测量光栅的周期变化。

通过采集和分析光栅的数据，可以得到物体的形变情况。

3. 光纤式引伸计：光纤式引伸计是一种利用光纤传感技术来测量物体形变的引伸计。

它通过光纤中的光信号传播特性的变化来测量应力、应变等参数。

使用光纤式引伸计时，首先需要将光纤安装在待测物体上。

光纤通常需要经过精细调整，以确保其与物体的完全接触。

然后，使用光学设备，如光源和光谱仪，来测量光纤中的光信号的特性变化。

通过分析光纤中的光信号数据，可以得到物体的形变情况。

除了了解不同类型的引伸计，还需要注意以下几个方面来确保引伸计的准确性和可靠性：1. 粘贴质量：引伸计必须正确、牢固地粘贴在待测物体上。

引伸计原理引伸计是一种用来测量物体受力变形的仪器，其原理是利用弹性体在受力作用下产生形变的特性来测量物体的受力情况。

在工程领域中，引伸计被广泛应用于材料力学性能测试、结构设计以及负荷监测等方面。

本文将介绍引伸计的原理及其在工程实践中的应用。

首先，引伸计的工作原理是基于胡克定律的。

胡克定律指出，当弹性体受到外力作用时，其形变与受力成正比。

引伸计利用这一原理，通过测量弹性体受力后的形变量来间接测量外力的大小。

一般来说，引伸计由弹性体和测量装置两部分组成。

当外力作用于弹性体时，弹性体发生形变，测量装置则可以记录下这一形变量，从而得知外力的大小。

其次，引伸计在材料力学性能测试中的应用十分广泛。

材料的力学性能包括弹性模量、屈服强度、断裂强度等指标，而这些指标的测试都离不开引伸计。

通过在材料上安装引伸计，可以实时监测材料在受力下的变形情况，从而得到材料的力学性能参数。

这些参数对于材料的选用、设计以及工程施工具有重要的指导意义。

此外，引伸计在结构设计中也发挥着重要的作用。

在工程实践中，结构的受力分析是至关重要的，而引伸计可以提供结构在受力状态下的实时变形数据，为结构设计和优化提供了重要的参考依据。

通过引伸计的监测，工程师可以及时了解结构的受力情况，从而对结构进行合理的设计和调整。

总的来说，引伸计作为一种测量物体受力变形的仪器，在工程领域中发挥着重要的作用。

其原理基于胡克定律，通过测量弹性体的形变量来间接测量外力的大小。

在材料力学性能测试和结构设计中，引伸计都扮演着不可或缺的角色，为工程实践提供了重要的技术手段和数据支持。

希望本文能够对引伸计的原理及其应用有所帮助，也希望工程领域的同行们能够进一步深入研究引伸计的原理和应用，为工程实践的发展做出更大的贡献。

引伸计的使用方法
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
何为引伸计？引伸计是感受试件变形的传感器。

其主要用于试样变性较小的试验，如测定材料弹性模量和规定非比例延伸强度等。

可以应用在电子万能试验机、液压万能试验机、微机控制编织袋拉力试验机等检测设备上。

那么如何使用引伸计？
本文就跟大家讲解下引伸计的使用方法，希望能对您有所帮助。

引伸计的使用方法，总结了6个操作步骤，具体如下：
1、将引伸计轻轻拿起，把标距杆垫片卡在力臂和标距杆之间，压紧两力臂，使两刀刃垂直接触试样（对于CSS2210配引伸计，首先将定位稍插入定位孔内）
2、用弹簧或橡皮筋将引伸计绑在试样上，装好后取出标距杆垫片，使力臂与标距杆之间保持大约0.5mm的间距
3、在试验机控制软件界面，选择WDW100变形测量方式（对于CSS2210选择载荷-变形曲线）
4、引伸计信号显示调零
5、根据测量变形的大小选择放大器衰减档
6、当变形达到试验方案设置的引伸计切换点时，即当材料达到屈服极限时，此时程序窗口有提示，应该迅速取下引伸计。

（对于CSS2210配引伸计，取下定位稍）
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

伸计的使用方法及工作原理引伸计是感受试件变形的传感器，应变计式的引伸计由于原理简单、安装方便，目前是广泛使用的一种类型。

引伸计按测量对象，可分为轴向引伸计、横向引伸计、夹式引伸计。

径向引伸计：用于检测标准试件径向收缩变形，它与轴向引伸计配合用来测定泊松比μ，它将径向变形（或横向某一方向的变形）变换成电量，再通过二次仪表测量、记录或控制另一设备。

夹式引伸计用于检测裂纹张开位移。

夹式引伸计是断裂力学实验中最常用的仪器之一，它较多用在测定材料断裂韧性实验中。

精度高，安装方便、操作简单。

试件断裂时引伸计能自动脱离试件，适合静、动变形测量。

轴向引伸计一、引伸计结构及工作原理：应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。

测量变形时, 将引伸计装卡于试件上, 刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变, 应变片将其转换为电阻变化量, 再用适当的测量放大电路转换为电压信号。

二、引伸计规格：距－两刀口初始间距量程－最大伸长量WDW-100引伸计：标距＝50mm,量程＝10mm（20%）CSS-2210 引伸计：标距＝50mm,量程＝5mm（10%）引伸计工作原理框图三、引伸计使用方法1、对于引伸计，首先将标距卡插入到限位杆和变形传递杆之间；对于CSS2210配引伸计，首先将定位销插入定位孔内；2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件（试件测量部位），用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上；3、对于引伸计：取下标距卡；对于CSS2210配引伸计：取下定位销；（切记：实验前必须检查，以免造成引伸计损坏）4、在试验机控制软件〖实验条件选择〗界面，对于WDW100选择变形测量方式：引伸计；对于CSS－2210选择曲线跟踪方式是载荷－变形曲线；5、引伸计信号显示调零；6、根据测量变形的大小选择放大器衰减档。

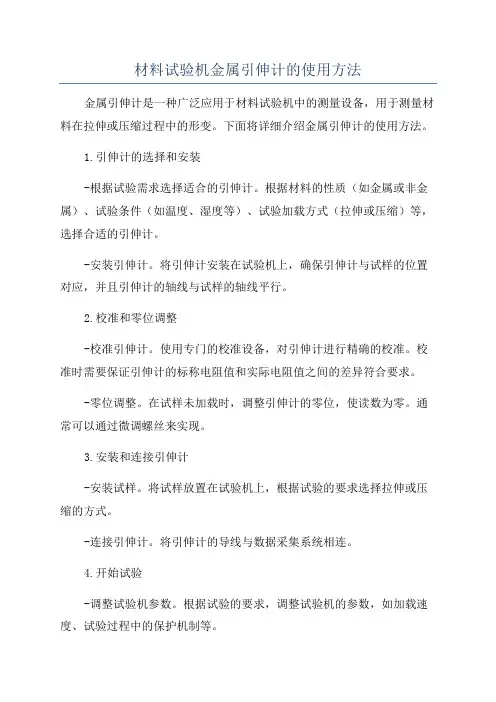

材料试验机金属引伸计的使用方法金属引伸计是一种广泛应用于材料试验机中的测量设备，用于测量材料在拉伸或压缩过程中的形变。

下面将详细介绍金属引伸计的使用方法。

1.引伸计的选择和安装-根据试验需求选择适合的引伸计。

根据材料的性质（如金属或非金属）、试验条件（如温度、湿度等）、试验加载方式（拉伸或压缩）等，选择合适的引伸计。

-安装引伸计。

将引伸计安装在试验机上，确保引伸计与试样的位置对应，并且引伸计的轴线与试样的轴线平行。

2.校准和零位调整-校准引伸计。

使用专门的校准设备，对引伸计进行精确的校准。

校准时需要保证引伸计的标称电阻值和实际电阻值之间的差异符合要求。

-零位调整。

在试样未加载时，调整引伸计的零位，使读数为零。

通常可以通过微调螺丝来实现。

3.安装和连接引伸计-安装试样。

将试样放置在试验机上，根据试验的要求选择拉伸或压缩的方式。

-连接引伸计。

将引伸计的导线与数据采集系统相连。

4.开始试验-调整试验机参数。

根据试验的要求，调整试验机的参数，如加载速度、试验过程中的保护机制等。

-开始试验。

启动试验机，开始加载试样。

同时，数据采集系统将实时采集引伸计的变化，并将其转换为相应的电信号。

5.数据处理与分析-数据采集与记录。

试验机将引伸计的数据通过数据采集系统转换为数字信号，并存储在计算机或其他媒体中。

同时，也需要记录试验过程中的其他参数，如加载力、位移等。

-数据处理与分析。

通过数据处理软件对采集到的数据进行处理和分析，得到所需的试验结果，如应力-应变曲线、抗拉强度、屈服强度等。

6.注意事项-引伸计安装的稳定性。

安装引伸计时需要注意其与试样的位置是否对应、安装是否牢固。

-引伸计的灵敏度。

根据试验的需求选择合适的引伸计灵敏度，确保能够准确测量试样的形变。

-引伸计的保护。

在试验过程中需要注意保护引伸计，避免受到外界干扰和损坏。

-引伸计的温度补偿。

根据试验条件的变化，如温度的变化，需要进行相应的温度补偿，以确保测量结果的准确性。

引伸计安全操作及保养规程引伸计是一种用于测量材料伸长量的仪器，常用于实验室和工业生产中。

由于其灵敏度高，精度优良，因此在实验操作过程中，需要遵守安全操作规程，保障使用者的人身安全和仪器的正常使用寿命。

安全操作规程1. 佩戴个人保护装备在操作引伸计时，操作人员需要佩戴适当的个人保护装备，包括安全鞋、手套、护目镜和防护服等。

2. 清洁仪器表面在进行实验前，需要仔细清洁仪器表面，确保其表面光洁无划痕。

3. 操作前仔细阅读说明书在操作引伸计前，应认真阅读操作说明书和安全警示标语，了解仪器使用方法和注意事项。

4. 操作时避免碰撞和震动在进行实验操作过程中，需要避免对仪器产生碰撞和震动，避免对仪器产生不可逆的损坏。

5. 操作时避免强光直射在操作引伸计时，避免将强光直接照射到仪器上，以免影响仪器的测量精度。

6. 操作仪器时禁止吃食和饮水在进行实验操作时，不得将食品、饮料等物品带到实验室内。

如需要饮水或进食，需要在实验室外进行。

7. 实验结束后注意清理和归位实验结束后，需要对仪器进行清理和归位，确保其整洁和安全存放。

保养规程为保障引伸计的使用寿命和测量精度，需要对仪器进行定期保养和维护。

1. 定期进行清洁在使用引伸计过程中，需要定期对仪器进行清洁，以保持仪器表面整洁无划伤，并确保测量的稳定和精确性。

2. 维护测量精度在使用引伸计进行实验过程中，需要监测和维护其测量精度。

如有需要，需要进行校正和调整。

3. 润滑维护零部件在使用引伸计过程中，润滑零部件可以减少磨损和摩擦等不利影响。

需要定期对零部件进行润滑维护，并确保选用适合的润滑剂。

4. 存放要注意防潮在不使用引伸计时，需要将仪器存放在干燥通风的地方，并避免受潮、发霉等现象的发生。

同时需要避免长时间暴露在阳光和高温环境下。

5. 定期进行维修和更换零部件在使用引伸计的过程中，需要定期进行维修和更换零部件，确保仪器的性能和使用寿命。

以上是引伸计的安全操作和保养规程，我们在使用仪器的时候应该遵守安全操作规程，并且定期进行保养和维护，以保证仪器的正常使用寿命和高精度的测量结果。

引伸计数据处理-回复引伸计数据处理是指通过引伸计（strain gauge）来测量物体变形时，采集和处理所得到的数据。

引伸计是一种用于测量物体受力后变形程度的传感器，它通常采用应变电阻片或挠度计片等形式。

在工程领域，引伸计被广泛应用于结构安全性评估、材料研究和实验测试等领域。

引伸计是一种极为敏感的装置，可以测量物体微小的变化。

它基于应变效应原理，即当物体受到力作用时，其长度、体积或形状会发生变化。

引伸计将这种变化转换成电阻或电压的变化。

通过测量电阻或电压的变化，我们可以了解物体所受到的力的大小、分布和方向，从而进行相关的分析和判断。

引伸计数据的处理是引伸计应用的关键环节。

首先，我们需要将引伸计安装在待测物体上。

通过粘贴或焊接等方式将引伸计固定在物体的表面。

引伸计的安装位置需要经过精确测量和分析，以确保得到可靠的数据。

接下来，我们需要接入电源和数据采集系统。

引伸计的输出通常是一个电阻或电压信号，需要通过数据采集系统转换成数字信号进行处理。

数据采集系统负责将引伸计输出的信号采集、采样和转换成计算机可识别的格式。

一般情况下，我们需要使用滤波器来滤除噪音和干扰，以保证数据的准确性。

在数据采集系统转换成数字信号之后，我们可以对数据进行处理和分析。

数据处理的方法有很多种，可以根据具体需求选择合适的方法。

常见的处理方法包括滤波、平滑、放大、修正和校正等。

通过这些方法，我们可以更准确地得到物体受力变形的数据。

一旦得到了引伸计数据，我们可以进一步进行数据分析和应用。

引伸计数据可以用来计算物体的应力、应变、弹性模量等物理参数。

通过对这些参数的分析，我们可以评估物体的结构安全性、材料的性能特征和实验测试的结果等。

引伸计数据处理的结果通常以图表、曲线和报告的形式呈现，以便于数据的理解和使用。

在实际应用中，引伸计数据处理的过程需要精确可靠，并需要合适的算法和软件支持。

同时，人工的经验和专业知识也是不可或缺的。

只有通过科学合理的处理和分析，才能得到准确可靠的数据结果。

电子引伸计安全操作及保养规程一、前言电子引伸计广泛应用于材料力学测试领域，作为一种常见的测试仪器，使用过程中应该注意其安全操作和正确使用，以确保测试结果的准确性和操作人员的安全。

同时，在日常使用中需按照规定实行保养管理，以延长仪器寿命和保证测量精度。

该规程为保障操作安全和机器正常使用，故而需要执行。

二、操作规范1. 准备工作在使用电子引伸计进行测试前，必须了解其基本构造和性能特点，以及正确的操作技巧。

同时，应进行以下准备工作：•检查仪器及相关配件的完整性和操作状态；•保持测试区域安静和有序，避免外来干扰；•执行相关安全操作：关闭开关电源、断开控制系统，将卡盘移动到原点位置等。

2. 启动电子引伸计在进行测试前，必须确保电子引伸计启动正常，并符合依据规定设置测试参数。

一般启动流程如下：1.测试前电源及控制通电。

2.打开机器电源开关和控制系统开关。

3.合理设置测试参数 (最大载荷、最小分辨率、变形量、测试速度等)。

3. 仪器操作（1）样品夹持获得测试材料后，一定要检查样品的质量、尺寸和位置是否符合标准，然后将样品夹持于测试机的夹具上。

使用样品夹具应注意以下事项：1.样品应保证放置平整，压紧均匀，夹紧力度适中，切勿过紧或过松；2.样品夹具不应使用损坏或异形的夹具，以免影响试验结果或损坏仪器。

（2）仪器检测在电子引伸计进行测试前，必须进行其内部性能的检测，以确保仪器的正常工作。

仪器内部检测操作流程如下：1.断开夹具，使引伸计垂直安放；2.依据要求选择相应的测试程序；3.点击菜单按钮，进行仪器的内部检测。

（3）开始测试进行测试前，应执行以下步骤:1.将测试夹具调整至合适位置，保证电子引伸计不会有或产生摇晃；2.使用软件根据要求输入测试参数；3.操作员需要留意整个测试过程中的变形及载荷指示，记录符合标准或运行状况；（4）测试结束测试结束后，要及时关闭仪器和电源，记下测试结果，并备份数据存储。

若遇到异常情况，应及时记录，上报并按照要求进行处理，保证测试结果的准确性。

产品简介：德国进口RTSS高清视频引伸计应用于材料试验的应变测量如拉伸试验机，在拉伸试验中，高分辨率摄像头可对有标线的拉伸试样进行图象记录，可通过高性能实时图象分析功能测量两个标线之间的距离，实现轴向与径向应变测量.弹性模量的测量，泊松比的测量等。

视频引伸计特点：可用于一般引伸计不能测量的金属箔、塑料薄膜等材料变形测量。

德国进口RTSS高清视频引伸计由于能够测量整个试验过程中的变形量而自动测量真实应变、断裂伸长率及总伸长率。

可任意设定原始标距，标距误差对应变量不产生任何影响。

自动识别被测物的位置。

按文件形式存储图像，并可随时调出及打印。

无需接触试样无需与力学传感器进行连接、固定、高精度、对试样无影响，无破坏可实现试样破断的测量（没有传感器的限制）；应用广泛，可应用于不同领域的所有材料、可用于软质和硬质材料的试验、可用于金属材料非金属材料的拉伸试验、压缩试验等；变形测量范围大，试样尺寸范围：几毫米到几米、应变测量从20µm/m至1000%适用于小型及大型拉力试验机，一个系统可用于同一个试验室中的多个试验机及多个任务；馥勒视频引伸计可实时图像拍像，试样标记简单便捷，可应用于微小试样，并可将图像放大至可视范围、可对文件和质量控制进行记录、高精度，可实现纵向和横向的同步测量可快速进行系统设置、可对试样进行精确校准馥勒视频引伸计拥有先进的用户界面，用户界面简单直观，只需短时间的培训即可掌握，建立模板可对不同试验进行快速设置。

主要技术参数：分辨率：0.002%strain；采样频率50HZ应变测量范围：20-100mm可选纵向应变、横向应变的测量带有实时分析功能的视频引伸计测控软件可选的测试设置应用和模板应用CCD高分辨率高精度摄像数据多种传输方式，与馥勒拉伸试验机万能试验机连接可调整及直观的用户界面，用于不同试验设置及用途的模板，多线程分析内核支持多内核处理器以降低处理器工作负荷，软件可被用于拉伸试验机的控制电脑上。

材料试验机金属引伸计的使用方法发布时间：2012-12-12材料试验机金属引伸计的使用方法一、电子万能材料试验机使用的引伸计结构及工作原理：应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。

测量变形时,将引伸计装卡于试件上,刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变,应变片将其转换为电阻变化量,再用适当的测量放大电路转换为电压信号。

二、电子万能材料试验机使用的引伸计使用方法1、首先将标距卡插入到限位杆和变形传递杆之间;2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件(试件测量部位)，用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上;3、取下标距卡;(切记：实验前必须检查，以免造成引伸计损坏)4、在试验机控制软件〖实验条件选择〗界面，选择变形测量方式：引伸计;5、引伸计信号显示调零;6、根据测量变形的大小选择放大器衰减档。

引伸计是感受试件变形的传感器传感器，应变片式的引伸计由于原理简单、安装方便，目前是广泛使用的一种类型。

引伸计按测量对象，可分为轴向引伸计、横向（径向）引伸计、夹式引伸计。

径向引伸计：用于检测标准试件径向收缩变形，它与轴向引伸计配合用来测定泊松比μ，它将径向变形(或横向某一方向的变形)变换成电量，再通过二次仪表测量、记录或控制另一设备。

夹式引伸计：用于检测裂纹张开位移。

夹式引伸计是断裂力学实验中最常用的仪器之一，它较多用在测定材料断裂韧性实验中。

精度高，安装方便、操作简单。

试件断裂时引伸计能自动脱离试件，适合静、动变形测量。

三、电子万能材料试验机使用的引伸计规格：标距——两刀口初始间距量程——最大伸长量如果需要做σ0.2，就需要引伸计。

一般结构钢机械性能试验不用引伸计。

引伸计一般用于屈服强度台阶不明显的材料。

不要引伸计的拉伸曲线，是把标距以外的变形等干扰都包含进曲线了。

试验的可靠性或称准确性值得商榷。

用引伸计才是最准确的。

引申计的量程小，一般用在屈服和屈服之前使用，如在屈服后继续使用，会损坏引申计。
