建筑工程图纸代号大全94733

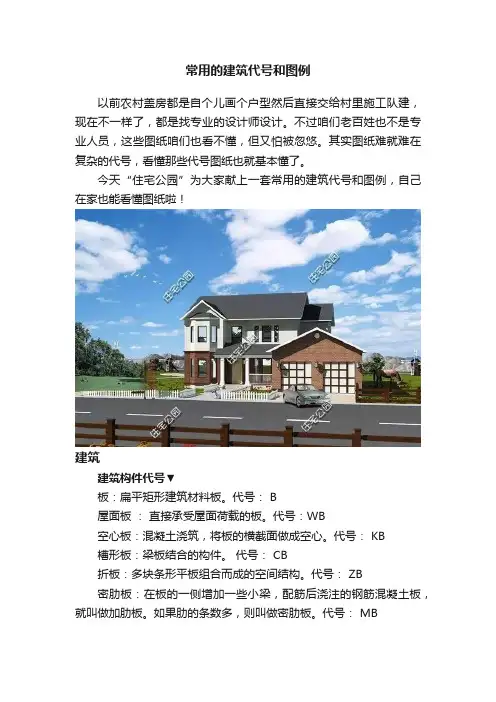

常用的建筑代号和图例以前农村盖房都是自个儿画个户型然后直接交给村里施工队建，现在不一样了，都是找专业的设计师设计。

不过咱们老百姓也不是专业人员，这些图纸咱们也看不懂，但又怕被忽悠。

其实图纸难就难在复杂的代号，看懂那些代号图纸也就基本懂了。

今天“住宅公园”为大家献上一套常用的建筑代号和图例，自己在家也能看懂图纸啦！建筑建筑构件代号▼板：扁平矩形建筑材料板。

代号： B屋面板：直接承受屋面荷载的板。

代号：WB空心板：混凝土浇筑，将板的横截面做成空心。

代号： KB槽形板：梁板结合的构件。

代号： CB折板：多块条形平板组合而成的空间结构。

代号： ZB密肋板：在板的一侧增加一些小梁，配筋后浇注的钢筋混凝土板，就叫做加肋板。

如果肋的条数多，则叫做密肋板。

代号： MB楼梯板：指楼梯休息平台之间的板。

代号： TB盖板或沟盖板：采用钢格板制造的沟盖板。

代号：GB挡雨板或檐口板：结构外墙体和屋面结构板交界处的屋面结构板顶。

代号： YB吊车安全走道板：用来检修吊车。

代号： DB墙板：由墙和楼板组成承重体系的房屋结构。

代号： QB天沟板：建筑物屋面两胯间的下凹部分。

代号：TGB梁：由支座支承，承受的外力以横向力和剪力为主，以弯曲为主要变形的构件。

代号： L屋面梁：在屋面结构中承受来自檩条、屋面板压力的主要结构构件。

代号：WL吊车梁：用于专门装载厂房内部吊车的梁。

代号： DL单轨吊：吊挂在巷道上空的特制工字钢作轨道。

代号： DDL轨道连接：连接吊车轨道。

代号： DGL车挡：是以片石浆砌而成，也有以钢轨焊制的阻挡物。

代号： CD 圈梁：房屋的基础上部的连续的钢筋混凝土梁。

代号： QL过梁：砌体结构房屋墙体门窗洞上常用的构件。

代号： GL连系梁：联系结构构件之间的系梁。

代号： LL基础梁：地基土层上的梁。

代号： JL楼梯梁：楼梯的主要承重结构，通常在踏板下。

代号：TL框架梁：两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

工程图纸名词大全建筑工程图是以投影原理为基础，按国家规定的制图标准，把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样，并同时标明工程所用的材料以及生产、安装等的要求。

它是工程项目建设的技术依据和重要的技术资料。

建筑工程图包括方案设计图、各类施工图和工程竣工图。

由于工程建设各个阶段的任务要求不同，各类图纸所表达的内容、深度和方式也有差别。

方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的图样，作为技术档案保存起来，以便于需要的时候随时查阅。

建筑总平面图建筑总平面图是表明一项建设工程总体布置情况的图纸。

它是在建设基地的地形图上，把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。

主要标明新建平面形状、层数、室内外地面标高，新建道路、绿化、场地排水和管线的布置情况，并标明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。

由于建设工程的性质、规模及所在基地的地形、地貌的不同，建筑总平面图所包括的内容有的较为简单，有的则比较复杂，必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。

建筑施工图建筑施工图简称建施。

它一般由设计部门的建筑专业人员进行设计绘图。

建筑施工图主要反映一个工程的总体布局，标明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等，用来作为施工定位放线、内外装饰做法的依据，同时也是结构施工图和设备施工图的依据。

建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。

建筑工程施工图建筑工程施工图简称施工图，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。

具有图纸齐全、表达准确、要求具体的特点。

工程图纸名词大全建筑图纸符号大全在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号，下面谈谈一些经验，1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。

小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。

5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。

“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。

mu10代表贝灰砂砖的抗压强度平均值≥10mpa。

6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。

7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。

待拆掉模板后再砌墙体。

工程图纸名词大全建筑工程图是以投影原理为基础，按国家规定的制图标准，把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样，并同时标明工程所用的材料以及生产、安装等的要求。

它是工程项目建设的技术依据和重要的技术资料。

建筑工程图包括方案设计图、各类施工图和工程竣工图。

由于工程建设各个阶段的任务要求不同，各类图纸所表达的内容、深度和方式也有差别。

方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的图样，作为技术档案保存起来，以便于需要的时候随时查阅。

建筑总平面图建筑总平面图是表明一项建设工程总体布置情况的图纸。

它是在建设基地的地形图上，把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。

主要标明新建平面形状、层数、室内外地面标高，新建道路、绿化、场地排水和管线的布置情况，并标明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。

由于建设工程的性质、规模及所在基地的地形、地貌的不同，建筑总平面图所包括的内容有的较为简单，有的则比较复杂，必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。

建筑施工图建筑施工图简称建施。

它一般由设计部门的建筑专业人员进行设计绘图。

建筑施工图主要反映一个工程的总体布局，标明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等，用来作为施工定位放线、内外装饰做法的依据，同时也是结构施工图和设备施工图的依据。

建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。

建筑工程施工图建筑工程施工图简称施工图，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。

具有图纸齐全、表达准确、要求具体的特点。

代号大全柱的代号大全1.框架柱:KZ2.转换柱:ZHZ3.芯柱:XZ4.梁上柱:LZ5.剪力墙柱QZ6.构造柱:GZ7.构造边缘柱:GBZ 8.构造角柱:GJZ 9.约束边缘柱:YBZ10.普通柱:Z 11.暗柱:AZ 12.扶壁柱:FBZ13.约束边缘端柱;YDZ 14.约束边缘暗柱;YAZ 15.约束边缘翼墙柱;YYZ 16.约束边缘角柱；YJZ 17.构造边缘端柱；GDZ 18.构造边缘暗柱；GAZ 19.构造边缘翼墙柱；GYZ 20.构造边缘转角柱；GJZ21.梯柱；TL 22.框支柱：KZZ各种梁代号大全1.连梁:LL2.暗梁:AL3.悬挑梁:XL4.框架梁:KL5.框支梁:KZL6.边框梁:BKL7.跨高比不小5的梁:LLK 8.框扁梁:KBL 9.屋框梁:WKL 10.井子梁:JZL 11.梯梁:TL 12.基础梁；JL13.现浇过梁；XGL 14.门过梁;MGL 15.板梁；BL16.梁；L 17.承台梁：CTL 18.圈梁：QL19.单轨吊车梁：DDL 20.吊车梁：DL 21.基础次梁：JCL22.梁垫：LD 23.地下框梁：DKL 24.基础主梁：JZL板的代号大全1 / 61.楼板:LB2.屋面板WB3.悬挑板:XTB4.折板:ZB5.梯板:TB6.平台板:PTB7.柱上板:ZSB8.跨中板带:KZB 9.升降板:SJB 10.后浇带:HJD11.板开洞:BD 12板翻边:FB 13.板加腋:JY14.纵筋加强带；JQD 15.柱帽；ZM 16.板挑檐；TY17.角部加强筋；Crs 18.悬挑阳角放射筋；Ces 19悬挑阴角放射筋；Cis20.抗冲切箍筋；Rh 21.抗冲切弯起筋；Rb 22.密肋板：MB23.天沟板：TGB 24.阳台栏板：YB 25.条形基础底板：TJB26.梁板式筏型基础平板：LPB 27.盖板或沟盖板：GB 28.槽型板：CB29.墙板:QB 30.吊车安全走道板：DB 31.挡雨板或檐口板:YB平板式筏板基础柱下板带；ZXB 跨中板带；KZB 平板筏基础平板；BPB 上柱墩：SZD 下柱墩：XZD 外包式柱脚：WZJ 埋入式柱脚：MZJ独立基础代号大全普通独立基础阶型：DJj 普通独立基础坡型：DJp杯口独立基础阶型：BJj 杯口独立基础坡型：BJp条形基础代号大全条形基础底板坡型：TJBp 条形基础地板阶型：TJBj建筑符号洞类代号大全消防洞；XD 暖气洞；ND 电气洞:DD 预埋洞:SD2 / 6矩形洞：JD 设备预留洞：SD 圆形洞口：YD 洞口：DK建筑其他构件代号大全钢筋骨架：G 钢筋网：W 窗端壁：TD 预埋件：M阳台：YT 雨棚：YP 柱间支撑：DC 垂直支撑：ZC水平支撑:SC 地沟：DG 设备基础：SJ 支架：ZJ钢架：GJ 框架：KJ 窗架：CJ 托架：TJ屋架：WJ 檩条;LT 车档：CD 轨道链接：DG桩：ZH 地下外墙：DWQ 推拉门：TLM 窗：C天窗：TC 门连窗：MLC 门:M 屋门:WM电动保温门：DLM 幕墙窗：MQC 防盗门FDM人防图纸字母代号大全1．FJM6027：防火卷帘（一般为特级），洞口尺寸6000宽*2700高2．FMDB6027：防护密闭封堵板（人防钢结构封堵构件），洞口尺寸6000宽*2700高3．HM1220：钢筋混凝土密闭门（人防门），洞口尺寸1200宽*2000高4．HK600：悬板式防爆波活门（人防门），洞口尺寸620宽*1400高，600表示设备接管直径5．HFM2020：钢筋混凝土防护密闭门（人防门），洞口尺寸2000宽*2000高6．GHSFM6027：钢结构活门槛双扇防护密闭门（人防门），洞口尺寸6000宽*2700高7.临空墙：LKQ 8.人防墙：RFQ 9.防火墙：FHQ10.混凝土活门槛防火门：HHFM 11.钢制防火门:GFM12.钢制活门槛防火门：GHFM3 / 6水电安装图纸代号大全CE：沿顶板明敷 YJV：电缆 SYV：电视线PE：接地（黄绿相兼） PEN：接零（蓝色） SC：钢管 CT：桥梁WC：沿墙暗敷设 WS：沿墙明敷设 CC：沿顶板暗敷设 F：暗敷在地板内3项线（火线）：A项（黄）B项（绿）C项（红）PC：PVC聚乙烯阻燃性塑料管 MEB:总等电位 L:火线 N:零线PE:地线 A、B、C:三相电 U、V、W:三相电R、S、T:三相电 G:发电机 M:发电机 AC:交流VCC:正极 NO:常开触点 NC:常闭触点排水工程图纸字母大全给水管道J(如果分高低区，通常用首字母G表示高区,D表示低区。
