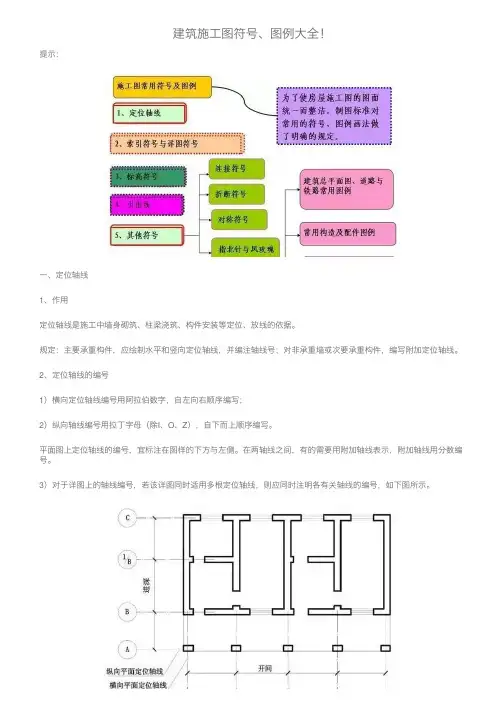

建筑施⼯图符号、图例⼤全！提⽰：⼀、定位轴线1、作⽤定位轴线是施⼯中墙⾝砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定：主要承重构件，应绘制⽔平和竖向定位轴线，并编注轴线号；对⾮承重墙或次要承重构件，编写附加定位轴线。
2、定位轴线的编号1）横向定位轴线编号⽤阿拉伯数字，⾃左向右顺序编写；2）纵向轴线编号⽤拉丁字母（除I、O、Z），⾃下⽽上顺序编写。
平⾯图上定位轴线的编号，宜标注在图样的下⽅与左侧。
在两轴线之间，有的需要⽤附加轴线表⽰，附加轴线⽤分数编号。
3）对于详图上的轴线编号，若该详图同时适⽤多根定位轴线，则应同时注明各有关轴线的编号，如下图所⽰。
⼆、索引符号与详图符号1）详细表⽰某些重要局部，需要另绘制其详图进⾏表达。
2）对需⽤详图表达部分应标注索引符号，并在所绘详图处标注详图符号。
点这免费下载施⼯技术资料三、标⾼符号标⾼是标注建筑物⾼度⽅向的⼀种尺⼨形式，以⽶为单位。
绝对标⾼：以青岛附近黄海平均海平⾯为零点测出的⾼度尺⼨，它仅使⽤在建筑总平⾯图中。
相对标⾼: 以建筑物底层室内地⾯为零点测出的⾼度尺⼨。
建筑标⾼: 指楼地⾯、屋⾯等装修完成后构件的表⾯的标⾼。
如楼⾯、台阶顶⾯等标⾼。
结构标⾼: 指结构构件未经装修的表⾯的标⾼。
如圈梁底⾯、梁顶⾯等标⾼。
四、引出线五、其他符号1、连接符号：对于较长的构件，当其长度⽅向的形状相同或按⼀定规律变化时，可断开绘制，断开处应⽤连接符号表⽰。
连接符号为折断线(细实线)，并⽤⼤写拉丁字母表⽰连接编号。
2、折断符号2、折断符号1）直线折断：当图形采⽤直线折断时，其折断符号为折断线，它经过被折断的图⾯。
2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。
3、对称符号当房屋施⼯图的图形完全对称时，可只画该图形的⼀半，并画出对称符号，以节省图纸篇幅。
4、指北针在总平⾯图及底层建筑平⾯图上，⼀般都画有指北针，以指明建筑物的朝向。
5、风向频率玫瑰图⽤来表⽰该地区常年的风向频率和房屋的朝向。
