电路基本分析期末考试卷一、选择题（每题2分，共20分）1. 电路中基本元件的伏安特性是描述元件电压与电流关系的曲线，以下哪种元件的伏安特性是线性的？A. 电阻B. 电容C. 电感D. 二极管2. 在串联电路中，各元件的电流关系是什么？A. 电流相等B. 电流不等C. 电压相等D. 电阻相等3. 欧姆定律描述了电阻、电流和电压之间的关系，其数学表达式是：A. V = IRB. V = I + RC. I = V + RD. I = V - R4. 基尔霍夫电流定律（KCL）适用于：A. 所有电路B. 仅直流电路C. 仅交流电路D. 仅线性电路5. 一个电路中，总功率等于：A. 所有电阻的功率之和B. 所有电压的功率之和C. 所有电流的功率之和D. 所有电源的功率之和二、填空题（每空1分，共10分）6. 电路中最基本的元件有________、________和________。
7. 当电路中的电阻为纯电阻时，电路的功率因数为________。
8. 电容元件的储能公式为________，电感元件的储能公式为________。
9. 根据基尔霍夫电压定律（KVL），在任何闭合回路中，沿着回路的________等于________。
10. 一个电路的频率响应是指电路对不同频率信号的________。
三、简答题（每题5分，共20分）11. 解释什么是叠加定理，并给出一个应用叠加定理的例子。
12. 什么是戴维南定理，它在电路分析中有什么作用？13. 说明什么是谐振电路，并描述其在电路中的作用。
14. 什么是功率因数，它对电路的效率有什么影响？四、计算题（每题15分，共30分）15. 给定一个由三个电阻R1=100Ω，R2=200Ω，R3=300Ω串联组成的电路，求电路的总电阻和总电流，假设电源电压为24V。
16. 考虑一个RLC串联电路，其中R=10Ω，L=0.5H，C=1/(1600π)F，电源频率为50Hz。
电路基本分析电路基础期末考试试卷及答案电路基本分析电路基础期末考试试卷1 A卷一、判断题(每题2分)1.在换路瞬间，如果电感电流不跃变，则电感电压将为零。
（）2.当电感元件在某时刻t的电流i(t) = 0时，电感元件两端的电压u(t)不一定为零；同样，当u(t) = 0时，i(t)不一定为零。
3.实际电源的两种模型，当其相互等效时，意味着两种模型中理想电压源和理想电流源对外提供的功率相同。
（）4.某三层楼房的用电由三相对称电源供电，接成三相四线制系统，每层一相。
当某层发生开路故障时，另二层电器一般不能正常工作。
（）5.如图所示，当i1按图示方向流动且不断增大时，i2的实际方向如图所示。
（）M分享于上学吧资料分享课后答案二、填空题(每题1分)1.正弦量的三要素是指（）、（）、（）2.线性无源二端网络的阻抗与网络的结构、元件参数及（）有关。
3.复功率~S的定义为~S=（），它的实部表示（）功率，它的虚部表示（）功率，它的模表示（），它的辐角表示（）。
4.对称三相电路中，电源线电压为220V，负载作三角形联结，每相阻抗Z= 22Ω，则线电流为（）；三相总有功功率为（）。
5.由q -u平面中一条曲线所确定的元件称为（）元件；由ψ-i平面中一条曲线所确定的元件称为（）元件。
6.只具有单一节点对的电路的节点电压方程U =（），它称为（）定理。
7. n个节点、b条支路的连通图，其树支数为( )，连支数为( )。
8.已知某无源网络的导纳Y = (2 + j2)S，则该网络的阻抗为（）Ω，网络为（）性。
9.选择u、i为关联参考方向时，50 Ω电阻元件的u、i关系为（），100μF电容元件的u、i关系为（）,10mH电感元件的u、i关系为（）。
10. RLC串联电路中，R = 50 Ω，L = 50 mH，C = 10μF；电源电压U=100V，则谐振时电S流I = ( )；品质因数Q = ( )。
11.试为(a)、(b)两个图各选两种树，分别画在括号内。

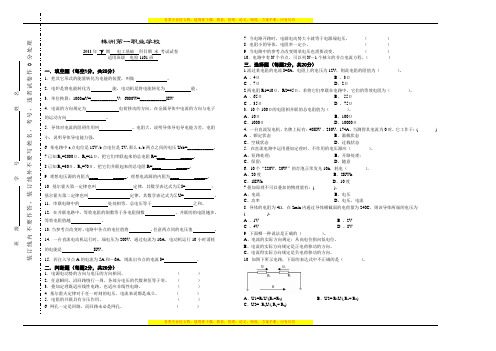

株洲第一职业学校 2011年 下 期 电工基础 科目期 末 考试试卷 适用班级 电检1101班 一．填空题（每空1分，共25分） 1．把其它形式的能量转化为电能的装置，叫做 。
2．电炉是将电能转化为 能，电动机是将电能转化为 能。
3．单位换算：1000mV=____________V ；6000W=____________KW. 4．电流的方向规定为 电荷移动的方向，在金属导体中电流的方向与电子的运动方向 。
5．导体对电流的阻碍作用叫 。
电阻大，说明导体导电导电能力差，电阻小，说明导体导电能力强。
6. 某电路中a 点电位是12V ，b 点电位是2V ，那么a ，b 两点之间的电压Uab=____________。
. 7.已知R 1=2000Ω，R 2=11Ω，把它们串联起来的总电阻R=____ ______。
8.已知R 1=30Ω，R 2=70Ω，把它们并联起来的总电阻R=____ ______。
9. 理想电压源的内阻为____ ______，理想电流源的内阻为____ ______。
10. 基尔霍夫第一定律也叫 定律，其数学表达式为∑I= ； 基尔霍夫第二定律也叫 定律，其数学表达式为∑U= 。
11．串联电路中的 处处相等，总电压等于 之和。
12．在并联电路中，等效电阻的倒数等于各电阻倒数 。
并联的的电阻越多，等效电阻值越 。
13．当参考点改变时，电路中各点的电位值将 ，任意两点间的电压值 。
14．一台直流电动机运行时，端电压为200V ，通过电流为10A ，电动机运行10小时消耗的电能是 KW 。
15．若注入节点A 的电流为5A 和－6A ，则流出节点的电流I= 。
二．判断题（每题2分，共20分） 1．电源电动势的方向与电压的方向相同。
（ ） 2．任意瞬间，沿回路绕行一周，各部分电压的代数和恒等于零。
（ ） 3．叠加定理既适应线性电路，也适应非线性电路。
（ ） 4. 基尔霍夫定律对于任一时刻的电压、电流来说都是成立。
（勤奋、求是、创新、奉献）2011～2012学年第一学期主考教师：高歌学院班级__________ 姓名__________学号___________《电路分析基础》期末试卷B答案（本卷测试时间120分钟）一、（本题共10小题，每小题2分，共20分）判断题：(在正确结论后面打√否则×)1.对交流而言，电容相当于开路，电感相当于短路。
（×）2.二阶电路是指用二阶微分方程描述的电路。
（√）3.一阶电路的全响应是暂态响应与稳态响应的叠加。
（√）4.基尔霍夫定律不适于动态电路的分析。
（×）5.相量是一个表示正弦量幅值和相位的复数。
（√）6.电感的单位是欧姆。
（×）7.叠加定理可用于不同频率的正弦电路分析。
（√）8.复功率的单位是“乏(V AR)”。
（×）9.在一个完备的正弦电流电路中，视在功率满足功率守恒。
（×）10.三相电源对称、三个负载完全相同的三相电路是三相对称电路。
（√）二、（本题共10小题，每小题2分，共20分）选择题：1. 一阶电路分析中，当换路后独立激励源ｉs =0，ｕs =0时的响应是 d 。
a. 不确定 b. 零状态响应 c. 全响应 d. 零输入响应2. 在RC 电路中当C =0.2F ，时间常数τ=10s 则R= b 。
a. 5Ω b. 50Ω c. 0.02Ω d. 2Ω3. 齐次一阶微分方程的通解形式为 a 。
a. pt Aeb. A ϕ∠c. 100sin t ωd. cos()A t ωϕ+ 4. 一阶电路分析中的三要素是指 b 。
a. 模、阻抗角、瞬时值b. 稳态值、初始值、时间常数c. 频率、最大值、初相角d.. 有功功率、无功功率、视在功率5. 在RLC串联电路中若R <，则电路特性是 c 。
a. 无阻尼 b. 临界阻尼 c. 欠阻尼 d. 过阻尼6. 在RLC 串联正弦电路中R =40Ω, X C =150Ω，X L =110Ω，则电路的阻抗是 a 。

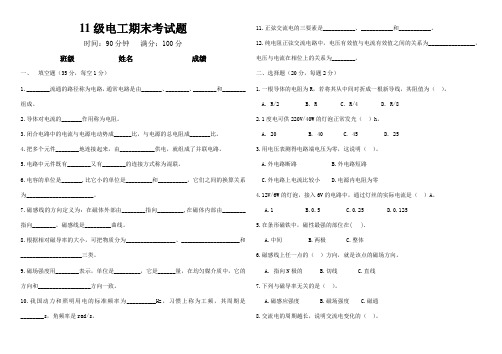

11级电工期末考试题时间：90分钟满分：100分班级姓名成绩一、填空题（35分，每空1分）1.________流通的路径称为电路，通常电路是由_______、________、________和________组成。
2.导体对电流的_______作用称为电阻。
3.闭合电路中的电流与电源电动势成______比，与电源的总电阻成_______比。
4.把多个元件________地连接起来，由____________供电，就组成了并联电路。
5.电路中元件既有________又有________的连接方式称为混联。
6.电容的单位是_______,比它小的单位是_________和__________，它们之间的换算关系为_______________________。
7.磁感线的方向定义为：在磁体外部由________指向_________,在磁体内部由________指向________。
磁感线是_________曲线。
8.根据相对磁导率的大小，可把物质分为_________________、____________________和_____________________三类。
9.磁场强度用________表示，单位是_________，它是______量，在均匀媒介质中，它的方向和__________________方向一致。
10.我国动力和照明用电的标准频率为__________Hz，习惯上称为工频，其周期是________s，角频率是rad/s。
11.正弦交流电的三要素是___________、___________和___________。
12.纯电阻正弦交流电路中，电压有效值与电流有效值之间的关系为________________，电压与电流在相位上的关系为________。
二、选择题（20分，每题2分）1.一根导体的电阻为R，若将其从中间对折成一根新导线，其阻值为（）。
A. R/2B. RC. R/4D. R/82.1度电可供220V/40W的灯泡正常发光（）h。

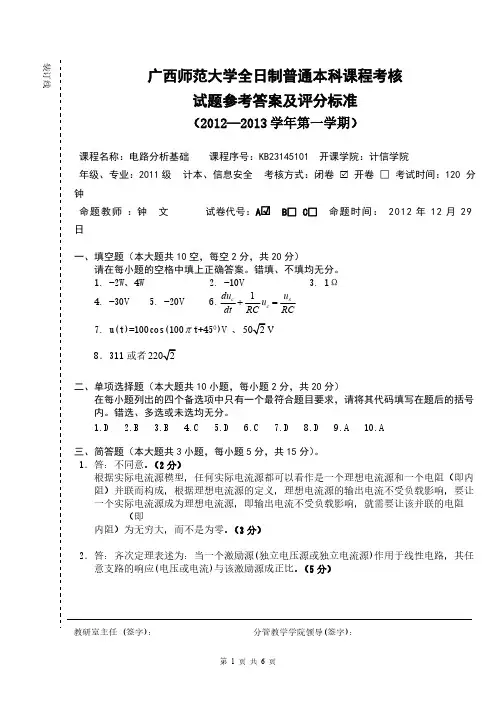

广西师范大学全日制普通本科课程考核试题参考答案及评分标准（2012—2013学年第一学期）课程名称：电路分析基础 课程序号：KB23145101 开课学院：计信学院年级、专业：2011级 计本、信息安全 考核方式：闭卷 开卷 □ 考试时间：120 分钟 命题教师：钟 文 试卷代号：A B□ C□ 命题时间：2012年12月29□√日一、填空题（本大题共10空，每空2分，共20分）请在每小题的空格中填上正确答案。
错填、不填均无分。
1. -2W 、4W 2. -10V 3. 1Ω 4. -30V 5. -20V 6. 1c s c du u u dt RC RC +=7. u(t)=100cos(100t+450)V 、Vπ8．311或者二、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个最符合题目要求，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.D 2.B 3.B 4.C 5.D 6.C 7.D 8.D 9.A 10.A 三、简答题（本大题共3小题，每小题5分，共15分）。
1．答：不同意。
（2分） 根据实际电流源模型，任何实际电流源都可以看作是一个理想电流源和一个电阻（即内 阻）并联而构成，根据理想电流源的定义，理想电流源的输出电流不受负载影响，要让 一个实际电流源成为理想电流源，即输出电流不受负载影响，就需要让该并联的电阻（即 内阻）为无穷大，而不是为零。
（3分） 2．答：齐次定理表述为：当一个激励源(独立电压源或独立电流源)作用于线性电路，其任 意支路的响应(电压或电流)与该激励源成正比。
（5分）装订线3．答：如果求出电路中所有的节点电位，那么就可以由节点电位之差得到所有支路电压，而 根据支路的伏安关系可知，只要知道了电路的所有支路电压，就可以求解出电路中任何支 路上的电流，进而求出电路中任何一处的电流、电压、功率，也就是说支路电流是完备的 电路变量。
《电路分析》练习题一、填空题1、由理想电路元件构成的、与实际电路相对应的电路称为件构成的低、中频电路的分析。
2、电路分析的基本依据是两类约束方程。
3、理想电压源输出的电压值恒定，输出的电流由它本身和外电路共同决定；理想电流源输出的值恒定，输出的电压由它本身和外电路共同决定。
4、在多个电源共同作用的空宜电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的叠加，称为叠加定理。
8、图2所示单口网络的短路电流i sC n 1 A。
+6V「) .i sc图12、5F的线性电容的端口特性为U =0.2q。
电路模型，这类电路只适用集总参数元电流5、自动满足基尔霍夫第一定律的电路求解法是回路电流法6、7、自动满足基尔霍夫第二定律的电路求解法是1所示电路中电流i = ____ 2节点电压法9、3所示电路中电压u= _^410V +亠2V +10、图4所示单口网络的等效电阻11、动态电路是指含有动态元件的电路, 其电路方程是微分方程。
屮=3i +4的二端电路元件是__电感0.2F电容并联电路的时间常数为15、1 n电阻和2H电感并联一阶电路中，电感电压零输入响应为U L（^）^0'5t V。
16、RLC并联正弦电流电路中，I R =3AI L =1A,l c =5A则总电流为 5 Ao17、电流源i sc(t) =8cost A与电阻R o =2。
并联单口网络向外传输的最大平均功率为16 W18.如图5所示谐振电路，已知U s=100mv,则谐振时电压Uc= V19.如图20、将图21、将图25 02niH= 0.1/0卩6所示电路，已知R=3Q, 05L=1 Q ,l=10 A ，贝y|R =■了;0---- --- ----- I^-L-P7所示电压源等效为电流源时,18V 10其电流源8所示电流源等效为电压源时，其电压源6AI S ，内阻R s Q。
U S=_V,内阻R s =_Qo513、端口特性为1410O元件。
xxxxx 学校2011——2012年度上期期末考试试题科目《电工技术基础与技能》 （时间：90分钟，满分：100分）一、填空题（每题2分，共28分）1、电路是由 、 、 和开关组成。
2、１度电表示１千瓦的功率做功１小时所消耗的电量，所以１度又叫１ 。
3、已知电源电动势为E ，电源的内阻压降为Uo ，则电源的端电压U= 。
4、超导状态下，导体的电阻R=_____,如果利用超导体输电线进行远距离输电，导线_______(填“会”或“不会”)发热。
5、在一定 下，导体的电阻和它的长度成 ，而和它的面积成 ，其表达式为 。
6、某复杂直流电路有ｎ条支路，ｍ个节点（ｎ＞ｍ），用支路电流法求解时，应先列出 个节点方程，后再列出 个回路电压方程． 7、伏安法测电阻，采用电流表外接法，由于电压表的分流，这样算出来的电阻值要比实际的阻值要 。
二、单项选择题,把正确答案填在下表中（每题2分，共32分）。
1、有一段导体电阻8Ω，将它均匀拉长为原来的2倍，则导线电阻变为原来的（）倍。
A 、 32B 、 2C 、16D 、42、“220V 、40W ”的白炽灯，每天使用5小时，每月按30天计算，一个月耗电（ ） A 、10度B 、6度C 、3度D 、30度3、电路中的（ ）状态是比较危险的，我们应尽量避免。
Ａ 短路 Ｂ 断路 Ｃ 通路 Ｄ 闭路4、两个电阻R1，R2并联，等效电阻为（ ）A 、B 、R 1-R 2C 、D 、5、 有一电流表，内阻为100Ω，满偏电流为3mA ，若要把它改装成量程为3A 的电流表，则需（ ）的电阻。
A 、串0.1ΩB 、串 10ΩC 、并0.01ΩD 、并 0.1Ω 6、如图1所示，已知Ｒ１＝Ｒ２＝Ｒ３＝１２Ω，则ＡＢ间的总电阻为（ ）．Ａ、１８Ω Ｂ、４Ω Ｃ、０Ω Ｄ、３６Ω （图1）7、电荷的基本单位是（ ）A 、安.秒B 、 安培C 、 库仑D 、千克8、某用电器两端电压为220V ，通过的电流为2A ，；当两端电压降为200V 时，该用电器的电阻为（ ）A 、 100ΩB 、110ΩC 、440ΩD 、400Ω9、两个阻值均为1000Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比（ ）A 、2:1B 、1:2C 、4:1D 、1:410、额定电压为220V 的灯泡接在110V 的电源上，灯泡的功率是原来的（ ）倍 A 、 2 B 、4 C 、 1/2 D 、 1/411、在图2中E=10V ，Ro=1Ω，要使Rp 获得最大功率，Rp 应该为（ ） A 、0.5Ω B 、1Ω C 、 1.5Ω D 、 0Ω12、用叠加定理计算复杂电路，就是把一个复杂电路化为（ ）的电路进行计算 A 、 单电源 B 、较大 C 、 较小 D 、 纯电阻13、在用指针万用表测量时，应选择合适的量程，尽量使指针偏转到满刻度的（ ）。
《电路分析基础》期末考试试卷非统考科目一、判断题（每题5分共100分）1．负载在额定功率下的工作状态叫满载。
[判断题] *对(正确答案)错2．电流方向不随时间而变化的电流叫稳恒电流。
[判断题] *对错(正确答案)3．如果把一个6V的电源正极接地，则其负极为-6V。
[判断题] *对(正确答案)错4．电路中某点的电位值与参考点选择的无关。
[判断题] *对错(正确答案)5．电路中某两点间电压的正负，就是指这两点电位的相对高低。
[判断题] *对(正确答案)6．导体的长度增大一倍，则其电阻也增大一倍。
[判断题] *对(正确答案)错7．电源电动势的大小由电源本身性质决定，与外电路无关。
[判断题] *对(正确答案)错8．公式可以写成，因此可以说导体的电阻与它两端的电压成正比，与通过它的电流成反比。
[判断题] *对错(正确答案)9．在电源电压一定的情况下，负载大就是指大负载。
[判断题] *对错(正确答案)10．电源电动势等于内外电压之和。
[判断题] *对(正确答案)错11．当电源的内电阻为零时，电源电动势的大小就等于电源端电压。
[判断题] *对(正确答案)12．短路状态下，短路电流很大，电源的端电压也很大。
[判断题] *对错(正确答案)13．开路状态下，电路的电流为零，电源的端电压也为零。
[判断题] *对错(正确答案)14．电池存放久了，用万用表测量电压为1.4V，但接上灯泡却不发光，这主要是电源电动势变小了。
[判断题] *对错(正确答案)15．全电路电路中，若负载电阻变大，端电压将下降。
[判断题] *对错(正确答案)16．一般来说，负载电阻减小，则电路输出的功率增加，电源的负担加重。
[判断题] *对(正确答案)错17．通过电阻上的电流增大到原来的2倍时，它所消耗的功率也增大到原来的2倍。
[判断题] *对错(正确答案)18．把“110 V/50 W”的灯泡接在220 V电压上时，功率还是50 W。
《电路分析基础》课程综合复习资料一、单选题1.一电阻R上u，i参考方向不一致，令u=-10V，消耗功率为0.5W，则电阻R为（）。
A．200ΩB．-200ΩC．100ΩD．-100Ω答案:A2.两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（）。
A．10VB．20VC．30VD．40V答案：B3.已知接成Y形的三个电阻都是30Ω，则等效三角形的三个电阻阻值为（）。
A．全是10ΩB．两个30Ω一个90ΩC．全是90ΩD．全是30Ω答案：C4.电流i的值是（）。
A．1AB．1.5AC．0.5AD．2A答案：C5.有功功率的单位是（）。
A．WB．VARC．AD．V·A答案：A6.当电阻R上的u，i参考方向为非关联时，欧姆定律的表达式应为（）。
A．U=RiB．U=-RiC．U=R丨i丨D．以上都不正确答案：B7.一阶RC电路的时间常数是（），一阶RL电路的时间常数是（）。
A．R/C，RLB．RC，L/RC．C/R，RLD．RC，R/L答案：B8.某一电路中，为含源一端口网络的等效电阻，为开路电压，为短路电流，在（）条件下不存在诺顿等效电路。
A．为无限大而为有限制B．和都为有限值C．为有限值，为有限值D．为0，为有限值答案：D9.要求某一含源网络的等效电阻时，需要将所有的独立电源（）处理。
A．都化为电流源B．都化为电压源C．不做改变D．置零答案：D10.某一电路的独立电压源为Us，串联电阻为，可以转换为电流源=（）和电阻（）联电路。
，并联，串联C．，并联D．，串联答案：A11.RC一阶电路的零状态响应，u C按指数规律（），i C按指数规律（）。
A．上升，衰减B．上升，上升C．衰减，上升D．衰减，衰减答案：A12.RL一阶电路的零状态响应，u L按指数规律（），i L按指数规律（）。
A．上升，衰减B．上升，上升C．衰减，上升D．衰减，衰减答案：D13.在将复数F=α+jβ转化为极坐标形式F=|F|∠θ时，其中θ取决于（）。
《电路分析基础》期末考试题 (A) 卷重庆邮电学院 2010——2011学年 第二学期 10级信息类强化班班级 学号 姓名一、单项选择题（每小题5分，共计30分）从每题的备选答案中选出正确答案，将正确答案的标号填入题号前的括号中。
[ ] 1. 如图电路,电流i 等于 (A) –1A (B) 0A (C) 1A (D) 2A (E) 3A[ ] 2. 如图电路,ab 端的等效电阻R ab 等于(A) 1Ω (B) 2Ω (C) 3Ω(D) 4Ω (E) 5Ω[ ] 3. 如图电路, 其时间常数τ等于 (A) 0.5S (B) 1S (C) 2S (D) 3S(E) 5S[ ] 4. 如图正弦稳态电路, 设各安培计内阻为零，若A 表读数为3A, A 1表的读数为1A, 则A 2的读数为：(A) 2A (B) (C) 3A(D)(E) 4A12Ω 4Ω[ ] 5. 如图电路, 若()12c o s (30)()c o s (30)u t t V i t t A ωω=+=-则单口网络N 吸收的平均功率P 等于 (A) 3W (B) 5W (C) 6W(D) 10W (E) 16W[ ] 6. 如图电路, 互感M=100μH, 电路的串联谐振角频率ω0等于(A) 106rad/S (B) 2×106rad/S (C) 4×106rad/S (D) 5×106rad/S (E) 10×106rad/S二、填空题（每小题5分，共计30分）将各题正确答案写在各题所求的 上。
7. 如图(a)所示电路，其戴维南等效电路（图b ）中u s = R s =8. 如图电路原处于稳态，t=0时刻开关K 闭合，则t ≥0时i (t)=9. 如图电路, A 是电抗元件（L 或C ），()65)()5cos(1020)u t t V i t t A=+=+已知100pFa15 b(a)ab (b)6K Ωi(t) i (t)则元件值R= L （或C ）=10. 如图电路, 已知i L (t)=2-e -3t A(t>0)则t>0时i (t)=11. 如图理想变压器电路，若200sU V =∠ ， 则I=12. 已知RLC 串联电路的谐振频率为1000/(2π)Hz ，通频带为100/(2π)Hz, 谐振时阻抗为100Ω，则L= C=三、计算题（每小题8分，共计40分）本题请写出简明解题步骤，只有答案得0分。
《电路分析基础》期末考试试卷附答案一、选择题(每题2分，共20分)1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ ）A 、一定为正值B 、一定为负值C 、不能肯定是正值或负值2、已知空间有a 、b 两点，电压Uab=10V ，a 点电位为Va=4V ，则b 点电位Vb 为（ ）A 、6VB 、－6VC 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ ）A 、u = RiB 、u = -RiC 、u = R ︳i ︳4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（ ）A 、200ΩB 、－200ΩC 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1 的大小为（ ）A 、10VB 、20VC 、30V6、一线圈（其等效参数为R 、L ） 与电容串联，接于100V 的电压源上，电路发生电压谐振，测得电容两端电压为100V ，则线圈两端电压为（ ）。
A 、100 VB 、150 VC 、2100VD 、200 V7、正弦稳态电路中，已知负载阻抗Z L=5+j10Ω，若电源内阻抗Z 0 的虚部和实部可单独调节，要使负载获得尽可能大的功率的条件是（ ）。
A 、Z0=0-j10ΩB 、Z0=5-j10ΩC 、Z 0=5+j10ΩD 、 Z 0= 0 Ω8、已知I=10∠30°A ，则该电流对应的正弦量瞬时值ip =（ ）。
A 、)30cos(210︒+t ω A B 、 )30cos(10︒-t ω A C 、)30cos(10︒+t ω A D 、 )30cos(210︒-t ω A 9、在正弦交流电路中提高感性负载功率因数的方法是（ ）。
A 、负载串联电感B 、负载并联电容C 、负载并联电感10、当两个10μF 的电容器并联，则并联电容器的总电容为（ ）。
A 、20μFB 、40μFC 、10μF二、填空题(每空2分，共30分)1、当取关联参考方向时，理想电容元件的电压与电流的一般关系。

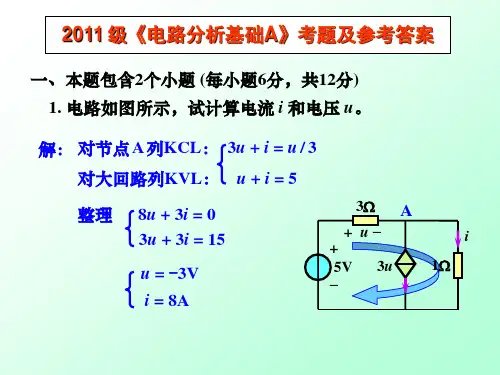

11级电路分析基础期末考试题A答案-钟文广西师范大学全日制普通本科课程考核试题参考答案及评分标准（2012—2013学年第一学期）课程名称：电路分析基础课程序号：KB23145101 开课学院：计信学院年级、专业：2011级计本、信息安全考核方式：闭卷开卷□ 考试时间：120 分钟命题教师：钟文试卷代号：A B□ C□ 命题时间：2012年12月29□√日一、填空题（本大题共10空，每空2分，共20分）请在每小题的空格中填上正确答案。
错填、不填均无分。
1. -2W 、4W2. -10V3. 1Ω4. -30V5. -20V6. 1c s c du uu dt RC RC+=7. u(t)=100cos(100t+450)V 、Vπ8．311或者二、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个最符合题目要求，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.D2.B3.B4.C5.D6.C7.D8.D9.A 10.A 三、简答题（本大题共3小题，每小题5分，共15分）。
1．答：不同意。
（2分）根据实际电流源模型，任何实际电流源都可以看作是一个理想电流源和一个电阻（即内阻）并联而构成，根据理想电流源的定义，理想电流源的输出电流不受负载影响，要让一个实际电流源成为理想电流源，即输出电流不受负载影响，就需要让该并联的电阻（即内阻）为无穷大，而不是为零。
（3分）2．答：齐次定理表述为：当一个激励源(独立电压源或独立电流源)作用于线性电路，其任意支路的响应(电压或电流)与该激励源成正比。
（5分）装订线设技术。
线缆敷设原则：在高中资料试卷技术指导。
对保护装置做到准确灵活。
对3．答：如果求出电路中所有的节点电位，那么就可以由节点电位之差得到所有支路电压，而根据支路的伏安关系可知，只要知道了电路的所有支路电压，就可以求解出电路中任何支路上的电流，进而求出电路中任何一处的电流、电压、功率，也就是说支路电流是完备的电路变量。
2011级物理与机械工程学院学院2、 当将元件的端电压U 和电流i 设为关联参考方向时，即是假设该元件在()功率。
(A)吸收 (B)发出(C)吸收或发出 (D)以上答案均不对3、 电容元件通过正弦电流时的平均功率为() (A) Ucl (B) Uc^/Zc (C) l"Zc (D) 04、 图2示二端网络的电压、电流关系为() (A) H = 10-5 /(B) « = 10+5 / (C) K = 5/-10+--------- T3G5、 一对称三相负载接入三相交流电源后，其线电流等于相电流，则此三相负载是()联结法。
(A) Y 形(B)^形或Y 形(0 △形 (D)以上答案均不对6、 图3示端钮电压U 钱匕为() (A) 4V (B) 8V (C) 12V(D) 16V1.图1中给出两个线性电阻Ra 和Rb 的伏安特性曲线。
由图可知( ) (D)不能确(A) Ra>Rb 定(B)Ra=Rb(0 Ra<Rb (D) u = -5 10JAI吒)2uV2&图37、 在换路瞬间，下列说法中正确的是() (A)电感电流不能跃变(B)电感电压必然跃变 (C)电容电流必然跃变(D)以上答案均不对8、 图4示电路中，开关已打开，在t = 0时开关闭合，1 (0+)9、R-L-C 串联电路，总电压相位超前于电流相位，则电路称为(路。
为:⑷2A0. 8A(C)iftV(D) lA20ASO-0)£()\sa(A)阻性(B)感性(C)容性 (D)以上答案均不对10s 电路如图5所示, 耦合因数k=i,则5与E 分别为(A)jlO V 与 j20V(C) -jl0V-^jj20V (B) jlO V 与 0 (D)-jlOV 与-j20 V2A11、图6示电路的端钮伏安关系是()ITU(D)以上答案均不对12、图7示电路中，为使负载电阻R L 获得最大功率，电阻島应满足的条件是( )& = — A T(C) & = 0 (D) 2113、 实验测得某有源一端口线性网络的开路电压Uoc=6V,短路电流 Isc=2A,当外接电阻为3Q 时，其端电压U 值为() (A) 6V (B)4V(C)3V(D)以上答案均不对14、 图8示有源二端电阻网络Ns 外接电阻7?为12G 时，/=2A ； R 短路时， / =5Ao 则当R 为240时/为()图6(A)u =us+Roi (B)u =us-R()i (C)u =- us-R()i(A) Ro = R L (B) R Q = ocAjlOQ U\%15s 正弦电流通过电感元件时，下列关系中正确的是((A) D = (B)"二j 皿/ (C) dr 16、下图9所示电路中，开路电压l ；ab= < )0 £电F刽5A图9⑷ lOV (B) 2V (0 20V (D)12V 17、图10示电路中，若V I 与V2读数均为10V,则V 的读数为(图10CA ) 20V(B) 10j2V(C) 0(D) lOV18、图11示电路在开关S 合上前电感E 中无电流，合上开关的瞬间血(0+)的值为：图11(A)0(B)63・2 V(C) (D) 100 V19.图12示电路接至对称三相电压源，负载相电流'AB 与线电流厶的关系(A) 4 A (B) 2.5 A (D)1As(f=&5一牛lOGQ0A22. & L 、C 并联电路中，测得电阻上通过的电流为3A,电感上通过的电流为8A,电容元件上通过的电流是4A,总电流是A- 5A B. 9A C. 15A D. 1A 23、处于谐振状态的RLC 吊联电路，当电源频率升高时，电路呈现出A-电阻性 B.电容性 C.电感性 D.无法判断24、正弦稳态电路中电流W ）= 75cosQ0z+3（r ）,则Uab = 25、如图13AG(A) G = L* (C)8图12(B) ‘AB ■⑹A‘AB =右‘A 口5_(D) V320、 在实际负载电路中，在负载端常采用何种方式来提奇功率因素（（A ）并上电阻 （B ）并上电感（C ）并上电容 （D ）以上答案均不对 接在10V 的直流电源上，产生的功率为P,把它改接在正弦交流电源上, 使其产生的功率为P/2,则正弦交流电源电压的最大值为A- 7.07VB. 10V C- 5V D ・ 14J4VVo所示电路，在开关S断开瞬间，电容C两端的电压为是A. 2VB. 3V C- 5V D. lOV 26、如图14所示，I 三27、图15示电路中电流I 等于（10V +]-$叫b1 ■20inGSi・ 2V +-------- < r »■ ♦.•图15图1628、图16示电路中电压"等于（）(A) 4V (B) -4V(C) 6V(D) -6V29、图17所示电路,改变河使2 Q 电阻获得最大功率为（）(A) 32W(B) 16W(C) 8W(D) 128WlOmHzbiOgFA. 2A B ・-3A C- -2A D.3A(A) 2A(B) -L5A (C) -2A (D) 1.5A2 Q图1430、图18示单口网络的等效电阻等于（图2032、图20示，开关件0时闭合，之前电路稳态，则电感电流/JOJ 等于33、图21示正弦稳态电路，则你⑴与⑴的相位差34、图22示电路中电阻A 吸收的平均功率務于（图171—4Q+SVC□—2KQ图18 图19(A) 2Q⑻4Q(C) 6Q(D) -2Q31、图19所示电路，开关尸0时打开, 之前电路稳态, 则电容电压H,（0J 为(A) 0V(B) 3V(C) 5V (D) 2V(A) 3A(B) 2A (C) -3A(D) 1A(A) 45° ⑻90° (0—45° (D) 一90° (A) 12. 5W(B)16W(C) 32W(D) 25W图214D35、36、37、UsO3H%(9 =ioj2-aos2 F图22 图23 图23示电路，若使电流d（2/3）A"求电阻R为（(A) 2Q ⑻3Q (C) 5Q (D)1Q 图24示单口网络的短路电流Isc等于（(A) 1A (B) L5A (0 3A (D) -1A6V /■、图244n图25题所赤N辄均为集中参数电跆I等于（（A）无法计算(B) 3A (C) -3A (D) OA38、图26示电路中开关断开时的电容电压"c（°+）等于（(A) 2V (B) 3V (C)4V (D) OV4V：图26 2CEZHQ 8V 2D图27IQ2Q1H图281A39、图27题所示电路，改变河使2 Q电阻获得最大功率为（(A) 8W (B) 128W (C) 32W (D) 16W40、Z=2H 电感的电流为「⑴=4-2广『(小，则t=0时其贮能为(41、已知u(r)=2cos(2L30° )V, 2(f)=cos(21+30" )mA,贝ij ((C) 两者同相42、电路如图28,开关尸0时闭合，之前电路稳态，则电感电流2i(0+) =图29电路，设元件A 吸收的功率为-10肌_ ___ _ 2A图29时值表达式为(i(t) = I072COS (100-TZ + 30^)Ai(t) = 10>/5COS (50 丹+ 3(rM45、若电感L 中的电流从"时刻片变化至G 时刻4,则电感『2时刻的储能为(A)円T)⑻尹(C )(D)(A) 4W (B) 4J(C) 2J (D) 2W(A)两者不能比较相位 ⑻ u(r)超前f(r)60°(A) lA(B) 2A (0 3A (D) -3A43、 -5V10V (D) -lOV44、 (B) 5V (C) 已知某正弦电流的有效值为lOA,频率为50H 乙初相为30° ,则其瞬(A)/(/) = 10cos(100;rz + 30")A(B) i(t) = 10血 cos(100;rr)A46、对于一阶动态电路来说，阶跃响应是由阶跃信号作用下的状态响应+lOV48、图示 31 电路中，当Z]= (A) 5 + ylOn <B) 5-7100 (C) 50 (D) jlOQ 49、若电源电流的傅立叶级数展开式为:/=10sinG)t+20cos(2(ot+10V^则该电流的有效值为.A 零状态响应B 稳态响应C 冬子OV 罟制孑30052、如图32所示，/ =(A)自山响应(B)稳态响应 (C)零输入响应 (D)零47、电路如图30所示，若元件A 吸收功率-10W,牡务 a 0—>JIOQZYVY^(C) 00^1时获得最大功率。
(A) 3OA (B) 22.36A (C) 15.81A (D) 21.22A50、互感为 M 的两个线圈L,顺接时，其等效电感L= (A)L I +L2+2M(B) L I +L2-2M (C) L1+L2+M (D) L1+L2-M51、对于一阶RC 电路来说， 仅III 非零初始状态引起的响应叫53、图33所示电路中的U 为（A 94V R inv r onv D 14V7 IOCA 0.25mAB ・0・2AC lAD I mA2A'' +lOQ+〈＞2』54、图34所示电路中，U 阿=1075u, B 5 + JIOQ A 5-7100 当 Z|='C 50）时获得最大功率。
D 7ion55、互感为M 的两个线圈Li 和 L2串联，顺接时，其等效电感(A)L I +L2-2M (B)L I +L2+2M (C) L1+L2+M (D) L1+L2-M2n J电源线电压为220V,负载作三角形联结，每相阻抗Z=22 ，则线电流为.4、已知某无源网络的导纳Y = (2 + j2)S,则该网络的阻抗为W,网络为.5、RC 充电电路时间常数t 越大，则电路达到稳态的速度_6、正弦电流2」血cg(314t-3Cr)A 的相量/ =7、图2示网络A 、B 之间的等效电阻R AB 为填空题Is 直流电路中，电感元件可看作,电容元件可看作2、图1示电路中6V 电压源产生功率W, 1A 电流源产生功率Wo3、对称三相电路中, 性。
1A9、 线性电路的冲激响应在数值上是它的 __________ 响应的导数。
10、 _______________________________________________________ 若单口网络，Uab=10V. Iab=—5V,则单口网络的功率为 __________________ ,用功率分析表明该网络 ______________ O11、 耦合电感如图3所示，若二次侧开路，则一次电压HI 为图312、图4示电路中&不变，电路原已稳定，『=0时开关S 闭合。
