硫化铜浮选药剂

硫化铜矿浮选常用药剂知识按选别的有用成分不同，硫化铜矿可分为如下几类：（1）单一铜矿。

其矿石比较简单，可以回收的有价成分只有铜。

脉石主要是石英、硅酸盐类和碳酸盐类。

（2）铜硫矿。

这种矿石除铜矿物外，还有硫化铁的矿物可以回收。

硫的主要矿物是黄铁矿。

这种矿石称为含铜黄铁矿。

（3）铜硫铁矿。

其矿石中除铜矿物和黄铁矿可以回收外，还有值得回收的磁铁矿。

（4）铜钼矿。

这种矿石的有用成分除铜矿物外，还含有辉钼矿。

有的矿石除铜钼以外，尚有磁铁矿和黄铁矿可以回收。

（5）铜镍矿。

其有用成分除铜矿物以外，还有含镍的矿物，如硫化镍矿和含镍的黄铁矿、磁黄铁矿等。

（6）铜钴矿。

其有用成分除铜矿物以外，还有含钴的黄铁矿。

将后者选出即为钴精矿。

主要硫化铜矿物、铁矿物及其可浮性黄铜矿（CuFeS2）含Cu34.57%，是主要铜矿物。

黄铜矿在中性及弱碱性介质中，能较长时间保持其天然可浮性，但在强碱性（PH＞10)介质中，由于表面结构受OH-侵蚀，形成氢氧化铁薄膜，其天然可浮性下降。

在矿床表层的黄铜矿，因长期受氧化，硬度变小，易过粉碎，所以其可浮性变差。

浮选黄铜矿最常用的捕收剂是黄药和黑药。

近年来也用硫氮类及硫胺酯。

在国外，有人用异硫脲盐、丁黄烯酯等取代黄药浮选黄铜矿。

黄铜矿在碱性介质中，易受氰化物及氧化剂的作用而受到抑制。

例如，在铜铅分离时，常用氰化物抑制黄铜矿；铜钼分离时，使用氧化剂使黄铜矿受抑制的方法，已得到广泛应用。

有时用铜盐（如硫酸铜）活化被抑制的黄铜矿。

辉铜矿(Cu2S)含Cu79．8％，是最常见的次生硫化铜矿物，性脆，容易过粉碎泥化。

国外许多大型斑岩铜矿的铜矿物为辉铜矿。

辉铜矿的捕收剂主要是黄药。

它在酸性和碱性介质中，都有较好的可浮性。

由于辉铜矿中铜硫结晶的晶格能较小，铜离子半径小，硫离子半径大，易于暴露受到氧化，所以辉铜矿比黄铜矿易氧化。

氧化以后，有较多的铜离子进入矿浆。

这些铜离子的存在，会活化其他矿物，或者消耗药剂，造成分选的困难。

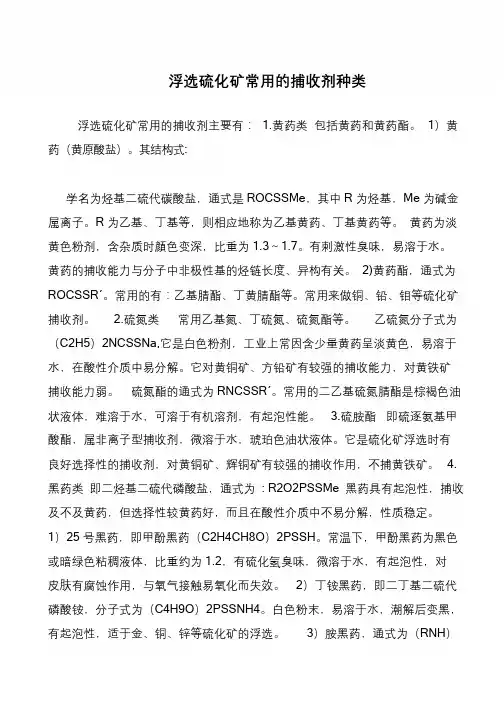

书山有路勤为径，学海无涯苦作舟浮选硫化矿常用的捕收剂种类浮选硫化矿常用的捕收剂主要有： 1.黄药类包括黄药和黄药酯。

1）黄药（黄原酸盐）。

其结构式:学名为烃基二硫代碳酸盐，通式是ROCSSMe，其中R 为烃基，Me 为碱金属离子。

R 为乙基、丁基等，则相应地称为乙基黄药、丁基黄药等。

黄药为淡黄色粉剂，含杂质时顔色变深，比重为1.3～1.7。

有刺激性臭味，易溶于水。

黄药的捕收能力与分子中非极性基的烃链长度、异构有关。

2)黄药酯，通式为ROCSSRˊ。

常用的有：乙基腈酯、丁黄腈酯等。

常用来做铜、铅、钼等硫化矿捕收剂。

2.硫氮类常用乙基氮、丁硫氮、硫氮酯等。

乙硫氮分子式为（C2H5）2NCSSNa,它是白色粉剂，工业上常因含少量黄药呈淡黄色，易溶于水，在酸性介质中易分解。

它对黄铜矿、方铅矿有较强的捕收能力，对黄铁矿捕收能力弱。

硫氮酯的通式为RNCSSRˊ。

常用的二乙基硫氮腈酯是棕褐色油状液体，难溶于水，可溶于有机溶剂，有起泡性能。

3.硫胺酯即硫逐氨基甲酸酯，属非离子型捕收剂，微溶于水，琥珀色油状液体。

它是硫化矿浮选时有良好选择性的捕收剂，对黄铜矿、辉铜矿有较强的捕收作用，不捕黄铁矿。

4. 黑药类即二烃基二硫代磷酸盐，通式为: R2O2PSSMe 黑药具有起泡性，捕收及不及黄药，但选择性较黄药好，而且在酸性介质中不易分解，性质稳定。

1）25 号黑药，即甲酚黑药（C2H4CH8O）2PSSH。

常温下，甲酚黑药为黑色或暗绿色粘稠液体，比重约为1.2，有硫化氢臭味，微溶于水，有起泡性，对皮肤有腐蚀作用，与氧气接触易氧化而失效。

2）丁铵黑药，即二丁基二硫代磷酸铵，分子式为（C4H9O）2PSSNH4。

白色粉末，易溶于水，潮解后变黑，有起泡性，适于金、铜、锌等硫化矿的浮选。

3）胺黑药，通式为（RNH）。

书山有路勤为径，学海无涯苦作舟硫化铜锌矿浮选药剂制度实例和使用情况而定，特别是要根据获得的最终指标来决定。

一般常用浮铜抑锌方案。

分离的方案有无氰法和有氰法两种。

当铜矿物主要为原生铜矿物时，最广泛使用的无氰分离方法为石灰+硫化钠+硫酸锌，石灰+硫酸锌+二氧化硫（或亚硫酸钠）法，而石灰+氰化物法使用有限。

当铜矿物主要为次生硫化铜时，在苏打介质中可以铁氰化物3~6kg/t 抑铜浮锌也可以将混合精矿氧化、加温矿浆以抑制次生铜矿物浮锌。

铜精矿中降砷最常用的方法是增加精选次数，在精选中补加石灰、亚硫酸（或其盐），控制pH6.5~7，多次精选和抑制，使毒砂失去（或降低）可浮性。

硫化铜锌矿石浮选中，不少现场力求采用选择性好的捕收剂，如：Z-200 号、醚氨硫酯（捕收剂234）、JF-1、丁黄丙腈酯等药剂浮铜矿物，既节省抑制剂，又能获得较好的分选指标。

2 硫化姻锌矿浮选实例某铜矿为中低温热液裂隙充填交代铜、锌黄铁矿多金属硫化矿床。

矿石中主要金属矿物有黄铁矿、黄铜矿、闪锌矿、少量辉铜矿、黝铜矿和方铅矿；非金属矿物有石英、重晶石、绢云母、少量方解石和长石。

有用金属矿物嵌布粒度较细，结构复杂，不易分离，而脉石矿物粒度较粗，与金属矿物之间嵌镶关系也较简单，容易在较粗的情况下与金属矿物分离。

黄铜矿属细粒不均匀嵌布。

由于粗磨时已有相当一部分黄铜矿解离出来，很容易获得优质铜精矿。

故采用分段回收铜，粗磨丢尾，混精不经脱药直接细磨分选的半优先浮选流程回收铜、锌、硫三种精矿产品，获得了较好的生产指标。

生产流程如图1所示。

[next]图1 某铜锌矿浮选流程a—一粗一扫；b—一粗二扫；c—一粗三精二扫；d—一粗四精二扫药剂制度（g/t）：（1）优先浮铜（2）铜-锌混浮（3）浮铜抑锌（4）浮锌抑硫Z-200 10~15，ZnSO4 180~200，Na2S2O3 130~160；CaO PH7~7.5，丁黄药60~80，Z—200；ZnSO4 约300，Na2S2O3 230~260，。

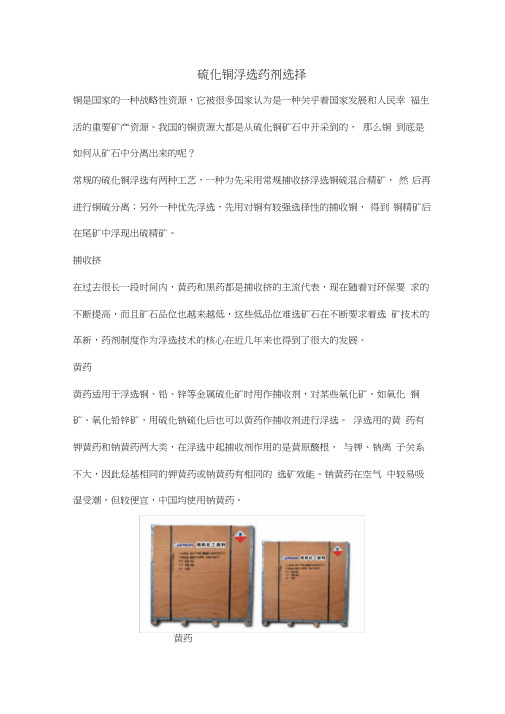

硫化铜浮选药剂选择铜是国家的一种战略性资源，它被很多国家认为是一种关乎着国家发展和人民幸福生活的重要矿产资源。

我国的铜资源大都是从硫化铜矿石中开采到的，那么铜到底是如何从矿石中分离出来的呢？常规的硫化铜浮选有两种工艺，一种为先采用常规捕收挤浮选铜硫混合精矿，然后再进行铜硫分离；另外一种优先浮选，先用对铜有较强选择性的捕收铜，得到铜精矿后在尾矿中浮现出硫精矿。

捕收挤在过去很长一段时间内，黄药和黑药都是捕收挤的主流代表，现在随着对环保要求的不断提高，而且矿石品位也越来越低，这些低品位难选矿石在不断要求着选矿技术的革新，药剂制度作为浮选技术的核心在近几年来也得到了很大的发展。

黄药黄药适用于浮选铜、铅、锌等金属硫化矿时用作捕收剂，对某些氧化矿，如氧化铜矿、氧化铅锌矿，用硫化钠硫化后也可以黄药作捕收剂进行浮选。

浮选用的黄药有钾黄药和钠黄药两大类，在浮选中起捕收剂作用的是黄原酸根，与钾、钠离子关系不大，因此烃基相同的钾黄药或钠黄药有相同的选矿效能。

钠黄药在空气中较易吸湿受潮，但较便宜，中国均使用钠黄药。

黄药黑药黑药是硫化矿的有效捕收剂，其捕收能力较黄药弱，但选择性好，同一金属离子的二烃基硫代磷酸盐的溶解度积均较相应离子的黄原酸盐大。

黑药HBSP-10系列捕收剂HBSP-10是近年来国家有色金属科研所科研人员与恒邦集团共同开发研制的新型选矿药剂用作含铜多金属硫化矿浮选的特效捕收剂，选择性好并兼有起泡性。

HBSP-10捕收挤抑制剂随着矿石选别难度的不断增加，抑制剂在其中的作用也越来越重要，在浮选实践中出现了许多新型的抑制剂。

石灰石灰是抑制黄铁矿的常用抑制剂，采用石灰法进行铜硫分离时，矿浆PH值或矿浆中的游离CaO含量能明显地影响分离效果，一般规律是，处理含黄铁矿量多的致密铁矿，对含黄铁矿少的浸染矿，PH值在9左右就能浮铜抑硫。

DT系列DT系列药剂是江西理工大学研制出的一种在低碱度条件下铜硫分离的高效抑制剂。

有实验采用铜硫混浮，混合精矿再磨，在混合精矿铜硫分离中采用DT系列药剂代替石灰，并且成功的都得到了较高的回收率。

硫化铜浮选捕收剂一、捕收剂凡能选择性地作用于矿物表面，使矿物表面疏水的有机物质，称为捕收剂。

可以作为捕收剂的有机化合物很多，实践中常用的如黄药，油酸，煤油等。

硫化矿浮选常用的捕收剂有：1、黄药黄药为烃基二硫代碳酸盐（ROCSSMe），式中R为非极性的烃基，Me为碱金属离子（通常为Na+或K+）。

在水中解离ROCSSMe = ROCSS-—+ Me+黄药在常温下是固体的黄色粉末，带有刺激性臭味，有毒。

黄药在水中解离出阴离子，具有捕收作用。

黄药性质不稳定，易吸水潮解，遇热更加速其分解。

易溶于水、丙酮与醇中。

常用的有乙基黄药（CH3CH2OCSSMe）及丁基黄药（CH3CH2CH2CH2OCSSMe）。

黄药是硫化矿物（如：方铅矿，黄铜矿，闪锌矿，黄铁矿等）最常用的捕收剂。

矿浆经过黄药处理，硫化矿物表面即与黄药的极性基发生作用，而非极性基朝端朝外起疏水作用。

硫化矿物表面由于吸附了黄药，其疏水性大大增强，与弥散矿浆中的气泡附着，借气泡浮力上浮至矿浆表面，将其收集为泡沫产品，即得精矿；而未与气泡附着的脉石矿物留在矿浆内，从而达到分选的目的。

2、黑药黑药是仅次于黄药、应用较广的硫化矿物捕收剂。

生产的黑药有加酚黑药和丁基铵黑药两种。

由于黑药具有起泡性能，使用时用量不宜过大，一般为25~100克/ 吨。

二、起泡剂为了产生浮选所必需的大量而稳定的气泡，必须向浮选矿浆中添加起泡剂。

起泡剂一般是异极性的表面活性物质。

在其分子中含有极性基，如：羟基OH—，胺基NH2—，羧基COOH—, 羰基C=O等。

在分子的另一端是非极性基烃基R—。

就其结构而言，与异极性捕收剂十分相似。

由于起泡剂分子中结构的不对称性，在有起泡剂的矿浆中充入大量空气后，起泡剂分子会优先的吸附在气水界面上。

疏水的非极性基力图离开水中移至水面，而亲水的极性基部分，则力图进入水中。

这两种趋势的大小，取决于分子中极性基（如亲水的羟基OH—）与非极性基（如疏水的烃基R—）强弱的对比。
