cad机械制图线型标准CAD机械制图线型标准。
在CAD机械制图中，线型标准是非常重要的，它直接影响着图纸的可读性和工程质量。
因此，了解和掌握CAD机械制图线型标准是每个机械工程师和CAD绘图人员的基本功之一。
本文将详细介绍CAD机械制图线型标准的相关内容，希望对大家有所帮助。
一、线型的基本概念。
在CAD机械制图中，线型是用来表示物体边界、尺寸、注释和符号的基本图形元素。
常用的线型有实线、虚线、点线、中线等。
不同的线型在制图中有着不同的应用，掌握其特点和使用方法对于绘图工作至关重要。
二、CAD机械制图中常用的线型。
1. 实线，在CAD机械制图中，实线一般用来表示物体的轮廓、尺寸、注释等。
其线型清晰、醒目，是最常用的线型之一。
2. 虚线，虚线在CAD机械制图中常用来表示隐藏线、折叠线、切割线等。
虚线的使用可以使图纸更加清晰明了，便于工程师和技术人员进行阅读和理解。
3. 点线，点线通常用来表示无限延伸的物体边界。
在CAD机械制图中，点线的使用可以有效地减少图纸的混乱程度，使其更加整洁清晰。
4. 中线，中线一般用来表示对称轴线、旋转轴线等。
在CAD机械制图中，中线的使用可以帮助工程师更好地理解物体的结构和特点。
三、线型标准的重要性。
线型标准的制定和遵守对于CAD机械制图工作至关重要。
首先，线型标准的统一可以保证图纸的一致性和规范性，便于工程师和技术人员进行交流和理解。
其次，线型标准的遵守可以提高绘图效率，减少错误和纠正的次数，从而节约时间和成本。
最后，线型标准的规范使用可以提高图纸的美观度和可读性，为工程设计和制造提供更好的依据。
四、如何制定线型标准。
制定CAD机械制图线型标准需要考虑以下几个方面，首先，要结合实际工程需求，明确各种线型的使用范围和规定。
其次，要充分借鉴国际标准和行业标准，确保线型标准的合理性和先进性。
最后，要广泛征求工程师和技术人员的意见，形成科学合理的线型标准体系。
五、线型标准的应用。
cad机械制图标准设置在进行CAD机械制图时，标准设置是非常重要的，它能够保证图纸的准确性、规范性和统一性。
合理的标准设置可以提高制图效率，减少错误和重复劳动，提高工作质量。
因此，本文将就CAD机械制图标准设置进行详细介绍。
首先，我们需要设置图纸的尺寸和比例。
在CAD软件中，我们可以通过选择标准的图纸尺寸或者自定义尺寸来进行设置。
通常情况下，A4、A3、A2等是常用的图纸尺寸，根据实际需要选择合适的尺寸。
在设置比例时，一般选择1:1，即实际尺寸和图纸尺寸一致，但在特殊情况下也可以选择其他比例。
其次，图纸的边框和标题栏也是需要设置的重要内容。
边框的设置可以通过CAD软件中的绘图工具进行，一般情况下边框的线型为实线，线宽为0.5mm，颜色为黑色。
标题栏包括图名、图号、版本号、日期等信息，需要根据公司或项目的要求进行设置，保证信息的完整和准确。
在进行CAD机械制图时，图层的设置也是非常重要的。
合理的图层设置可以使制图过程更加清晰和规范。
一般情况下，我们可以设置图层为图纸层、尺寸标注层、实体图层、辅助线层等，根据需要进行切换和调整。
在设置图层属性时，需要注意线型、线宽、颜色等参数的设置，保证图纸的清晰和美观。
此外，尺寸标注和注释也是CAD机械制图中不可或缺的部分。
在进行尺寸标注时，需要选择合适的标注样式和尺寸标准，保证尺寸的准确性和清晰度。
注释包括图纸说明、制图人员、审核人员等信息，需要根据实际情况进行设置，保证图纸信息的完整和规范。
最后，我们需要进行打印设置，保证图纸的输出质量。
在进行打印设置时，需要选择合适的打印机和纸张，调整打印比例和布局，保证图纸的完整和清晰。
此外，打印时也需要注意打印参数的设置，包括线型、线宽、颜色等，保证打印效果符合要求。
总之，CAD机械制图标准设置是非常重要的，它直接关系到图纸的质量和准确性。
合理的标准设置可以提高制图效率，减少错误和重复劳动，提高工作质量。
因此，我们在进行CAD机械制图时，需要认真对待标准设置，保证图纸的规范和统一，提高工作效率和质量。
机械制图与cad基础知识机械制图基础常识：一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。
视图有基本视图、局部视图、斜视图和旋转视图四种。
2 机件向基本投影面投影所得的图形，称为基本视图。
包含三个常用基本视图：1〕主视图由前向后投影所得的视图，反映物体的长度和高度；2〕俯视图由上向下投影所得的视图，反映物体的长度和宽度；3〕左视图由左向右投影所得的视图，反映物体的高度和宽度；4〕三个视图之间的投影规律为：主视、俯视长对正〔等长〕主视、左视高平齐〔等高〕俯视、左视宽相等〔等宽〕3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。
一般在局部视图上方标出视图的名称“*向”，在相应的视图四周用箭头指明投影方向，并注上同样的字母。
4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。
一般在旋转视图上方标出视图的名称“*向旋转”。
5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。
6 剖视图：假想用剖切面剖开机件，将外在观测者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。
一般在剖视图上方标出“*-*”向。
按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。
1〕全剖视图：用剖切面完全地剖开机件所得的视图。
适用于内形比较繁复、形状比较简约的零件。
2〕半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。
常采纳它来表达内形状状都比较繁复的对称机件。
3〕局部剖视图：用剖切面局部地剖开机件所得的剖视图。
7 剖面图：用剖切面将机件的某处切断，仅画出的图形。
剖视图与剖面图的区分在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。
8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。
二、尺寸及公差1 组合体是由假设干个基本几何体按肯定的位置和方式组合而成，它的尺寸包括以下三种：1〕定形尺寸表示各基本几何体大小〔长、宽、高〕的尺寸。
cad机械制图练习题
CAD机械制图是工程设计中不可或缺的一部分，它通过使用计算机辅助设计软件来实现绘制、编辑和分析各种机械零件和装配体的目的。
本文将为您提供一些CAD机械制图的练习题，帮助您提升技能和熟悉
制图过程。
练习一：零件绘制
1. 请使用CAD软件绘制一个简单的螺栓头，要求包括螺纹、外径
和内孔等关键尺寸；
2. 绘制一个带有内孔的立方体，并标注其长度、宽度和高度；
3. 绘制一个直径为50mm的圆柱体，并在其上添加一个长度为
30mm的凸台。
练习二：装配体绘制
1. 使用CAD软件绘制一个简单的支架装配体，包括底座和两个立柱；
2. 绘制一个带有螺纹孔的法兰盘，并将其组装在一个直径为100mm 的轴上。
练习三：编辑和分析
1. 编辑练习一中的螺栓头，将其长度加倍；
2. 编辑练习二中的支架装配体，将立柱的高度改为原来的一半；
3. 对练习一中的螺栓头进行强度分析，确定其能够承受多大的负荷。
练习四：图纸生成
1. 将练习二中的法兰盘和轴生成2D图纸，并添加详细的标注和尺寸；
2. 生成一个装配体图纸，包括练习二中的支架装配体的正视图、侧
视图和俯视图。
通过完成以上练习题，您将能够熟悉CAD机械制图的基本操作和
工作流程。
请根据软件特性和您个人的习惯，合理选择绘图工具和绘
图方法。
在练习过程中，要注意准确标注关键尺寸和要求，保持图纸
的规范和易读性。
希望这些练习题能够帮助您提升CAD机械制图的技能和经验。
不
断练习和探索将使您在实际工程设计中更加熟练和自信。
祝您成功！。
cad机械制图国家标准CAD机械制图国家标准。
CAD（Computer Aided Design）即计算机辅助设计，是利用计算机进行辅助设计的一种技术。
在机械制图领域，CAD技术的应用已经成为不可或缺的一部分。
而在CAD机械制图的过程中，国家标准也起着至关重要的作用。
本文将就CAD机械制图国家标准进行详细介绍。
首先，CAD机械制图国家标准主要包括了图形符号、尺寸标注、工程图纸、图样和图纸的编制等内容。
这些标准的制定，旨在规范CAD机械制图的过程，保证图纸的准确性和规范性，提高设计效率和质量。
图形符号是CAD机械制图中的重要组成部分，国家标准对于图形符号的设计和使用进行了明确的规定。
这些规定包括了各种图形符号的形状、尺寸、比例和使用方法等，确保了图纸的统一和规范。
尺寸标注是CAD机械制图中必不可少的一环，国家标准对于尺寸标注的位置、方式、字体大小、箭头形状等进行了详细规定，使得尺寸标注清晰明了，方便工程师进行阅读和理解。
工程图纸的编制是CAD机械制图的重要环节，国家标准对于工程图纸的纸张尺寸、折叠方式、图框格式等进行了规范，确保了图纸的整洁美观和便于存档。
此外，国家标准还对于图样和图纸的编制进行了详细的规定，包括了图样的分类、编号、命名规则以及图纸的装订方式、保存期限等内容，为CAD机械制图提供了统一的规范和标准。
总的来说，CAD机械制图国家标准的制定和执行，对于提高CAD机械制图的质量和效率起着至关重要的作用。
遵循国家标准，可以使得CAD机械制图更加规范、准确、高效，有利于提高产品的设计质量和市场竞争力。
因此，工程设计人员在进行CAD机械制图时，务必严格遵循国家标准，做到规范、精准、合规，为工程设计工作提供有力的保障。

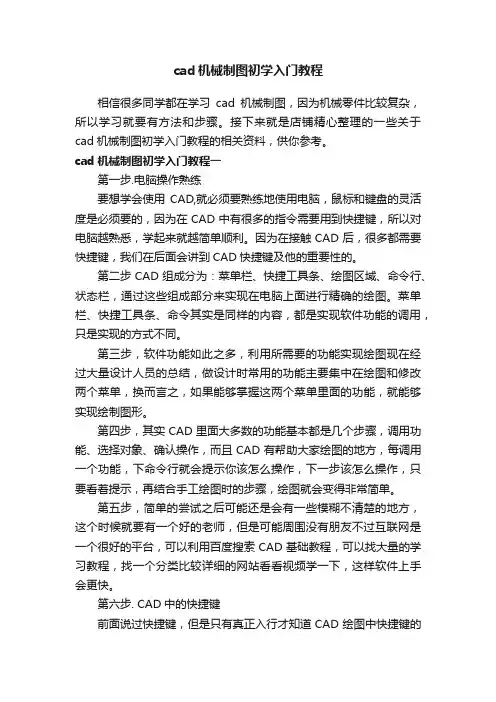

cad机械制图初学入门教程相信很多同学都在学习cad机械制图，因为机械零件比较复杂，所以学习就要有方法和步骤。
接下来就是店铺精心整理的一些关于cad机械制图初学入门教程的相关资料，供你参考。
cad机械制图初学入门教程一第一步.电脑操作熟练要想学会使用CAD,就必须要熟练地使用电脑，鼠标和键盘的灵活度是必须要的，因为在CAD中有很多的指令需要用到快捷键，所以对电脑越熟悉，学起来就越简单顺利。
因为在接触CAD后，很多都需要快捷键，我们在后面会讲到CAD快捷键及他的重要性的。
第二步CAD组成分为：菜单栏、快捷工具条、绘图区域、命令行、状态栏，通过这些组成部分来实现在电脑上面进行精确的绘图。
菜单栏、快捷工具条、命令其实是同样的内容，都是实现软件功能的调用，只是实现的方式不同。
第三步，软件功能如此之多，利用所需要的功能实现绘图现在经过大量设计人员的总结，做设计时常用的功能主要集中在绘图和修改两个菜单，换而言之，如果能够掌握这两个菜单里面的功能，就能够实现绘制图形。
第四步，其实CAD里面大多数的功能基本都是几个步骤，调用功能、选择对象、确认操作，而且CAD有帮助大家绘图的地方，每调用一个功能，下命令行就会提示你该怎么操作，下一步该怎么操作，只要看着提示，再结合手工绘图时的步骤，绘图就会变得非常简单。
第五步，简单的尝试之后可能还是会有一些模糊不清楚的地方，这个时候就要有一个好的老师，但是可能周围没有朋友不过互联网是一个很好的平台，可以利用百度搜索CAD基础教程，可以找大量的学习教程，找一个分类比较详细的网站看看视频学一下，这样软件上手会更快。
第六步. CAD中的快捷键前面说过快捷键，但是只有真正入行才知道CAD绘图中快捷键的重要性。
不光提高绘图速度，还可以让你在客户眼里看起来很专业。
比如：F1:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制F10:极轴模式控制F11:对象追踪模式控制。

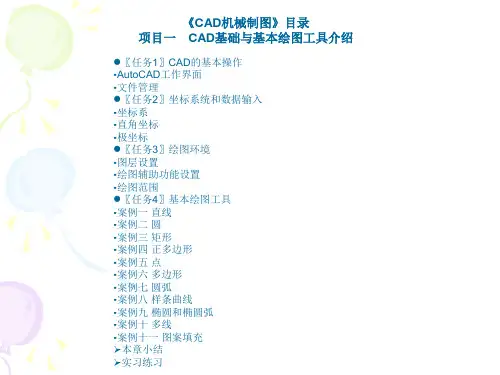

教学内容教学方法手段时间分配单元一 AutoCAD 的基本知识任务一 AutoCAD 的基本知识一、AutoCAD基本知识1、AutoCAD 界面由标题栏、菜单栏、工具栏、状态栏、图形窗口、文本窗口等组成。
2、图形窗口是AutoCAD显示、编辑图形的区域。
如图二、文件的管理1、开始新文件使用菜单文件→打开2、打开旧文件在启动过程中选择打开图形选项;从资源管理器中打开图形文件3、存储文件 a. Save b. Save as c .QSave4、退出使用命令 EXIT；使用控制按钮X三、点的输入法坐标输入坐标的引入：世界坐标系（WCS）和用户坐标系（UCS）世界坐标系CAD默认的坐标，该坐标系是固定不变的。
用户坐标系是用户建立的，其原点可以移动、坐标轴可以旋转。
时间分配时间分配单元二基本工具的应用任务一星形的绘制、多边形绘制一、直线绘制命令：LINE菜单：Draw → Line图标：在“绘图工具栏”中方法：先画草图，后定端点。
二、修剪对象在指定剪切边界后，可连续选择被切边进行修剪。
命令：TRIM菜单：Modify → Trim图标：在“修改工具栏”中。
注：①第一步选择修剪边界。
②第二步选择修剪边界。
三、复制对象复制选中的对象。
命令：COPY菜单：Modify → Copy图标：在“修改工具栏”中。
注：①在复制时第一点是基点，第二点是位移点。
选取的对象按基点到位移点的矢量大小复制。
②复制可以是单个进行复制也可以多重复制。
例图：小结：直线、复制、修剪的应用作业：上机练习时间分配单元二基本工具的应用任务二灯笼的绘制一、绘制圆弧命令：RECTANG菜单：Draw → Donut提供三点画圆、起点圆心角度与半径画圆等过个方法，可根据需要进行选择。
图标：在“绘图工具栏”中二、绘制椭圆和椭圆弧命令：ELLIPSE菜单：Draw → Ellipse图标：在“绘图工具栏”中命令选项：1）、ARC（园弧）——选择园弧选项可以画椭园弧。
cad机械制图标准CAD机械制图标准。
CAD（Computer Aided Design，计算机辅助设计）是一种利用计算机技术进行产品设计和制图的方法，它可以大大提高设计效率和精度。
在机械制图领域，CAD技术被广泛应用，而制图标准则是保证制图质量和统一规范的重要保障。
本文将就CAD机械制图标准进行探讨，以期对相关人员有所帮助。
首先，CAD机械制图的标准包括了图纸的格式、图幅、图样比例、字体规范、线条规范等内容。
在进行CAD机械制图时，应当严格按照国家标准或行业标准来执行，确保图纸的统一规范。
图纸的格式一般包括A0、A1、A2、A3、A4等不同规格，根据具体的制图需求来选择合适的格式。
图幅则是指图纸的大小范围，要根据实际需要来确定，避免图纸尺寸过大或过小影响制图效果。
图样比例是指图纸上的图形与实际尺寸之间的比例关系，常见的比例有1:1、1:2、1:5等，选择合适的比例可以更好地展现图纸内容。
字体规范和线条规范则是保证图纸文字和图形的清晰度和统一性，要求字体工整、线条精细，以便于阅读和理解。
其次，CAD机械制图标准还包括了图形的符号规范、尺寸标注规范、注释规范等内容。
图形的符号规范是指在CAD制图中使用的各种符号的规范，如直线、圆弧、箭头、尺寸标注等，要求符号清晰、规范，便于理解和识别。
尺寸标注规范是指在图纸上对零件尺寸进行标注时应该遵循的规范，包括尺寸的位置、字体、箭头方向等，确保尺寸标注的准确性和清晰度。
注释规范则是对图纸上的各种注释文字的规范，要求注释清晰、简洁、准确，便于理解和使用。
最后，CAD机械制图标准还包括了图纸的审查和归档规范。
在CAD制图完成后，需要进行图纸的审查，确保图纸符合相关标准和规范，避免出现错误和问题。
审查包括对图纸内容、格式、尺寸、标注等方面的检查，确保图纸的质量和准确性。
审查完成后，需要对图纸进行归档，建立起完善的档案管理制度，确保图纸的安全性和便捷性，便于日后的查阅和使用。
CAD机械制图之零件图简介CAD〔计算机辅助设计〕是现代机械制图的主要工具之一，它能够帮助工程师设计和制作各种复杂的机械零件和装配体。
零件图是CAD 机械制图中的一种重要类型，它描述了一个机械零件的几何形状、尺寸、配合关系等关键信息，是制造者理解和制造一个零件所必需的。
零件图概述在CAD机械制图中，零件图是描述一个机械零件的固体模型和工程图纸的集合。
它以三维模型的形式展示零件的外观和结构，同时提供了详细的尺寸、孔位、配合等信息，以便生产部门能够根据图纸进行加工和制造。
零件图主要包括以下内容： - 零件的三维模型：使用CAD软件创立的零件的几何形状。
- 尺寸标注：标注零件的各个尺寸，包括长度、宽度、高度等。
- 孔位标注：标注零件上的孔的位置和尺寸。
- 配合标注：标注零件上的配合关系，包括配合间隙、配合方式等。
零件图的绘制步骤绘制一个完整的零件图是一个复杂的过程，需要经过以下步骤：1. 创立零件的三维模型使用CAD软件创立零件的三维模型是绘制零件图的第一步。
在这个阶段，工程师需要根据设计要求和技术要求，使用CAD软件绘制出零件的几何形状。
2. 添加尺寸标注在零件的三维模型上添加尺寸标注是零件图中非常重要的一步。
通过添加准确的尺寸标注，制造者可以了解到零件的各个尺寸，从而更好地进行加工和制造。
3. 添加孔位标注对于有孔的零件，添加孔位标注非常重要。
孔位标注可以标明孔的位置和尺寸，方便生产人员进行钻孔或螺纹加工。
4. 添加配合标注在零件图中，添加配合标注可以标明零件上不同局部之间的配合关系。
配合标注包括配合间隙、配合方式等信息，帮助制造者了解零件的装配要求。
5. 绘制截面图对于复杂的零件，绘制截面图是非常有必要的。
截面图可以展示零件内部的结构，帮助制造者理解零件的组成和装配方式。
零件图的应用零件图在机械设计和制造中有着广泛的应用。
它为制造者提供了详细的信息，帮助他们理解和制造一个零件。
以下是零件图的主要应用领域：1. 制造加工零件图是制造者理解和制造一个零件的重要依据。
机械制图与CAD1. 介绍机械制图是工程设计领域中一项重要的技术，通过绘制和描述零件、组件和装配体的几何形状、尺寸、材料和工艺要求，实现设计意图的传递和沟通。
而计算机辅助设计（CAD）则是借助计算机软件来辅助实现机械制图的过程。
本文将介绍机械制图的基本概念、CAD软件的作用和使用方法，并探讨CAD在机械设计中的重要性。
2. 机械制图基本概念2.1 图纸和视图机械制图的核心是图纸，它是用来传递设计信息的重要载体。
图纸通常包含了多个视图，如主视图、副视图、细节视图等。
这些视图通过不同的投影方法展示了物体的几何形状和尺寸。
2.2 尺寸和标注图纸中的尺寸是描述物体大小的重要信息，尺寸通常使用标注的方式表示在图纸上。
标注可以包括线性尺寸、角度尺寸、半径尺寸等，通过标注可以清晰地了解物体的几何特征。
2.3 坐标系和基准在制图过程中，需要定义一个几何坐标系来确定零件和装配体的位置关系。
基准是确定坐标系起点和参考方向的依据，通常选择一个主要的外形特征或功能特征作为基准。
3. CAD软件的作用和使用方法3.1 CAD软件的作用CAD软件在机械制图中起着至关重要的作用，它通过提供各种绘图工具和功能，大大简化了制图过程。
利用CAD软件，设计师可以快速创建、修改和查看图纸，有效地减少了制图时间和纸质图纸的使用量。
3.2 CAD软件的使用方法CAD软件通常提供了直观的用户界面和丰富的操作工具，使得制图过程更加简单和高效。
设计师可以使用CAD软件绘制和编辑各种几何形状、添加尺寸和标注、创建装配体和零部件，还可以进行各种分析和仿真，以验证设计方案和优化设计。
3.3 常用CAD软件目前市场上有很多种CAD软件可供选择，常见的有AutoCAD、SolidWorks、Pro/E等。
不同的CAD软件在功能和适用范围上有所差异，设计师可以根据自己的需求选择最合适的软件进行使用。
4. CAD在机械设计中的重要性CAD在机械设计中具有以下重要性：4.1 提高设计效率借助CAD软件，设计师可以通过几何建模、参数化设计、部件库等功能，高效地创建和修改设计方案。
《画法几何及工程制图》
讲稿与教案
数理与软件工程学院
绪论
课程名称：画法几何及工程制图。
课程性质：是工科专业的一门技术基础课。
画法几何是研究在平面上用图形表示形体和解决空间几何问题的理论和方法的学科。
画法几何是机械制图的投影理论基础，它应用投影的方法研究多面正投影图、轴测图、透视图和标高投影图的绘制原理，其中多面正投影图是主要研究内容。
画法几何的内容还包含投影变换、截交线、相贯线和展开图等。
1103年，在中国宋代李诫所著的《营造法式》一书中的建筑图基本上符合几何规则，但在当时尚未形成画法的理论。
1799年，法国数学家蒙日发表了《画法几何》一书，提出用多面正投影图表达空间形体。
这为画法几何奠定了理论基础。
以后的各国学者又在投影变换、轴测图，以及其他方面不断提出新的理论和方法，使这门学科日趋完善。
我们知道，任何建筑物及其构件的形状、大小和做法，都不是用普通语言
或文字能表达清楚的。
必须按照一个统一的规定画出它们的图样，作为施工、交流的依据，作为表达设计师构思的手段。
因此，工程图样被喻为工程界的语言，是工程技术部门的一项重要的技术文件。
本门课程和工程测量被认为是工程技术人员的两大技能。
主要任务：
1.学习投影法的基本理论和应用；
2.培养学生空间几何问题的图解能力；
3.培养学生的空间想象能力和空间思维能力；
4.认识国标，应用国标；
5.培养学生阅读、绘制工程图样的技能；
6.培养学生的工程意识，养成认真负责的工作态度和一丝不苟的工作作风。
学习方法：
首先要多看、多想、多比划，尽快建立空间概念；
其次要知道本门课程就是从点、到线、到面、再到体，一环扣一环，逐步深入。
因此，每一节课、每一章节内容都应该很好地掌握，否则后续章节就无法学习。
再者，就是要勤做练习、快做练习。
课后如果不及时完成作业，将会大大降低学习效率。
另外，要用好网络课程。
需要说明的是，学好任何一门课程，都没有捷径可走，都要付出艰辛的努力。
本课程与立体几何的区别与联系：
由于该课程解决的是空间问题，因此立体几何学的好与差，对这门课程肯定有影响。
但只要同学们掌握了学习方法，认真刻苦，也是完全可以掌握本学科知识的。
《立体几何》是在立体上解决一些平面几何问题，而《画法几何》则是将立体进行投影，在平面上解决空间问题。
第一章制图的基本规定
§1.1 国家标准
为了便于指导生产和进行技术交流，必须对图样的表达方法、尺寸标准、所采用的符号等，制定出统一的规定。
这个规定就是国家标准（简称国标）。
国标符号说明：
GB——强制性国家标准
GB/T——推荐性国家标准
GB/Z——指导性国家标准
GBJ——建筑国家标准
具体如：
GB/T 14689-1993——1993年制定的图纸幅面推荐性国家标准；
GB/T 14690-1993——1993年制定的比例推荐性国家标准；
GB/T 14691-1993——1993年制定的字体推荐性国家标准；
GBJ1-1986——房屋建筑制图统一标准。
§1.2 图纸幅面及图框
一、图纸幅面（简称图幅）
图幅——绘图所采用的图纸幅面，是为了合理使用图纸，便于管理，装订而规定的。
我们应优先采用下表所列的尺寸（GB/T 14689-1993）。
表中尺寸单位为mm。
L（长边）=2B（短边）。
A1号幅面为A0号幅面的对裁，A2号幅面为A1号幅面的对裁，依此类推。
图纸有模式和立式两种。
A4只用立式。
为了缩微复制，需画对中标志。
图纸必须按图幅大小裁，且要画图框线。
若有必要，可按国标的规定加长图纸长度。
二、图框格式
图框格式分为不留装订边和留装订边两种格式，但同一套图纸只能采用一种格式。
无论哪种格式都可以采用横式布置或立式布置。
不留装订边格式：
(a) 横式
(b) 立式
留装订边格式：
(a) 横式
(b) 立式
§1.3 标题栏、会签栏
图纸的标题栏简称图标，用于对工程名称、施工单位、设计单位、图名、图纸编号、比例、设计者及审核者等主要信息进行说明。
在我们学习阶段，我们建议使用“学生用标题栏”。
具体格式和尺寸见教材或多媒体课件。
当设计人员较多时，需要在左侧上方图框线外画出会签栏，分栏数根据需要而定。
§1.4 图线
图形是由图线组成的，为了表示图中不同的内容，便于识图，并且能分清主次，必须使用不同的线型和不同粗细的图线。
每种线条则代表不同的用途和意义。
一、图线的型式、宽度及用途
图线有：实线、虚线、点划线、折断线、波浪线等型式。
每种线型有三种不同的线宽。
具体见下表：
线宽b 是指图线的粗度。
它应从0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0(mm)线宽系列中选用。
可以看出
配套使用的线宽——为线宽组。
它应根据图形的复杂程度（线条的密集程度）、绘图比例的大小，按下表所列线宽组选用。
（注：讲清楚合理选用线宽组的重要性）
图纸的图框线、图标线的要求详见P6表1-5。
二、各种线型的画法
（对以下要求举实例进行讲解）
1.b选定后，则同一张图中，同类线型宽度应保持一致。
2.虚线、点划线、双点划线的线段长度和间隔，同类线应保持一致，且起止两端应为线段，而不是点（一横）。
3.点划线、双点划线在较小图形中绘制有困难时，可用细实线代替。
当点划线作为轴线或中心线时，应超出图形轮廓2～3mm。
4.虚线、点划线自身相交或与其它图线交接时，均应为线段交接。
当虚线为实线的延长线时，应留有间隔。
§1.5 字体
这里的字体是指汉字、数字及符号，其高度尺寸系列为：1.8, 2.5, 3.5, 5, 7, 10, 14, 20mm，而字高即为字体的字号，汉字的最小字号是3.5号。
可以看出，字高按2的比率递增。
工程图样中的汉字要求使用长仿宋体，并应采用国务院正式公布推行的《汉字简化方案》中规定的简化字，其字高与字宽的比例为1﹕2。
一、汉字书写
汉字应打格书写，基本笔画写法如下：
基本要领：
注意起笔运笔收笔横笔互平竖笔挺直
注意搭配结构匀称规定字号格内书写
选定字样书写端正书写笔画粗细一致
单字排列整齐清洁字组间隔字字均匀
二、数字及字母
数字及字母均可写成直体或斜体（向右倾斜75º较常用）。
一般字体笔画宽度为字高的十分之一（窄体字十四分之一，不常用）。
注意：
1.工程图样上书写的汉字，不应小于3.5号，数字及字母不应小于
2.5号。
2.当阿拉伯数字、字母或罗马数字同汉字并列书写时，其字高应比汉字小一号。
3.当字母单独用作代号或符号时，不使用I、Z、O三个字母，以免同阿拉伯数字1、2、0相混淆。
4.数字与字母在书写时，无需一一打格，初期绘图可用细实线打上两条字高控制导线。
§1.6 比例
比例——指图形与实物相对应的线性尺寸之比，如1：100，2：1等。
1：100的含义就是图纸上1个单位代表实际的100个单位。
国标对比例的规定见教材P11。
比值大于1的为放大比例，比值小于1的为缩小比例。
若整张图同一比例，可将其写在标题栏中。
若一图纸上各图形比例不同，则应将所用比例注写在图形下方图名的右侧。
图纸上标注的数字均为物体的实际数字，与比例无关。

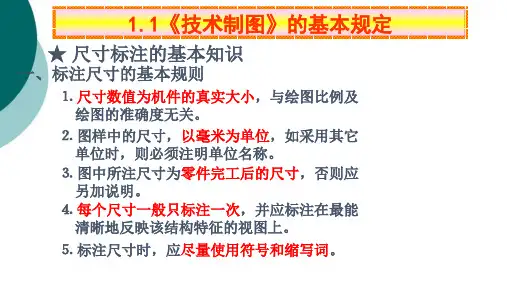

§1.7 尺寸标注
在工程图中，除了按比例画出物体的形状外，还必须标注各部分的实际尺寸，以便使用。
一个完整的尺寸由尺寸线、尺寸界线、尺寸起止符、尺寸数字等四部分组成。
一、尺寸线：
1、细实线
2、①尺寸线画在两尺寸界线之间，长度不宜超出尺寸界线（新国标）。
应与被标注的长
度方向平行。
②互相平行的尺寸线，应从被注图样的轮廓线由近向远整齐排列，小尺寸在里，大尺
寸在外。
③距图形轮廓线最近的一排尺寸线，它们之间的距离不宜小于10mm。
平行排列的尺寸
线间距，宜为7—10mm。
同一张图纸上，间距大小应保持一致。
图 1
3、轮廓线、轴线、中心线、尺寸界线及它们的延长线，一律不准用来作尺寸线。
