数据库ER图习题E-R事例1、设某商业集团的仓库管理系统数据库有三个实体集。
⼀是“公司”实体集，属性有公司编号、公司名、地址等；⼆是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职⼯”实体集，属性有职⼯编号、姓名、性别等。
公司与仓库间存在“⾪属”联系，每个公司管辖若⼲仓库，每个仓库只能属于⼀个公司管辖；仓库与职⼯间存在“聘⽤”联系，每个仓库可聘⽤多个职⼯，每个职⼯只能在⼀个仓库⼯作，仓库聘⽤职⼯有聘期和⼯资。
(1)试画出ER图，并在图上注明属性、联系的类型。
(2)将ER图转换成关系模型，并注明主键和外键。
解：(1) ER图如图7.2所⽰。
图7.2（2）这个ER图可转换3个关系模式：公司（公司编号，公司名，地址）仓库（仓库编号，仓库名，地址，公司编号）职⼯（职⼯编号，姓名，性别，仓库编号，聘期，⼯资）2、设某商业集团的商品供应管理系统数据库有三个实体集。
⼀是“商品”实体集，属性有商品号、商品名、规格、单价等；⼆是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。
供应商与商品之间存在“供应”联系，每个供应商可供应多种商品，每种商品可向多个供应商订购，每个供应商供应每种商品有个⽉供应量；商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品可在多个商店销售，每个商店销售每种商品有个⽉计划数。
试画出反映上述问题的ER图，并将其转换成关系模型。
解：ER图如图7.3所⽰。
图7.3（2）这个ER图可转换5个关系模式：供应商（供应商编号，供应商名，地址）商店（商店号，商店名，地址）商品（商品号，商品名，规格，单价）供应（供应商编号，商品号，⽉供应量）销售（商店号，商品号，⽉计划数）3、银⾏储蓄业务管理系统数据库中涉及到储户、存款、取款等信息。
试设计ER模型。
解：储蓄业务主要是存款、取款业务，可设计如图7.4所⽰的ER图。
图7.44、超市管理系统。

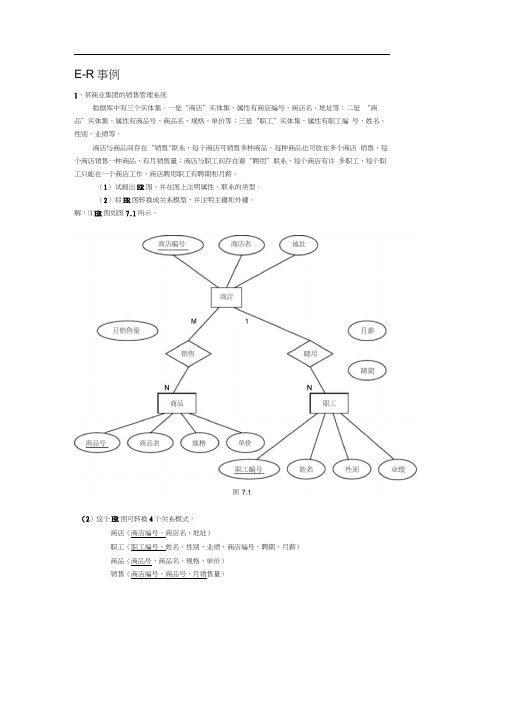

E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。
一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。
商店与商品间存在“销售"联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。
（1）试画岀ER图，并在图上注明属性、联系的类型。
（2）将ER图转换成关系模型，并注明主键和外键。
解：⑴ER图如图7.1所示。
（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号，商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集。
一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓 库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、姓名、 性别等。
公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓 库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库 聘用职工有聘期和工资。
试画岀ER 图，并在图上注明属性、联系的类型。
将ER 图转换成关系模型，并注明主键和外键。
图7.2图可转换3个关系模式：（公司编号，公司名，地址）（仓库编号：仓库名：地址，公司编号）（职工编号，姓名，性别，仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统解：⑴ER 图如图 7.2所示。
（2）这个ER 公司 仓库 职工 公司名 公司编号 地址公司1隶属N仓库仓库名 1地址 聘期聘用 工资N职工职工编号姓名 性别 仓库编号^数据库有三个实体集。
E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。
一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集,属性有职工编号、姓名、性别、业绩等。
商店与商品间存在“销售”联系,每个商店可销售多种商品，每种商品也可放在多个商店销售,每个商店销售一种商品，有月销售量;商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作,商店聘用职工有聘期和月薪。
（1）试画出ER图，并在图上注明属性、联系的类型。
（2）将ER图转换成关系模型，并注明主键和外键.解：(1) ER图如图7。
1所示。
图7。
1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别,业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号,商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集.一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等;三是“职工”实体集，属性有职工编号、姓名、性别等. 公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用"联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。
(1)试画出ER图，并在图上注明属性、联系的类型。
(2)将ER图转换成关系模型，并注明主键和外键。
解:（1) ER图如图7。
2所示.图7。
2(2）这个ER图可转换3个关系模式：公司（公司编号，公司名,地址）仓库(仓库编号,仓库名，地址,公司编号)职工（职工编号，姓名，性别,仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。
一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程：售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
试根据上述背景提供的信息，绘制出“报损”的业务流程图、数据流程图。
E-R事例1、设某商业集团的仓库管理系统数据库有三个实体集。
一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、姓名、性别等。
公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。
(1)试画出ER图，并在图上注明属性、联系的类型。
(2)将ER图转换成关系模型，并注明主键和外键。
解：(1) ER图如图7.2所示。
图7.2（2）这个ER图可转换3个关系模式：公司（公司编号，公司名，地址）仓库（仓库编号，仓库名，地址，公司编号）职工（职工编号，姓名，性别，仓库编号，聘期，工资）2、设某商业集团的商品供应管理系统数据库有三个实体集。
一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。
供应商与商品之间存在“供应”联系，每个供应商可供应多种商品，每种商品可向多个供应商订购，每个供应商供应每种商品有个月供应量；商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品可在多个商店销售，每个商店销售每种商品有个月计划数。
试画出反映上述问题的ER图，并将其转换成关系模型。
解：ER图如图7.3所示。
图7.3（2）这个ER图可转换5个关系模式：供应商（供应商编号，供应商名，地址）商店（商店号，商店名，地址）商品（商品号，商品名，规格，单价）供应（供应商编号，商品号，月供应量）销售（商店号，商品号，月计划数）3、银行储蓄业务管理系统数据库中涉及到储户、存款、取款等信息。
试设计ER模型。
解：储蓄业务主要是存款、取款业务，可设计如图7.4所示的ER图。
图7.44、超市管理系统。
该超市公司的业务管理规则如下:⑴该超市公司有若干仓库，若干连锁商店，供应若干商品。
实训一：ER图一、实训目的：(1) 理解ER图的基本原理和结构(2) 掌握画ER图的方法二、实训条件：Edraw Max v5.6三、实训内容和步骤根据要求画出以下ER图。
并在每个实体的属性集中标示出主码（主码用下划线标示）1、某商业集团的销售管理系统数据库中有三个实体集。
一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。
商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个员工销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。
2、设某商业集团的仓库管理系统数据库有三个实体集。
一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、姓名、性别等。
公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。
3、设某商业集团的商品供应管理系统数据库有三个实体集。
一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。
供应商与商品之间存在“供应”联系，每个供应商可供应多种商品，每种商品可向多个供应商订购，每个供应商供应每种商品有月供应量的联系；商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品可在多个商店销售，每个商店销售每种商品有个月计划数。
4. 医院的病房管理系统数据库需要如下信息：科室：科名、科地址、科电话、医生姓名病房：病房号、床位号、所属科室名医生：姓名、职称、所属科室名、年龄、工作证号病人：病历号、姓名、性别、诊断、主管医生、病房号其中：一个科室有多个病房、多个医生，一个病房只能属于一个科室，一个医生只属于一个科室，但可负责多个病人的诊治，一个病人的主管医生只有一个。
网上服装商店1、E_R图2、关系表供应商：编号名称联系人地址电话进货：货品编码进货号进货量商品：编码名称售价产地供应商批号尺码客户：编号名称地址电话邮政编码订货：订单号销售工号货品编码客户编号订单日期发货方式付款方式总金额销售人员：工号部门号姓名地址电话销售部：编码名称人数3、表结构客户表销售人员表——网上服装商店Create databaseGo——供应商表Create table 供应商表（编号int primary key，名称varchar（20）not null，联系人varchar（10）not null，地址varchar（50），电话varchar（13）nuique）Go——进货表Create table进货表（货品编码int primary key，进货码int ，进货量int check（进货量>0））Go——商品表Create table商品表（编码int primary key，名称varchar（20）not null，售价money，产地varchar（50），供应商varchar（20），批号int，尺码intGo——客户表Create table客户表（编号int primary key，名称varchar(20)not null，地址Varchar（50），电话varchar（13）unique，邮政编码varchar（6））Go——订货表Create table订货表（订单号int primary key，销售工号int，货品编码int constraint goodnoForeign key references 商品表（编码），客户编号int constraint custono Foreign key references 客户表（编号），订单日期datatime，发货方式varchar（20），付款方式vatchar（20），总金额money）Go——销售人员表Create table销售人员表（工号int primary key，部门号int，姓名varchar（20），地址varchar（50），电话varchar（13））Go——销售部表Create table销售部表（编码int primary key，名称varchar（20），人数varchar（20））。
3 概念结构设计概念结构设计就是将需求分析阶段得到的用户需求抽象为数据库的概念结构。
本论文使用E-R图来描述系统的概念结构，即使用ER图表示需求分析的结果。
在实际设计过程中，首先分析系统中以实体为基本单位的局部ER图，然后分析两两实体之间的联系，画出两两实体联系的局部E-R图，再将两两实体之间联系的ER图作为基本单位，画出他们之间联系的ER图，依次类推，最后将各局部E-R图合并成全局E-R图，下面将分别进行分析。
3.1 实体分析及其局部E-R图通过需求分析得知，图书仓库管理系统的研究对象有图书、供应商和操作员三个对象，也就是三个实体，但由于系统的主要功能是管理仓库的图书（入库和出库），所以在实际处理中将图书分为基本图书和库存图书，也就是说，为了处理问题的方便，将系统的实体对象分为供应商、操作员、基本图书和库存图书。
（1）供应商对于书店仓库管理系统来说，比较重要的供应商信息是名称、地址、联系人和联系电话。
其中供应商的名称能够唯一确定某个供应商的所有信息，故在该实体中定义供应商名称为实体标识符。
供应商的ER图如3.1所示。
图3.1 供应商ER图（2）操作员对图书仓库的所有管理工作由操作员来完成，操作员在系统中发挥着非常重要的作用，故系统必须对操作员进行统一管理，给每个操作员设置编号和密码。
本系统中操作员实体的属性为操作员编号、姓名和密码，其中，操作员编号能够唯一标识操作员的各个属性，所以定义操作员编号为操作员实体的标识符。
操作员的ER图如3.2所示。
图3.2 操作员ER图（3）基本图书在基本图书实体中，包含编号、书名、作者、出版社四个属性。
其中，编号能够唯一标识每一本图书，故定义编号为图书实体的标识符。
基本图书实体的ER图如下：图3.3 基本图书ER图（4）库存图书在库存图书实体中，包含编号、书名、作者、出版社、数量五个属性。
其中，编号能够唯一标识每一本图书，故定义编号为图书实体的标识符。
基本图书实体的ER图如下：3.2 实体之间的联系及其ER图（1）基本图书与供应商联系的ER图仓库中的每一本图书均由某个出版社出版，一个出版社出版多种图书，故供应商和基本图书之间联系类型是1:n的联系。
E-R 事例1、某商业集团的销售管理系统数据库中有三个实体集。
一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、、性别、业绩等。
商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。
（1）试画出ER 图，并在图上注明属性、联系的类型。
（2）将ER 图转换成关系模型，并注明主键和外键。
解：(1) ER 图如图7.1所示。
图7.1（2）这个ER 图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，，性别，业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号，商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集。
一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、、性别等。
公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。
(1) 试画出ER 图，并在图上注明属性、联系的类型。
(2) 将ER 图转换成关系模型，并注明主键和外键。
解：(1) ER 图如图7.2所示。
1N1N图7.2（2）这个ER 图可转换3个关系模式：公司（公司编号，公司名，地址）仓库（仓库编号，仓库名，地址，公司编号）职工（职工编号，，性别，仓库编号，聘期，工资）3、 设某商业集团的商品供应管理系统数据库有三个实体集。
一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。
