电力系统基础知识总结电力系统是指由发电厂、输电线路、变电站和配电线路等组成的供电系统，是现代工业化社会中不可或缺的基础设施。
以下是电力系统基础知识的总结。
1. 发电厂：发电厂是电力系统中的起点，通过机械能、燃料或其他能源转化为电能。
常见的发电厂包括火力发电厂、水力发电厂、核能发电厂和风力发电厂等。
2. 输电线路：输电线路用于将发电厂产生的电能从发电厂输送到变电站。
输电线路通常采用高压输电，以减小传输损耗。
常见的输电线路有架空线路和地下电缆。
3. 变电站：变电站是电力系统中的重要组成部分，用于将输送到变电站的电能进行变压、配电和接入电网。
变电站还能通过组合单元、开关设备和自动装置来实现电力系统的保护和自动化控制。
4. 配电线路：配电线路将电能从变电站输送到终端用户。
配电线路通常采用较低的电压，如低压配电和中压配电。
它们被用于将电能送达家庭、商业和工业用电设施。
5. 电力负载：电力负载是指使用电力的设备和设施。
根据负载特点的不同，可以将负载分为家庭用电、商业用电和工业用电。
6. 三相电：三相电是一种供电方式，广泛应用于电力系统中。
它由三个正弦波形电压或电流组成，相位差为120度。
三相电能提供较强的功率传输能力和稳定性。
7. 电力传输损耗：电力传输过程中不可避免地会有一定电能损耗，主要包括电阻损耗、线路电感和电容损耗。
为了减小电力传输损耗，电力系统通常采用高压输电和导线的选择。
8. 电力系统稳定性：电力系统稳定性是指电力系统在大扰动或故障条件下保持正常运行的能力。
其中，主要包括电压稳定性、频率稳定性和暂态稳定性。
9. 电力系统保护：电力系统保护是为了防止电力系统发生故障和事故，保护设备、人员和电网的安全。
常见的保护设备有断路器、保护继电器和避雷器等。
10. 可再生能源的接入：随着可再生能源的发展和应用，电力系统中越来越多的可再生能源被引入。
这包括太阳能发电、风力发电和水力发电等。
总而言之，电力系统是一个复杂的系统，包括发电厂、输电线路、变电站和配电线路等。
电力系统分析基础目录稳态部分- •-.电力系统的基本概念填空题简答题电力系统各元件的特征和数学模型填空题简答题简单电力网络的计算和分析填空题简答题四．复杂电力系统潮流的计算机算法简答题五．电力系统的有功功率和频率调整1．电力系统中有功功率的平衡2．电力系统中有功功率的最优分配3．电力系统的频率调整六．电力系统的无功功率和频率调整1．电力系统的无功功率平衡2．电力系统无功功率的最优分布3 ．电力系统的电压调整暂态部分短路的基本知识1. 什么叫短路2. 短路的类型3. 短路产生的原因4. 短路的危害5. 电力系统故障的分类二．标幺制1. 数学表达式2. 基准值的选取3. 基准值改变时标幺值的换算4. 不同电压等级电网中各元件参数标幺值的计算三．无限大电源1. 特点2. 产生最大短路全电流的条件3. 短路冲击电流im4. 短路电流有效值Ich四．运算曲线法计算短路电流1．基本原理2. 计算步骤3. 转移阻抗4. 计算电抗五．对称分量法1. 正负零序分量2. 对称量和不对称量之间的线性变换关系3. 电力系统主要元件的各序参数六．不对称故障的分析计算1. 单相接地短路2. 两相短路3. 两相接地短路4. 正序增广网络七. 非故障处电流电压的计算1. 电压分布规律2. 对称分量经变压器后的相位变化稳态部分一、填空题1、我国国家标准规定的额定电压有3kv、6kv、10kv、35kv、110kv、220kv、330kv、500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北 _6电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地。

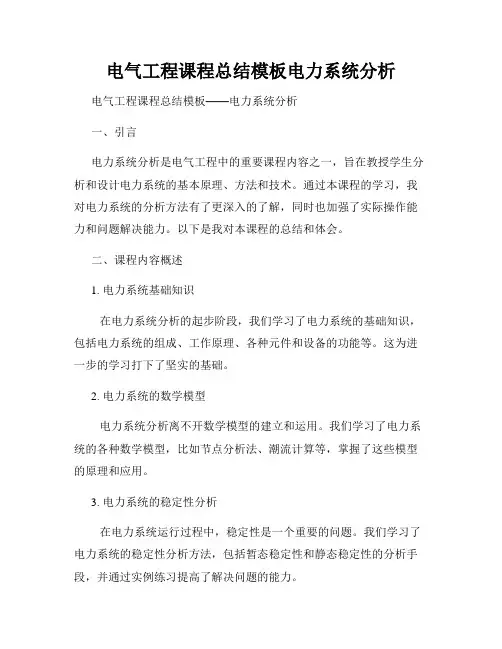

电气工程课程总结模板电力系统分析电气工程课程总结模板——电力系统分析一、引言电力系统分析是电气工程中的重要课程内容之一，旨在教授学生分析和设计电力系统的基本原理、方法和技术。
通过本课程的学习，我对电力系统的分析方法有了更深入的了解，同时也加强了实际操作能力和问题解决能力。
以下是我对本课程的总结和体会。
二、课程内容概述1. 电力系统基础知识在电力系统分析的起步阶段，我们学习了电力系统的基础知识，包括电力系统的组成、工作原理、各种元件和设备的功能等。
这为进一步的学习打下了坚实的基础。
2. 电力系统的数学模型电力系统分析离不开数学模型的建立和运用。
我们学习了电力系统的各种数学模型，比如节点分析法、潮流计算等，掌握了这些模型的原理和应用。
3. 电力系统的稳定性分析在电力系统运行过程中，稳定性是一个重要的问题。
我们学习了电力系统的稳定性分析方法，包括暂态稳定性和静态稳定性的分析手段，并通过实例练习提高了解决问题的能力。
4. 电力系统的故障分析电力系统故障是一种常见的问题，我们学习了电力系统的各种故障类型和分析方法，包括短路故障、接地故障等。
通过实际案例的分析，我们通过课程学习提高了对电力系统故障的识别和解决能力。
5. 电力系统的优化调度电力系统的优化调度是提高电力系统经济性和运行效率的重要手段。
我们学习了电力系统的优化调度方法，包括经济潮流计算、电力系统可靠性分析等，通过相关实验加深了对这些方法的理解。
三、学习收获通过学习电力系统分析课程，我受益良多。
以下是我的收获和体会：1. 理论与实践相结合电力系统分析课程注重理论与实践相结合，通过实例分析和实验练习，我们将所学的理论知识应用到实际问题解决中，锻炼了实际操作能力。
2. 综合能力的提升在课程中，不仅仅注重了电力系统分析的基本理论，同时也强调了数学建模和问题解决能力的培养。
这为我今后在电气工程领域的发展奠定了坚实的基础。
3. 团队合作意识在实验练习和课程设计中，我们需要与同学们合作完成任务。
电力系统分析基础试卷1一、简答题（15分）电网互联的优缺点是什么？影响系统电压的因素有哪些？在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 电力系统的调压措施和调压方式有哪些？什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。
(略去各元件电阻和所有对地导纳及变压器励磁导纳)T L G1T三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。
四、（15后，系统的频率和发电机的出力各为多少？五、（15用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f点发生BC相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA，UB=Uav）故障点A相各序电流和电压的有名值、A相各序电流向量图。
中性点电位Un是多少KV？Xn是否流过正、负序电流？ Xn的大小是否对正、负序电流有影响？七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率Sf不大于250MVA，试求(SB=100MVA，UB= Uav)线路允许的电抗有名值XL？发电机G1、G2的计算电抗？电力系统分析基础试卷2一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压？什么是电压损耗、电压降落、电压偏移？电力系统采用分裂导线有何作用？简要解释基本原理。
在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 什么是电力系统短路故障？故障的类型有哪些？二、(15分)在如图所示的两机系统中，PGN1=450MW ，σ1%=5；PGN2=500MW ，σ2%=4。
电力系统基础试题及答案试题一1. 电力系统是由哪些基本组成部分构成的？答案：- 发电机组- 输电线路- 变电站- 配电网2. 什么是电力系统的传输和分配？答案：传输指电能从发电厂输送到不同地区的过程，而分配指将电能分配给最终用户的过程。
3. 什么是电力负荷？答案：电力负荷是指电力系统上设备、机械和消费者所使用的电能。
4. 请列出电力系统的三种主要电网类型。
答案：- 交流电网（AC）- 直流电网（DC）- 混合电网（Hybrid）试题二1. 请解释电力系统中的三相交流电是如何工作的。
答案：三相交流电是由三根相位相差120度的交流电线组成的系统。
在这个系统中，电流和电压沿着三条线相互交叉流动，这种交替的流动产生了稳定的电力供应。
2. 请解释电力系统中的发电机组。
答案：发电机组是将机械能转化为电能的设备。
它通常由发电机和发动机组成，发动机提供机械能，而发电机则将机械能转化为电能。
3. 当电力负荷增加时，电力系统的哪个组成部分会自动调节以满足需求？答案：变电站是电力系统中能自动调节电力输出以满足负荷需求的组成部分。
当电力负荷增加，变电站会增加输出电压和电流，以满足负荷需求。
试题三1. 什么是电力系统的黑启动？答案：电力系统的黑启动指在整个系统发生大面积停电后，重新启动电力系统的过程。
2. 什么是电力系统的故障？答案：电力系统的故障指电力系统中出现的电力供应中断、电气设备损坏或其他异常情况。
3. 请解释电力系统中的保护装置的作用。
答案：保护装置在电力系统中起到监测、检测和隔离故障的作用。
当电力系统中出现过载、短路或其他异常情况时，保护装置会自动切断电力供应，以保护设备和人员的安全。
以上是电力系统基础试题及答案。
请根据需要进行学习和复习。
2022年《电力系统基础》知识考试试题库及答案（完整版）一、名词解释：1、动力系统－将电力系统加上各种类型发电厂中的动力局部就称为动力系统2、电力系统－由发电机、变压器输配电线路和用户电器等各种电气设备连接在一起而形成的生产、输送分配和消费电能的整体就称为电力系统3、电力网－由各种电压等级的变压器和输、配电线路所构成的用于变换和输送、分配电能的局部称为电力网4、频率的一次调整－由发电机的自动调速器完成的频率调整5、频率的二次调整－就是自动或手动地操作调频器而完成的频率调整6、频率的三次调整－按照负荷曲线及最优化准则在各个发电厂之间分配发电负荷。
7、电压中枢点－指在电力系统中监视、控制、调整电压的有代表性的点母线8、同步运行状态－指电力系统中所有并联运行的同步电机都有相同的电角速度9、稳定运行状态－在同步运行状态下，表征运行状态的各参数变化很小，这种情况为稳定运行状态10、稳定性问题－电力系统在运行时受到微小的或大的扰动之后，能否继续保护系统中同步电机同步运行的问题称为电力系统稳定性问题11、静态稳定－指电力系统在运行中受到微小扰动后，独立地恢复到它原来的运行状态的能力叫静态稳定12、暂态稳定－指电力系统受到较大的扰动后各发电机是否能继续保持同步运行的问题13、功角稳定－指系统中各发电机之间的相对功角失去稳定性的现象14、顺调压－在最大负荷时使中枢点的电压不低于线路额定电压的102.5％倍，在最小负荷时使中枢点的电压不高于线路额定的额定电压的107.5％倍，这种调压方式叫顺调压15、逆调压－在最大负荷时使中枢点的电压较该点所连接线路的额定电压提高5％，在最小负荷时使中枢点的电压等于线路额定电压的调压方式叫逆调压16、常调压－在任何负荷下中枢点电压保持为大约恒定的数值，一般较线路额定电压高2％～5％，这种调压方式叫常调压二、问答：1、电力系统运行有什么特点及要求？答：特点：①电能不能储存；②与国民经济及人民生活关系密切；③过渡过程非常短暂。

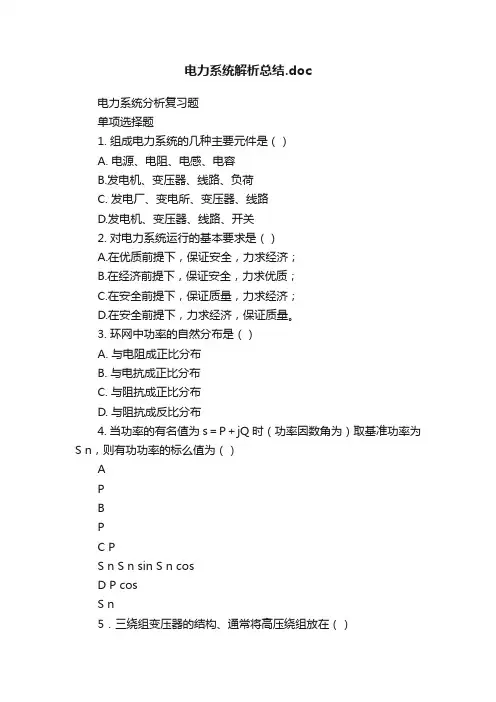

电力系统解析总结.doc电力系统分析复习题单项选择题1. 组成电力系统的几种主要元件是（）A. 电源、电阻、电感、电容B.发电机、变压器、线路、负荷C. 发电厂、变电所、变压器、线路D.发电机、变压器、线路、开关2. 对电力系统运行的基本要求是（）A.在优质前提下，保证安全，力求经济；B.在经济前提下，保证安全，力求优质；C.在安全前提下，保证质量，力求经济；D.在安全前提下，力求经济，保证质量。
3. 环网中功率的自然分布是（）A. 与电阻成正比分布B. 与电抗成正比分布C. 与阻抗成正比分布D. 与阻抗成反比分布4. 当功率的有名值为s＝P＋jQ 时（功率因数角为）取基准功率为S n，则有功功率的标么值为（）APBPC PS n S n sin S n cosD P cosS n5．三绕组变压器的结构、通常将高压绕组放在（）A 内层B 中间层C 外层D 独立设置6. 火电厂间有功功率负荷最优分配的准则是（）A. 按效率相同分配B. 按等比耗量分配C. 按等耗量微增率分配D.按等水煤换算系数分配7. 无载调压变压器的分接头位置改变（）A. 可在工作时改变B. 须退出工作后改变C. 与其运行状态无关D.与有载调压变压器的改变相同8. 常调压是指（）A.高峰负荷时，将中枢点电压调高；低谷负荷时，将中枢点电压调低B.高峰负荷时，将中枢点电压调低；低谷负荷时，将中枢点电压调高C.高峰负荷、低谷负荷时，中枢点电压为一接近不变的值D.高峰负荷时，电压调高，低谷负荷时，电压也调高9. 系统中发生单接地故障时，零序回路中不包含（）A 电源电势B零序电压C零序阻抗D零序电流10. 两相短路接地故障中，附加阻抗Z△为（）A Z0ΣB Z2ΣC Z0Σ + Z 2ΣD Z0Σ∥Z2Σ11．电力系统分析中，有功功率的单位常用()A．Var B.MVAC．MW D.MVar12．中性点不接地系统发生单相接地故障，中性点对地电位升高为() A．相电压 B. 线电压C. 2 倍的相电压D. 2 倍的线电压13．电力系统的主要组成部分是()A．发电机、变压器、线路及用电设备 B. 输电和配电设备C．锅炉、汽机、发电机 D.输电设备和用户14．三绕组变压器的分接头，一般装在()A．高压和低压绕组B. 高压和中压绕组C．中压和低压绕组D.三个绕组都装15．三相架空输电线路导线间换位的目的是() A．使三相导线张力相同C．使三相导线长度相等B. 使换位杆塔受力均匀D.减少三相参数的不平衡16．节点导纳矩阵为方阵，其阶数等于( )A．网络中所有节点数C．网络中所有节点数加1 B. 网络中除参考节点以外的节点数D.网络中所有节点数加 217．P—Q分解法和牛顿一拉夫逊法进行潮流计算时，其计算精确度是() A．P—Q分解法高于牛顿一拉夫逊法B.P—Q分解法低于牛顿一拉夫逊法C．两种方法一样D.无法确定，取决于网络结构18．电力系统有功功率负荷最优分配的目标是()A．电压损耗最小 B. 有功功率损耗最小C．无功功率损耗最小D.单位时间内消耗的一次能源最小19．发电机的单位调节功率可以表示为 ( )G fA. PB. K GK Gf P GC. P GD. fK G K Gf P G20．逆调压是指 ()A．高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低B.高峰负荷时，将中枢点的电压调低；低谷负荷时，将中枢点的电压调高C．高峰负荷，低谷负荷时中枢点的电压均调低D.高峰负荷，低谷负荷是中枢点的电压均调高21．出现概率最多的短路故障形式是 ( )A．三相短路B. 两相短路C．两相短路接地 D.单相短路接地22．无限大功率电源在外部有扰动时，仍能保持 ( )A．有功功率不变B. 无功功率不变C．电压不变D.视在功率不变23．一般情况下，变压器的负序电抗x T(2)与正序电抗 x T(1)的大小关系为( ) A．X T(1) =X T(2) B.X T(1) >X T(2)C．X T(1) <="">24．中性点直接接地系统发生短路后，短路电流中没有零序分量的不对称故障形式是( )A．单相短路C．两相接地短路B. 两相短路D.三相短路25．对称分量法适用于的系统是( ) A．非线性系统C．非刚性系统26．小干扰法适用于简单电力系统的A．潮流分析(B. 线性系统D.刚性系统)B. 暂态稳定分析C．大扰动分析 D.静态稳定分析27．若作用于发电机转子的机械功率大于电磁功率，发电机转子转速将 ( ) A．增加 B. 减小C．不变 D.先减小后增加28．发电机出口发生三相短路时，发电机的输出功率为 ( )A．额定功率 B. 功率极限C．0 D.额定功率的 75％29．500kV 高压输电网串联电容的主要目的是 ( )A．经济调度 B. 电压调整C．频率调整 D.提高稳定性30．利用等面积定则分析简单系统的暂态稳定性，当最大可能的减速面积小于加速面积，则系统的暂态稳定性将 ( )A．失去 B. 保持C．为临界稳定 D. 至少能运行 30 分钟后失去稳定单项选择题1-5 BCDAC 6-10 CBCAD11-15 CAABD 16-20 BCDCA21-25 DCABB 25-30 DACDA填空题1. 衡量电能质量好坏的指标是、和。
电力系统分析基础稳态部分一一、填空题1、我国国家标准规定的额定电压有3kv 、6kv、10kv、35kv 、110kv 、220kv 、330kv、500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kv 及以上的系统中性点直接接地，35kv 及以下的系统中性点不接地。
二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。
2、电力系统是指由发电机、各类变电所和输电线路以及电力用户组成的整体。
3、总装机容量是指电力系统中实际安装的发电机组额定百功功率的总和。
4、电能生产，输送，消费的特点：（1）电能与国民经济各个部门之间的关系都很密切（2）电能不能大量储存（3）生产，输送，消费电能各个环节所组成的统一整体不可分割（4）电能生产，输送，消费工况的改变十分迅速（5）对电能质量的要求颇为严格5、对电力系统运行的基本要求（1）保证可靠的持续供电（2）保证良好的电能质量（3）保证系统运行的经济性6、变压器额定电压的确定：变压器的一次侧额定电压应等于用电设备额定电压（直接和发电机相联的变压器一次侧额定电压应等于发电机的额定电压），二次侧额定电压应较线路额定电压高10%。
只有漏抗很小的、二次直接与用电设备相联的和电压特别高的变压器，其二次侧额定电压才可能较线路额定电压仅高5%。
7、所谓过补偿是指感性电流大于容性电流时的补偿方式，欠补偿正好相反，实践中，一般采用欠补偿。
二一、填空题1、按绝缘材料，电缆可分为纸绝缘、橡胶绝缘、塑料绝缘三种类型。
2、架空线路由导线、避雷线、杆塔、绝缘子和金具等构成。
电力系统分析基础目录稳态部分一．电力系统的基本概念填空题简答题二．电力系统各元件的特征和数学模型填空题简答题三．简单电力网络的计算和分析填空题简答题四．复杂电力系统潮流的计算机算法简答题五．电力系统的有功功率和频率调整1．电力系统中有功功率的平衡2．电力系统中有功功率的最优分配3．电力系统的频率调整六．电力系统的无功功率和频率调整1．电力系统的无功功率平衡2．电力系统无功功率的最优分布3．电力系统的电压调整暂态部分一．短路的基本知识1.什么叫短路2.短路的类型3.短路产生的原因4.短路的危害5.电力系统故障的分类二．标幺制1.数学表达式2.基准值的选取3.基准值改变时标幺值的换算4.不同电压等级电网中各元件参数标幺值的计算三．无限大电源1.特点2.产生最大短路全电流的条件3.短路冲击电流im4.短路电流有效值Ich四．运算曲线法计算短路电流1．基本原理2.计算步骤3.转移阻抗4.计算电抗五．对称分量法1.正负零序分量2.对称量和不对称量之间的线性变换关系3. 电力系统主要元件的各序参数六．不对称故障的分析计算1.单相接地短路2.两相短路3.两相接地短路4.正序增广网络七．非故障处电流电压的计算1.电压分布规律2.对称分量经变压器后的相位变化稳态部分一一、填空题1、我国国家标准规定的额定电压有 3kv 、6kv、 10kv、 35kv 、110kv 、220kv 、330kv、 500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地。
二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。
一．填空题1、输电线路的网络参数是指(电阻)、（电抗）、(电纳）、(电导）。
2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。
“电压偏移”是指输电线某点的实际电压和额定电压的(数值）的差.3、由无限大的电源供电系统，发生三相短路时,其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路电流的最大瞬时的值又叫（短路冲击电流)，他出现在短路后约(半）个周波左右，当频率等于50HZ时，这个时间应为（0。
01）秒左右。
4、标么值是指(有名值/实际值）和(基准值）的比值。
5、所谓“短路"是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路)，(两相短路),（单相短路接地），（两相短路接地)。
6、电力系统中的有功功率电源是（各类发电厂的发电机）,无功功率电源是（发电机)，（电容器和调相机），(并联电抗器），（静止补偿器和静止调相机）。
7、电力系统的中性点接地方式有(直接接地）（不接地）(经消弧线圈接地）。
8、电力网的接线方式通常按供电可靠性分为(无备用)接线和（有备用）接线.9、架空线是由（导线）（避雷线）(杆塔)（绝缘子）（金具）构成.10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、(借并联补偿设备调压）、(改变输电线路参数）。
11、某变压器铭牌上标么电压为220±2＊2.5％，他共有（5)个接头,各分接头电压分别为（220KV）（214。
5KV）（209KV）（225.5KV)（231KV）.二：思考题1.电力网，电力系统和动力系统的定义是什么？(p2）答：电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统.电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。
动力系统：电力系统和动力部分的总和。
2.电力系统的电气接线图和地理接线图有何区别? （p4—5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。
电力系统基础试题课程代码：02300一、填空题(每小题1分，共10分)1.衡量电能质量的指标主要有电压、波形和___频率___。
2.在电力系统的潮流分布计算中，习惯上是直接用三相功率和__线____电压来计算。
3.频率的二次调整是由发电机组的调频器_进行调整。
4.双绕组变压器可供调整的分接头通常在__高压侧____。
5.简单短路中不对称短路有___3___种类型。
6.对称分量法是一种叠加法，适用于___线性___系统。
7.两相短路其故障相电流为正序电流的______倍。
8.对于简单电力系统，其静态稳定判据为______。
9.自动重合闸是提高系统__暂态稳定性____的主要措施之一。
10.在简单电力系统中，若加速面积大于减速面积，系统将失去_暂态稳定性__。
11.我国电力系统的3KV以上的额定电压等级有6kv，10kv，35, 60, 110 ,220，330, 500, 750kv。
12．架空线路是由导线，避雷线，杆塔，绝缘子及金具等元件组成。
13.对电力系统运行的基本要求是，供电的可靠性，良好的电能质量，力求系统运行的经济性。
14.变压器损耗是由短路损耗和空载损耗两部分构成。
15.电力系统的有功和频率调整大体上可分为一次，二次，三次调整，所谓的一次调整指由发电机调速器进行的频率调整，二次调整指有发电机的调频器进行的频率调整，三次调整指按照负荷曲线及最优准则分配发电负荷。
二、单项选择题(每小题1分，共20分。
从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。
)13.经过Y·d3接法的变压器由星形到三角形侧时，负序系统逆时针转过( ③)①120°②150°③90°④270°14.电力系统K点发生单相短路(A相)对称分量以A相为准，其电流之间关系为( ④)式所示。
①②③④15.若a、b两相发生短路接地，则基准相选择为( ③)①a相②b相③c相④b相和c相18.下图系统在k点发生三相短路，各元件标么值电抗在元件下方，计算短路电流的总阻抗为( 4 )①xΣ=0.248 ②xΣ=(0.125+0.105+0.08) ∥(0.10)=0.075③xΣ=0.41 ④xΣ=0.3119.电力系统发生三相短路，其冲击系数k imp与非周期分量的衰减时间常数Ta有关，当k imp=1时，回路的L，R，T a的关系如( 3 )①L≠0 R≠0 ②R=0 L≠0 ③L=0 R≠0 ④T a=20.为达到安装较少的补偿设备容量，选变压器分接头的情况应为( 2 )①最小方式时电容器全部投入②最小方式时电容器全部退出③最大方式时电容器全部投入④最大方式时电容器全部退出22.影响系统频率的主要因素是( 4 )①电流②阻抗③无功④有功23.潮流计算常用的计算方法是( 2 )①解析法②迭代法和牛顿法③积分法④差分法24.计算初步功率分布的目的主要是为了( 1 )①寻找无功功率分点②寻找有功功率分点③寻找平衡节点④寻找pu节点25.电力系统潮流分布计算中，复功率的单位是( 3 )①MW ②MVar ③MV A ④KW26.电力网某处的电流为2.5KA，当取基准值S N=100MV A,U N=10KV时，则该处电流的标么值应为( 3 )①②③④27.变压器的电抗参数X T，主要决定于哪一个实验数据( 3 )①②③U k% ④I0%28.中性点不接地的电力系统，发生单相接地故障时，非故障相电压( 3 )①不变②升高倍③升高倍④升高2倍29.用电设备的额定电压一般与所接网络的额定电压( 2 )①高5% ②相同③低5% ④低10%30.用来支持或悬挂导线并使导线与杆塔绝缘的器件是( 3 )①杆塔②金具③绝缘子④保护包皮三、简答题(每小题5分，共20分)32.简要说明电力系统的电压调整可以采用哪些措施答.①改变发电机端电压调压；②改变变压器变比调压③补偿无功功率调压；④改变电力线路参数调压。
33.什么是输电线路的电压损耗? 答：线路始末两端电压的数值差。
34.在电力系统潮流分布计算中，习惯上采用什么功率以及什么电压进行计算?答.习惯上采用三相功率和线电压进行计算。
35、简述降低电网电能损耗的措施。
答：（1）提高电力网负荷的功率因数，降低电网的电能损耗：①合理选择异步电动机的容量及运行方式；②实现无功功率就地补偿，限制无功功率在电网中传送。
（2.5分）（2）合理组织电力网的运行方式：①电力网运行于重负荷状态时，应尽量提高运行电压水平，以降低功率损耗和电能损耗；②合理组织并联变压器的运行，减少功率损耗和电能损耗。
（2.5分）36、提高导体最大允许载流量的措施有哪些？答：采用电阻率小，散热面积、散热系数大的材料（3分）和散热效果好的布置方式。
37．断路器和隔离开关在电力系统中的作用是什么？它们在性能上有什么不同？答：(1）断路器的作用：正常运行时，用于倒闸操作，改变系统的运行方式；故障时，切断电流，切除故障点，使非故障部分继续正常运行。
(2）隔离开关的作用：隔离开关隔开电源，当检修线路或断路器时，形成一个检修人员也能看见的、明显的“断开点”；倒闸操作，分、合小电流。
(3）两者区别：断路器有熄弧装置，可以切断短路时的大电流，隔离开关无熄弧装置，不能开断短路电流。
39.电力系统运行有什么特点及要求？答：特点：电能不能存储；与国民经济及人民生活关系密切；过渡过程非常短暂。
要求：安全，可靠，优质，经济供电。
40、某变电站采用双母线接线，有2条进线，4条出线，画出其电气主接线，并说明不停电检修工作母线的操作步骤？（正常运行时，一组母线工作，另一组母线备用）答：（1）图（2）闭合母联两侧的隔离开关QS1，QS2合QF向备用母线充电（0.5）；若备用母线带电后一切正常，下一步则先接通（一条或全部）回路接于备用母线侧的隔离开关，然后断开（该条或全部）回路接于工作母线上的隔离开关，（1分）；待全部回路操作完成后，断开母联断路器及其两侧的隔离开关。
41．何谓电力系统？其中各部分的作用是什么？答：由发电厂内的发电机、电力网内的变压器和输电线路以及用户的各种用电设备，按照一定的规律连接而组成的统一整体，称为电力系统。
（2分）作用：发电机生产电能；变压器变换和分配电能；输电线路输送电能；用电设备消费电能。
（3分）42．图示电力系统，若k点发生单相接地短路，试作出其零序等值网络答：43．下图所示简单电力系统拟配置相间短路的电流保护。
请给出图中各处（1QF、2QF和3QF）应配置的电流保护，并给出各电流保护的动作时间（取Δt＝0.5s）。
答：①3QF处：定时限过电流保护，t III3＝0s（1分）②2QF处：无时限电流速断保护＋定时限过电流保护；（1分）t I2＝0s，t III2＝1s（1分）③1QF处：无时限电流速断保护＋带时限电流速断保护＋定时限过电流保护；（1分）t I1＝0s，t II1＝0.5s，t III1＝1s（1分）44．试标明发电机和变压器两侧绕组的额定电压值(图中已标明的是电力系统的额定电压）？2．G：10.5KVT1：10.5/242 KV T2：220/121/38.5 KV T3：110/10.5 KV～11 KVT4：35/6.3 KV～6.6 KV T5：10.5/3.15 KV～3.3 KV四．计算题29．一条额定电压为110kV的输电线路，长100km，r0=0.15Ω/ km，，x0= 0.4Ω/ km，，b0=2.74×10-6S/km，已知线路末端负荷为20MW，cosj=0.8，线路始端电压保持为116kV，试求线路末端的电压偏移和线路的输电效率。
（10分）29．（共10分）解：1) （3分）参数计算，画出等值电路R＝r0 l＝0.15×100=15Ω X＝x0 l＝0.4×100＝40ΩB＝b0 l＝2.74×10-6×100＝2.74×10-4 S2) （4分）取U i＝U N，计算功率分布S LD＝P LD＋j P LD tgφ＝20＋j20×0.75＝20＋j15MV.AΔS y＝－j BU N2/2＝－j2.74×10-4×(110)2/2＝－j1.66MV.AS2＝S LD＋ΔS y＝20＋j15＋(－j1.66)＝20＋j13.34MV.AMV.AS1＝S2＋ΔS＝20＋j13.34＋0.716＋j1.91＝20.716＋j15.25MV.AS A＝S1＋ΔS y＝20.716＋j15.25－j1.66＝20.716＋j13.59MV.A3) （3分）U1＝116kV，计算末端电压偏移和输电效率kV末端电压偏移＝输电效率＝30．如图所示网络，母线N空载，各元件的参数已标于图中。
试计算当k点发生三相短路时，短路点的短路冲击电流、短路容量和母线M的残余电压（有名值）。
（15分）30．（共15分）解：1) （4分）取S d＝100MV.A，U d＝U av，各元件电抗标幺值计算如下：发电机：X1＝X2＝0.12×100/25＝0.48E²1＝E²2＝10.5/10.5＝1.0变压器：X3＝X4＝0.105×100/20＝0.525电抗器：2) （4分）等值网络如右图所示。
网络化简：X k1＝X1＝0.48X k2＝X2＋X5∥(X3＋X4)＝0.48＋0.655∥(0.525＋0.525)＝0.8833) （2分）起始次暂态电流计算：G1提供的电流为：I ²1＝E²1/ X k1＝1/0.48＝2.083G2提供的电流为：I ²2＝E²2/ X k2＝1/0.883＝1.1334) （2分）冲击电流计算：短路处的基准电流为：kAi sh＝kA5) （1分）短路容量：S²＝I ²S d＝(2.083＋1.133)×100＝321.6MV.A6) （2分）流过母线M的电流为：I ²M＝I ²2 X5/(X3＋X4＋X5)＝1.133×0.655/(0.525×2＋0.655)＝0.435母线M的残余电压：U M＝U avM I ²M X3＝115×0.435×0.525＝26.26 kV或（＝121×0.435×0.525＝27.63 kV）31．如图所示网络，变压器归算到高压侧的参数为Z T＝(2.4＋j40)W，变压器有5个分接头（110±2×2.5%）kV；10kV线路参数为r0＝0.65W/km，x0＝0.33W/km；变压器高压侧电压维持为110kV不变；最大负荷S LDBmax＝(20＋j12)MV·A，S LDCmax＝(0.6＋j0.48)MV·A，最小负荷S LDBmin＝(10＋j6)MV·A，S LDCmin＝(0.3＋j0.18)MV·A。
