漆包线的铜包铝线(CCA)与其它同类产品的比较铜体积比(%) 15 15 100 0比重(g/cm3) 3.63 3.63 8.89 2.70相同线径重量下的长度比 2.5:1 2.5:1 1:1 3.29:1导电率(%IACS) 69 65 100 62漆包线的中小规格漆包线技术发展趋势细径化由于电器产品的小型化，如摄录一体机、随身听、电子钟表、微型继电器、汽车、摩托车配件、电子仪表、洗衣机、电视机元件等所用的漆包线都朝着细径化方向发展。
例如，彩电用高压包即一体化行输出回扫变压器用漆包线原采用分段槽绕法绝缘时，使用规格范围为?φ 0.06～0.08 mm且均为加厚绝缘，现设计改为平绕法层间绝缘绕制结构后，线径改为?φ 0.03～0.04 mm，且薄漆层即可。
我国每年彩电生产近3 000万台，仅此一项估算需耗用?φ 0.03～0.04 mm漆包线近350 t/a，再加上其他产品需求，用量相当可观，但目前绝大部分仍需依靠进口。
轻量化根据电器产品的设计要求，在一些要求不高的使用场合所采用的轻量化方法是选材轻量化而非细径轻量化，如一些要求不高的微型电机、扬声器音圈、人工心脏起搏器、微波炉变压器等，产品采用漆包铝线、漆包铜包铝线来加工，这些选材与我们普通的漆包铜线相比有重量轻，价格低的优点，也存在着加工困难、焊接性差、抗拉强度小等缺点。
仅微波炉变压器一项，按我国每年生产1 000万台计算，已相当可观。
目前国内市场上此类产品除采用铜漆包线以外均以韩国生产的铝漆包线为主，国内尚无厂家生产，韩国LG公司的市场占有份额较大。
自粘性自粘性漆包线的特殊性能表现在可绕制无骨架线圈或免浸渍。
主要用于彩电偏转，扬声器音圈、蜂鸣器、微电机、电子变压器等场合。
根据底面漆的不同组合，选材不同也有不同的耐热等级，可分别满足不同使用场合。
该品种在电声及彩电偏转方面用量相当可观。
(扬声器年用量约350 t；彩偏年用量约2 500 t)，扬声器配套以常州耀卫、常州钟山、福州大通、山东蓬莱为主，彩电偏转配套的自粘性漆包线，以日本进口为主。

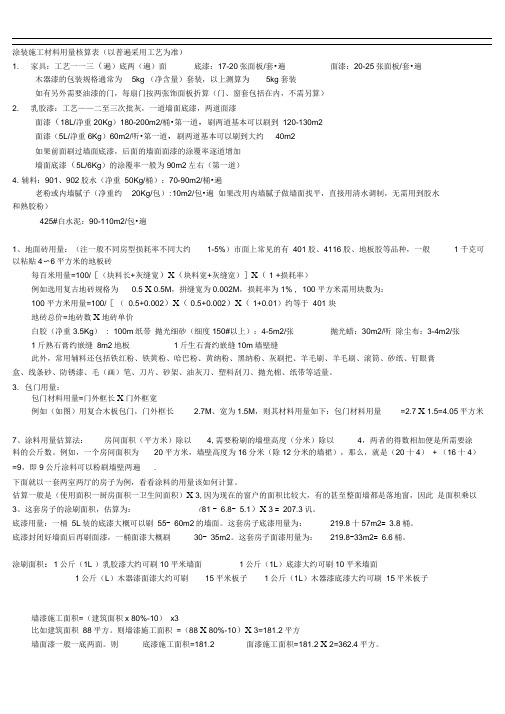

涂装施工材料用量核算表（以普遍采用工艺为准）1. 家具：工艺一一三（遍）底两（遍）面底漆：17-20张面板/套•遍面漆：20-25张面板/套•遍木器漆的包装规格通常为5kg （净含量）套装，以上测算为5kg套装如有另外需要油漆的门，每扇门按两张饰面板折算（门、窗套包括在内，不需另算）2. 乳胶漆：工艺——二至三次批灰，一道墙面底漆，两道面漆面漆（18L/净重20Kg）180-200m2/桶•第一道，刷两道基本可以刷到120-130m2面漆（5L/净重6Kg）60m2/听•第一道，刷两道基本可以刷到大约40m2如果前面刷过墙面底漆，后面的墙面面漆的涂覆率逐道增加墙面底漆（5L/6Kg）的涂覆率一般为90m2左右（第一道）4. 辅料：901、902胶水（净重50Kg/桶）：70-90m2/桶•遍老粉或内墙腻子（净重约20Kg/包）:10m2/包•遍如果改用内墙腻子做墙面找平，直接用清水调制，无需用到胶水和熟胶粉）425#白水泥：90-110m2/包•遍1、地面砖用量：（注一般不同房型损耗率不同大约1-5%）市面上常见的有401胶、4116胶、地板胶等品种，一般1千克可以粘贴4〜6平方米的地板砖每百米用量=100/［（块料长+灰缝宽）X（块料宽+灰缝宽）］X（1 +损耗率）例如选用复古地砖规格为0.5 X 0.5M，拼缝宽为0.002M，损耗率为1% , 100平方米需用块数为：100 平方米用量=100/［（0.5+0.002）X（0.5+0.002）X（1+0.01）约等于401 块地砖总价=地砖数X地砖单价白胶（净重3.5Kg） : 100m纸带抛光细砂（细度150#以上）：4-5m2/张抛光蜡：30m2/听除尘布：3-4m2/张1斤熟石膏约嵌缝8m2地板1斤生石膏约嵌缝10m墙壁缝此外，常用辅料还包括铁红粉、铁黄粉、哈巴粉、黄纳粉、黑纳粉、灰刷把、羊毛刷、羊毛刷、滚筒、砂纸、钉眼膏盒、线条砂、防锈漆、毛（画）笔、刀片、砂架、油灰刀、塑料刮刀、抛光棉、纸带等适量。

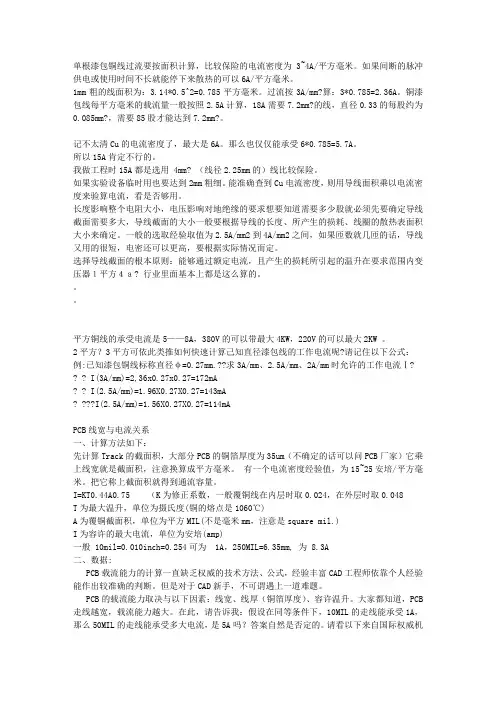

单根漆包铜线过流要按面积计算，比较保险的电流密度为3~4A/平方毫米。
如果间断的脉冲供电或使用时间不长就能停下来散热的可以6A/平方毫米。
1mm粗的线面积为：3.14*0.5^2=0.785平方毫米。
过流按3A/mm?算：3*0.785=2.36A。
铜漆包线每平方毫米的载流量一般按照2.5A计算，18A需要7.2mm?的线，直径0.33的每股约为0.085mm?，需要85股才能达到7.2mm?。
记不太清Cu的电流密度了，最大是6A。
那么也仅仅能承受6*0.785=5.7A。
所以15A肯定不行的。
我做工程时15A都是选用 4mm? （线径2.25mm的）线比较保险。
如果实验设备临时用也要达到2mm粗细。
能准确查到Cu电流密度，则用导线面积乘以电流密度来验算电流，看是否够用。
长度影响整个电阻大小，电压影响对地绝缘的要求想要知道需要多少股就必须先要确定导线截面需要多大，导线截面的大小一般要根据导线的长度、所产生的损耗、线圈的散热表面积大小来确定。
一般的选取经验取值为2.5A/mm2到4A/mm2之间，如果匝数就几匝的话，导线又用的很短，电密还可以更高，要根据实际情况而定。
选择导线截面的根本原则：能够通过额定电流，且产生的损耗所引起的温升在要求范围内变压器１平方４ａ? 行业里面基本上都是这么算的。
平方铜线的承受电流是5——8A，380V的可以带最大4KW，220V的可以最大2KW 。
2平方？3平方可依此类推如何快速计算己知直径漆包线的工作电流呢?请记住以下公式：例:已知漆包铜线标称直径φ=0.27mm.??求3A/mm、2.5A/mm、2A/mm时允许的工作电流Ⅰ? ? ? I(3A/mm)=2,36x0.27x0.27=172mA? ? I(2.5A/mm)=1.96X0.27X0.27=143mA? ???I(2.5A/mm)=1.56X0.27X0.27=114mAPCB线宽与电流关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。

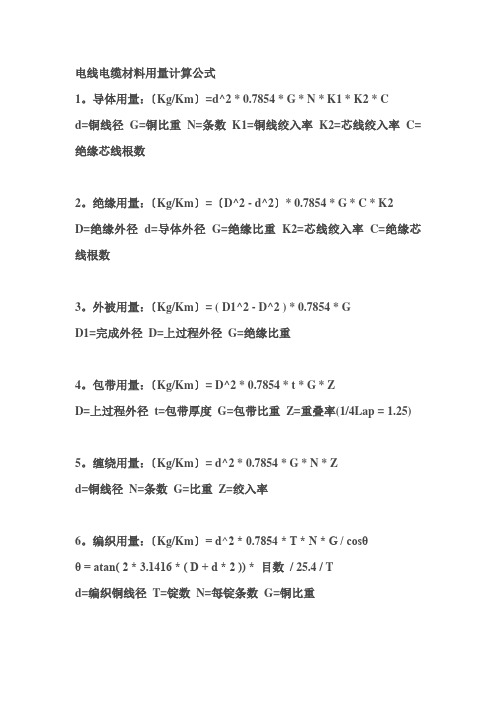

电线电缆材料用量计算公式1。
导体用量：〔Kg/Km〕=d^2 * 0.7854 * G * N * K1 * K2 * Cd=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2。
绝缘用量：〔Kg/Km〕=〔D^2 - d^2〕* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3。
外被用量：〔Kg/Km〕= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4。
包带用量：〔Kg/Km〕= D^2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5。
缠绕用量：〔Kg/Km〕= d^2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6。
编织用量：〔Kg/Km〕= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF〔发泡〕-0.65；FRPE-1.7；Teflon〔FEP〕2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48 〔均为假比重〕有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量〔kg/km〕重量=截面积×比重S=截面积〔mm2〕1. 铜线W=9S W=重量〔kg〕2. 铝线W=3S d=线径〔mm〕3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量〔kg/km〕1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距〔架空线〕负荷距=功率×长度=PL P=功率〔kw〕L=长度〔km〕例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2〞铜线40×2.5=100mm2 实际选用120mm2。
电线电缆材料用量计算公式1。
导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * Cd=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2。
绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3。
外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4。
包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5。
缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6。
编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48 （均为假比重）有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。
电线电缆材料用量计算公式1。
导体用量：〔Kg/Km〕=d^2 * 0.7854 * G * N * K1 * K2 * Cd=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2。
绝缘用量：〔Kg/Km〕=〔D^2 - d^2〕* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3。
外被用量：〔Kg/Km〕= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4。
包带用量：〔Kg/Km〕= D^2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5。
缠绕用量：〔Kg/Km〕= d^2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6。
编织用量：〔Kg/Km〕= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF〔发泡〕-0.65；FRPE-1.7；Teflon〔FEP〕2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48 〔均为假比重〕有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量〔kg/km〕重量=截面积×比重S=截面积〔mm2〕1. 铜线W=9S W=重量〔kg〕2. 铝线W=3S d=线径〔mm〕3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量〔kg/km〕1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距〔架空线〕负荷距=功率×长度=PL P=功率〔kw〕L=长度〔km〕例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2〞铜线40×2.5=100mm2 实际选用120mm2。
漆包线的铜包铝线(CCA)与其它同类产品的比较铜体积比(%) 15 15 100 0比重(g/cm3) 3.63 3.63 8.89 2.70相同线径重量下的长度比 2.5:1 2.5:1 1:1 3.29:1导电率(%IACS) 69 65 100 62漆包线的中小规格漆包线技术发展趋势细径化由于电器产品的小型化，如摄录一体机、随身听、电子钟表、微型继电器、汽车、摩托车配件、电子仪表、洗衣机、电视机元件等所用的漆包线都朝着细径化方向发展。
例如，彩电用高压包即一体化行输出回扫变压器用漆包线原采用分段槽绕法绝缘时，使用规格范围为?φ 0.06～0.08 mm且均为加厚绝缘，现设计改为平绕法层间绝缘绕制结构后，线径改为?φ 0.03～0.04 mm，且薄漆层即可。
我国每年彩电生产近3 000万台，仅此一项估算需耗用?φ 0.03～0.04 mm漆包线近350 t/a，再加上其他产品需求，用量相当可观，但目前绝大部分仍需依靠进口。
轻量化根据电器产品的设计要求，在一些要求不高的使用场合所采用的轻量化方法是选材轻量化而非细径轻量化，如一些要求不高的微型电机、扬声器音圈、人工心脏起搏器、微波炉变压器等，产品采用漆包铝线、漆包铜包铝线来加工，这些选材与我们普通的漆包铜线相比有重量轻，价格低的优点，也存在着加工困难、焊接性差、抗拉强度小等缺点。
仅微波炉变压器一项，按我国每年生产1 000万台计算，已相当可观。
目前国内市场上此类产品除采用铜漆包线以外均以韩国生产的铝漆包线为主，国内尚无厂家生产，韩国LG公司的市场占有份额较大。
自粘性自粘性漆包线的特殊性能表现在可绕制无骨架线圈或免浸渍。
主要用于彩电偏转，扬声器音圈、蜂鸣器、微电机、电子变压器等场合。
根据底面漆的不同组合，选材不同也有不同的耐热等级，可分别满足不同使用场合。
该品种在电声及彩电偏转方面用量相当可观。
(扬声器年用量约350 t；彩偏年用量约2 500 t)，扬声器配套以常州耀卫、常州钟山、福州大通、山东蓬莱为主，彩电偏转配套的自粘性漆包线，以日本进口为主。

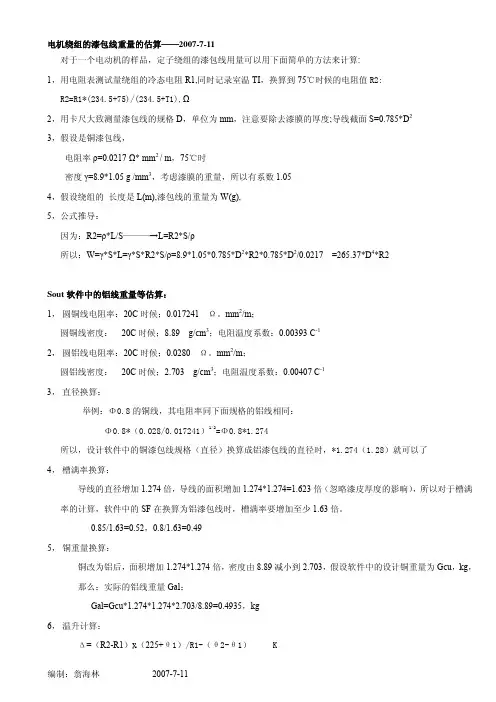

电机绕组的漆包线重量的估算——2007-7-11对于一个电动机的样品，定子绕组的漆包线用量可以用下面简单的方法来计算:1，用电阻表测试量绕组的冷态电阻R1,同时记录室温TI，换算到75℃时候的电阻值R2: R2=R1*(234.5+75)/(234.5+T1),Ω2，用卡尺大致测量漆包线的规格D，单位为mm，注意要除去漆膜的厚度;导线截面S=0.785*D23，假设是铜漆包线，电阻率ρ=0.0217 Ω* mm2 / m，75℃时密度γ=8.9*1.05 g /mm3，考虑漆膜的重量，所以有系数1.054，假设绕组的长度是L(m),漆包线的重量为W(g),5，公式推导：因为：R2=ρ*L/S———→L=R2*S/ρ所以：W=γ*S*L=γ*S*R2*S/ρ=8.9*1.05*0.785*D2*R2*0.785*D2/0.0217 =265.37*D4*R2Sout软件中的铝线重量等估算：1，圆铜线电阻率：20C时候；0.017241 Ω。
mm2/m；圆铜线密度： 20C时候；8.89 g/cm3；电阻温度系数：0.00393 C-12，圆铝线电阻率：20C时候；0.0280 Ω。
mm2/m；圆铝线密度： 20C时候；2.703 g/cm3；电阻温度系数：0.00407 C-13，直径换算：举例：Φ0.8的铜线，其电阻率同下面规格的铝线相同：Φ0.8*（0.028/0.017241）1/2=Φ0.8*1.274所以，设计软件中的铜漆包线规格（直径）换算成铝漆包线的直径时，*1.274（1.28）就可以了4，槽满率换算：导线的直径增加1.274倍，导线的面积增加1.274*1.274=1.623倍（忽略漆皮厚度的影响），所以对于槽满率的计算，软件中的SF在换算为铝漆包线时，槽满率要增加至少1.63倍。
0.85/1.63=0.52，0.8/1.63=0.495，铜重量换算：铜改为铝后，面积增加1.274*1.274倍，密度由8.89减小到2.703，假设软件中的设计铜重量为Gcu，kg，那么：实际的铝线重量Gal：Gal=Gcu*1.274*1.274*2.703/8.89=0.4935，kg6，温升计算：Δ=（R2-R1）x（225+θ1）/R1-（θ2-θ1） K编制：翁海林2007-7-11。
