180级聚酯亚胺漆包线QZY/180适用用场合适用于各种须耐高温的马达，线圈，继电器等。
产品描述热级：180绝缘结构：聚酯亚胺底层提供了优良的热稳定性聚酰胺面层增强了机械性能，降低了表面摩擦系数，能适应高速绕线的需要耐热冲击及软化击穿性能优异。
产品说明执行标准：NEMA: MW 76-C, MW 24-CIEC: 317-22, 317-8UL: File No. E208123能提供的规格：0.08-5.19（39AWG-4AWG）性能参数：（下述数据适用于规格为0.71mm，国标2级漆膜，实测的数据仅作参考）电性能击穿电压：国标：常温下:4.8KV实测：常温下:9.7KV在180℃温度下：7.0KV漆膜连续性：国标：5个/30米，1500V实测：0-1个/30米，2000V化学性能耐溶剂：常温下处理6小时：通过溶剂组分为：60%的石油溶剂，其芳香族组分最大含量为18%30%的二甲苯10%的正丁醇热性能耐热性能：180℃温度下寿命在20000小时以上软化击穿性能国标：300℃实测：340℃耐热冲击（伸长20%，3D）NEMA标准：0.5小时@200℃不开裂实测：0.5小时@220℃不开裂耐劣化性200℃下处理6小时后，击穿电压大于正常的70% 机械性能漆膜柔韧性国标：1D实测：伸长20%，1D单向耐刮Unilateral Scrape国标：3次最小刮破力：7.5牛顿实测：3次最小刮破力：13.5牛顿。
电机常用的漆包线的种类与使用范围汇总聚酯亚酸/聚酰胺复合漆包圆铜线一、型号：Q（ZY/X）-1/180 Q（ZY/X）-2/180二、耐温等级：H级（温度指数180）三、生产规格：Φ0.20-Φ1.50mm四、产品执行标准：GB 6109.10 IEC 317-22（1990）五、主要性能：产品具有较高的热冲击性及较小的表面摩擦系数。
六、用途：适用于在高温下长期工作的电机，仪表通信设备的线圈绕组，特别适用于高速绕制的场合使用。
聚酰亚胺漆包圆铜线一、型号：QY-1 QY-2二、耐温等级：C级（温度指数220）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB 6109.6 IEC 317-7(1990)五、主要性能：产品具有较高的耐热性能，机械性能，耐溶剂性能，比聚酯聚酯亚胺高一系列。
六、用途：适用于在高温下长期工作的电机，仪表通信设备的线圈绕组。
聚酯漆包圆铜线一、型号：QZ-1/130 QZ-2/130二、耐温等级：B级（温度指数130）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB6109.7 IEC 317-3五、主要性能：本产品具有优良的机械性能和电器性能、热冲击性能和耐溶剂性能。
六、用途：适用于电机电器，仪表及电信设备的线圈绕组。
聚酰亚胺漆包圆铜线一、型号：QZY-1/180 QZY-2/180二、耐温等级：H级（温度指数180）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB 6109.5-88 IEC 317-8（1990）五、主要性能：产品具有优越的耐热性能，机械性能和耐溶剂性能。
六、用途：适用于在高温下长期工作的电机、仪表，通信设备的线圈绕组。
聚氨酯漆包圆铜线一、型号：QA-1/130/150（UEW）二、耐温等级：B级（温度指数130/150）三、生产规格：Φ0.018-Φ1.50mm四、产品执行标准：GB 6109.4 IEC 317-4(1970)五、主要性能：产品具有特好直焊性能，耐高频性能、在高频条件下，介质损耗小，产品可染成多种颜色以供特殊需要。
首页>> 产品介绍>> 电工铜线>> 标准参照>> 各国线规对照表中国、国际电工委员会、德国、SWG/AWG线规对照表中国线规GB 国际电工线规IEC 德国标准线规DIE 英国SWG标称直径mm美国AWG标准直径mm标称直径mm 标称直径mm 标称直径mm0.020 0.020 0.020 52 0.0200.022 0.0220.025 0.025 0.025 50 0.025 50 0.0250.028 0.0280.032 0.032 0.032 49 0.031 48 0.0320.036 0.036 47 0.0350.040 0.040 0.040 48 0.041 46 0.0410.045 0.045 45 0.0450.050 0.050 0.050 47 0.051 44 0.0500.056 0.056 46 0.061 43 0.0560.063 0.063 0.063 45 0.071 42 0.0630.071 0.071 0.071 44 0.081 41 0.0710.080 0.080 0.080 43 0.071 40 0.0790.090 0.090 0.090 42 0.102 39 0.0890.100 0.100 0.100 41 0.112 38 0.1010.112 0.112 0.112 40 0.122 37 0.1130.125 0.125 0.125 39 0.132 36 0.1270.140 0.140 0.140 38 0.152 35 0.1430.160 0.160 0.160 37 0.173 34 0.1600.180 0.180 0.180 36 0.1930.180 35 0.213 330.200 0.200 0.200 34 0.234 32 0.202 0.224 0.224 0.224 33 0.245 31 0.227 0.250 0.250 0.250 31 0.295 30 0.255 0.280 0.280 0.280 30 0.315 29 0.286 0.315 0.315 0.315 29 0.345 28 0.321 0.355 0.355 0.355 28 0.376 27 0.36136 0.127 0.0050 0.124 0.0049 0.130 0.0051 0.010 0.0004 0.147 0.0058 0.020 0.0008 0.160 0.006337 0.114 0.0045 0.112 0.0044 0.117 0.0046 0.008 0.0003 0.132 0.0052 0.020 0.0008 0.145 0.005738 0.102 0.0040 0.099 0.0039 0.104 0.0041 0.008 0.0003 0.119 0.0047 0.018 0.0007 0.130 0.005139 0.089 0.0035 0.086 0.0034 0.091 0.0036 0.005 0.0002 0.104 0.0041 0.015 0.0006 0.114 0.004540 0.079 0.0031 0.076 0.0030 0.081 0.0032 0.005 0.0002 0.094 0.0037 0.015 0.0006 0.102 0.004041 0.071 0.0028 0.069 0.0027 0.074 0.0029 0.005 0.0002 0.084 0.0033 0.013 0.0005 0.091 0.003642 0.064 0.0025 0.061 0.0024 0.066 0.0026 0.005 0.0002 0.076 0.0030 0.010 0.0004 0.081 0.003243 0.056 0.0022 0.053 0.0021 0.058 0.0023 0.003 0.0001 0.066 0.0026 0.010 0.0004 0.074 0.002944 0.051 0.0020 0.048 0.0019 0.053 0.0021 0.003 0.0001 0.061 0.0024 0.010 0.0004 0.069 0.002745 0.0447 0.00176 0.0025 0.00010 0.0521 0.00205 0.0076 0.0003 0.0584 0.002346 0.0399 0.00157 0.0025 0.00010 0.0470 0.00185 0.0076 0.0003 0.0533 0.002147 0.0356 0.00140 0.0025 0.00010 0.0432 0.00170 0.0076 0.0003 0.0483 0.001948 0.0315 0.00124 0.0025 0.00010 0.0381 0.00150 0.0051 0.0002 0.0432 0.001749 0.0282 0.00111 0.0025 0.00010 0.0330 0.00130 0.0051 0.0002 0.0381 0.001550 0.0251 0.00099 <0.0025 0.00010 0.0305 0.00120 0.0051 0.0002 0.0356 0.0014JIS(日本标准)-JIS:Class 0 (Zero) Enamelled WiresConductor Minimum Maximum MaximumDia. (mm) Toleranceof Dia.Thicknessof FilmOverallDia.Conductor Resistance20℃(Ω/km)±(mm) (mm) (mm)3.20 0.04 0.049 3.388 2.198 3.00 0.03 0.049 3.178 2.489 2.90 0.03 0.049 3.078 2.665 2.80 0.03 0.049 2.978 2.861 2.70 0.03 0.049 2.878 3.079 2.60 0.03 0.049 2.778 3.324 2.50 0.03 0.049 2.678 3.598 2.40 0.03 0.048 2.574 3.908 2.30 0.03 0.046 2.4684.260 2.20 0.03 0.046 2.368 4.662 2.10 0.03 0.045 2.2665.123 2.00 0.03 0.044 2.162 5.656 1.90 0.03 0.044 2.0626.278 1.80 0.03 0.042 1.9567.007 1.70 0.03 0.042 1.856 7.871 1.60 0.03 0.041 1.7548.906 1.50 0.03 0.041 1.654 10.16 1.40 0.03 0.039 1.548 11.70 1.30 0.03 0.039 1.448 13.61 1.20 0.03 0.037 1.342 16.04 1.10 0.03 0.037 1.242 19.17 1.00 0.03 0.036 1.138 23.33 0.95 0.02 0.034 1.072 25.38 0.90 0.02 0.033 1.020 28.35 0.85 0.02 0.032 0.966 31.87 0.80 0.02 0.031 0.914 36.08 0.75 0.02 0.030 0.860 41.19 0.70 0.02 0.028 0.804 47.47 0.65 0.02 0.027 0.752 55.31 0.60 0.02 0.026 0.698 65.260.55 0.02 0.025 0.646 78.15 0.50 0.01 0.025 0.586 91.43 0.45 0.01 0.024 0.532 114.2 0.40 0.01 0.023 0.480 145.3 0.37 0.01 0.022 0.446 170.6 0.35 0.01 0.021 0.424 191.2 0.32 0.01 0.021 0.394 230.0 0.30 0.01 0.021 0.374 262.9 0.29 0.01 0.020 0.360 285.7 0.28 0.010 0.020 0.350 307.3 0.27 0.010 0.020 0.340 331.4 0.26 0.010 0.020 0.330 358.4 0.25 0.008 0.020 0.318 382.5 0.24 0.008 0.020 0.308 416.2 0.23 0.008 0.020 0.298 454.5 0.22 0.008 0.019 0.286 498.4 0.21 0.008 0.019 0.276 549.0 0.20 0.008 0.019 0.266 607.6 0.19 0.008 0.019 0.256 676.2 0.18 0.008 0.019 0.246 757.2 0.17 0.008 0.018 0.232 853.5 0.16 0.008 0.018 0.222 969.5 0.15 0.008 0.017 0.210 1111 0.14 0.008 0.017 0.200 1286 0.13 0.008 0.017 0.190 1505 0.12 0.008 0.017 0.180 1786 0.11 0.008 0.016 0.166 2153 0.10 0.008 0.016 0.156 2647 0.09 0.006 0.015 0.143 3175 0.08 0.006 0.013 0.130 4091 0.07 0.006 0.012 0.118 54690.06 0.006 0.011 0.106 77610.05 0.004 0.010 0.094 107000.04 0.003 0.009 0.082 16530JIS(日本标准)- JIS:Class 1 Enamelled WiresConductor Minimum Maximum MaximumDia. (mm) Toleranceof Dia.±(mm)Thicknessof Film(mm)OverallDia.(mm)Conductor Resistance20℃(Ω/km)3.20 0.04 0.034 3.338 2.198 3.00 0.03 0.034 3.128 2.489 2.90 0.03 0.034 3.028 2.665 2.80 0.03 0.034 2.928 2.861 2.70 0.03 0.034 2.828 3.079 2.60 0.03 0.034 2.728 3.324 2.50 0.03 0.034 2.628 3.598 2.40 0.03 0.033 2.528 3.908 2.30 0.03 0.032 2.4224.260 2.20 0.03 0.032 2.322 4.662 2.10 0.03 0.031 2.2205.123 2.00 0.03 0.030 2.118 5.656 1.90 0.03 0.030 2.0186.278 1.80 0.03 0.029 1.9147.007 1.70 0.03 0.029 1.814 7.871 1.60 0.03 0.028 1.7128.906 1.50 0.03 0.028 1.612 10.16 1.40 0.03 0.027 1.508 11.70 1.30 0.03 0.027 1.408 13.61 1.20 0.03 0.026 1.304 16.04 1.10 0.03 0.026 1.204 19.171.00 0.03 0.025 1.102 23.33 0.95 0.02 0.024 1.038 25.38 0.90 0.02 0.023 0.986 28.35 0.85 0.02 0.022 0.934 31.87 0.80 0.02 0.021 0.882 36.08 0.75 0.02 0.020 0.830 41.19 0.70 0.02 0.019 0.776 47.47 0.65 0.02 0.018 0.724 55.31 0.60 0.02 0.017 0.672 65.26 0.55 0.02 0.017 0.620 78.15 0.50 0.01 0.017 0.560 91.43 0.45 0.01 0.016 0.508 114.2 0.40 0.01 0.015 0.456 145.3 0.37 0.01 0.014 0.424 170.6 0.35 0.01 0.014 0.402 191.2 0.32 0.01 0.014 0.372 230.0 0.30 0.01 0.014 0.352 262.9 0.29 0.01 0.013 0.340 285.7 0.28 0.01 0.013 0.330 307.3 0.27 0.010 0.013 0.320 331.4 0.26 0.010 0.013 0.310 358.4 0.25 0.008 0.013 0.298 382.5 0.24 0.008 0.013 0.288 416.2 0.23 0.008 0.013 0.278 454.5 0.22 0.008 0.012 0.266 498.4 0.21 0.008 0.012 0.256 549.0 0.20 0.008 0.012 0.246 607.6 0.19 0.008 0.012 0.236 676.2 0.18 0.008 0.012 0.226 757.2 0.17 0.008 0.011 0.214 853.5 0.16 0.008 0.011 0.204 969.50.15 0.008 0.010 0.192 11110.14 0.008 0.010 0.182 12860.13 0.008 0.010 0.172 15050.12 0.008 0.010 0.162 17860.11 0.008 0.009 0.150 21530.10 0.008 0.009 0.140 26470.09 0.006 0.008 0.128 31750.08 0.006 0.007 0.118 40910.07 0.006 0.006 0.106 54690.06 0.006 0.006 0.096 77610.05 0.004 0.005 0.083 107000.04 0.003 0.004 0.070 165300.03 0.003 0.004 0.058 31040 JIS(日本标准)- JIS:Class 2 Enamelled WiresConductor Minimum Maximum MaximumDia. (mm) Toleranceof Dia.±(mm)Thicknessof Film(mm)OverallDia.(mm)Conductor Resistance20℃(Ω/km)1.00 0.012 0.017 1.062 22.49 0.95 0.010 0.017 1.008 24.84 0.90 0.010 0.016 0.956 27.71 0.85 0.010 0.015 0.904 31.11 0.80 0.010 0.015 0.852 35.17 0.75 0.008 0.014 0.798 39.87 0.70 0.008 0.013 0.746 45.84 0.65 0.008 0.012 0.694 53.26 0.60 0.008 0.012 0.644 62.64 0.55 0.006 0.012 0.592 74.18 0.50 0.006 0.012 0.542 89.95 0.45 0.006 0.011 0.490 112.10.40 0.005 0.011 0.439 141.7 0.37 0.005 0.010 0.407 165.9 0.35 0.005 0.010 0.387 185.7 0.32 0.005 0.010 0.357 222.8 0.30 0.005 0.010 0.337 254.0 0.29 0.004 0.009 0.324 273.9 0.28 0.004 0.009 0.314 294.1 0.27 0.004 0.009 0.304 316.6 0.26 0.004 0.009 0.294 341.8 0.25 0.004 0.009 0.284 370.2 0.24 0.004 0.009 0.274 402.2 0.23 0.004 0.009 0.264 438.6 0.22 0.004 0.008 0.252 480.1 0.21 0.003 0.008 0.241 522.8 0.20 0.003 0.008 0.231 577.2 0.19 0.003 0.008 0.221 640.6 0.18 0.003 0.008 0.211 715.0 0.17 0.003 0.007 0.199 803.2 0.16 0.003 0.007 0.189 908.8 0.15 0.003 0.006 0.177 1037 0.14 0.003 0.006 0.167 1193 0.13 0.003 0.006 0.157 1389 0.12 0.003 0.006 0.147 1636 0.11 0.003 0.005 0.135 1957 0.10 0.003 0.005 0.125 2381 0.09 0.003 0.005 0.113 2959 0.08 0.003 0.005 0.103 3778 0.07 0.003 0.004 0.091 4990 0.06 0.003 0.004 0.081 6966 0.05 0.003 0.004 0.069 10240 0.04 0.002 0.003 0.056 156700.03 0.002 0.003 0.044 28870 0.025 0.002 0.003 0.037 42780JIS(日本标准)- JIS:Class 3 Enamelled WireConductor Minimum Maximum MaximumDia. (mm) Toleranceof Dia.±(mm)Thicknessof Film(mm)OverallDia.(mm)Conductor Resistance20℃(Ω/km)1.60 0.020 0.016 1.660 8.794 1.50 0.016 0.016 1.560 9.968 1.40 0.016 0.015 1.456 11.46 1.30 0.016 0.015 1.356 13.32 1.20 0.012 0.014 1.252 15.55 1.10 0.012 0.014 1.152 18.54 1.00 0.012 0.013 1.050 22.49 0.95 0.010 0.013 0.996 24.84 0.90 0.010 0.012 0.944 27.71 0.85 0.010 0.011 0.892 31.11 0.80 0.010 0.011 0.840 35.17 0.75 0.008 0.010 0.786 39.87 0.70 0.008 0.009 0.734 45.84 0.65 0.008 0.008 0.682 53.26 0.60 0.008 0.008 0.632 62.64 0.55 0.006 0.008 0.581 74.18 0.50 0.006 0.008 0.531 89.95 0.45 0.006 0.007 0.479 112.1 0.40 0.005 0.007 0.429 141.7 0.37 0.005 0.007 0.397 165.9 0.35 0.005 0.007 0.377 185.7 0.32 0.005 0.007 0.347 222.8 0.30 0.005 0.007 0.327 254.00.29 0.004 0.006 0.315 273.9 0.28 0.004 0.006 0.305 294.1 0.27 0.004 0.006 0.295 316.6 0.26 0.004 0.006 0.285 341.8 0.25 0.004 0.006 0.275 370.2 0.24 0.004 0.006 0.265 402.2 0.23 0.004 0.006 0.255 438.6 0.22 0.004 0.005 0.243 480.1 0.21 0.003 0.005 0.232 522.8 0.20 0.003 0.005 0.222 577.2 0.19 0.003 0.005 0.212 640.6 0.18 0.003 0.005 0.202 715.0 0.17 0.003 0.005 0.191 803.2 0.16 0.003 0.005 0.181 908.8 0.15 0.003 0.004 0.169 1037 0.14 0.003 0.004 0.159 1193 0.13 0.003 0.004 0.149 1389 0.12 0.003 0.004 0.139 1636 0.11 0.003 0.003 0.128 1957 0.10 0.003 0.003 0.118 2381 0.09 0.003 0.003 0.107 2959 0.08 0.003 0.003 0.097 3778 0.07 0.003 0.003 0.085 4990 0.06 0.003 0.003 0.075 6966 0.05 0.003 0.003 0.064 10240 0.04 0.002 0.002 0.052 15670 0.03 0.002 0.002 0.040 28870 0.025 0.002 0.002 0.034 42780BS(British Standard)Conductor Grade 1 Grade 2Nom (mm)Max(mm)Min(mm)MaxOverallDia.(mm)MinIncreasein Dia.(mm)MaxOverallDia.(mm)MinIncreasein Dia.(mm)3.150 3.182 3.118 3.233 0.045 3.276 0.084 3.000 3.030 2.970 3.083 0.045 3.126 0.084 2.800 2.828 2.772 2.880 0.043 2.922 0.081 2.650 2.677 2.623 2.730 0.043 2.772 0.081 2.500 2.525 2.475 2.578 0.042 2.618 0.079 2.360 2.384 2.336 2.438 0.042 2.478 0.079 2.240 2.262 2.218 2.316 0.041 2.355 0.077 2.120 2.141 2.099 2.196 0.041 2.235 0.077 2.000 2.020 1.980 2.074 0.040 2.112 0.075 1.900 1.919 1.881 1.974 0.040 2.012 0.075 1.800 1.818 1.782 0.872 0.039 1.909 0.073 1.700 1.717 1.683 1.772 0.039 1.809 0.073 1.600 1.616 1.584 1.670 0.038 1.706 0.071 1.500 1.515 1.485 1.570 0.038 1.606 0.071 1.400 1.414 1.386 1.468 0.036 1.502 0.069 1.320 1.333 1.307 1.388 0.036 1.422 0.069 1.250 1.263 1.237 1.316 0.035 1.349 0.067 1.180 1.192 1.168 1.246 0.035 1.279 0.067 1.120 1.131 1.109 1.184 0.034 1.217 0.065 1.060 1.071 1.049 1.124 0.034 1.157 0.065 1.000 1.010 0.990 1.062 0.034 1.094 0.063 0.950 0.960 0.940 1.012 0.034 1.044 0.063 0.900 0.909 0.891 0.959 0.032 0.989 0.060 0.850 0.859 0.841 0.909 0.032 0.939 0.060 0.800 0.808 0.792 0.855 0.030 0.884 0.056 0.750 0.758 0.742 0.805 0.030 0.834 0.056 0.710 0.717 0.703 0.762 0.028 0.789 0.0530.670 0.677 0.663 0.722 0.028 0.749 0.053 0.630 0.636 0.624 0.679 0.027 0.704 0.050 0.600 0.606 0.594 0.649 0.027 0.674 0.050 0.560 0.566 0.554 0.606 0.025 0.630 0.047 0.530 0.536 0.524 0.576 0.025 0.600 0.047 0.500 0.505 0.495 0.544 0.024 0.566 0.045 0.475 0.480 0.470 0.519 0.024 0.541 0.045 0.450 0.455 0.445 0.491 0.022 0.513 0.042 0.425 0.430 0.420 0.466 0.022 0.488 0.042 0.400 0.405 0.395 0.439 0.021 0.459 0.040 0.375 0.380 0.370 0.414 0.021 0.434 0.040 0.355 0.359 0.351 0.392 0.020 0.411 0.038 0.335 0.339 0.331 0.372 0.020 0.391 0.038 0.315 0.319 0.311 0.349 0.019 0.367 0.035 0.300 0.304 0.296 0.334 0.019 0.352 0.035 0.280 0.284 0.276 0.312 0.018 0.329 0.033 0.265 0.269 0.261 0.297 0.018 0.314 0.033 0.250 0.254 0.246 0.281 0.017 0.297 0.032 0.236 0.240 0.232 0.267 0.017 0.283 0.032 0.224 0.227 0.221 0.252 0.015 0.266 0.029 0.212 0.215 0.209 0.240 0.015 0.254 0.029 0.200 0.203 0.197 0.226 0.014 0.239 0.027 0.190 0.193 0.187 0.216 0.014 0.228 0.027 0.180 0.183 0.177 0.204 0.013 0.217 0.025 0.170 0.173 0.167 0.194 0.013 0.205 0.025 0.160 0.163 0.157 0.182 0.012 0.194 0.023 0.150 0.153 0.147 0.171 0.012 0.182 0.023 0.140 0.143 0.137 0.160 0.011 0.171 0.021 0.132 0.135 0.129 0.152 0.011 0.162 0.021 0.125 0.128 0.122 0.144 0.010 0.154 0.019 0.112 0.115 0.109 0.130 0.009 0.139 0.0170.100 0.103 0.097 0.117 0.008 0.125 0.016。
漆包线检验标准QZY-21.外观检验：表面光滑，色泽均匀，无漆瘤和白色润滑剂，表面绝缘漆膜无脱落、氧化、划痕、损伤，无打结现象2.尺寸检验：2.1漆包线直径：标准参照IEC60317对照表，检验方法：千分尺2.2导体直径：标准参照IEC60317对照表，检验方法：千分尺2.3漆包线直径：标准参照IEC60317对照表，检验方法：千分尺2.4导体误差值：标准参照IEC60317对照表4.电性能：4.1电阻：取要检验的漆包线1m,将两端的漆膜刮去，测量漆包线的电阻，电阻测量值要与IEC60317的要求电阻范围内；标准温度20度，换算公式：20度的电阻/234.5+标准温度=实际测量电阻/234.5+测量温度。
4.2可焊性：①剪取需要检验的铜线材料；②根据材料可焊性条件范围设定锡炉温度；③使用温度测量器对锡炉温度测量确认锡炉温度在材料承认书的可焊性条件范围内；④焊锡条件依材料承认书，铜线上锡效果：当铜线浸锡后目检表面着锡面积95%以上,不遗留残渣。
⑤.非直焊性线径剥皮处理后依(第①-④点)作业。
4.3针孔测试：见针孔测试标准4.4击穿电压：取漆包线0.5m对折一次，将对折部位剪断并刮去四根线漆皮，然后再对折两次，并将对折后的漆包线扭成麻花状态，（两端各有两个线头）分别用高压仪测试同一端的两根线头的高压，（高压标准：参照附件IEC60317Ⅱ级标准）。
5、记录检验人员依据检验标准的要求执行操作检验，将检验数据记录在检验报表中。
编制：罗朝国审核：批准：线径（mm ）麻花圈数<0.2533圈0.25-0.4516圈＞0.4512圈漆包线针孔检验标准1.主题内容与适用范围：本标准适用于本企业漆包线检验之用。
2.操作过程：配置溶液及接线：A.配置盐水溶液：食盐30克，清水10公斤，浓度为3‰；B.配置酚酞溶液：酒精100克，酚酞3克；C.配置溶液：每10公斤盐水溶液加入20毫升酚酞溶液。
D.按图1检查盐浴装置正负极接线是否正确。

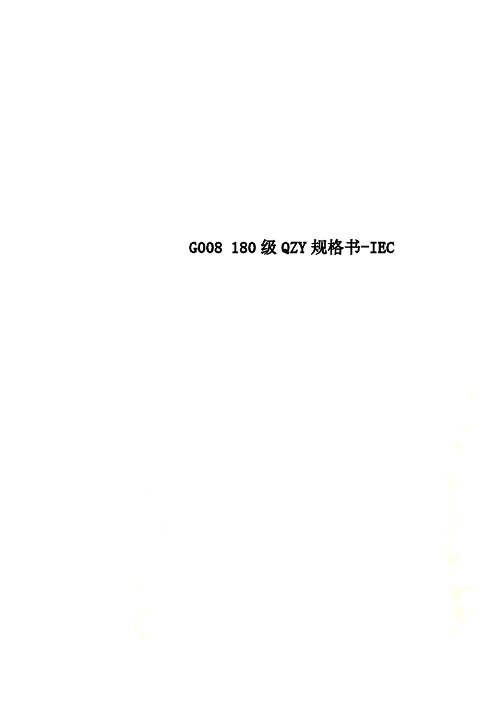

G008 180级QZY规格书-IEC产品名称：180级聚酯亚胺漆包铜圆线型号：#EIW/180规格：0.100mm-2.200mm规格书制造商：佛山市威奇电工材料有限公司1 主题内容及适用范围本标准规定了适用于180级聚酯亚胺复合漆包铜圆线的出厂要求。
本标准尺寸系列按GB6109标准编制，用户若需特殊规格，双方另行规定。
2 引用标准GB 6109.1 漆包圆绕组线第1部分一般规定GB 6109 漆包圆绕组线180级聚酯亚胺复合漆包铜圆线JIS C3003- 1999 绕组线试验方法GB/T4074 -1999 绕组线试验方法3 漆包线结构导体为铜，涂层为聚酯亚胺。
4漆包线种类及型号型号和名称见表1。
各项技术要求应符合表2规定。
6本标准采用的所有试验方法除在各条款中有描述外均参照GB/T4074规定。
6.1 导体尺寸在1根校直的试样上，用不损伤导体的方法去除绝缘层，沿导体圆周均分的3个位置上分别测量裸导体直径。
记录3个测量值，取其平均值作为导体直径。
6.2 漆膜厚度按第6.1和6.3条测量漆包线外径和导体直径，二者之差即为绝缘厚度。
6.3 漆包线外径在1根校直的试样相距1米的两个位置上，每个位置沿绝缘线上圆周均分的3个位置上分别测量漆包线直径。
记录6个测量值，取其平均值作为外径。
6.4 电阻测定1m试样的电阻R，并算出20℃时的电阻值R20，需符合附表的规定。
计算公式：R20（Ω/m）=R x 温度系数导体温度系数按表3（标准温度为20℃）在伸长仪或拉力试验机上将试样拉伸止断裂，计算断裂时长度增长量与原长度之比，用百分比表示。
伸长率应大于表4中最小伸长率。
6.6 回弹角6.6.1导体标称直径0.200到及包括1.600按表4规定的圆棒直径和负荷试验，回弹角应小于表4中最大回弹角度。
6.6.2导体标称直径1.600mm以上漆包线最大回弹角不大于5度。
6.7 圆棒卷绕标称直径1.600mm及以下，按1d倍径试棒上卷绕后，漆膜应不开裂。
漆包线检验标准1.外观检验：表面光滑，色泽均匀，无漆瘤和白色润滑剂，表面绝缘漆膜无脱落、氧化、划痕、损伤，无打结现象2.尺寸检验：2.1 漆包线直径：标准参照IEC60317对照表，检验方法：千分尺2.2 导体直径：标准参照IEC60317对照表，检验方法：千分尺2.3 漆包线漆膜厚度：标准参照IEC60317对照表，检验方法：千分尺2.4 导体误差值：标准参照IEC60317对照表3.电性能：3.1 电阻取要检验的漆包线1m, 将两端的漆膜刮去，测量漆包线的电阻，电阻测量值要与IEC60317的要求电阻范围内；标准温度20度，换算公式：20度的电阻/234.5+标准温度=实际测量电阻/234.5+测量温度。
3.2 可焊性①剪取需要检验的铜线材料；②根据材料可焊性条件范围设定锡炉温度；③使用温度测量器对锡炉温度测量确认锡炉温度在材料承认书的可焊性条件范围内；④焊锡条件依材料承认书，铜线上锡效果：当铜线浸锡后目检表面着锡面积95%以上,不遗留残渣。
⑤.非直焊性线径剥皮处理后依(第①-④点)作业。
3.3 针孔及漏电流测试3.3.1配置溶液及接线A. 配置盐水溶液：食盐30 克，清水10 公斤，浓度为3‰；B. 配置酚酞溶液：酒精100 克，酚酞3 克；C. 配置溶液：每10 公斤盐水溶液加入20 毫升酚酞溶液；D. 按图1 检查盐浴装置正负极接线是否正确。
导电体接正极直接接入盐浴池，被测定转子接负极；E. 将电源正负极正确连接后，通直流电12V1000mA，每次做盐浴前要检查溶液的导电性能，将“+”和“-”极直接浸入盐浴池中，观察电流表的读数，导通电流是否达到标准值：500mA，当电流达到500mA及以上才可测试。
3.3.2 漏电流及针孔数测试标准电流法测试标准针孔数测试标准如针孔数量少于五个且不在同一个部位30米之内，则可以接受，其它情形均不能接受。
3.4 击穿电压取漆包线0.5m对折一次，将对折部位剪断并刮去四根线漆皮，然后再对折两次，并将对折后的漆包线扭成麻花状态,扭绞33圈，（两端各有两个线头）分别用高压仪测试同一端的两根线头的耐高压能力。
电机漆包线（电磁线）的绝缘等级：
E级绝缘：聚胺脂漆包铜圆线QA，120℃。
B级绝缘：高强度聚酯漆包圆铜线QZ，一般为QZ-2/130漆包线（2级漆膜，130℃）。
F级绝缘：聚酯亚胺漆包圆铜线QZY，一般为QZ（G）-2/155漆包线（2级漆膜，155度）。
H级绝缘：玻璃丝包漆包线，180℃。
绝缘耐热等级：
按照UL1446及IEC 60085
Y A E B F H N R
C
90 105 120 130 155 180 200 >220 250
按照NEMA MW 1000 及IEC 60317 有240级的芳香族聚酰胺漆包线（MW 16-C，通常QY），典型的材料
Y、A 聚酰胺（纯尼龙）一般应用在短路保护
E 缩醛、低温聚氨酯
B 聚氨酯
F 聚氨酯、聚酯
H 聚氨酯、聚酯亚胺、改性聚酯
N 聚酰胺酰亚胺复合聚酯或聚酯亚胺聚酰胺酰亚胺
R 聚酰胺酰亚胺聚酰亚胺
C 芳基聚酰亚胺
本身的电气绝缘等级要和漆膜厚度相关
漆膜厚度有薄、厚、特厚等等
电动机常用圆漆包线型号及耐热等级：1）缩醛漆包线（型号QQ），耐热等级：E级（120度）；2）聚酯漆包线（型号QZ/130），耐热等级：B级（130度）；3）改性聚酯漆包线（型号QZ/155），耐热等级：F级（155度）；4）改性聚酯亚胺漆包线（型号QZY/180），耐热等级：H级（180度）；5）酰胺酰亚胺漆包线（型号QZY、QXY/200），耐热等级：C级（200度）；6）聚酰亚胺漆包线（型号QY/200），耐热等级：C级（210度）。
首页>> 产品介绍>> 电工铜线>> 标准参照>> 各国线规对照表中国、国际电工委员会、德国、SWG/AWG线规对照表中国线规GB 国际电工线规IEC 德国标准线规DIE 英国SWG标称直径mm美国AWG标准直径mm标称直径mm 标称直径mm 标称直径mm0.020 0.020 0.020 52 0.0200.022 0.0220.025 0.025 0.025 50 0.025 50 0.0250.028 0.0280.032 0.032 0.032 49 0.031 48 0.0320.036 0.036 47 0.0350.040 0.040 0.040 48 0.041 46 0.0410.045 0.045 45 0.0450.050 0.050 0.050 47 0.051 44 0.0500.056 0.056 46 0.061 43 0.0560.063 0.063 0.063 45 0.071 42 0.0630.071 0.071 0.071 44 0.081 41 0.0710.080 0.080 0.080 43 0.071 40 0.0790.090 0.090 0.090 42 0.102 39 0.0890.100 0.100 0.100 41 0.112 38 0.1010.112 0.112 0.112 40 0.122 37 0.1130.125 0.125 0.125 39 0.132 36 0.1270.140 0.140 0.140 38 0.152 35 0.1430.160 0.160 0.160 37 0.173 34 0.1600.180 0.180 0.180 36 0.1930.180 35 0.213 330.200 0.200 0.200 34 0.234 32 0.202 0.224 0.224 0.224 33 0.245 31 0.227 0.250 0.250 0.250 31 0.295 30 0.255 0.280 0.280 0.280 30 0.315 29 0.286 0.315 0.315 0.315 29 0.345 28 0.321 0.355 0.355 0.355 28 0.376 27 0.36136 0.127 0.0050 0.124 0.0049 0.130 0.0051 0.010 0.0004 0.147 0.0058 0.020 0.0008 0.160 0.006337 0.114 0.0045 0.112 0.0044 0.117 0.0046 0.008 0.0003 0.132 0.0052 0.020 0.0008 0.145 0.005738 0.102 0.0040 0.099 0.0039 0.104 0.0041 0.008 0.0003 0.119 0.0047 0.018 0.0007 0.130 0.005139 0.089 0.0035 0.086 0.0034 0.091 0.0036 0.005 0.0002 0.104 0.0041 0.015 0.0006 0.114 0.004540 0.079 0.0031 0.076 0.0030 0.081 0.0032 0.005 0.0002 0.094 0.0037 0.015 0.0006 0.102 0.004041 0.071 0.0028 0.069 0.0027 0.074 0.0029 0.005 0.0002 0.084 0.0033 0.013 0.0005 0.091 0.003642 0.064 0.0025 0.061 0.0024 0.066 0.0026 0.005 0.0002 0.076 0.0030 0.010 0.0004 0.081 0.003243 0.056 0.0022 0.053 0.0021 0.058 0.0023 0.003 0.0001 0.066 0.0026 0.010 0.0004 0.074 0.002944 0.051 0.0020 0.048 0.0019 0.053 0.0021 0.003 0.0001 0.061 0.0024 0.010 0.0004 0.069 0.002745 0.0447 0.00176 0.0025 0.00010 0.0521 0.00205 0.0076 0.0003 0.0584 0.002346 0.0399 0.00157 0.0025 0.00010 0.0470 0.00185 0.0076 0.0003 0.0533 0.002147 0.0356 0.00140 0.0025 0.00010 0.0432 0.00170 0.0076 0.0003 0.0483 0.001948 0.0315 0.00124 0.0025 0.00010 0.0381 0.00150 0.0051 0.0002 0.0432 0.001749 0.0282 0.00111 0.0025 0.00010 0.0330 0.00130 0.0051 0.0002 0.0381 0.001550 0.0251 0.00099 <0.0025 0.00010 0.0305 0.00120 0.0051 0.0002 0.0356 0.0014JIS(日本标准)-JIS:Class 0 (Zero) Enamelled WiresConductor Minimum Maximum MaximumDia. (mm) Toleranceof Dia.Thicknessof FilmOverallDia.Conductor Resistance20℃(Ω/km)±(mm) (mm) (mm)3.20 0.04 0.049 3.388 2.198 3.00 0.03 0.049 3.178 2.489 2.90 0.03 0.049 3.078 2.665 2.80 0.03 0.049 2.978 2.861 2.70 0.03 0.049 2.878 3.079 2.60 0.03 0.049 2.778 3.324 2.50 0.03 0.049 2.678 3.598 2.40 0.03 0.048 2.574 3.908 2.30 0.03 0.046 2.4684.260 2.20 0.03 0.046 2.368 4.662 2.10 0.03 0.045 2.2665.123 2.00 0.03 0.044 2.162 5.656 1.90 0.03 0.044 2.0626.278 1.80 0.03 0.042 1.9567.007 1.70 0.03 0.042 1.856 7.871 1.60 0.03 0.041 1.7548.906 1.50 0.03 0.041 1.654 10.16 1.40 0.03 0.039 1.548 11.70 1.30 0.03 0.039 1.448 13.61 1.20 0.03 0.037 1.342 16.04 1.10 0.03 0.037 1.242 19.17 1.00 0.03 0.036 1.138 23.33 0.95 0.02 0.034 1.072 25.38 0.90 0.02 0.033 1.020 28.35 0.85 0.02 0.032 0.966 31.87 0.80 0.02 0.031 0.914 36.08 0.75 0.02 0.030 0.860 41.19 0.70 0.02 0.028 0.804 47.47 0.65 0.02 0.027 0.752 55.31 0.60 0.02 0.026 0.698 65.260.55 0.02 0.025 0.646 78.15 0.50 0.01 0.025 0.586 91.43 0.45 0.01 0.024 0.532 114.2 0.40 0.01 0.023 0.480 145.3 0.37 0.01 0.022 0.446 170.6 0.35 0.01 0.021 0.424 191.2 0.32 0.01 0.021 0.394 230.0 0.30 0.01 0.021 0.374 262.9 0.29 0.01 0.020 0.360 285.7 0.28 0.010 0.020 0.350 307.3 0.27 0.010 0.020 0.340 331.4 0.26 0.010 0.020 0.330 358.4 0.25 0.008 0.020 0.318 382.5 0.24 0.008 0.020 0.308 416.2 0.23 0.008 0.020 0.298 454.5 0.22 0.008 0.019 0.286 498.4 0.21 0.008 0.019 0.276 549.0 0.20 0.008 0.019 0.266 607.6 0.19 0.008 0.019 0.256 676.2 0.18 0.008 0.019 0.246 757.2 0.17 0.008 0.018 0.232 853.5 0.16 0.008 0.018 0.222 969.5 0.15 0.008 0.017 0.210 1111 0.14 0.008 0.017 0.200 1286 0.13 0.008 0.017 0.190 1505 0.12 0.008 0.017 0.180 1786 0.11 0.008 0.016 0.166 2153 0.10 0.008 0.016 0.156 2647 0.09 0.006 0.015 0.143 3175 0.08 0.006 0.013 0.130 4091 0.07 0.006 0.012 0.118 54690.06 0.006 0.011 0.106 77610.05 0.004 0.010 0.094 107000.04 0.003 0.009 0.082 16530JIS(日本标准)- JIS:Class 1 Enamelled WiresConductor Minimum Maximum MaximumDia. (mm) Toleranceof Dia.±(mm)Thicknessof Film(mm)OverallDia.(mm)Conductor Resistance20℃(Ω/km)3.20 0.04 0.034 3.338 2.198 3.00 0.03 0.034 3.128 2.489 2.90 0.03 0.034 3.028 2.665 2.80 0.03 0.034 2.928 2.861 2.70 0.03 0.034 2.828 3.079 2.60 0.03 0.034 2.728 3.324 2.50 0.03 0.034 2.628 3.598 2.40 0.03 0.033 2.528 3.908 2.30 0.03 0.032 2.4224.260 2.20 0.03 0.032 2.322 4.662 2.10 0.03 0.031 2.2205.123 2.00 0.03 0.030 2.118 5.656 1.90 0.03 0.030 2.0186.278 1.80 0.03 0.029 1.9147.007 1.70 0.03 0.029 1.814 7.871 1.60 0.03 0.028 1.7128.906 1.50 0.03 0.028 1.612 10.16 1.40 0.03 0.027 1.508 11.70 1.30 0.03 0.027 1.408 13.61 1.20 0.03 0.026 1.304 16.04 1.10 0.03 0.026 1.204 19.171.00 0.03 0.025 1.102 23.33 0.95 0.02 0.024 1.038 25.38 0.90 0.02 0.023 0.986 28.35 0.85 0.02 0.022 0.934 31.87 0.80 0.02 0.021 0.882 36.08 0.75 0.02 0.020 0.830 41.19 0.70 0.02 0.019 0.776 47.47 0.65 0.02 0.018 0.724 55.31 0.60 0.02 0.017 0.672 65.26 0.55 0.02 0.017 0.620 78.15 0.50 0.01 0.017 0.560 91.43 0.45 0.01 0.016 0.508 114.2 0.40 0.01 0.015 0.456 145.3 0.37 0.01 0.014 0.424 170.6 0.35 0.01 0.014 0.402 191.2 0.32 0.01 0.014 0.372 230.0 0.30 0.01 0.014 0.352 262.9 0.29 0.01 0.013 0.340 285.7 0.28 0.01 0.013 0.330 307.3 0.27 0.010 0.013 0.320 331.4 0.26 0.010 0.013 0.310 358.4 0.25 0.008 0.013 0.298 382.5 0.24 0.008 0.013 0.288 416.2 0.23 0.008 0.013 0.278 454.5 0.22 0.008 0.012 0.266 498.4 0.21 0.008 0.012 0.256 549.0 0.20 0.008 0.012 0.246 607.6 0.19 0.008 0.012 0.236 676.2 0.18 0.008 0.012 0.226 757.2 0.17 0.008 0.011 0.214 853.5 0.16 0.008 0.011 0.204 969.50.15 0.008 0.010 0.192 11110.14 0.008 0.010 0.182 12860.13 0.008 0.010 0.172 15050.12 0.008 0.010 0.162 17860.11 0.008 0.009 0.150 21530.10 0.008 0.009 0.140 26470.09 0.006 0.008 0.128 31750.08 0.006 0.007 0.118 40910.07 0.006 0.006 0.106 54690.06 0.006 0.006 0.096 77610.05 0.004 0.005 0.083 107000.04 0.003 0.004 0.070 165300.03 0.003 0.004 0.058 31040 JIS(日本标准)- JIS:Class 2 Enamelled WiresConductor Minimum Maximum MaximumDia. (mm) Toleranceof Dia.±(mm)Thicknessof Film(mm)OverallDia.(mm)Conductor Resistance20℃(Ω/km)1.00 0.012 0.017 1.062 22.49 0.95 0.010 0.017 1.008 24.84 0.90 0.010 0.016 0.956 27.71 0.85 0.010 0.015 0.904 31.11 0.80 0.010 0.015 0.852 35.17 0.75 0.008 0.014 0.798 39.87 0.70 0.008 0.013 0.746 45.84 0.65 0.008 0.012 0.694 53.26 0.60 0.008 0.012 0.644 62.64 0.55 0.006 0.012 0.592 74.18 0.50 0.006 0.012 0.542 89.95 0.45 0.006 0.011 0.490 112.10.40 0.005 0.011 0.439 141.7 0.37 0.005 0.010 0.407 165.9 0.35 0.005 0.010 0.387 185.7 0.32 0.005 0.010 0.357 222.8 0.30 0.005 0.010 0.337 254.0 0.29 0.004 0.009 0.324 273.9 0.28 0.004 0.009 0.314 294.1 0.27 0.004 0.009 0.304 316.6 0.26 0.004 0.009 0.294 341.8 0.25 0.004 0.009 0.284 370.2 0.24 0.004 0.009 0.274 402.2 0.23 0.004 0.009 0.264 438.6 0.22 0.004 0.008 0.252 480.1 0.21 0.003 0.008 0.241 522.8 0.20 0.003 0.008 0.231 577.2 0.19 0.003 0.008 0.221 640.6 0.18 0.003 0.008 0.211 715.0 0.17 0.003 0.007 0.199 803.2 0.16 0.003 0.007 0.189 908.8 0.15 0.003 0.006 0.177 1037 0.14 0.003 0.006 0.167 1193 0.13 0.003 0.006 0.157 1389 0.12 0.003 0.006 0.147 1636 0.11 0.003 0.005 0.135 1957 0.10 0.003 0.005 0.125 2381 0.09 0.003 0.005 0.113 2959 0.08 0.003 0.005 0.103 3778 0.07 0.003 0.004 0.091 4990 0.06 0.003 0.004 0.081 6966 0.05 0.003 0.004 0.069 10240 0.04 0.002 0.003 0.056 156700.03 0.002 0.003 0.044 28870 0.025 0.002 0.003 0.037 42780JIS(日本标准)- JIS:Class 3 Enamelled WireConductor Minimum Maximum MaximumDia. (mm) Toleranceof Dia.±(mm)Thicknessof Film(mm)OverallDia.(mm)Conductor Resistance20℃(Ω/km)1.60 0.020 0.016 1.660 8.794 1.50 0.016 0.016 1.560 9.968 1.40 0.016 0.015 1.456 11.46 1.30 0.016 0.015 1.356 13.32 1.20 0.012 0.014 1.252 15.55 1.10 0.012 0.014 1.152 18.54 1.00 0.012 0.013 1.050 22.49 0.95 0.010 0.013 0.996 24.84 0.90 0.010 0.012 0.944 27.71 0.85 0.010 0.011 0.892 31.11 0.80 0.010 0.011 0.840 35.17 0.75 0.008 0.010 0.786 39.87 0.70 0.008 0.009 0.734 45.84 0.65 0.008 0.008 0.682 53.26 0.60 0.008 0.008 0.632 62.64 0.55 0.006 0.008 0.581 74.18 0.50 0.006 0.008 0.531 89.95 0.45 0.006 0.007 0.479 112.1 0.40 0.005 0.007 0.429 141.7 0.37 0.005 0.007 0.397 165.9 0.35 0.005 0.007 0.377 185.7 0.32 0.005 0.007 0.347 222.8 0.30 0.005 0.007 0.327 254.00.29 0.004 0.006 0.315 273.9 0.28 0.004 0.006 0.305 294.1 0.27 0.004 0.006 0.295 316.6 0.26 0.004 0.006 0.285 341.8 0.25 0.004 0.006 0.275 370.2 0.24 0.004 0.006 0.265 402.2 0.23 0.004 0.006 0.255 438.6 0.22 0.004 0.005 0.243 480.1 0.21 0.003 0.005 0.232 522.8 0.20 0.003 0.005 0.222 577.2 0.19 0.003 0.005 0.212 640.6 0.18 0.003 0.005 0.202 715.0 0.17 0.003 0.005 0.191 803.2 0.16 0.003 0.005 0.181 908.8 0.15 0.003 0.004 0.169 1037 0.14 0.003 0.004 0.159 1193 0.13 0.003 0.004 0.149 1389 0.12 0.003 0.004 0.139 1636 0.11 0.003 0.003 0.128 1957 0.10 0.003 0.003 0.118 2381 0.09 0.003 0.003 0.107 2959 0.08 0.003 0.003 0.097 3778 0.07 0.003 0.003 0.085 4990 0.06 0.003 0.003 0.075 6966 0.05 0.003 0.003 0.064 10240 0.04 0.002 0.002 0.052 15670 0.03 0.002 0.002 0.040 28870 0.025 0.002 0.002 0.034 42780BS(British Standard)Conductor Grade 1 Grade 2Nom (mm)Max(mm)Min(mm)MaxOverallDia.(mm)MinIncreasein Dia.(mm)MaxOverallDia.(mm)MinIncreasein Dia.(mm)3.150 3.182 3.118 3.233 0.045 3.276 0.084 3.000 3.030 2.970 3.083 0.045 3.126 0.084 2.800 2.828 2.772 2.880 0.043 2.922 0.081 2.650 2.677 2.623 2.730 0.043 2.772 0.081 2.500 2.525 2.475 2.578 0.042 2.618 0.079 2.360 2.384 2.336 2.438 0.042 2.478 0.079 2.240 2.262 2.218 2.316 0.041 2.355 0.077 2.120 2.141 2.099 2.196 0.041 2.235 0.077 2.000 2.020 1.980 2.074 0.040 2.112 0.075 1.900 1.919 1.881 1.974 0.040 2.012 0.075 1.800 1.818 1.782 0.872 0.039 1.909 0.073 1.700 1.717 1.683 1.772 0.039 1.809 0.073 1.600 1.616 1.584 1.670 0.038 1.706 0.071 1.500 1.515 1.485 1.570 0.038 1.606 0.071 1.400 1.414 1.386 1.468 0.036 1.502 0.069 1.320 1.333 1.307 1.388 0.036 1.422 0.069 1.250 1.263 1.237 1.316 0.035 1.349 0.067 1.180 1.192 1.168 1.246 0.035 1.279 0.067 1.120 1.131 1.109 1.184 0.034 1.217 0.065 1.060 1.071 1.049 1.124 0.034 1.157 0.065 1.000 1.010 0.990 1.062 0.034 1.094 0.063 0.950 0.960 0.940 1.012 0.034 1.044 0.063 0.900 0.909 0.891 0.959 0.032 0.989 0.060 0.850 0.859 0.841 0.909 0.032 0.939 0.060 0.800 0.808 0.792 0.855 0.030 0.884 0.056 0.750 0.758 0.742 0.805 0.030 0.834 0.056 0.710 0.717 0.703 0.762 0.028 0.789 0.0530.670 0.677 0.663 0.722 0.028 0.749 0.053 0.630 0.636 0.624 0.679 0.027 0.704 0.050 0.600 0.606 0.594 0.649 0.027 0.674 0.050 0.560 0.566 0.554 0.606 0.025 0.630 0.047 0.530 0.536 0.524 0.576 0.025 0.600 0.047 0.500 0.505 0.495 0.544 0.024 0.566 0.045 0.475 0.480 0.470 0.519 0.024 0.541 0.045 0.450 0.455 0.445 0.491 0.022 0.513 0.042 0.425 0.430 0.420 0.466 0.022 0.488 0.042 0.400 0.405 0.395 0.439 0.021 0.459 0.040 0.375 0.380 0.370 0.414 0.021 0.434 0.040 0.355 0.359 0.351 0.392 0.020 0.411 0.038 0.335 0.339 0.331 0.372 0.020 0.391 0.038 0.315 0.319 0.311 0.349 0.019 0.367 0.035 0.300 0.304 0.296 0.334 0.019 0.352 0.035 0.280 0.284 0.276 0.312 0.018 0.329 0.033 0.265 0.269 0.261 0.297 0.018 0.314 0.033 0.250 0.254 0.246 0.281 0.017 0.297 0.032 0.236 0.240 0.232 0.267 0.017 0.283 0.032 0.224 0.227 0.221 0.252 0.015 0.266 0.029 0.212 0.215 0.209 0.240 0.015 0.254 0.029 0.200 0.203 0.197 0.226 0.014 0.239 0.027 0.190 0.193 0.187 0.216 0.014 0.228 0.027 0.180 0.183 0.177 0.204 0.013 0.217 0.025 0.170 0.173 0.167 0.194 0.013 0.205 0.025 0.160 0.163 0.157 0.182 0.012 0.194 0.023 0.150 0.153 0.147 0.171 0.012 0.182 0.023 0.140 0.143 0.137 0.160 0.011 0.171 0.021 0.132 0.135 0.129 0.152 0.011 0.162 0.021 0.125 0.128 0.122 0.144 0.010 0.154 0.019 0.112 0.115 0.109 0.130 0.009 0.139 0.0170.100 0.103 0.097 0.117 0.008 0.125 0.016。
漆包线标准
漆包线是一种常用的电线包装材料，由绝缘材料（通常是
聚氨酯或聚酰亚胺）包裹着导体（一般是铜丝或铝丝）制成。
漆包线通常用于制作电动机、变压器、线圈等电器和
电子设备的线缆。
漆包线的标准可以根据不同的国家或地区而有所不同，主
要涉及以下几个方面：
1. 尺寸标准：漆包线的尺寸标准包括导体直径、绝缘层厚
度等。
不同的应用场景会有不同的尺寸要求。
2. 绝缘材料标准：漆包线的绝缘材料通常是聚氨酯或聚酰
亚胺，其性能要符合相关的标准，包括绝缘强度、耐热性、耐化学品等。
3. 电气性能标准：漆包线的电气性能也需符合相应的标准，如导体电阻、峰值耐压等。
4. 环保标准：近年来，环保标准也成为漆包线的重要标准
之一，如无卤素、低溴指数等要求。
这些标准一般由相关的标准化组织、行业协会或政府部门
制定和监管，如国际电工委员会（IEC）、美国标准与测试协会（ASTM）、中国国家标准化管理委员会（SAC）等。
需要注意的是，不同国家或地区的漆包线标准可能存在差异，因此在选用和应用漆包线时，需要根据具体的情况参
考相关的标准和指南。
同时，在购买漆包线时，也应选择
经过认证和合规的产品，以确保其质量和安全性能。
首页>> 产品介绍>> 电工铜线>> 标准参照>> 各国线规对照表中国、国际电工委员会、德国、SWG/AWG线规对照表中国线规GB 国际电工线规IEC 德国标准线规DIE 英国SWG标称直径mm美国AWG标准直径mm标称直径mm 标称直径mm 标称直径mm0.020 0.020 0.020 52 0.0200.022 0.0220.025 0.025 0.025 50 0.025 50 0.0250.028 0.0280.032 0.032 0.032 49 0.031 48 0.0320.036 0.036 47 0.0350.040 0.040 0.040 48 0.041 46 0.0410.045 0.045 45 0.0450.050 0.050 0.050 47 0.051 44 0.0500.056 0.056 46 0.061 43 0.0560.063 0.063 0.063 45 0.071 42 0.0630.071 0.071 0.071 44 0.081 41 0.0710.080 0.080 0.080 43 0.071 40 0.0790.090 0.090 0.090 42 0.102 39 0.0890.100 0.100 0.100 41 0.112 38 0.1010.112 0.112 0.112 40 0.122 37 0.1130.125 0.125 0.125 39 0.132 36 0.1270.140 0.140 0.140 38 0.152 35 0.1430.160 0.160 0.160 37 0.173 34 0.1600.180 0.180 0.180 36 0.1930.180 35 0.213 330.200 0.200 0.200 34 0.234 32 0.202 0.224 0.224 0.224 33 0.245 31 0.227 0.250 0.250 0.250 31 0.295 30 0.255 0.280 0.280 0.280 30 0.315 29 0.286 0.315 0.315 0.315 29 0.345 28 0.321 0.355 0.355 0.355 28 0.376 27 0.36136 0.127 0.0050 0.124 0.0049 0.130 0.0051 0.010 0.0004 0.147 0.0058 0.020 0.0008 0.160 0.006337 0.114 0.0045 0.112 0.0044 0.117 0.0046 0.008 0.0003 0.132 0.0052 0.020 0.0008 0.145 0.005738 0.102 0.0040 0.099 0.0039 0.104 0.0041 0.008 0.0003 0.119 0.0047 0.018 0.0007 0.130 0.005139 0.089 0.0035 0.086 0.0034 0.091 0.0036 0.005 0.0002 0.104 0.0041 0.015 0.0006 0.114 0.004540 0.079 0.0031 0.076 0.0030 0.081 0.0032 0.005 0.0002 0.094 0.0037 0.015 0.0006 0.102 0.004041 0.071 0.0028 0.069 0.0027 0.074 0.0029 0.005 0.0002 0.084 0.0033 0.013 0.0005 0.091 0.003642 0.064 0.0025 0.061 0.0024 0.066 0.0026 0.005 0.0002 0.076 0.0030 0.010 0.0004 0.081 0.003243 0.056 0.0022 0.053 0.0021 0.058 0.0023 0.003 0.0001 0.066 0.0026 0.010 0.0004 0.074 0.002944 0.051 0.0020 0.048 0.0019 0.053 0.0021 0.003 0.0001 0.061 0.0024 0.010 0.0004 0.069 0.002745 0.0447 0.00176 0.0025 0.00010 0.0521 0.00205 0.0076 0.0003 0.0584 0.002346 0.0399 0.00157 0.0025 0.00010 0.0470 0.00185 0.0076 0.0003 0.0533 0.002147 0.0356 0.00140 0.0025 0.00010 0.0432 0.00170 0.0076 0.0003 0.0483 0.001948 0.0315 0.00124 0.0025 0.00010 0.0381 0.00150 0.0051 0.0002 0.0432 0.001749 0.0282 0.00111 0.0025 0.00010 0.0330 0.00130 0.0051 0.0002 0.0381 0.001550 0.0251 0.00099 <0.0025 0.00010 0.0305 0.00120 0.0051 0.0002 0.0356 0.0014JIS(日本标准)-JIS:Class 0 (Zero) Enamelled WiresConductor Minimum Maximum MaximumDia. (mm) Toleranceof Dia.Thicknessof FilmOverallDia.Conductor Resistance20℃(Ω/km)±(mm) (mm) (mm)3.20 0.04 0.049 3.388 2.198 3.00 0.03 0.049 3.178 2.489 2.90 0.03 0.049 3.078 2.665 2.80 0.03 0.049 2.978 2.861 2.70 0.03 0.049 2.878 3.079 2.60 0.03 0.049 2.778 3.324 2.50 0.03 0.049 2.678 3.598 2.40 0.03 0.048 2.574 3.908 2.30 0.03 0.046 2.4684.260 2.20 0.03 0.046 2.368 4.662 2.10 0.03 0.045 2.2665.123 2.00 0.03 0.044 2.162 5.656 1.90 0.03 0.044 2.0626.278 1.80 0.03 0.042 1.9567.007 1.70 0.03 0.042 1.856 7.871 1.60 0.03 0.041 1.7548.906 1.50 0.03 0.041 1.654 10.16 1.40 0.03 0.039 1.548 11.70 1.30 0.03 0.039 1.448 13.61 1.20 0.03 0.037 1.342 16.04 1.10 0.03 0.037 1.242 19.17 1.00 0.03 0.036 1.138 23.33 0.95 0.02 0.034 1.072 25.38 0.90 0.02 0.033 1.020 28.35 0.85 0.02 0.032 0.966 31.87 0.80 0.02 0.031 0.914 36.08 0.75 0.02 0.030 0.860 41.19 0.70 0.02 0.028 0.804 47.47 0.65 0.02 0.027 0.752 55.31 0.60 0.02 0.026 0.698 65.260.55 0.02 0.025 0.646 78.15 0.50 0.01 0.025 0.586 91.43 0.45 0.01 0.024 0.532 114.2 0.40 0.01 0.023 0.480 145.3 0.37 0.01 0.022 0.446 170.6 0.35 0.01 0.021 0.424 191.2 0.32 0.01 0.021 0.394 230.0 0.30 0.01 0.021 0.374 262.9 0.29 0.01 0.020 0.360 285.7 0.28 0.010 0.020 0.350 307.3 0.27 0.010 0.020 0.340 331.4 0.26 0.010 0.020 0.330 358.4 0.25 0.008 0.020 0.318 382.5 0.24 0.008 0.020 0.308 416.2 0.23 0.008 0.020 0.298 454.5 0.22 0.008 0.019 0.286 498.4 0.21 0.008 0.019 0.276 549.0 0.20 0.008 0.019 0.266 607.6 0.19 0.008 0.019 0.256 676.2 0.18 0.008 0.019 0.246 757.2 0.17 0.008 0.018 0.232 853.5 0.16 0.008 0.018 0.222 969.5 0.15 0.008 0.017 0.210 1111 0.14 0.008 0.017 0.200 1286 0.13 0.008 0.017 0.190 1505 0.12 0.008 0.017 0.180 1786 0.11 0.008 0.016 0.166 2153 0.10 0.008 0.016 0.156 2647 0.09 0.006 0.015 0.143 3175 0.08 0.006 0.013 0.130 4091 0.07 0.006 0.012 0.118 54690.06 0.006 0.011 0.106 77610.05 0.004 0.010 0.094 107000.04 0.003 0.009 0.082 16530JIS(日本标准)- JIS:Class 1 Enamelled WiresConductor Minimum Maximum MaximumDia. (mm) Toleranceof Dia.±(mm)Thicknessof Film(mm)OverallDia.(mm)Conductor Resistance20℃(Ω/km)3.20 0.04 0.034 3.338 2.198 3.00 0.03 0.034 3.128 2.489 2.90 0.03 0.034 3.028 2.665 2.80 0.03 0.034 2.928 2.861 2.70 0.03 0.034 2.828 3.079 2.60 0.03 0.034 2.728 3.324 2.50 0.03 0.034 2.628 3.598 2.40 0.03 0.033 2.528 3.908 2.30 0.03 0.032 2.4224.260 2.20 0.03 0.032 2.322 4.662 2.10 0.03 0.031 2.2205.123 2.00 0.03 0.030 2.118 5.656 1.90 0.03 0.030 2.0186.278 1.80 0.03 0.029 1.9147.007 1.70 0.03 0.029 1.814 7.871 1.60 0.03 0.028 1.7128.906 1.50 0.03 0.028 1.612 10.16 1.40 0.03 0.027 1.508 11.70 1.30 0.03 0.027 1.408 13.61 1.20 0.03 0.026 1.304 16.04 1.10 0.03 0.026 1.204 19.171.00 0.03 0.025 1.102 23.33 0.95 0.02 0.024 1.038 25.38 0.90 0.02 0.023 0.986 28.35 0.85 0.02 0.022 0.934 31.87 0.80 0.02 0.021 0.882 36.08 0.75 0.02 0.020 0.830 41.19 0.70 0.02 0.019 0.776 47.47 0.65 0.02 0.018 0.724 55.31 0.60 0.02 0.017 0.672 65.26 0.55 0.02 0.017 0.620 78.15 0.50 0.01 0.017 0.560 91.43 0.45 0.01 0.016 0.508 114.2 0.40 0.01 0.015 0.456 145.3 0.37 0.01 0.014 0.424 170.6 0.35 0.01 0.014 0.402 191.2 0.32 0.01 0.014 0.372 230.0 0.30 0.01 0.014 0.352 262.9 0.29 0.01 0.013 0.340 285.7 0.28 0.01 0.013 0.330 307.3 0.27 0.010 0.013 0.320 331.4 0.26 0.010 0.013 0.310 358.4 0.25 0.008 0.013 0.298 382.5 0.24 0.008 0.013 0.288 416.2 0.23 0.008 0.013 0.278 454.5 0.22 0.008 0.012 0.266 498.4 0.21 0.008 0.012 0.256 549.0 0.20 0.008 0.012 0.246 607.6 0.19 0.008 0.012 0.236 676.2 0.18 0.008 0.012 0.226 757.2 0.17 0.008 0.011 0.214 853.5 0.16 0.008 0.011 0.204 969.50.15 0.008 0.010 0.192 11110.14 0.008 0.010 0.182 12860.13 0.008 0.010 0.172 15050.12 0.008 0.010 0.162 17860.11 0.008 0.009 0.150 21530.10 0.008 0.009 0.140 26470.09 0.006 0.008 0.128 31750.08 0.006 0.007 0.118 40910.07 0.006 0.006 0.106 54690.06 0.006 0.006 0.096 77610.05 0.004 0.005 0.083 107000.04 0.003 0.004 0.070 165300.03 0.003 0.004 0.058 31040 JIS(日本标准)- JIS:Class 2 Enamelled WiresConductor Minimum Maximum MaximumDia. (mm) Toleranceof Dia.±(mm)Thicknessof Film(mm)OverallDia.(mm)Conductor Resistance20℃(Ω/km)1.00 0.012 0.017 1.062 22.49 0.95 0.010 0.017 1.008 24.84 0.90 0.010 0.016 0.956 27.71 0.85 0.010 0.015 0.904 31.11 0.80 0.010 0.015 0.852 35.17 0.75 0.008 0.014 0.798 39.87 0.70 0.008 0.013 0.746 45.84 0.65 0.008 0.012 0.694 53.26 0.60 0.008 0.012 0.644 62.64 0.55 0.006 0.012 0.592 74.18 0.50 0.006 0.012 0.542 89.95 0.45 0.006 0.011 0.490 112.10.40 0.005 0.011 0.439 141.7 0.37 0.005 0.010 0.407 165.9 0.35 0.005 0.010 0.387 185.7 0.32 0.005 0.010 0.357 222.8 0.30 0.005 0.010 0.337 254.0 0.29 0.004 0.009 0.324 273.9 0.28 0.004 0.009 0.314 294.1 0.27 0.004 0.009 0.304 316.6 0.26 0.004 0.009 0.294 341.8 0.25 0.004 0.009 0.284 370.2 0.24 0.004 0.009 0.274 402.2 0.23 0.004 0.009 0.264 438.6 0.22 0.004 0.008 0.252 480.1 0.21 0.003 0.008 0.241 522.8 0.20 0.003 0.008 0.231 577.2 0.19 0.003 0.008 0.221 640.6 0.18 0.003 0.008 0.211 715.0 0.17 0.003 0.007 0.199 803.2 0.16 0.003 0.007 0.189 908.8 0.15 0.003 0.006 0.177 1037 0.14 0.003 0.006 0.167 1193 0.13 0.003 0.006 0.157 1389 0.12 0.003 0.006 0.147 1636 0.11 0.003 0.005 0.135 1957 0.10 0.003 0.005 0.125 2381 0.09 0.003 0.005 0.113 2959 0.08 0.003 0.005 0.103 3778 0.07 0.003 0.004 0.091 4990 0.06 0.003 0.004 0.081 6966 0.05 0.003 0.004 0.069 10240 0.04 0.002 0.003 0.056 156700.03 0.002 0.003 0.044 28870 0.025 0.002 0.003 0.037 42780JIS(日本标准)- JIS:Class 3 Enamelled WireConductor Minimum Maximum MaximumDia. (mm) Toleranceof Dia.±(mm)Thicknessof Film(mm)OverallDia.(mm)Conductor Resistance20℃(Ω/km)1.60 0.020 0.016 1.660 8.794 1.50 0.016 0.016 1.560 9.968 1.40 0.016 0.015 1.456 11.46 1.30 0.016 0.015 1.356 13.32 1.20 0.012 0.014 1.252 15.55 1.10 0.012 0.014 1.152 18.54 1.00 0.012 0.013 1.050 22.49 0.95 0.010 0.013 0.996 24.84 0.90 0.010 0.012 0.944 27.71 0.85 0.010 0.011 0.892 31.11 0.80 0.010 0.011 0.840 35.17 0.75 0.008 0.010 0.786 39.87 0.70 0.008 0.009 0.734 45.84 0.65 0.008 0.008 0.682 53.26 0.60 0.008 0.008 0.632 62.64 0.55 0.006 0.008 0.581 74.18 0.50 0.006 0.008 0.531 89.95 0.45 0.006 0.007 0.479 112.1 0.40 0.005 0.007 0.429 141.7 0.37 0.005 0.007 0.397 165.9 0.35 0.005 0.007 0.377 185.7 0.32 0.005 0.007 0.347 222.8 0.30 0.005 0.007 0.327 254.00.29 0.004 0.006 0.315 273.9 0.28 0.004 0.006 0.305 294.1 0.27 0.004 0.006 0.295 316.6 0.26 0.004 0.006 0.285 341.8 0.25 0.004 0.006 0.275 370.2 0.24 0.004 0.006 0.265 402.2 0.23 0.004 0.006 0.255 438.6 0.22 0.004 0.005 0.243 480.1 0.21 0.003 0.005 0.232 522.8 0.20 0.003 0.005 0.222 577.2 0.19 0.003 0.005 0.212 640.6 0.18 0.003 0.005 0.202 715.0 0.17 0.003 0.005 0.191 803.2 0.16 0.003 0.005 0.181 908.8 0.15 0.003 0.004 0.169 1037 0.14 0.003 0.004 0.159 1193 0.13 0.003 0.004 0.149 1389 0.12 0.003 0.004 0.139 1636 0.11 0.003 0.003 0.128 1957 0.10 0.003 0.003 0.118 2381 0.09 0.003 0.003 0.107 2959 0.08 0.003 0.003 0.097 3778 0.07 0.003 0.003 0.085 4990 0.06 0.003 0.003 0.075 6966 0.05 0.003 0.003 0.064 10240 0.04 0.002 0.002 0.052 15670 0.03 0.002 0.002 0.040 28870 0.025 0.002 0.002 0.034 42780BS(British Standard)Conductor Grade 1 Grade 2Nom (mm)Max(mm)Min(mm)MaxOverallDia.(mm)MinIncreasein Dia.(mm)MaxOverallDia.(mm)MinIncreasein Dia.(mm)3.150 3.182 3.118 3.233 0.045 3.276 0.084 3.000 3.030 2.970 3.083 0.045 3.126 0.084 2.800 2.828 2.772 2.880 0.043 2.922 0.081 2.650 2.677 2.623 2.730 0.043 2.772 0.081 2.500 2.525 2.475 2.578 0.042 2.618 0.079 2.360 2.384 2.336 2.438 0.042 2.478 0.079 2.240 2.262 2.218 2.316 0.041 2.355 0.077 2.120 2.141 2.099 2.196 0.041 2.235 0.077 2.000 2.020 1.980 2.074 0.040 2.112 0.075 1.900 1.919 1.881 1.974 0.040 2.012 0.075 1.800 1.818 1.782 0.872 0.039 1.909 0.073 1.700 1.717 1.683 1.772 0.039 1.809 0.073 1.600 1.616 1.584 1.670 0.038 1.706 0.071 1.500 1.515 1.485 1.570 0.038 1.606 0.071 1.400 1.414 1.386 1.468 0.036 1.502 0.069 1.320 1.333 1.307 1.388 0.036 1.422 0.069 1.250 1.263 1.237 1.316 0.035 1.349 0.067 1.180 1.192 1.168 1.246 0.035 1.279 0.067 1.120 1.131 1.109 1.184 0.034 1.217 0.065 1.060 1.071 1.049 1.124 0.034 1.157 0.065 1.000 1.010 0.990 1.062 0.034 1.094 0.063 0.950 0.960 0.940 1.012 0.034 1.044 0.063 0.900 0.909 0.891 0.959 0.032 0.989 0.060 0.850 0.859 0.841 0.909 0.032 0.939 0.060 0.800 0.808 0.792 0.855 0.030 0.884 0.056 0.750 0.758 0.742 0.805 0.030 0.834 0.056 0.710 0.717 0.703 0.762 0.028 0.789 0.0530.670 0.677 0.663 0.722 0.028 0.749 0.053 0.630 0.636 0.624 0.679 0.027 0.704 0.050 0.600 0.606 0.594 0.649 0.027 0.674 0.050 0.560 0.566 0.554 0.606 0.025 0.630 0.047 0.530 0.536 0.524 0.576 0.025 0.600 0.047 0.500 0.505 0.495 0.544 0.024 0.566 0.045 0.475 0.480 0.470 0.519 0.024 0.541 0.045 0.450 0.455 0.445 0.491 0.022 0.513 0.042 0.425 0.430 0.420 0.466 0.022 0.488 0.042 0.400 0.405 0.395 0.439 0.021 0.459 0.040 0.375 0.380 0.370 0.414 0.021 0.434 0.040 0.355 0.359 0.351 0.392 0.020 0.411 0.038 0.335 0.339 0.331 0.372 0.020 0.391 0.038 0.315 0.319 0.311 0.349 0.019 0.367 0.035 0.300 0.304 0.296 0.334 0.019 0.352 0.035 0.280 0.284 0.276 0.312 0.018 0.329 0.033 0.265 0.269 0.261 0.297 0.018 0.314 0.033 0.250 0.254 0.246 0.281 0.017 0.297 0.032 0.236 0.240 0.232 0.267 0.017 0.283 0.032 0.224 0.227 0.221 0.252 0.015 0.266 0.029 0.212 0.215 0.209 0.240 0.015 0.254 0.029 0.200 0.203 0.197 0.226 0.014 0.239 0.027 0.190 0.193 0.187 0.216 0.014 0.228 0.027 0.180 0.183 0.177 0.204 0.013 0.217 0.025 0.170 0.173 0.167 0.194 0.013 0.205 0.025 0.160 0.163 0.157 0.182 0.012 0.194 0.023 0.150 0.153 0.147 0.171 0.012 0.182 0.023 0.140 0.143 0.137 0.160 0.011 0.171 0.021 0.132 0.135 0.129 0.152 0.011 0.162 0.021 0.125 0.128 0.122 0.144 0.010 0.154 0.019 0.112 0.115 0.109 0.130 0.009 0.139 0.0170.100 0.103 0.097 0.117 0.008 0.125 0.016。
180级直焊聚酯亚胺漆包线适用于各种须耐高温的变压器、马达，线圈，继电器等产品描述热级：180绝缘结构：聚酯亚胺底层提供了优良的热稳定性，具有自融直焊性，故无须用机械或化学的方法去除漆皮，聚酰胺面层增强了机械性能，降低了表面摩擦系数，能非常好地适应高速绕线的需要。
产品说明执行标准：NEMA: MW 77-C, MW 78-C, MW 26-C，MW 27-CIEC: 317-23能提供的规格：0.25-3.00（30AWG-9AWG）性能参数：（下述数据适用于规格为0.71mm，国标2级漆膜，实测的数据仅作参考）电性能击穿电压：国标：常温下:4.8KV实测：常温下:9.5KV在180℃温度下：7.0KV漆膜连续性：国标：5个/30米，1500V实测： 0-1个/30米，2000V化学性能耐溶剂：常温下处理6小时：通过溶剂组分为：60%的石油溶剂，其芳香族组分最大含量为18%30%的二甲苯10%的正丁醇热性能耐热性能：180℃温度下寿命在20000小时以上软化击穿性能IEC： 265℃适用场合适用于各种须耐高温的变压器、马达，线圈，继电器等产品描述热级：180绝缘结构：聚酯亚胺底层提供了优良的热稳定性，具有自融直焊性，故无须用机械或化学的方法去除漆皮，聚酰胺面层增强了机械性能，降低了表面摩擦系数，能非常好地适应高速绕线的需要。
产品说明执行标准：NEMA: MW 77-C, MW 78-C, MW 26-C，MW 27-CIEC: 317-23能提供的规格：0.25-3.00（30AWG-9AWG）性能参数：（下述数据适用于规格为0.71mm，国标2级漆膜，实测的数据仅作参考）电性能击穿电压：国标：常温下:4.8KV实测：常温下:9.5KV在180℃温度下：7.0KV漆膜连续性：国标：5个/30米，1500V实测： 0-1个/30米，2000V化学性能耐溶剂：常温下处理6小时：通过溶剂组分为：60%的石油溶剂，其芳香族组分最大含量为18%30%的二甲苯10%的正丁醇热性能耐热性能：180℃温度下寿命在20000小时以上软化击穿性能IEC： 265℃实测： 280℃耐热冲击（伸长20%，3D）实测：伸长20%，3D，0.5小时@200℃不开裂直焊性:470℃，6秒机械性能漆膜柔韧性国标：1D实测：伸长20%，1D单向耐刮Unilateral Scrape国标：3次最小刮破力：7.5牛顿实测：3次最小刮破力：13.3牛顿。
其他说明
关于包装、储存、启封
□ 漆包线产品采用多层包装，使其在运输、储存中达到基本的安全保护。
漆包线使用注意事项
1 、超细聚氨酯漆包圆铜线（UEW ）具有优良的直焊性，顾客不必去除绝缘层就能直接焊接而不影响导电性能。
复合涂层聚氨酯漆包圆铜线除具有以上性能外，还可以在使用热风或溶剂条件下可以自动粘合成型，使得顾客使用变得非常方便。
2 、货物运抵顾客后，在正常保存以及使用条件下，单涂层漆包线质量有效期为18 个月，复合漆层漆包线质量有效期为6 个月。
3 、要在漆包线产品有效期内使用，超过有效期的产品不能可靠保证质量。
4 、产品应贮存在室内，室内温度10-30C ，相对湿度不大于70% 。
贮存环境不应有对产品有害的腐蚀性气体。
未使用完的漆包线请放在原包装内防护，以免降低产品性能。
5 、不能用手直接触摸漆包线表面，更不能将表面碰伤，以免影响使用性能。
6 、用手拿取线盘时，只能拿线盘外级，小心手指甲将线表面划伤。
7 、使用前用手摸线盘外缘是否光滑，不得有毛刺存在，否则放线时将断线。
8 、若在使用中不慎造成漆包线表面磕碰或多线头，可以将这部分用刀片挑断，绕掉此部分，直到整盘线只有一个线头时就可以正常使用了。
9 、仔细阅读以上说明，将给您的工作带来方便，减少许多不必要的麻烦，最后再次提醒您一定要在有效期内使用漆包线。
文件资料TM3EN-B004 A01/5一‧目的为提高相關人員对其物質的规格不了解或不熟悉，导致混料和用错料的發生。
提高全厂人员对原材料的了解。
二‧范围所有使用其物質之單位、部門三‧定义3.1 JIS : 日本工业标准3.2 IEC ：国际电工委员会3.3 GB/T ：国家标准3.4 NEMA : 美国电气制造商协会四. 职责采购: 資料收集材料工程: 文件制定文控: 文件發放五‧作业内容无六．参考文件：6.1 JIS C3003-19996.2 IEC 603176.3 GB/T 6109-20086.4 NEMA MW1000七．相关表单:无文件资料TM3EN-B004A02/5漆包线种类：1．UEW—聚胺酯漆包銅線1）耐溫等級：130℃，155 ℃，180 ℃2）絕緣說明：UEW其絕緣層-聚胺基甲酸樹脂為polyisocyanate(聚亚安酯)&polyol(多羟基化合物)之組成，在360 ℃-400 ℃具有良好直接焊錫性，廣泛應用於線圈及馬達繞組3）特性：●良好直焊性，免剝除皮膜之動作●在高頻下，具有良好的“Q”值特性●具有良好的密著性及卷繞性●良好的耐溶劑性2．UEW+NY---尼龍外被聚胺酯漆包銅線1）耐溫等級：130℃，155 ℃，180 ℃2）絕緣說明：UEW+NY為雙層可焊絕緣，其組成為底層是變性ployurethane,外被為polyamide(Nylon),尼龍外被最主要的功能是在生產密度較高的線圈時能減少繞線磨擦，減少容積率及幫助快速繞線。
3）特性：●適於高速繞線●能提供生產密度高之線圈及繞組●在高頻下，具有良好的“Q”值特性●具有良好的密著性及卷繞性●良好的耐溶劑性3．PEW---聚酯漆包銅線1）耐溫等級：155 ℃2）絕緣說明：其絕緣層為polyester樹脂，溫度等級達155 ℃，具有良好的溫度穩定性及絕緣特性3）特点：●具有良好之抗Crazing特性，耐磨性，耐化學藥性及溫度穩定特性●可繞性，耐磨性及密著性，皆優於PVF線種4）缺點：不可進行直焊文件类别WIRE 规格说明文件编号 版本版次 页次 文件资料TM3EN-B004A03/54．PEW+NY---尼龍外被聚酯漆包銅線 1）耐溫等級：155 ℃2）絕緣說明：為典型雙層絕緣構造，其組成為底層是Modified polyester ，外被為polyamide(Nylon)，因有Nylon 補覆，其耐溫及機械特性皆優於PEW 線種。
