漆包线规格

漆包线规格表全文共四篇示例，供读者参考第一篇示例：漆包线是一种常用的电子线材，具有绝缘性能好、耐高温、耐化学腐蚀等优点，通常用于电子设备、电气设备、汽车电路等领域。

漆包线的规格表包含了该线材的型号、直径、绝缘厚度、额定温度等参数，用户可根据规格表选择合适的产品，以满足具体的电器设计需求。

漆包线的规格表主要包括以下几个重要参数：1. 型号：漆包线的型号代表了该产品的规格和性能，不同型号的漆包线适用于不同的电路设计需求。

2. 直径：漆包线的直径是指该线材的横截面直径，直径越大，导体的导电能力越高，一般单位为毫米。

3. 绝缘厚度：漆包线的绝缘层厚度是指导线和绝缘层之间的距离，通常单位为微米，绝缘厚度直接影响到线材的绝缘性能。

4. 额定温度：漆包线的额定温度是指该线材可以正常工作的最高温度范围，超过额定温度会导致线材绝缘层破裂，影响线路的安全性。

5. 额定电压：漆包线的额定电压是指该线材可以承受的最大电压，超过额定电压会导致线材击穿，造成短路或漏电等安全隐患。

通过规格表可以清楚了解每种漆包线的性能参数，用户可以根据自身的需求选择合适的产品，确保线路的安全性和可靠性。

在选择漆包线时，除了参考规格表外，还要考虑到线材的品牌信誉、成本、供货周期等因素，综合考虑做出合适的选择。

第二篇示例：漆包线是一种用于绕制电磁线圈的绝缘线材，其表面被覆盖有漆或树脂，起到绝缘和保护导线的作用。

由于漆包线具有优异的绝缘性能和耐高温性能，因此被广泛应用于电机、变压器、发电机、变频器等电气设备中。

漆包线的规格有多种，主要包括导线直径、漆包层厚度、绝缘材料等参数。

以下是一份关于漆包线规格表的详细介绍。

一、导线直径漆包线的导线直径是指绕制电磁线圈时所使用的金属导线的直径，通常以毫米（mm）为单位。

导线直径的大小直接影响着漆包线的绕制性能和电气性能。

常用的漆包线导线直径有0.1mm、0.15mm、0.2mm、0.3mm等，具体需根据实际应用环境和所需电气性能进行选择。

常用漆包线的种类与使用范围聚酯亚酸/聚酰胺复合漆包圆铜线一、型号：Q（ZY/X）-1/180 Q（ZY/X）-2/180二、耐温等级：H级（温度指数180）三、生产规格：Φ0.20-Φ1.50mm四、产品执行标准：GB 6109.10 IEC 317-22（1990）五、主要性能：产品具有较高的热冲击性及较小的表面摩擦系数。

六、用途：适用于在高温下长期工作的电机，仪表通信设备的线圈绕组，特别适用于高速绕制的场合使用。

聚酰亚胺漆包圆铜线一、型号：QY-1 QY-2二、耐温等级：C级（温度指数220）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB 6109.6 IEC 317-7(1990)五、主要性能：产品具有较高的耐热性能，机械性能，耐溶剂性能，比聚酯聚酯亚胺高一系列。

六、用途：适用于在高温下长期工作的电机，仪表通信设备的线圈绕组。

聚酯漆包圆铜线一、型号：QZ-1/130 QZ-2/130二、耐温等级：B级（温度指数130）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB6109.7 IEC 317-3五、主要性能：本产品具有优良的机械性能和电器性能、热冲击性能和耐溶剂性能。

六、用途：适用于电机电器，仪表及电信设备的线圈绕组。

聚酰亚胺漆包圆铜线一、型号：QZY-1/180 QZY-2/180二、耐温等级：H级（温度指数180）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB 6109.5-88 IEC 317-8（1990）五、主要性能：产品具有优越的耐热性能，机械性能和耐溶剂性能。

六、用途：适用于在高温下长期工作的电机、仪表，通信设备的线圈绕组。

聚氨酯漆包圆铜线一、型号：QA-1/130/150（UEW）二、耐温等级：B级（温度指数130/150）三、生产规格：Φ0.018-Φ1.50mm四、产品执行标准：GB 6109.4 IEC 317-4(1970)五、主要性能：产品具有特好直焊性能，耐高频性能、在高频条件下，介质损耗小，产品可染成多种颜色以供特殊需要。

漆包线命名标准？
答：我国的漆包线的命名标准主要有两种：
1. 以型号识别方法命名，其方法为“温度指数”+“绝缘漆层厚度”+“绝缘漆名称”+“漆包/纸包线等”，如：QZY/XY-2/200，就表示国标（GB）中底漆为聚酯亚胺，面漆为聚酰胺酰亚胺类漆，2级漆膜厚度温度等级为200的漆包圆线。

2. 以直径命名，漆包线的直径通常用英寸或毫米表示，可以是实际直径或外径。

例如，直径为0.5毫米的漆包线可以被命名为0.5mm漆包线。

以上就是关于漆包线命名标准的两种方法，希望对您有所帮助。

同时请注意，不同的国家和地区可能会有不同的命名标准，所以在具体使用时需要参照当地的命名规定。

知识创造未来
漆包线规格
漆包线是一种电线材料，常用于绕制电感元件、变压器、
电动机等。

常见的漆包线规格有AWG规格和mm²规格。

AWG规格是美国线规，是一个标准化的电线规格系统，用于表示导线的直径。

常见的漆包线AWG规格有28、30、32等，其中AWG28表示导线直径为0.32mm，AWG30
表示导线直径为0.25mm，AWG32表示导线直径为
0.20mm。

mm²规格是以导线截面积为基准来表示导线规格的单位，
常见的漆包线mm²规格有0.08、0.10、0.12等，其中
0.08mm²表示导线截面积为0.08平方毫米，0.10mm²表
示导线截面积为0.10平方毫米，0.12mm²表示导线截面积为0.12平方毫米。

需要注意的是，不同地区可能存在不同的漆包线规格标准，以上只是一些常见的漆包线规格，具体规格还需要根据使
用场景和要求进行选择。

1。

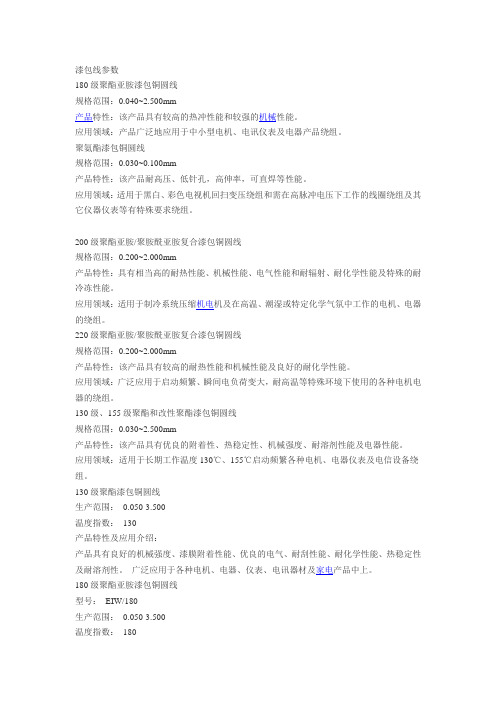

漆包线参数180级聚酯亚胺漆包铜圆线规格范围：0.040~2.500mm产品特性：该产品具有较高的热冲性能和较强的机械性能。

应用领域：产品广泛地应用于中小型电机、电讯仪表及电器产品绕组。

聚氨酯漆包铜圆线规格范围：0.030~0.100mm产品特性：该产品耐高压、低针孔，高伸率，可直焊等性能。

应用领域：适用于黑白、彩色电视机回扫变压绕组和需在高脉冲电压下工作的线圈绕组及其它仪器仪表等有特殊要求绕组。

200级聚酯亚胺/聚胺酰亚胺复合漆包铜圆线规格范围：0.200~2.000mm产品特性：具有相当高的耐热性能、机械性能、电气性能和耐辐射、耐化学性能及特殊的耐冷冻性能。

应用领域：适用于制冷系统压缩机电机及在高温、潮湿或特定化学气氛中工作的电机、电器的绕组。

220级聚酯亚胺/聚胺酰亚胺复合漆包铜圆线规格范围：0.200~2.000mm产品特性：该产品具有较高的耐热性能和机械性能及良好的耐化学性能。

应用领域：广泛应用于启动频繁、瞬间电负荷变大，耐高温等特殊环境下使用的各种电机电器的绕组。

130级、155级聚酯和改性聚酯漆包铜圆线规格范围：0.030~2.500mm产品特性：该产品具有优良的附着性、热稳定性、机械强度、耐溶剂性能及电器性能。

应用领域：适用于长期工作温度130℃、155℃启动频繁各种电机、电器仪表及电信设备绕组。

130级聚酯漆包铜圆线生产范围：0.050-3.500温度指数：130产品特性及应用介绍：产品具有良好的机械强度、漆膜附着性能、优良的电气、耐刮性能、耐化学性能、热稳定性及耐溶剂性。

广泛应用于各种电机、电器、仪表、电讯器材及家电产品中上。

180级聚酯亚胺漆包铜圆线型号：EIW/180生产范围：0.050-3.500温度指数：180产品特性及应用介绍：良好的机械、电气、耐化学性和优良的热稳定性及耐溶剂性，良好的耐氟裹昂R22性能和耐冷冻性。

广泛适用于电器，仪表、电讯器材、油变压器、电器马达、高功率马达、电磁线圈、耐高温变压器、耐热元件，小型电机、电动工具马达以及H级耐氟电机绕组。

漆包线型号规格
漆包线分非直焊型(需要刮漆才能焊接)和直焊型(不用刮漆就可以直接焊接).
QZ聚酯漆包线:我们简称为QZ普通线(非直焊型),普通电机最常用,耐温130度,机械强度高. QZY聚酯亚胺漆包线:我们简称为QZY高温线(非直焊型),耐温180度,用于耐热要求高的电机,寿命更长久.
QA聚氨酯漆包线:我们简称为QA直焊线(直焊型),耐温155度,可直焊,易着色,高频下低介质损耗,用于通讯,音响,高频变压器,小型变压器等.
Q(ZY+XY)聚酯亚胺/聚酞胺酰亚胺复合漆包线:我们简称为YY耐氟线(非直焊型),是冰箱/空调压缩机用线,耐高温200度,还具有耐冷冻剂,耐严寒,耐辐射等特性,机械强度高,电气性能稳定,耐化学性能和耐冷冻剂性能好,超负荷能力强.
UEW是日本标准的表示法.台资及韩资都用UEW表示,QA是国标和国际标准表示法.二者的差别是UEW外径等范围比较宽松,其它基本相同.注:2UEW-QA-1 1UEW-QA-2QA-1里面的Q是系统代号,漆的第一个拼音字母.A是聚氨酯漆,氨的第一个拼音字母.-1代表薄漆膜,-2代表厚漆膜,-3代表加厚漆膜。

漆包线的分类1．1按绝缘材料分1．1.1缩醛漆包线1．1.2聚酯漆包线1．1.3聚氨酯漆包线1．1.4改性聚酯漆包线1．1.5聚酯亚胺漆包线1．1.6聚酯亚胺/聚酰胺酰亚胺漆包线1．1.7聚酰亚胺漆包线1．2按漆包线的用途可分：1．2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。

变压器等工作场合的绕组线如；聚酯漆包线，改性聚酯漆包线。

1．2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。

如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯É 22;胺/聚酰胺酰亚胺复合漆包线。

1．2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线1．3按导体材料分：铜线，铝线，合金线。

1．4按材料形状分：圆线，扁线，空心线。

1．5按绝缘厚度分：圆线：薄漆膜-1厚漆膜-2加厚漆膜-3酒精线在酒精作用下自行粘合的线材(如：Lock).热风线经过热的作用下自行粘合的线材(如:PEI).双用线在酒精或热的作用下自行粘合的线材扁线普通漆膜-1加厚漆膜-2莞丰协电子有限公司产品表示方法1.符号，代号1．1系列代号：漆包绕组成：Q 纸包绕组线：Z1．2导体材料：铜导体：T（省略）铝导体：L1．3绝缘材料：Y、A 聚酰胺（纯尼龙）E缩醛、低温聚氨酯 B 聚氨酯 F 聚氨酯、聚酯H 聚氨酯、聚酯亚胺、改性聚酯N聚酰胺酰亚胺复合聚酯或聚酯亚胺聚酰胺酰亚胺R聚酰胺酰亚胺聚酰亚胺C芳基聚酰亚胺油性类漆：Y（省略）聚酯类漆：Z 改性聚酯类漆：Z（G）缩醛类漆：Q 聚氨酯类漆：A 聚酰胺漆：X 聚酰亚胺漆：Y 环氧漆：H 聚酯亚胺漆：ZY 聚酰胺酰亚胺：XY 1．4导体的特性：扁线：B 圆线：Y（省略）空心线：K1．5漆膜厚度：圆线：薄漆膜-1厚漆膜-2 加厚漆膜-3 扁线：普通漆膜-1加厚漆膜-2 1．6热级用/XXX表示2.型号2．1漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。

漆包线的型号类别和特性※聚乙烯甲醛漆包铜线（PVF）※聚酯漆包铜线（PEW）※聚胺酯漆包铜线（UEW）※尼龙外被聚胺酯漆包铜线（UEW+NY）※尼龙外被聚酯漆包铜线（PEW+NY）※直焊变性聚亚胺酯漆包铜线（SEIW）※聚酯亚胺漆包铜线（EIW）※酰胺亚胺外被变性聚酯漆包铜线（EAIW）※聚酰胺亚胺酯漆包铜线（AIW）※尼龙热熔漆包铜线（NFW）※绞合漆包铜线（LITZ）※自融性漆包铜线（R*-SB）UEW聚胺酯漆包铜线● 耐温等级：130 ℃ / 155 ℃●本产品经UL 认可合格登录，有耐温等级130℃的TYPU-130 及耐温等级155℃的TY1700-U155 。

●绝缘说明：UEW其绝缘层-聚胺基甲酸树脂为Polyisocyanate & Polyol之组成，在360 ℃～400 ℃具有良好直接焊锡性，广泛应用于线圈及马达绕组。

● 特性：(a)具有良好直焊性，绕线加工过程中，可免剥除皮膜之动作，有效提高工作效率。

(b)在高频下，具有良好"Q"值特性。

(c)具有良好密着性及卷绕性。

(d)对一般含浸凡立水所使用之溶剂及硬化剂, 具有良好耐溶剂特性, 可填加染料, 便利识别。

●应用范围：高频线圈及变压器、继电器、磁化线圈、螺形线圈、小型马达、点火线圈。

PEW聚酯漆包铜线●耐温等级：155 ℃●本产品经UL 认可合格登录●绝缘说明：PEW其绝缘层为Polyester树脂，温度等级达155℃，具有良好温度稳定性及绝缘特性。

●特性：(a)具有良好之抗Crazing特性、耐磨性、耐化学药性及温度稳定特性。

(b)其物理特性如可绕性、耐磨耗及密着性，皆优于PVF线种。

EIW聚酯亚胺漆包铜线●耐温等级：180 ℃●绝缘说明：EIW其绝缘层为Polyesterimide，乃Terephthalate和Esterimide 之组成，于180 ℃连续操作运转时具有良好温度、稳定性及绝缘特性。
