膨胀水箱的容积计算
膨胀水箱型式的分类：分开式和闭式
开式有：密闭板式；隔膜式；球胆式；水泵定压补水一体式 从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。
闭式膨胀水箱容积计算：
=V s
P
P v
v T 2
11
2
131-
∆--α
—膨胀水箱容积；m 3
—系统水容积，m 3
（参见下图1）
v 1 —低温时水的比容，m 3
/Kg; v 2 —高温时水的比容，m 3
/Kg
α—线性膨胀系数；钢为11.7×10
6
-c
︒-1
铜为17.1×10
6
-c
︒-1
△ T —水系统中最大温差：℃（一般为5）
P 1
—低温时水压力，Kpa
P
2
—高温时水压力，Kpa
；P 2的确定：
=箱体静压头+系统顶部的最小压力值
=运行时最高压力
开式膨胀水箱容积计算方法：
V
p
=α△t V s
V p---膨胀水箱有效容积，m3
α---水的体积膨胀系数，α=0.0006,1/℃
△t---系统内最大水温变化值，℃
---系统内的水容量，m3，即系统中管道和设备内总容水量（参
看图一）
图一：水系统中总容量（L/m2空调面积）。
膨胀水箱的容积计算
膨胀水箱型式的分类：分开式和闭式
开式有：密闭板式；隔膜式；球胆式；水泵定压补水一体式 从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。
闭式膨胀水箱容积计算：
=V s
P
P v
v T 2
11
2
131-
∆--α
—膨胀水箱容积；m 3
—系统水容积，m 3
（参见下图1）
v 1 —低温时水的比容，m 3
/Kg; v 2 —高温时水的比容，m 3
/Kg
α—线性膨胀系数；钢为11.7×10
6
-c
︒-1
铜为17.1×10
6
-c
︒-1
△ T —水系统中最大温差：℃（一般为5）
P 1
—低温时水压力，Kpa
P
2
—高温时水压力，Kpa
；P 2的确定：
=箱体静压头+系统顶部的最小压力值
=运行时最高压力
开式膨胀水箱容积计算方法：
V
p
=α△t V s
V p ---膨胀水箱有效容积，m 3
α---水的体积膨胀系数，α=0.0006,1/℃
△t---系统内最大水温变化值，℃
---系统内的水容量，m3，即系统中管道和设备内总容水量（参
看图一）
图一：水系统中总容量（L/m2空调面积）。
第一部分：膨胀水箱膨胀水箱的容积和选型对于普通的高层民用建筑，如果以系统的设计冷负荷Qo为基础，则系统的单位水容量大约为2～3升/kW。
当采用双管制系统时，若取水的最低工作温度为7℃，最高工作温度为65℃，则膨胀水箱的有效膨胀容积，可采用简化的估算方法按下式计算：V=0.006×(65-7)×(2～3)Qo=(0.07～0.1)Qo (升)膨胀水箱的设置及其配管膨胀水箱的安装高度，应至少高出系统最高点0.5m(通常取1.0 ～1.5m)。
安装水箱时，下部应作支座，支座长度应超出底板100 ～200mm，其高度应大于300mm，支座材料可用方木、钢筋混凝土或砖，水箱间外墙应考虑安装用予留空洞。
膨胀水箱上的配管有膨胀管、信号管、溢水管、排水管和循环管等。
从信号管至溢出水管之间的膨胀水箱容积，就是有效膨胀容积。
膨胀管—原则上应接至循环水泵吸入口前的回水管路上，通常接到“集水器”上。
信号管—应将它接至制冷机房内的洗手盆处，信号管上应安装阀门。
溢流管—当系统内水的体积膨胀超过水箱内的溢水管口时，水会自动溢出。
溢出管上不许安装阀门。
排水管—在清洗水箱并将水箱放空时用，排水管上应安装阀门。
通常将溢水管和排水管连在一起，排至附近的下水道或屋面上。
循环管—在寒冷地区为防止膨胀水箱内水结冻而设置的。
当水箱内没有结冻可能时，可不设循环管。
特别在高层建筑中膨胀水箱和生活给水水箱通常设在屋顶水箱间内，并将水箱保温，因此无结冻可能。
膨胀水箱的补水设计膨胀水箱的补水方式有两种：1)浮球阀自动补水—当所在地区生活给水水质较软、且制冷装置对冷媒水水质无特殊要求时，可利用屋顶生活给水水箱，通过浮球阀直接向膨胀水箱补水。
这时，膨胀水箱要比生活给水水箱低一定的高度。
2)高低水位控制器补水—当所在地区生活给水水质较硬、且制冷装置(例如，溴化锂吸收式冷温水机组)要求冷媒水必须是软化水时，应在膨胀水箱内设置高低水位传感器来控制软化水补水泵的启动或关停。
冷冻水系统的补水量（膨胀水箱）
水箱容积计算: Vp=a△tVs m3
Vp—膨胀水箱有效容积（即从信号管到溢流管之间高差内的容积）m3
a —水的体积膨胀系数，a=0.0006 L/℃
△t—最大的水温变化值℃
Vs—系统内的水容量 m3，即系统中管道和设备内总容水量
供暖系统：当95-70°C供暖系统 V=0.031Vc
当110-70°C供暖系统 V=0.038Vc
当130-70°C供暖系统 V=0。
043Vc
式中V——膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L；
Vc——系统内的水容量，L。
《空气调节设计手册》P794：膨胀水箱的底部标高至少比系统管道的最高点高出 1.5m，补给水量通常按系统水容积的0.5-1％考虑。
膨胀箱的接口应尽可能靠近循环泵的进口，以免泵吸入口内液体汽化造成气蚀。

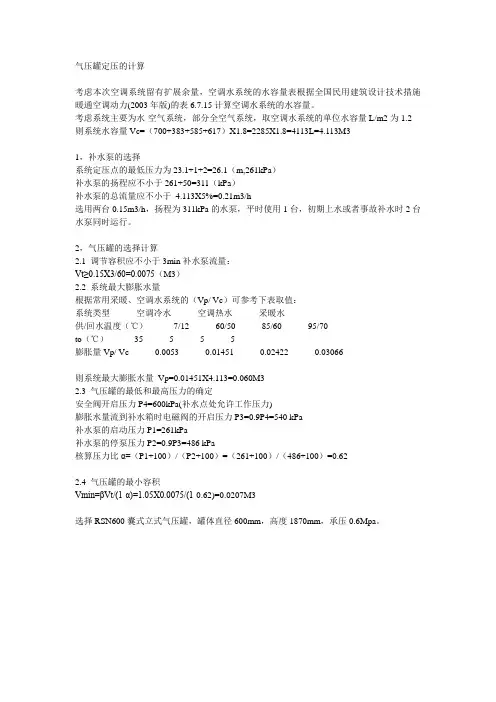

技术措施6.9.1——查表
技术措施6.9.1，系统水容量的1%技术措施6.9.3，系统水容量的5%
设两台，平时用一台，事故、初期补水时两台全开；技术措施 公式6.9.6-2
技术措施6.9.6。
不小于3min平时运行补水泵流量， 且保证水箱调节高差不小于200mm 技术措施6.9.6，公式6.9.6-1
技术措施6.9.1——查表
技术措施6.9.1，系统水容量的1%技术措施6.9.3，系统水容量的5%
设两台，平时用一台，事故、初期补水时两台全开；
技术措施6.9.6，表6.9.6-2
建筑标高+绝对高程差值
技术措施6.9.5\6.9.7.3 (系统最高点标高+15KPa)
技术措施6.9.7.2； “P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1 (α宜取0.65～0.85)
技术措施6.9.7.1；当补水泵采用变频泵时，可采用Vt=Vb*3/60/3
技术措施6.9.3.1 (H宜比P1高30～50KPa)
技术措施6.9.1——查表
技术措施6.9.1，系统水容量的1%
技术措施6.9.3，系统水容量的5%
设两台，平时用一台，事故、初期补水时两台全开；
技术措施6.9.6，表6.9.6-2
技术措施 公式6.9.6-2
建筑标高+绝对高程差值
技术措施6.9.5\6.9.7.3 (系统最高点标高+15KPa/20KPa)
技术措施6.9.7.8
技术措施6.9.7.1；当补水泵采用变频泵时，可采用Vt=Vb*3/60/3技术措施6.9.3.1 (H宜比P1高30～50KPa)。
膨胀水箱的容积计算膨胀水箱型式的分类：分开式和闭式开式有：密闭板式；隔膜式；球胆式；水泵定压补水一体式 从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。
闭式膨胀水箱容积计算：V t=VsPP vv T 2112131-∆--αV t—膨胀水箱容积；m 3V s—系统水容积，m 3（参见下图1） v1—低温时水的比容，m 3/Kg; v2—高温时水的比容，m 3/Kgα—线性膨胀系数；钢为11.7×106-c︒-1铜为17.1×106-c︒-1△ T —水系统中最大温差：℃（一般为5）P 1—低温时水压力，KpaP2—高温时水压力，KpaP 1；P2的确定：P 1=箱体静压头+系统顶部的最小压力值 P2=运行时最高压力开式膨胀水箱容积计算方法：V p=α△t V sV p---膨胀水箱有效容积，m3α---水的体积膨胀系数，α=0.0006,1/℃△t---系统内最大水温变化值，℃V s---系统内的水容量，m3，即系统中管道和设备内总容水量（参看图一）图一：水系统中总容量（L/m2空调面积）小心单位变换应把L换成m3冷冻水系统的补水量（膨胀水箱）水箱容积计算: Vp=a△tVsm3Vp—膨胀水箱有效容积（即从信号管到溢流管之间高差内的容积）m3a—水的体积膨胀系数，a=0.0006L/℃△t—最大的水温变化值℃Vs—系统内的水容量m3，即系统中管道和设备内总容水量水系统中总容水量（L/m2建筑面积）供暖系统：当95-70°C供暖系统V=0.031Vc当110-70°C供暖系统V=0.038Vc当130-70°C供暖系统V=0。
043Vc式中V——膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L；Vc——系统内的水容量，L。
《空气调节设计手册》P794：膨胀水箱的底部标高至少比系统管道的最高点高出 1.5m，补给水量通常按系统水容积的0.5-1％考虑。
膨胀水箱的容积计算
膨胀水箱型式的分类：分开式和闭式
开式有：密闭板式；隔膜式；球胆式；水泵定压补水一体式 从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。
闭式膨胀水箱容积计算：
V
t
=V s
P
P v
v T 2
11
2
131-
∆--α
V t —膨胀水箱容积；m 3
V s —系统水容积，m 3
（参见下图1）
v 1 —低温时水的比容，m 3
/Kg; v 2 —高温时水的比容，m 3
/Kg
α—线性膨胀系数；钢为11.7×10
6
-c
︒-1
铜为17.1×10
6
-c
︒-1
△ T —水系统中最大温差：℃（一般为5）
P 1
—低温时水压力，Kpa
P
2
—高温时水压力，Kpa
P 1
；P
2
的确定：
P 1
=箱体静压头+系统顶部的最小压力值
P
2
=运行时最高压力
开式膨胀水箱容积计算方法：
V p=α△t V s
V p---膨胀水箱有效容积，m3
α---水的体积膨胀系数，α=0.0006,1/℃
△t---系统内最大水温变化值，℃
V s---系统内的水容量，m3，即系统中管道和设备内总容水量（参看图一）
图一：水系统中总容量（L/m2空调面积）
小心单位变换！应把L换成m3。
膨胀水箱水箱容积计算当95-70°C 供暖系统 V=0.031Vc当110-70°C 供暖系统 V=0.038Vc当130-70°C 供暖系统 V=0。
043Vc式中V ——膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L ；Vc ——系统内的水容量，L 。
膨胀水箱选用开式高位膨胀水箱适用于中小型低温水供暖系统，膨胀水箱规格见下表，构造见国标图。
型号方形圆形公称面积（m ³）有效容积（m ³）外形尺寸（mm ）公称容积（m ³）有效容积（m ³）筒体（mm ） 长 宽 高 内径高度1 0.5 0.61 900 900 900 0.3 0.35 900 7002 0.5 0.63 1200 700 900 0.3 0.33 800 800 3 1 1.15 1100 1100 1100 0.5 0.54 900 1000 4 1 1.2 1400 900 1100 0.5 0.59 1000 900 5 2 2.27 1800 1200 1200 0.8 0.83 1000 12006 2 2.06 1400 1400 1200 0.8 0.81 1100 10007 3 3.05 2000 1400 1400 1 1.1 1100 13008 3 3.2 1600 1600 1400 1 1.2 1200 12009 4 4.32 2000 1600 1500 2 2.1 1400 1500 10 4 4.37 1800 1800 1500 2 2 1500 1300 11 5 5.18 2400 1600 1500 3 3.3 1600 1800 12 55.352200 1800 15003 3.4 1800 1500 13 4 4.2 1800 1800 14 4 4.6 2000 1600 15 5 5.2 1800 2200 1655.220001800膨胀水箱设计安装要点膨胀水箱安装位置，应考虑防止水箱内水的冻结，若水箱安装在非供暖房间内时，应考虑保温。
