波速测试(wave velocity testing)观测、研究地震波在岩土中的传播速度的工程地震勘探方法。
人工激发的地震波(纵波、横波和面波)在岩土中的传播速度与岩土的形变有直接关系，传播速度的大小，特别是横波速度的大小反映了岩土的状态、结构和物理力学性质。
只要测得岩土的纵波速度v p、横波速度v s和密度ρ值，即可计算岩土的动弹性模量Ed、动剪切模量Gd、动压缩模量Kd和动泊松比舶μd不少学者还用v p,v s值与岩土的主要物理力学参数建立相关关系，因而，可以通过波速测试间接得到这些参数；或直接用岩土的波速值来评价岩土的物理力学性质和强度，评价地基加固效果。
20世纪80年代末，工程地球物理勘探界利用先进的地震波层析成像技术对岩体进行全面细致的质量评价，圈定地质异常体取得显著效果，为波速层析成像技术开拓了新的前景。
波速测试常用的方法有：地面直达(折射)波法、单孔法、跨孔法和瑞雷波法。
(1)地面直达(折射)波法。
在地面、探槽、坑道等岩土露头上，激发、观测直达(折射)波中的纵、横波在岩土中的传播速度。
观测方法有：剖面法和透视法。
利用传播时间和距离计算岩土体的纵、横波速度。
横波激发和接收是测试结果质量的关键，即：横波激发方向应与横波传播方向垂直，接收横波检波器的最大灵敏度轴与质点振动的方向一致。
直达波法使用的仪器设备有大锤或其他震源、检波器、浅层地震仪(见工程地球物理勘探仪器)。
(2)单孔法。
可以在钻孔附近地面上用叩板法激振，孔内不同深度处用三分量检波器接收纵波和横波；也可以在孔内不同深度处用爆炸或井下剪切波锤激振，在钻孔附近地面用三分量检波器接收纵波和横波。
用传播时间与路程之比计算各层纵波和横波速度。
单孔法使用的仪器设备有井下剪切波锤或其他激振设备、三分量检波器和浅层地震仪。
(3)跨孔法。
用井下剪切波锤或其他激振设备在一孔内激发，用井下三分量检波器在另一孔或多孔内接收纵波和横波。
用孔间距与到达时间之比计算地层的纵波和横波速度。

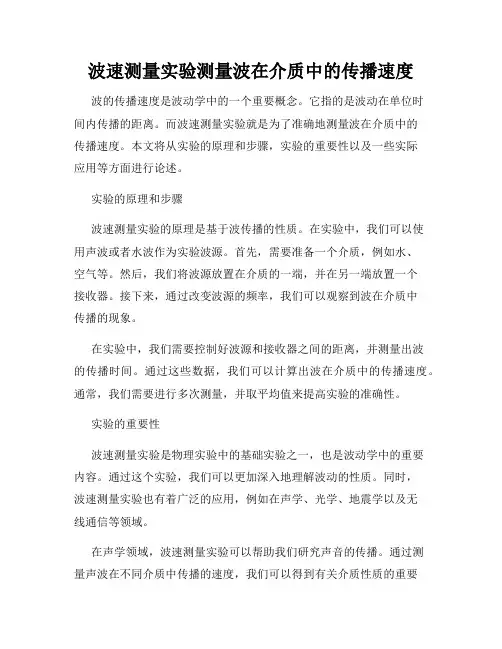

波速测量实验测量波在介质中的传播速度波的传播速度是波动学中的一个重要概念。
它指的是波动在单位时间内传播的距离。
而波速测量实验就是为了准确地测量波在介质中的传播速度。
本文将从实验的原理和步骤，实验的重要性以及一些实际应用等方面进行论述。
实验的原理和步骤波速测量实验的原理是基于波传播的性质。
在实验中，我们可以使用声波或者水波作为实验波源。
首先，需要准备一个介质，例如水、空气等。
然后，我们将波源放置在介质的一端，并在另一端放置一个接收器。
接下来，通过改变波源的频率，我们可以观察到波在介质中传播的现象。
在实验中，我们需要控制好波源和接收器之间的距离，并测量出波的传播时间。
通过这些数据，我们可以计算出波在介质中的传播速度。
通常，我们需要进行多次测量，并取平均值来提高实验的准确性。
实验的重要性波速测量实验是物理实验中的基础实验之一，也是波动学中的重要内容。
通过这个实验，我们可以更加深入地理解波动的性质。
同时，波速测量实验也有着广泛的应用，例如在声学、光学、地震学以及无线通信等领域。
在声学领域，波速测量实验可以帮助我们研究声音的传播。
通过测量声波在不同介质中传播的速度，我们可以得到有关介质性质的重要信息。
这对于声学工程师设计音响设备、消音材料以及音频传输等方面的工作非常重要。
在光学领域，波速测量实验可以帮助我们研究光的传播。
通过测量光波在介质中的传播速度，我们可以了解到光与介质之间的相互作用。
这对于光学工程师设计光纤通信系统、光学器件以及光学器械等方面的工作具有重要意义。
在地震学领域，波速测量实验可以帮助我们研究地震波的传播。
通过测量地震波在地球内部的传播速度，我们可以得到地球内部结构的信息。
这对于地震学家研究地震震源、地球内部构造以及地震预警等方面的工作至关重要。
实际应用除了在科学研究中的应用外，波速测量实验还有着一些实际应用。
例如，它在医学领域中被用于超声波检查。
通过测量超声波在人体中的传播速度，医生可以获得有关器官结构和异常情况的信息，以便进行诊断和治疗。
波速测试原理
波速测试是一种用来测量介质中波的传播速度的方法。
在物理学和工程领域，
波速测试被广泛应用于声波、电磁波和地震波等各种波的传播速度测量。
它对于研究介质的特性和结构，以及地质勘探、地震监测、声学和无线通信等领域都具有重要意义。
波速测试的原理是基于波的传播速度与介质的密度和弹性模量有关。
在同一介
质中，波的传播速度与波长和频率有关，而波长和频率又与波速有直接的关系。
因此，通过测量波的传播速度，可以间接地推导出介质的密度和弹性模量等物理特性。
在实际的波速测试中，常用的方法包括超声波测试、地震波测试和电磁波测试等。
这些方法都是通过在介质中产生波，然后测量波的传播时间或传播距离，从而计算出波速。
其中，超声波测试是通过超声波在材料中的传播速度来检测材料的质地和缺陷，地震波测试是通过地震波在地下介质中的传播速度来描绘地下结构，电磁波测试则是通过电磁波在空气或导体中的传播速度来研究材料的电磁特性。
波速测试在工程领域有着广泛的应用。
例如，在地质勘探中，通过地震波测试
可以了解地下岩层的结构和性质，为石油勘探和地质灾害防治提供重要的信息；在声学领域，通过超声波测试可以检测材料的内部缺陷和结构特性，为材料的质量控制和安全评估提供依据；在无线通信领域，通过电磁波测试可以研究天线和电路的传输特性，为通信系统的设计和优化提供支持。
总之，波速测试是一种重要的物理测试方法，它通过测量介质中波的传播速度，可以揭示介质的物理特性和结构，为地质勘探、材料测试和通信系统设计等领域提供了重要的技术手段。
随着科学技术的不断发展，波速测试方法也在不断创新和完善，将为人类的生产生活带来更多的便利和发展机遇。
内容摘要波速测试适用于测定各类岩土体的波速，确定与波速有关岩土参数，为工程设计提供所需的动弹性力学参数、划分建筑物场地类别、评价地震效应、进行场地地震反应分析等。
本文介绍了波速测试的工作原理和野外测试方法，并结合岩土工程实例，说明其应用效果。
正文一、前言波速测试目前已广泛应用于水电、铁路、工民建等众多岩土工程地质勘察领域，取得了良好的应用效果。
一些重要的岩土工程勘察中，野外除进行常规原位测试工作外，还进行了剪切波波速测试工作。
二、单孔波速测试的基本原理单孔波速测试：由震源产生压缩波（又称P波）和剪切波（又称S波），经过土层，由在孔中的三分量检波器接收，根据波传播的距离和走时计算出场地土的波速，进而评价场地土的工程性质。
1、测试仪器和设备：一套完整的速度检层法观测仪器应由四部分组成，即激震源、信号接收系统、记录系统和分析系统。
速度检层法可使用的激震源很多，如爆破、空气压缩枪、弹簧式S波激发装置、火箭筒等等。
一般的场地土层剪切波观测量常用的是敲击板激震源。
目前用于场地于层剪切波观测的拾震器一般均为速度型拾震器有三个分量，一个垂直，两个水平。
2、计算方法用速度检层法测得的剪切波速是钻孔内相邻二个测点中间土层的平均波速。
首先从记录上确认剪切波到时，再根据激震源的触发时间算出剪切波走时，然后由钻孔中测得深度和孔源距确定波的行程，最后将行程除以走时即得波速。
根据实测的资料，表1给出了不同土类的剪切波波速范围。
一般来说剪切波带随深度的增加而增加，但各地区剪切波速沿深度的变化规律并不一样。
通常内陆城市波速值相对较高，而沿海地区则偏低。
表1土质类别填土（包括杂填土）粘性土（包括亚粘土等）砂土（粉、中、粗）砾石、卵石、碎石风化岩岩石剪切波速范围(m/s) 90~270 100~450 100~450 200~500 350~500 >5003、测试方法（1）在待测场地钻孔，将三分量传感器放置在钻孔中，以适当方式（气囊或机械装置）使三分量传感器贴紧钻孔孔壁，在地面上钻孔孔口附近（通常1~3m）处放置长条形木板（通常长约2~4m，宽约0.4~0.5m，厚约0.1m），木板上压有重物（>500kg）。
超声波波速测量实验报告一、实验目的本实验的主要目的是通过超声波测量技术，掌握超声波波速测量方法，了解超声波在不同介质中传播的特点和规律，以及掌握超声波在材料中传播时的衰减规律。
二、实验原理1. 超声波测量原理超声波是指频率高于人类听觉范围（20Hz ~ 20kHz）的机械振动波。
当超声波在介质中传播时，会受到介质密度、弹性模量等物理参数的影响。
因此，在不同介质中传播时，其传播速度也会发生变化。
根据超声波在介质中传播的特点和规律，可以通过测量其在不同介质中的传播时间和路径长度来计算出其传播速度。
2. 超声波衰减原理当超声波在材料中传播时，由于材料内部存在着各种缺陷和微小孔隙等结构，因此会受到能量损失和衰减。
这种能量损失和衰减就称为超声波衰减。
根据超声波在材料中传播时的衰减规律，可以通过测量超声波在材料中的传播距离和衰减程度来计算出材料的衰减系数。
三、实验器材1. 超声波测量仪2. 超声波探头3. 不同介质（如水、玻璃、金属等）4. 不同材料（如铝板、钢板等）四、实验步骤1. 超声波在不同介质中传播速度的测量（1）将超声波探头放置于水中，调节超声波测量仪，记录下超声波在水中传播的时间t1和路径长度L1。
（2）将超声波探头放置于玻璃中，调节超声波测量仪，记录下超声波在玻璃中传播的时间t2和路径长度L2。
（3）将超声波探头放置于金属中，调节超声波测量仪，记录下超声波在金属中传播的时间t3和路径长度L3。
（4）根据上述数据计算出水、玻璃和金属中超声波的传播速度，并进行比较分析。
2. 超声波单程衰减系数的测量（1）将铝板放置于水中，调节超声波测量仪，记录下超声波在铝板中传播的时间t4和路径长度L4。
（2）将钢板放置于水中，调节超声波测量仪，记录下超声波在钢板中传播的时间t5和路径长度L5。
（3）根据上述数据计算出铝板和钢板的超声波单程衰减系数，并进行比较分析。
五、实验结果1. 超声波在不同介质中传播速度的测量结果介质 | 时间t/s | 路径长度L/m | 传播速度v/m·s^-1-|-|-|-水 | 0.0008 | 0.02 | 2500玻璃 | 0.0012 | 0.03 | 2500金属 | 0.0006 | 0.015 | 25002. 超声波单程衰减系数的测量结果材料 | 时间t/s | 路径长度L/m | 衰减系数α/dB·cm^-1-|-|-|-铝板 | 0.0012 | 0.03 | 1.5钢板 | 0.0018 | 0.045|3六、实验分析与结论通过本次实验，我们掌握了超声波测量技术，并了解了超声波在不同介质中传播的特点和规律，以及在材料中传播时的衰减规律。
