高考物理一轮复习第十章电磁感应第1讲电磁感应定律楞次定律学案

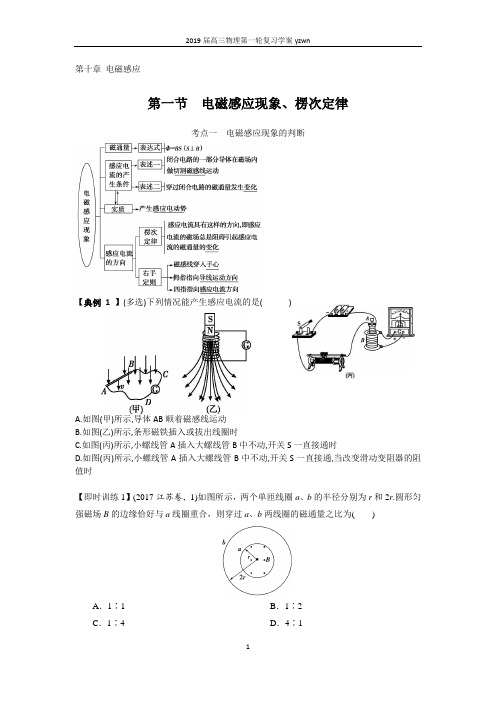

第十章电磁感应第一节电磁感应现象、楞次定律考点一电磁感应现象的判断【典例1】(多选)下列情况能产生感应电流的是()A.如图(甲)所示,导体AB顺着磁感线运动B.如图(乙)所示,条形磁铁插入或拔出线圈时C.如图(丙)所示,小螺线管A插入大螺线管B中不动,开关S一直接通时D.如图(丙)所示,小螺线管A插入大螺线管B中不动,开关S一直接通,当改变滑动变阻器的阻值时【即时训练1】(2017·江苏卷，1)如图所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为()A．1∶1 B．1∶2C．1∶4 D．4∶1考点二楞次定律的理解及应用1.楞次定律中“阻碍”的含义2.楞次定律的使用步骤3.右手定则(1)内容:①磁感线穿入手手心.②大拇指指向的方向.③其余四指指向的方向.(2)适用范围:适用于切割磁感线.【典例2】(2018·江西重点中学联考)(多选)如图所示,一个闭合三角形导线框ABC位于竖直平面内,其下方(略靠前,能让线框穿过)固定一根与线框平面平行的水平直导线,导线中通以图示方向的恒定电流.释放线框,它由实线位置下落到虚线位置未发生转动,在此过程中() A.线框中感应电流方向依次为ACBA→ABCA→ACBAB.线框的磁通量为零时,感应电流却不为零C.线框所受安培力的合力方向依次为上→下→上D.线框所受安培力的合力为零,做自由落体运动【即时训练2】(2017·课标卷Ⅰ，18)扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌．为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示．无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是()【即时训练3】某磁场磁感线如图所示,有一铜线圈自图示A位置下落至B位置,在下落过程中,自上往下看,线圈中感应电流的方向是()A.始终顺时针B.先顺时针再逆时针C.始终逆时针D.先逆时针再顺时针【即时训练4】(2018·海南七校联考)如图所示,MN,GH为光滑的水平平行金属导轨,ab,cd 为跨在导轨上的两根金属杆,垂直纸面向外的匀强磁场垂直穿过MN,GH所在的平面,则( )A.若固定ab,使cd向右滑动,则abcd回路有电流,电流方向为a→b→d→c→a,c,d两点电势ϕd>ϕcB.若ab,cd以相同的速度一起向右滑动,则abdc回路有电流,电流方向为a→c→d→b→aC.若ab向左、cd向右同时运动,则abdc回路中的电流为零D.若ab,cd都向右运动,且两杆速度v cd>v ab,则abdc回路有电流,电流方向为a→c→d→b→a,c,d两点电势ϕd>ϕc考点三“三定则一定律”的综合应用【典例3】(多选)如图所示,水平放置的两条光滑轨道上有可自由移动的金属棒PQ,MN,MN的左边有一闭合电路,当PQ在外力的作用下运动时,MN向右运动.则PQ所做的运动可能是()A.向右加速运动B.向左加速运动C.向右减速运动D.向左减速运动【即时训练5】(多选)如图所示,一电子以初速度v沿与金属板平行的方向飞入MN极板间,突然发现电子向M板偏转,若不考虑磁场对电子运动方向的影响,则产生这一现象的原因可能是()A.开关S闭合瞬间B.开关S先闭合后断开瞬间C.开关S是闭合的,变阻器滑片P向右迅速滑动D.开关S是闭合的,变阻器滑片P向左迅速滑动【巩固练习】1.(楞次定律的应用)(2016·海南卷,4)如图,一圆形金属环与两固定的平行长直导线在同一竖直平面内,环的圆心与两导线距离相等,环的直径小于两导线间距.两导线中通有大小相等、方向向下的恒定电流.若()A.金属环向上运动,则环上的感应电流方向为顺时针方向B.金属环向下运动,则环上的感应电流方向为顺时针方向C.金属环向左侧直导线靠近,则环上的感应电流方向为逆时针D.金属环向右侧直导线靠近,则环上的感应电流方向为逆时针2.(三定则一定律的综合应用)(2017·全国Ⅲ卷,15)如图,在方向垂直于纸面向里的匀强磁场中有一U形金属导轨,导轨平面与磁场垂直.金属杆PQ置于导轨上并与导轨形成闭合回路PQRS,一圆环形金属线框T位于回路围成的区域内,线框与导轨共面.现让金属杆PQ突然向右运动,在运动开始的瞬间,关于感应电流的方向,下列说法正确的是()A.PQRS中沿顺时针方向,T中沿逆时针方向B.PQRS中沿顺时针方向,T中沿顺时针方向C.PQRS中沿逆时针方向,T中沿逆时针方向D.PQRS中沿逆时针方向,T中沿顺时针方向3.(“二次感应”问题)(2016·上海卷,19)(多选)如图(a),螺线管内有平行于轴线的外加匀强磁场,以图中箭头所示方向为其正方向.螺线管与导线框abcd相连,导线框内有一小金属圆环L,圆环与导线框在同一平面内,当螺线管内的磁感应强度B随时间按图(b)所示规律变化时( )A.在t1～t2时间内,L有收缩趋势B.在t2～t3时间内,L有扩张趋势C.在t2～t3时间内,L内有逆时针方向的感应电流D.在t3～t4时间内,L内有顺时针方向的感应电流4.如图所示,金属导轨间的磁场方向垂直于纸面向里,当与导轨接触良好的导线MN在导轨上向右加速滑动时,正对电磁铁A的圆形金属环B中()A.有感应电流,且B被A吸引B.无感应电流C.可能有,也可能没有感应电流D.有感应电流,且B被A排斥5.(2017·江西模拟)如图所示,绕在铁芯上的线圈与电源、滑动变阻器和开关组成闭合回路.在铁芯的右端套有一个表面绝缘的铜环A.不计铁芯和铜环A之间的摩擦.则下列情况中铜环A会向右运动的是( )A.线圈中通以恒定的电流B.通电时,使滑动变阻器的滑片P向右匀速移动C.通电时,使滑动变阻器的滑片P向左加速移动D.开关突然断开的瞬间。

第2讲 法拉第电磁感应定律 自感 涡流一、法拉第电磁感应定律 1．感应电动势(1)概念：在电磁感应现象中产生的电动势。

(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关。

(3)方向判断：感应电动势的方向用楞次定律或右手定则判断。

2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小跟穿过这一电路的磁通量的变化率成正比。

(2)公式：E ＝n ΔΦΔt，其中n 为线圈匝数。

(3)感应电流与感应电动势的关系：遵守闭合电路的欧姆定律，即I ＝ER ＋r 。

3．导体切割磁感线的情形(1)若B 、l 、v 相互垂直，则E ＝Blv 。

(2)v ∥B 时，E ＝0。

二、自感、涡流 1．自感现象(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感。

(2)自感电动势①定义：在自感现象中产生的感应电动势叫作自感电动势。

②表达式：E ＝L ΔIΔt。

(3)自感系数L①相关因素：与线圈的大小、形状、匝数以及是否有铁芯有关。

②单位：亨利(H)，1 mH ＝10－3H,1 μH＝10－6H 。

2．涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生感应电流，这种电流像水的漩涡，所以叫涡流。

授课提示：对应学生用书第196页命题点一 对法拉第电磁感应定律的理解及应用 自主探究1．感应电动势的决定因素(1)由E ＝n ΔΦΔt 知，感应电动势的大小由穿过电路的磁通量的变化率ΔΦΔt 和线圈匝数n 共同决定，磁通量Φ较大或磁通量的变化量ΔΦ较大时，感应电动势不一定较大。

(2)ΔΦΔt 为单匝线圈产生的感应电动势大小。

2．法拉第电磁感应定律的三个特例(1)回路与磁场垂直的面积S 不变，磁感应强度发生变化，则ΔΦ＝ΔB·S，E ＝n ΔBΔt S 。

(2)磁感应强度B 不变，回路与磁场垂直的面积发生变化，则ΔΦ＝B·ΔS，E ＝nB ΔSΔt。

(3)磁通量的变化是由面积和磁场变化共同引起时，则ΔΦ＝Φ末－Φ初，E ＝n B 2S 2－B 1S 1Δt ≠n ΔB·ΔSΔt。

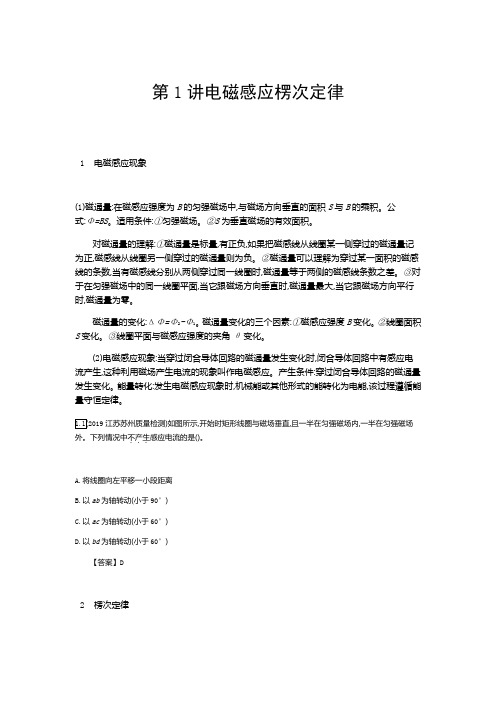

第1讲电磁感应楞次定律1电磁感应现象(1)磁通量:在磁感应强度为B的匀强磁场中,与磁场方向垂直的面积S与B的乘积。

公式:Φ=BS。

适用条件:①匀强磁场。

②S为垂直磁场的有效面积。

对磁通量的理解:①磁通量是标量,有正负,如果把磁感线从线圈某一侧穿过的磁通量记为正,磁感线从线圈另一侧穿过的磁通量则为负。

②磁通量可以理解为穿过某一面积的磁感线的条数,当有磁感线分别从两侧穿过同一线圈时,磁通量等于两侧的磁感线条数之差。

③对于在匀强磁场中的同一线圈平面,当它跟磁场方向垂直时,磁通量最大,当它跟磁场方向平行时,磁通量为零。

磁通量的变化:ΔΦ=Φ2-Φ1。

磁通量变化的三个因素:①磁感应强度B变化。

②线圈面积S变化。

③线圈平面与磁感应强度的夹角θ变化。

(2)电磁感应现象:当穿过闭合导体回路的磁通量发生变化时,闭合导体回路中有感应电流产生,这种利用磁场产生电流的现象叫作电磁感应。

产生条件:穿过闭合导体回路的磁通量发生变化。

能量转化:发生电磁感应现象时,机械能或其他形式的能转化为电能,该过程遵循能量守恒定律。

2019江苏苏州质量检测)如图所示,开始时矩形线圈与磁场垂直,且一半在匀强磁场内,一半在匀强磁场感应电流的是()。

外。

下列情况中不产生．．．A.将线圈向左平移一小段距离B.以ab为轴转动(小于90°)C.以ac为轴转动(小于60°)D.以bd为轴转动(小于60°)【答案】D2楞次定律(1)内容:感应电流具有这样的方向,即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

(2)对楞次定律中“阻碍”的理解谁阻碍谁是感应电流的磁场阻碍引起感应电流的磁场(原磁场)的磁通量的变化阻碍什么阻碍的是磁通量的变化,而不是阻碍磁通量本身如何阻碍当原磁场磁通量增加时,感应电流的磁场方向与原磁场的方向相反;当原磁场磁通量减少时,感应电流的磁场方向与原磁场的方向相同,即“增反减同”结果如何阻碍并不是阻止,只是延缓了磁通量的变化,这种变化将继续进行(3)应用楞次定律处理电磁感应问题的常用方法。

第1讲电磁感应现象楞次定律一、单项选择题：在每一小题给出的四个选项中，只有一项为哪一项符合题目要求的。

1．如下列图，一水平放置的N匝矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现假设使矩形框以左边的一条边为轴转到竖直的虚线位置，如此此过程中磁通量的改变量的大小是( C )A．3－12BS B．3＋12NBSC．3＋12BS D．3－12NBS[解析] sin θ磁通量与匝数无关，Φ＝BS中，B与S必须垂直。

初态Φ1＝B cos θ·S，末态Φ2＝－B cos θ·S，磁通量的变化量大小ΔΦ＝|Φ2－Φ1|＝|BS(－cos 30°－sin30°)|＝3＋12BS，所以应选C项。

2．(2020·浙江诸暨模拟)有人设计了一种储能装置：在人的腰部固定一块永久磁铁，N 极向外；在手臂上固定一个金属线圈，线圈连接着充电电容器。

当手不停地前后摆动时，固定在手臂上的线圈能在一个摆动周期内，两次扫过别在腰部的磁铁，从而实现储能。

如下说法正确的答案是( D )A．该装置违反物理规律，不可能实现B．此装置会使手臂受到阻力而导致人走路变慢C．在手摆动的过程中，电容器极板的电性不变D．在手摆动的过程中，手臂受到的安培力方向交替变化[解析] D．在手摆动的过程中，线圈交替的进入或者离开磁场，使穿过线圈的磁通量发生变化，因而会产生感应电流，从而实现储能，该装置符合法拉第电磁感应定律，可能实现，选项A错误；此装置不会影响人走路的速度，选项B错误；在手摆动的过程中，感应电流的方向不断变化，如此电容器极板的电性不断改变。

选项C错误；在手摆动的过程中，感应电流的方向不断变化，手臂受到的安培力方向交替变化。

选项D正确。

3.如下列图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且与线圈相互绝缘。

当MN中电流突然减小时，线圈所受安培力的合力方向( B )A．向左B．向右C．垂直纸面向外D．垂直纸面向里[解析] 解法一：当MN中电流突然减小时，单匝矩形线圈abcd垂直纸面向里的磁通量减小，根据楞次定律，线圈abcd中产生的感应电流方向为顺时针方向，由左手定如此可知ab边与cd边所受安培力方向均向右，所以线圈所受安培力的合力方向向右，B正确。

第1讲 电磁感应现象 楞次定律知识排查磁通量1.磁通量(1)定义：磁感应强度B 与垂直磁场方向的面积S 的乘积。

(2)公式：Φ＝BS (B ⊥S )；单位：韦伯(Wb)。

(3)矢标性：磁通量是标量，但有正负。

2．磁通量的变化量：ΔΦ＝Φ2－Φ1。

3．磁通量的变化率(磁通量变化的快慢)：磁通量的变化量与所用时间的比值，即ΔΦΔt ，与线圈的匝数无关。

电磁感应现象1.电磁感应现象当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生的现象。

2．产生感应电流的条件(1)闭合导体回路；(2)磁通量发生变化。

感应电流的方向图11．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

(2)适用范围：一切电磁感应现象。

2．右手定则(1)内容：如图1，伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。

(2)适用情况：导线切割磁感线产生感应电流。

小题速练1．思考判断(1)闭合电路内只要有磁通量，就有感应电流产生。

()(2)穿过线圈的磁通量和线圈的匝数无关。

()(3)电路中磁通量发生变化时，就一定会产生感应电流。

()(4)当导体切割磁感线时，一定产生感应电流。

()(5)由楞次定律知，感应电流的磁场一定与引起感应电流的磁场方向相反。

()答案(1)×(2)√(3)×(4)×(5)×2．如图2所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点作切线OO′，OO′与线圈在同一平面上。

在线圈以OO′为轴翻转180°的过程中，线圈中电流流向()图2A．始终为A→B→C→AB．始终为A→C→B→AC．先为A→C→B→A，再为A→B→C→AD．先为A→B→C→A，再为A→C→B→A解析在线圈以OO′为轴翻转0～90°的过程中，穿过线圈正面向里的磁通量逐渐减小，由楞次定律可知感应电流方向为A→B→C→A；线圈以OO′为轴翻转90°～180°的过程中，穿过线圈反面向里的磁通量逐渐增加，由楞次定律可知感应电流方向仍然为A→B→C→A，A正确。

第1讲电磁感应现象楞次定律ZHI SHI SHU LI ZI CE GONG GU ,知识梳理·自测巩固知识点1 磁通量1．定义匀强磁场中，磁感应强度(B)与垂直于磁场方向的面积(S)的乘积叫作穿过这个面积的磁通量，简称磁通，我们可以用穿过这一面积的磁感线条数的多少来形象地理解。

2．公式Φ＝BS。

在国际单位制中，磁通量的单位是韦伯，符号是Wb。

3．公式适用条件(1)匀强磁场。

(2)磁感线的方向与平面垂直，即B⊥S。

思考：如图所示，矩形abcd、abb′a′，a′b′cd的面积分别为S1、S2、S3，匀强磁场的磁感应强度B与平面a′b′cd垂直，则：(1)通过矩形abcd的磁通量为BS1cos_θ或BS3。

(2)通过矩形a′b′cd的磁通量为BS3。

(3)通过矩形abb′a′的磁通量为0。

知识点2 电磁感应现象1．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象。

2．产生感应电流的条件(1)条件：穿过闭合电路的磁通量发生变化。

(2)特例：闭合电路的一部分导体在磁场内做切割磁感线的运动。

3．电磁感应现象的实质产生感应电动势，如果电路闭合，则有感应电流；如果电路不闭合，则只有感应电动势而无感应电流。

知识点3 感应电流方向的判定1．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

(2)适用范围：适用于一切回路磁通量变化的情况。

2.右手定则(1)使用方法。

①让磁感线穿入右手手心。

②使大拇指指向导体运动的方向。

③则其余四指指向感应电流的方向。

(2)适用范围：适用于部分导体切割磁感线的情况。

思考：如图所示，矩形闭合线圈abcd竖直放置，OO′是它的对称轴，通电直导线AB与OO′平行，且AB、OO′所在平面与线圈平面垂直，AB中通有如图所示的电流I，请回答：(1)穿过线圈abcd中的磁通量为多少？(2)AB中电流I逐渐增大，线圈abcd中有感应电流吗？(3)要使线圈abcd中产生感应电流，可行的做法有哪些(至少答出两种方法)?[答案](1)0 (2)无(3)使线圈左右平动；以OO′为轴转动。

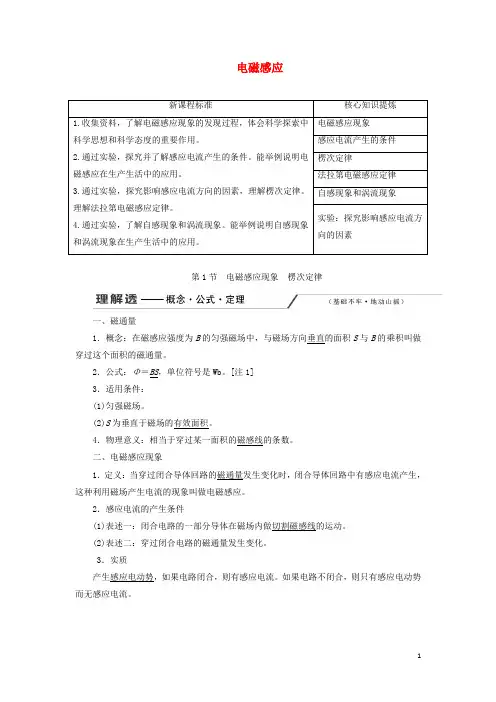

电磁感应新课程标准核心知识提炼1.收集资料，了解电磁感应现象的发现过程，体会科学探索中科学思想和科学态度的重要作用。

2.通过实验，探究并了解感应电流产生的条件。

能举例说明电磁感应在生产生活中的应用。

3.通过实验，探究影响感应电流方向的因素，理解楞次定律。

理解法拉第电磁感应定律。

4.通过实验，了解自感现象和涡流现象。

能举例说明自感现象和涡流现象在生产生活中的应用。

电磁感应现象感应电流产生的条件楞次定律法拉第电磁感应定律自感现象和涡流现象实验：探究影响感应电流方向的因素第1节电磁感应现象楞次定律一、磁通量1．概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S与B的乘积叫做穿过这个面积的磁通量。

2．公式：Φ＝BS，单位符号是Wb。

[注1]3．适用条件：(1)匀强磁场。

(2)S为垂直于磁场的有效面积。

4．物理意义：相当于穿过某一面积的磁感线的条数。

二、电磁感应现象1．定义：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应。

2．感应电流的产生条件(1)表述一：闭合电路的一部分导体在磁场内做切割磁感线的运动。

(2)表述二：穿过闭合电路的磁通量发生变化。

3．实质产生感应电动势，如果电路闭合，则有感应电流。

如果电路不闭合，则只有感应电动势而无感应电流。

三、感应电流方向的判定1．楞次定律(1)内容：感应电流的磁场总要阻碍[注2]引起感应电流的磁通量的变化。

(2)适用范围：一切电磁感应现象。

2．右手定则[注3](1)内容：如图，伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。

(2)适用情况：导线切割磁感线产生感应电流。

【注解释疑】[注1] 磁通量是标量，但有正负，若磁通量为正，表示磁感线从规定的正面穿入；磁通量为负则反之。

[注2] “阻碍”不一定是相反，“阻碍”的是磁通量的变化；“阻碍”也不是阻止，而是延缓了磁通量的变化过程。

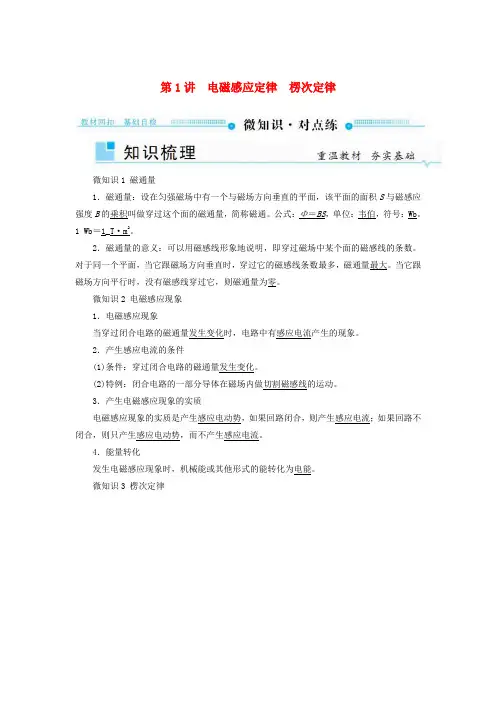

第1讲电磁感应定律楞次定律微知识1 磁通量1．磁通量：设在匀强磁场中有一个与磁场方向垂直的平面，该平面的面积S与磁感应强度B的乘积叫做穿过这个面的磁通量，简称磁通。

公式：Φ＝BS，单位：韦伯，符号：Wb。

1 Wb＝1_T·m2。

2．磁通量的意义：可以用磁感线形象地说明，即穿过磁场中某个面的磁感线的条数。

对于同一个平面，当它跟磁场方向垂直时，穿过它的磁感线条数最多，磁通量最大。

当它跟磁场方向平行时，没有磁感线穿过它，则磁通量为零。

微知识2 电磁感应现象1．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象。

2．产生感应电流的条件(1)条件：穿过闭合电路的磁通量发生变化。

(2)特例：闭合电路的一部分导体在磁场内做切割磁感线的运动。

3．产生电磁感应现象的实质电磁感应现象的实质是产生感应电动势，如果回路闭合，则产生感应电流；如果回路不闭合，则只产生感应电动势，而不产生感应电流。

4．能量转化发生电磁感应现象时，机械能或其他形式的能转化为电能。

微知识3 楞次定律一、思维辨析(判断正误，正确的画“√”，错误的画“×”。

)1．磁通量等于磁感应强度B与面积S的乘积。

(×)2．磁通量、磁通量变化、磁通量的变化率的大小均与匝数无关。

(√)3．只要回路中的磁通量变化，回路中一定有感应电流。

(×)4．由楞次定律知，感应电流的磁场一定与引起感应电流的磁场方向相反。

(×)5．当导体做切割磁感线运动时，一定产生感应电动势。

(√)二、对点微练1．(磁通量的理解)如图所示的磁场中，有三个面积相同且相互平行的线圈S1、S2和S3，穿过S1、S2和S3的磁通量分别为Φ1、Φ2和Φ3，下列判断正确的是( )A．Φ1最大B．Φ2最大C．Φ3最大D．Φ1＝Φ2＝Φ3解析三个线圈的面积相同，由图可看出第三个线圈所在处磁感线最密，即磁感应强度最强，所以Φ3最大。

答案 C2．(电磁感应现象)如图所示，矩形线框在磁场内做的各种运动中，能够产生感应电流的是( )解析根据产生感应电流的条件，闭合回路内磁通量变化产生感应电流，能够产生感应电流的是图B。
