移动通信基站建设创新方案高风压区域共享铁塔改造创新方案一、创新背景在无线通信技术不断发展的历程中，基站建设中必不可少的通信铁塔产品的种类也在不断增加，主要包括单管塔、景观塔、美化塔、仿生塔、美化天线、四角塔、三角塔、四管塔、三管塔、拉线塔、围笼、增高架等。

从___世纪___年代中期到现在，随着移动通信技术的不断发展，无线通信用户规模不断增大，需要建设大量的无线通信基站。

在___年代中期到___年代中期，这段时期移动通信技术主要采用第一代通信信技术模拟制式，中国国内无线电话用户数量较少，当时基站建设主要集中在城镇中，铁塔类型主要为四角铁塔，高度一般在60~___米左右（有些塔体可利用基站所在大楼的高度，建设在大楼顶部），基站覆盖范围一般在10~___公里左右。

在___年代末至现在，随着数字电子技术的发展，从第二代移动通信技术2g开始，特别中国3g、4g网络的全面建设，成为中国无线通信事业发展的黄金期。

无线通信用户数量不断增加，为了满足客户的无线通信需求。

需要新增加基站或对原有基站进行扩容、改造。

由于此时的用户数量多、密度增大，基站建设过程中天线挂高要求降低下来，一般在___米~___米左右较多。

新建的基站的铁塔主要以角钢塔为主，同时在城镇建站过程中可以利用基站所在大楼的高度，在大楼顶部建设拉线桅杆、楼顶抱杆、围笼增高架等塔桅。

有些基站可以直在在原有铁塔上面增加平台或天线抱杆，来满足基站天线设备___的要求。

在中国无线通信事业发展初期，运营商基站建设采用了大量的角钢塔类产品，这类产品主要优点就是搬运方便，适合各类型场景建站。

缺点是：占地面积大，造型单一，影响美观。

近几年，租地难、建站难等问题，时常困扰着各运营商。

特别是城市区域覆盖，由于城市人口密集、话务量大，需要建设的基站数量更多。

基站建设就要解决占地面积大、造型不美观等问题，于是就出现了圆锥形单管塔产品，单管塔产品的特点就是：占地面积小，一般占在3~___平方米，是原来同高度角钢塔占地面积的1/10左右，而且单管塔产品采用内爬式设计，___、调试时更加方便，安全。

1VoLTE 常用配置说明1 VoLTE 语音测试0x0001设置为“Yes[1]”，如图2所示：1.2SPS配置在LTE系统中，其共享信道带宽所能支持的V oIP用户数，远远大于其控制信道可以调度指示用户数。

于是，对于V oIP业务而言，LTE系统控制信息的不足将极大的限制其所同时支持的用户数。

对于V oIP类型的业务，其数据包大小比较固定，到达时间间隔满足一定规律的实时性业务（典型的话音业务周期一般是20ms），针对这种特性，LTE系统引入了半静态调度技术（Semi-Persistent Scheduling）。

对于该功能的基站侧配置如下：在EMLP表中将QCI=1的承载的调度方式改为SPS调度，上下行均需要进行修改，如图4所示。

23图4配置QCI=1的承载的调度方式为SPS1.3 DRX 配置DRX （Discontinuous Reception ）即非连续接收，是指UE 仅在必要的时间段打开接收机进入激活期，以接收下行数据和信令，而在其他时间关闭接收机进入休眠期，停止接收下行数据和信令的一种节省UE 电力消耗的工作模式。

DRX 参数配置是RRM 算法根据不同的业务类型的特性给出的，目前的推荐配置如表1所示：表1 DRX 参数推荐配置DRX Cycle Configuration Indicator 为0的一套参数是配置给不支持短周期的1) 在E-UTRAN FDD Cell 图5 打开DRX Switch for GBR 开关2) 在Service DRX 表中可以要求以及终端的支持情况配置DRX 相关定时器的值，可根据表中的推荐值进行配置，如图6~7所示。

4图6 DRX 配置list图7 QCI=1对应DRX 参数配置示例1.4 TTI 捆绑（TTI Bundling 用于提高用户在小区边缘覆盖的一种方法。

根据协议规定，该方法只适用于上行。

当TTI Bundling 使能时，上行调度DCI0一次授权后，在连续的4个上行子帧上传输同一传输块，且仅在第四次传输后有对应的PHICH 反馈，重传也是4个连续上行TTI 发射的一种调度方法，可以充分利用4个上行子帧发送的数据进行数据合并，通过合并增益提升数据可靠性。

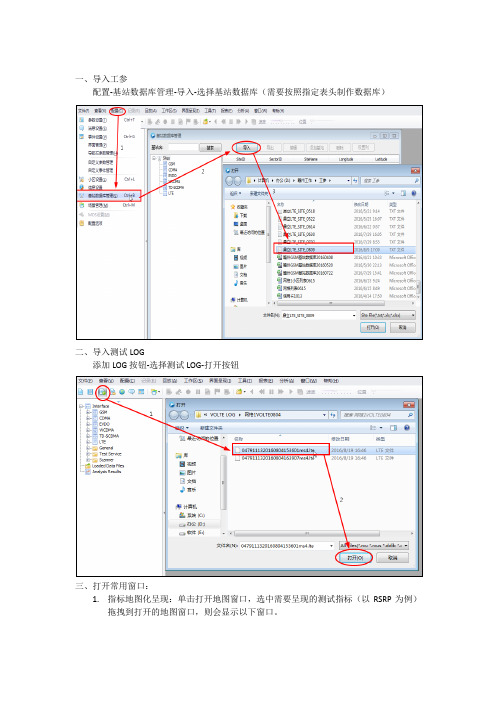

一、导入工参配置-基站数据库管理-导入-选择基站数据库（需要按照指定表头制作数据库）二、导入测试LOG添加LOG按钮-选择测试LOG-打开按钮三、打开常用窗口：1.指标地图化呈现：单击打开地图窗口，选中需要呈现的测试指标（以RSRP为例）拖拽到打开的地图窗口，则会显示以下窗口。

2.测试指标显示窗口：a)常用窗口显示：单击界面呈现，以LTE分析为例，下拉菜单选中LTE，出现Servingcell（服务小区相关信息）、Radio Measurement（无线测量相关）、Sering Neighbor Cell List（邻区列表）、Throughput（速率相关）、Volte（VOLTE相关）。

EventList、Message、Line Chart等窗口显示如下图：其中Line Chart窗口可选择显示的参数和显示样式：b)单个LOG测试参数显示：单击选中测试LOG，拖拽至任意窗口，（Servingcell、Radio Measurement、Sering Neighbor Cell List、Throughput、Volte），则所有窗口已和该测试LOG关联。

四、指标统计：测试LOG指标统计：单击报表按钮，下拉菜单有多种报表选择，常用的数据业务报表有LTE数据业务报表、CQT数据业务报表、DT数据业务报表，常用的语音业务报表有评估报表、主被叫联合报表、CSFB主被叫呼叫详情和Volte主被叫联合报表。

五、简单分析：a)弱覆盖质差定义：弱覆盖路段定义为90%以上采样点RSRP<-105dBm且连续100米以上的路段；质差路段定义为90%以上采样点SINR<0dB且连续100米以上的路段；b)分析优化方法：弱覆盖常见原因：基站故障、切换重选参数设置不合理、邻区缺失（多次上报更好邻小区报告却不切换）、天馈参数设置不合理（方位角和下倾角不合理）、功率设置不合理、覆盖空洞。

弱覆盖常见解决方法：基站故障排障、修改切换重选参数加快切换重选、完善邻区关系、调整天馈参数、恢复抬升功率、规划站点。

GSM系统的主要组成结构GSM数字蜂窝通信系统的主要组成部分可分为移动台、基站子系统和网络子系统。

基站子系统（简称基站BS）由基站收发台（BTS）和基站控制器（BSC）组成；网络子系统由移动交换中心（MSC）和操作维护中心（OMC）以及原地位置寄存器（HLR）、访问位置寄存器（VLR）、鉴权中心（AUC）和设备标志寄存器（EIR）等组成。

移动台（MS）即便携台（手机）或车载台。

也可以配有终端设备（TE）或终端适配器（TA）。

移动台是物理设备，它还必须包含用户识别模块（SIM），SIM卡和硬件设备一起组成移动台。

没有SIM卡，MS是不能接入GSM网络的（紧急业务除外）。

基站收发台（BTS）包括无线传输所需要的各种硬件和软件，如发射机、接收机、支持各种上小区结构（如全向、扇形、星状和链状）所需要的天线，连接基站控制器的接口电路以及收发台本身所需要的检测和控制装置等。

基站控制器（BSC）是基站收发台和移动交换中心之间的连接点，也为基站收发台和操作维修中心之间交换信息提供接口。

一个基站控制器通常控制几个基站收发台，其主要功能是进行无线信道管理、实施呼叫和通信链路的建立和拆除，并为本控制区内移动台的过区切换进行控制等。

移动交换中心（MSC）是蜂窝通信网络的核心，其主要功能是对位于本MSC控制区域内的移动用户进行通信控制和管理。

例如：1）信道的管理和分配；2）呼叫的处理和控制；3）过区切换和漫游的控制；4）用户位置信息的登记与管理；5）用户号码和移动设备号码的登记和管理；6）服务类型的控制；7）对用户实施鉴权；8）为系统中连接别的MSC及为其它公用通信网络，如公用交换电信网（PSTN）、综合业务数字网（ISDN）和公用数据网（PDN）提供链路接口，保证用户在转移或漫游的过程中实现无间隙的服务。

由此可见，MSC的功能与固定网络的交换设备有相似之处（如呼叫的接续和信息的交换），也有特殊的要求（如无线资源的管理和适应用户移动性的控制）。

基站规划与选址管理规范一、引言基站规划与选址管理规范旨在确保基站的合理规划和选址，以提高通信网络的覆盖范围和质量，满足用户的通信需求。

本规范适用于所有基站规划与选址管理工作。

二、规划与选址原则1. 服务范围原则：基站的规划与选址应根据用户需求和业务发展情况，确保通信网络能够覆盖主要人口集中区域、交通要道、重要公共场所等重点区域。

2. 环保原则：基站的选址应优先选择已有的建筑物、电信设施等现有资源，减少对环境的影响。

3. 安全原则：基站的选址应避免选择在易受自然灾害、环境污染等因素影响的区域，确保基站运行的安全性。

4. 合规原则：基站的规划与选址应符合国家相关法律法规和行业标准，确保基站的合规性。

三、基站规划与选址流程1. 需求调研：根据业务发展需求和用户需求，开展基站规划与选址的需求调研，明确规划与选址的目标和要求。

2. 基站规划：根据需求调研结果，制定基站规划方案，包括基站数量、布局、容量等。

3. 基站选址：根据基站规划方案，开展基站选址工作，包括现场勘察、地理信息系统分析、环境评估等。

4. 选址评审：对选址结果进行评审，包括技术评审、环境评审、安全评审等，确保选址符合规划要求。

5. 选址批准：经评审通过后，由相关部门进行选址批准，确保选址合规。

6. 基站建设：选址批准后，进行基站建设工作，包括场地准备、设备安装、调试等。

7. 运维管理：基站建设完成后，进行运维管理工作，包括设备维护、故障处理、性能优化等。

四、基站规划与选址管理要求1. 数据准备：建立基站规划与选址管理的数据库，包括地理信息、环境评估、选址评审等相关数据。

2. 规划与选址方案备案：制定的基站规划与选址方案需进行备案，备案内容包括规划与选址的依据、目标、方法、结果等。

3. 选址评审机制：建立选址评审机制，明确评审的程序和责任，确保评审的公正性和准确性。

4. 环境保护措施：基站建设过程中，应采取环境保护措施，减少对环境的影响，确保基站建设符合环保要求。

移动联通电信获取基站数据库的方案在googleAPI里提供了基站信息的获取类TelephonyManager，通过其方法getCellLocation 得到CellLocation即可获取到基站相关信息但CellLocation是个抽象类，所以在具体使用时需要判断接入的网络制式来用其子类CdmaCellLocation或GsmCellLocation 来强转CdmaCellLocation对应CDMA网，GsmCellLocation对应GSM网三大网络运营商的网络制式对应如下：移动2G 网--> GSM移动3G 网--> TD-SCDMA电信2G 网--> CDMA电信3G 网--> CDMA2000联通2G 网--> GSM联通3G 网--> WCDMA由此可见移动，联通2G 网都可使用GsmCellLocation电信2G,3G网则使用CdmaCellLocation那么移动3G和联通3G又当如何其实经本人亲测，移动3G网也可使用GsmCellLocation，听说是TD-SCDMA衍生于GSM，具体原因咱也不用纠结了，反正能用就是了而联通的WCDMA据说也可使用GsmCellLocation，那姑且就是这样吧，有条件的童鞋试一试吧。
