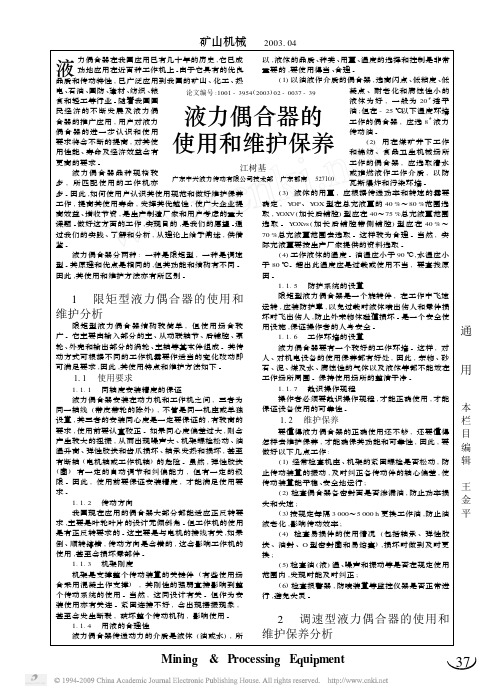

Minin g &Processin g E q ui p ment37本栏目编辑王金平论文编号:1001-3954(2003)02-0037-39液力偶合器的使用和维护保养江树基广东中兴液力传动有限公司技术部广东郁南527100液力偶合器在我国应用已有几十年的历史,它已成功地应用在近百种工作机上。

由于它具有的优良品质和传动特性,已广泛应用到我国的矿山、化工、热电、石油、国防、建材、纺织、粮食和轻工等行业。

随着我国国民经济的不断发展及液力偶合器的推广应用,用户对液力偶合器的进一步认识和使用要求将会不断的提高,对其使用性能、寿命及经济效益会有更高的要求。

液力偶合器品种规格较多,所匹配使用的工作机亦多。

因此,如何使用户认识其使用规范和做好维护保养工作,提高其使用寿命,发挥其优越性,使广大企业提高效益、增收节资,是生产制造厂家和用户考虑的重大课题。

做好这方面的工作,实现目的,是我们的愿望。

通过我们的实践、了解和分析,从理论上给予阐述,供借鉴。

液力偶合器分两种:一种是限矩型,一种是调速型。

其原理和优点是相同的,但其功能和结构有不同。

因此,其使用和维护方法亦有所区别。

1限矩型液力偶合器的使用和维护分析限矩型液力偶合器结构较简单,但使用场合较广。

它主要由输入部分的主、从动联轴节、后辅腔、泵轮、外壳和输出部分的涡轮、主轴等基本件组成。

其传动方式可根据不同的工作机需要作适当的变化改动即可满足要求,因此,其使用特点和维护方法如下。

1.1使用要求1.1.1同轴度安装精度的保证液力偶合器安装在动力机和工作机之间,三者为同一轴线(带皮带轮的除外),不管是同一机座或单独设置,其三者的安装同心度是一定要保证的,有较高的要求,使用前要认真校正。

如果同心度偏差过大,则会产生较大的扭振,从而出现噪声大、机架螺栓松动、油温升高、弹性胶块和齿爪损坏、轴承发热和损坏,甚至有断轴(电机轴或工作机轴)的危险。

虽然,弹性胶块(圈)有一定的自动调节和纠偏能力,但有一定的极限。

液力偶合器找正要求及维护重点一、结构与原理1、结构液力偶合器又称液力联轴器，是一种靠液体动能传递扭矩的传动元件。

YOX系列限矩型液力偶合器，主要由输入轴、输出轴、泵轮、涡轮、外壳、易熔塞等构件组成。

输入轴一端与电机相连，另一端与泵轮相连。

输出轴一端与涡轮相连，另一端与工作机相连。

泵轮与涡轮对称布置，都是具有径向直叶片的叶轮，叶轮工作腔的最大直径称为有效直径，是规格大小的标志。

外壳与泵轮固连成密封腔，供工作介质在其中做螺旋环流运动以传递扭矩。

2、原理当电机通过输入轴带动偶合器泵轮旋转时，泵轮工作腔内的工作液体受离心力的作用由半径较小的泵轮入口被加速加压抛向半径较大的泵轮出口处，同时液体的动量矩产生增量，即泵轮将输入的机械能转化成了液体动能。

当携带液体动能的工作液体从泵轮出口冲向对面的涡轮时，液流便沿涡轮叶片所形成的流道做向心流动，同时释放液体动能转化机械能，驱动涡轮并带负载旋转做功。

于是，输入与输出在没有直接机械连接的情况下，仅靠液体动能便柔性的连接起来了。

二、功能和用途1、功能1、具有柔性传动功能：能有效的减缓冲击，隔离扭振，提高转动品质；2、具有电机轻载起动功能：当电机起动时，力矩甚微，接近于空载起动，从而降低起动电流，缩短起动时间，起动过程平衡、顺利；3、具有过载保护功能：由于偶合器传动无机械直接连接，故当外载荷超过一定限度后，泵轮力矩便不再上升，此时电机照常运转，输出减速直至停转，损失的功率转化成热量使偶合器升温，当温升达到一定限度后（通常为125℃），偶合器上的易熔塞中的易熔合金便熔化。

工作液体从小孔喷出，从而输出与输入被切断，保护电机、工作机不受损坏，故可有效地降低机器故障率，降低维护费用和停工时间，延长电机和工作机的使用寿命。

4、具有协调多机同步起动功能：在多机起动系统，能够达到电机顺序起动，协调各电机同步、平稳驱动。

5、具有节电功能：由于偶合器能有效地解决电机起动困难，故不必象过去那样“大马拉小马”了。

液力偶合器维护、使用要领液力偶合器广泛应用于皮带机、破碎机、斗提机、拉链机、风机及取料机等多种需要安全传递扭矩的设备，其安全使用、正确维护是保证主机设备安全运行的重要因素。

为加强在线设备液力偶合器的使用、维护管理工作，特制定本要领。

一、液力偶合器的结构与原理1、结构：液力偶合器是一种靠液体动能传递扭矩的传动部件，主要结构由输入轴、输出轴、泵轮、涡轮、外壳、轴承及易熔塞等零件组成。

其输入轴一端与电机相连，另一端与泵轮相连；输出轴一端与涡轮相连，另一端与工作机相连。

泵轮与涡轮对称布置，都是具有径向直叶片的叶轮，叶轮腔的最大直径称为有效直径，是规格大小的标志。

外壳与泵轮固定连成密封腔，供工作介质在其中做螺旋环流运动以传递扭矩。

2、工作原理：当电机通过输入轴带动偶合器泵轮旋转时，泵轮工作腔内的工作液体受离心力的作用由半径较小的泵轮入口处被加速加压抛向半径较大的泵轮出口处，同时液体的动量矩产生增量，即泵轮将输入的机械能转化成了液体动能。

当携带液体动能的工作液体从泵轮出口冲向对面的涡轮时，液流便沿涡轮叶片所形成的流道做向心流动，同时释放液体动能转化成机械能，驱动涡轮并带动负载旋转做功。

由此，输入与输出在没有直接机械连接的情况下，仅靠液体动能便柔性地连接起来。

1、功能：(1)、具有柔性传动自动适应功能；(2)、具有减缓冲击和隔离扭振功能；(3)、具有使电机轻载起动功能；(4)、具有节电功能；(5)、具有过载保护功能：由于偶合器传动无机械直接连接，故当外载荷超过一定限度后，泵轮力矩便不再上升，此时电机照常运转，输出减速直至停转，损失的功率转化成热量使偶合器油温上升，当温升达到易熔塞熔化温度时（通常为125℃），偶合器上的易熔塞中的易熔合金便熔化，工作液体从小孔喷出，从而输出与输入被切断，保护电机、工作机不受损坏，故可有效降低机器故障率，降低维护费用和停工时间，延长电机和工作机的使用寿命。

2、用途：液力偶合器适用于一切需要解决起动困难、过载保护、隔离冲击扭振的机械设备。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载液力耦合器常见故障及维护地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容液力耦合器原理、常见故障及处理一、常见故障及处理油泵不上油或油压太低或油压不稳定原因 1.油泵损坏2.油泵调压阀失灵或调整不好3.油泵吸油管路不严，有空气进入4.吸油器堵塞 5.油位太低，吸6.油压表损坏 7.油管路堵塞处理 1.修复或更换油泵 2.重新调整或更换油泵调压阀使压力正常 3.拧紧各螺栓使其密封 4.清洗吸油口过滤 5.加油至规定油位6.更换压力表 7.清洗油管路 2.油温过高原因 1.冷却器堵塞或冷却水量不足 2.风机负荷发生变动使偶合器过负荷处理 1.清洗冷却器，加大冷却水量 2.检查负荷情况，防止过负荷 3.勺管虽能移动但不能正常调速原因无工作油进入处理1.修复或更换油泵 2.重新调整或更换油泵调压阀使压力正常 3.拧紧各螺栓使其密封4.清洗吸油口过滤器 5.加油至规定油位 6.更换压力表7.清洗油管路 4.箱体振动原因 1.安装精度过低 2.基础刚性不足 3.联轴节胶件损坏 4.地脚螺栓松动处理 1.重新安装校正 2.加固或重新做基础 3.更换橡胶件 4.拧紧地脚螺丝二、原理及故障排除：1、原理：液力偶合器工作原理液力偶合器相当于离心泵和涡轮机的组合，当电机通过液力偶合器输入轴驱动泵轮时，泵轮如一台离心泵，使工作腔中的工作油沿泵轮叶片流道向外缘流动，液流流出后，穿过泵轮和涡轮间的间隙，冲击涡轮叶片以驱动涡轮，使其象涡轮机一样把液体动能转变为输出的机械能；然后，液体又经涡轮内缘流道回泵轮，开始下一次的循环，从而把电机的能量柔性地传递给工作机。

二、液力偶合器的调速原理液力偶合器在转动时，工作油由供油泵从液力偶合器油箱吸油排出，经冷却器冷却后送至勺管壳体中的进油室，并经泵轮入油口进入工作腔。

液力偶合器的检修与故障处理1、液力偶合器检修液力偶合器在运行20000小时或5年以后应进行大修，对其解体和重新组装的基本步骤如下：1）排空工作油后的步骤：（1）打开润滑油滤网并检查和清洗。

（2）拆下联轴器并检查。

（3）检查输入轴、输出轴的径向跳动。

（4）从箱体上拆下滑动调节器及传动杠杆。

（5）拆下辅助润滑油泵及电机。

（6）拆下辅助工作油泵及电机。

2）拆下并吊开箱盖后，检查齿轮的啮合情况。

3）拆下并解体输入轴及转子部件以后的步骤：（1）检查泵轮和涡轮（叶片共振试验）。

（2）拆下轴承情况，测量轴承间隙。

（3）检查勺管机构的磨损情况。

（4）检查易熔塞，必要时更换新备件。

（5）重新研刮轴瓦后回装（必要时研磨轴径）。

（6）清理转动外壳内的积油及污垢。

4）将个密封面涂上密封胶（耐温130℃）。

5）重新组装转子部件。

6）清理油箱、想座及箱盖。

7）将输入轴及转子部件装回箱座上。

8）装上并紧固好箱盖后的步骤：（1）回装好辅助润滑油泵及电机。

（2）回装辅助工作油泵及电机。

9）装上滑动调节器并加油润滑。

10）检查偶合器与驱动电机、泵的对中，并做好记录。

11）清洗并检查冷油器后进行耐压试验。

12）将油箱及冷油器灌油至要求的位置。

13）完成上述工作并检查仪表正常后，即可进行试转，在试转前应进行如下检查：（1）起动备用工作油泵，看能否正常工作。

（2）当工作油压高于0.25MPa时，工作油排到冷油器、备用工作油泵应断开。

（3）起动备用润滑油泵，看润滑油压能否达到规定的0.25MPa。

14）在试运转过程中应进行如下检查：（1）听诊齿轮传动装置是否有不正常的撞击、杂音或振动。

（2）检查各轴承温度不得超过70℃。

（3）检查各轴承、齿轮的润滑油的入口温度不得超过45-50℃。

（4）检查偶合器工作油温度不得超过75℃。

在冷油器的冷却水温度很高且滑差较大时，允许在运行中短时间内的工作油温度达到110℃。

（5）检查油箱的有温度不得超过55℃。

限矩型液力偶合器的维修保养液力偶合器是以油压来传递动力的变速传动装置，因油压大小不受品级的限制，所在它是一个无级变速的联轴器。

液力偶合器的工作进程：液力偶合器要紧由泵轮、涡轮和转动外壳组成。

泵轮和涡轮尺寸相同，相向布置，其腔内均有许多径向叶片，涡轮的片数一样比泵轮少 1 一 4 片，以幸免共振。

泵轮的主轴和电动机主轴（或第一级增速齿轮轴）相连，涡轮轴和水泵主轴（或第二级增速齿轮轴）连接。

一、液力偶合器的平安爱惜装置1、过酷爱惜装置：易熔塞是偶合器的过酷爱惜装置。

1）易熔塞结构塞体留有阶梯通孔，在此孔中灌注易熔合金。

易熔塞布置在液力偶合器内腔最大直径处。

易熔塞不许诺安装在注液孔上，更不许诺成心或无心以一般螺塞或将易熔塞焊死代替易熔塞进行工作。

2）过酷爱惜原理当夜力偶合器处于制动或过载工况时，所损失的功率转化为热量，使工作腔内液体急剧加热。

当工作液体温度升高到所许诺的极限值时，低熔点易熔合金溶化，工作液体便在离心压力作用下从工作腔经由易熔塞小孔喷出，工作腔中的液体喷空时，液力偶合器输入和输出因失去工作介质被切断而再也不传递功率，有效地爱惜了电机、偶合器、工作及。

3）易熔塞作用温度的选择原理（1）从平安方面考虑，易熔塞作用温度低一些更靠得住，由此而引发液力偶合器频繁的喷空。

因此在保证平安和正常运转条件下，易熔塞的作用温度尽可能选择高一些，但太高将加速密封件老化和偶合器壳体承压能力下降。

（2）作用温度必需低于工作液体闪点。

一样情形下，易熔塞熔点为125℃，特殊时也可选择140 ℃。

（3）液力偶合器用于具有爆炸性气体的环境中，应慎重选择易熔合金熔点（适被选择低一些）；（4）防喷液温控开关，为解决偶合器喷液所造成的污染及不便，本厂采纳自行设计的温控开关；喷液温控开关的工作原理：YOXWK型温控开关，在原易熔塞中增加一滑杆，过热时滑杆弹出，推动拨杆，拨杆再推动行程开关将电源切断或报警。

2、过压爱惜装置：易爆塞是液力偶合器的过压爱惜装置。

限矩型液力耦合器的维修与保养(D O C)限矩型液力耦合器的维修与保养简述液力耦合器的定义、功能及其广泛应用1. 液力偶合器的定义：液力偶合器是以油压来传递动力的变速传动装置，因油压大小不受等级的限制，所在它是一个无级变速的联轴器。

液力偶合器的工作过程：液力偶合器主要由泵轮、涡轮和转动外壳组成。

泵轮和涡轮尺寸相同，相向布置，其腔内均有许多径向叶片，涡轮的片数一般比泵轮少 1 一 4 片，以避免共振。

泵轮的主轴和电动机主轴（或第一级增速齿轮轴）相连，涡轮轴和水泵主轴（或第二级增速齿轮轴）连接。

2. 液力偶合器功能：1) 具有减缓启动冲击和隔离扭振的功能机器静止时，由于传动系统中各元件之间存在着间隙，挠性构件是松弛的，因而在启动瞬间施加于电动机的力矩是很小的。

当电动机迅速加速，由于传动元件间隙被消除，挠性构件张紧，力矩突然施加于电动机，从而产生冲击与振动。

由于液力偶合器的泵轮力矩与其转速的平方成正比，因而在启动过程中，施加于电动机的力矩是随转速升高而逐渐增大的，即当电动机起动瞬间泵轮因转速低而力矩甚微，电机近似于带动泵轮空载起动，因而应用它减少启动时的冲击和振动。

发动机、往复泵式机械等，在运转时产生强烈的扭振，使零件承受反复应力，易使支撑和基座产生共振，造成严重后果。

应用液力偶合器，可以利用高速旋转的工作液体的惯性阻尼作用，使其扭振得以衰竭，有效地隔离原动机与工作机（负载）之间的扭振。

2) 具有过载保护功能机器运转时，运动部分贮存很大动能，其中很大一部分贮蓄在高速旋转的电动机转子中。

负载突然被制动（急刹车或传动机构被障碍物卡塞）时，将产生很大的动力载荷。

这时，原动机和工作机（负载）所有运动质量的动能，都在瞬间释放出来，为破坏机器零件而做功。

应用液力偶合器，若负载突然被制动，制动的只是负载的本身，而电动机的转速不低于尖峰力矩时的转速，即使是降速也不超过10%。

因此，突然制动所产生的功比采用液力偶合器时大为减少，能够防止电动机和负载动力过载，从而保护电动机不被烧毁（或内燃机不熄火）。

使用限矩型液力偶合器需要注意什么？
液力偶合器是以液体为工作介质以液体的动能来实现能量传递的装置，即将液体的动能转变为机械能的装置。

泵轮：能量输入部件，它能接受发动机传来的机械能并将其转换为液体的动能。

涡轮：能量输出部分，它将液体的动能转换为机械能而输出。

导轮：液体导流部件，它对流动的液体导向，使其根据一定的要求，按照一定的方向冲击泵轮的叶片。

液力耦合器：只有泵轮和涡轮组成的液力元件
液力变矩器：由泵轮、涡轮和导轮组成的液力元件
液力机械变矩器：液力变矩器和机械元件组成的液力元件
使用限矩型液力偶合器需要注意一下几点：
（1）转动方向液力偶合器的转向与电机相同，可以正转也可反转。

（2）工作油温连续运转工作油温不得超过90℃，以70℃为好。

（3）工作液体不得随意更换工作液或几种工作液混合使用。

（4）安全保障液力偶合器外面应安装网状散热好的防护罩。

（5）安装精度要随时复查电机、减速器的安装精度，特别是出现振动、噪声等故障时要及时检查安装精度是否破坏，并及时矫正。

（6）液力偶合器修理不得随意拆卸液力偶合器，以免破坏密封和平衡精度，必须拆开修理时，要在各件配合处打上标记，重装时不要更换位置，保持平衡。

请各位在使用之前一定要先检查好。

安装是不是合格否则会影响到液力偶合器的使用寿命。

本文来自：广州液力传动设备有限公司。

限矩形液力偶合器常见故障及处理方法【摘要】限矩形液力偶合器是皮带驱动部位的主要部件，如果发生了故障皮带机就不能正常运行，有时甚至还会造成安全事故。

本文主要介绍了限矩形液力偶合器在生产过程中经常遇到的故障及处理方法。

【关键词】液力偶合器额定转速易熔塞运行不稳定过载限矩形液力偶合器在钢铁企业皮带机系统里应用比较广泛。

偶合器主要通过工作液在泵轮、涡轮构成的工作腔循环流动传递动力.超载时部分液流靠自身速度冲出工作腔进入前、后辅腔，工作腔充满度的降低使传递力矩下降，从而限制了超载力矩的升高。

液力偶合器工作液一般采用32#汽轮机油。

偶合器内充油液量最多不允许超过容积的80%。

偶合器运行相对稳定、可靠，但在在长期运行的过程中也会发生故障，其故障现象大致可分为三种，但是故障原因却是多方面的，在故障发生时首先要仔细观察故障现象，然后根据现象查找原因，找出解决办法。

1 达不到额定转速1.1 故障原因电机故障；制动器制动；产生过载；油液充的过多，电机达不到而定转速；油液充的过少；偶合器存在漏油点。

1.2 故障排除检查电机电流、转速；检查制动器是否存在问题，重点是抱闸是否打开、推动器是否能正常动作等，然后排除制动故障；检查皮带机料量是否过大、机尾是否压料、皮带机身某部位是否有卡阻等排除过载；检查偶合器油量，如果过多放出部分油液；按照要求进行补油，油量尽可能控制在60%-80%；仔细检查偶合器盘面、轴端、易熔塞、连接螺栓等部位是否渗油，通过更换油封易熔塞紧固螺栓等解决漏油问题。

2 易熔塞中易熔金属熔化2.1 故障原因充油量过少；偶合器漏油；产生过载；制动器制动；启动时间过长；频繁启动；偶合器选型过小，达不到设计要求。

2.2 故障排除按照要求进行补油，油量尽可能控制在60%-80%；仔细检查偶合器盘面、轴端、易熔塞、连接螺栓等部位是否渗油，通过更换油封易熔塞紧固螺栓等解决漏油问题；检查皮带机料量是否过大、机尾是否压料、皮带机身某部位是否有卡阻等排除过载；检查皮带机是否在需要停止运行时仍在连续作业；检查岗位操作人员是否频繁启动，严格禁止频繁启动；根据设计手册选择合适的偶合器并及时更换。
