第一章自动控制系统概念【教学目的】1了解自动控制系统的工作原理、分类和特点。
2．掌握负反馈在自动控制系统中的作用。
3．掌握自动控制系统的组成和各部分的作用。
4．根据工作原理图，确定控制系统的被控对象、控制量和被控制量正确画出系统的方框图。
5．了解对控制系统的要求。
【教学重点】1 闭环系统（或反馈系统）的特征：采用负反馈，系统的被控变量对控制作用有直接影响，即被控变量对自己有控制作用。
2 典型闭环系统的功能框图。
【教学难点】由系统的物理结构图或工作原理示意图绘出系统元件框图。
【教学方法及手段】通过课堂授课讲解几个典型例题使学生对概念能够理解，建立负反馈概念，并举一些生活例子来说明。
【课外作业】系统分析例题，完成课后习题1-1，1-4。
【学时分配】2课时。
【教学内容】第一节一些重要的概念与名词自动控制在没有人直接参与的情况下，通过控制器使被控对象或过程按照预定的规律运行。
自动控制系统由控制器和被控对象组成，能够实现自动控制任务的系统。
被控制量在控制系统中．按规定的任务需要加以控制的物理量。
控制量作为被控制量的控制指令而加给系统的输入星．也称控制输入。
扰动量干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。
反馈通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。
反送到输入端的信号称为反馈信号。
负反馈反馈信号与输人信号相减，其差为偏差信号。
负反馈控制原理检测偏差用以消除偏差。
将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。
然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。
开环控制系统系统的输入和输出之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。
开环控制又分为无扰动补偿和有扰动补偿两种。
(l)无扰动补偿开环控制原理方框图如图1．1(a)所示。
信号由控制信号到被控制信号单向传递，对扰动引起的误差无补偿作用。
这种方式结构简单，适用于结构参数稳定、扰动信号较弱的场合。
⾃动控制理论第⼀章⾃动控制系统概述1、组成⾃动控制系统的基本元件或装置有哪些？各环节的作⽤？控制系统是由控制对象和控制装置组成，控制装置包括：(1) 给定环节给出与期望的输出相对应的系统输⼊量。
(2) 测量变送环节⽤来检测被控量的实际值，测量变送环节⼀般也称为反馈环节。
(3) ⽐较环节其作⽤是把测量元件检测到的实际输出值与给定环节给出的输⼊值进⾏⽐较，求出它们之间的偏差。
(4) 放⼤变换环节将⽐较微弱的偏差信号加以放⼤，以⾜够的功率来推动执⾏机构或被控对象。
(5) 执⾏环节直接推动被控对象，使其被控量发⽣变化。
常见的执⾏元件有阀门，伺服电动机等。
2、什么是被控对象、被控量、控制量、给定量、⼲扰量？举例说明。
被控对象指需要给以控制的机器、设备或⽣产过程。
被控量指被控对象中要求保持给定值、要按给定规律变化的物理量，被控量⼜称输出量、输出信号。
控制量也称操纵量，是⼀种由控制器改变的量值或状态，它将影响被控量的值。
给定值是作⽤于⾃动控制系统的输⼊端并作为控制依据的物理量。
给定值⼜称输⼊信号、输⼊指令、参考输⼊。
除给定值之外，凡能引起被控量变化的因素，都是⼲扰，⼲扰⼜称扰动。
⽐如⼀个⽔箱液位控制系统，其控制对象为⽔箱，被控量为⽔箱的⽔位，给定量是⽔箱的期望⽔位。
3、⾃动控制系统的控制⽅式有哪些？⾃动控制系统的控制⽅式有开环控制、闭环控制与复合控制。
4、什么是闭环控制、复合控制？与开环控制有什么不同？若系统的输出量不返送到系统的输⼊端（只有输⼊到输出的前向通道），则称这类系统为开环控制系统。
在控制系统中，控制装置对被控对象所施加的控制作⽤，若能取⾃被控量的反馈信息（有输出到输⼊的反馈通道），即根据实际输出来修正控制作⽤，实现对被控对象进⾏控制的任务，这种控制原理被称为反馈控制原理。
复合控制是闭环控制和开环控制相结合的⼀种⽅式，既有前馈通道，⼜有反馈通道。
5、⾃动控制系统的分类（按元件特性分、按输⼊信号的变化规律、按系统传输信号的性质）？按系统输⼊信号的时间特性进⾏分类，可分为恒值控制系统和随动系统。
《自动控制原理》复习提纲自动控制原理复习提纲第一章：自动控制系统基础1.1自动控制的基本概念1.2自动控制系统的组成1.3自动控制系统的性能指标1.4自动控制系统的数学建模第二章：系统传递函数与频率响应2.1一阶惯性系统传递函数及特性2.2二阶惯性系统传递函数及特性2.3高阶惯性系统传递函数及特性2.4惯性环节与纯时延环节的传递函数2.5开环传递函数与闭环传递函数2.6频率响应曲线及其特性第三章：传递函数的绘制和分析3.1 Bode图的绘制3.2 Bode图的分析方法3.3 Nyquist图的绘制和分析3.4极坐标图的应用3.5稳定性分析方法第四章：闭环控制系统及稳定性分析4.1闭环控制系统4.2稳定性的概念和判据4.3 Nyquist稳定性判据4.4 Bode稳定性判据4.5系统的稳态误差分析第五章：比例、积分和微分控制器5.1比例控制器的原理和特性5.2积分控制器的原理和特性5.3微分控制器的原理和特性5.4比例积分(P)控制系统5.5比例积分微分(PID)控制系统第六章：根轨迹法6.1根轨迹的概念和基本性质6.2根轨迹的绘制方法6.3根轨迹法的稳定性判据6.4根轨迹设计法则6.5根轨迹法的应用案例第七章：频域设计方法7.1频域设计基本思想7.2平衡点反馈控制法7.3频域设计法的应用案例7.4系统频率响应的优化设计7.5频域方法的灵敏度设计第八章：状态空间分析和设计8.1状态空间模型的建立8.2状态空间的矩阵表示8.3状态空间系统的特性8.4状态空间系统的稳定性分析8.5状态空间设计方法和案例第九章：模糊控制系统9.1模糊控制的基本概念9.2模糊控制系统的结构9.3模糊控制器设计方法9.4模糊控制系统的应用案例第十章：遗传算法与控制系统优化10.1遗传算法的基本原理10.2遗传算法在控制系统优化中的应用10.3遗传算法设计方法和案例第十一章：神经网络及其应用11.1神经网络的基本概念和结构11.2神经网络训练算法11.3神经网络在控制系统中的应用11.4神经网络控制系统设计和优化方法第十二章：自适应控制系统12.1自适应控制的基本概念12.2自适应控制系统的结构12.3自适应控制器设计方法12.4自适应控制系统的应用案例第十三章：系统辨识与模型预测控制13.1系统辨识的基本概念13.2建模方法及其应用13.3模型预测控制的原理13.4模型预测控制系统设计和优化方法第十四章：多变量控制系统14.1多变量控制系统的基本概念14.2多变量系统建模方法14.3多变量系统稳定性分析14.4多变量系统控制器设计14.5多变量系统优化控制方法以上是《自动控制原理》的复习提纲，内容覆盖了自动控制系统的基本概念、传递函数与频率响应、传递函数的绘制和分析、闭环控制系统及稳定性分析、比例、积分和微分控制器、根轨迹法、频域设计方法、状态空间分析和设计、模糊控制系统、遗传算法与控制系统优化、神经网络及其应用、自适应控制系统、系统辨识与模型预测控制、多变量控制系统等知识点。
上篇自动控制原理第一章自动控制系统概述本章要点本章简要介绍有关自动控制的基本概念、开环控制和闭环控制的特点、自动控制系统的基本组成和分类以及对自动控制系统的基本要求。
第一节自动控制的基本概念自动控制是指在没有人的直接干预下，利用物理装置对生产设备和工艺过程进行合理的控制，使被控制的物理量保持恒定，或者按照一定的规律变化。
自动控制系统则是为实现某一控制目标所需要的所有物理部件的有机组合体。
在自动控制系统中，被控制的设备或过程称为被控对象或对象；被控制的物理量称为被控量或输出量；决定被控量的物理量称为控制量或给定量；妨碍控制量对被控量进行正常控制的所有因素称为扰动量。
扰动量按其来源可分为内部扰动和外部扰动。
给定量和扰动量都是自动控制系统的输入量。
通常情况下，系统有两种外作用信号：一是有效输入信号（以下简称输入信号），二是有害干扰信号（以下简称干扰信号）。
输入信号决定系统被控量的变化规律或代表期望值，并作用于系统的输入端。
干扰信号是系统所不希望而又不可避免的外作用信号，它不但可以作用于系统的任何部位，而且可能不止一个。
由于它会影响输入信号对系统被控量的有效控制，严重时必须加以抑制或补偿。
第二节开环控制和闭环控制自动控制有两种基本的控制方式：开环控制和闭环控制。
与这两种控制方式对应的系统分别称之为开环控制系统和闭环控制系统。
一、开环控制系统开环控制系统是指系统的输出端和输入端不存在反馈关系，系统的输出量对控制作用不发生影响的系统。
这种系统既不需要对输出量进行测量，也不需要将输出量反馈到输入端与输入量进行比较，控制装置与被控对象之间只有顺向作用，没有反向联系。
电加热系统的控制目标是，通过改变自耦变压器滑动端的位置，来改变电阻炉的温度，并使其恒定不变。
因为被控制的设备是电阻炉，被控量是电阻炉的温度，所以该系统可称为温度控制系统，如图1-1所示。
开环控制系统的优点是系统结构和控制过程简单，稳定性好，调试方便，成本低。

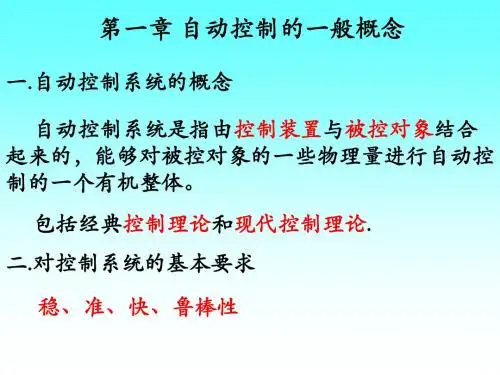

第一章自动控制的一般概念1.1 自动控制的基本原理与方式1、自动控制、系统、自动控制系统◎自动控制：是指在没有人直接参与的情况下，利用外加的设备或装置（称控制装置或控制器），使机器、设备或生产过程（统称被控对象）的某个工作状态或参数（即被控量）自动地按照预定的规律（给定值）运行。
◎系统：是指按照某些规律结合在一起的物体（元部件）的组合，它们相互作用、相互依存，并能完成一定的任务。
◎自动控制系统：能够实现自动控制的系统就可称为自动控制系统，一般由控制装置和被控对象组成。
除被控对象外的其余部分统称为控制装置，它必须具备以下三种职能部件。
•测量元件：用以测量被控量或干扰量。
•比较元件：将被控量与给定值进行比较。
•执行元件：根据比较后的偏差，产生执行作用，去操纵被控对象。
参与控制的信号来自三条通道，即给定值、干扰量、被控量。
2、自动控制原理及其要解决的基本问题◎自动控制原理：是研究自动控制共同规律的技术科学。
而不是对某一过程或对象的具体控制实现（正如微积分是一种数学工具一样）。
◎解决的基本问题：•建模：建立系统数学模型（实际问题抽象，数学描述）•分析：分析控制系统的性能（稳定性、动/稳态性能）•综合：控制系统的综合与校正——控制器设计（方案选择、设计）3、自动控制原理研究的主要内容4、室温控制系统5、控制系统的基本组成◎被控对象：在自动化领域，被控制的装置、物理系统或过程称为被控对象（室内空气）。
◎控制装置：对控制对象产生控制作用的装置，也称为控制器、控制元件、调节器等（放大器）。
◎执行元件：直接改变被控变量的元件称为执行元件（空调器）。
◎测量元件：能够将一种物理量检测出来并转化成另一种容易处理和使用的物理量的装置称为传感器或测量元件（热敏电阻）。
◎比较元件：将测量元件和给定元件给出的被控量实际值与参据量进行比较并得到偏差的元件。
◎放大元件：放大偏差信号的元件。
◎校正元件（补偿元件）：结构参数便于调整的元件，用于改善系统性能。
