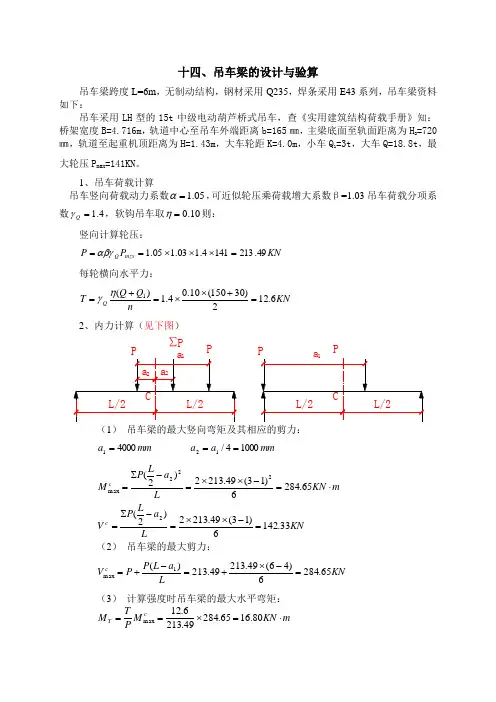

十四、吊车梁的设计与验算吊车梁跨度L=6m ，无制动结构，钢材采用Q235，焊条采用E43系列，吊车梁资料如下：吊车采用LH 型的15t 中级电动葫芦桥式吊车，查《实用建筑结构荷载手册》知：桥架宽度B=4.716m ，轨道中心至吊车外端距离b=165㎜，主梁底面至轨面距离为H 2=720㎜，轨道至起重机顶距离为H=1.43m ，大车轮距K=4.0m ，小车Q 1=3t ，大车Q=18.8t ，最大轮压P max =141KN 。
1、吊车荷载计算吊车竖向荷载动力系数05.1=α，可近似轮压乘荷载增大系数β=1.03吊车荷载分项系数4.1=Q γ，软钩吊车取10.0=η则：竖向计算轮压：KN P P mzx Q 49.2131414.103.105.1=⨯⨯⨯==αβγm KN L M ⋅===65.28462maxKN L a LP V c 33.1426)13(49.2132)2(2=-⨯⨯=-∑=（2） 吊车梁的最大剪力：KN L a L P P V c 65.2846)46(49.21349.213)(1max =-⨯+=-+= （3） 计算强度时吊车梁的最大水平弯矩：m KN M P T M c T ⋅=⨯==80.1665.28449.2136.12max（4） 吊车梁竖向荷载标准值作用于下最大弯矩（求竖向挠度用）：m KN Y M M Q X ⋅=⨯=⋅=64.1934.105.165.284max α 3、截面选择（1）按经济要求确定梁高2/215mm N f = 36max 15802151065.2842.12.1cm f M W =⨯⨯==所需经济梁高度：cm W h 553015803.7303.733=-=-=（2）按刚度要求确定梁高：容许相对挠度取，故750=⎥⎦⎤⎢⎣⎡υl 。
[min6.0⨯=f h 采用h w 700=(3) h t w w 37=+=（4f h v t v w w 2.1max ==采用h 700=截面特征：14300A +⨯=mm y 6.30813028)514676(10300)142/676(86767143300=++⨯⨯++⨯⨯+⨯⨯=12103006.3011433012143304.43867612676832323⨯+⨯⨯+⨯+⨯⨯+⨯=x I4621039.10844.38610300mm ⨯=⨯⨯+366105139.36.308/1039.1084mm W a x ⨯=⨯= 366107705.24.391/1039.1084mm W b x ⨯=⨯=上翼缘对Y 轴惯性矩：463109265.411233014mm I y ⨯=⨯=366102541.0165/109265.41mm W c y ⨯=⨯= 4、强度验算 （1）、正应力： 上翼缘226666max ./215/1.147102541.01080.16105139.31065.284mm N mm N W M W M c y t a x c <=⨯⨯+⨯⨯=+=σ 可以。
吊车梁技术交底在建筑工地上，吊车梁就像是一位默默付出的大力士，承担着重要的任务。
今天咱们就来好好聊聊吊车梁的那些事儿，给大家做个详细的技术交底。
咱们先来说说吊车梁是啥。
简单来讲，吊车梁就是在厂房中专门用来承受吊车荷载的梁。
它就像一座坚固的桥梁，连接着吊车和厂房结构，确保吊车能够安全、稳定地运行。
要说这吊车梁的作用，那可真是不容小觑。
想象一下，一辆吊车在厂房里来回吊运重物，如果没有坚固可靠的吊车梁，那可就要出大乱子啦！它不仅要承受吊车的竖向荷载，还要承受吊车运行时产生的水平荷载和冲击荷载。
所以呀，在设计和施工的时候，咱们可得格外用心。
在设计吊车梁的时候，那可是有很多讲究的。
首先得根据吊车的起重量、工作级别、跨度等参数来确定吊车梁的截面尺寸和材料。
比如说，起重量大的吊车，吊车梁就得做得粗壮一些；工作级别高的吊车，对吊车梁的强度和刚度要求也就更高。
再说说材料的选择，一般会选用 Q235 或 Q345 等钢材。
这些钢材强度高、韧性好，能够满足吊车梁的受力要求。
而且呀，在加工制作的时候，一定要保证钢材的质量，不能有裂缝、夹渣等缺陷。
施工过程中，也有不少要注意的地方。
就拿安装来说吧，有一次我在工地上看到，安装工人在安装吊车梁的时候，没有对吊车梁的中心线和标高进行精确测量，结果安装好之后，吊车梁的位置偏差很大，不得不重新调整，浪费了不少时间和人力。
所以呀，在安装之前，一定要认真测量，确保吊车梁的位置和标高准确无误。
还有焊接的环节也很关键。
焊接质量的好坏直接影响到吊车梁的受力性能。
在焊接的时候，一定要选择合适的焊接工艺和焊条，保证焊缝饱满、无气孔、无夹渣。
而且，焊接完成后，还要进行探伤检测，确保焊缝质量合格。
在吊车梁的使用过程中，也需要定期进行检查和维护。
比如说，看看吊车梁的表面有没有锈蚀、裂缝等情况，连接部位的螺栓有没有松动。
如果发现问题，要及时进行处理，不然小问题可能会变成大麻烦。
总之，吊车梁虽然看起来不起眼，但它在厂房结构中起着至关重要的作用。

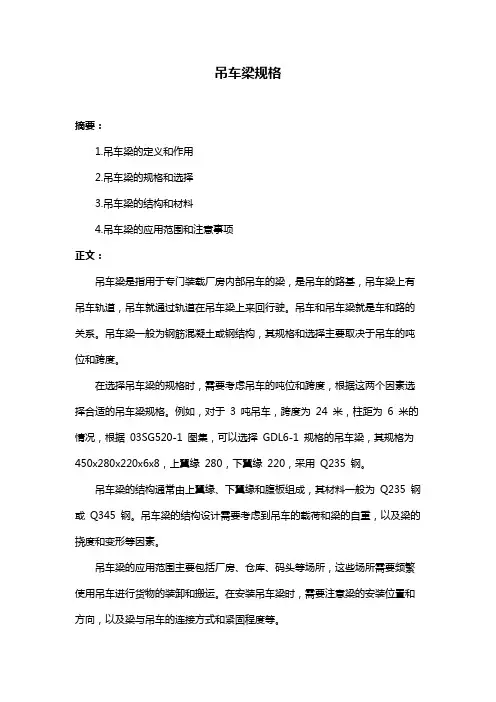

吊车梁规格
摘要：
1.吊车梁的定义和作用
2.吊车梁的规格和选择
3.吊车梁的结构和材料
4.吊车梁的应用范围和注意事项
正文：
吊车梁是指用于专门装载厂房内部吊车的梁，是吊车的路基，吊车梁上有吊车轨道，吊车就通过轨道在吊车梁上来回行驶。
吊车和吊车梁就是车和路的关系。
吊车梁一般为钢筋混凝土或钢结构，其规格和选择主要取决于吊车的吨位和跨度。
在选择吊车梁的规格时，需要考虑吊车的吨位和跨度，根据这两个因素选择合适的吊车梁规格。
例如，对于3 吨吊车，跨度为24 米，柱距为6 米的情况，根据03SG520-1 图集，可以选择GDL6-1 规格的吊车梁，其规格为450x280x220x6x8，上翼缘280，下翼缘220，采用Q235 钢。
吊车梁的结构通常由上翼缘、下翼缘和腹板组成，其材料一般为Q235 钢或Q345 钢。
吊车梁的结构设计需要考虑到吊车的载荷和梁的自重，以及梁的挠度和变形等因素。
吊车梁的应用范围主要包括厂房、仓库、码头等场所，这些场所需要频繁使用吊车进行货物的装卸和搬运。
在安装吊车梁时，需要注意梁的安装位置和方向，以及梁与吊车的连接方式和紧固程度等。
总之，吊车梁是吊车运行的基石，它的规格和选择直接影响到吊车的使用效果和安全性。
因此，在选择吊车梁的规格时，需要根据吊车的吨位和跨度等因素进行综合考虑，以确保吊车梁能够满足吊车的使用需求。

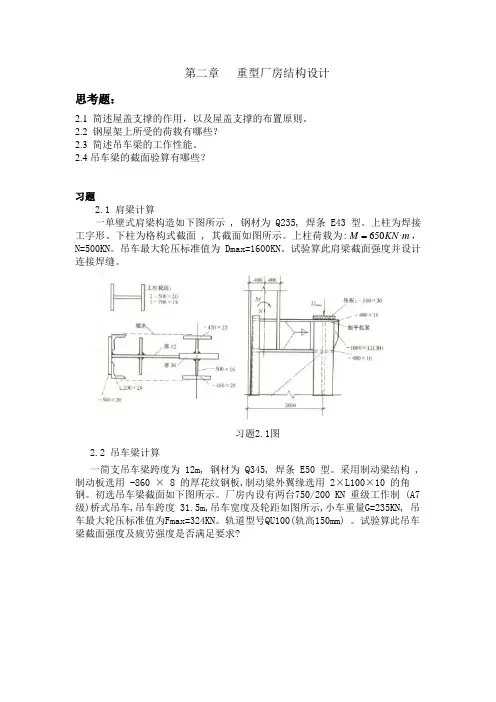

第二章重型厂房结构设计
思考题：
2.1 简述屋盖支撑的作用，以及屋盖支撑的布置原则。
2.2 钢屋架上所受的荷载有哪些？
2.3 简述吊车梁的工作性能。
2.4吊车梁的截面验算有哪些？
习题
2.1 肩梁计算
一单壁式肩梁构造如下图所示 , 钢材为 Q235, 焊条 E43 型。
上柱为焊接工字形、下柱为格构式截面 , 其截面如图所示。
上柱荷载为:.
，
M KN m
650
N=500KN。
吊车最大轮压标准值为 Dmax=1600KN。
试验算此肩梁截面强度并设计连接焊缝。
习题2.1图
2.2 吊车梁计算
一简支吊车梁跨度为 12m, 钢材为 Q345, 焊条 E50 型。
采用制动梁结构 , 制动板选用 -860 × 8 的厚花纹钢板,制动梁外翼缘选用 2×L100×10 的角钢。
初选吊车梁截面如下图所示。
厂房内设有两台750/200 KN 重级工作制 (A7 级)桥式吊车,吊车跨度 31.5m,吊车宽度及轮距如图所示,小车重量G=235KN, 吊车最大轮压标准值为Fmax=324KN。
轨道型号QU100(轨高150mm) 。
试验算此吊车梁截面强度及疲劳强度是否满足要求?
习题2.2图。

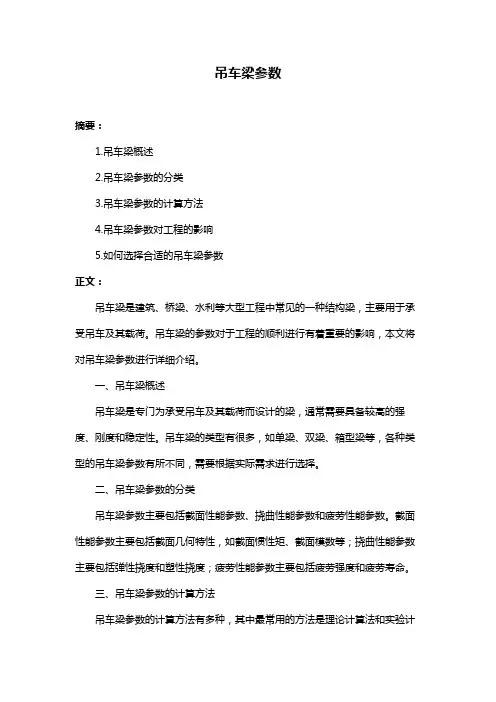

吊车梁参数摘要：1.吊车梁概述2.吊车梁参数的分类3.吊车梁参数的计算方法4.吊车梁参数对工程的影响5.如何选择合适的吊车梁参数正文：吊车梁是建筑、桥梁、水利等大型工程中常见的一种结构梁，主要用于承受吊车及其载荷。
吊车梁的参数对于工程的顺利进行有着重要的影响，本文将对吊车梁参数进行详细介绍。
一、吊车梁概述吊车梁是专门为承受吊车及其载荷而设计的梁，通常需要具备较高的强度、刚度和稳定性。
吊车梁的类型有很多，如单梁、双梁、箱型梁等，各种类型的吊车梁参数有所不同，需要根据实际需求进行选择。
二、吊车梁参数的分类吊车梁参数主要包括截面性能参数、挠曲性能参数和疲劳性能参数。
截面性能参数主要包括截面几何特性，如截面惯性矩、截面模数等；挠曲性能参数主要包括弹性挠度和塑性挠度；疲劳性能参数主要包括疲劳强度和疲劳寿命。
三、吊车梁参数的计算方法吊车梁参数的计算方法有多种，其中最常用的方法是理论计算法和实验计算法。
理论计算法是根据吊车梁的截面几何特性和受力情况，利用力学原理进行计算；实验计算法是通过实验室的模拟试验，对吊车梁参数进行测试和分析。
四、吊车梁参数对工程的影响吊车梁参数对工程的顺利进行有着重要的影响。
如果吊车梁参数选择不当，可能会导致吊车梁在使用过程中出现强度不足、挠度过大、疲劳破坏等问题，影响工程质量和安全。
因此，在设计和选用吊车梁时，需要充分考虑吊车梁参数的影响。
五、如何选择合适的吊车梁参数选择合适的吊车梁参数需要综合考虑工程的具体要求、吊车类型和载荷情况等因素。
在实际应用中，通常需要通过理论计算和实验验证相结合的方法，对吊车梁参数进行优化选择，确保吊车梁在使用过程中能够满足工程需求。
总之，吊车梁参数是吊车梁设计和选型的重要依据，对于保证工程质量和安全具有重要意义。

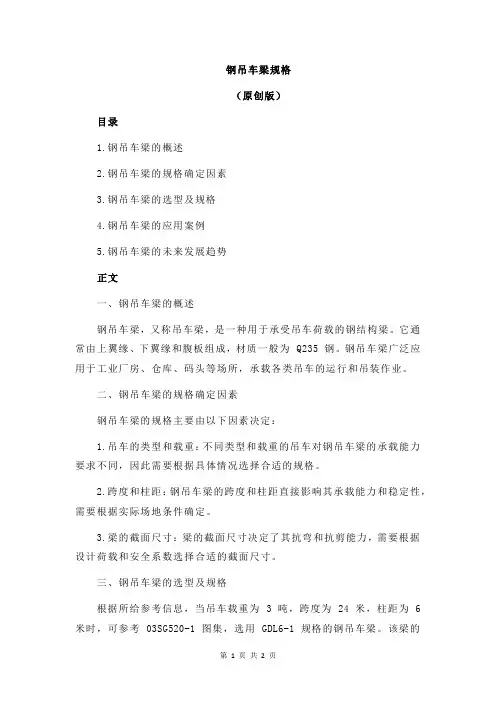

钢吊车梁规格（原创版）目录1.钢吊车梁的概述2.钢吊车梁的规格确定因素3.钢吊车梁的选型及规格4.钢吊车梁的应用案例5.钢吊车梁的未来发展趋势正文一、钢吊车梁的概述钢吊车梁，又称吊车梁，是一种用于承受吊车荷载的钢结构梁。
