下载文档原格式
聚碳酸酯的合成聚碳酸酯是一种重要的高分子材料，具有优异的物理性能和化学稳定性，广泛应用于塑料、纤维、涂料等领域。
下面将详细介绍聚碳酸酯的合成方法及其应用。
聚碳酸酯的合成方法有多种，其中最常用的是酸催化法和缩聚法。
酸催化法是将二酸和二醇反应，通过酸的催化作用使二酸和二醇缩合生成聚碳酸酯。
常用的二酸有对苯二甲酸、对苯二甲酸酐等，常用的二醇有乙二醇、丙二醇等。
缩聚法是将二酸和二醇在无溶剂条件下直接缩合生成聚碳酸酯。
酸催化法的合成步骤如下：首先将二酸和二醇加入反应容器中，加入少量的酸催化剂，然后在适当的温度下进行反应。
反应过程中，酸催化剂起到了加速反应的作用，使反应速度更快。
反应完成后，通过蒸馏或其他分离技术将产物纯化，得到最终的聚碳酸酯。
缩聚法的合成步骤如下：首先将二酸和二醇加入反应容器中，在无溶剂条件下进行反应。
反应过程中，通过加热使反应物发生缩聚反应，生成聚碳酸酯。
反应完成后，通过溶剂萃取、蒸馏等方法将产物纯化，得到最终的聚碳酸酯。
聚碳酸酯具有许多优异的性能，使其在各个领域得到广泛应用。
首先，在塑料领域，聚碳酸酯具有良好的可加工性和机械性能，可用于制造各种塑料制品，如包装材料、电子产品外壳等。
其次，在纤维领域，聚碳酸酯纤维具有优异的拉伸强度和耐磨性，可用于制造纺织品和高强度绳索。
此外，聚碳酸酯还可用于制备涂料、胶粘剂等。
聚碳酸酯的合成和应用不仅在工业上具有重要意义，也对环境保护和可持续发展具有积极作用。
聚碳酸酯作为一种可回收利用的高分子材料，可以通过物理和化学方法进行回收和再利用，减少对环境的污染。
此外，聚碳酸酯还可以通过生物降解的方式进行处理，最终分解为环境友好的物质，对环境无害。
聚碳酸酯是一种重要的高分子材料，具有广泛的应用前景。
通过酸催化法和缩聚法等合成方法，可以得到高品质的聚碳酸酯。
聚碳酸酯的应用涉及塑料、纤维、涂料等多个领域，具有优异的物理性能和化学稳定性。
同时，聚碳酸酯的合成和应用也对环境保护和可持续发展具有积极作用。
聚碳酸酯一．聚碳酸酯的概述聚碳酸酯（PC）是一种无味、无毒、透明的无定形热塑性材料，是分子链中含有碳酸酯链一类高分子化合物的总称。
聚碳酸酯可分为脂肪族、脂环族、芳香族等几大类。
但因制品、加工性能及经济等因素的制约，目前仅有双酚 A 型的芳香族聚碳酸酯投入工业化规模生产和应用。
自从 1958 年聚碳酸酯商业化生产以来，其种类和用途两方面的研发均获得了巨大进展，因此其作为一种主要的热塑性工程塑料而广泛进入了国民经济的各个领域。
聚碳酸酯是一种性能优良的热塑性工程塑料，具有突出的抗冲击能力，耐蠕变，尺寸稳定性好，耐热、吸水率低、无毒、介电性能优良，被广泛用于电子电气、电动工具、交通运输、汽车、机械、仪表、建筑、信息存储、光学材料、医疗器械、体育用品、民用制品、保安、航空航天及国防军工等领域，是五大工程塑料中唯一具有良好透明性的产品，也是近年来增长速度最快的通用工程塑料。
预测我国聚碳酸酯市场的年均增长率将达到 10.2%，至2010 年工程塑料需求量将接近 400 万 t。
聚碳酸酯产量年增长能达到 9%，销售量年增长将达10%。
1.聚碳酸酯的化学性质聚碳酸酯（PC）是碳酸的聚酯类，碳酸本身并不稳定，但其衍生物（如光气，尿素，碳酸盐，碳酸酯）都有一定稳定性。
按醇结构的不同，可将聚碳酸酯分成脂族和芳族两类。
脂族聚碳酸酯。
如聚亚乙基碳酸酯，聚三亚甲基碳酸酯及其共聚物，熔点和玻璃化温度低，强度差，不能用作结构材料；但利用其生物相容性和生物可降解的特性，可在药物缓释放载体，手术缝合线，骨骼支撑材料等方面获得应用。
聚碳酸酯耐弱酸，耐弱碱，耐中性油。
聚碳酸酯不耐紫外光，不耐强碱。
PC是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可两者皆有。
双酚A型PC是最重要的工业产品。
PC是几乎无色的玻璃态的无定形聚合物，有很好的光学性。
PC高分子量树脂有很高的韧性，悬臂梁缺口冲击强度为600~900J/m，未填充牌号的热变形温度大约为130°C ，玻璃纤维增强后可使这个数值增加10°C。
合性能如下：
a、机械性能：强度高、耐疲劳性、尺寸稳定、蠕变也小（高温条件下也极少有变化）；
b、耐热老化性：增强后的UL温度指数达120~140℃（户外长期老化性也很好）；
c、耐溶剂性：无应力开裂；
d、对水稳定性：高温下遇水易分解（高温高湿环境下使用需谨慎）；
e、电气性能：
1、绝缘性能：优良（潮湿、高温也能保持电性能稳定,是制造电子、电气零件的理想材料）；
2、介电系数：3.0-3.2；
3、耐电弧性：120s；
f、成型加工性：普通设备注塑或挤塑。
PC塑料的粘接
根据不同需要，可以选择以下粘合剂：
1.G-933：单组分常温固化软弹性防震粘合剂，耐高低温，不同粘度粘接速度几秒至几个小时固化完毕。
2. KD-833瞬间粘接剂，可以数秒钟或数十秒钟快速粘合PC塑料，但胶层硬脆，不耐60度以上热水浸泡。
3. QN-505，双组分胶，胶层柔软，适合PC塑料大面积粘接或复合。
但耐高温性能较差。
4.QN-906：双组分胶，耐高温。
5.G-988:单组份室温硫化胶，固化后是弹性体具有优秀的防水，防震粘合剂，耐高低温，1-2mm厚度的话，10分钟左右初固，5-6小时基本固化，有一定的强度。
完全固化的话需要至少24小时。
单组份，不需要混合，挤出后涂抹静置即可，无需加温。
6.KD-5606：UV紫外线固化胶，粘合透明PS片材及板材，可达无痕迹效果，需要用紫外线灯照射固化。
粘后效果美观。
但耐高温性能较差。
聚碳酸酯的合成与应用聚碳酸酯是一种高分子材料，在工业界广泛应用于制造塑料制品、光学膜、涂料、免疫诊断试剂盒以及医用耗材等领域。
本文将从聚碳酸酯的合成方法、特性、应用以及未来发展方向等多个方面进行探讨。
一、聚碳酸酯的合成方法聚碳酸酯是由二元酸和二元醇反应而成的，其中的二元酸主要有对苯二甲酸（T）和间苯二甲酸（I）等，而二元醇一般是乙二醇（EG）和丙二醇（PG）等。
具体来说，聚碳酸酯的合成分为两步：预聚和加成聚合。
预聚合阶段主要目的是制备出聚酸酐，此步骤需要将二元酸和二元醇按照一定比例混合，在催化剂的作用下反应，生成聚酸酐。
预聚体的摩尔质量越高，合成出来的聚碳酸酯就越高分子量、粘度大，优势在高温条件下更加离析。
加成聚合又称为酯化反应，是将聚酸酐裂解为酸与醇的缩合物，此步骤需要加入催化剂，并进行加热加压反应。
在特定条件下，通过不断裂解和缩合，可合成出具有不同性质和用途的聚碳酸酯。
二、聚碳酸酯的特性聚碳酸酯是一种热塑性聚合物，具有优异的物理化学性质。
它的热稳定性和机械强度均较高，在高温、高压和高拉力等环境下仍能保持其完整性和强度。
聚碳酸酯还具有耐化学性、耐光性、耐疲劳性和低温韧性等优点，因此广泛应用于食品包装、光学镜片、电子产品等领域。
三、聚碳酸酯的应用1.食品包装聚碳酸酯具有热稳定性、低温韧性以及无毒无味等优点，因此被广泛应用于食品包装领域。
它可以制作出具有优异物理性能的杯、瓶和盒等容器，以保障食品的安全及质量。
2.光学膜聚碳酸酯还被广泛应用于光学膜的制造中，特别是在光学器件制造领域。
由于其优异的透明度和折射率，这种材料被广泛用于制造相机镜头、眼镜镜片等。
3.电子产品由于聚碳酸酯的特殊性质，它还被广泛应用于电子产品领域，例如制造手机外壳、电脑托架、键盘以及扫描仪等。
聚碳酸酯制成的这些产品不仅呈现出美观的外观，还具有防护电子设备的作用。
四、聚碳酸酯的未来发展方向在未来，聚碳酸酯还有更广阔的应用前景。
以气候变化、环境污染等现代问题为背景，环保型、生物可降解型的聚碳酸酯材料将成为三磷酸腺苷的研究方向，用以替代目前使用的聚合物材料。

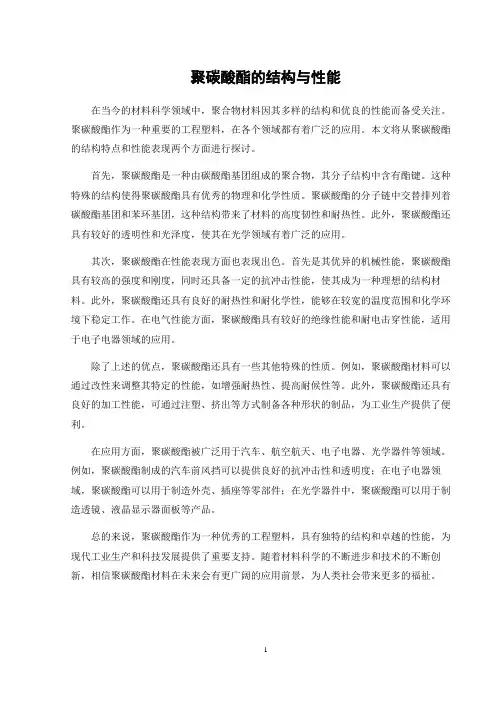

聚碳酸酯的结构与性能在当今的材料科学领域中，聚合物材料因其多样的结构和优良的性能而备受关注。
聚碳酸酯作为一种重要的工程塑料，在各个领域都有着广泛的应用。
本文将从聚碳酸酯的结构特点和性能表现两个方面进行探讨。
首先，聚碳酸酯是一种由碳酸酯基团组成的聚合物，其分子结构中含有酯键。
这种特殊的结构使得聚碳酸酯具有优秀的物理和化学性质。
聚碳酸酯的分子链中交替排列着碳酸酯基团和苯环基团，这种结构带来了材料的高度韧性和耐热性。
此外，聚碳酸酯还具有较好的透明性和光泽度，使其在光学领域有着广泛的应用。
其次，聚碳酸酯在性能表现方面也表现出色。
首先是其优异的机械性能，聚碳酸酯具有较高的强度和刚度，同时还具备一定的抗冲击性能，使其成为一种理想的结构材料。
此外，聚碳酸酯还具有良好的耐热性和耐化学性，能够在较宽的温度范围和化学环境下稳定工作。
在电气性能方面，聚碳酸酯具有较好的绝缘性能和耐电击穿性能，适用于电子电器领域的应用。
除了上述的优点，聚碳酸酯还具有一些其他特殊的性质。
例如，聚碳酸酯材料可以通过改性来调整其特定的性能，如增强耐热性、提高耐候性等。
此外，聚碳酸酯还具有良好的加工性能，可通过注塑、挤出等方式制备各种形状的制品，为工业生产提供了便利。
在应用方面，聚碳酸酯被广泛用于汽车、航空航天、电子电器、光学器件等领域。
例如，聚碳酸酯制成的汽车前风挡可以提供良好的抗冲击性和透明度；在电子电器领域，聚碳酸酯可以用于制造外壳、插座等零部件；在光学器件中，聚碳酸酯可以用于制造透镜、液晶显示器面板等产品。
总的来说，聚碳酸酯作为一种优秀的工程塑料，具有独特的结构和卓越的性能，为现代工业生产和科技发展提供了重要支持。
随着材料科学的不断进步和技术的不断创新，相信聚碳酸酯材料在未来会有更广阔的应用前景，为人类社会带来更多的福祉。
1。
聚碳酸酯(PC) 一、简介聚碳酸酯是指大分子链由碳酸酯型重复结构单元组成的一类聚合物，英文名称Polycarbonate,简称PC。
依具体组成不同，PC可分成脂肪族、脂环族和芳香族脂肪-芳香族三类，工程上具有实际应用价值的为芳香族PC，并以产量最大、可用途最广的双酚A型PC为主。
PC的突出性能是优异的冲击性和透明性，优良的力学性能和电绝缘材料性，使用温度范围广（-130-100℃），尺寸稳定性高，耐蠕变性高，是一种集刚、硬、韧与一体材料的典型代表。
PC的主要缺点为吸湿性能大、加工易产生气泡及银丝，配件易产生残余内应力、并对缺口敏感性大，耐疲劳性低、磨擦性及耐磨性不好。
二、结构性能1、PC的结构PC的分子链中含有多种基因，它所表现的性能为各种基团的综合反映。
亚苯基，提供刚性，力学性能和耐化稳定性能；湠基，增加刚性；酯基，易吸水、电性差、耐化学稳定差；氧基，赋予韧性。
由于PC大分子主链的刚性和体积效应，使其结晶能力差，基本属于无定性聚合物，具有优异的透明性。
2、PC的性能PC的性能如表1所示表1 PC及玻璃纤维PC的性能性能PC30%玻璃纤维PC相对密度1.21.45吸水率/%0.150.1成型收缩率/%0.50.2拉伸强度/Mpa56~66132拉伸模量/Mpa2100-240010000断裂伸长率/%60~120<5弯曲强度/Mpa80~85170弯曲模量/Mpa2100~2400—压缩强度/Mpa75~80120~130剪切强度/Mpa35—缺口冲击强度/(KJ/m2)17~248洛氏硬度M80M90疲劳极限106次/Mpa10.5—热变形温度(1.82Mpa)/℃130~135146长期使用温度/℃110130线膨胀系数/(×10-5K-1)7.22.7热导率[W/(M·K)]0.20.13体积电阻率/(Ω·cm)2.1×10161.5×1016介电常数(106HZ) 2.93.45介电损耗角正切值(106HZ)0.00830.0070介电强度/(Kv/mm)1819耐电弧/s120120(1)一般性能PC为透明、呈微黄色或白色硬而韧的树脂，燃烧时发出花果臭味、离火自熄、火焰呈黄色、熔融起泡。
实用标准文案
聚碳酸酯的性能以及成型参数见表：（仅供参考）50~80
密度1.18~1.20
模具温度
80~130 0.5~0.8 注射压力收缩率
工艺20~90
°C 110~120
注射时间温度预热/ 参数0~5
8~10 时间/h 高压时间
冷却时间后段210~240 料桶温度/°C 20~90
40~190
230~280总周中
28
240~285螺杆转前
使用注射机240~250螺杆喷嘴温型一、原料的干燥100机顶料斗烘干箱温度—4小时，时间原料烘干：普通烘干箱温度110—130，21、。
，要求水分含量低于0.03%120—、判断水含量是否合格：看空注射的料条情况，物料通过塑化后由喷嘴流出来的料条2 应是均匀无色、无银丝和无气泡的细条；否则则是烘干不彻底。
二、注射工艺1、注塑机调整成型参数（视原料分子量高低调整）：250。
——310，中部240280，后部230—料筒温度：前部250 。
喷嘴温度：比后部低10 。
—模具温度：70120精彩文档．
实用标准文案。
70—140MPa注射压力：。
—120r/min30螺杆转速：。
—40s1—25s，冷却5成型周期：注射
精彩文档．实用标准文案
实用标准文案
精彩文档．实用标准文案
精彩文档．。
聚碳酸酯（PC）的性能聚碳酸酯（PC）是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可以两者皆有。
双酚A型PC 是最重要的工业产品。
双酚A型PC是一种无定形的工程塑料，具有良好的韧性、透明性和耐热性。
碳酸酯基团赋予韧性和耐用性，双酚A基团赋予高的耐热性。
而PC的一些主要应用至少同时要求这两种性能。
表2-30列出了通用级聚碳酸酯的性能。
表2-30 通用级聚碳酸酯的性能性能数值性能数值拉升强度/MPa60-70玻璃环转变温度/℃150拉伸率（%）60-130熔融温度/℃220-230弯曲强度/MPa100-120比热容/[J/(g.℃)]1.17弯曲弹性模量/GPa2.0-2.5热导率/[W/(m .℃)]0.24压缩强度/MPa80-90 线膨胀系数/（x10-5/℃）5-7简支梁冲击强度（缺口）/(kJ/m2) 50-70 热变形温度（1.82MPa）/℃130-140 布氏硬度150-160 热分解温度/℃≥340力学性能聚碳酸酯的缺点是耐疲劳强度较低，耐磨性较差，摩擦因数大。
聚碳酸酯制品容易产生应力开裂，内应力产生的原因主要是由于强迫取向的大分子间相互作用造成的。
如果将聚碳酸酯的弯曲试样进行挠曲并放置一定时间，当超过其极限应力时便会发生微观撕裂。
在一定应变下发生微观撕裂时间与应力之间的关系依赖于聚碳酸酯的平均相对分子质量。
如果聚碳酸酯制品在成型加工过程中因温度过高等原因发生分解老化，或者制品本身存在缺口或熔接缝，以及制品在化学气体中使用，那么，发生微观撕裂的时间将会大大缩短，其极限应力值也将大幅度下降。
热性能聚碳酸酯的耐热性较好，未填充聚碳酸酯的热变形温度大约为130℃，玻璃纤维增强后可使这个数值再增加10℃。
长期使用温度可达120℃，同时又具有优良的耐寒性，脆化温度为-100℃。
低于100℃时，在负载下的蠕变率很低。
聚碳酸酯没有明显的熔点，在220-230℃呈熔融状态。
聚碳酸酯(PC)树脂聚碳酸酯（Polycarbonate）常用缩写PC是一种无色透明的无定性热塑性材料。
其名称来源于其内部的CO3基团。
化学名：2,2＇-双（4-羟基苯基）丙烷聚碳酸酯CAS编号：25037-45-0化学性质聚碳酸酯耐酸，耐油。
聚碳酸酯不耐紫外光，不耐强碱。
物理性质密度：1.20－1.22 g/cm 线膨胀率：3.8×10 cm/cm°C 热变形温度：135°C聚碳酸酯无色透明，耐热，抗冲击，阻燃，在普通使用温度内都有良好的机械性能。
同性能接近聚甲基丙烯酸甲酯相比，聚碳酸酯的耐冲击性能好，折射率高，加工性能好，不需要添加剂就具有UL94 V-0级阻燃性能。
但是聚甲基丙烯酸甲酯相对聚碳酸酯价格较低，并可通过本体聚合的方法生产大型的器件。
随着聚碳酸酯生产规模的日益扩大，聚碳酸酯同聚甲基丙烯酸甲酯之间的价格差异在日益缩小。
聚碳酸酯的耐磨性差。
一些用于易磨损用途的聚碳酸酯器件需要对表面进行特殊处理。
中国工程塑料网聚碳酸酯专栏工程塑料之PC简介聚碳酸酯(PC)树脂是一种性能优良的热塑性工程塑料，具有突出的抗冲击能力，耐蠕变和尺寸稳定性好，耐热、吸水率低、无毒、介电性能优良，是五大工程塑料中唯一具有良好透明性的产品，也是近年来增长速度最快的通用工程塑料。
目前广泛应用于汽车、电子电气、建筑、办公设备、包装、运动器材、医疗保健等领域，随着改性研究的不断深入，正迅速拓展到航空航天、计算机、光盘等高科技领域。
一、生产状况聚碳酸酯工业化合成主要是界面光气化路线，以双酚A为原料，使用光气、氢氧化钠和二氯甲烷为原料及反应助剂，此法工艺成熟，产品质量较高，易于规模化和连续化生产，经济性好等，长期占据着聚碳酸酯生产的主导地位。
但由于该法使用的原料光气剧毒，因此近年来各大公司纷纷研究非光气法生产路线。
1993年非光气法工艺研究成功，并由GE塑料日本公司实现了工业化生产。
主要以双酚A与碳酸二苯酯为原料，该工艺是一种符合环境要求的“绿色工艺”，已成为今后聚碳酸酯合成工艺的发展方向，预计未来在聚碳酸酯生产中将逐渐占据主导地位。
聚碳酸酯一．聚碳酸酯的概述聚碳酸酯（PC）是一种无味、无毒、透明的无定形热塑性材料，是分子链中含有碳酸酯链一类高分子化合物的总称。
聚碳酸酯可分为脂肪族、脂环族、芳香族等几大类。
但因制品、加工性能及经济等因素的制约，目前仅有双酚 A 型的芳香族聚碳酸酯投入工业化规模生产和应用。
自从 1958 年聚碳酸酯商业化生产以来，其种类和用途两方面的研发均获得了巨大进展，因此其作为一种主要的热塑性工程塑料而广泛进入了国民经济的各个领域。
聚碳酸酯是一种性能优良的热塑性工程塑料，具有突出的抗冲击能力，耐蠕变，尺寸稳定性好，耐热、吸水率低、无毒、介电性能优良，被广泛用于电子电气、电动工具、交通运输、汽车、机械、仪表、建筑、信息存储、光学材料、医疗器械、体育用品、民用制品、保安、航空航天及国防军工等领域，是五大工程塑料中唯一具有良好透明性的产品，也是近年来增长速度最快的通用工程塑料。
预测我国聚碳酸酯市场的年均增长率将达到 10.2%，至2010 年工程塑料需求量将接近 400 万 t。
聚碳酸酯产量年增长能达到 9%，销售量年增长将达10%。
1.聚碳酸酯的化学性质聚碳酸酯（PC）是碳酸的聚酯类，碳酸本身并不稳定，但其衍生物（如光气，尿素，碳酸盐，碳酸酯）都有一定稳定性。
按醇结构的不同，可将聚碳酸酯分成脂族和芳族两类。
脂族聚碳酸酯。
如聚亚乙基碳酸酯，聚三亚甲基碳酸酯及其共聚物，熔点和玻璃化温度低，强度差，不能用作结构材料；但利用其生物相容性和生物可降解的特性，可在药物缓释放载体，手术缝合线，骨骼支撑材料等方面获得应用。
聚碳酸酯耐弱酸，耐弱碱，耐中性油。
聚碳酸酯不耐紫外光，不耐强碱。
PC是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可两者皆有。
双酚A型PC是最重要的工业产品。
PC是几乎无色的玻璃态的无定形聚合物，有很好的光学性。
PC高分子量树脂有很高的韧性，悬臂梁缺口冲击强度为600~900J/m，未填充牌号的热变形温度大约为130°C ，玻璃纤维增强后可使这个数值增加10°C。
