发射距离(半径) 4.24( H1 H2 )(式9—1)
式中: 4.24——为天宝经验值; H1 ——电台的天线高; H2 ——流动站的天线高;
15
例:天宝4800GPS接收机使用的TRIMMRKⅡ无 线电数据链电台发射功率为25W,电台天线高为 9m,流动站的天线高为2m,试计算流动站工作的 最远距离?
1.基准站 b.无线电数据链电台及发射天线
RTK系统的组成
c.12V 60A直流电源 a.流动站GPS接收机及接收天线
2.流动站
b.无线电数据链接收机及天线 c.TSC1控制器及软件
8
第二节 RTK系统基准站的组成和作用
RTK系统基准站由基准站GPS接收机 及卫星接收天线、无线电数据链电台及发 射天线、直流电源等组成。
16
第三节 RTK流动站的组成和作用
流动站的组成如图所示
流动站的作用: 从基准站接收到的信号由
流动站的UHF电台接收,流动 站同时也接收相同的卫星信号 ,用配备的电子手簿控制器进 行实时解算。
17
流动站数据链电台的功率为2W,其电 源和卫星接收机共用,不需另配电池。
基准站GPS接收机与电台之间的数据传输 波特率为9600,DL3电台与流动站GPS接收机 之间的数据传输波特率为9600,流动站中的 UHF数据链电台与流动站GPS接收机之间的数 据传输波特率均为9600。
第九章 GPS实时动态定位原理

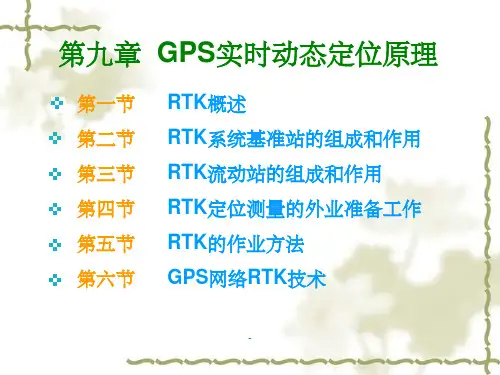

第一节 第二节 第三节 第四节 第五节 第六节
RTK概述 RTK系统基准站的组成和作用 RTK流动站的组成和作用 RTK定位测量的外业准备工作 RTK的作业方法 GPS网络RTK技术
1
用RTK技术进行工程测量
摄影测量控制点加密
安徽黄山公路比较线测量
2
第一节 RTK概述
20
3.虽然RTK定位测量的基准站可以不放在已 知点上,但测区内还必须有已知控制点,而且定 位测量的精度和已知控制点的等级和个数有关, 在安置好基准站并启动流动站后,必须用流动站 分别到已知点上进行定位测量,以求得该点坐标, 然后与该点的原有坐标相比,求出其差值,若差 值很小(根据工程性质定),则不需改正,否则, 必须将该点的原有坐标输入到TSCE控制器中,进 行改正。
基准站接收机
流动站接收机
4
图9-1 RTK的工作原理
5
1.实时差分GPS,精度为1~3m;
以采用值的类 2.广域实时差分GPS,精度为1~2m; 型为依据可分
为4类:
3.精密差分GPS,精度为1~5cm;
4.实时精密差分GPS,精度为1~3cm。
6
二、RTK的系统组成
a.基准站GPS接收机及接收天线
13
为了尽量避免参考站设备之间相互干扰, 在作业时,大于25W的数据链电台发射天线距 离GPS接收天线至少2m,最好6m以上;发射天 线与电台的连接电缆必须展开,以免形成新的 干扰源。
14
华测RTK数据链无线电发射机(DL3)的工作频率为 UHF频段(450~470MHZ),当功率一定时,发射距 离随天线高度增加而增加,如下式所示:
21
①.测区内仅有一个已知控制点的情况:
如图9—4所示:
10km
理论上讲,在半径为10km 的范围内,可达到2~5cm 左右精度。
图9-4 一个已知点
22
②. 测区附近有二个已知控制点的 情况(必须为整体平差结果):
如图9—5所示:
图9-5 两个已知点
23
③. 测区附近有三个已知控制点的 情况(必须为整体平差结果):
12
参考站发射天线和流动站接收天线之间无遮 挡信号的障碍物,这些障碍物在陆地上主要由地 形、建筑物、无线电信号发射台等;在海上则主 要是地球曲率的影响。为了尽量避免参考站设备 之间相互干扰,在作业时,大于25W的数据链电 台发射天线距离GPS接收天线至少2m,最好6m以 上;发射天线与电台的连接电缆必须展开,以免 形成新的干扰源。
如图9-2所示:
9
图9-2 Trimble4800GPS—RTK基准站配置图
10
认识基准站接收机

S/N号码:以偶数结尾。

用途:提供给移动站需要的差分解算数据。将卫星观测数据和

起算坐标发送给移动站。

功能:电台+GPRS功能。

可选配既可做基准站也可做移动站的多功能接收机。
11
GPS-RTK作业能否顺利进行,关键的 问题是无线电数据链的稳定性和作用距离是 否满足要求。它和无线电数据链电台本身的 性能,发射天线的类型,参考站的选址,设 备的架设,环境无线电的干扰情况等有直接 的关系。
RTK(Real-Time-Kinematic)技术是GPS实时 载波相位差分的简称。
{差分法: 将基准站采集的载波相位
载波相位差分法
发送给用户,进行求差解 算坐标。
修正法: 将基准站的载波相位修正
值发送给用户,改正用户 接收到的载波相位,再解 求坐标。
3
一、RTK的工作原理
如图9—1所示
GPS卫星
如图9—6所示:
工作区
图9-6 三个已知点的工作范围
24
④. 测区附近有四个已知点的情况 (必须为整体平差结果):
解:已知H1 = 9 m,H2 = 2m,根据公式可计算出流动站在 开阔地带工作的最远距离为:
发射距离(半径) 4.24 ( 9 2) 18.71(km)
注:该距离是在无任何遮挡物的空旷地带的理论值,实际 上要根据实地情况来确定,要留有余量,根据经验,在Baidu Nhomakorabea 市要将电台天线架设在高楼顶上,才可能达到10公里左右 的距离。
18
为了保证流动站的测量精度和可靠性,应在整 个测区选择高精度的控制点进行检测校对,选择的 控制点应有代表性,均匀地分布在整个测区。
1.基准站可以安置在已知点上,也可以不安置 在已知点上。若安置在已知点上,则输入已知点的 坐标,进行坐标的转换(WGS—84转换成BJ54或 其它坐标系)。
19
2. 基准站若安置在未知点上(在城市测量中, 有时为了控制更远和更大的范围,根据RTK的特点, 可将基准站架设在没有控制点的高楼顶上),在启 动基准站时,则需输入该点的WGS—84坐标,进 行坐标的转换(WGS—84转换成BJ54或其它坐标 系)。求得WGS—84坐标的方法是:开机后,在 TSCE控制器上经过初始化操作后,显示一软键 here (译成汉语为“此处”),直接按该键即可 求得该点的WGS—84坐标。
