建设工程沉降观测点平面布置图
- 格式：pdf
- 大小：91.85 KB
- 文档页数：7
下载文档原格式
合集下载
沉降观测示意图,沉降观测记录表
标高(m)
沉降量(mm)
标高(m)
沉降量(mm)
本次
累计
本次
累计
本次
累计
本次
累计
观测者
记录者
项目经理签章：
年月日
施工单位签章：
年月日
监理单位签章：
年月日
沉降观测示意图
工程名称：杭州恒大国际建材城项目改建一期工程A区编号：00-06-A□□□
沉降观测点及水准基点平面布置示意图：
说明：
M1～M16为沉降观测点，共16个，M为水准基点。
沉降观测点标志示意图
制图者：编图日期：年月日
沉降观测示意图
工程名称：杭州恒大国际建材城项目改建一期工程C区编号：00-06-A□□□
沉降观测点及水准基点平面布置示意图：
说明：
M1～M15为沉降观测点，共15个，M为水准基点。
沉降观测点标志示意图
制图者：编图日期：年月日
沉降观测记录
工程名称：浙江万品国际汽配城一标工程3-2左区
沉ห้องสมุดไป่ตู้观测结果表
观测点编号
第次
第次
第次
第次
年月日
年月日
年月日
年月日
标高(m)
沉降量(mm)
标高(m)
沉降量(mm)
沉降量(mm)
标高(m)
沉降量(mm)
本次
累计
本次
累计
本次
累计
本次
累计
观测者
记录者
项目经理签章：
年月日
施工单位签章：
年月日
监理单位签章：
年月日
沉降观测示意图
工程名称：杭州恒大国际建材城项目改建一期工程A区编号：00-06-A□□□
沉降观测点及水准基点平面布置示意图：
说明：
M1～M16为沉降观测点，共16个，M为水准基点。
沉降观测点标志示意图
制图者：编图日期：年月日
沉降观测示意图
工程名称：杭州恒大国际建材城项目改建一期工程C区编号：00-06-A□□□
沉降观测点及水准基点平面布置示意图：
说明：
M1～M15为沉降观测点，共15个，M为水准基点。
沉降观测点标志示意图
制图者：编图日期：年月日
沉降观测记录
工程名称：浙江万品国际汽配城一标工程3-2左区
沉ห้องสมุดไป่ตู้观测结果表
观测点编号
第次
第次
第次
第次
年月日
年月日
年月日
年月日
标高(m)
沉降量(mm)
标高(m)
沉降量(mm)
建设工程沉降观测点平面布置图
次 下 沉 (m
计
次
下 高程 下
沉 （m） 沉
(m
(m
计
次
下 高程 下
沉 （m） 沉
(m
(m
计 下 沉 (m
m) m)
m) m)
m) m)
10.795 10.793 2 10.791 2 4 10.788 3 7 10.786 2 9
10.854 10.852 2 10.850 2 4 10.848 2 6 10.846 2 8
(m
(m (m
(m (m
m) m)
m) m)
m) m)
10.795
10.784 2 11 10.782 2 13 10.779 3 16
10.854
10.843 3 11 10.842 1 12 10.841 1 13
10.883
10.872 3 11 10.870 2 13 10.867 3 13
基础中心最终沉降量计算值：
工程名称： 钵池山小区 D-14#楼 偏心距：
仪器规格：水准仪DSC232
结构形式：砖混结构
水准点号数及高程：+10.5M
结构层次：六 层
5月 10日
5月 22 日
6月 1 日
6 月 15 日
7月7日
本累
本累
本累
初次高 程
（m）
高程 （m）
本次 下沉 (m m)
高程 （m）
10.812
10.799 2 13 10.797 2 15 10.795 2 17
10.811
10.797 2 14 10.795 2 16 10.794 1 17
10.777
10.768 2 9 10.766 2 11 10.763 3 14
沉降观测示意图

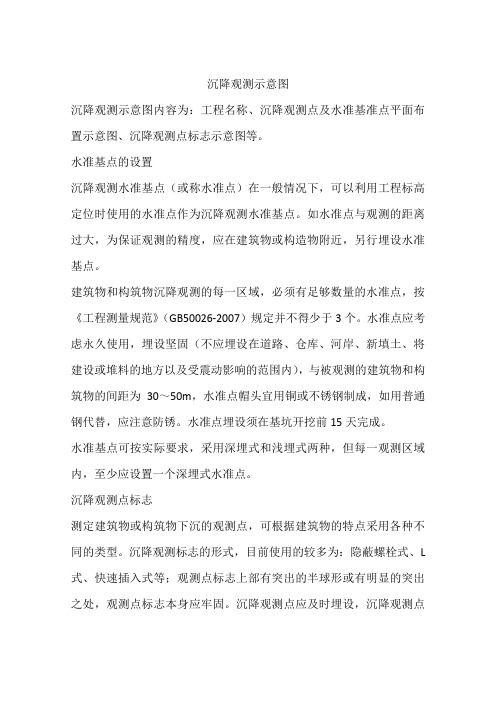

沉降观测示意图沉降观测示意图内容为：工程名称、沉降观测点及水准基准点平面布置示意图、沉降观测点标志示意图等。
水准基点的设置沉降观测水准基点（或称水准点）在一般情况下，可以利用工程标高定位时使用的水准点作为沉降观测水准基点。
如水准点与观测的距离过大，为保证观测的精度，应在建筑物或构造物附近，另行埋设水准基点。
建筑物和构筑物沉降观测的每一区域，必须有足够数量的水准点，按《工程测量规范》（GB50026-2007）规定并不得少于3个。
水准点应考虑永久使用，埋设坚固（不应埋设在道路、仓库、河岸、新填土、将建设或堆料的地方以及受震动影响的范围内），与被观测的建筑物和构筑物的间距为30～50m，水准点帽头宜用铜或不锈钢制成，如用普通钢代替，应注意防锈。
水准点埋设须在基坑开挖前15天完成。
水准基点可按实际要求，采用深埋式和浅埋式两种，但每一观测区域内，至少应设置一个深埋式水准点。
沉降观测点标志测定建筑物或构筑物下沉的观测点，可根据建筑物的特点采用各种不同的类型。
沉降观测标志的形式，目前使用的较多为：隐蔽螺栓式、L 式、快速插入式等；观测点标志上部有突出的半球形或有明显的突出之处，观测点标志本身应牢固。
沉降观测点应及时埋设，沉降观测点标志应安设稳定牢固，与柱身或墙保持一定距离，以保证能在标志上部垂直置尺；同时，沉降观测标志埋设位置应视线开阔，没有遮挡。
沉降观测点应有良好的通视条件观测点的布置，应按能全面查明建筑物和构筑物基础沉降的要求，由设计单位根据地基的工程地质资料及建筑结构的特点确定。
砖墙承重的各观测点，一般可沿墙的长度每隔8～12m设置一个，并应设置在建筑物上。
当建筑物的宽度大于15m时，内墙也应在适当位置设观测点。
框架式结构的建筑物，应在每一个桩基或部分桩基上安设观测点。
具有浮筏基础或箱式基础的高层建筑，观测点应沿纵、横轴和基础（或接近基础的结构部分）周边设置。
新建与原有建筑物的连接处两边，都应设置观测点。
沉降观测点平面布置图
沉降观测点平面布置图下面资料为赠送的地产广告语不需要的下载后可以编辑删除就可以，谢谢选择，祝您工作顺利，生活愉快！地产广告语1、让世界向往的故乡2、某沿河楼盘：生活，在水岸停泊3、一江春水一种人生4、某钱塘江边楼盘：面对潮流经典依旧5、海景房：站在家里，海是美景；站在海上，家是美景6、以山水为卖点的楼盘：山水是真正的不动产7、某城区的山腰上的楼盘：凌驾尊贵俯瞰繁华8、某地势较高的楼盘：高人，只住有高度的房子9、某学区房：不要让孩子输在起跑线上10、尾盘：最后，最珍贵11、回家就是度假的生活12、生命就该浪费在美好的事情上我们造城——2、我的工作就是享受生活——3、我家的客厅，就是我的生活名片——4、在自己的阳台看上海的未来——5、公园不在我家里我家住在公园里——6、这里的花园没有四季——7、***，装饰城市的风景——8、***，我把天空搬回家——9、房在林中，人在树下——10、生活，就是居住在别人的爱慕里——11、到〖星河湾〗看看好房子的标准——12、好生活在〖珠江〗——13、爱家的男人住〖百合〗城市岸泊：城市的岸泊，生活的小镇生活之美不缺少，在于发现情趣不在于奢华，在于精彩生活有了美感才值得思考……玫瑰庄园：山地生态，健康人生卓越地段，超大社区一种完整且完善的环境，像原生一样和谐原生景象自然天成人本理念精品建筑知名物业智能安防诚信为本实力铸造比华利山庄：海岸生活——引领世界的生活方式海岸生活——22公里的奢华海岸生活——高尚人生的序曲海岸生活——人与自然的融合苹果二十二院街：人文自然现代铺的蔓伸荣和山水美地：让世界向往的故乡香港时代：时代精英开拓未来领衔建筑，彰显尊贵绿地崴廉公寓：金桥40万平方米德国音乐艺术生活汇都国际：昆明都心，城市引擎财富之都风情之都梦幻之都文化之都商贸之都西部首座巨型商业之城颠峰商圈的原动力，缔造西部财富新领地新江湾城：绿色生态港国际智慧城新江湾城，一座承载上海新梦想的城区上海城投，全心以赴建设知识型，生态型花园城区风和日丽：入住准现楼，升值在望湾区大户，空中花园大格局下的西海岸市中心：市中心少数人的专属颠峰珍贵市中心的稀世名宅正中心城市颠峰领地颠峰勾勒稀世名宅繁华不落幕的居家风景地利皇者尽得先机稀世经典180席阳光国际公寓：阳光金桥来自纽约的生活蓝本钟宅湾：海峡西岸生态人居休闲商务区汇聚国际财富与人居梦想的绝版宝地二十一世纪是城市的世纪，二十一世纪也是海洋的世纪谁控制了海洋，谁就控制了一切站在蓝色海岸的前沿，开启一个新的地产时代东南门户海湾之心海峡西岸生态人居休闲商务区让所有财富的目光聚集钟宅湾，这里每一天都在创造历史上海A座（科维大厦）：创富人生的黄金眼掘金上海！创富人生！远东大厦：花小公司的钱，做大公司的事未来城：无可挑战的优势无可限量的空间绿地集团：居住问题的答疑者，舒适生活的提案人茶马驿栈：精明置业时机享受附加值财富最大化雪山下的世外桃源茶马古道上千年清泉之乡金地格林春岸：城市精英的梦想家园繁华与宁静共存，阔绰身份不显自露建筑覆盖率仅20%，令视野更为广阔占据最佳景观位置，用高度提炼生活完美演绎自然精髓，谱写古城新篇章创新房型推陈出新，阔气空间彰显不凡365天的贴身护卫，阔度管理以您为尊金地格林小城：心没有界限，身没有界限春光永驻童话之城我的家，我的天下东渡国际：梦想建筑，建筑梦想齐鲁置业：传承经典，创新生活比天空更宽广的是人的思想创新远见生活嘉德中央公园：一群绝不妥协的居住理想家完成一座改变你对住宅想象的超越作品极至的资源整合丰富住家的生活内涵苛求的建造细节提升住家的生活品质地段优势，就是永恒价值优势设计优势，就是生活质量优势景观优势，就是生命健康优势管理优势，就是生活品味优势空中华尔兹：自然而来的气质，华尔兹的生活等级享受，没有不可逾越的极限所谓完美的习惯，是舒适空间的心情定格！临江花园：经典生活品质风景中的舞台美林别墅：源欧美经典纯自然空间住原味别墅赏园林艺术淡雅怡景温馨自然钱江时代：核心时代，核心生活核心位置创意空间优雅规划人文景观财富未来城市精神，自然风景，渗透私人空间泰达时尚广场：是球场更是剧场城市经济活力源时尚天津水舞中国未来都会休闲之居创意时尚天天嘉年华健康快乐新境界商旅新天地缔造好生意城市运营战略联盟，参与协作，多方共赢华龙碧水豪园：浪漫一次，相守一生东方莱茵：品鉴品位宜家宜人建筑一道贵族色彩品鉴一方美学空间品位一份怡然自得荡漾一股生命活力坐拥一处旺地静宅体会一种尊崇感受常青花园（新康苑）：新康苑生活感受凌驾常规大非凡生活领域成功人士的生活礼遇拥有与自己身份地位相等的花园社区在属于自己的宴会餐厅里会宾邀朋只与自己品味爱好相同的成功人士为邻孩子的起步就与优越同步酒店式物管礼遇拥有[一屋两公园前后是氧吧]的美极环境水木清华：住在你心里福星惠誉（金色华府）：金色华府，市府街才智名门——释放生命的金色魅力真正了解一个人，要看他的朋友，看他的对手。
沉降观测点布置示意图全

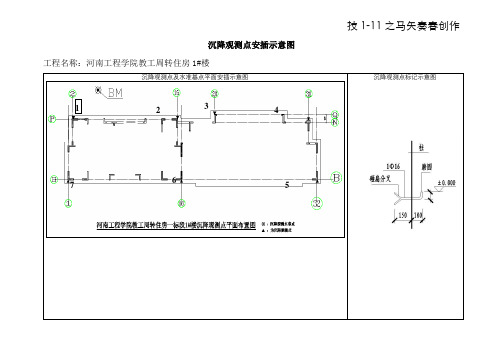

技1-11 之马矢奏春创作沉降观测点安插示意图工程名称：河南工程学院教工周转住房1#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图164 325 7施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点安插示意图工程名称：河南工程学院教工周转住房2#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111 123 456 78沉降观测点安插示意图工程名称：河南工程学院教工周转住房3#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者：1 23 4567年月日技1-11沉降观测点安插示意图工程名称：河南工程学院教工周转住房4#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111 23 4567沉降观测点安插示意图工程名称：河南工程学院教工周转住房5#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者：1 234567年月日技1-11沉降观测点安插示意图工程名称：河南工程学院教工周转住房6#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111 234沉降观测点安插示意图工程名称：河南工程学院教工周转住房7#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者：1234567年月日技1-11沉降观测点安插示意图工程名称：河南工程学院教工周转住房8#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111 234沉降观测点安插示意图工程名称：河南工程学院教工周转住房9#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者：12 3456年月日技1-11沉降观测点安插示意图工程名称：河南工程学院教工周转住房10#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111 23456 7沉降观测点安插示意图工程名称：河南工程学院教工周转住房23#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者：1234年月日技1-11沉降观测点安插示意图工程名称：河南工程学院教工周转住房25#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日1 234。
沉降观测点布置示意图全之欧阳治创编
技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房1#楼欧阳治创编 2021.03.10 欧阳治创编 2021.03.10沉降观测点及水准基点平面布置示意图沉降观测点标志示意图164 3257欧阳治创编 2021.03.10 欧阳治创编 2021.03.10施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房2#楼欧阳治创编 2021.03.10 欧阳治创编 2021.03.10欧阳治创编 2021.03.10 欧阳治创编 2021.03.10 沉降观测点及水准基点平面布置示意图沉降观测点标志示意图1 123 456 78施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房3#楼欧阳治创编 2021.03.10 欧阳治创编 2021.03.10欧阳治创编 2021.03.10 欧阳治创编 2021.03.10 沉降观测点及水准基点平面布置示意图沉降观测点标志示意图1 2 3 4 56 7施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房4#楼欧阳治创编 2021.03.10 欧阳治创编 2021.03.10沉降观测点及水准基点平面布置示意图沉降观测点标志示意图3 41 2567欧阳治创编 2021.03.10 欧阳治创编 2021.03.10施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房5#楼欧阳治创编 2021.03.10 欧阳治创编 2021.03.10欧阳治创编 2021.03.10 欧阳治创编 2021.03.10 沉降观测点及水准基点平面布置示意图沉降观测点标志示意图 1 2 3 4 56 7施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房6#楼欧阳治创编 2021.03.10 欧阳治创编 2021.03.10沉降观测点及水准基点平面布置示意图沉降观测点标志示意图1 243欧阳治创编 2021.03.10 欧阳治创编 2021.03.10施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房7#楼欧阳治创编 2021.03.10 欧阳治创编 2021.03.10沉降观测点及水准基点平面布置示意图沉降观测点标志示意图1234567欧阳治创编 2021.03.10 欧阳治创编 2021.03.10施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房8#楼欧阳治创编 2021.03.10 欧阳治创编 2021.03.10沉降观测点及水准基点平面布置示意图沉降观测点标志示意图1 243欧阳治创编 2021.03.10 欧阳治创编 2021.03.10施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房9#楼欧阳治创编 2021.03.10 欧阳治创编 2021.03.10沉降观测点及水准基点平面布置示意图沉降观测点标志示意图12 3465欧阳治创编 2021.03.10 欧阳治创编 2021.03.10施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房10#楼欧阳治创编 2021.03.10 欧阳治创编 2021.03.10欧阳治创编 2021.03.10 欧阳治创编 2021.03.10 沉降观测点及水准基点平面布置示意图沉降观测点标志示意图 1 2 3 4 56 7施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房23#楼欧阳治创编 2021.03.10 欧阳治创编 2021.03.10沉降观测点及水准基点平面布置示意图沉降观测点标志示意图2143欧阳治创编 2021.03.10 欧阳治创编 2021.03.10施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房25#楼欧阳治创编 2021.03.10 欧阳治创编 2021.03.10沉降观测点及水准基点平面布置示意图沉降观测点标志示意图1 234欧阳治创编 2021.03.10 欧阳治创编 2021.03.10施工单位：河南六建建筑集团有限公司（章）制图者：年月日欧阳治创编 2021.03.10 欧阳治创编 2021.03.10。
沉降观测示意图
沉降观测示意图
工程名称：杭政储出2014.3号地块商品住宅（设配套公建）
沉降观测点及水准点平面布置示意图：5#楼
水准点根据建设单位提供的TBM1=4.170m为基准点。
沉降观测点标志示意图：
说明：
沉降观测点的埋设采用植筋的方式将直径12的观测点植入图纸设计的位置。
制图者：丁彩云制图日期：2015年6月19日
沉降观测示意图
工程名称：杭政储出2014.3号地块商品住宅（设配套公建）
沉降观测点及水准点平面布置示意图：6#楼
水准点沉降观测点标志示意图：
说明：
沉降观测点的埋设采用植筋的方式将直径12的观测点植入图纸设计的位置。
制图者：丁彩云制图日期：2015年6月19日
沉降观测示意图
工程名称：杭政储出2014.3号地块商品住宅（设配套公建）
沉降观测点及水准点平面布置示意图：1#楼
水准点根据建设单位提供的TBM2=4.170m为基准点。
沉降观测点标志示意图：
说明：
沉降观测点的埋设采用植筋的方式将直径12的观测点植入图纸设计的位置。
制图者：丁彩云制图日期：2015年6月19日
沉降观测示意图
工程名称：杭政储出2014.3号地块商品住宅（设配套公建）
沉降观测点及水准点平面布置示意图：2#楼
水准点根据建设单位提供的TBM1=4.170m为基准点。
沉降观测点标志示意图：
说明：
沉降观测点的埋设采用植筋的方式将直径12的观测点植入图纸设计的位置。
制图者：丁彩云制图日期：2015年6月19日
工程名称：杭政储出2014.3号地块商品住宅（设配套公建）
沉降观测点及水准点平面布置示意图：5#楼
水准点根据建设单位提供的TBM1=4.170m为基准点。
沉降观测点标志示意图：
说明：
沉降观测点的埋设采用植筋的方式将直径12的观测点植入图纸设计的位置。
制图者：丁彩云制图日期：2015年6月19日
沉降观测示意图
工程名称：杭政储出2014.3号地块商品住宅（设配套公建）
沉降观测点及水准点平面布置示意图：6#楼
水准点沉降观测点标志示意图：
说明：
沉降观测点的埋设采用植筋的方式将直径12的观测点植入图纸设计的位置。
制图者：丁彩云制图日期：2015年6月19日
沉降观测示意图
工程名称：杭政储出2014.3号地块商品住宅（设配套公建）
沉降观测点及水准点平面布置示意图：1#楼
水准点根据建设单位提供的TBM2=4.170m为基准点。
沉降观测点标志示意图：
说明：
沉降观测点的埋设采用植筋的方式将直径12的观测点植入图纸设计的位置。
制图者：丁彩云制图日期：2015年6月19日
沉降观测示意图
工程名称：杭政储出2014.3号地块商品住宅（设配套公建）
沉降观测点及水准点平面布置示意图：2#楼
水准点根据建设单位提供的TBM1=4.170m为基准点。
沉降观测点标志示意图：
说明：
沉降观测点的埋设采用植筋的方式将直径12的观测点植入图纸设计的位置。
制图者：丁彩云制图日期：2015年6月19日
沉降观测点布置示意图全
技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房1#楼精品精品沉降观测点及水准基点平面布置示意图沉降观测点标志示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111643257沉降观测点布置示意图沉降观测点及水准基点平面布置示意图沉降观测点标志示意图1 123 456 78施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房3#楼精品精品沉降观测点及水准基点平面布置示意图沉降观测点标志示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111 23 4567沉降观测点布置示意图沉降观测点及水准基点平面布置示意图沉降观测点标志示意图3 41 2567施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房5#楼精品精品沉降观测点及水准基点平面布置示意图沉降观测点标志示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111 234567沉降观测点布置示意图沉降观测点及水准基点平面布置示意图沉降观测点标志示意图1 243施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房7#楼精品精品沉降观测点及水准基点平面布置示意图沉降观测点标志示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111234567沉降观测点布置示意图沉降观测点及水准基点平面布置示意图沉降观测点标志示意图1 243施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房9#楼精品精品沉降观测点及水准基点平面布置示意图沉降观测点标志示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-1112 3456沉降观测点布置示意图沉降观测点及水准基点平面布置示意图沉降观测点标志示意图1 2345 67施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点布置示意图工程名称：河南工程学院教工周转住房23#楼精品精品沉降观测点及水准基点平面布置示意图沉降观测点标志示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111234沉降观测点布置示意图沉降观测点及水准基点平面布置示意图沉降观测点标志示意图1 243施工单位：河南六建建筑集团有限公司（章）制图者：年月日如有侵权请联系告知删除，感谢你们的配合！精品。
