变频器电机过载的原因及解决方法变频器是一种用于电机控制的设备，通过改变电源的频率和电压，可以实现电机的变速调节。
然而，在使用变频器控制电机时，有时可能会遇到电机过载的问题。
本文将探讨电机过载的原因及解决方法。
一、电机过载的原因：1.过载负载：电机在工作时承载过重的负载，超出了其设计能力，导致过载。
解决方法：检查负载是否符合电机的额定负载，如不符合，需要减小负载或更换更大功率的电机。
2.起动过载：电机在启动时需要承受较大的电流冲击，如果电机的起动过载能力不足，容易引起过载。
解决方法：增加电机的起动过载能力，可以通过增加电容器、调整起动参数等方法来解决。
3.频率过高或过低：变频器控制电机的频率设置不合理，过高或过低都可能导致电机过载。
解决方法：调整变频器的频率设置，使其适合电机的额定工作频率范围。
4.供电电压不稳定：变频器需要稳定的电源供电，如果供电电压过高或过低，都会影响电机的正常工作，甚至引起过载。
解决方法：确保供电电压稳定，可以通过增加稳压器、安装稳压设备等方式解决电源问题。
5.过载保护设置不合理：变频器的过载保护参数设置不合理，或者过载保护功能未启用，都可能导致电机过载。
解决方法：检查变频器的过载保护参数和设置，确保符合电机的工作需求，并确保过载保护功能正常启用。
二、电机过载的解决方法：1.提高电机的功率和负载能力：如果负载超过电机的设计能力，可以考虑更换功率更大的电机，以提高其负载能力。
2.优化负载系统：对于负载过重的情况，可以优化负载系统，减小负载对电机的影响。
例如，在传动装置中增加合适的减速比，减小负载的惯性。
3.调整变频器参数：根据实际工作需求，合理设置变频器的频率、电压、启动参数等，使其适应电机的工作状态，避免过载。
4.安装过载保护设备：在电机控制系统中安装过载保护装置，当电机负载超过其额定负载时，自动切断电源，避免过载损坏电机。
5.定期维护和保养：定期对电机进行维护和保养，检查电机的绝缘情况、轴承润滑等工作，确保电机运行良好，避免因故障引起过载。

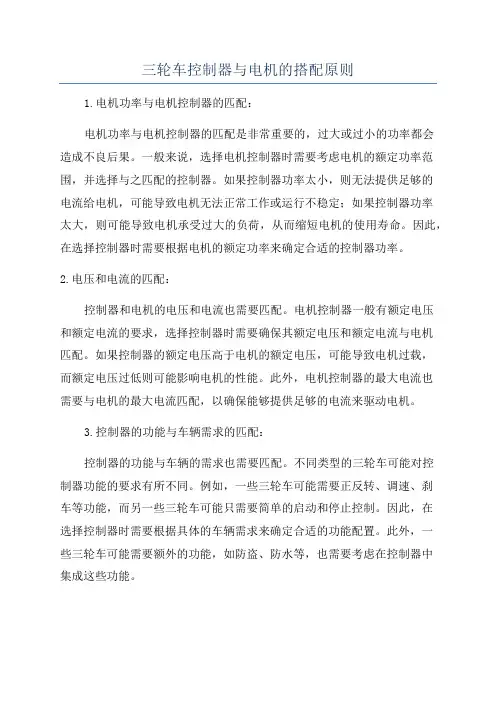

三轮车控制器与电机的搭配原则1.电机功率与电机控制器的匹配：电机功率与电机控制器的匹配是非常重要的，过大或过小的功率都会造成不良后果。
一般来说，选择电机控制器时需要考虑电机的额定功率范围，并选择与之匹配的控制器。
如果控制器功率太小，则无法提供足够的电流给电机，可能导致电机无法正常工作或运行不稳定；如果控制器功率太大，则可能导致电机承受过大的负荷，从而缩短电机的使用寿命。
因此，在选择控制器时需要根据电机的额定功率来确定合适的控制器功率。
2.电压和电流的匹配：控制器和电机的电压和电流也需要匹配。
电机控制器一般有额定电压和额定电流的要求，选择控制器时需要确保其额定电压和额定电流与电机匹配。
如果控制器的额定电压高于电机的额定电压，可能导致电机过载，而额定电压过低则可能影响电机的性能。
此外，电机控制器的最大电流也需要与电机的最大电流匹配，以确保能够提供足够的电流来驱动电机。
3.控制器的功能与车辆需求的匹配：控制器的功能与车辆的需求也需要匹配。
不同类型的三轮车可能对控制器功能的要求有所不同。
例如，一些三轮车可能需要正反转、调速、刹车等功能，而另一些三轮车可能只需要简单的启动和停止控制。
因此，在选择控制器时需要根据具体的车辆需求来确定合适的功能配置。
此外，一些三轮车可能需要额外的功能，如防盗、防水等，也需要考虑在控制器中集成这些功能。
总结起来，三轮车控制器与电机的搭配需要考虑电机功率和电机控制器的匹配、电压和电流的匹配以及控制器的功能与车辆需求的匹配。
选择合适的控制器可以确保电动三轮车的正常运行和性能。

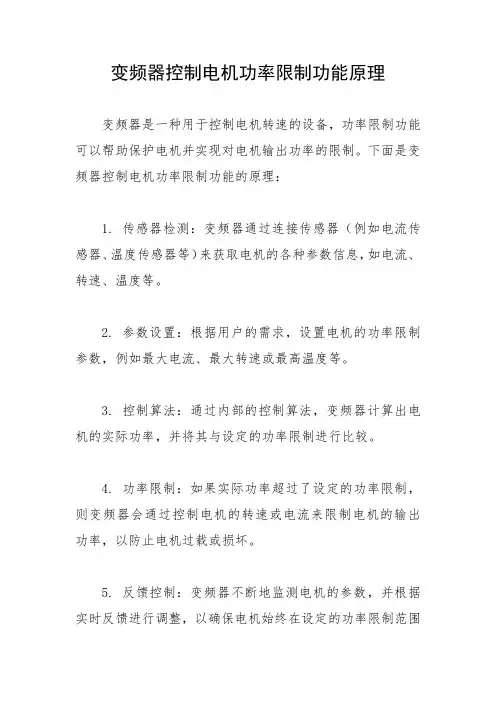

变频器控制电机功率限制功能原理
变频器是一种用于控制电机转速的设备，功率限制功能可以帮助保护电机并实现对电机输出功率的限制。
下面是变频器控制电机功率限制功能的原理：
1. 传感器检测：变频器通过连接传感器（例如电流传感器、温度传感器等）来获取电机的各种参数信息，如电流、转速、温度等。
2. 参数设置：根据用户的需求，设置电机的功率限制参数，例如最大电流、最大转速或最高温度等。
3. 控制算法：通过内部的控制算法，变频器计算出电机的实际功率，并将其与设定的功率限制进行比较。
4. 功率限制：如果实际功率超过了设定的功率限制，则变频器会通过控制电机的转速或电流来限制电机的输出功率，以防止电机过载或损坏。
5. 反馈控制：变频器不断地监测电机的参数，并根据实时反馈进行调整，以确保电机始终在设定的功率限制范围
内工作。
总结起来，变频器控制电机功率限制功能的原理是通过传感器检测电机参数，设置功率限制参数，并根据控制算法进行功率限制，以保护电机并确保其工作在安全范围内。
矢量控制对电机的负载均衡和功率因数的调节矢量控制（Vector Control）技术是一种高级的电机控制技术，通过精确地控制电机的电流和转矩，实现对电机的负载均衡和功率因数的调节。
本文将介绍矢量控制的原理和应用，并探讨其在电机控制领域的重要性。
一、矢量控制的原理矢量控制基于对电机的数学模型和空间矢量运算，通过分解电流和转矩成两个正交轴上的分量，实现电机运行状态的精确控制。
在传统的矢量控制方法中，电流与磁通的空间矢量关系是线性的，可以通过直接变换得到。
为了实现电机的负载均衡和功率因数的调节，现代矢量控制往往引入了电压矢量控制的思想。
通过改变电压的大小和相位，可以实现对电机电流和转矩的控制，进而实现负载均衡和功率因数调节的目的。
二、负载均衡的调节负载均衡是指在多个并联工作的电机中，使其负载均匀分配，以确保各电机工作状态的平衡和稳定。
传统的负载均衡方法往往依赖于对电机参数的精确测量和调节，繁琐且效果有限。
而采用矢量控制技术，可以通过控制入口电压矢量的大小和相位差，来实现对电机的负载均衡。
通过监测电机的转速和负载信息，控制算法可以计算出合适的入口电压矢量，实现电机的负载均衡调节。
这种方法通过矢量控制技术的高精度和快速响应性，可以使电机系统在负载变化时保持稳定的运行状态。
三、功率因数的调节功率因数是指电源输入设备所提供的有用功率与所需输入电源的总功率之比。
功率因数高的系统能更好地利用电能，提高能源利用效率。
传统的功率因数调节方法主要依靠电容器的并联或串联来实现，但是该方法在对电压不稳定或电流波动较大的情况下效果不佳。
矢量控制技术可以通过精确控制电机的电流和转矩来实现功率因数的调节。
通过改变电压矢量的相位差和大小，可以调整电机的有功功率和无功功率的分配，从而实现功率因数的调节。
这种方法不仅可以提高系统的响应速度和稳定性，还可以减少对电容器的依赖，降低系统的成本和体积。
四、矢量控制的应用矢量控制技术在众多领域中有着广泛的应用。

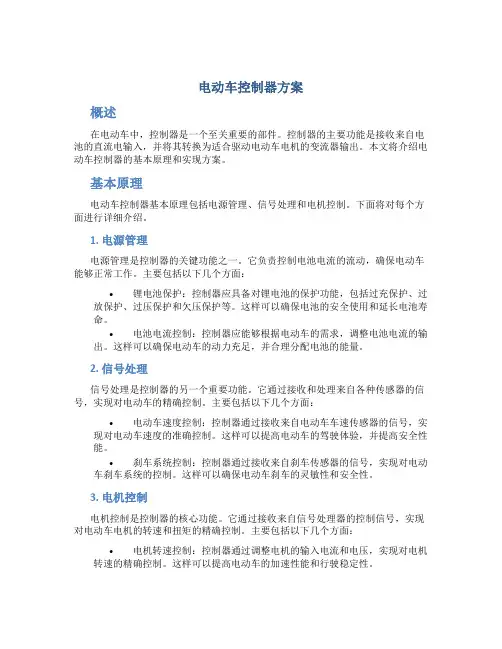

电动车控制器方案概述在电动车中，控制器是一个至关重要的部件。
控制器的主要功能是接收来自电池的直流电输入，并将其转换为适合驱动电动车电机的变流器输出。
本文将介绍电动车控制器的基本原理和实现方案。
基本原理电动车控制器基本原理包括电源管理、信号处理和电机控制。
下面将对每个方面进行详细介绍。
1. 电源管理电源管理是控制器的关键功能之一。
它负责控制电池电流的流动，确保电动车能够正常工作。
主要包括以下几个方面：•锂电池保护：控制器应具备对锂电池的保护功能，包括过充保护、过放保护、过压保护和欠压保护等。
这样可以确保电池的安全使用和延长电池寿命。
•电池电流控制：控制器应能够根据电动车的需求，调整电池电流的输出。
这样可以确保电动车的动力充足，并合理分配电池的能量。
2. 信号处理信号处理是控制器的另一个重要功能。
它通过接收和处理来自各种传感器的信号，实现对电动车的精确控制。
主要包括以下几个方面：•电动车速度控制：控制器通过接收来自电动车车速传感器的信号，实现对电动车速度的准确控制。
这样可以提高电动车的驾驶体验，并提高安全性能。
•刹车系统控制：控制器通过接收来自刹车传感器的信号，实现对电动车刹车系统的控制。
这样可以确保电动车刹车的灵敏性和安全性。
3. 电机控制电机控制是控制器的核心功能。
它通过接收来自信号处理器的控制信号，实现对电动车电机的转速和扭矩的精确控制。
主要包括以下几个方面：•电机转速控制：控制器通过调整电机的输入电流和电压，实现对电机转速的精确控制。
这样可以提高电动车的加速性能和行驶稳定性。
•电机扭矩控制：控制器通过调整电机的输入电流，实现对电机扭矩的精确控制。
这样可以提高电动车的爬坡能力和荷载能力。
实现方案为了实现上述基本原理，可以采用以下方案：1. 控制器硬件控制器硬件主要包括主控芯片、功率器件和外围电路。
•主控芯片：选择一款高性能的微控制器作为主控芯片，例如STM32系列。
该芯片具有强大的计算能力和丰富的外设接口，可以满足电动车控制器的需求。
电机的设计及改造方案
电机的设计及改造方案分为以下几个方面：
1. 选型设计：根据应用需求确定电机的功率、转速、扭矩等参数，选择合适的电机类型，如直流电机、交流电机、步进电机等。
同时，还需要考虑电机的尺寸和重量等因素，确保适配性和可靠性。
2. 磁路设计：根据电机的选型确定电机的铁心材料、磁路结构和槽型等设计参数，在保证电机磁路的稳定性和效率的基础上，尽可能减小电机的能耗和散热。
3. 绕组设计：根据电机的选型确定绕组的类型、材料、截面积、匝数和分布等参数。
绕组的设计要考虑到电机的额定电流、功率因数、效率等要求，尽可能减小电机的电阻和铜损，并提高电机的输出功率。
4. 控制系统设计：根据电机的选型和应用需求，设计合适的控制系统，如速度控制系统、位置控制系统、力控制系统等。
同时，还需要考虑电机的保护控制、通信接口和编码器等功能，以提高电机的安全性和可控性。
5. 效率优化改造：对现有电机进行改造，以提高电机的功率因数和效率。
可以采取控制系统的优化改造、磁路和绕组的优化改造等方式，减小电机的电阻和铜损，提高电机的功率输出和能量利用率。
6. 节能改造：对现有电机进行节能改造，以减小电机的能耗和
环境污染。
可以采取替换高效电机、优化电机运行工况、改善电机绕组和磁路等方式，降低电机的运行成本和环境影响。
总之，电机的设计及改造方案需要考虑到选型设计、磁路设计、绕组设计、控制系统设计、效率优化改造和节能改造等因素。
通过合理的设计和改造，可以提高电机的性能和可靠性，降低电机的能耗和环境影响。
电机与变频器的功率匹配研究电机在现代工业中扮演着重要的角色，而变频器作为电机的控制设备，在确保电机正常运行的同时，还能进一步提高电机的效率。
电机与变频器之间的功率匹配是保证电机运行平稳的关键因素之一。
本文将探讨电机与变频器功率匹配的相关问题，并提出一些解决方案。
首先，我们需要了解电机的功率特性。
电机的功率一般分为额定功率和最大功率两种类型。
额定功率是指电机正常运行时所需的功率，而最大功率则是指电机达到瞬时最大负载时所需的功率。
变频器则是根据电机的功率需求来控制电机的转速和转矩。
因此，电机与变频器的功率匹配是指变频器输出功率与电机的功率需求相匹配，以确保电机正常运行。
在进行电机与变频器的功率匹配时，我们需要考虑以下几个因素：1. 电机的额定功率与变频器的输出功率：变频器的输出功率应该略大于电机的额定功率，以保证在电机正常运行时有足够的功率供应。
然而，输出功率过大也会导致能源的浪费和变频器的过负荷运行。
因此，我们需要根据电机的额定功率来选择合适的变频器。
2. 变频器的控制方式：变频器的控制方式有开环控制和闭环控制两种。
开环控制是指变频器根据输入的频率和转矩命令来控制电机，但无法实时地感知电机的转速和转矩。
闭环控制则是在开环控制的基础上，通过反馈装置实时地感知电机的转速和转矩，并根据这些信息来调整变频器的输出。
闭环控制能够更准确地匹配电机的功率需求，提高电机的运行效率。
3. 变频器的节能效果：变频器可以通过改变电机的转速来实现节能效果。
在电机负载较轻的情况下，可以通过降低电机的转速来减少能源的消耗。
而在电机负载较重的情况下，可以通过提高电机的转速来提高生产效率。
因此，变频器的节能效果也需要考虑在内。
为了更好地实现电机与变频器的功率匹配，我们可以采取以下解决方案：1. 对电机进行系统的功率分析：首先，我们需要对电机进行系统的功率分析，包括额定功率和最大功率等指标的测算。
这样可以更准确地确定电机的功率需求，为选择合适的变频器提供参考。
TI电机控制解决方案1.高效性：TI电机控制解决方案采用先进的电机控制算法和技术，可以实现高效率的电机控制。
这意味着电机的功率输出可以最大限度地利用，从而提高系统性能和效率。
2.精确性：TI电机控制解决方案提供了精确的电机控制。
通过使用先进的传感器和反馈控制技术，可以实现对电机运行的精确控制。
这使得电机可以按照既定的参数和模式进行工作，从而满足不同应用场景的需求。
3.可靠性：TI电机控制解决方案是基于成熟的技术和可靠的硬件平台构建的。
这使得电机控制系统具有较高的稳定性和可靠性，可以在各种环境条件下稳定运行。
4.灵活性：TI电机控制解决方案具有很高的灵活性，可以根据不同的应用场景进行定制和配置。
这意味着用户可以根据其具体需求调整电机控制系统的参数和功能，以便最佳地满足其需求。
1.传感器技术：传感器是用于测量电机运行状态和参数的设备。
TI电机控制解决方案采用了先进的传感器技术，可以实时测量电机的转速、转矩、温度等参数，从而提供准确的反馈控制信号。
2.PID控制算法：PID控制算法是一种常用的电机控制算法。
它基于对电机的测量和期望值，通过比较两者的差异来调整电机的控制信号。
TI电机控制解决方案采用了改进的PID控制算法，以提高电机控制的精确性和稳定性。
3.PWM调制技术：PWM调制技术是一种通过调整电机供电电压的方式来控制电机转速的方法。
TI电机控制解决方案使用PWM调制技术，可以实现对电机转速的精确控制。
4.动态调整技术：动态调整技术是一种自适应控制技术，可以根据电机运行的实际情况动态调整控制参数。
TI电机控制解决方案采用了动态调整技术，可以根据电机的负载情况和运行参数来调整控制算法和控制信号，以获得最佳的性能和效率。
TI电机控制解决方案可以应用于各种不同的电机控制场景，包括工业自动化、电动汽车、机器人等领域。
通过采用TI电机控制解决方案，用户可以实现电机的高效、精确、可靠和灵活的控制，从而提高系统性能和效率，降低能耗和成本，并满足不同应用场景的需求。
专业资料电机简要学习手册2015-2-3一、直流电机原理与控制方法1直流电机简介直流电机（DM）是指能将直流电能转换成机械能（直流电动机）或将机械能转换成直流电能（直流发电机）的旋转电机。
它是能实现直流电能和机械能互相转换的电机。
当它作电动机运行时是直流电动机，将电能转换为机械能；作发电机运行时是直流发电机，将机械能转换为电能。
直流电机由转子（电枢）、定子（励磁绕组或者永磁体）、换向器、电刷等部分构成，以其良好的调速性能以至于在矢量控制出现以前基本占据了电机控制领域的整座江山。
但随着交流电机控制技术的发展，直流电机的弊端也逐渐显现，在很多领域都逐渐被交流电机所取代。
但如今直流电机仍然占据着不可忽视的地位，广泛用于对调速要求较高的生产机械上，如轧钢机、电力牵引、挖掘机械、纺织机械，龙门刨床等等，所以对直流电机的了解和研究仍然意义重大。
2 直流电动机基本结构与工作原理2.1 直流电机结构如下图，是直流电机结构图，电枢绕组通过换向器流过直流电流与定子绕组磁场发生作用，产生转矩。
定子按照励磁可分为直励，他励，复励。
电枢产生的磁场会叠加在定子磁场上使得气隙主磁通产生一个偏角，称为电枢反应，通常加补偿绕组使磁通畸变得以修正。
2.2 直流电机工作原理如图所示给两个电刷加上直流电源，如上图（a）所示，则有直流电流从电刷A 流入，经过线圈abcd，从电刷B 流出，根据电磁力定律，载流导体ab和cd收到电磁力的作用，其方向可由左手定则判定，两段导体受到的力形成了一个转矩，使得转子逆时针转动。
如果转子转到如上图（b）所示的位置，电刷A 和换向片2接触，电刷B 和换向片1接触，直流电流从电刷A 流入，在线圈中的流动方向是dcba，从电刷B 流出。
此时载流导体ab和cd受到电磁力的作用方向同样可由左手定则判定，它们产生的转矩仍然使得转子逆时针转动。
这就是直流电动机的工作原理。
外加的电源是直流的，但由于电刷和换向片的作用，在线圈中流过的电流是交流的，其产生的转矩的方向却是不变的。

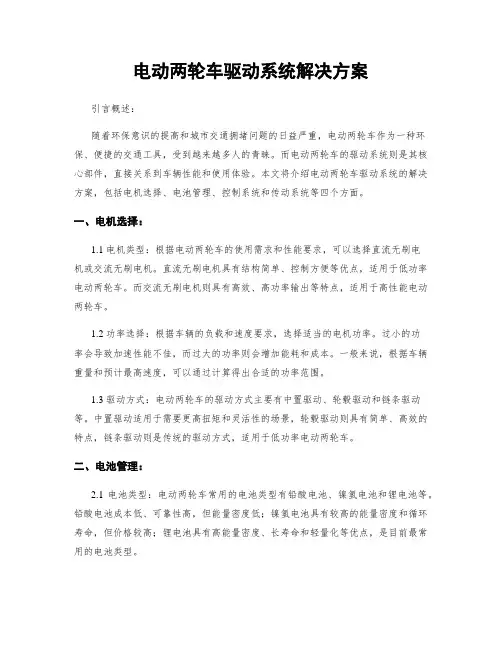

电动两轮车驱动系统解决方案引言概述：随着环保意识的提高和城市交通拥堵问题的日益严重，电动两轮车作为一种环保、便捷的交通工具，受到越来越多人的青睐。
而电动两轮车的驱动系统则是其核心部件，直接关系到车辆性能和使用体验。
本文将介绍电动两轮车驱动系统的解决方案，包括电机选择、电池管理、控制系统和传动系统等四个方面。
一、电机选择：1.1 电机类型：根据电动两轮车的使用需求和性能要求，可以选择直流无刷电机或交流无刷电机。
直流无刷电机具有结构简单、控制方便等优点，适用于低功率电动两轮车。
而交流无刷电机则具有高效、高功率输出等特点，适用于高性能电动两轮车。
1.2 功率选择：根据车辆的负载和速度要求，选择适当的电机功率。
过小的功率会导致加速性能不佳，而过大的功率则会增加能耗和成本。
一般来说，根据车辆重量和预计最高速度，可以通过计算得出合适的功率范围。
1.3 驱动方式：电动两轮车的驱动方式主要有中置驱动、轮毂驱动和链条驱动等。
中置驱动适用于需要更高扭矩和灵活性的场景，轮毂驱动则具有简单、高效的特点，链条驱动则是传统的驱动方式，适用于低功率电动两轮车。
二、电池管理：2.1 电池类型：电动两轮车常用的电池类型有铅酸电池、镍氢电池和锂电池等。
铅酸电池成本低、可靠性高，但能量密度低；镍氢电池具有较高的能量密度和循环寿命，但价格较高；锂电池具有高能量密度、长寿命和轻量化等优点，是目前最常用的电池类型。
2.2 电池管理系统：为了确保电池的安全和性能，电动两轮车需要配备电池管理系统（BMS）。
BMS可以监测电池的电压、温度和电流等参数，实现充放电控制、均衡管理和故障保护等功能，提高电池的使用寿命和安全性。
2.3 充电设施：电动两轮车的充电设施也是解决方案的一部分。
充电设施的建设需要考虑充电桩的布局和配套设施，以便用户能够方便地进行充电。
三、控制系统：3.1 控制器选择：电动两轮车的控制器是控制驱动系统的核心部件，负责控制电机的运行和车辆的行驶。
变频器常见故障及解决方案变频器是工业自动化领域中广泛应用的设备，主要用于调节电机转速和输出功率。
虽然变频器具有很高的稳定性和可靠性，但是在使用过程中仍然会出现一些常见故障。
下面将介绍一些变频器常见故障及其解决方案。
一、变频器电路故障1. 短路短路是变频器中常见的故障之一，通常是因为绝缘损坏或元器件故障导致。
解决方法包括检查电缆是否能够正常通电，检查电源线和控制线是否短路，更换损坏的元器件等。
2. 开路开路也是变频器中常见的故障之一，通常是电路连接不良或失修造成的。
解决方法包括检查连接线和插头是否正常，重新固定接线端子等。
3. 电源故障电源故障是变频器中比较严重的故障，通常会导致整个系统的瘫痪。
解决方法包括检查电源线是否正常、更换损坏的电源等。
二、软件故障1. 程序错误程序错误是变频器软件故障中常见的问题之一，通常是因为程序编写错误或调试不足造成。
解决方法包括检查程序语法、重新编写程序等。
2. 控制错误控制错误通常会导致变频器对电机的控制失效，不能正常输出信号。
解决方法包括检查参数设置、重新定义驱动控制方法等。
三、机械故障1. 轴承故障轴承故障通常是因为轴承损坏或过度磨损导致，会导致电机转速不稳定或无法启动。
解决方法包括更换损坏的轴承。
2. 轴向偏移轴向偏移通常是因为轴承安装不当或电机不平衡导致，会导致电机运行不稳定、振动强烈等故障。
解决方法包括重新安装轴承、调整电机平衡等。
3. 内部杂物变频器内部杂物会导致电机运行不稳定、振动强烈等故障。
解决方法包括清理变频器内部杂物，保持设备干净卫生。
四、环境故障1. 温度过高格力变频器及其它品牌的变频器工作温度一般在0℃－60℃之间，如果超过这个范围会导致变频器失效。
解决方法包括使用散热器进行散热、降低环境温度等。
2. 潮湿潮湿环境下容易导致电子元器件短路或锈蚀，导致变频器失效。
解决方法包括使用防潮罩、加强设备维护等。
总之，变频器的故障原因复杂多样，需要根据具体情况进行综合分析和解决。
电动自行车用电机的功率与效率优化电动自行车作为一种环保、低碳的交通工具，日益受到人们的青睐。
电机是电动自行车的核心部件之一，决定了车辆的性能、续航能力和驾驶体验。
在提升电动自行车的性能和续航能力方面，优化电机的功率和效率是一个重要的研究课题。
本文将从不同角度探讨电动自行车用电机的功率与效率优化的方法与技术。
首先，要优化电动自行车用电机的功率，需要从以下几个方面进行考虑。
一、电机参数的设计与优化电机的参数设计是影响功率输出的关键因素。
在电机的设计过程中，需要根据车辆的需求选择合适的电机类型、电压等级和额定功率。
不同的电机类型具有不同的特点，例如直流电机和交流电机在转矩产生、功率输出和响应速度等方面存在差异。
通过准确估计车辆的行驶需求，选择适当的电机参数，可以提高电机的功率输出，提升整车的性能。
二、电机控制算法的优化电机控制算法是电动自行车性能优化的关键。
通过优化控制算法，可以实现电机的高效工作，提高功率输出。
常见的电机控制算法包括基于传统控制理论的PID 控制和基于先进控制理论的模型预测控制等。
这些控制算法可以根据不同的需求和性能指标进行优化，实现电机功率的最大化。
三、电机的冷却系统设计高功率的电机在工作过程中会产生大量的热量，如果不及时散热，会导致电机过热而损坏。
因此，设计有效的冷却系统对于电机功率的优化至关重要。
常用的电机冷却方式包括空气冷却和液冷却。
通过合理设计冷却系统的散热片、冷却风扇、散热液等，可以有效提升电机的功率输出和寿命。
接下来，我们将探讨电动自行车用电机的效率优化的相关方法与技术。
一、电机的磁路设计与优化电机效率的提高与电机的磁路设计密切相关。
在电机的磁路设计中，需要考虑铁心材料的选择、线圈匝数和设计、磁通密度等因素。
通过合理设计电机磁路，减小磁阻和铁损，可以提高电机的转换效率。
二、电机的电路设计与优化电机的电路设计对电机效率的提升也有重要影响。
在电机的电路设计过程中，需要考虑电机的电流和电压特性，选择合适的电流传感器和电压传感器。
伺服电机的电流控制技术和功率匹配原则伺服电机是一种专门用于精确控制位置和速度的电机。
它被广泛应用于自动化、机器人、数控机床、飞行器等领域。
在伺服电机的控制中，电流控制和功率匹配是非常重要的技术。
接下来将会从以下几个方面阐述伺服电机的电流控制技术和功率匹配原则。
一、电流控制技术伺服电机的电流控制是通过调节电机绕组的电流来实现对电机的速度和位置进行精确控制的技术。
负载变化或外部干扰会引起电机电流发生变化，从而对电机的速度和位置控制产生负面影响。
因此，为确保伺服电机的运行精度，必须采用合适的电流控制技术。
目前，常用的电流控制技术包括电流闭环控制和电流开环控制。
1. 电流闭环控制电流闭环控制是指通过反馈电机电流的实际值与设定值之间的差别来调节电流控制器输出，以实现对电机电流进行调节的控制方式。
它具有响应速度快、抗负载能力强、精度高等优点。
因此，在对伺服电机精确控制要求严格的场合，电流闭环控制是首选的控制方式。
2. 电流开环控制电流开环控制是指在没有反馈的情况下直接控制电机电流的控制方式。
它的实现过程简单，成本低，但是在控制精度上较电流闭环控制要差一些。
因此，电流开环控制适用于对控制精度要求不高的场合。
二、功率匹配原则伺服电机的功率匹配原则是指在负载发生变化的情况下，电机的功率输出能够满足负载的要求。
当负载增大时，必须增加电机的功率输出，否则就会影响到电机控制的稳定性和准确性。
因此，电机的功率匹配是伺服电机控制中不可忽视的一个方面。
1. 选择合适的伺服电机在伺服电机的选择上，首要考虑的是电机的功率，应该根据负载要求的最大功率来选择电机。
如果选择功率太小的电机，会导致电机不能满足负载要求；如果选择功率太大的电机，虽然满足负载要求，但是电机无法发挥最佳效能，浪费能源和资源。
2. 进行负载测试和调整在实际应用中，我们应该进行负载测试，以确保伺服电机的功率输出能够满足负载的要求。
如果测试结果与需求不符，就需要对伺服电机进行调整和改进，以适应实际的控制需求。
电动自行车控制器的功率分配与协调控制策略电动自行车的市场份额不断扩大，越来越多的消费者选择电动自行车作为他们日常通勤的交通工具。
作为电动自行车的核心部件，电动自行车控制器的功率分配与协调控制策略对其性能和稳定性起着至关重要的作用。
本文将介绍电动自行车控制器的功率分配原理，探讨协调控制策略的设计与优化。
1. 功率分配原理电动自行车控制器的功率分配是指将电池的电能以符合骑行需求的方式分配到电动机和其他辅助系统上。
功率分配的原理是通过控制器中的电机驱动算法，通过提供适当的电流给电动机，实现对电动机的转矩与速度的控制。
在功率分配过程中，控制器需要考虑以下几个关键因素：- 转速需求：根据用户输入的信号或其他传感器的反馈，控制器需要感知当前需要的转速。
- 动力需求：控制器需要根据转速需求和骑行环境的特点，计算出所需的电流，以提供足够的动力。
- 电池能量状态：控制器需要实时监测电池的能量状态，根据电池的剩余能量进行功率分配调整。
2. 协调控制策略的设计与优化协调控制策略的设计是为了在电动自行车骑行过程中实现最佳的功率分配和控制性能。
以下为几种经典的控制策略：2.1 比例-积分-微分(PID)控制策略PID控制策略是最基本的控制器设计方法之一，它根据当前系统的误差、误差积分以及误差微分来调整输出。
在电动自行车中，PID控制器可以根据骑行需求和电池状态实时调整电动机的转矩和速度。
通过不断地调整PID参数，可以优化控制器的性能。
2.2 最大功率点追踪(MPPT)控制策略MPPT控制策略旨在在给定的骑行条件下，通过精确追踪电池的最大功率点来最大限度地提高电动自行车的性能。
该策略通过实时监测和调整电池、电动机和负载之间的功率传输，以实现功率的最优分配。
通过使用高效的MPPT算法，可以提高电动自行车的续航里程和加速性能。
2.3 能量回收控制策略能量回收控制策略是指将电动自行车的减速和制动过程中产生的能量回收到电池中，以提高电池的使用效率和续航里程。
电机控制中功率因数调节方法与电流振荡控制技术剖析电机控制系统在实际工业应用中扮演着至关重要的角色。
功率因数调节方法和电流振荡控制技术是提高电机控制系统性能的关键因素。
本文将对这两个技术进行深入剖析，介绍其原理、应用以及优缺点。
一、功率因数调节方法功率因数是衡量电机控制系统电能利用率的重要指标。
在传统电机控制系统中，电机负载变动时容易引起功率因数波动。
功率因数调节方法的目标是通过优化电机负载，使得电机系统能够实现高效能利用。
1. 静态功率因数补偿方法静态功率因数补偿方法是通过并联装置改善功率因数，常见的包括电容器补偿、静态同步补偿等。
电容器补偿通过并联电容器来提高系统的功率因数。
静态同步补偿则通过与电网实时同步的装置来改变电机的磁场，从而达到功率因数校正的目的。
2. 动态功率因数补偿方法动态功率因数补偿方法是通过控制电机转子磁场的幅值和相位，实现对功率因数的快速调节。
常见的动态功率因数补偿方法有电流反馈补偿、电压反馈补偿等。
电流反馈补偿通过检测电流的波形，根据参考电流信号调整转子磁场的幅值和相位，从而实现功率因数的调节。
电压反馈补偿方法则是根据电网电压的波形来调整转子磁场，使得电机系统能够实时跟踪电网电压，实现功率因数的补偿。
以上两种方法各有优缺点。
静态功率因数补偿方法简单易实施，但对于动态负载变化无法做出即时响应；动态功率因数补偿方法可以实现快速响应，但需要复杂的控制算法和电路设计。
二、电流振荡控制技术电流振荡是电机控制系统中常见的问题之一。
电流振荡会导致电机的工作效率下降，甚至损坏电机设备。
电流振荡控制技术的目标是减小电流的振荡幅度，提高电机控制系统的稳定性和效率。
1. PID控制器PID控制器是电流振荡控制中常用的方法之一。
PID控制器通过比较实际电流和目标电流的差距，根据比例、积分和微分算法生成控制信号，从而调整电机转子磁场的幅值和相位。
PID控制器具有结构简单、调节方便的优点，但需要准确的参数调整以实现良好的控制效果。
《电机与电气控制》课程思政教学案例一、教学目标1. 知识与技能：学生能够掌握电机与电气控制的基本概念、原理和方法，能够运用所学知识解决实际问题。
2. 过程与方法：通过案例分析、实践操作等方式，培养学生的分析问题和解决问题的能力。
3. 情感态度价值观：通过课程思政，引导学生树立正确的职业观、质量观和安全意识，培养良好的职业道德和职业素养。
二、教学内容与安排本课程主要内容包括电机的基本原理、种类和应用，电气控制的基本概念、原理和方法，以及电机与电气控制的实际应用案例。
具体安排如下：1. 电机的基本原理和种类（第1-2课时）2. 电气控制的基本概念和原理（第3-4课时）3. 电机与电气控制的实际应用案例分析（第5-6课时）4. 课程总结与思考（第7课时）三、思政元素融入方式1. 引导学生树立正确的职业观：在教学中，强调职业素养和职业道德的重要性，让学生认识到只有具备高度的责任心和良好的职业素养才能成为一名优秀的电气控制工程师。
2. 培养安全意识：在教学中，强调电气控制中的安全问题，让学生认识到安全是工作的重中之重，严格遵守安全操作规程是每个电气工程师的基本素质。
3. 弘扬工匠精神：在教学中，强调精益求精、追求卓越的工匠精神，让学生认识到只有不断努力、不断学习、不断提高才能成为一名优秀的电气控制工程师。
四、教学案例与分析案例一：电机选择与安装案例问题：某企业需要为新生产线的输送带选择合适的电机，同时需要考虑电机的功率、转速、电压等参数，以及电机的安装环境等因素。
要求学生对该问题进行合理的分析和解决方案。
分析：在本案例中，学生需要综合运用电机的基本原理和电气控制的基本知识，包括电机的功率计算、转速选择、电压匹配等。
同时，还需要考虑电机的安装环境对电机性能的影响，如温度、湿度、振动等。
解决方案需要综合考虑电机的性能参数、安装环境和企业成本等多个因素，最终选择合适的电机并制定合理的安装方案。
通过本案例，引导学生树立正确的职业观和良好的质量意识，让学生认识到作为一名电气工程师，需要具备综合分析问题和解决问题的能力，同时还需要考虑多种因素，最终选择最优方案。
电机驱动解决方案一、背景介绍电机驱动解决方案是为了满足不同领域中的电机驱动需求而设计的一种解决方案。
电机驱动系统广泛应用于工业自动化、交通运输、家电、机械设备等领域，其稳定性、效率和可靠性对系统的性能至关重要。
本文将详细介绍电机驱动解决方案的设计原则、关键技术和应用案例。
二、设计原则1. 功能需求：根据具体应用场景，确定电机驱动系统的功能需求，包括速度控制、转矩控制、位置控制等。
同时，考虑系统的扩展性和灵活性，以满足未来的需求变化。
2. 性能指标：根据应用要求，确定电机驱动系统的性能指标，包括输出功率、效率、响应速度、运行平稳性等。
同时，要考虑能耗和噪音等因素，以提高系统的可持续发展能力。
3. 系统结构：根据电机类型和应用场景，选择合适的系统结构，包括直流电机驱动系统、交流电机驱动系统、步进电机驱动系统等。
同时，要考虑系统的可靠性和安全性，以确保系统长时间稳定运行。
4. 控制策略：根据驱动需求和系统结构，选择合适的控制策略，包括开环控制、闭环控制、矢量控制等。
同时，考虑控制算法的精度和实时性，以提高系统的控制性能。
5. 保护机制：设计电机驱动系统时，要考虑各种可能的故障情况，并设计相应的保护机制，包括过流保护、过温保护、短路保护等。
同时，要考虑系统的可靠性和安全性，以保护电机和其他设备的正常运行。
三、关键技术1. 电机选型：根据应用需求和系统结构，选择合适的电机类型，包括直流电机、交流电机、步进电机等。
同时，要考虑电机的功率、转速、扭矩等参数，以满足系统的需求。
2. 电机驱动器：选择合适的电机驱动器，根据电机类型和控制策略，包括直流电机驱动器、交流电机驱动器、步进电机驱动器等。
同时，要考虑驱动器的功率、电压、电流等参数，以提供稳定的电机驱动信号。
3. 控制算法：根据控制策略，选择合适的控制算法，包括PID控制算法、矢量控制算法、模糊控制算法等。
同时，要考虑算法的实时性和精度，以提高系统的控制性能。
三相电机运行缓慢的原因引言三相电机是工业生产中常用的一种电动机，它具有高效、稳定和可靠的特点。
然而，在使用过程中，我们有时会遇到三相电机运行缓慢的情况。
这不仅会影响工作效率，还可能导致设备故障和能源浪费。
本文将探讨三相电机运行缓慢的原因，并提供一些解决方案。
1. 供电问题1.1 电源电压异常三相电机需要稳定的供电才能正常运行，如果供电电压异常，就会导致其运行缓慢。
常见的问题包括：•过低的电压：当供电电压低于额定值时，三相电机无法达到设计转速，从而导致运行缓慢。
•不平衡的相电压：如果三相供电不平衡，即各个相之间的电压差异较大，会导致三相电机在负载下无法正常工作。
解决方案：•检查供电系统并确保其稳定性。
•安装适当大小和类型的变压器来提供稳定的供电。
1.2 电源故障电源故障也是导致三相电机运行缓慢的常见原因之一，包括：•断电：当供电中断时，三相电机无法正常工作。
•电源线路故障：损坏的电源线路或插头可能导致供电不稳定，从而影响三相电机的运行。
解决方案：•检查供电线路和插头是否正常。
•安装备用电源或发电机以应对断电情况。
2. 机械问题2.1 轴承磨损轴承是支撑转子的重要组件，如果轴承磨损严重，会导致摩擦增加和能量损失，从而使三相电机运行缓慢。
解决方案：•定期检查和维护轴承，及时更换磨损严重的轴承。
2.2 齿轮传动问题齿轮传动是三相电机常用的传动方式之一。
如果齿轮磨损或配合不良，会导致传动效率低下和运行缓慢。
解决方案：•定期检查和维护齿轮传动系统，及时更换磨损严重的齿轮。
2.3 负载过重当负载超过三相电机的额定容量时，会导致电机运行缓慢。
这可能是由于设备故障、设计错误或工作负荷突然增加引起的。
解决方案：•检查负载是否超过电机的额定容量，必要时增加电机容量或减少负载。
3. 控制问题3.1 控制器故障控制器是调节三相电机运行速度和方向的关键设备。
如果控制器故障，可能导致电机无法正常启动或运行缓慢。
解决方案：•定期检查和维护控制器，确保其正常工作。
借助ADI 公司业界领先的转换器、放大器和处理器技术，电机控制和逆变器客户能够设计出精度更高、更加节能、通信能力更强的产品。
此外，ADI 公司丰富多样的模拟和处理器产品支持核心信号链，可加快产品上市时间，提高能效和工厂自动化集成度，降低维护成本。
ADI 公司的收发器和Blackfin ®处理器所提供的通信技术可将工厂自动化提升到更高层次。
ADI MEMS 技术支持振动检测和定位控制，有助于实现更准确的预见性维护，降低运营成本。
ADI 公司的电源管理产品支持以更高的能效和控制水平实现所有这些功能。
电机和功率控制解决方案目录反馈和检测 ...............................2隔离 ...........................................5过程解决方案 ..........................6通信和系统集成 ......................7电源和支持功能 .......................8演示与参考设计 .....................11资源与工具.............................12/zh/motorcontrol利用ADI 公司的RDC 优化速度/分辨率与负载位置的关系许多电机控制系统以可变的轴转速工作。
为提供最精确的位置信息，要求系统具有灵活可变的分辨率。
AD2S1210正是这样一种能够即时改变分辨率的旋变数字转换器。
这款转换器是一款集成解决方案，包括一个具有可编程频率的激励振荡器、可编程阈值电平、非常宽的模拟输入范围以及指示故障确切性质的信息。
AD2S1210提供以更少的外部元件与旋转变压器接口所需的高级功能。
AD2S1210 特性• 可变分辨率：10位至16位• 精度：2.5弧分 (16位分辨率)• 最大跟踪速率：3125 rps (10位分辨率)• 可编程故障检测阈值• 可编程激励频率利用ADI 公司的同步采样ADC 实现精密位置检测电机控制伺服驱动器应用广泛，精密机器人、CNC(计算机数控)加工和工厂自动化就是其中的几例。
这些系统集成轴位置反馈功能，以便精确检测位置，确保系统操作准确。
此反馈功能由具备不同输出特性的各种编码器提供。
AD7262/AD7264集成有PGA 和双通道同步采样差分输入ADC ，能够与各种编码器直接接口，不同的设计都可以采用同一种器件，从而减少不同位置反馈平台的硬件变更，并提高软件重用率，最终缩短开发周期。
AD7262/AD7264内置4个比较器以与极点传感器接口，同时具有内部ADC 失调、系统失调和增益校准功能，以确保ADC 最终结果的准确性。
这种单芯片解决方案在一个封装中集成了与位置传感器成功接口所需的全部功能，物料(BOM)成本和PCB 板复杂性得以降低，而性能则达到同类最高水平。
特性• 14位、1 MSPS 、双通道同步采样ADC • 可编程增益放大器，具有14个不同的增益级• 高模拟输入阻抗，无需ADC 驱动电路• 4个片内比较器反馈和检测2|电机和功率控制解决方案ADI公司的MEMS传感器技术在振动检测应用中提供高精度和高带宽，以支持预见性维护为确保制造设备能以最高效率和吞吐量持续工作，需要对电机或涡轮机性能进行有效监控，使维修停工时间减至最短。
ADI公司的ADIS16220和ADIS16223 i Sensor®数字振动传感器及ADXL001 MEMS加速度计提供业界最宽的带宽，允许精密监控电机的自然频率，从而在第一时间检测出维护相关问题。
MEMS传感器的小尺寸和嵌入式特性，如ADIS16220的可编程捕捉缓冲器等，使得它能被安装在更靠近振动源的地方，并能更准确地采集数据。
特性•高性能单轴模拟加速度计•±70 g i Sensor宽带范围 (ADXL001另提供±250 g和±500 g范围)•22 kHz谐振频率结构•高线性度：满量程的0.2%•低噪声：4 mg/Hz精密电流检测支持直流电机扭矩测量直流电机执行着各种各样的关键功能，从支持汽车的电动助力转向，到促进睡眠呼吸机的空气流动以帮助人们睡得更舒服。
电机电流检测对于确定扭矩和提供闭环控制至关重要。
ADI公司的AD8207等电流传感器能够在PWM信号存在的情况下监控电机相位电流，提供一种简单的全集成式电流检测解决方案。
由于存在快速切换的PWM信号，分立器件系统极难精确测量分流电阻中的电机电流。
AD8207则具备宽输入电压范围、出色的交流共模抑制性能、同类最佳的失调漂移（最大值小于1 μV/°C）、双向工作特性和高压瞬态保护功能，能够精确测量瞬时电流。
通过直接在电机相位上监控电流，可以方便地获得对地短路等诊断信息，从而实现更加鲁棒的电机控制解决方案。
特性•失调漂移典型值< 500 nV/°C•能够抑制–4 V至+65 V的输入PWM共模电压•−25 V至+75 V容许输入电压•共模抑制比：80 dB (DC至100 kHz)•缓冲输出可驱动任何标准ADC/zh/motorcontrol| 3利用ADI 公司的AD7656-1对风轮机中的高速控制环路进行数字化，以满足苛刻的电网控制要求由于各种各样的原因，电网经常遭受电压骤降或中断的困扰。
针对此类事件，当与电网相连的风轮机输出发生压降时，一些风轮机技术的应对措施是自动关停风轮机。
这可能是关停整个风力发电场，关停事件以及随后的重新上网会对电网稳定性产生重大影响。
ADI 公司的AD7656-1同步采样ADC 是UPS 设计的理想之选，适合于监控变压器信号电平，从而保持风轮机与电网连接电压的稳定性，使风轮机能够连续运转。
特性• 6通道、250 kSPS 同步采样ADC • 可选的16/14/12位ADC 产品• 双极性输入范围：±10 V 、±5 V • 并行、串行和菊花链接口模式精密放大器提供精密电平转换和低端电流检测应用所需的高精度和低漂移特性在高效率、集成式电机控制应用中，精确的低端电流检测对于系统整体性能至关重要。
为了准确检测这种电流，需要低噪声、低失调电压、低输入偏置电流和温度漂移极低的运算放大器。
精密放大器也可以用于对测得的电流执行精确电平转换，以便能与低电压、单电源模数转换器正确接口。
ADI 公司拥有种类广泛、尺寸各异的精密运算放大器，电机控制系统中的几乎所有应用都能找到合适的产品。
这些运算放大器提供了宽温度范围(–40°C 至125°C)内的性能规格最小值和最大值，系统设计人员可以放心地计算误差预算。
除了精密失调、噪声和漂移这些特性外，运算放大器OP2177和OP4177还能在±2.5 V 至36 V 的宽电源电压范围工作。
它们还具有宽输入和输出动态范围，能够非常灵活地应用于电机控制系统的检测、电平转换和滤波操作。
特性• 输入电压噪声：8.5 nV/√Hz • 最大输入失调电压：60 µV应用• 涡轮机内的发电和功率控制器• 叶片间距控制• 更新/升级涡轮机内的UPS 或外部UPS• 最大失调漂移：0.7 μV/°C • 最大输入偏置电流：2 nA4|电机和功率控制解决方案在电流和电压检测环路中集成隔离功能一般而言，电流监控器件必须能够耐受相对于各相和控制电路的高电压。
UL 、CSA 和VDE 规定的安全标准要求电机具备高达3.75 kV rms 的增强隔离性能。
AD7400A 和AD7401A 是二阶Σ-Δ调制器，能将模拟输入信号转换为高速1位数据流，其片内数字隔离采用ADI 公司的iCoupler ®技术。
利用这些器件，电机控制客户可以设计出符合增强隔离要求的精密且鲁棒的电路板。
AD7400A 和AD7401A 也可以用于监控电压，或者用作隔离放大器，配合三阶有源滤波器工作。
特性• 16位无失码• 16位时INL 典型值为±2 LSB• 符合CSA 、UL 、VDE 3.75 kV rms 电机增强隔离标准• 输入范围：±250 mV ；温度范围：–40°C 至+125°CADI 公司的集成式隔离栅极驱动器将隔离电源和隔离栅极驱动器纳入一个封装中，提高系统可靠性和质量在电机控制电路中，隔离和栅极驱动器缺一不可。
诸如光耦合器式隔离栅极驱动器之类的解决方案需要单独的隔离电源，导致解决方案尺寸增加，并且设计时间延长。
ADuM5230和ADuM6132是业界首款在一个封装中提供独立且隔离的输出，以及用于栅极驱动的隔离电源的隔离栅极驱动器。
这一集成特性消除了使用外部器件的必要性，系统成本和尺寸缩减达50%，并且可以通过简化设计提高系统的可靠性和质量。
特性• 集成iso Power ®的隔离式高端电源• 高共模瞬变抗扰度：>25 kV/μs • 16引脚宽体SOIC • 安全和法规认证隔离应用• 隔离电流监控• 隔离电压监控利用单芯片实现USB 隔离ADuM3160和ADuM4160均采用ADI 公司的专有i Coupler 技术，兼容USB 2.0，提供完全隔离的1.5 Mbps 和12 Mbps 数据速率，不仅能够降低系统成本、减小设计尺寸、缩短设计时间，而且满足最苛刻的医疗和工业标准。
欲了解更多信息，请访问：/zh/i Coupler_USB 。
/zh/motorcontrol|5ADI DSP 处理器提供控制和信号处理功能，有助于实现更高的能效、无传感器矢量控制和高级通信过去十年来，电机控制解决方案持续发展，性能、效率和通信水平不断提高，同时成本瓶颈不断被突破。
随着Blackfin 和SHARC ®等处理器的出现，采用定点、浮点和混合信号数据形式的新技术已成为现实。
除Blackfin 和SHARC 外，ADI 公司还能根据系统需求提供其它适当的定点或浮点DSP 及控制处理解决方案。
Blackfin 和SHARC 产品系列提供种类广泛的处理器解决方案，既适合简单的控制器，也适合要求高性能和低成本的高级矢量或无传感器系统。
特性• 独特的处理器内核执行DSP 和控制功能，功耗实行动态控制• 增强型Harvard 架构提供可预测的控制器和系统精度• 丰富的外设集包括ePWM/GPIO 和通信接口• 完整的代码兼容DSP 系列，成本最低不到5美元/片，处理速度最高达600 MHz优化电机控制应用的环路响应时间ADuC7128/ADuC7129通过片内1 MSPS 12位ADC 对直流电机电流进行精确而快速的监控。
当电机电流变得过高时(原因可能是有物体卡住电机转臂等)，微控制器将迅速采取措施。
