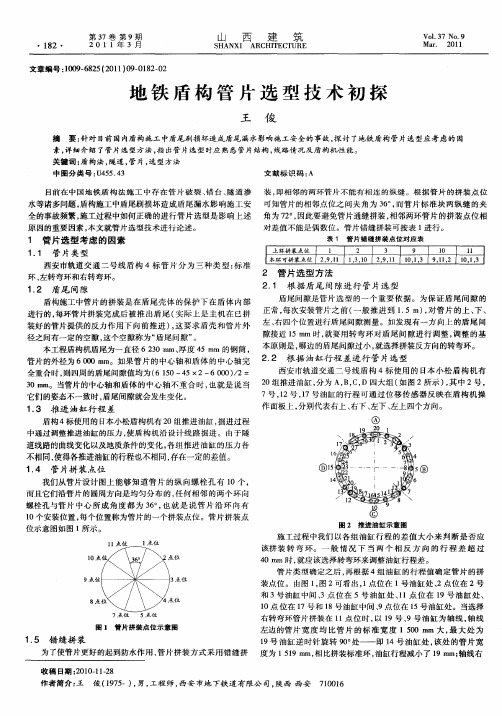

地铁盾构隧道管片选型

地铁隧道常用管片特点与选型计算（王国义中铁十三局集团第二工程有限公司，广东深圳 518083）内容提要：盾构作为地铁隧道施工的主要设备在中国迅速发展，管片作为地铁隧道的永久衬砌应用非常广泛，管片选型的好坏直接影响到地铁隧道的精度和质量，甚至达到隧道重新修改设计线路的严重后果。

从现在最常用管片的特点开始着手，着重讲述现今应用普遍的等腰梯形转弯环管片的楔形量计算、管片排版计算及盾构管片选型依据，首次提出根据实际拼装管片和设计隧道中心线的偏离值与盾构自动导向系统生成管片的偏差相比较，校核人工测量和盾构自动导向测量的准确性理论，对地铁盾构施工有一定的指导作用。

关键词：管片；转弯环；楔形量；选型；校核1 引言在国内各大城市地铁隧道工程中，目前已越来越多地开始使用盾构来掘进区间隧道，用预制钢筋混凝土管片[1]作为永久衬砌。

成型管片的质量直接关系到隧道的质量，而隧道的成型质量直接受到管片选型好坏的影响。

这就需要在盾构施工中掌握管片技术参数及管片楔形量计算知识，达到能够灵活选用盾构[2]管片，保证盾尾间隙和管片成型质量之目的，同时实际成型隧道位置是否正常直接影响到隧道的最终验收及使用。

2 常用地铁管片的特点目前在地铁隧道盾构施工中，各个大中城市主要采用标准环和转弯环管片对设计隧道平纵曲线拟合，管片一般分为标准环、左转弯环、右转弯环三种管片，每环管片一般由六块管片组成，三块标准块，两块邻接块，一块封顶块，由盾构上的拼装机[3]拼装成一个整环(如图1)。

2.1 地铁常用管片技术参数(如表1)表1 地铁常用管片技术参数图1 右转弯环管片示意图2.2 管片拼装点位的分布管片成型的隧道为了能够达到很好的线形，完成隧道的左转弯、右转弯、上坡、下坡等功能，需要使用不同的楔形量管片[4]，这就要求转弯环管片有不同的位置来达到此目的。

现在常用的地铁管片一般采用错缝拼装，有10个点位，来达到转弯所需要的不同楔形量。

管片拼装点位是以封顶块的中线位置来叙述的(管片拼装点位如图2)，转弯环不同的拼装点位在平曲线中有不同的楔形量，达到不同的转弯半径[5]。

盾构施工中管片的简易选取原则广佛项目部 刘国栋在盾构施工中要精确的控制推进油缸行程，使主机最大限度的沿着设计轴线DTA 前进很重要的一个环节就是管片的选取与拼装。

管片按其形状可分为平行环（标准环）和楔形环（转弯环）两种。

标准环和转弯环按照不同的组合方式可以拟合出不同曲率半径的隧道。

在选取管片的过程中我们主要需要考虑三方面的因素。

一、盾尾间隙；二、推进油缸行程差；三、隧道趋势。

所以在选取管片的时候需要综合考虑，对于选取管片的一些参数我们要做到心中有数。

一、管片选取相关参数以及相互关系计算记u 为上一环管片拼装完成后的油缸行程差，D 为油缸安装直径，因为盾尾间隙的该变量△t 远小于管片的宽度b ，上一环管片拼装完成后的油缸行程差u 远小于油缸安装直径，所以可以得到如下等式：b t =Du →△t =b D u （1） 通过以上计算公式我们可以发现下一环的盾尾间隙的数值可以通过本环的管片拼装完成后的油缸行程差得出，在拼装本环管片时我们就可以通过计算得出本环拼装完成后的盾尾间隙以及本环拼装完成后的油缸行程差，进一步得出下一环的盾尾间隙对下一环的盾尾间隙进行判断，综合主机方向以及DTA ，确定是否需对主机趋势进行改变，以良好的拟合DTA ，同时又保证合理的盾尾间隙。

二、超前量对油缸行程差标准环与转弯环的不同之处在于从拼装好的一环管片顶部看标准环在平面上的投影为一矩形，而转弯环在平面上的投影为对称的梯形。

在管片安装时，如果正在安装的一环为转弯环，且转弯环的中K 块的位置处于隧道的正上方，这时管片腰部的两侧将产生衬砌长度的不同，这种长度的不同称为超前，它的数值称为超前量，超前量的大小因隧道设计曲线的要求而不尽相同。

对于有超前量的管片来说，它的安装点位对隧道设计曲线的拟合的质量好坏影响很大。

对应不同的点位转弯环对油缸行程差以及盾尾间隙的调节作用是不同的。

设每个管环的纵向螺栓孔有N 个，而且这些螺栓孔沿着管环圆周方向均匀分布，所以每两个相邻的螺栓孔之间与管环中心所形成的角度为360/N 。

盾构隧道管片拼装施工选型与排版总结区间盾构结构为预制钢筋混凝土环形管片，外径6200mm，内径5500mm，厚度350mm，宽度1200mm。

在盾构施工开工前，应对管片进行预排版，确定管片类型数量.1）隧道衬砌环类型为满足盾构隧道在曲线上偏转及蛇形纠偏的需要，应设计楔形衬砌环，目前国际上通畅采用的衬砌环类型有三种：①直线衬砌环与楔形衬砌环的组合；②通用型管片；③左、右楔形衬砌环之间相互组合。

国内一般采用第③种，项目隧道采用该衬砌环。

直线衬砌环与楔形衬砌环组合排版优缺点：优点—简化施工控制，减少管片选型工作量；缺点—需要做好管片生产计划，增加钢模数量。

盾构推进时，依据预排版及当前施工误差，确定下一环衬砌类型。

由于采用衬砌环类型不完全确定性，所以给管片供应带来一定难度。

2）管片预排版1、转弯环设计区间转弯靠楔形环完成，分三种：标准换、右转弯环、左转弯环。

即管片环向宽度六块不是同一量，曲线外侧宽，内侧窄。

管片楔形量确定主要因素有三个：①线路的曲线半径；②管片宽度；③标准环数与楔形环数之比u值。

还有一个可供参考的因素：楔形量管模的使用地域。

楔形量理论公式如下：△=D（m+n）B/nR ①（D-管片外径，m:n-标准环与楔形环比值，B-环宽，R-拟合圆曲线半径）本次南门路到团结桥楔形环设计为双面楔形，楔形量对称设置于楔形环的两侧环面。

按最小水平曲线半径R=300m计算，楔形量△=37.2mm，楔形角β=0.334°。

值得注意的是转弯环设计时，环宽最大和最小处是固定的，左转弯以K块在1点位设计，右转弯以K块在11点位设计，即在使用转弯环时，要考虑错缝拼装和管片位置要求。

2、圆曲线预排版设需拟合圆曲线半径为450m（南门路到团结桥区间曲线半径值），拟合轴线弧长270m，需用总楔形量计算如下：β=L/R=0.6 ②△总=（R+D/2）β-（R-D/2）β=3720mm ③由△总计算出需用楔形环数量：n1=△总/△=100 ④标准环数量为：n2=（L-n1*B）/B=125 ⑤标准环和楔形环的比值为：u=n2：n1=5:4 ⑥即在R=450圆曲线上，标准环和楔形环比例为5:4，根据曲线弧长计算管片数量，确定出各类型管片具体数量，出现小数点时标准环数量减1，转弯环加1。

地铁盾构隧道管片选型与拼装发表时间：2019-03-26T13:10:28.017Z 来源：《建筑细部》2018年第18期作者：杨文超[导读] 在盾构施工中因管片的选型和拼装不当而引起成型隧道管片破损及漏水现象是个普遍现象，结合西安六号线丈八六路站～丈八四路站区间右线的管片选型和拼装质量为研究对象，总结在施工过程中的经验说明了管片选型的原则，从管片不同拼装点位等方面叙述了施工中管片拼装要求。

杨文超中铁六局集团有限公司交通工程分公司北京丰台 100070摘要：在盾构施工中因管片的选型和拼装不当而引起成型隧道管片破损及漏水现象是个普遍现象，结合西安六号线丈八六路站～丈八四路站区间右线的管片选型和拼装质量为研究对象，总结在施工过程中的经验说明了管片选型的原则，从管片不同拼装点位等方面叙述了施工中管片拼装要求。

关键词：盾构机、管片、盾尾间隙、盾构机姿态、油缸行程差1工程概况西安地铁六号线一期TJSG-7标丈八六路站～丈八四路站区间采用盾构法施工，右线区间长度1138.4m，最小曲线半径R=2000m。

区间隧道底部埋深介于17.14-24.52m之间。

隧道从丈八四路站西端以线间距14.0m坡度2‰出站后，以25‰的坡度下行，继续以14‰的坡度下行至区间最低点。

然后以20‰的坡度上行，最终以2‰的坡度进入丈八六路站。

2管片设计2.1本区间隧道管片采用C50P12预制钢筋混凝土管片，管片设计具体参数见下表：3管片选型的影响因素管片作为成型隧道衬砌、是隧道永久支护的一部分，会受到来自土层、地下水压力等特殊外力，如管片选型不当，会引起管片错台、开裂、隧道渗水，所以管片的选型至关重要。

选取管片主要需要考虑3方面的因素：（1）盾尾间隙；（2）推进油缸行程差；（3）铰接油缸行程差。

3.1管片选型首先要考虑盾尾间隙对管片选型的影响本工程采用小松TM614PMX-12号盾构机盾尾外径为6140mm、壁厚为40mm的圆柱形钢结构，管片的外径为6000mm。

盾构机选型标准(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1、盾构机选型依据地铁区间，线路总长：隧道埋深9～13米。

隧道洞身大部分处于残积层中，局部地段穿越花岗岩、辉绿岩全、强风化带或断层破碎带，结构松散，易软化、变形，产生坍塌。

花岗岩层面起伏大，存在差异风化现象。

地下水按赋存条件分为第四系孔隙潜水和基岩裂隙水，砂层中具承压性。

主要补给来源为大气降水。

地下水埋深～米。

盾构隧道内径：5400mm，管片厚度：300mm，隧道外径：6000mm。

标准管片宽度：1200mm，分块数：6块。

本盾构隧道区间采用两台盾构机。

盾构机由站西端下井始发，推进至站东站起吊出井。

隧道地质情况、工程要求、环境保护要求、经济比较、地面施工场地大小等因素是盾构选型的基本依据。

根据国内外盾构施工经验与实例，我们认为，盾构机的选型必须满足以下几个要求：必须确保开挖空间的安全和稳定支护；保证隧道土体开挖顺利；保证永久隧道衬砌的安装质量；保证隧道开挖碴土的清除；确保盾构机械的作业可靠性和作业效率；保证地面沉降量在要求范围内；满足施工场地及环保要求。

2、不同开挖模式的工作原理盾构机的型式与工作特点目前世界上流行的盾构机按开挖模式主要可以分为两大类：敞开式与密闭式。

敞开式指盾构机的开挖面与机内的工作室间无隔板或隔板的某处设置可调节开口面积的出土口。

开挖面基本依靠开挖土体的自立保持稳定。

敞开式适用于地层条件简单、自立性好且无地下水的地层。

密闭式盾构机是在盾构机的开挖面与机内的工作室间设置隔板，刀盘旋转将开挖下来的碴土送入开挖面和隔板间的刀盘腔内，由泥水压力或土压或气压提供足以使开挖面保持稳定的压力。

密闭式盾构机适用于地层变化复杂、自立条件较差、地下水较丰富的地层，因为采用密闭式掘进可以有效地保证开挖面的自立与稳定，保证施工安全。

密闭式盾构机主要分为泥水平衡式、土压平衡式两类，代表了不同的出土方式和不同工作面土体平衡方式的特点，但适用地质与范围有一定的区别。

地铁管片选型技术一、设计标准地铁设计标准：1.地铁主体结构设计使用年限为100年。

2.区间隧道防水等级为二级。

3.混凝土允许裂缝开展，管片最大允许裂缝宽度为0.2mm，并不得有贯穿裂缝。

4. 管片混凝土强度等级C50，抗渗等级为P12。

管片设计标准：衬砌环构造：管片外径6000mm，内径5400mm。

管片幅宽：线路曲线半径大于400mm时，采用1500mm宽管片，线路半径小于或者等于400mm时，采用1200mm的管片。

管片厚度300mm。

每环衬砌环由6块管片组成，1块封顶块，2块邻接块，3块标准块。

采用直线+左右楔形环拟合不同曲线。

成都地铁采用的楔形环为双面楔形，单面楔形量为19mm，转角为0.1814°，整环楔形总量为38mm，转角为0.363°。

管片连接：衬砌环纵、环缝采用弯螺栓连接，对于1500mm管片，每环纵缝采用12根M27螺栓，每个环缝采用10根M27螺栓；对于1200mm 管片，每环纵缝采用12根M24螺栓，每个环缝采用10根M24螺栓。

二、管片选型分析拼装点位：管片拼装点位表示每一环管片中封顶块所在的位置。

根据地铁管片设计构造特点，管片拼装分为10个点位。

拼装点位分布如下图所示。

拼装点位的选取原则。

1.相邻环管片不通缝。

2.楔形环不同楔形量使用合理，有利于调整盾尾间隙、油缸行程差和拟合隧道中心线。

拼装点位选择：现为了保证隧道的美观和防水效果，将管片的点位划分为两类：上半区点位（1点、2点、3点、9点、10点、11点），下半区点位（4点、5点、7点、8点）。

其中上半区点位位于隧道中线以上（含中线），有利于管片拼装和隧道的防水质量，因此上半区作为管片点位选择的主要区域。

+1环管片点位选取办法：根据联络通道第一环开口位置对应的管片点位，按里程推算至+1环，相隔偶数环则+1环选用不通缝点位，相隔奇数环则考虑通缝点位。

提醒：1.如果+1环管片点位选择错误，影响联络通道开口方向，则过程中可采用1.2米管片进行调整。

论地铁盾构管片选型世界经济的迅猛发展加速了城市化建设，城市人口和建筑密度的不断增加，加快了城市水电管网及轨道交通的建设。

在城市隧道施工中，由于地面及周边环境复杂，基本上都采用现在已经比较成熟的盾构法施工。

由于城市（重要）建构筑物、桥梁等较多，为节省投资资金，避免风险，保护建构筑物等，盾构隧道的曲线越来越多，半径越来越小，多管片的拼装质量要求越来越高，对管片选型技术要求也越高。

本文结合几个案例分析探讨盾构管片选型技术。

一、管片的结构与拼装形式过去，广州市盾构每环管片由六块管片组成（L1、L2、L3、B、C、K），分为标准环、左转弯、右转弯环，拼装时主要靠调节K块的位置来确定管片的转向，重而与设定的轴线进行耦合。

首先，介绍管片的点位的由来。

考虑管片的受力情况，一般采用错缝拼装的形式进行，由于管片的横向螺栓有十套，因此，管片通常的点位就按10个点位来区分。

如下图所示：图一图二管片的具体形式决定每块管片的角度，任意相邻两点所对应的夹角为36°（图一所示）。

但是，1点和11点中间夹着12点，那么，1点和12点的夹角就是18°，11点和12点的夹角也是18°，同理可证5点和7点的角度是18°。

其次，偏移量的计算公式。

从图二中可得转弯环的管片最大楔形量为38（mm），管片的外径是6000（mm）。

根据Tanа=38/6000=0°21′46.33″ ∵а=в可得到：∴偏移量=Tanв×1500=9.5（mm）通过计算结果得出转弯环的最大偏移量是9.5（mm）。

再次回到正面点位图，可以看出只有12点、3点、6点、9点的时候是最大偏移量的位置，而管片的点位中没有12点和6点，即得3点和9点位置是管片偏移量最大的位置（9.5mm）。

举个例子，左转弯环的管片拼在1点位时，管片的偏移量是如何计算的。

其实1点位的时候，正好是偏离12点位18°，假如左转弯是拼装在12点，根据左手定则（食指和拇指撑开呈90°）可知，食指做指向的方向是代表点位，拇指的方向是最大楔形量的位置（右转弯则用右手定则）。

第三章盾构隧道断面、线形和管片选型一.盾构隧道断面1. 通常盾构隧道按其端面来分有圆形隧道、半圆形隧道、双圆搭接形隧道、三圆搭接形隧道、矩形隧道、马蹄形隧道、椭圆形隧道等多种隧道。

（1）圆形断面圆形隧道是使用得最多的断面形状，因此，人们通常把圆形断面称为标准断面。

本书以后若无其他说明，一般提到的隧道均指圆形断面的盾构隧道。

圆形隧道有以下几个优点：①由于圆形断面的拱作用，故管环上作用的外压小（相对非圆断面而言），管环受损小，寿命长，即隧道的耐久性好、安全性好。

②圆形盾构断面盾构机掘削机理简单，掘削系统（刀盘，力、扭矩的传递结构）容易制作、造价底。

③管片的制作简单容易，拼装方便。

④圆形断面隧道的内空（直径）可大可小。

内空利用率底，存在浪费。

（2）矩形断面矩形断面的优点是内空利用率高，与圆形断面相比构筑时可以减少３０％的土体切削和排放。

利于成本降低。

另外，矩形断面地中占位小，地下空间利用率高。

缺点是管环上的作用大，不适于大尺寸隧道的构筑；管片设计、施工复杂；盾构机制作复杂、价格偏高。

双圆搭接端面这种多用于铁路、公路往返复线的情形。

地中占地面积小、空间利用率高。

盾构机制作复杂、造价高，管片设计、组装、施工复杂。

（3）三圆搭接断面三圆搭接断面可以说是为构筑地铁车站而设计的盾构断面形状。

优点是空间利用率高，使地铁车站的构筑施工完全转入地下，此工法的造价底。

缺点是盾构机、管片的设计、制作和施工均比较复杂。

二.盾构隧道的线形1. 平面线形平面线形可以分为平曲线和竖曲线，平曲线和竖曲线在盾构隧道的线形中有直线、缓和曲线、圆曲线几种形式。

从盾构工法自身的施工性来方面来看，盾构隧道最好选用直线和大曲率半径的平面线形。

但多数的施工对象是城市市区的地下工程，因都市地区的地下构筑物密集，加上地价昂贵，所以线形的确定受地层条件、地表条件、地下障碍物及用地条件的制约。

也就是说，线形为直线和大曲率半径的条件通常不易得以满足，而多数情况会出现小曲率半径的急转弯，所以小曲率半径的设计、施工是平面线形讨论的重点。

盾构隧道管片拼装施工选型与排版总结区间盾构结构为预制钢筋混凝土环形管片，外径6200mm内径5500mm 厚度350mm宽度1200mm在盾构施工开工前，应对管片进行预排版，确定管片类型数量.1) 隧道衬砌环类型为满足盾构隧道在曲线上偏转及蛇形纠偏的需要，应设计楔形衬砌环，目前国际上通畅采用的衬砌环类型有三种：①直线衬砌环与楔形衬砌环的组合；②通用型管片；③左、右楔形衬砌环之间相互组合。

国内一般采用第③种，项目隧道采用该衬砌环。

直线衬砌环与楔形衬砌环组合排版优缺点：优点一简化施工控制，减少管片选型工作量；缺点一需要做好管片生产计划，增加钢模数量。

盾构推进时，依据预排版及当前施工误差，确定下一环衬砌类型。

由于采用衬砌环类型不完全确定性，所以给管片供应带来一定难度。

2) 管片预排版1、转弯环设计区间转弯靠楔形环完成，分三种：标准换、右转弯环、左转弯环。

即管片环向宽度六块不是同一量，曲线外侧宽，内侧窄。

管片楔形量确定主要因素有三个：①线路的曲线半径；②管片宽度；③标准环数与楔形环数之比u值。

还有一个可供参考的因素：楔形量管模的使用地域。

楔形量理论公式如下:△ =D( m+n B/nR（D-管片外径，m:n-标准环与楔形环比值，B-环宽，R-拟合圆曲线半径）本次南门路到团结桥楔形环设计为双面楔形，楔形量对称设置于楔形环的两侧环面。

按最小水平曲线半径R=300m计算，楔形量^=37.2mm 楔形角P =0.334 °。

值得注意的是转弯环设计时，环宽最大和最小处是固定的，左转弯以K块在1点位设计，右转弯以K块在11点位设计，即在使用转弯环时，要考虑错缝拼装和管片位置要求。

2、圆曲线预排版设需拟合圆曲线半径为450m南门路到团结桥区间曲线半径值），拟合轴线弧长270m需用总楔形量计算如下:P 二L/R=0.6△总=(R+D/2) P - (R-D/2) P =3720mm由△总计算出需用楔形环数量:n1= △总/ △=100标准环数量为:n2= (L-n 1*B ) /B=125标准环和楔形环的比值为:u=n2: n1=5:4即在R=450圆曲线上，标准环和楔形环比例为5:4，根据曲线弧长计算管片数量，确定出各类型管片具体数量，出现小数点时标准环数量减1,转弯环加1。
