机械产品三维模型设计职业技能等级标准（2021年1.0版）广州中望龙腾软件股份有限公司制定2021年4月发布目次前言﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍1 1范围﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2 2规范性引用文件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2 3术语和定义﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3 4适用院校专业﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4 5面向职业岗位（群）﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4 6职业技能要求﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍5参考文献﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍19前言本标准按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本标准起草单位：广州中望龙腾软件股份有限公司、机械工业教育发展中心、内蒙古北方重工业集团有限公司、宝山钢铁股份有限公司、湖南云箭集团有限公司、武钢资源集团有限公司、昌河飞机工业（集团）有限责任公司、上海船用曲轴有限公司、中国煤炭科工集团有限公司、清华大学、浙江大学、华中科技大学、天津职业技术师范大学、重庆电子工程职业学院、陕西国防工业职业技术学院、无锡职业技术学院、常州机电职业技术学院、九江职业技术学院、安徽机电职业技术学院、山东职业学院、嘉兴职业技术学院、济南职业学院、甘肃机电职业技术学院、惠州城市职业学院、北京电子科技职业学院、湖南工业职业技术学院、河北机电职业技术学院、深圳职业技术学院、金华职业技术学院、辽宁机电职业技术学院、烟台职业学院、新疆应用职业技术学院、嘉兴教育学院、武汉市东西湖职业技术学校、青岛西海岸新区职业中等专业学校、重庆龙门浩职业中学、湖南省工业贸易学校、烟台船舶工业学校。
本标准主要起草人：张红旗、郑丽梅、雍俊海、张青雷、徐春林、王建荣、钟健、黄卫、王霆、郭文星、庞继伟、王平嶂、吴承格、杨宜宁、刘世平、王波群、石晨迪、洪建明、张友能、黄永华、吴明清、杨开怀、范梅梅、承善、徐凯、吴暐、王姗珊、李强、王强、陆浩刚、张建永、李俊涛、吴军。
《机械产品三维建模》课程标准一、课程基本信息二、课程概述（一）课程定位《机械产品三维建模》是数控技术专业课程体系中的专业学习领域课程。
本课程是数控技术专业的必修课、专业核心课，主要针对数控技术专业培养学生的产品设计、造型和CAM数控编程能力，为满足学生毕业后从事制图员、产品设计员和高级数控编程员等岗位要求而开设。
（二）先修后续课程通过先修课程《机械图样的绘制与识读》、《计算机绘图AutoCAD》的学习，学生具备了一定的识图及绘图和零件的表达能力。
为后续课程《数控铣床CAM实训》的学习打下建模基础，是本课程的拓展和提高。
（三)本课程与中职、本科、培训班同类课程的区别。
三、课程目标（一）总体目标：学完本课程之后，学生能熟练地使用计算机辅助设计软件UGNX进行产品建模、初步工业造型设计、产品装配、工程图样生成等工作。
后续课程《数控铣床CAM实训》是数控技术专业核心课程，采用的软件也是UGNX，需要本课程为其提供CAD/CAM技术和软件操作的相关基础知识，学生具有熟练建模并对模型进行编辑操作的能力和自主学习的能力。
（二）素质目标：1.提高学生的创新与实践能力；2.学生个性获得发展，提高分析问题与解决问题的能力；3.培养学生的团队合作精神；4.形成学生自主学习的能力。
（三）知识目标：1.熟悉UGNX用户界面,资源条及图标工具条，常用下拉式菜单,各种参数预设置；2.了解UG设计流程,熟练掌握曲线,草图,特征建模,自由形式特征建模,装配,制图等功能；3.熟练掌握草图、建模、装配与制图的相关知识。
（四）能力目标：1.能熟练使用UG软件完成典型机械零件的三维建模；2.能熟练使用UG软件完成装配体的“Top-Down”或“Bottom-Up”设计；3.能熟练使用UG软件创建及编辑各种视图，标注各种尺寸及符号，生成完整的工程图纸。
四、课程内容五、实训项目设计45六、课程实施计划七、课程考核考核内容：1、完成一中等复杂产品的建模、装配与工程图（大作业，平时完成）；2、完成机械零件的建模与工程图（上机考试）。
真三维模型制作规范说明一、建模准备工作1.场景单位的统一1)在虚拟项目制作过中，因为通常较大的场景同时制作，所以都是以米做为单位会较为好操作些，所以，在建模之初就要把显示单位和系统单位都设置为M。
2.工作路径的统一：在项目操作时，往往一个项目会由许多人共同协作完成，这样，一个统计的工作路径就显得犹为重要，为便于我们项目管理及制作，我们在这里把项目的工作路径统一为：磁盘\城市项目名称\城市项目区块编号\MAX 存放项目相关场景文件；\MAPS 存放项目使用的贴图文件；二、建筑建模的要求及注意事项建筑建模工作包括模型细化处理、纹理处理和帖图，三者同时进行。
帖图可用软件工具辅助完成。
场景制作工具统一采用3dsmax9.0。
1.建筑精度的认定及标准1)一级精度建筑1.哪些建筑需要按1级精度建模——地标建筑、层数>=18层的建筑、建筑面积>=20000m2的建筑、大型雕塑、文物保护单位、大型文化卫生设施、医院、学校、商场、酒店、交通设施、政府机关、重要公共建筑等2.1级模型建模要求——需精细建模，外形、纹理与实际建筑相同，建筑细部（如：屋顶结构，建筑转折面，建筑与地面交界的铺地、台阶、柱子、出入口等），以及建筑的附属元素（门厅、大门、围墙、花坛等）需做出；3.1级模型应与照片保持一致，丰富其外观细节，应避免整个墙面一张贴图，损失了模型的立体效果；需注意接地处理，例如玻璃不可直接戳在地上；该有的台阶、围墙（含栅栏、大门）、花坛必须做出；建筑的体量应与照片一致；4.面数限制——1级模型控制在1000~2000个面。
5.一级精度建筑结构>=0.3米需要用模型表现出其结构，<0.3米可用贴图表现其结构。
（一级精度建筑楼梯或台阶<0.3米时都需要用模型表现其结构。
）2)二级精度建筑1.哪些建筑需要按2级精度建模——道路沿路建筑、历史文化保护区以及其它不属于1级精度的市（区）行政、金融、商贸、文化、科技、展览、娱乐中心等建筑，成串的骑楼建筑需以2级精度建模；2.2级模型建模要求——纹理与实际建筑相同，可删除模型和地面相交长宽小于3米的碎小模型，可减少模型附属元素（如：花坛、基座、柱子段数等）；3.对于2级模型，整体、细节的颜色、形状都应与实际保持一致；4.面数限制——2级模型控制在300~800个面。
《机电产品三维建模》课程标准一、课程基本信息二、课程概述（一）课程定位《机械产品建模与加工》是机电一体化专业课程体系中的专业学习领域课程。
本课程是机电一体化专业的必修课、专业核心课，主要构建以岗位需求为目标，校内外实训条件为前提的一体化课程，主要培养学生掌握机械CAD/CAM基础理论和常用代表性软件，为学习后续课程和今后的工作准备必要的基础知识，同时也是培养学生在机械设计和数控加工方面的分析和解决问题的能力。
（二）先修后续课程通过先修课程《机械图样的绘制与识读》、《计算机绘图AutoCAD》的学习，学生具备了一定的识图及绘图和零件的表达能力。
为后续课程《机械设计》、《模具设计》、《机械系统的装配与调试》、《数控编程》的学习打下建模基础，后续课程是本课程的拓展和提高。
（三)本课程与中职、本科、培训班同类课程的区别。
三、课程目标（一）总体目标：能够完成机械产品三维造型，培养学生具有机械产品设计的基本职业能力、实践动手能力、管理能力、分析和处理问题的能力。
同时培养学生良好的职业道德、自我学习能力、以及诚实、守信、善于沟通与合作的职业素养（二）素质目标：1.培养学生从实际出发，理论联系实际，循序渐进的学习思想；2.培养学生的沟通能力和团队协作精神；3.培养学生用理论知识解决实际问题的能力；4.培养学生分析问题、解决问题的能力；5.培养学生勇于创新、敬业乐业的良好的职业道德。
（三）知识目标：1.知道PRO/E系统建模原理与特点；掌握PRO/E的操作界面；2.掌握草图的绘制及编辑，理解各定位约束的含义；3.掌握实体建模的相关命令与操作；4.掌握曲面造型的各种方法；5.了解的零部件的装配；掌握工程图的制作；6、了解运动仿真及简单机构分析。
（四）能力目标：1.能熟练地运用Pro/E软件完成一般复杂程度的机械零部件三维实体建模；2.能熟练地运用Pro/E软件完成一般复杂程度的产品设计；3.具备运用Pro/E软件进行创新设计的能力。
三维模型制作标准一、制作要求:1、制作范围内地块中沿街建筑及底商、地块内的地标建筑一定做对，地块内的高层建筑及公建一定要和照片相符，6层以下普通的住宅做象即可.应能够准确地表现建筑的特征。
现场采集的相片中显示制作范围内地块有围墙及校门、政府大门、牌坊等门要按现场采集的相片样式制作.按影像图中的建筑轮廓建摸，如果影像图与照片不符，以现场采集的相片为准。
2、制作中要能够完整反映三维模型的外观，精度控制合理，在保证三维模型视觉效果的前提下，减少模型面数和材质数量，做到数据量的精简。
如果制作范围内有未建设或正在建设中的建筑，已素体快绿色防护网来搭建.3、建筑物基底轮廓线与影像图误差小于≤1m，建筑物基顶部高差精度≤1m。
4、制作范围以警卫局项目区域划分图为准，图中绿色为需要制作的（包括地面)，树木和大部分主要小品不需要制作。
橙色线框内是需要重点制作的区域，要求结构和体量关系与照片相符。
绿色区域与红色区域相交的道路不需要制作。
5、无照片的区域需要参考影像图推导制作,要求层数、楼体和屋顶的结构及材质与影像图大致相符即可。
二、建筑设计方案三维模型制作标准如下：1、制作软件:模型创建采用3ds max 9.2、模型单位:三维模型必须采用米（m）作为单位。
3、模型数据量要求：能够完整反映三维模型的外观，精度控制合理，在保证三维模型视觉效果的前提下,减少模型面数和材质数量，做到数据量的精简。
4、效果要求：三维模型遵照建筑设计资料和建筑设计要求以及现状照片，贴图清晰。
能够充分地反映建筑物的主要结构，表现出建筑物的主要细节及质感，整体感强。
5、材质和贴图要求：1)使用Standard标准材质，材质类型使用Blinn。
除Diffuse通道可加贴图外，其他通道不能加贴图,其他参数也不能调节，用max默认设置。
2)不能在max材质编辑器中对贴图进行裁切.在材质编辑器中不能使用Tiling选项。
3)纹理图片的格式采用tiff文件格式，纹理图片的单位尺寸必须采用2的N次方.如32x32、64x128等。

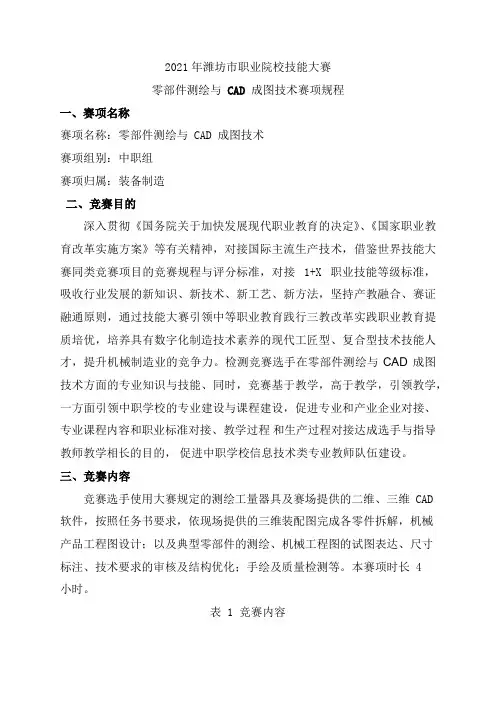

2021年潍坊市职业院校技能大赛零部件测绘与CAD 成图技术赛项规程一、赛项名称赛项名称：零部件测绘与 CAD 成图技术赛项组别：中职组赛项归属：装备制造二、竞赛目的深入贯彻《国务院关于加快发展现代职业教育的决定》、《国家职业教育改革实施方案》等有关精神，对接国际主流生产技术，借鉴世界技能大赛同类竞赛项目的竞赛规程与评分标准，对接1+X 职业技能等级标准，吸收行业发展的新知识、新技术、新工艺、新方法，坚持产教融合、赛证融通原则，通过技能大赛引领中等职业教育践行三教改革实践职业教育提质培优，培养具有数字化制造技术素养的现代工匠型、复合型技术技能人才，提升机械制造业的竞争力。
检测竞赛选手在零部件测绘与CAD 成图技术方面的专业知识与技能、同时，竞赛基于教学，高于教学，引领教学，一方面引领中职学校的专业建设与课程建设，促进专业和产业企业对接、专业课程内容和职业标准对接、教学过程和生产过程对接达成选手与指导教师教学相长的目的，促进中职学校信息技术类专业教师队伍建设。
三、竞赛内容竞赛选手使用大赛规定的测绘工量器具及赛场提供的二维、三维 CAD 软件，按照任务书要求，依现场提供的三维装配图完成各零件拆解，机械产品工程图设计；以及典型零部件的测绘、机械工程图的试图表达、尺寸标注、技术要求的审核及结构优化；手绘及质量检测等。
本赛项时长 4小时。
表 1 竞赛内容该赛项为个人赛，以院校为单位参赛，每所学校报名只限学生2名和不超过2名指导教师组成，参赛选手按要求完成书面解答与实际操作一体的工作任务。
（一）参赛要求1.学生组参赛选手须为中等职业学校、技工学校二、三年级在籍在校学生。
年龄限制在20周岁（当年）以下。
2.为让更多选手参加潍坊市职业院校技能大赛，凡在往届潍坊市、全省及全国职业院校技能大赛中职组项目中获得过一等奖的选手，不得再参加2021年潍坊市职业院校技能比赛。
（二）组织方式竞赛采取抽签的方式，即抽签抽取选手参赛的工位号。
保密资料，请勿公开一、技术要求1、三维模型制作要求1)模型成果统一采用3DMAX9.0格式，制作单位统一以“米”为计量单位。
2)所有模型中心点定义统一，定义在各自模型基底中心。
3)建筑模型的基底、立面轮廓结构与建筑高度须准确，纹理拼接过渡自然，不得有漏缝、共面、交叉点、废点等现象，模型与模型之间不得出现共面、漏面和反面。
模型的面数、段数、曲面必须进行精简优化，删除模型之间的重叠面,相交面及底面。
4)模型的基底轮廓线由地形图（设计方案）直接生成，模型的基底与所处地形位于同一水平面上，与地形起伏相吻合。
为避免闪烁，须制作高出地面0.1米的基底面模型。
5)建筑模型的屋顶应有层次，需反映屋顶结构形式与附属设备等，如女儿墙等。
屋顶纹理原则上采用影像图，影响美观的屋面则需另行处理，视美观情况在屋顶设置水箱、设备房、天线等。
6)建筑物附属大型广告牌、在道路附属设施上作为设施主体的广告牌必须按实际照片制作按实际照，非主体性广告可以省略。
7)道路路面不建模，采用航片，但须对影响美观的航片进行处理，反映道路真实情况。
8)完整小区地面须建模，和小区色调统一、整洁美观，能基本反映小区现状。
9)人行天桥、立交桥梁、跨河桥梁、公交车站、站台等，按照实际建模（其建模规范、贴图方法可参考建筑物建模规范），路面与桥梁之间接合部位必须正确、平滑，严禁出现拼接生硬的现象。
桥面的道路中心线、栏杆、桥墩、路灯或斑马线需要实际表示。
桥梁上可增加一些人、车的模型，点缀场景，达到视觉美观效果。
10)市政道路的路灯按实际形状、位置建模，但面片数量尽量少（控制在150面以内,包括道路边重复率高的垃圾桶、座椅、小品、邮筒、电话亭等）。
路灯模型必须先烘焙，然后采用参照复制的方法进行实例化制作。
交通路牌、路标、交通指示标志牌等模型，文字表示应清晰，方向指示正确，建模时不能做成单片，应具有一定厚度的实模。
11)市政道路的花坛、分车绿化带、水泥台、树池等按照实际尺寸、位置建模(精度要求参照建筑物建模精度要求) ，花坛中以具有一定间距单簇花为主的采用十字交叉面片双面贴图，成片的花则直接贴图，要求花的种类合适。
模型产品通用技术规范要求模型产品通用技术规范要求引言：模型产品是指通过建立数学模型、计算模拟等方法对真实系统进行分析、预测和优化的工具和软件。
作为一种重要的工具和手段，模型产品在各个行业和领域都有广泛的应用。
为确保模型产品的质量和可靠性，制定一套通用的技术规范要求是必要的。
本文将以模型产品通用技术规范要求为主题，分部分深入探讨该主题的多个方面。
第一部分：模型产品的可靠性要求在模型产品的开发和使用过程中，可靠性是一个关键的要求。
模型产品的可靠性包括两个方面，一是模型的准确性，即模型能否准确地模拟真实系统的行为和特征；二是模型的稳定性，即模型能否在各种情况下保持一致的预测结果。
1. 模型的准确性要求为确保模型的准确性，应当从以下几个方面进行考虑：（1）模型的基础数据需准确可靠，包括系统的输入数据和参数。
（2）模型的建立需符合科学原理和统计方法，并经过可靠的验证和校准。
（3）模型应当能够充分考虑系统的非线性、不确定性和复杂性。
（4）模型的结果应当与真实系统的观测数据相符合。
2. 模型的稳定性要求为确保模型的稳定性，应当从以下几个方面进行考虑：（1）模型应当具有良好的数值稳定性，能够适应不同的计算条件和求解算法。
（2）模型的结果应当具有一致性，不受初始条件和边界条件的微小变化所影响。
（3）模型的参数和结构变动应当能够合理地反映系统的变化。
第二部分：模型产品的可扩展性要求模型产品的可扩展性是指模型能否适应不同规模和复杂度的问题。
在实际应用中，往往需要针对具体的问题进行模型的调整和优化，以满足特定的需求。
因此，模型产品应当具备一定的可扩展性。
1. 可扩展性的建模要求模型产品应当具有以下特点以提高其可扩展性：（1）模型的结构需清晰明确，能够方便地进行扩展和修改。
（2）模型的参数和变量应当能够灵活地调整，以适应不同的问题和需求。
（3）模型的求解算法应当具有通用性和高效性，能够处理大规模复杂问题。
2. 可扩展性的应用要求为提高模型产品的可扩展性，应当从以下几个方面进行考虑：（1）模型应当能够适应不同规模和复杂度的问题，例如可以简化模型以应对较简单的情况。
ICS XX.XXX.XXJ XX机械产品三维建模通用规则第1部分：通用要求General Principles of Three- Dimensional Modeling for Mechanical Products—Part 1: General Requirements（征求意见稿）中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 三维数字模型的分类 (2)5 三维数字模型构成 (2)6 三维建模通用要求 (2)7 模型文件的命名原则 (3)8 三维数字模型检查 (3)9 三维数字模型管理要求 (3)前言GB/T xxxxx—xxxx《机械产品三维建模通用规则》由四部分组成：——第1部分：通用要求；——第2部分：零件建模；——第3部分：装配建模；——第4部分：模型投影工程图。
本部分为xxxxx—xxxx《机械产品三维建模通用规则》的第1部分，给出了机械产品三维建模术语、模型分类与构成、建模通用要求、模型文件的命名原则、模型检查以及模型管理要求等方面的规范性要求。
本部分由全国技术产品文件标准化技术委员会提出并归口。
本部分主要起草单位：机械科学研究总院中机生产力促进中心、北京清软英泰信息技术有限公司、中国电子科技集团公司第三十八研究所、北京数码大方科技有限公司、北京艾克斯特信息技术有限公司、北京理工大学、西安电子科技大学、上海交通大学、广西玉柴机器股份有限公司、上汽通用五菱汽车股份有限公司、广西柳工机械股份有限公司、北京科新纪元信息技术有限公司。
本部分主要起草人：本部分为首次发布。
机械产品三维建模通用规则第1部分：通用要求1 范围本部分给出了机械产品三维建模术语、模型分类与构成、建模通用要求、模型文件的命名原则、模型检查以及模型管理要求等方面的规范性要求。
本部分适用于机械产品三维建模过程中三维数字模型的构建、应用及管理。
2 规范性引用文件下列文件中的条款通过GB/T xxxxx的本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T xxxxx.1—2009 技术产品文件数字化产品定义数据通则第1部分：术语与定义(neq ISO 16792:2006)GB/T 16722.1—2008 技术产品文件计算机辅助技术信息处理安全性要求（ISO11442:2006, NEQ）GB/T 16722.2—2008 技术产品文件计算机辅助技术信息处理原始文件（ISO11442:2006,NEQ）GB/T 16722.3—2008 技术产品文件计算机辅助技术信息处理产品设计过程中的状态（ISO11442:2006,NEQ）GB/T 16722.4—2008技术产品文件计算机辅助技术信息处理文件管理与检索系统（ISO11442:2006,NEQ）GB/T 18784—2002 CAD/CAM数据质量GB/T 18784.2—2005 CAD/CAM数据质量保证方法3 术语和定义GB/T xxxxx.1确立的以及下列术语和定义适用于GB/T xxxxx的本部分。
3.1特征 feature是与一定的功能和工程语义相结合的几何形状或工程信息表达的集合。
3.2实体 solid body是指形成封闭体积的面和棱边形成的三维几何体。
3.3成熟度 mature degree在工程发放前对设计完成及完善程度的量化描述，其数值范围为0~1。
3.4零件特征树 feature tree of part model体现零件设计过程及其特征（例如点、线、面、体等）组成的树状表达形式，反映模型特征间的相互逻辑关系。
3.5三维建模 three-dimensional modeling应用三维机械CAD软件建立零件或装配件的三维模型的过程。
3.6三维数字模型 three-dimensional digital model在计算机中，反映产品几何要素、约束要素和工程要素的模型。
3.7装配结构树hierarchical tree of assembly model装配结构树是体现装配模型层次关系的树状表示形式。
3.8自顶向下设计 top-down design设计时从系统角度入手，针对设计目的，综合考虑形成产品的各种因素（专业技术现状、工艺条件和设计手段等），确定产品的性能、组成、相互关系和实现方式，形成设计的总体方案；然后在此基础上分解设计目标给分系统具体实施，分系统从上级系统获得必须的相关参数等，并在上级系统确定的边界内开展设计，最终完成总体性能相对最优的设计。
3.9自底向上设计 bottom-up design独立于装配体设计各个零件，然后把设计完成的零部件自下而上地逐级装配成部件、组件直至完整的产品，其间每个零部件应符合上一层装配件规定的外形尺寸、外部接口尺寸和相对位置尺寸。
4 三维数字模型的分类4.1 按照模型对象分根据模型对象可分为零件模型和装配模型。
4.2 按照零件（或装配件）建模特点根据零部件的建模特点来分类。
例如机加类、铸锻类、钣金类、线缆管路类等。
4.3 按三维数字模型用途根据三维数字模型的具体用途分类。
例如设计模型、分析模型、工艺模型等。
4.4 按三维数字模型研制阶段根据三维数字模型不同研制阶段技术特点进行分类。
例如概念模型、详细模型等。
5 三维数字模型构成完整的零部件三维数字模型由几何要素、约束要素和工程要素构成。
5.1 几何要素三维数字模型所包含的表达零件几何特性的模型几何和辅助几何等要素。
5.2 约束要素三维数字模型所包含的表达零部件内部或零部件之间约束特性的要素，例如尺寸约束、关系约束、形状约束、位置约束等。
5.3 工程要素三维数字模型所包含的表达零件工程属性的要素，例如材料名称、材料特性、质量、技术要求等。
6 三维建模通用要求6.1 建模环境设置在建模前应对软件系统的基本量纲进行设置，这些量纲通常包括模型的长度、质量、时间、力、温度等。
其余的量纲可在此基础上进行推算，例如当长度单位为毫米（mm）、时间单位为秒（s）、力的单位为牛顿（N）时，可以推算出速度的单位为毫米每秒（mm/s）、弹性模量单位为兆帕（MPa）。
此外还应对建模环境进行设置，这通常包括公差设置、缺省层设置、缺省路径设置、辅助面设置、工程图设置等。
6.2 模型比例模型与零部件实物一般应保持1：1的比例关系。
在某些特殊应用场合（例如采用微缩模型进行快速原型制造时），可使用其他比例。
6.3 坐标系的定义与使用坐标系的使用应遵循以下原则：a）三维数字模型应含有绝对坐标系信息；b）可根据不同产品的建模和装配特点使用相对坐标系和绝对坐标系，坐标系的使用可在产品设计前进行统一的定义；c）坐标系应给出标识，且其标识应简明易读。
7 模型文件的命名原则为了适应三维数字模型的建模、文件管理、存储、发放、传递和更改等方面要求，模型文件应采用统一规则进行命名。
其命名方式可采用多种信息码组合的方法来为零件、装配件模型及工程图样等文件进行命名。
三维数字模型文件的命名应遵循以下原则：a）使模型文件得到唯一的存储标识，例如，可以采用文件名使之唯一，亦可通过其他属性使之唯一；b）文件名应尽可能精简、易读，便于文件的共享、识别和使用；c）文件名应便于追溯和版本（版次）的有效控制；d）同一零件的不同类型文件名称应具有相关性，例如同一零件的三维模型文件与工程图文件之间应具有相关性；e）文件名通常应便于识别同一零部件模型的不同状态，例如弹簧应包含自由状态和工作状态；f）文件命名规则亦可参照行业或企业规范进行统一约定。
8 三维数字模型检查8.1 检查的基本原则当三维数字模型被发放给设计团队或下游用户前，必须进行模型检查。
模型检查的基本原则是：a）以产品规范及相关建模标准等为技术依据；b）以模型的有效性和规范性检查为重点；c）在设计的关键环节进行，通常应在数据交换/数据发放之前完成。
8.2 检查的基本内容模型检查按GB/T 18784.1和GB/T 18784.2进行，其基本内容通常包括以下内容：a）模型中几何信息的完整性、正确性和可再生性；b）工程属性信息描述的完整性（包括零件的材料、技术要求和互换性等）；c）三维模型与其投影生成二维工程图的信息应一致、无二义性。
9 三维数字模型管理要求9.1 三维数字模型发布9.1.1 发布的内容可根据模型的不同应用要求发布不同的模型信息。
9.1.2 发布的原则模型发布应符合以下原则：a）发布模型是下游用户获得有效模型的合法途径；b）发布模型应处于锁定状态，任何人和部门在没有获得更改权力前不得对其进行修改；c）根据发布用途，确定发布模型的性质、对象和应用场合。
9.1.3 发布数据的使用发布元素的使用应符合以下原则：a）下游的设计活动必须以上游正式发布的数据为设计输入；b）发布数据应具有唯一的数据源，能够有效的控制版本和版次；c）发布数据的信息应能够满足本设计环节所需的设计信息。
9.2 数据管理要求三维数字模型数据的管理应按GB/T 16722中的规定，在产品的全生命周期中，都能提供必要的信息，保障对数据的管理和跟踪的实现。
数据管理还应执行以下内容：a）模型数据应在产品数据管理系统（PDM）中进行管理；b）应建立数据安全权限管理机制，定时对数据进行备份。
对于所有涉及三维数字模型日常工作进程的数据、文档资料，都应当实行多机存档、多种存储介质（至少两种）备份，以避免因自然或人为因素而造成的灾难性数据、资料损失。
9.3 状态管理要求三维数字模型技术状态更改应符合下列要求：a）所有更改需按程序提出更改申请，得到批准后方可进行更改；b）重大更改应由技术状态控制委员会审查后才能实施更改；c）应保证所有相关的部门都及时获得最新的更改信息，确保数据的协调一致性；d）具体的更改要求应按照有关规定执行。
