电气工程质量检查标准(六)

建筑电气工程质量检查要点（一）基本规定1依据标准：《建筑电气工程施工质量验收规范》GB50303标准。

2对成套配电箱（柜）、控制柜（台、箱）、柴油发电机、电动机、电加热器及电动执行机构、母线槽、电缆、电线、梯架、托盘、槽盒、导管、灯具、插座、开关等主要设备、材料、成品和半成品等按规范进行检查验收，并做好验收记录。

3高压的电气设备、布线系统以及继电保护系统必须交接试验合格。

4电气设备的外露可导电部分应单独与保护导体相连接，不得串联连接，连接导体的材质、截面积应符合设计要求。

5电气设备上的计量仪表、与电气保护有关的仪表应检定合格，且当投入运行时，应在检定有效期内。

6试运转及系统调试应符合设备技术文件和验收规范要求。

系统调试所使用测试仪器在使用合格检定或校准合格有效期内，精度等级及最小分度值能满足工程性能测定要求。

（二）变压器、箱式变电所安装的检查，包括：1安装前，室内的装饰面、地面的找平层、基础、预埋件、预留孔等。

2变压器的安装位置、附件等；油浸变压器油位。

变压器中性点的接地方式、接地电阻值等。

3箱式变电所及落地式配电箱的基础、固定、保护连接及保护标识、交接试验等。

4有载调压开关、绝缘件、制动件、变压器器身、外涂层、风口防护、（四柜体内部接线及标识等。

（三）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）（以下简称：柜盘）安装检查，包括：1 基础型钢安装、柜盘布置及安全间距、相互之间的连接等。

2 柜盘的基础、安装质量、内部附件及元件的试验、配线、面板上电器连接导线、防电击保护等。

3 高低压成套配电柜交接试验，低压成套配电柜的绝缘电阻、二次回路的耐压试验。

4 配电箱的剩余电流动作保护器动作时间；柜盘内电涌保护器。

电动机、电加热器及电动执行机构检查接线的检查，包括：1 低压电动机、电加热器及电动执行机构的绝缘电阻值。

2 电气设备安装牢固性、密封性等。

3 电动机抽芯检查、电源线的接触及保护、接线盒内绝缘防护等。

电气工程验收方案一、前言电气工程验收是指在电气工程竣工后，在充分检查、试验和试运行的基础上，对工程的质量、性能和安全进行检验和确认，以保证电气工程按照设计要求和相关标准规范的要求建设完毕。

本验收方案将针对电气工程验收的各个环节进行详细阐述，以确保验收工作的全面、准确和有序进行。

二、验收范围1.电气设备的安装质量和性能。

2.电气设备的接地系统和保护接地。

3.电气设备的运行状态和稳定性。

4.配电系统的负荷能力和安全性。

5.发电系统的运行稳定性和供电可靠性。

三、验收组织1.组织机构验收组由建设单位、监理单位、设计单位、施工单位等相关单位的专业技术人员组成，其中建设单位为主体负责验收工作的组织和协调。

2.责任及职责建设单位负责向验收组提供工程设计图纸和相关技术资料，提供检测设备和设备操作技术支持。

监理单位负责对验收过程进行监督和指导，并对验收结果进行最终评定。

设计单位负责提供设计依据和相关技术标准，对工程验收结果提供技术支持和意见。

施工单位负责按照设计要求和施工规范进行施工，并提供相应的施工记录和备案资料。

四、验收工作1.方案论证在进行电气工程验收之前，首先需要对验收工作进行方案论证，明确验收的目的、范围和内容，制定详细的验收方案，确保验收工作的全面、准确和有序进行。

2.准备工作在进行验收前，需要对相关设备和仪器进行检查和校准，确保其能够满足验收的需要。

同时，需要对相关人员进行培训和指导，使其熟悉验收流程和方法。

3.验收程序（1）设备检查对电气设备的外观、接线、标志等进行检查，并查看设备的出厂合格证和相关技术资料，确保设备的安装质量和性能符合要求。

（2）接地系统检查对电气设备的接地系统进行检查，包括接地电阻、接地极等的检测，确保其满足相关要求。

（3）保护接地检查对电气设备的保护接地进行检查，确保其符合相关要求，并进行接地电阻测试和运行试验。

（4）运行状态检查对电气设备的运行状态进行检查，包括设备的工作温度、振动、噪音等进行检测，确保其运行稳定和正常。

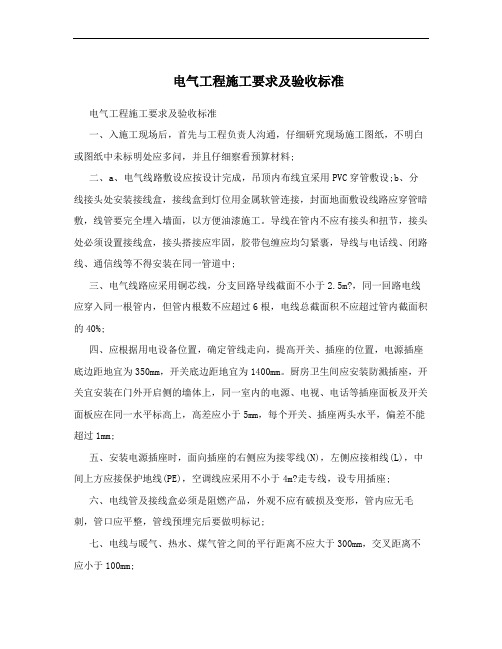

电气工程施工要求及验收标准电气工程施工要求及验收标准一、入施工现场后，首先与工程负责人沟通，仔细研究现场施工图纸，不明白或图纸中未标明处应多问，并且仔细察看预算材料;二、a、电气线路敷设应按设计完成，吊顶内布线宜采用PVC穿管敷设;b、分线接头处安装接线盒，接线盒到灯位用金属软管连接，封面地面敷设线路应穿管暗敷，线管要完全埋入墙面，以方便油漆施工。

导线在管内不应有接头和扭节，接头处必须设置接线盒，接头搭接应牢固，胶带包缠应均匀紧裹，导线与电话线、闭路线、通信线等不得安装在同一管道中;三、电气线路应采用铜芯线，分支回路导线截面不小于2.5m?，同一回路电线应穿入同一根管内，但管内根数不应超过6根，电线总截面积不应超过管内截面积的40%;四、应根据用电设备位置，确定管线走向，提高开关、插座的位置，电源插座底边距地宜为350mm，开关底边距地宜为1400mm。

厨房卫生间应安装防溅插座，开关宜安装在门外开启侧的墙体上，同一室内的电源、电视、电话等插座面板及开关面板应在同一水平标高上，高差应小于5mm，每个开关、插座两头水平，偏差不能超过1mm;五、安装电源插座时，面向插座的右侧应为接零线(N)，左侧应接相线(L)，中间上方应接保护地线(PE)，空调线应采用不小于4m?走专线，设专用插座;六、电线管及接线盒必须是阻燃产品，外观不应有破损及变形，管内应无毛刺，管口应平整，管线预埋完后要做明标记;七、电线与暖气、热水、煤气管之间的平行距离不应大于300mm，交叉距离不应小于100mm;八、当吊灯自重在3?以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上，严禁安装在木楔、木砖及吊顶龙骨上;九、在卫生间和厨房的电气工程施工前应和现场管理人员一道多与客户沟通，按照客户要求科学地确定各种设施(包括开关插座)的位置;厨卫预埋线路施工时应多考虑后期小五金的安装，开孔时应尽量避免破坏预埋线路，施工完毕后应画线路图注明确定位置;十、工程竣工时应向业主提供电气竣工图;十一、顶部灯具要求分路控制，开关设置到方便且不影响美观的地方，常规插座位置应在冰箱后，洗衣机上侧方，微波炉、电饭锅放置的台面上方、抽油烟机上侧方、消毒柜上侧方、洗面盆侧面墙上卧室床头柜后方、书桌下方或侧方以及其它电器所需的地方;水路改造工艺一、路改造前应根据主管道及用水设备位置来确定其走向，依据使用顺序铺设，铺设前考虑好维修方便，综合水暖配件的功能合理利用;二、造水管采用合格铝塑管，走暗管时，墙内必须走整管，不得有弯头、三通等，铜配件只能在出水口处，出水口处配件应出砖面1-5mm;三、暗管在墙内必须固定、牢靠、不松动，埋入墙内不小于5mm，沐浴所留混水阀接口距离必须按国标，冷热水连接件需保持水平，明管走线要横平竖直，各类阀门安装位置正确且平整，便于使用和维修;四、洗脸盆、坐便器接入水口时需配置角阀;五、所做水路必做试压，无渗漏方可交工;六、暖气改造的管子必须使用镀锌管，改造暖气片需使用试过压，接口处需使用铅油和麻丝，改造后的暖气排放必须符合整体设计，改造后的暖气必须做带水试压，要求无渗水现象;七、出水口位置应按照甲方要求及图纸合理排放;a) 洗面盆:出水口放置在盆下距地面300mm处，冷热水装角阀;b) 坐便器:出水口放置在坐便器后距地面300mm处，冷热管装角阀;洗衣机:出水口在洗衣机左侧或右侧距地面1000mm处接龙头; c)d) 沐浴混水阀:在洗澡处墙面距地1200mm处留出水口，热水口与冷水口水平相距120mm;八、各种卫生器具安装的管道连接件应易于拆卸、维修，卫生陶瓷类器具不得采用水泥沙浆固定;九、地漏平整牢固，地漏低于排水表面，要求无渗漏。

建筑电气工程施工质量验收细则1. 引言建筑电气工程是指在建筑物内部进行的与供电、照明、通信、安防等相关的电气安装工程。

为了确保建筑电气工程能够达到设计要求并符合相关标准，需要进行施工质量验收。

本文档主要介绍建筑电气工程施工质量验收的细则。

2. 施工准备阶段验收2.1 施工组织设计在施工前，需要对施工组织设计进行验收，包括施工方案、施工进度计划等。

施工方案应包括施工方法、工艺流程、安全措施等内容，施工进度计划应合理安排施工工期和资源。

验收时需要检查施工方案是否符合设计要求，施工进度计划是否合理可行。

施工图纸是建筑电气工程的重要依据，应经过审查合格才能进行施工。

验收时需要检查施工图纸是否符合设计要求，包括电路连接、设备布置、管道走向等。

2.3 施工材料验收施工材料是建筑电气工程的核心组成部分，质量的好坏直接影响到工程的安全性和可靠性。

验收时需要检查施工材料是否符合相关标准和规范，包括电缆、开关插座、电器设备等。

3. 施工过程阶段验收3.1 施工过程记录施工过程记录是对施工过程的实时监测和记录，可以及时发现和纠正问题。

验收时需要检查施工过程记录是否完整准确，包括施工日志、施工记录等。

施工质量检查是对施工质量的定期检查，可以及时发现和整改质量问题。

验收时需要检查施工质量检查记录是否完整准确，包括线路连接、设备安装、接地等。

3.3 施工现场管理施工现场管理是保证施工质量的重要环节，包括材料存放、设备保护、安全措施等。

验收时需要检查施工现场管理是否符合相关规定，如施工区域是否清洁整齐、施工安全措施是否到位等。

4. 完工阶段验收4.1 完工图纸验收施工完工后，需要进行完工图纸验收。

验收时需要检查完工图纸是否与施工图纸一致，包括电路连接、设备布置等。

4.2 收工验收在收工前，需要对建筑电气工程进行全面验收。

验收时需要检查施工质量是否符合设计要求，包括线路连接是否牢固、设备运行是否稳定等。

5. 验收结果处理根据建筑电气工程的验收结果，可以采取相应的处理措施。

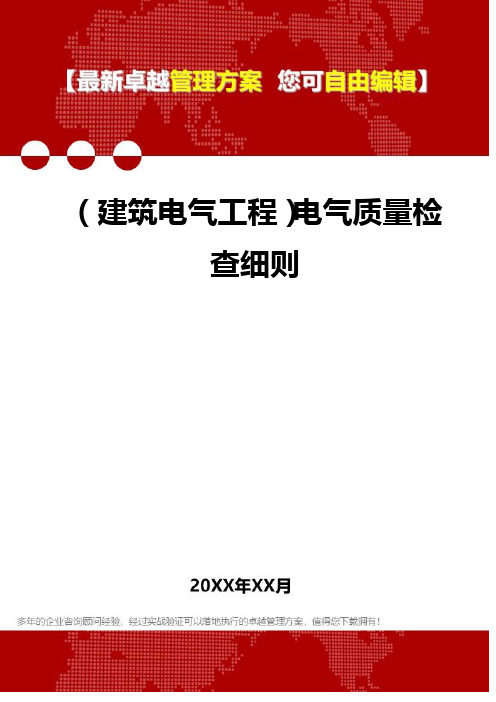

（建筑电气工程）电气质量检
查细则
某乙烯及配套项目电气质量检查标准
目录
编号No. 页码
1.0 目的
2.0 范围
3.0 定义
4.0 指导
5.0 参考文件
1.0 目的
制定本检查标准是为了在某乙烯及配套项目工程质量检查活动时，通过质量检查和督促整改，达到规范电气工程的专业管理行为和实体工程质量的目的。

2.0 范围
本检查标准适用于某乙烯及配套项目电气工程各施工阶段的质量大检查和专业质量检查，也适用于电气工程的日常质量检查。

各相关的责任主体均应遵守本规定。

3.0 定义
建设工程质量责任主体（简称“责任主体”）：是指参与某乙烯及配套项目建设的勘察单位、设计单位、监理单位、EPC总承包单位、施工总承包单位、各分包单位、工程质量检测单位。

专业管理行为：在本检查表中是指某乙烯及配套项目建设过程中，与工程实体形成过程直接相关的电气工程专业方面的质量活动行为，强调对电气工程过程质量的管理、控制行为的检查。

4.0 指导
电气专业质量检查标准1、专业管理行为
2、电气安装。

电气工程施工技术与验收标准一、施工技术电气工程是现代建筑中不可或缺的一部分，为确保电气系统的安全运行以及电力供应的稳定性，施工过程中需要遵循一定的技术标准。

1.1 施工准备在电气工程施工之前，需要做好充分的准备工作。

首先，应编制详细的施工方案，包括材料购置、施工人员的组织与调配、施工时间表等内容。

其次，需要进行现场勘测，确保施工地点的环境和条件适合进行电气工程。

同时，还要确保施工人员具备必要的技能以及所需的工具和设备。

1.2 设备安装电气工程的设备安装是施工的重要环节。

在安装过程中，需要遵循相关的标准和规范。

首先，要确保设备的稳固安全，避免设备松动或者摇晃。

其次，要确保设备的正确连接，包括电源线的接线、设备之间的联接等。

最后，要进行设备的调试和测试，确保设备的正常运行。

1.3 线路敷设电气工程中的线路敷设是施工的重要内容之一。

在敷设过程中，需要注意以下几点。

首先，要确保线路的规划与设计符合相关标准和规范，包括线路的长度、电缆的截面积等。

其次，要保证线路的安全性，避免线路过载或短路。

此外，还要进行线路的绝缘处理，避免电气泄漏和触电危险。

二、验收标准电气工程完成后，需要进行验收。

验收的目的是确保电气系统的安全性和合格性。

2.1 安全标准电气工程验收中，安全是首要考虑的因素。

验收时，需检查电气设备的接地是否良好，是否存在漏电和绝缘问题。

同时，还需检查电气系统的过载保护和短路保护是否齐全有效。

如果存在安全隐患，需及时修复和加固，确保电气系统的安全运行。

2.2 功能标准电气工程验收中，还需检查电气系统的功能性能。

这包括电力供应的可靠性、稳定性以及负荷容量等。

验收过程中，需进行电气负荷测试，以确保系统能够正常满足使用需求。

同时，还需检查电气设备的开关操作是否灵活、准确。

2.3 设计标准最后，电气工程验收还需检查是否符合相关的设计标准。

这包括线路的规划设计、电气设备的选型和布置等。

验收过程中，需与设计方进行核对，确保施工结果与设计要求一致。

电气工程施工质量验收规范第一章总则第一条为规范电气工程施工质量验收工作，提高电气工程施工质量和安全水平，根据相关法律法规和工程技术标准，制定本规范。

第二条本规范适用于各类建筑、市政、工业及其他各类电气工程施工质量验收工作。

第三条电气工程施工质量验收应当坚持“质量第一、安全第一、效益优先”的方针，严格按照规定程序和标准进行。

第四条电气工程施工质量验收应当以实际情况为依据，综合评价各方面因素，确保验收结果客观、科学。

第二章施工质量验收的主要内容及要求第五条施工质量验收的主要内容包括：（一）工程质量达到设计要求；（二）施工材料符合相关标准和规范要求；（三）施工过程符合相关标准和规范要求；（四）工程验收文件齐全、规范。

第六条施工单位应当保证工程施工质量符合设计要求，材料符合相关标准，施工工艺符合相关规范。

第七条施工单位应当按照相关规范和要求组织施工过程，并配合监理单位和验收单位开展工程验收工作。

第八条施工单位应当认真填写各项验收文件，并及时上交验收单位审核，确保验收文件齐全、准确。

第三章施工质量验收的程序和方法第九条施工单位在工程竣工前应当进行自检，确保各项指标符合设计要求和相关标准。

第十条自检合格的电气工程应当提交监理单位进行初验，监理单位应当按照规定程序进行验收。

第十一条监理单位应当认真组织初验工作，结合施工单位提供的材料和验收文件，进行实地检查和测试，确保工程质量和施工工艺符合相关规范。

第十二条监理单位应当根据初验结果编制初验报告，汇总工程质量验收意见，提交给建设单位。

第十三条建设单位应当组织验收组对初验结果进行复核，审查初验报告，认真核对验收意见，最终确定最终验收结果。

第十四条最终验收合格的工程应当提供相应的工程竣工验收资料，包括验收报告、竣工图纸等文件。

第四章施工质量验收的验收标准和方法第十五条电气工程施工质量验收标准以国家相关标准和规范为准，具体包括但不限于《电气工程施工及验收规范》等。

第十六条电气工程施工质量验收方法主要包括以下几种：（一）现场检查和测试；（二）文件审查和资料核对；（三）专家评审和专业技术论证。

建筑电气施工方案一、基本规定1、一般规定1.1、建筑电气工程施工现场的质量管理，除应符合现行国家标准《建筑工程施工质量验收统一标准》GB 50300-2001 的规定外，尚应符合下列规定：1）安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗；2）安装和调试用各类计量器具，应检定合格，使用时在有效期内。

1.2、除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。

1.3、额定电压交流1kV 及以下、直流1.5kV 及以下的应为低压电器设备、器具和材料；额定电压大于交流1kV、直流1.5kV 的应为高压电器设备、器具和材料。

1.4、电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。

1.5、建筑电气动力工程的空载试运行和建筑电气照明工程的负荷试运行，应按本规范规定执行；建筑电气动力工程的负荷试运行，依据电气设备及相关建筑设备的种类、特性，编制试运行方案或作业指导书，并应经施工单位审查批准、监理单位确认后执行。

1.6、动力和照明工程的漏电保护装置应做模拟动作试验。

1.7、接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。

1.8、高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB 50150 的规定。

1.9 、低压的电气设备和布线系统的交接试验，应符合本规范的规定。

1.10、送至建筑智能化工程变送器的电量信号精度等级应符合设计要求，状态信号应正确；接收建筑智能化工程的指令应使建筑电气工程的自动开关动作符合指令要求，且手动、自动切换功能正常。

二、主要设备、材料、成品和半成品进场验收1、主要设备、材料、成品和半成品进场检验结论应有记录，确认符合本规范规定，才能在施工中应用。

2、因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合本规范和相关技术标准规定，才能在施工中应用。

电气工程施工质量验收规范一、总则1.1 为了加强建筑工程质量管理，确保电气工程质量满足建筑物预期使用功能要求，制定本规范。

1.2 本规范适用于新建、扩建、改建建筑物的电气工程施工质量验收。

1.3 本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001和相应的设计规范配套使用。

1.4 电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范。

二、术语和代号2.1 电气工程：指建筑物中供配电、照明、动力、通信、监控等电气设施的安装工程。

2.2 施工质量验收：指在电气工程施工过程中，对施工质量进行检查、评定、认证的活动。

2.3 电气设备：指在电气工程中安装的各类发电机、变压器、配电柜、控制柜、电动机、电加热器、执行机构等设备。

三、基本规定3.1 电气工程施工应按照设计文件、施工图纸、施工工艺标准等要求进行。

3.2 电气工程施工前，应进行施工组织设计，明确施工内容、施工方法、施工顺序、施工人员、施工机具等。

3.3 电气工程施工过程中，应严格执行施工方案，确保施工安全、质量、进度等方面的要求。

3.4 电气工程施工结束后，应进行自检、互检、专职检查，确保工程质量符合规范要求。

四、电气设备安装4.1 变压器、箱式变电所安装应符合设计要求，固定牢固，接线正确，绝缘良好，接地可靠。

4.2 成套配电柜、控制柜（台、箱）和配电箱（盘）安装应符合设计要求，固定牢固，接线正确，绝缘良好，接地可靠。

4.3 电动机、电加热器及电动执行机构检查接线应符合设计要求，固定牢固，接线正确，绝缘良好，接地可靠。

4.4 柴油发电机组安装应符合设计要求，固定牢固，接线正确，绝缘良好，接地可靠。

4.5 UPS及EPS安装应符合设计要求，固定牢固，接线正确，绝缘良好，接地可靠。

五、电气设备试验和试运行5.1 电气设备试验应按照设计要求和相关标准进行，试验结果应符合规定。

5.2 电气设备试运行应按照设计要求进行，检查设备运行状况，验证设备功能是否符合要求。
