新建铁路上海至南京城际轨道交通南京至丹阳段轨道工程Ⅰ标段铝热焊接作业指导书编制：复核：批准：中铁四局朔黄铁路换轨五标项目经理部2012年12月31日铝热焊接作业指导书一、工程概况沪宁城际铁路工程铺轨I标一次铺设跨区间无缝线路，铺设焊接长钢轨地段正线184.35Km、站线20.94km、动走线1.78km、无砟高速道岔43组。
铝热焊接主要用于无缝线路锁定焊，无缝线路锁定焊是应力放散完成后，通过单元轨节之间的最终焊联，从而形成跨区间无缝线路。
由于铝热焊是原位焊接，不产生顶锻量而改变已经均匀放散后钢轨内的应力，因此是目前进行锁定焊的最主要方式，锁定焊应在应力放散后立即进行，采用宽臂拉伸器保压进行焊接作业。
二、铝热焊接工艺流程图主要采用及德国施密特钢轨铝热焊接技术，即“快速预热＋一次性坩埚”焊接工艺。
铝热焊工艺流程图三、施工作业环境寒冷、刮风及下雨天焊接时，必须搭设帐篷。
气温低于0℃及大风、大雨天气严禁焊接。
当温差变化大时必须使用拉轨器在保证轨缝大小稳定的情况下进行焊接。
四、施工作业步骤4.1施工准备：4.1.1检查施工现场，保证铝热焊区干燥，按需要拆除部分扣件。
4.1.2检查施工机具且试用，保证焊接前设备的完好率100%。
4.1.3检查轨道的平直度和表面情况。
检查钢轨端头有无裂缝、倾斜或其它缺陷，当轨端有低接头时必须锯掉低接头。
有大于2mm深的掉角等必须锯除。
4.1.4检查轨缝大小与位置以及接头相错量情况。
轨缝位置须距轨枕边100mm以上，为了保证钢轨拉伸时接头相错量满足小于100mm的要求，在单元焊时接头相错量按小于50mm掌握。
4.1.5测量轨温。
在钢轨背光的一侧测量轨温，当轨温低于0℃时不进行焊接。
4.1.6轨端200mm范围内的钢轨全断面进行除锈。
4.1.7卸开钢轨接头，卸掉轨缝两侧各10～12根轨枕的扣件（如为曲线或大轨缝则适当延长），取走两侧各2～3根轨枕的绝缘轨距块和胶垫。
4.2端面打磨轨端打磨用端磨机打磨，轨端不垂直度≤0.8mm，用角磨机或钢丝刷清洁钢轨端头100～150mm范围的钢轨表面。
3.1工艺部：负责制订/变更各制程工艺标准3.2消费部：负责根据工艺标准执行相关操作3.3品管部：负责监视工艺标准的执行状况4.名词定义：无5.作业流程：无6.作业说明：交直流脉冲TIG焊机YC—300WX4额定输入电压：三相380V±10%/50Hz额定最大输出电压：22V焊接电流调节范围：10A—300A—15S—15S冷却方式：水冷焊接操作前须首先检查被焊工件部位有无氧化铝、油脂、涂层等垃圾物，焊前必须严格清理，否那么极易引起飞溅和熔核成形不良，甚至会产生未焊透等质量的发生。
6.3焊接前须领会图纸的技术要求，严格按照图纸要求进展施工，在将焊接件按图纸尺寸要求定位好后，须用工艺撑杆加强、加固，以防止或减小在铝焊过程中产生的焊接变形，确保产品质量。
焊接前检查所用钨电极是否符合当前焊接的板厚，否那么将其更换成适宜的钨电极。
在进展铝焊前，钨电极的伸出喷嘴的长度一般取钨电极直径的1—2倍。
焊接前翻开氩气瓶阀门，将氩气的焊接流量调至10L/min。
调整好适宜的电流，详细的不同板厚的焊接电流见下表。
选用好适宜的铝焊丝，不同板厚铝焊丝的选取见下表。
在进展铝焊时，钨电极与焊件间隔〔弧长〕以不超过钨电极直径的1.5倍。
在焊接时一般焊丝与工件的角度成15˚夹角，而钨电极焊枪与工件成75˚夹角。
在焊接时的焊接速度每分钟约为300—400毫米，详细情况跟据个人的实际才能而确定铝焊速度。
焊材焊丝弧长焊接方向钨电极焊接时手势须平稳，焊丝要均速送入溶池内。
焊接示意图焊缝宽度须均匀、上下起伏应一致，焊缝应美观、漂亮。
铝焊中不同材料厚度与之相关的铝焊丝直径及电流参数表：铝材料厚度(mm) 铝焊丝直径(mm) 钨电极直径(mm) 焊接电流(A)ØØ60—70ØØ—70—85ØØ—80—95ØØ—90—130 考前须知在操作前须严格按照图纸及工艺要求作相关的准备工作。
铝母线焊接工艺1、概况本施工工艺适用于火力发电机组500KV及以下配电装置铝母线、共箱母线、封闭母线、交流励磁母线、直流励磁母线的安装焊接。
焊接采用半自动熔化极氩弧焊工艺。
2、编制依据2.1《火力发电厂焊接技术规程》 (DL/T 869－2004)2.2《火电施工质量检验及评定标准（焊接篇）》1996年版2.3《焊工技术考核规程》(DL/T679-1999)2.4《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）2.5《铝母线焊接技术规程》（DL/T754-2001）2.6《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）2.7《电力建设安全工作规程》火力发电厂部分（DL5009.1-2002）3、施工条件3.1铝母线正式施焊前,应首先进行焊接工艺试验,确认焊接接头性能符合相应技术条件后方可组织焊工培训和技术考核。
3.2参加施焊的焊工，必须按照《焊工技术考核规程》规定，经相应试件考试合格。
正式施焊前应进行与实际条件相当的模拟练习，经外观检查符合要求方可参与铝母线的焊接。
3.3参加施焊的焊工应熟悉相关焊接的质量标准及工艺要求，有良好的工艺作风。
焊前应经技术人员进行技术、质量、安全交底，熟悉图纸或规程对焊缝的要求。
3.4施焊前相关建筑工程已完工，屋顶楼板施工完毕、墙面标高清晰、粉饰工作完毕、设备基础及构架、埋铁经过验收合格、孔洞有临时盖板、照明充足、施工水电条件完备。
现场清理干净，施工用脚手架搭设完好。
3.5 焊接铝金属及其合金时焊接气氛和强弧光对人体有一定的危害,必须对焊工加强安全教育和采取有效的劳动保护措施。
3.6 焊接前必须将母材焊缝坡口区表面油污、氧化膜和其他杂质清除干净。
3.7 铝母线焊接组对的，应将焊件垫置牢固，以防止在焊接过程中产生变形和开裂。
3.8空中焊接脚手架，应便于焊工施焊，否则应采取相应措施。
3.9施工中遇与交底要求不符时, 应拒绝施焊。
出现重大质量事故, 应报告有关人员, 不得自行处理。
目录1.工程概况及工程量 (2)1.1工程概况 (2)1.2工程量及工期 (2)2. 编制依据 (2)3. 作业前的条件和准备 (2)3.1技术准备 (2)3.2施工条件 (3)3.3作业人员 (3)3.4作业工机具 (6)3.5安全器具 (7)3.6材料及设备 (7)3.7工序交接 (8)3.8其他 (8)4.作业程序、方法 (8)4.1作业程序及工艺流程 (8)4.2作业方法 (9)5质量控制点的设置和质量通病预防 (12)5.1质量目标 (12)5.2质量控制点的设置 (12)5.3质量通病及预防措施 (13)5.4质量标准及要求 (14)6.作业的安全要求和环境条件 (14)6.1作业的安全危害因素辨识和控制 (14)6.2环境条件 (18)6.3焊接作业安全要求 (19)6.4消防管理 (21)6.5应急处置预案 (21)1.工程概况及工程量1.1工程概况内蒙古准格尔京泰电厂2×300MW工程，#1机组的封闭母线和共箱母线的安装工作，由天津电力建设公司负责施工，母线外壳和母线导体材质为1060。
1.2工程量及工期预计2009年09月01日开工，焊接工期按安装专业工期，约30天。
2. 编制依据2.1 设计院及厂家资料图纸2.2《铝母线焊接技术规程》（DL/T754-2001）2.3《焊工技术考核规程》（DL/T679-1999）2.4焊接工艺评定（2005-焊001～2005-焊004，B224,B225）2.5 《电力建设安全健康与环境管理工作规定》(国家电网工〔2003〕168号)2.6《电力建设安全工作规程》(DL5009.1-2002)2.7《焊接专业施工组织设计》3. 作业前的条件和准备3.1技术准备3.1.1施工图纸会审完毕，发现的问题已经解决。
3.1.2《焊接专业施工组织设计》已经批准出版。
3.1.3 焊接工艺评定已经完成。
3.1.4编写有针对性的作业指导书并己报监理审批。
编号LYXXX-ZY-DQ-002XX火电建设公司作业指导书工程名称：XX发电有限公司2X300MW热电联产机组工程装机容量（电压等级）：2 X 300MW作业项目名称：铝母线焊接编制单位：电气队编写：日期年月日审核：日期年月日审定：日期年月日批准：日期年月日1、施工范围2、编制依据2.1、施工图号2.2、标准规范3、施工准备3.1、材料准备3.2、施工机械3.3＞技术资料3.4,计量器具及特殊工具4、施工工序4. 1、流程4.2、工序方法5、控制点6、工艺质量标准及验收级别7、安全技术措施8、环境控制附表：施工技术交底记录4.1工艺流程图4.2工序方法4. 2. 1焊接材料4. 2. 1. 1焊接前必须确认所焊铝材的牌号，了解其化学成分、物理和力学性能。
以便正确的选定焊接材料和制定合理的焊接工艺。
4. 2. 1. 2供货商应捉供铝材和焊接材料的质量合格证，无质量合格证或对其质量冇怀疑时，应按批号抽查试验，其质量应符合GBJ149和GB/T3880的规定。
4. 2. 1. 3常用铝材牌号成分和性能表：注：参照标准GB/T3190、GB/T3880o注：参照标准GB/T10858o4. 2. 1. 5焊丝选用方法:a）焊接纯铝可选用纯铝焊丝（丝301）或铝硅焊丝（丝311）ob）焊接铝猛合金可选用铝犠焊丝（丝321）或铝硅焊丝（丝311）oc）焊接铝镁可选用铝镁焊丝（丝331）Od）异种铝金屈焊接可选用与材料强度级别低的一侧匹配的焊丝。
4. 2. 2焊件坡口形式与加工4. 2. 2. 1常用焊接接头基木形式及尺寸表:4. 2. 2. 2铝母线对接焊缝为保证焊接质量，降低焊接技术难度，一般在对口根部可放置垫板或垫圈，其形式可根据需要选用。
6.4铝母线焊接质量的检查和检验工作，实行三级检查验收制度。

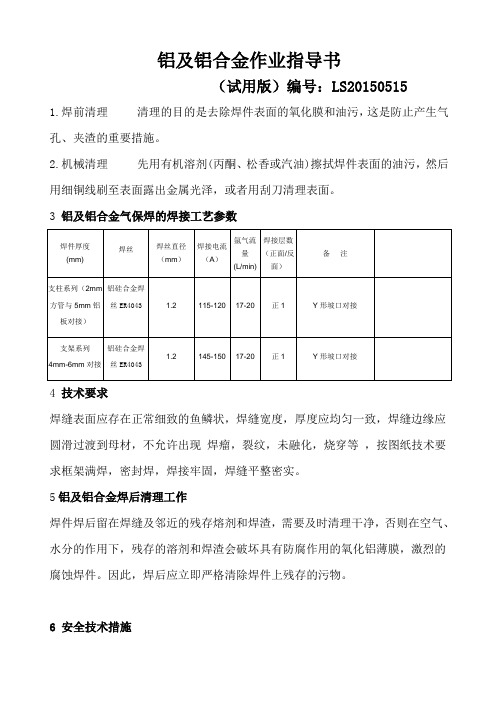

铝及铝合金作业指导书
