铝合金焊前清理操作规
程
The document was finally revised on 2021

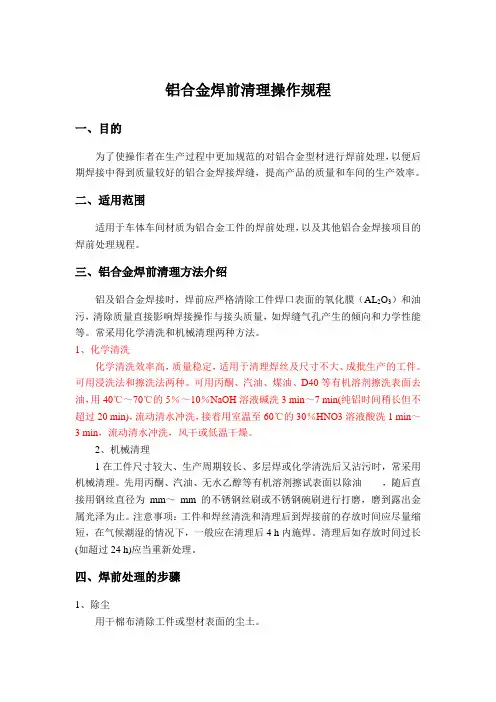

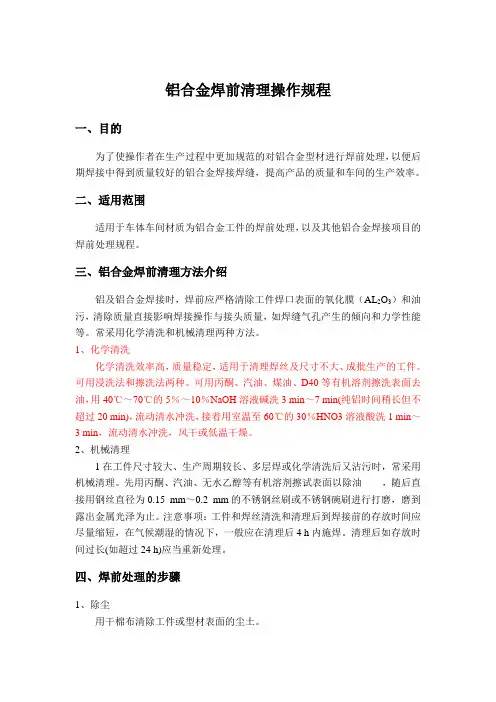

铝合金焊前清理操作规程
一、目的
为了使操作者在生产过程中更加规范的对铝合金型材进行焊前处理，以便后期焊接中得到质量较好的铝合金焊接焊缝，提高产品的质量和车间的生产效率。
二、适用范围
适用于车体车间材质为铝合金工件的焊前处理，以及其他铝合金焊接项目的焊前处理规程。
三、铝合金焊前清理方法介绍
铝及铝合金焊接时，焊前应严格清除工件焊口表面的氧化膜（AL2O3）和油污，清除质量直接影响焊接操作与接头质量，如焊缝气孔产生的倾向和力学性能等。常采用化学清洗和机械清理两种方法。
1、化学清洗
化学清洗效率高，质量稳定，适用于清理焊丝及尺寸不大、成批生产的工件。可用浸洗法和擦洗法两种。可用丙酮、汽油、煤油、D40等有机溶剂擦洗表面去油，用40℃～70℃的5％～10％NaOH溶液碱洗3 min～7 min(纯铝时间稍长但不超过20 min)，流动清水冲洗，接着用室温至60℃的30％HNO3溶液酸洗1 min～3 min，流动清水冲洗，风干或低温干燥。
2、机械清理
1在工件尺寸较大、生产周期较长、多层焊或化学清洗后又沾污时，常采用机械清理。先用丙酮、汽油、无水乙醇等有机溶剂擦试表面以除油，随后直接用钢丝直径为 mm～ mm的不锈钢丝刷或不锈钢碗刷进行打磨，磨到露出金属光泽为止。注意事项：工件和焊丝清洗和清理后到焊接前的存放时间应尽量缩短，在气候潮湿的情况下，一般应在清理后4 h内施焊。清理后如存放时间过长(如超过24 h)应当重新处理。
四、焊前处理的步骤
1、除尘
用干棉布清除工件或型材表面的尘土。
2、去除型材或工件表面的油脂等污染
把工件或型材放置到型材打磨架上。型材在打磨之前，在焊缝及其两侧相邻的50mm的区域用沾有无水乙醇的无尘擦拭纸进行擦洗。
3、焊前打磨
待有机溶剂挥发干净后用专用打磨工具对工件或型材进行打磨。对打磨纹理没有特殊要求的工件或型材一般使用角磨机配合钢丝碗刷进行打磨。对于采用激光跟踪的自动焊接机器人进行焊接的工件，型材的打磨纹理应尽可能与焊缝平行，一般采用直柄打磨机配合钢丝碗刷进行打磨，打磨区域包含焊缝坡口和钝边，以及坡口两侧25~50mm范围内的区域直至表面露出金属光泽。
4、除屑
用风枪把工件或型材表面上的铝屑清理干净。
五、点固焊缝焊前清理
铝及铝合金焊接之前，为了便于工件的焊接，防止工件焊接时发生过度变形，通常在正式焊接之前会对工件提前焊好点固焊缝。但是点固焊缝又会影响
正式焊缝的的成型，所以点固焊完成后，要求对点固焊起弧及收弧点进行打磨，打磨时要求将起弧处熔合不良去除。如果收弧处存在收弧缺陷，则须去除收弧缺陷。打磨后起弧及收弧处与焊缝之间须平滑过渡。对于采用自动焊的点固焊缝，除处理起弧处及收弧处以外，还须用割片将点固焊剖出沟遭，以利于自动焊激光跟踪。
六、操作注意事项
1、正确穿戴劳动防护用具；
2、清洗剂无水乙醇应该单独存放，禁止靠近火源；
3、使用机械打磨工具时要避免领带/围巾靠近工具和附件，以免缠绕导致窒息，避免头发卷入工具及其附件中；
4、打磨方向严禁站人，以免打磨出来的火花与金属屑对人体产生伤害；
6、打磨之前要先确定工件是否装夹牢固，严禁手持小件进行打磨；
7、工作完成后要及时清理现场，保持工位的整洁。
安全生产管理制度 1、工作时必须穿工作服、工作鞋、戴工作帽，严禁携带戒指、耳环、项链等物上岗。 2、严格按照各工序的设备操作规程进行操作，不得违反操作规程。 3、设备开机前，必须进行全面检查，待一切情况正常后，方可送电开机。 4、设备不能带病运转，如发现有异常情况（如声音不正、冒烟、火花等情况）应立即停车检查，待故障消除后，方可开机。 5、工作结束后，要及时切断电源、水、气等管路。 6、设备维修时，必须切断电源，挂牌标记，必要时也需关掉水流阀门，待设备完全停止运转后，方可进行维修。维修时要严格按照维修操作规程进行，维修完毕后，必须将一切工具零件清理干净。 7、严禁酒后上岗和工作中喝酒，如有这些情况，任何人都有权制止，因酒后上岗出现任何设备人身事故，后果自负。 8、工作时严禁携带孩子、严禁串岗、打闹、干私活、玩手机，严禁在工作场合吃零食，违者罚款。 9、车间内严禁吸烟，违者罚款。 编制：审核：批准： 铝合金角码切割锯安全操作规程 1、上班前必须穿戴好劳保防护用品。 2、开机前必须检查设备各部件是否有松动现象，工作台面是否干净，电气线路是否 完好，阻尼油缸中油位是否处于缸体高度的2/3处，严禁非操作人员操作设备。 3、开机时气源的压力保证在0.6MPa以上。 4、切割过程中必须加喷雾，喷雾液为煤油或煤油与机油的混合物。 5、发生任何错误操作或机床有任何异常情况应立即关闭电源和气源，检查并排除故
障，要注意锯片的旋转方向，不得使锯片电机反转。 6、工作过程中要随时清理废屑，定期排放气源二联体内的水分并保证油容器内的油 位正常。 7、设备维修时，必须挂警示标志或派专人看护电源及气源。 8、设备运转，维修调整时严禁操作人员的头，手接触锯片或加紧气缸。 9、工作完毕后要关闭电源和气源并清理设备和现场的卫生。 编制：审核：批准： 铝门窗双头切割锯安全操作规程 1、操作人员上班前必须穿戴好劳保用品，带好防护眼镜。 2、开机前必须检查设备各部件是否有松动现象，工作台面是否干净，电气线路是否完操作设备，严禁酒后操作。 3、开机时检查气泵的压力在0.6MPa以上，系统通电后活动锯头必须进行回原点操作。 4、切割过程中必须加喷雾，喷雾液为煤油或煤油与机油的混合物。 5、发生任何错误操作或机床有任何异常情况应立即关闭电源和气源，检查并排除故障。 6、长时间不使用机床时，一定要保证将机床总电源关闭以延长伺服电机的使用寿命。 7、操作者一定要保证电器柜门关闭，以免触电及铝屑进入电器柜内。 8、机床行走时警灯会发出警报声，此时要注意安全以免将头和手夹住。 9、当接数控锯的电源线时要注意锯片的旋转方向、不得使锯片电机反转。 10、当关闭机床总电源及电气柜内24V空气开关时，锯罩附近严禁站人。 11、机床工作时操作人员的头、手严禁接触锯片和夹紧气缸。 12、工作过程中要随时清理废屑，定期排放气源三联体内的水分并及时补充油容器
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 浇铸工安全操作规程(通用版)
浇铸工安全操作规程(通用版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1、清除通道和场地的一切障碍物。 2、检查铁水包是否烘干，包底、包耳、包杠、端把是否安全可靠，转动部分是否灵活。禁止使用未烘干的铁水包。 3、与铁水接触的一切工具，使用前必须预热至500℃以上，否则不准使用。 4、铁水不得超过铁水包容积的80％，抬包要平稳慢行，步调一致，防止铁水溅出伤人。 5、用吊车吊运铁水前应检查吊钩、链子是否可靠，吊运时链子不准打结，要有专人负责跟随铁水包，经过路线，不得有闲杂人员。 6、严格贯彻六不浇： （1）铁水温度不够不浇； （2）铁水牌号不对不浇； （3）不挡渣不浇； （4）砂箱不干不浇；
（5）不放外浇口不浇； （6）铁水不够不浇。 7、浇铸时要准确平稳，不准从冒口往砂箱内倒铁水和看铁水。 8、当铁水浇入砂型时，要随时点燃出汽孔、冒口、箱缝排出的废气、以免毒气和铁水飞溅伤人。 9、剩余的铁水要倒在准备好的铁模或砂坑内，不准倒在砂堆和地面上，防止铁水爆炸伤人。因跑火或其它原因流在地面上的铁水，在未凝固之前不得用砂覆盖，凝固后应及时清除。 10、所有设备使用前应检查安全可靠性，使用后娈清理干净。 XX设计有限公司 Your Name Design Co., Ltd.
一、焊接基础知识 1、点焊是焊件装配成搭接接头，并压紧在（两电极）之间，利用（电阻热）熔化母材金属，形成焊点的电阻焊方法。 2、点焊具有（大电流）、（短时间）、（压力）状态下进行焊接的工艺特点。 3、点焊方法按供电方向和一次形成的焊点数量分为（双面单点焊）、（单面双点焊）、（单面单双点焊）、（单面单点焊）、（双面双点焊）和（多点焊）等。 4、点焊的热源是（电阻热）。 5、焊接区的总电阻由（焊件与焊件之间的接触电阻）、（焊件与电极之间的接触电阻）和（焊件本身的内部电阻）等组成。 6、电阻焊分为（点焊）、（凸焊）、（缝焊）和（对焊）等焊接方法。 7、电阻焊是焊件组合后通过电极施加（压力），利用（电流）通过接头的接触及临近区域产生的电阻热进行焊接的方法。 8、凸焊主要用于（螺母）、（螺栓）与板件之间的焊接。 9、点焊的主要焊接参数有（焊接电流）、（焊接时间）和（电极压力）。 10、点焊焊点的八种不可接受缺陷：（虚焊）、（裂纹）、（烧穿）、（边缘焊）、（位置偏差）、（扭曲）、（压痕过深）和（漏焊）。 11、混合气体保护焊最大气孔直径不能超过（1.6mm）。 12、混合气体保护焊同一条焊缝上在（25mm）内所有气孔的直径之和不能大于（6.4mm）。 13、混合气体保护焊焊缝上相邻两个气孔的间距须（大于）最小气孔的直径。 14、焊点质量的检查方法分为（非破坏性检查）和（破坏性检查）。 15、非破坏性检查方法分为（目视检查）和（凿检）。 16、凿检时，凿子在离焊点（3—10mm）处插入至一定深度。 17、凿检时，凿子插入的深度与被检查焊点（内端平齐）。 18、凿检频次每班不少于（3）次。 19、当焊点位置超过理论位置（10mm）时不合格焊点。 20、焊枪需与焊件表面垂直，偏移角度不能超过（25度）。 21、焊机的次级电压不大于（30v）,所以操作者焊接中不会触电。 22、对于虚焊焊点的返修方法有两种： （1）在返修工位用点焊枪进行重新焊接，焊点位置离要求位置须小于（10mm）。 （2）在返修工位如果焊枪焊不到该焊点，则可用（混合气体保护焊）进行（塞焊）补焊，补焊位置必须离返修点（6mm）以内，塞焊孔直径为（5mm）。补焊结束后需对被焊处进行修磨至与板材平滑过渡。 23、对于裂纹焊点的返修，需打磨消除（裂纹），再用（混合气体保护焊）进行补焊，最后修磨（被焊处）至与（板材）平滑过渡。 24、对于焊穿焊点的返修，需先将焊点打磨至发出金属光泽，再用（混合气体保护焊）进行补焊，最后修磨（被焊处）至与（板材）平滑过渡。 25、对于凸焊焊点的返修，在凸焊边缘用（混合气体保护焊）进行（角焊）补焊，焊点宽度（5-8mm），焊点数量与（凸焊数）相同，且沿凸台周围均匀分布。 26、对于虚焊螺柱的返修，用砂纸将虚焊处修磨平整，使用焊接夹具，用（手工螺柱焊枪）进行补焊。 27、对于烧穿螺柱的返修，在螺柱焊接凸台与板材之间用（混合气体保护焊）沿周长对称补焊二点，焊点高度不能超过螺柱焊接凸台高度（3mm），在行穿的板材背面用（混合气体保护焊）进行补焊。 28、在进行螺柱焊时，螺柱焊枪需与焊件垂直，偏移角度不能超过（3度）。 29、螺柱焊属于（电弧焊）。 30、螺柱焊的焊接过程分为（提升）、（引弧）、（通焊接电流）和（下落焊接）。 31、点焊过程中如果焊接电流小，则易发生（焊点虚焊），如果焊接电流大，则易引起（飞贼）、（压痕过深）和（焊穿）等缺陷。 32、点焊过程中，焊接电流指流经（焊接回路）的电流。 33、点焊过程中，焊接时间指每一个焊接循环中，自（焊接电流）接通到停止的（持续）时间。
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 铝及铝合金铸造安全操作规程 (新编版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
铝及铝合金铸造安全操作规程(新编版) 一、目的及范围 明确铝及铝合金铸造的作业方法、程序和技术要求。本标准规定了扁锭生产线铸造机部分的操作步骤，方便操作人员生产出高质量、符合要求的扁锭。 二、适用对象 铸造机区域的操作必须由运行班组中具有丰富工作经验的铸造工来进行，非铸造工不得随意操作。 三、设备参数 表一铸造机规格参数（部分） 内容 数据 备注
800S型号液压缸行程 9650mm 有效行程 9150mm 铸造荷重 130T Hpu 12000L 700S型号液压缸行程 9650mm 有效行程 9150mm 铸造荷重 100T
Hpu 9300L 设计铸造速度 15-150mm/min 误差控制为±1.0% 平台的最大倾斜角85° 倾斜所需时间 45s 模拟输入/输出 4-20mA 离散信号输入/输出24V直流 冷却水压力 3-3.5bar 液压压力
铝及铝合金铸造安全操作规程 一、目的及范围明确铝及铝合金铸造的作业方法、程序和技术要求。本标准规定了扁锭生产线铸造机部分的操作步骤，方便操作人员生产出高质量、符合要求的扁锭。 二、适用对象铸造机区域的操作必须由运行班组中具有丰富工作经验的铸造工来进行，非铸造工不得随意操作。三、设备参数表一铸造机规格参数内容数据备注800S型号液压缸行程9650mm 有效行程9150mm 铸造荷重130T Hpu12000L 700S型号液压缸行程9650mm 有效行程9150mm 铸造荷重100T Hpu9300L 设计铸造速度15-150 mm/min误差控制为±1.0 %平台的最大倾斜角85°倾斜所需时间45s 模拟输入/输出4-20mA 离散信号输入/输出24V直流冷却水压力3-3.5bar 液压压力83-103bar 铸锭尺寸570~640 mm×1810~2410 mm×9150 mm 铸锭质量25.5285~38.430T 四、操作要求倒炉和精炼、静置作业倒炉、精炼及静置操作按照其相应的规程执行。铸造前准备1、铸造前设备准备铸造工具吊运必须使用专用吊具，防止损坏表面。更换安装工具时，操作平台、分配流槽、结晶器、引锭头等，必须调平、对正并固定好。铸造前必须通水检查水冷系统、结晶器等。保证冷却水孔畅通，结晶器无变形、石墨环无砂眼、沟痕、表面光滑，可调结晶器角部间隙均匀，并且固定牢固。据生产需要选择合适规格的结晶器与引锭头，需要更换结晶器与引锭头时，要检查有无缺陷，确保结晶器与引锭头可用。正常生产中按照以下步骤进行准备工作：①用抹布清理结晶器内壁、石墨内衬及结晶器表面。要求内壁无污渍，石墨内衬表面无油渍、无亮面。②启动冷却水，目视检查每个结晶器的喷水模式，确认是否有滴、漏和不均匀的流量，如有，关闭冷却水，用专用工具疏通水孔。如若不行，更换结晶器。③需要进行水流量测量，检查连接完好。在同样的部位测量的水量应该是一样的。水流量的检验，根据实际需要，参照说明书《水流量测试》部分进行;④棉抹布擦干结晶器内壁及外表面，保证铸造平台干燥。⑤查铝孔无机械损伤、擦伤、刻痕等等，如有，用120-150粒度水砂纸打磨。用水砂纸按从一侧到另一侧的次序打磨铝孔，避免擦伤石墨内衬。⑥检查石墨内衬，在石墨上找出铸锭上全部拉痕对应部位，寻找变色和/或感觉粗糙度部份用干燥、无研磨剂的棉布或等同材料把结晶器擦拭干净。仍不能去除扁锭缺陷参照附件《石墨准备规程》。
文件编号：TP-AR-L9943 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 浇铸工安全操作规程正 式样本
浇铸工安全操作规程正式样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 1、清除通道和场地的一切障碍物。 2、检查铁水包是否烘干，包底、包耳、包杠、 端把是否安全可靠，转动部分是否灵活。禁止使用未 烘干的铁水包。 3、与铁水接触的一切工具，使用前必须预热至 500℃以上，否则不准使用。 4、铁水不得超过铁水包容积的80％，抬包要平 稳慢行，步调一致，防止铁水溅出伤人。 5、用吊车吊运铁水前应检查吊钩、链子是否可 靠，吊运时链子不准打结，要有专人负责跟随铁水 包，经过路线，不得有闲杂人员。
6、严格贯彻六不浇： （1）铁水温度不够不浇； （2）铁水牌号不对不浇； （3）不挡渣不浇； （4）砂箱不干不浇； （5）不放外浇口不浇； （6）铁水不够不浇。 7、浇铸时要准确平稳，不准从冒口往砂箱内倒铁水和看铁水。 8、当铁水浇入砂型时，要随时点燃出汽孔、冒口、箱缝排出的废气、以免毒气和铁水飞溅伤人。 9、剩余的铁水要倒在准备好的铁模或砂坑内，不准倒在砂堆和地面上，防止铁水爆炸伤人。因跑火或其它原因流在地面上的铁水，在未凝固之前不得用砂覆盖，凝固后应及时清除。
手工焊接的要领 1、作用：焊接元件、导线，使其可靠连接，具有良好的导电性能和一定机械强度，也可将原来焊件分解。 2、焊接基本要领： ①清洁的金属表面，保证良好焊接的前提。 ②加热时到达最佳焊接温度。 ③具有一定的焊接时间（焊接速度应合适）。 ④焊锡在液态下要有良好的浸润能力（可借助助焊剂）。 3、焊点质量要求：电接触良好；机械性能良好；美观。严防虚焊、修焊，焊点不宜过大，要光泽、美观，但牢固是首位。 注意：焊接技术不仅关系到整机装配的劳动生产率的高低和生产成本的大小，而且也是电子产品质量的关键。要做到每一个焊点不但均匀美观且有良好的电气性能和机械强度，还不是一朝一夕就能掌握好，一个从事电子技术工作的人员，尤其是初学者，必须认真学习有关焊接的理论知识，掌握焊接技术要领，并能熟练地进行焊接操作，这样才能保证焊接质量，提高工作效率。 4、焊接基本步骤： ①右手持电烙铁。左手用尖嘴钳或镊子夹持元件或导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。 ②将烙铁头刃面紧贴在焊点处，将被焊表面加热到焊锡熔化的温度。电烙铁与水平面大约成60℃角，以便于熔化的锡从烙铁头上流到焊点上，将焊锡熔化并填充到被焊的金属表面。烙铁头在焊点处停
留的时间控制在2～3秒钟。 ③在焊点上的锡料及流韧性恰当时抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后，才可松开左手。 ④用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线。 5、焊接质量的基本技术要求 ①焊点要牢固，具有一定的强度； ②不能出现虚焊、假焊、漏焊等现象； ③焊点之间不应出现搭焊、碰焊、桥连、溅锡等现象； ④焊点不应有毛刺、空隙、沙眼、气孔等现象； ⑤焊点要光亮且大小均匀； ⑥焊点表面要整洁，无焊剂残留； ⑦焊点上的焊料用料要适应； ⑧掌握好焊接温度，防止烫坏导线和元件。 6、造成虚焊的原因： ①焊接接触面不清洁；
四、操作要求 （一）倒炉和精炼、静置作业 倒炉、精炼及静置操作按照其相应的规程执行。 （二）铸造前准备 1、铸造前设备准备 （1）铸造工具吊运必须使用专用吊具，防止损坏表面。更换安装工具时，操作平台、分配流槽、结晶器、引锭头等，必须调平、对正并固定好。 （2）铸造前必须通水检查水冷系统、结晶器等。保证冷却水孔畅通，结晶器无变形、石墨环无砂眼、沟痕、表面光滑，可调结晶器角部间隙均匀，并且固定牢固。 （3）据生产需要选择合适规格的结晶器与引锭头，需要更换结晶器与引锭头时，要检查有无缺陷，确保结晶器与引锭头可用。正常生产中按照以下步骤进行准备工作： ①用抹布清理结晶器内壁、石墨内衬及结晶器表面。要求内壁无污渍，石墨内衬表面无油渍、无亮面。 ②启动冷却水，目视检查每个结晶器的喷水模式，确认是否有滴、漏和不均匀的流量，如有，关闭冷却水，用专用工具疏通水孔。如若不行，更换结晶器。 ③需要进行水流量测量，检查连接完好。在同样的部位测量的水量应该是一样的。水流量的检验，根据实际需要，参照说明书《水流量测试》部分进行; ④棉抹布擦干结晶器内壁及外表面，保证铸造平台干燥。 ⑤查铝孔无机械损伤、擦伤、刻痕等等，如有，用120-150粒度水砂纸打磨。用水砂纸按从一侧到另一侧的次序打磨铝孔，避免擦伤石墨内衬。 ⑥检查石墨内衬，在石墨上找出铸锭上全部拉痕对应部位，寻找变色和/或感觉粗糙度部份用干燥、无研磨剂的棉布或等同材料把结晶器擦拭干净。仍不能去除扁锭缺陷参照附件《石墨准备规程》。 ⑦确认冷却水喷孔堵塞是否符合下一铸次要求，否则调整堵塞孔。堵口方法由工艺人员确定。 ⑧根据需要更换或调校引锭头，更换引锭头前检查引锭头内腔及周边，保证内腔及边部清洁无缺陷。 ⑨确认引锭头排放孔未被堵塞,如有堵塞用工具疏通。保证引锭头内腔无水渍，用压缩空气吹干引锭头。
铸造业安全操作规程 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
砂轮机安全操作规程 1、工作前必须戴好防护眼镜，开启通风，开动砂轮前，仔细检查砂轮有无裂纹、缺损，如有异常严禁使用。检查防护装置是否紧固好，确认正常后，开车空转5分钟，方可操作。 2、随时调整托板，使其与砂轮间隙不小于3毫米，同时使托板平面在砂轮的水平中心线上，砂轮运转时不准调整托板，当工件厚度小于6毫米时，应将托板卸开，否则不准使用。 3、启动砂轮机，当砂轮达到额定转数后，方可使用。 4、磨件时紧握工件，平稳接触砂轮，不准用力过猛撞击砂轮，未退件前，不允许关停砂轮机 5、操作时要站在砂轮的侧面，不允许两人在一片砂轮上同时磨削。避免头部及其它部位与砂轮在同一直线上。 6、磨小件时，要用钳子等辅助工具夹住磨削，以免磨伤手，不准用砂轮侧面磨物件。 7、砂轮磨出凹槽，或震动较大时要及时找有关人员用砂轮刀修整。 8、砂轮片的拆装更换必须由专人负责，更换砂轮片要建立记录档案，标明更换日期、更换者及更换内容，以备查巡。 9、砂轮磨损较多（表面线速度20米/秒）或被磨工件碰撞砂轮防护罩时，必须更换新砂轮。 10、更换新砂轮要详细检查砂轮是否受潮、受冻、有无裂纹和缺损，更换时不准用铁器敲击，砂轮与法兰盘之间垫以厚的石棉垫，压紧法兰不小于砂轮的1/3，并大于法兰盘直径1毫米。均匀夹牢上紧螺丝后，再看静平衡，然后装机空运转1-2分钟，确无异常后，方可使用。 11、严禁非指定人员随便开车磨活，操作者磨活时严禁吸烟。 12、在工作中，发现砂轮振动过大或发出不正常声音等异常情况时，要立即停机找有关人员检查修理。 13、工作结束，切断电源总闸，关闭抽风机，清扫干净场地
浇注工安全操作规程(新编版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0295
浇注工安全操作规程(新编版) 1．浇注钢锭或铸钢件前，应对浇注场地仔细检查，排除事故隐患，并对盛钢桶作检查，如果机械有故障，内衬烧损超过规定厚度及塞头砖与注口砖吻合不良时，应停止使用。 2．各种工具、吊具及废钢、垃圾，不准任意堆放和堵塞通道，应及时运走或放到指定位置。 3．检查锭模内壁或盛钢桶时，必须使用36伏的安全电压行灯，盛钢桶吊至出钢槽下后，不准进入桶内工作。如需检查，必须将盛钢桶吊离出钢槽位置。 4．行车吊运钢锭、锭模、冒口、中注管、铸件及盛钢桶时，必须挂稳固牢，按照行车工、起重工安全规程操作。特大物件及满载的盛钢桶吊运时，必须前后各设一人监护，并由两人配合指挥。禁止一切人接近吊物或在吊物下停留、通过。吊挂所用链条、钢丝绳
须仔细检查，防止断裂事故。 5．浇注钢锭一般应在浇注坑内进行，6吨以上钢锭或铸件的浇注不准在地面进行。 6．出钢时注意不要让钢水流冲击塞杆和桶壁，钢水不要装得过满(不超过桶深的7／8)。禁止任何人员站立在盛钢桶台架附近或出钢槽的对面，以免发生烧伤事故。 7．浇钢时，与浇注工作无关的人员禁止站在正在浇注的地坑附近。盛钢桶的注口砖未对准中注管时，不得开启塞杆。底盘或中注管发生跑钢时，要使用铁沫子堵塞，不准使用稀泥浆，以免发生爆炸。 8．注完钢水后，盛钢桶内的残钢熔渣应缓慢倒在干燥的废锭模和渣罐内，此时所有人员都应远离渣罐，严防渣子飞起伤人。 9．浇注过程中，如遇塞杆关不住而钢水四溅时，必须由一人正确地指挥行车，其余人员应迅速避开。 10．炉下正在放渣或渣罐盛满熔渣时，禁止任何人在渣罐旁站立或行走。
仅供参考[整理] 安全管理文书 铸造机械安全操作规程 日期：__________________ 单位：__________________ 第1 页共5 页
铸造机械安全操作规程 铸造机械生产属于热加工，其生产过程包括：混砂、造型、熔化、浇注和清理等几个环节。铸造机械安全生产因其工序多，起重运输量大等特点，使得铸造机械存在安全隐患。下面我们来了解一下铸造机械安全操作方法。 铸造机械安全操作--混砂作业 铸造机械的主要危险是当操作人员在混砂机运转时伸手取出砂样 或试图铲出砂子时，而手被挂住或拖进混砂机内，造成伤害。在混砂铸造机械安全操作中，需要注意以下几点： (1)铸造机械涉及到的机械要由专人维护和管理，开车前全面检查，确认正常后，方可使用。 (2)碾砂机启动后，安全操作铸造机械设备，不准用手扒料、清理碾轮，并严禁用手到碾盘上取砂样。 (3)禁止在碾砂机工作时从机中铲出型砂。 铸造机械安全操作--造型作业 (1)铸造机械造型作业中要注意起重运输安全，绝对禁止为图方便在起吊物下方工作，应当将砂型放在乎稳而坚固的支架上，防止物件落下碰撞伤人。 (2)铸造机械手工造型和造芯时要注意防止砂箱、芯盒落地砸脚、手指被砂箱挤压、砂中的钉子和其他锐利金属片划破手、钉子扎脚等伤害。在铸造机械安全操作中要注意搬运砂箱、芯盒的方式，穿好鞋底结实的安全鞋，用筛分或磁选分离出砂中的钉子、金属碎片等。 (3)铸造机械安全操作时，芯铁、砂箱的加强筋不要暴露在铸型表面，否则，由于它吸潮，金属液与其接触时易产生炝火，烫伤作业人员。 第 2 页共 5 页
(4)使用机器造型、造芯时，一定要熟悉机器的性能及铸造机械安全操作规程。 (5)在铸造机械造型捣砂时，操作人员要穿硬包头工作鞋，并保持精神集中，操作捣固机时，捣锤不要捣在脚上或箱边、箱带、浇口及出气口上。 铸造机械安全操作--浇包与浇注 (1)铸造机械浇注工要穿戴好工作服，戴好防护镜。 (2)铸造机械浇注通道应畅通、无坑凹不平、无障碍物，以防绊倒。手工抬包架大小要合适，使浇包装满金属液后重心在套环下部，以防浇包倾覆出抬包架。 (3)铸型的上下箱要锁紧或加上足够重量的压铁，以防浇注时抬箱、跑火。 (4)铸造机械浇注时若发生严重炝火，应立即停浇，以免金属喷溅引起人员烫伤和火灾。 (5)浇注产生有害气体的铸型时，应特别注意通风，防止中毒。 铸造机械安全操作--砂型烘干作业 (1)在铸造机械装、卸炉时，要有专人负责指挥，在装卸砂型(芯)时应平均装卸，不能单边调装，以免引起翻车。 (2)铸造机械砂型(芯)起吊时应注意起吊重量，不得超过行车负荷，每次起吊砂型要求同一规格大小，不能大小混吊。 (3)火门附近禁止堆放易燃物、易爆品，这是铸造机械安全操作最重要的一点。 (4)在加煤或扒渣时应戴好防热面罩，以防火焰及热气灼伤脸部。 铸造机械安全操作--落砂清理 第 3 页共 5 页
1 适用范围 本作业指导书适用于铝合金压力铸造。 2 材料 2.1 铝锭：ZL102 2.2 铝板：1060 2.3 涂料：压铸脱模剂或工业猪油 3 设备与工具 3.1 压铸机：JS228 3.2 压铸炉：电压铸炉 200kg 3.3 压铸模具 3.4 辅助工具：浇勺、钳子、涂料棒等 4 工艺准备 4.1 穿带好劳动保护用品。 4.2 熟悉加工零件的模具，检查、调整压铸机和模具工作状态。 4.3 铝合金熔化：升温、加料。当达到浇注温度后清渣，准备浇注。 5 工艺过程 合金熔化 合模浇注 刷涂料 保压 开模顶出工件 合格品 清模 入框 6 质量检查 6.1铸件外形应完整，表面不允许有裂纹、麻点、气孔、缺料等缺陷。 6.2 分模面不得有错位现象； 6.3 内、外文字与标记清晰。 7 注意事项 7.1 电压铸炉的操作应注意以下几点： (1) 坩锅的首次使用必须进行预热，并按以下程序进行： 开机，温度调整到200° 保温1小时 温度调整到400° 保温1小时 加入少量小块铝料 调整到工作温度 熔化成铝液 正常加料
(2) 压铸炉停炉前应做到： a.提前控制铝料的加入，保证停炉前炉内铝液基本用完，坩锅内存留的铝液不得超过40kg。(液面距坩锅上边缘不得少于40厘米) b.如因非正常断电，应将坩锅内的铝液尽量舀出，放置到成型槽内。坩锅内存留的铝液不得超过40kg。(液面距坩锅上边缘不得少于40厘米)。 (3) 压铸炉停炉后重新开炉，操作程序与坩锅的首次使用一样，必须按规定的程序进行。 7.2 铝锭(铝料)的熔化应注意以下几点： (1) 铝锭在放入坩锅前，表面不得有积水或粘有液体，并提前放置在压铸炉顶部加热，确保干燥； (2) 坩锅首次使用或重新开炉铝液较少时，应先将料头或小块铝料放入以便熔化。待坩锅内基本为铝液后再加入铝锭。 7.3 设备、模具的维护 (1) 当班压铸工作结束后，应清除设备上的铝渣、废料，将涂料、油污、废水擦拭干净，保持设备与周边环境的清洁； (2) 本批产品压铸工作结束后，卸下模具，按模具保养要求，清洗表面油污，去除各结合面粘铝，主要部位涂防锈油，各活动部位加润滑油。模具放到模具架固定位置，模具附件应放置在工具架指定位置。
造型工安全操作规程 1、工作前认真检查所用砂箱、模型、型板及设备等，发现不安全 因素及时排除。 2、使用吊车时首先要注意吊车的吨位，吊具是否完好（钢丝绳、 天平、勾子）。还要注意被吊的物件是否安全可靠。多人操作时一人指挥，手势要明显准确，上下要配合好。 3、使用吊车吊物件时，吊挂要稳当，手不准伸到物件下面去穿绳。 4、不准在吊起的物件下面通行或操作。如果必要时要采取安全措 施确认安全无恙方可进行，箱宽1米以上的要放在支架或牢靠的地方支撑好，不足一米的头和身体要闪开。 5、用风动捣固机撞箱时要双脚叉开，对准砂箱，精神要集中，不 准打到砂箱、模型及其它工装上。二人及二人以上同时操作时要保持一定距离，严禁朝人空打。 6、起模时用锤敲模型要垫木板，敲打要准。起模吊具要安全可靠， 造型上的起模装置要严格检查，不安全的不使用。 7、砂箱堆放要整齐不得歪斜。严禁上大、下小乱放。取砂箱不得 从中间抽取。 8、翻箱时要注意前后周围是否有人及障碍物。并且根据砂箱大小 及形状来确定翻箱方法。 9、合用砂箱时要用螺栓把牢。扣箱时要卡紧。 10、工作场地要保持清洁卫生、地面要洒水，要留有安全线。
1、工作前必须穿戴好个人防护用品。 2、电炉送电前，必须对水泵水路，电器进行严格检查，如有损坏禁止送电。 3、中频炉，炉膛冲刷不得大于壁厚的三分之一。否则，停止使用。 4、中间加料时，应使专用钳子加料不可用手直接投放，加入的物料应予热。防止加料时造成飞溅。 5、中频炉在工作期间，要按人员分工坚守工作岗位，不准在炉前打闹聊天。 6、溶液出炉时，应有专人统一指挥。 7、每班开炉前，要认真检查炉膛的冲刷情况，如有损坏，做好必要的修补工作。 8、中频炉电气或油类起火时，应采用干粉灭火器灭火，同时通知消防部门灭火。
焊接基础知识问答
焊接基础知识问答 焊接基础知识问答 一、基本知识 1.什么叫焊接? 答：两种或两种以上材质(同种或异种),通过加热或加压或二者并用,来达到原子之间的结合而形成永久性连接的工艺过程叫焊接. 2.什么叫电弧？ 答：由焊接电源供给的，在两极间产生强烈而持久的气体放电现象—叫电弧。 〈1〉按电流种类可分为：交流电弧、直流电弧和脉冲电弧。 〈2〉按电弧的状态可分为：自由电弧和压缩电弧（如等离子弧）。 〈3〉按电极材料可分为：熔化极电弧和不熔化极电弧。 3.什么叫母材？ 答：被焊接的金属---叫做母材。 4.什么叫熔滴？ 答：焊丝先端受热后熔化，并向熔池过渡的液态金属滴---叫做熔滴。 5.什么叫熔池？ 答：熔焊时焊件上所形成的具有一定几何形状的液态金属部分---叫做熔池。 6.什么叫焊缝？ 答：焊接后焊件中所形成的结合部分。 7.什么叫焊缝金属？ 答：由熔化的母材和填充金属（焊丝、焊条等）凝固后形成的那部分金属。 8.什么叫保护气体？ 答：焊接中用于保护金属熔滴以及熔池免受外界有害气体（氢、氧、氮）侵入的气体---保护气体。 9.什么叫焊接技术？ 答：各种焊接方法、焊接材料、焊接工艺以及焊接设备等及其基础理论的总称—叫焊接技术。 10.什么叫焊接工艺？它有哪些内容？ 答：焊接过程中的一整套工艺程序及其技术规定。内容包括：焊接方法、焊前准备加工、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。 11.什么叫CO2焊接？ 答：用纯度> 99.98% 的CO2做保护气体的熔化极气体保护焊—称为CO2焊。 12.什么叫MAG焊接？ 答：用混合气体75--95% Ar + 25--5 % CO2 ，（标准配比：80%Ar + 20%CO2 ）做保护气体的熔化极气体保护焊—称为MAG焊。 13.什么叫MIG焊接？ 答：〈1〉用高纯度氩气Ar≥ 99.99%做保护气体的熔化极气体保护焊接铝及铝合金、铜及铜合金等有色金属； 〈2〉用98% Ar + 2%O2 或95%Ar + 5%CO2做保护气体的熔化极气体保护焊接实心不锈钢焊丝的工艺方法--称为MIG焊。 〈3〉用氦+氩惰性混合气做保护的熔化极气体保护焊。 14.什么叫TIG（钨极氩弧焊）焊接？ 答：用纯钨或活化钨（钍钨、铈钨、锆钨、镧钨）作为不熔化电极的惰性气体保护电弧焊，简
电焊操作基本知识 手工电弧焊（简称手弧焊）是以手工操作的焊条和被焊接的工件做为两个电 极，利用焊条与焊件之间的电弧热量熔化金属进行焊接的方法。 一、手工电弧焊原理 焊接过程：手工电弧焊由焊接电源、焊接电缆、焊钳、焊条、焊件、电弧构成回路，焊接时采用焊条和工件接触引燃电弧，然后提起焊条并保持一定距离，在焊接电源提供合适电弧电压和焊接电流下电弧稳定燃烧，产生高温，焊条和焊件局部加热到融化状态。焊条端部熔化的金属和被熔化的焊件金属熔合在一起，形成熔池。在焊接中，电弧随焊条移动，熔池中的液态金属逐步冷却结晶后便形成焊缝，两焊件被焊接在一起。 在焊接中，焊条的焊芯熔化后以熔滴的形式向熔池过渡，同时焊条涂层产生一定量气体和液态熔渣。产生的气体充满在电弧和熔池周围，隔绝空气。液态熔渣比液态金属密度小，浮在熔池上面，从而起到保护熔池作用。熔池内金属冷却凝固时熔渣也随之凝固形成焊渣覆盖在焊缝表面，防止高温的焊缝金属被氧化，并且降低焊缝的冷却速度。在焊接过程中，液态金属与液态熔渣和气体间进行脱氧、去硫、去磷、去氢等复杂的冶金反应，从而使焊缝金属获得合适的化学成分和组织。 二、电弧引燃方法 接触短路引弧法，用于手工电弧焊中，接触短路引弧法的过程见下图。
三、焊接电弧的稳定性 影响焊接稳定性的因素： 1）焊工操作技术：如焊接操作中电弧长度控制不当，将会产生断弧； 2）弧焊电源： a弧焊电源特性，符合电弧燃烧的要求时，稳定性好，反之则差； b弧焊电源的种类。直流焊接电源比交流弧焊电源的电弧稳定性好； c弧焊电源的空载电压。越高引弧越容易，电弧燃烧的稳定性越好，但空载电压过高时对焊工人身安全不利。 3）焊接电流：焊接电流大，电弧温度高，电弧燃烧越稳定； 4）焊条涂层：焊条涂层中含电离电位较低的物质（如钾、钠、钙的氧化物）越多，气体电离程度越好，导电性越强，则电弧燃烧越稳定； 5）电弧长度：电弧长度过短，容易造成短路；过长就会产生剧烈摆动，破坏焊接电弧稳定性，而且飞溅大； 6）焊接表面状况、气流、电弧偏吹等：表面不清洁，气流，大风，电弧偏吹等都会降低电弧燃烧稳定性。 四、电焊条（带有涂层的供手工电弧焊使用的熔化电极） 由焊芯和涂层组成，头部为引弧端，尾部为夹持端，有一段无涂层的裸焊芯，便于焊钳夹持和利于导电，见下图 1）焊芯：被涂层覆盖的金属芯，作用是导电，产生电弧，溶化后做为填充金属与被熔化的母材融合形成焊缝
铸造铝合金熔炼、浇注操作规程 1 铝合金的熔化 1．1 坩埚、锭模及熔炼工具的预备 1．1．1 石墨坩埚的预备： 1．1．1．1 根据熔化量的多少选用容量适当的坩埚； 1．1．1．2 新坩埚使用前，应由室温缓慢升温至900℃进行焙烧，以去除坩埚的水分并防止炸裂； 1．1．1．3 旧坩埚（注重同一个坩埚不能用于熔化不同牌号的合金）使用前应检查是否损坏，清除表面熔渣和其它脏物，装料前预热到250~300℃。 1．1．2 铁质坩埚一般采用球铁坩埚，也可用铸钢（或钢板焊接）坩埚。为提高坩埚使用寿命，其外表面可进行液体渗铝处理。 1．1．3 坩埚、锭模及熔炼工具，使用前应将残余的金属、氧化皮等杂物清除干净。1．1．4 新坩埚及有锈蚀污物的旧坩埚，使用前应吹砂或用其它方法清除干净，并加热到700～800℃，保温2～4小时，以除去坩埚吸附的水分及其它化学物质。 1．1．5 铝镁系合金的熔炼工具，使用前应在光卤石等溶剂中洗涤干净。 1．1．6 坩埚、锭模、熔炼工具使用前应涂防护涂料。搪衬的保温坩埚重复使用时，可不涂防护涂料。 1．1．6．1 涂料成分可按表1中的规定： 1．1．6．2 涂料的配制：涂料成分中的所有固体组元，配制前应磨碎，并经过100～140目过筛，然后混合均匀。使用时，先将水玻璃倒入80～100℃的热水中搅拌均匀，加入固体组元后再搅拌均匀，冷却后备用。配好后的涂料停放时间一般不超过8小时。1．1．6．3 将坩埚、锭模、熔炼工具预热到180～250℃，涂以防腐涂料。 1．1．7 用于保温的碳素钢板焊接坩埚，其内表应用耐火材料搪衬。耐火材料可按表2中的规定： 表2 耐火材料成分配比 1．2 原材料 1．2．1 配制铝合金所用的金属材料应符合QB004《原材料技术条件及验收标准》中的规定。1．2．2 配制涂料、搪衬、精炼用剂所用的辅助材料也应符合QB004中的规定。 1．3 中间合金的配制：铝基中间合金的配制工艺及配料系数见表3及表4：
编号：SM-ZD-19890 浇注机安全操作规程Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
浇注机安全操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 目的：本规程用于指导操作者正确操作和使用设备。 范围：本规程适用于指导本公司浇铸员工的规范操作与安全操作。 职责：操作工：离心浇铸机的正确使用，使用完及时清洁维护；维修员：浇铸机异常情况的处理，维修。 工作流程 4.1 操作规程 4.1.1 手动状态：打开电源，罩子闭合，按下点动按钮，回转工作台低速运转，确保漏斗浇铸口与上模盖浇铸口同心对齐。按二下“顶模”按钮，测试顶针。 4.1.2 打开水雾冷却开关，调至合适大小，确保喷出水雾均匀。 4.1.3 转换开关旋转至“单步档”，开始自动单步周期运转（具体步骤见《离心浇铸机操作指导书》）。
4.2 安全操作规程 4.2.1 操作前先检查机器各部位连接螺栓、螺母是否紧固（尤其检查离心浇铸部分）。 4.2.2 检查机器各部是否调整到位（入漏斗漏口是否对齐上模盖浇注口），确保机器各相关部分处在浇注生产时正确位置。 4.2.3 操作人员定期检查机器各润滑部位充分润滑，保证机器生产过程润滑畅通。 4.2.4 保持机器周围畅通，以便出现突发事件时，人员能迅速撤离。 4.3维护和保养 4.3.1 单体离心机顶拉模机构、模具连接机构等连接螺栓，应经常检查是否松动。 4.3.2 传动部分应该有足够的润滑油。各连接机构黄油嘴（单体离心机外壳、导向光杆座、中心立柱外立柱等）每月注一次耐高温300℃以上（无滴点）的黄油（不可注太多而滴下去）。 4.3.3 减速器内的润滑油，保持在油面计的中间位置，
铝合金铸件热处理操作规程 所属分类：生产管理制度作者：[] 发布日期：2005-9-19 【字体：大中小】 1 定义及其目的 热处理就是选用某一热处理规范，控制加热速度，升到某一相应温度下保温一定时间以一定的速度冷却，改变其合金组织。其主要目的是：提高力学性能，增强耐腐性能，改善加工性能，获得尺寸的稳定性。 2 热处理工艺分类 2．1 退火： 2．1．1 定义：退火就是将铝合金铸件加热到较高温度（一般300℃左右），保温一定时间，随炉冷却到室温的工艺。 2．1．2 目的：消除内应力，稳定尺寸，减少变形，增大塑性。 2．2 固溶处理： 2．2．1 定义：固溶处理就是把铸件加热到尽可能高的温度（接近于共晶的熔点），在该温度下保持足够长的时间，并随后快速冷却。 2．2．2 目的：提高铸件的强度和塑性，改善合金的耐腐蚀性能。 2．3 时效处理： 2．3．1 定义：时效处理就是将铸件加热到某一温度，保温一定时间后出炉，在空气中缓慢冷却到室温的工艺。 2．3．2 分类： 2．3．2．1 不完全人工时效：它是采用比较低的时效温度或较短的保温时间，目的是为了获得优良的综合力学性能，即比较高的强度，良好的塑性和韧性。 2．3．2．2 完全人工时效：它是采用较高的时效温度和较长的保温时间。目的：获得最大的硬度，即得到最高的抗拉强度。 2．3．2．3 过时效：它是加热到更高温度下进行。目的：得到好的抗应力腐蚀性能或比较稳定的组织和几何尺寸。 3 热处理状态代号及意义参见下表： 表1 热处理状态代号、名称及特点 4 热处理工艺参数参见表2：
注：表中未注明要求的，表示可通用于任何情况。 5 热处理操作要点： 5．1 热处理用炉的准备： 5．1．1 检查热处理用炉及辅助设备。如供电系统、空气循环用风扇，自控仪表及热电偶插放位置是
四川格来消防电器设备有限公司手工焊接技术基础知识 文件编号：Q/GL-JS-03 文件版本：第一版 编制日期： 拟制： 审批：
手工焊接技术基础知识 在电子产品中，元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以，必须掌握焊接技术，练好焊接基本功。 一、焊接工具：烙铁、烙铁架、焊锡丝及锡丝架、钳子、镊子等 1、电烙铁 电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。如图1。 图1 a)准备：罗铁头镀锡：新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃 面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。 b)安全检查：电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点： ●电烙铁插头应使用三极插头。应要使外壳妥善接地。 ●使用前，应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。 ●电烙铁使用中，不能用力敲击。要防止跌落。烙铁头上焊锡过多时，可用布擦掉。不可乱甩，以防烫伤他人。 ●焊接过程中，烙铁不能到处乱放。不焊时，应放在烙铁架上。注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。 ●使用结束后，应及时切断电源，拔下电源插头。冷却后，再将电烙铁收回工具箱。 2、焊锡和助焊剂 焊接时，还需要焊锡和助焊剂。 （1）焊锡：焊接电子元件，一般采用有松香芯的焊锡丝。这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。
（2）助焊剂：常用的助焊剂是松香或松香水（将松香溶于酒精中3：7）。使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。焊接较大元件或导线时，也可采用焊锡膏。但它有一定腐蚀性，焊接后应及时清除残留物。 3、辅助工具 为了方便焊接操作常采用尖嘴钳、偏口钳（斜口钳）、镊子和小刀等做为辅助工具。应学会正确使用这些工具。 尖嘴钳偏口钳镊子小刀 图2 辅助工具 二、焊前处理 焊接前，应对元件引脚或电路板的焊接部位进行焊前处理（见图3）。 1、清除焊接部位的氧化层及及元件镀锡 （一般新的电路板由于采用防氧化包装，可省去此步，但个别大型元件应注意需检查焊接部位的氧化情况） a)可用断锯条制成小刀。刮去金属引线表面的氧化层，使引脚露出金属光泽。印刷电 路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。 b)元件镀锡 c)在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压 在引线上，并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊接前，应 将绝缘外皮剥去，再经过上面两项处理，才能正式焊接。若是多股金属丝的导线， 打光后应先拧在一起，然后再镀锡。
