储油罐的变位识别与罐容表标定的积分方程模型摘要：本文通过建立积分方程组模型：()()()()()()()()()()()()()1110022010313120444235454334,0,0,,cos ,,cos ,,cos ,,x d H C V x h x x H x H C V x h x H x H x H C V H S A x B x dx h x H x H x H C C V H x h x H x H C C V H x h x h H H x H ααα==≤≤⎧⎪-⎪==≤≤⎪⎪-⎪=+--=≤≤⎨⎪⎪-=--=≤≤⎪⎪=--=≤≤⎪⎩⎰刻画、描述和揭示了储油罐由于地基变化而引起的罐体变位时储油罐内油面高度i H 与罐容表标定刻度()i h x 之间的关系。
合理的假设当储油罐在软土地基所加荷载不大时，地基变形小；当荷载增大到一定程度后．油罐地基沉降速率变快，由于地基内孔隙水来不及消散，地基变形保持体积不变，导致土体侧向移动，从而引起远罐地表土隆起，近罐地表土沉降，随着荷载的增加和时间的延续，地基内孔隙水压力逐渐消散，土体固结而产生沉降，使得隆起的地表又逐渐下沉，经过一段时间后，趋于稳定，即储油罐内油面高度i H 与罐容表标定刻度()i h x 之间的关系曲线就是先是有坡度的，然后有一个平缓的部分，还有一个有坡度的部分。
再利用非线性回归分析的方法通过附表中的数据将α与β非线性拟合出来 ，且拟合效果高度逼近理论结果，从而在模型中任意给出重要参数()S x (油面横切面的面积)，1l (倾斜时油箱左下顶点到油位探针底部的距离)，2l (倾斜时油位探针底部距油箱右下顶点的距离), 3l (倾斜时油箱右上顶点到油面的距离)的值，便可以描述出储油罐内油面高度i H 与罐容表标定刻度()i h x 之间的关系。
以此为基础，给出了两个问题较完备的答案。
关键词：积分方程；非线性回归分析；非线性拟合；油面高度；罐容表标定刻度一 问题的重述通常加油站都有若干个储存燃油的地下储油罐，并且一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。

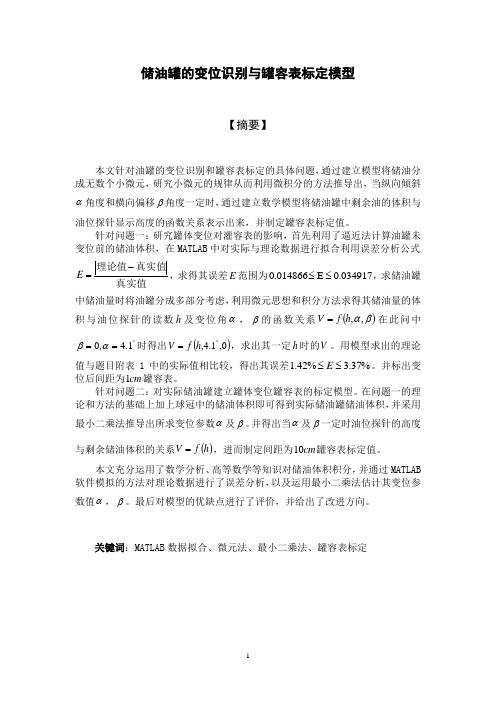

储油罐的变位识别与罐容表标定模型【摘要】本文针对油罐的变位识别和罐容表标定的具体问题，通过建立模型将储油分成无数个小微元，研究小微元的规律从而利用微积分的方法推导出，当纵向倾斜α角度和横向偏移β角度一定时，通过建立数学模型将储油罐中剩余油的体积与油位探针显示高度的函数关系表示出来，并制定罐容表标定值。
针对问题一：研究罐体变位对灌容表的影响，首先利用了逼近法计算油罐未变位前的储油体积，在MATLAB 中对实际与理论数据进行拟合利用误差分析公式真实值真实值理论值-=E ，求得其误差E 范围为034917.0E 014866.0≤≤，求储油罐中储油量时将油罐分成多部分考虑，利用微元思想和积分方法求得其储油量的体积与油位探针的读数h 及变位角α，β的函数关系()βα,,h f V =在此问中︒==1.4,0αβ时得出()0,1.4,︒=h f V ，求出其一定h 时的V 。
用模型求出的理论值与题目附表1中的实际值相比较，得出其误差%37.3%42.1≤≤E 。
并标出变位后间距为cm 1罐容表。
针对问题二：对实际储油罐建立罐体变位罐容表的标定模型。
在问题一的理论和方法的基础上加上球冠中的储油体积即可得到实际储油罐储油体积，并采用最小二乘法推导出所求变位参数α及β。
并得出当α及β一定时油位探针的高度与剩余储油体积的关系()h f V =，进而制定间距为cm 10罐容表标定值。
本文充分运用了数学分析、高等数学等知识对储油体积积分，并通过MATLAB 软件模拟的方法对理论数据进行了误差分析，以及运用最小二乘法估计其变位参数值α，β。
最后对模型的优缺点进行了评价，并给出了改进方向。
关键词：MATLAB 数据拟合、微元法、最小二乘法、罐容表标定1 问题重述A 题 储油罐的变位识别与罐容表标定通常加油站都有若干个储存燃油的地下储油罐，并且一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。
基于微元法的变位储油罐罐容表标定问题摘要加油站当地下储油罐发生一定程度变位时，需要重新标定其罐容表，优化“油位计量管理系统”，目的是得到地下储油罐内油量的真实值，所以研究该问题对加油站具有重要意义。
本文主要利用微元法建立积分模型，解决了储油罐的变位识别与罐容表标定的问题，得到了实验储油罐变位后罐容表新的标定值，实际储油罐变位后储油量与油位高度及变位参数之间的关系，以及实际储油罐变位后罐容表新的标定值。
问题一中，首先对纵向倾斜的小椭圆油罐进行分析，将油罐从罐中无油到加满油的过程分为7个部分来分析，分别是：（1）从罐中无油到将油加到刚好不接触油浮子；（2）从油开始接触油浮子到油灌满倾斜角但刚好不接触罐右侧壁；（3）从罐中油开始接触右侧壁到油灌到左侧壁中点水平线；（4）油从左侧壁中点灌到左侧壁终点水平线；（5）油从左侧壁终点灌到右侧壁中点水平线；（6）油从右侧壁中点灌到油浮子刚好显示油满；（7）从油浮子刚好显示油满到将油罐灌满。
分别分析这7个加油的过程，建立模型，用微元法求解每个部分罐中油体积的变化，根据体积的变化得到油面高度的变化，将变位后的油面高度与无变位时的油面高度作比较，分析得出变位对罐容表的影响。
最后由变位后油面的高度，用Matlab编程序得到变位后罐容表新的标定值。
问题二中，经过对实际储油罐的形状与倾斜及偏转角度情况的分析，我们利用割补法建立罐体变位后的数学模型，先分别分析储油罐只纵向倾斜和只横向偏转的情况，用h的函数关系式，再分析储油罐同时纵向倾微元法得到罐中油体积与变位后罐容表刻度斜和横向偏转的情况，我们将模型转变为先将储油罐横向偏转，然后在横向偏转的基础上再纵向倾斜，由所给的实际储油罐的数据，分别结合只进行纵向倾斜和只进行横向偏转的情况，用拟合的方法，利用Simpson公式，近似得到了倾斜角α=4.5230,偏转角β=1.220。
在α和β确定之后，罐内储油量与油位高度及倾斜角α、偏转角β的关系式即转化为油体积与油位高度的关系式，进而计算得到变位后油位间隔为10cm的罐容表新标定值。
承诺书我们仔细阅读了中国大学生数学建模竞赛的竞赛规则.我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外的任何人（包括指导教师）研究、讨论与赛题有关的问题。
我们知道，抄袭别人的成果是违反竞赛规则的, 如果引用别人的成果或其他公开的资料（包括网上查到的资料），必须按照规定的参考文献的表述方式在正文引用处和参考文献中明确列出。
我们郑重承诺，严格遵守竞赛规则，以保证竞赛的公正、公平性。
如有违反竞赛规则的行为，我们将受到严肃处理。
我们参赛选择的题号是（从A/B/C/D中选择一项填写）： A我们的参赛报名号为（如果赛区设置报名号的话）：所属学校（请填写完整的全名）：参赛队员(打印并签名) ：1.2.3.指导教师或指导教师组负责人(打印并签名)：日期： 2010 年 9 月 13 日赛区评阅编号（由赛区组委会评阅前进行编号）：编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：全国统一编号（由赛区组委会送交全国前编号）：全国评阅编号（由全国组委会评阅前进行编号）：储油罐的变位识别与罐容表标定摘要加油站的地下储油罐，在使用一段时间后，由于地基变形等原因都会发生变位，本题就是由小椭圆型储油罐的变位模拟，延伸到实际储油罐的变为模型，建立储油量与油位高度及变位参数之间的关系。
对于问题一，是小椭圆型储油罐的模型，用切片法进行积分求体积，由计算无变位的方程推算到有纵向倾角的模型建立，考虑两个突变点，得到三段分段函数；根据函数求出对应的储油量数据，进行误差分析，根据无变位时的拟合误差函数，将模型进行优化处理，然后对新的更加精确的模型方程进行误差分析，对模型进行评估；用建立的数学模型考虑罐体变位后对罐容表的影响，做出倾斜后与无变位的储油量之间的差值，建立其关于油位高度的函数关系；利用修正后的分段函数计算以1cm为油位高度间隔的罐容标定值。
对于问题二，是实际储油罐的模型建立，以问题一中建立的模型为基础，加入横向偏角可求得中间部分的函数关系；对于两端的球冠部分，运用适当的近似进行忽略，简化模型。
2010高教社杯全国大学生数学建模竞赛题目（请先阅读“全国大学生数学建模竞赛论文格式规范”）A 题 储油罐的变位识别与罐容表标定通常加油站都有若干个储存燃油的地下储油罐，并且一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。
许多储油罐在使用一段时间后，由于地基变形等原因，使罐体的位置会发生纵向倾斜和横向偏转等变化（以下称为变位），从而导致罐容表发生改变。
按照有关规定，需要定期对罐容表进行重新标定。
图1是一种典型的储油罐尺寸及形状示意图，其主体为圆柱体，两端为球冠体。
图2是其罐体纵向倾斜变位的示意图，图3是罐体横向偏转变位的截面示意图。
请你们用数学建模方法研究解决储油罐的变位识别与罐容表标定的问题。
（1）为了掌握罐体变位后对罐容表的影响，利用如图4的小椭圆型储油罐（两端平头的椭圆柱体），分别对罐体无变位和倾斜角为α=4.10的纵向变位两种情况做了实验，实验数据如附件1所示。
请建立数学模型研究罐体变位后对罐容表的影响，并给出罐体变位后油位高度间隔为1cm 的罐容表标定值。
（2）对于图1所示的实际储油罐，试建立罐体变位后标定罐容表的数学模型，即罐内储油量与油位高度及变位参数（纵向倾斜角度α和横向偏转角度β ）之间的一般关系。
请利用罐体变位后在进/出油过程中的实际检测数据（附件2），根据你们所建立的数学模型确定变位参数，并给出罐体变位后油位高度间隔为10cm 的罐容表标定值。
进一步利用附件2中的实际检测数据来分析检验你们模型的正确性与方法的可靠性。
草根分享论坛 图吧 分享吧 海之南 分享斑竹 share8 好学吧附件1：小椭圆储油罐的实验数据 附件2：实际储油罐的检测数据油油浮子 出油管油位探测装置 注油口 检查口地平线 2m 6m 1m 1m3 m油位高度 图1 储油罐正面示意图 油位探针油位探针α地平线 图2 储油罐纵向倾斜变位后示意图油油浮子出油管油位探测装置注油口 检查口水平线α油油浮子出油管油位探针注油口水平线1.2m1.2m1.78m图3 储油罐截面示意图（b ）横向偏转倾斜后正截面图地平线β地平线垂直线油位探针（a ）无偏转倾斜的正截面图油位探针油位探测装置地平线 油3m油2010高教社杯全国大学生数学建模竞赛题目（请先阅读“全国大学生数学建模竞赛论文格式规范”）B题2010年上海世博会影响力的定量评估2010年上海世博会是首次在中国举办的世界博览会。
2010全国大学生数学建模竞赛A题合作人：何争流，史剑作者：学院：计算机科学与技术；学号：文摘：加油站、燃油生产厂一般都用储油罐来储存燃油，并通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。
但许多储油罐在使用一段时间后，罐体位置会因地基变形等原因发生变化，从而导致罐容表发生改变，故需定期对罐容表进行重新标定。
关键词：储油罐，变位，重新标定，几何法，拟合--插值法。
正文：储油罐可能发生纵向倾斜和横向偏转，故需从这两方面研究罐体变位后的标定问题，即罐内储油量与油位高度及变位参数（纵向倾斜角度和横向偏转角度）之间的一般关系，进而对罐容表进行重新标定。
两端平头的小椭圆形储油罐情形拟合—插植法首先我们根据所给的数据，求出拟合函数：设x为测得油位高度，y为罐内油量。
(1)进油情形：1、无变位进油，初值为262L。
设v为测量体积，h为测量高度，对表中数据进行拟合。
2、斜变位进油（θ=4.1），初始值为215L。
设v2为测量体积，h2为测量高度，则由表中数据进行拟合。
对无变位（θ=0）和斜变位（θ=4.1）进油时的数据作图、拟合得到油位高度与罐内储油量的函数关系。
函数的差别为系数不同，而系数不同是由角度不同引起的，所以我们想到对系数关于θ插值，得出θ为变位角，转化为弧度表示则a7 = -2.7165e-005*g-5.5000e-008a6=0.0134*g+2.4000e-005a5= -2.7332*g+0.0043a4=315.3631*g+0.42a3= -2.0587e+004*g-26a2=8.0726e+005*g+1200a1= -1.6824e+007*g+4600a0=1.5337e+008*g+19000当θ=1.8时，g=0.0314,带入上面的式子得到：y=-9.0841e-007*x^7+4.4497e-004*x^6-0.0816*x^5+10.3274*x^4-672.7597*x^3+2.6561e+004*x^2-5.2394e+005*x+4.8373e+006根据这个方程，计算得出罐体变位后油位高度间隔为1cm的实际罐容量。
2010高教社杯全国大学生数学建模竞赛题目（请先阅读“全国大学生数学建模竞赛论文格式规范”）A 题 储油罐的变位识别与罐容表标定通常加油站都有若干个储存燃油的地下储油罐，并且一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。
许多储油罐在使用一段时间后，由于地基变形等原因，使罐体的位置会发生纵向倾斜和横向偏转等变化（以下称为变位），从而导致罐容表发生改变。
按照有关规定，需要定期对罐容表进行重新标定。
图1是一种典型的储油罐尺寸及形状示意图，其主体为圆柱体，两端为球冠体。
图2是其罐体纵向倾斜变位的示意图，图3是罐体横向偏转变位的截面示意图。
请你们用数学建模方法研究解决储油罐的变位识别与罐容表标定的问题。
（1）为了掌握罐体变位后对罐容表的影响，利用如图4的小椭圆型储油罐（两端平头的椭圆柱体），分别对罐体无变位和倾斜角为α=4.10的纵向变位两种情况做了实验，实验数据如附件1所示。
请建立数学模型研究罐体变位后对罐容表的影响，并给出罐体变位后油位高度间隔为1cm 的罐容表标定值。
（2）对于图1所示的实际储油罐，试建立罐体变位后标定罐容表的数学模型，即罐内储油量与油位高度及变位参数（纵向倾斜角度α和横向偏转角度β ）之间的一般关系。
请利用罐体变位后在进/出油过程中的实际检测数据（附件2），根据你们所建立的数学的罐地平线 图1 储油罐正面示意图 油位探针2010高教社杯全国大学生数学建模竞赛题目 （请先阅读“全国大学生数学建模竞赛论文格式规范”）B 题 2010年上海世博会影响力的定量评估 20101851年伦互联网数据，定量评估2010年上海世博会的影响力。
2010高教社杯全国大学生数学建模竞赛题目（请先阅读“全国大学生数学建模竞赛论文格式规范”）C 题 输油管的布置某油田计划在铁路线一侧建造两家炼油厂，同时在铁路线上增建一个车站，用来运送成品油。

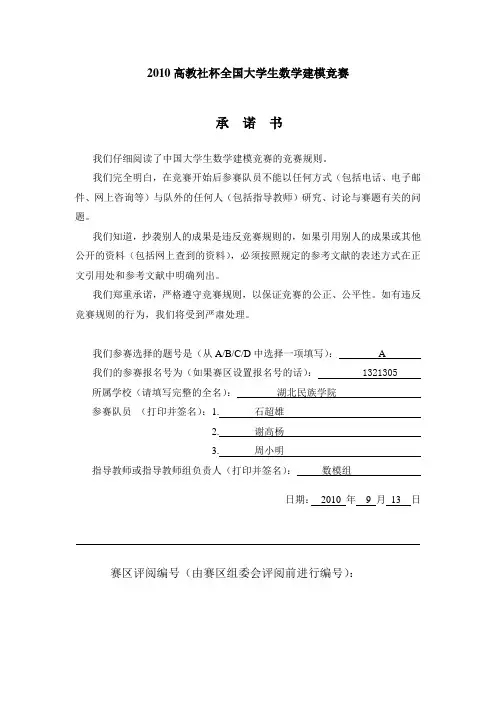

承诺书我们仔细阅读了中国大学生数学建模竞赛的竞赛规则。
