一款适合初学者自制的靓声小功放()(电路板的制作)

制作晶体管靓声甲类功放电路图制作晶体管靓声甲类功放电路许多发烧友都乐于制作功放，但多局限于一些单片集成功放如LM1875、LM3886、LM4766、TDA7294等,用这些IC制作的功放其音质要好于市面上一些中、低档功放，但与一些高档Hi-Fi功放相比，音质仍有较大的差距。

这里推荐几款容易制作的靓声甲类功放电路以供参考。

其组成框图如图1所示。

该电路具有如下特点:1.采用板块积木式组合，可根据自身经济状况适当增减。

2.电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。

3.采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。

限于篇幅，这里简介电压放大部分与电流放大部分。

以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略。

一、电压放大部分使用厂家提供的成品板。

该板双声道设计，采用双面镀金线路板制作，板上大量使用发烧器件，如五环金属膜电阻、ELNA发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。

原理简图如图2所示。

使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±35V～±60V都可工作，建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出5V～10V。

完善，音质也更理想。

二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。

1.2SK2013/2SJ313推动3对2SK1529/J200,原理图如图3所示。

2.2SK2013/2SJ313推动3对2SC5200/2SA1943,原理图略，可参考图3，装配时只需把K1529/J200换为C5200/A1943即可。

傻瓜功放音响_高保真功放通常用晶体管组装，但对于业余电子爱好者来说，装晶体管功放还是有些麻烦，比如晶体管的配对，电路的调试等。

“傻瓜175”是一种大功率的功放模块，它几乎不需要外围元件就可以工作，利用它来装土炮音响，实在是很方便。

傻瓜电路内部的末级采用了高品质的场效应管，比普通晶体管装的功放具有更好的频响特性。

它们的主要型号有傻瓜155(单声道55W)，傻瓜175(单声道75W)，傻瓜275(双声道各75W)，傻瓜1100(单声道100W)等，还有最新的傻瓜185等。

? 对于大功率功放电路，选择散热器和电源是十分重要的。

散热器太小，会使模块温度过高而导致音质下降，甚至损坏模块。

散热片当然是越大越好，一般用铝合金材料，若有专用的音响散热器则更好。

傻瓜模块本身的散热片已与内部电路隔离，安装时无需另加绝缘，但必须保证散热片与外加散热器大面积接触，并在散热片上涂一层硅脂，以利导热。

电源供电部分，也是制作功放的成败要点。

一是变压器的功率要大，二是滤波电解电容要尽可能的大些。

对于傻瓜175功放电路，电源电压在正负28-33v之间(直流电压)，所以变压器次级输出电压选择2x21V 较为合适，用两个175装立体声功放时，变压器功率最起码在100W以上。

滤波电容选1万微法以上的大水塘，耐压50V的即可。

音源取自CD的音频输出银元，或取自WLAKMAN，但音源一定要好，否则放大后更难听。

音箱的喇叭标称功率要大于50W，否则喇叭容易烧掉，可以用飞乐或银笛的喇叭，配这样的功放性能价格比正好。

该功放只要供电正常，接线无误，不用调试即可正常工作，但是要注意：1 输入线应采用屏蔽线。

2 不要忘记电源正极和地线之间，电源负极和地线之间，各接上一个0.1微法的瓷片电容。

3 市面上冒牌的傻瓜电路很多，其实最正宗的是广东中山市达华电子厂的傻瓜模块，其它的都是仿制品，并不好。

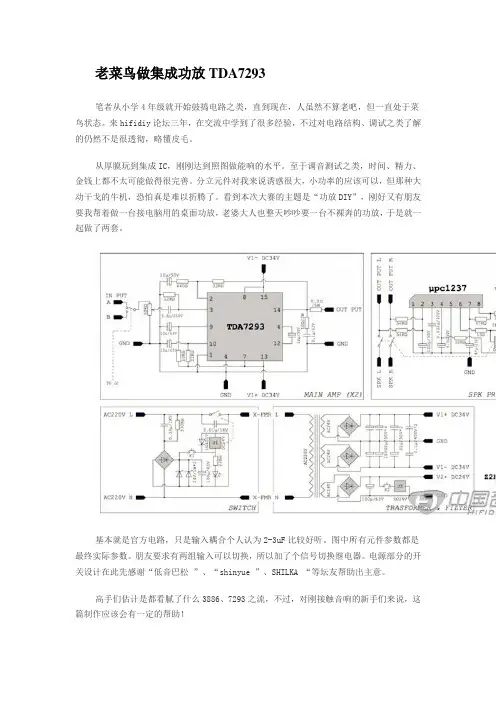

老菜鸟做集成功放TDA7293笔者从小学4年级就开始鼓捣电路之类，直到现在，人虽然不算老吧，但一直处于菜鸟状态。

来hifidiy论坛三年，在交流中学到了很多经验，不过对电路结构、调试之类了解的仍然不是很透彻，略懂皮毛。

从厚膜玩到集成IC，刚刚达到照图做能响的水平。

至于调音测试之类，时间、精力、金钱上都不太可能做得很完善。

分立元件对我来说诱惑很大，小功率的应该可以，但那种大动干戈的牛机，恐怕真是难以折腾了。

看到本次大赛的主题是“功放DIY”，刚好又有朋友要我帮着做一台接电脑用的桌面功放，老婆大人也整天吵吵要一台不裸奔的功放，于是就一起做了两套。

基本就是官方电路，只是输入耦合个人认为2-3uF比较好听。

图中所有元件参数都是最终实际参数。

朋友要求有两组输入可以切换，所以加了个信号切换继电器。

电源部分的开关设计在此先感谢“低音巴松”、“shinyue ”、SHILKA “等坛友帮助出主意。

高手们估计是都看腻了什么3886、7293之流，不过，对刚接触音响的新手们来说，这篇制作应该会有一定的帮助！既然定位在桌面功放，接电脑用，必然也就是推一推书架箱，功率要求也不是很大，而且发热量要控制得住。

我对7293IC的使用有一定的把握，所以这次就用它啦。

从电路开始。

有了完整电路图，就该布置元件和走线了。

机箱在网上买了俩，外观比较朴素。

想要放大点的牛又不想把电位器的线弄得很长，只好设计电位器延长方案。

先测量所有元件的外形和引脚尺寸，然后布网格，画PCB图。

打算继续用单面感光板来做，IC引脚处有另外一小块反过来做集中跳线，方便布线。

机箱也是实际测量建模，所以各元件的装配关系很明了，也方便后期加工。

唯一需要定制的就是牛和两个IC的导热板。

散热完全靠机箱本身，这种是第一次尝试。

（后来测试问题不大）细节。

布局很紧凑，比较担心的问题就是散热，还有牛会产生干扰。

完成后基本外观，很朴素。

最后出来的PCB，一点接地，单面板难度较大，最后基本上搞成总线式接地了。

3V电池供电的便携式立体声小功放电路（附线路板图）
3V电池供电的便携式立体声小功放电路MP3的容量越来越大，装下几百首歌也绰绰有余。

可是一直戴着耳机，耳朵也会受不了。

那么试试这个便携小音箱吧，相信你会喜欢。

元件清单电路原理图NJM2073的管脚电…
MP3的容量越来越大，装下几百首歌也绰绰有余。

可是一直戴着耳机，耳朵也会受不了。

那么试试这个便携小音箱吧，相信你会喜欢。

元件清单
电路原理图：
印刷线路版图：
NJM2073的管脚图：
电路板的制作
整个装置的大小尺寸根据使用的外壳和元件灵活变化，检查一下电路是否有问题。

检查完毕后，将插头插入MP3等的耳机插槽，试试这个便携小音箱的效果如何。

/yinpindianlu/ypcl/04011267.html。

简洁至上靓声功放——打造A30小型发烧级甲类功放一直想打造一款简单的发烧功放，经过一番努力，这一心愿终于实现——一款A30的功放诞生了。

之所以叫 A30，是因为其设计的最大功率为30W，可以工作于纯甲类状态下，就是30W纯甲类功放的意思。

A30 是专门为高标准音乐重放而设计的高品质小功率功放，注重的是音响重放效果。

甲类功放没有交越失真，对电路的稳定性要求很高，本人对听音要求较高，要求声音平衡性要好，表现比较全面，因此，电路设计和元件选取就显得非常关键。

先考虑电路的形式，一般用对称的电路设计可以做得比较简单，性能也比较高。

对比各种电路，输入级采用场效应管做互补放大，只要两个管子，不用另加恒流源偏置电路。

电压放大级用简单的共射放大电路，输出级关键是功率管的选择，考虑到用双极型三极管要推动级，增加了元件，决定用场效应管做输出元件，这样省掉一级推动，电路就更简单一点，而且场效应管声音细腻甜美，也很讨人喜欢。

选取元件同样也很重要，先是输入级的场效应管，选用跨导大的场效应对管K366/J107，这样可以得到更好的线性和增益，还可以减轻电压放大级的负担。

这对管和大名鼎鼎的K170/J74同是东芝的产品，各项性能相差不多，而且跨导还比K170/J74大一点，只是功率稍小了一点，但是用在输入级，200mW的功率已足够了，价钱却便宜不少。

这两对管的主要参数对比见表1。

输出级的元件选取是难中之难，之所以这样是因为一般场效应管都有低频欠缺的特点，特别是听大动态的音乐时就脚软或低频下潜不够等。

对比双极三极管和场效应管，可以看到，场效应管的跨导明显小很多，电流越小，跨导越小，这就造成了场效应管低频不足的缺点。

一般音响用的场效应管都存在这个问题，最后只能放弃用一般音响用的场效应管，选用日立的超大电流场效应管K2586/J555，这对管的电流达到60A，跨导也比一般的场效应管大很多，表2所示的是这对管的主要参数。

这对管耐压只有60V，不过用来做功率不大的机器是足够了。

老菜鸟做集成功放TDA7293笔者从小学4年级就开始鼓捣电路之类，直到现在，人虽然不算老吧，但一直处于菜鸟状态。

来hifidiy论坛三年，在交流中学到了很多经验，不过对电路结构、调试之类了解的仍然不是很透彻，略懂皮毛。

从厚膜玩到集成IC，刚刚达到照图做能响的水平。

至于调音测试之类，时间、精力、金钱上都不太可能做得很完善。

分立元件对我来说诱惑很大，小功率的应该可以，但那种大动干戈的牛机，恐怕真是难以折腾了。

看到本次大赛的主题是“功放DIY”，刚好又有朋友要我帮着做一台接电脑用的桌面功放，老婆大人也整天吵吵要一台不裸奔的功放，于是就一起做了两套。

基本就是官方电路，只是输入耦合个人认为2-3uF比较好听。

图中所有元件参数都是最终实际参数。

朋友要求有两组输入可以切换，所以加了个信号切换继电器。

电源部分的开关设计在此先感谢“低音巴松”、“shinyue ”、SHILKA “等坛友帮助出主意。

高手们估计是都看腻了什么3886、7293之流，不过，对刚接触音响的新手们来说，这篇制作应该会有一定的帮助！既然定位在桌面功放，接电脑用，必然也就是推一推书架箱，功率要求也不是很大，而且发热量要控制得住。

我对7293IC的使用有一定的把握，所以这次就用它啦。

从电路开始。

有了完整电路图，就该布置元件和走线了。

机箱在网上买了俩，外观比较朴素。

想要放大点的牛又不想把电位器的线弄得很长，只好设计电位器延长方案。

先测量所有元件的外形和引脚尺寸，然后布网格，画PCB图。

打算继续用单面感光板来做，IC引脚处有另外一小块反过来做集中跳线，方便布线。

机箱也是实际测量建模，所以各元件的装配关系很明了，也方便后期加工。

唯一需要定制的就是牛和两个IC的导热板。

散热完全靠机箱本身，这种是第一次尝试。

（后来测试问题不大）细节。

布局很紧凑，比较担心的问题就是散热，还有牛会产生干扰。

完成后基本外观，很朴素。

最后出来的PCB，一点接地，单面板难度较大，最后基本上搞成总线式接地了。

TDA2822M制作简单的⽴体声功放电路集USB供电电脑⾳箱电路这是USB供电的电脑⾳箱的电路原理图，它⼴泛应⽤于电脑多媒体⾳箱。

在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格 这是USB供电的电脑⾳箱的电路原理图，它⼴泛应⽤于电脑多媒体⾳箱。

在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格低廉，⼤的灵活性和⼴泛的温度公差。

在电路的核⼼是集成电路TDA2822M。

实际上，这个IC是在单⽚式8⽆铅微型DIP(双列直插式封装)。

它被设计为双电池供电的声⾳播放器的⾳频功率放⼤器使⽤。

TDA2822M的特点是⾮常低的静态电流，低交越失真，直流电源电压下降到1.8伏，最⼩输出功率约450毫⽡/通道，5V直流电源输⼊4欧姆扬声器。

⼀个理想的功放基本上可以作为⼀个电路，它可以提供到外部负载，⽽⽆需产⽣⼤量的信号失真和⾳频功率，⽽⽆需耗费极端静态电流。

该电路由5V直流电源从计算机的USB端⼝索取。

当打开电源开关S1“上的⽴场，5V电源延长对电路和电源指⽰灯红⾊的LED1⽴即亮起。

电阻R1实际上是⼀个电流浪涌限制器和电容C1和C4作为缓冲区的⼯作。

电路的⼯作如何? 电路的操作⾮常简单。

从电脑⾳频端⼝或⽿机端⼝，⾳频信号反馈对放⼤电路通过R2和C2(左声道)，R3和C3(forright通道)。

作为potensiometer VR1的左(L)通道的⾳量控制器，⽽potensiometer的VR2⽤于控制权的⾳量(R)频道。

TDA2822M 7脚接收左声道声⾳信号和引脚6接收右声道信号，通过VR1和VR2相应。

驱动左，右扬声器放⼤信号可以在引脚1和IC1的3脚得到相应。

元件R5和C8，R6和C10组成的经典Zobel⽹络。

构建⼀个中等⼤⼩的电路，通⽤PCB和括在⼀个适当的情况下。

这真的是建议利⽤TDA2822M集成电路插座。

外部连接应该要适当屏蔽电线的⼯作改进的结果⼆：焊接后的图⽚TDA2822,放⼤电路笔者购买DM500机已有两、三个年头了，也经常刷各种版本的系统．但该机⾳量⼩的⽑病却始终⽆法根治。

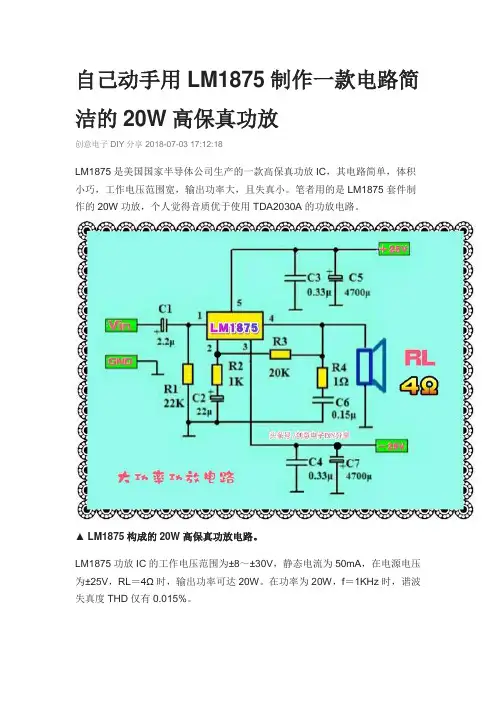

自己动手用LM1875制作一款电路简洁的20W高保真功放创意电子DIY分享2018-07-03 17:12:18LM1875是美国国家半导体公司生产的一款高保真功放IC，其电路简单，体积小巧，工作电压范围宽，输出功率大，且失真小。

笔者用的是LM1875套件制作的20W功放，个人觉得音质优于使用TDA2030A的功放电路。

▲LM1875构成的20W高保真功放电路。

LM1875功放IC的工作电压范围为±8～±30V，静态电流为50mA，在电源电压为±25V，RL＝4Ω时，输出功率可达20W。

在功率为20W，f＝1KHz时，谐波失真度THD仅有0.015%。

图中的电阻R2、R3决定着电路的闭环增益，减小R2阻值或增大R3阻值皆可提高电路的闭环增益。

不过为了使电路能够稳定的工作，闭环增益不宜取得过大。

制作时，电阻R1～R4皆选用金属膜电阻，C1最好选用无极性的独石电容，C2选用钽电容。

▲TO-220封装的LM1875。

上图为TO-220锯齿形封装的LM1875。

由于LM1875有些是打磨的劣质货，购买时建议选用型号为激光蚀刻的，这种相对好一些。

▲ LM1875套件。

▲焊好的LM1875功放板。

本功放电路的±25V电源可以使用功率足够大的双电源变压器经桥式整流、电容滤波获得。

▲自制的纯铜散热片。

由于LM1875套件的散热片为面积较小的铝散热片，散热效果不太好。

于是笔者用公司里的铜板边角料制作了几个纯铜散热片（笔者制作的稳压电源用的散热片也是这种自制的纯铜散热片），经试验散热效果显著优于铝散热片。

若想了解更多的电子电路及元器件知识，请关注本头条号，谢谢。

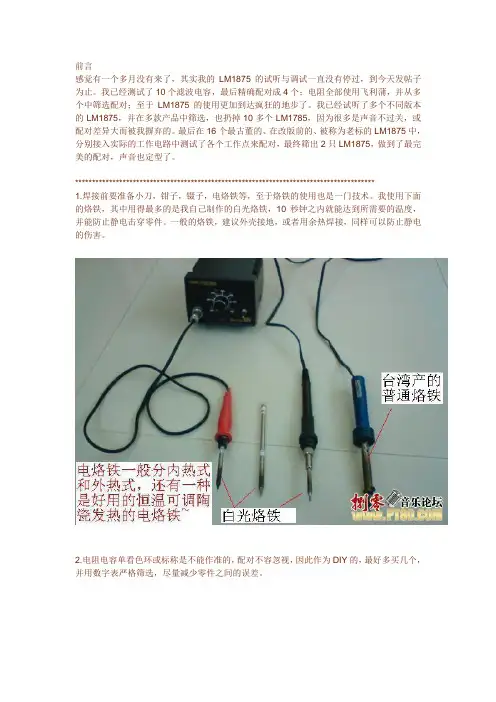

前言感觉有一个多月没有来了，其实我的LM1875的试听与调试一直没有停过，到今天发帖子为止。

我已经测试了10个滤波电容，最后精确配对成4个；电阻全部使用飞利蒲，并从多个中筛选配对；至于LM1875的使用更加到达疯狂的地步了。

我已经试听了多个不同版本的LM1875，并在多款产品中筛选，也扔掉10多个LM1785，因为很多是声音不过关，或配对差异大而被我摒弃的。

最后在16个最古董的、在改版前的、被称为老标的LM1875中，分别接入实际的工作电路中测试了各个工作点来配对，最终筛出2只LM1875，做到了最完美的配对，声音也定型了。

****************************************************************************************1.焊接前要准备小刀，钳子，镊子，电烙铁等，至于烙铁的使用也是一门技术。

我使用下面的烙铁，其中用得最多的是我自己制作的白光烙铁，10秒钟之内就能达到所需要的温度，并能防止静电击穿零件。

一般的烙铁，建议外壳接地，或者用余热焊接，同样可以防止静电的伤害。

2.电阻电容单看色环或标称是不能作准的，配对不容忽视，因此作为DIY的，最好多买几个，并用数字表严格筛选，尽量减少零件之间的误差。

3.焊接点一直被一些发烧友忽视，其实很重要，用含银的焊锡，并把每个焊点的焊接质量尽量达到厂机的焊接水平。

4.焊接是要讲究顺序的，一般先小后大，先低后高，先电阻后电容，最后是管子。

5.LM1875在焊接前，要考虑与散热器的位置协调。

别忘了安装时加入云母绝缘片哦。

6.其它零件也要注意位置的调整。

7.市面上也有为DIY专门设计的开螺纹工具出售，开螺纹时非常方便。

8.电源与电路板连接前是要做一些基本检查。

9.电源电压为+-25.1伏特，非常正常的电压，那就把电线连到电路板上吧，顺便也信号线和喇叭线接好。

（这里不再罗嗦了）10.一切非常顺利，功放很快就做好了。

实训项目一：迷你小功放
1.实验目旳规定
打造自己旳迷你小功放，TDA2822是双声道音频功率放大电路适合随身听、便携式旳DVD、多媒体音响等音频放音用；是一块低电压、低功耗旳立体声功放。

其中重要采用TDA282集成芯片，工作电压宽1.8—12V皆可以工作，其工作电压最高可达15V。

2.实验材料
序号名称规格用量位号
1 万用电路板1片
2. 集成电路D2822 1片IC1
3. 发光二极管ψ3MM绿色1支1支D1
4. 电位器B50K（双声道）1支VR1
5. 开关SK22D03VG2 1只K1
6. 电阻 4.7K 4.7R 各2支R3 R6 R1 R4
7. 电阻1K 各3支R2 R5 R7
8. 瓷介电容104P 4支C1 C2 C4 C5
9. 超小电解100uF/220uF 各2支C3 C6 C7 C9
10. 超小电解470uF/16V 1支C8
11. 立体声插头ψ3.5MM 1根
12. 喇叭4欧5W 2只
13. 导线若干
3.实验原理
音频信号经L-IN、R-IN输入，输入旳音频信号通过电位器，电位器是可变电阻旳一种，电位器由滑动部分和固定部分构成，变化滑动部分位置就可以变化电压大小，就可以调节音响音量旳大小了。

然后在LC串联回路旳作用下滤除其外来旳干扰信号，由电容制止交流信号通过，最重要部分是集成块TDA2822旳作用，TDA2822是音频功率放大器，是将输入进来旳信号进行放大。

制作晶体管靓声甲类功放电路图制作晶体管靓声甲类功放电路许多发烧友都乐于制作功放，但多局限于一些单片集成功放如LM1875、LM3886、LM4766、TDA7294等,用这些IC制作的功放其音质要好于市面上一些中、低档功放，但与一些高档Hi-Fi功放相比，音质仍有较大的差距。

这里推荐几款容易制作的靓声甲类功放电路以供参考。

其组成框图如图1所示。

该电路具有如下特点:1.采用板块积木式组合，可根据自身经济状况适当增减。

2.电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。

3.采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。

限于篇幅，这里简介电压放大部分与电流放大部分。

以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略。

一、电压放大部分使用厂家提供的成品板。

该板双声道设计，采用双面镀金线路板制作，板上大量使用发烧器件，如五环金属膜电阻、ELNA发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。

原理简图如图2所示。

使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±35V～±60V都可工作，建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出5V～10V。

完善，音质也更理想。

二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。

1.2SK2013/2SJ313推动3对2SK1529/J200,原理图如图3所示。

2.2SK2013/2SJ313推动3对2SC5200/2SA1943,原理图略，可参考图3，装配时只需把K1529/J200换为C5200/A1943即可。

自制小型功放及音箱~经典NE5532+TDA1521
一、功放
功放部分采用高保真集成块ＴＤＡ１５２１，该集成电路外围电路极其简洁，而且还有过热、静噪、短路等保护电路，适合初学者自制。

前级采用ＮＥ５５３２作１０倍线路放大。

耦合电容可用国产ＣＢＢ电容，也可用钽电容。

前级电源经７８１５、７９１５稳压获得，电源变压器应选用３０Ｗ以上的。

整流管可用３Ａ全桥。

功放部分电路见图１，电源部分电路见图２，线路板可用美工刀刻制，功放块应加足够大的散热器。

二、音箱
１．喇叭单元：高音单元选用环绕箱用的３英寸高频扬声器。

低音单元选用汽车音响用的４．５英寸扬声器。

２．箱体制作：可用厚１０ｍｍ的中密度板制作，尺寸为高２７０ｍｍ，宽１７０ｍｍ，厚２２０ｍｍ，导相孔设计在后面，所以放置音箱时应与墙壁保持一定的距离。

接好功放及音箱，试听一下吧。

相信不足百元的造价打造出来的声音不会令你失望。

用6N9P和6N7PDIY靓声胆机
用6N9P和6N7P制作了一台立体声小功放，效果很满意。

这两种管不受发烧友青睐，价格便宜，容易找到。

6N7P是一种B类专用管，常用于热工仪表，若用于单端甲类放大，将两个三极管并联，功率也不到1W。

本机用6N9P的一半作前级放大，另一半用来倒相，6N7P的两个三极管用来推挽放大，工作在AB，类，电压较高，电流较小。

功率虽小了点，但噪声很低，音质甜美，特别适合在卧室做MP4/ target=_blank class=infotextkey>MP3和调频广播的扩音。

电路见图．元件都是普通元件，采取搭棚焊接。

输出变压器采用旧10W线间变压器．按图接成推挽使用。

栅负压采用固定栅负压方式，利用灯丝绕组半波整流取得。

由于只用电压而没有栅流，所以得到的8.4V左右十分稳定，阴极直接接地，省去了比较难找的阴极电阻。

高压滤波采用老式铝电解电容，耐压450V，前后各用80μF，电源波纹已很小，听不到一点噪音，工作很可靠。

电源变压器是一台次级有2×317V绕组的旧变压器。

级间耦合电容用0.047μF即可，因为喇叭较小，低频不必过于苛求。

音箱是自制的一对4英寸小音箱，喇叭是从旧电视机上拆下的全频喇叭。

该机体积小巧，电路简单，声音美妙，有兴趣的话不防一试。

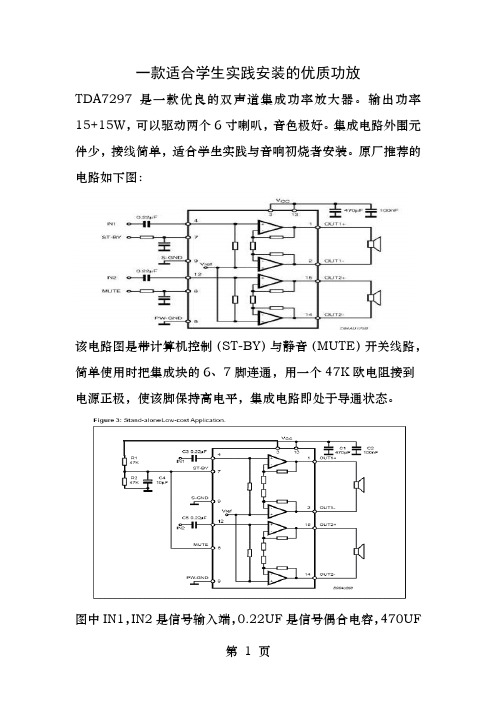

一款适合学生实践安装的优质功放TDA7297是一款优良的双声道集成功率放大器。

输出功率15+15W，可以驱动两个6寸喇叭，音色极好。

集成电路外围元件少，接线简单，适合学生实践与音响初烧者安装。

原厂推荐的电路如下图：该电路图是带计算机控制（ST-BY）与静音（MUTE）开关线路，简单使用时把集成块的6、7脚连通，用一个47K欧电阻接到电源正极，使该脚保持高电平，集成电路即处于导通状态。

图中IN1，IN2是信号输入端，0.22UF是信号偶合电容，470UF（可改成1000UF）与100NF是电源滤波电容。

TDA7297功放模块该功放模块是集成电路（IC）音频放大元件，脚的编号：正面，脚朝下从左到右数123……，在电路原理图中会标出各引出脚应连接的元件，对着连接就行。

由于功放电路在工作时要消耗能量，模块会发热，因此要配置散热片。

电解电容（C ）电容器有许多种类，电解电容的容量较大，广泛应用在电源滤波，在电路上应注意正负极性。

（在电路板中，负极侧涂成着色。

）电容的计量单位是法（F），这个单位太大，常用它的百万分之一单位----微法用（UF）表示。

图片是2200微法10伏与220微法16伏电容器。

薄膜电容（C ）能做成耐高电压型，在本机电路中用作音频偶合，224是220000皮法的意思也就是0.22微法，104是100000皮法也就是0.10微法，电路中该小电容用来高频滤波。

电阻（R ）电路中用作分压，限流元件。

电阻单位是欧姆，1000欧姆叫1K，使用万用表可以测出电阻的阻值。

本机电路中用的两个电阻都是50K欧姆。

电位器（R ）也称可调电阻或可变电阻，用来调节输入信号（音量）的大小，该电位器用0—50K或0—100欧姆。

指示灯（D ）由发光二极管与限流电阻构成，分正负极性，正极接到电源正极，否则不会发光。

常见的发光二极管工作电压约三伏。

喇叭与接线端子、散热片喇叭有4欧，8欧之分，该功放两种都可以用，喇叭的接线端分正负极，注意与功放输出一致，喇叭的正极接到输出端的正极，负极接负，不然声音不好听。

LM1875采用TO-220封装结构，形如一只中功率管，体积小巧，外围电路简单，且输出功率较大。

该集成电路内部设有过载过热及感性负载反向电势安全工作保护。

LM1875主要参数：电压范围：16～60V静态电流：50MmA输出功率：25W谐波失真：＜0.02%，当f=1kHz，RL=8Ω，P0=20W时额定增益：26dB，当f=1kHz时工作电压：±25V转换速率：18V/μS电路原理：LM1875功放板由一个高低音分别控制的衰减式音调控制电路和LM1875放大电路以及电源供电电路三大部分组成，音调部分采用的是高低音分别控制的衰减式音调电路，其中的R02，R03，C02，C01，W02组成低音控制电路；C03，C04，W03组成高音控制电路；R04为隔离电阻，W01为音量控制器，调节放大器的音量大小，C05为隔直电容，防止后级的LM1875直流电位对前级音调电路的影响。

放大电路主要采用LM1875，由1875，R08，R09，C066等组成，电路的放大倍数由R08与R09的比值决定，C06用于稳定LM1875的第4脚直流零电位的漂移，但是对音质有一定的影响，C07，R10的作用是防止放大器产生低频自激。

本放大器的负载阻抗为4→16Ω。

为了保证功放板的音质，电源变压器的输出功率不得低于80W，输出电压为2*25V，滤波电容采用2个2200UF/25V电解电容并联，正负电源共用4个2200UF/25V的电容，两个104的独石电容是高频滤波电容，有利于放大器的音质。

装配与调试：工具准备：20W电烙铁一把，万用电表一个，尖嘴钳一把，螺丝刀一把，焊锡丝和松香水若干。

准备焊接：焊接时先焊接跳线，再焊接电阻，再焊电容，再焊整流管，再焊电位器，最后焊LM1875，焊接LM1875前须先把LM1875用螺丝固定在散热片上，否则在最后装散热片时螺丝很难打进去。

LM1875与散热片接触的部分必须涂少量的散热脂，以利散热。

TDA1521制作实用微型功放本功放元件少、制作简单、音质好，非常适合装入有源音箱内。

效果理想，成本也低，适合初学者制作。

功放IC 选用TDA1521，当电源电压为±16V 时，输出功率为12W×2，此时失真度仅为0．5％，并具有开／关机静噪功能。

本电路装设有等响度补偿电路，用来改善小音量时高低音效果。

W 是带中心抽头的双联八脚电位器，与C1、R1、C2接成等响度控制电路。

电路图见下图。

制作注意事项：1．TDA1521的散热片绝对不能接地，否则开机必损IC ！应在IC 与散热器间加云母片绝缘，并加适量导热硅脂，再将散热器接地。

2．电位器W 阻值为100kΩ，其外壳需接地。

3．从滤波电容到IC 的⑤、⑦脚间电源连线尽量短而粗，可在印板铜箔上堆一层锡。

制作完成后试音，将音量电位器开至最大，贴近喇叭几乎听不出噪声。

用CD 机来试，连接落地音箱时，与先驱M －850功放比，除功率稍小以外，音质令人满意，表现人声非常清晰，毫不含糊。

用TDA2030吧，18W 输出功率，满足你的要求，自己做了N 次了，音质不错，比较甜，可带动一般书架音箱，TDA1521才12W ，虽然是双声道，但是音质非常不好，电视专用，我想你不是拿来看电视的吧？？电路图给你一个，造价大约6元，不贵，双声道也就10元，我也是学生，这很适合初学者，有的高手也是从这里开始的，推荐你区做！！电压范围：16～60V 静态电流：50MmA 输出功率：25W 谐波失真：＜0.02%，当f=1kHz ，RL=8Ω，P0=20W 时 额定增益：26dB ，当f=1kHz 时工作电压：±25V 转换速率：18V/μS 电路原理：LM1875功放板由一个高低音分别控制的衰减式音调控制电路和LM1875放大电路以及电源供电电路三大部分组成，音调部分采用的是高低音分别控制的衰减式音调电路，其中的R02，R03，C02，C01，W02组成低音控制电路；C03，C04，W03组成高音控制电路；R04为隔离电阻，W01为音量控制器，调节放大器的音量大小，C05为隔直电容，防止后级的LM1875直流电位对前级音调电路的影响。

.
'.
自制由TEA2025B组成电脑多媒体音箱功放电路图
这次为各位初学电子的朋友带来的这个制作，是一个输出有4.7W的小功率放大电路，此
电路可以作为电脑音箱的功放，相信功率足够了。

秉承HIFI的传统，采用了2.0声道的线路，而本电路的核心是由ST出产的型号为TEA2025B的功放IC。

该IC每片有两个声道的功放电路，不过我把它接成BTL桥接线路，每一片负责一声道。

因为这样才能达到最好的音质效果，而且对部分零件的要求也可以降低。

电路图如下:只画了一声道，另一声道相同。

自制由TEA2025B组成电脑多媒体音箱功放电路图
电路的供电电压采用直流9V，滤波电容最好大于1000uf。

虽然TEA2025B有点发热，但还不需要加散热片。

在输入端串联一个10K左右的电阻，输入端的对地电阻取值不要太高，一般2K~10K即可，这样可以降低背景噪音。

1、6脚所接的电容要求高一点，使用好一点的电容即可，耐压不需要高，16V的即可。

虽然官方在9V桥接时只给出8欧姆负载的参数，不过接4欧姆的喇叭也没问题。

TEA2025在桥接时的失真系数是0.5%左右，虽然不能算低，但也能接受，而且就听感而言比TDA2822好了N倍，高频解析度很高，中低频也富有弹性，除了功率稍小一些，音质比TDA2030有过而无不及。

这也难怪TEA2025经常出现在一些国产知名的多媒体音箱中了。
