压铸模流分析分析报告目录压铸模流分析分析报告 (1)引言 (1)背景介绍 (1)目的和意义 (2)压铸模流分析概述 (3)压铸模流分析的定义 (3)压铸模流分析的作用 (4)压铸模流分析的方法 (4)压铸模流分析的关键步骤 (5)模型建立 (5)材料参数设定 (6)网格划分 (7)求解器选择 (8)结果分析 (9)压铸模流分析的应用案例 (10)案例一:汽车零部件压铸模流分析 (10)案例二:电子产品外壳压铸模流分析 (11)案例三:家电产品压铸模流分析 (12)压铸模流分析的优势和局限性 (13)优势 (13)局限性 (14)结论 (14)对压铸模流分析的总结 (14)对未来研究的展望 (15)引言背景介绍压铸模流分析是一种重要的工程分析方法,用于评估和优化压铸模具的设计和制造过程。
随着工业技术的不断发展和进步,压铸模流分析在压铸行业中的应用越来越广泛。
通过模拟和分析压铸过程中的流动、凝固和收缩等关键参数,可以帮助工程师们更好地理解和控制压铸过程,提高产品质量和生产效率。
压铸是一种常用的金属成型工艺,广泛应用于汽车、航空航天、电子、家电等行业。
在压铸过程中,液态金属被注入到模具中,经过凝固和冷却后形成所需的零件或产品。
然而,由于压铸过程中涉及到复杂的流动和凝固现象,模具设计和制造过程中存在许多挑战和难题。
在传统的压铸模具设计中,通常需要通过试模和试产的方式来验证模具的可行性和性能。
这种方法不仅费时费力,而且成本高昂。
而压铸模流分析则可以在模具制造之前,通过计算机模拟和分析来预测和评估模具的性能。
通过模拟压铸过程中的流动、凝固和收缩等关键参数,可以帮助工程师们更好地理解和控制压铸过程,提高产品质量和生产效率。
压铸模流分析的核心是数值模拟方法,通过建立数学模型和计算流体力学(CFD)方法来模拟和分析压铸过程中的流动和凝固现象。
通过对模具结构、材料和工艺参数等进行优化,可以提高产品的成型质量和生产效率。
模流分析报告引言:模流分析是一种将数学和统计等方法应用于分析和优化复杂系统的工具。
通过对模型流程和数据进行分析,我们可以深入了解系统的特征和变化趋势,有助于做出更准确的决策和改进。
本报告将对某个特定系统的模流分析结果进行详细阐述,以便更好地理解和应用这一方法。
I. 评估现有模型在进行模流分析之前,首先需对现有模型的可靠性进行评估。
通过比对模型预测结果与实际数据,我们可以判断模型的准确性和适用范围。
如果模型无法准确预测实际结果,就需要对其进行修正或重新建立。
II. 数据采集与预处理数据采集是模流分析的基础。
针对所关注的系统,我们需要收集相关数据以供分析。
数据采集的方式可以是直接实地调查、问卷调查或者利用已有数据资源等。
在采集到的数据中,需要进行清洗和预处理,去除异常值和缺失值,确保数据的准确性和一致性。
III. 模型建立与验证在模流分析过程中,需要建立适当的数学模型来描述关注的系统。
根据系统的特点,可以选择不同的数学模型,如线性模型、非线性模型或随机模型等。
建立模型后,需要通过比对模型预测结果与实际数据,进行模型的验证和调整。
如果模型预测结果与实际数据相符,说明模型具有较好的可靠性和适用性。
IV. 模型流程分析模型流程分析是模流分析的核心内容之一。
在这一步骤中,我们将深入研究模型之间的流程和相互依赖关系。
通过分析模型流程,我们可以发现系统存在的问题和瓶颈,并提出相应的改进和优化措施。
模型流程分析可以从宏观和微观两个层面进行,以全面了解系统的运作情况。
V. 敏感性分析敏感性分析是模流分析的另一重要方面。
通过分析模型输入参数的变化对输出结果的影响程度,我们可以了解哪些参数对系统影响较大,以及这些参数的变化范围。
敏感性分析有助于确定系统的关键因素,为决策和改进提供依据。
VI. 优化方案制定在上述分析的基础上,我们可以制定适当的优化方案。
通过考虑模型流程分析和敏感性分析的结果,可以提出改进系统效率和性能的具体措施。

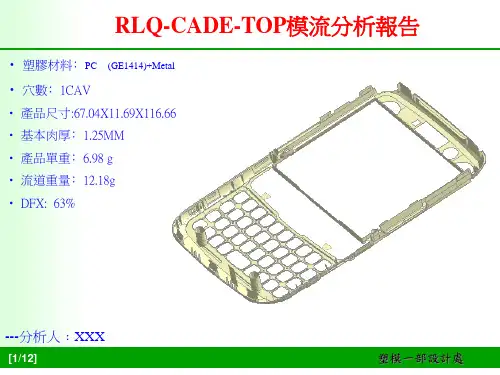

如何看懂一份模流分析报告产品设计要确保所设计的零件是可以开模的,现在可以借助CAE 软件(Moldflow、C-Mold、Z-Mold等),对塑料件的注塑、保压、冷却以及翘曲等工艺过程进行有限元模拟。
开模检讨时,模具厂商一般都会提供模流分析报告,作为产品设计工程师,我们要如何去解读一份模流分析报告呢?首先要理解结果的定义,并知道怎样使用结果,下面将列出常用结果的定义及怎样使用。
工艺过程参数的设置:工艺过程参数(Process Setting)包括了整个注塑周期内有关模具、注塑机等所有相关设备及其冷却、保压、开合模等工艺的参数。
因此,过程参数的设定实际上是将现实的制造工艺和生产设备抽象化的过程。
过程参数的设定将直接影响到产品注塑成型的分析结果。
1.充填分析(1)充模时间(Fill Time)充模时间显示的是熔体流动前沿的扩展情况,其默认绘制方式是阴影图,使用云纹图更容易解释结果。
云纹图以等值线形式显示结果,等值线间距比较均匀,稀疏的等值线表示流速缓和,密集的等值红表示流速湍急。
产品上的任意位置,都可以显示熔体到达该位置的时间。
对大多数分析,充模时间是一个非常重要的关键结果。
较为均衡的填充过程主要体现在:熔体基本上在同一时刻到达型腔各个远程。
利用充模时间结果可以发现以下一些注塑过程中出现的问题:1)短射(Short Shot)和迟滞(Hesitation),短射部位以灰色显示,非常明显,还有一种情况,当等值线密集在一个很小的区域内时往往会发生迟滞现象,从而导致短射。
2)过保压(Overpacking),如果熔体在某一个方向的流路中上首先充满型腔,就有可能发生过保压的情况,过保压可能会导致产品不均匀的密度分布,从而使产品超出设计重量,浪费材料,更为严重的是导致翘曲发生。
(2)熔接线(Weld lines)当两股熔体的流动前沿汇集到一起,或一股流动前沿分开后又合到一起时,就会产生熔接线,如熔体沿一个孔流动。
