模拟电路实习报告.

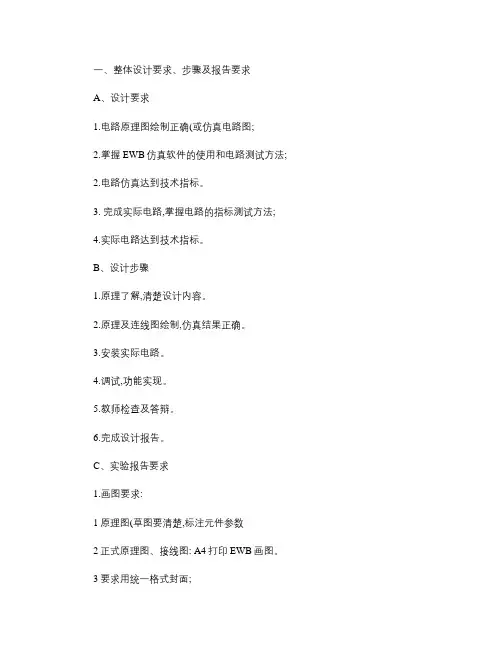

一、整体设计要求、步骤及报告要求

A、设计要求

1.电路原理图绘制正确(或仿真电路图;

2.掌握EWB仿真软件的使用和电路测试方法;

2.电路仿真达到技术指标。

3. 完成实际电路,掌握电路的指标测试方法;

4.实际电路达到技术指标。

B、设计步骤

1.原理了解,清楚设计内容。

2.原理及连线图绘制,仿真结果正确。

3.安装实际电路。

4.调试,功能实现。

5.教师检查及答辩。

6.完成设计报告。

C、实验报告要求

1.画图要求:

1原理图(草图要清楚,标注元件参数

2正式原理图、接线图: A4打印EWB画图。3要求用统一格式封面;

4使用中原工学院课程设计报告专用纸。

5图要顶天立地,均匀分布,合理布局

2.课程设计报告要求

a.题目:

b.设计任务及技术指标

c.设计内容及原理

d.设计步骤和方法(仿真、实际电路分别来写

e.安装与调试

f.电路的指标结果(仿真、实际电路分别来写

g.所用仪器和设备

h.参考文献

二、函数信号发生器

(一、设计任务

设计一函数信号发生器,能输入方波和三角波两种波形。

(二、主要技术指标

1、输出为方波和三角形两种波形,用开关切换输出;

2、输出电压均为双极性;

3、输出阻抗均为50Ω

4、输出为方波时输出电压峰值为0—5V可调,输出信号

频率为200Hz—2KHz可调。

5、输出为三角波时输出电压峰值为0—5V可调,输出信

号频率为200Hz—2KHz可调。

(三、设计内容和原理

设计内容是要求设计一个函数信号发生器,能输出方波和三角波两种波形。而且幅度可以调节,有技术指标可以知道,两个波形发生电路可以共用一个限幅电路。所以,可以得到此电路可有这两部分组成:方波发生电路,三角波发生电路,

1、方波发生电路原理图及原理

a、运算放大器的选择:双电源、741

b、电源电压选择:12V

c、稳压二极管的选择:IN4740

d、频率参数选择

输出信号的频率为200—2KHz可调,决定信号的频率元件有

R f1、R f2、C 、R2、R1。

T=2R f CIn(1+2R2/R1 R f=R f1+R f2

f=1/T=1/2R f Cln(1+2R2/R1

可取R1/R1+R2=0.47,则f=1/2R f C=1/2(R f1+R f2C,即

R1=4.7KΩ,R2=5.1KΩ。

电容可取1uf以下的,R f可取几千欧到几百千欧之间,为使频率可调,选择R f2为电位器。R f2最小时,应有

f=1/2R f C=1/2R f1C=2000Hz,R f2最大时,应有

f=1/2R f C=1/2(R f1+R f2C=200Hz。

若取C=0.033uf,计算出R f1=7.6KΩ,R f2=68.4KΩ。

e、幅度参数选择

输出信号的幅度为0—5V可调,决定信号的幅度元件为R4、R5的参数,由于输稳压管的电压幅度为10V,所以要使R5是R4的一半,达到降压的目的,选择

R4=10KΩ,R5=4.7KΩ的电位器。

2三角形发生电路原理图及原理

a、运算放大器、电源电压、稳压二极管的选择同方波信号发生器相同。

b、频率参数选择

输出信号的频率为200—2KHz可调,决定信号的频率元件有R7、R4、C 、

R2、R1。

T=4R1(R4+R7C/R2

f=R2/4R1(R4+R7C

可取R1/R2=1,则f=1/4(R4+R7C。

取R1=10K,R2=10K,则Uom=(R1/R2Uz=Uz。

电容可取1uf以下的,R4+R7可取几千欧到几百千欧之间,为使频率可调,选择R7为电位器。R7最小时,应有

f=1/4(R4+R7C=1/4R4C=2000Hz,R7最大时,应有

f=1/4(R4+R7C=200Hz。

若取C=0.033uf,计算出R7=3.8KΩ,R f2=34.2KΩ。

c、幅度参数选择

输出信号的幅度为0—5V可调,决定信号的幅度元件为R8、R9的参数,由于输稳压管的电压幅度为10V,所以要使R9是R8的一半,达到降压的目的,选择

R8=10KΩ,R9=4.7KΩ的电位器。

(四、电路仿真调试

完成电路初步设计后,再对电路进行方正调试,目的是为了观察测量电路的性能指标并调整部分元件的参数,从而各项指标的要求。

(五、PCB图设计与生成

1、由仿真电路直接生成网络表

2、调用protel—PCB,并进行元件合理布局;

3、调用网络表,并自动布线;

4、PCB图的人工调整;

5、打印输出。

方波发生器原理图

三角波发生器原理图

方波—三角波总电路原理图

(六、电路焊接与装配

1元件老化与抽样检验

2元器件预处理

3基于PCB版的元器件焊接与电路装配

1实践制作工具及仪器仪表

电烙铁一把、焊锡丝、镊子一把、钳子一把、普通万用表一只、双路直流稳压电源、双综示波器一台、电线。

2、实践制作过程

a、识读函数信号发生器电路原理图和电路图

b、在电路板上找相应的元件的位置,将元件排列成行

c、边插边焊接的方法,依次焊接好元器件(注意二极管正负极和集成运算放大器的管脚方向。

D、检查焊接电路中的元器件是否有虚焊、漏焊以及元器件的极性是否正确。

E、通电试验、观察电路通电情况。

3、焊接步骤如下:

⑴步骤一:准备施焊

要求烙铁头保持干净,无焊渣等物,并在表面镀有一层焊锡。

⑵步骤二:加热焊件

烙铁头靠在两焊件的连接处,加热整个焊件全体,时间大约为1 ~ 2 秒钟。元器件引线与焊盘要同时均匀受热。
