接地保护及防雷保护安全技术措施(标准版)

施工现场临时用电接地与防雷的安全要求施工现场临时用电接地与防雷安全要求是保障施工现场人员和设备的电气安全的重要措施。

以下是施工现场临时用电接地与防雷的安全要求的详细说明。

一、施工现场临时用电接地要求：1. 接地电阻：施工现场临时用电的接地电阻应符合国家标准规定，一般要求不大于4欧姆。

2. 接地装置：应采用可靠的接地装置，包括接地线、接地体等，确保电气设备可靠接地。

3. 接地线：接地线应采用铜质导线，截面积要符合规定，接地线与接地体之间的连接应牢固可靠。

4. 接地体：接地体应选用耐腐蚀、导电性能好的材料，埋入土壤中要深度符合要求，并保持接地体的完好。

5. 接地装置的安装位置：接地装置的安装位置要远离可燃物，并要防止被机械碰撞等，确保接地装置的安全可靠。

二、施工现场临时用电防雷安全要求：1. 避雷装置：施工现场临时用电中应设置适当的避雷装置，包括避雷线、避雷网等，用于引导雷电流入地，防止雷击损害。

2. 避雷装置的设置：避雷装置应根据施工现场的实际情况进行设置，避雷装置的高度、位置和数量要满足国家规定的要求。

3. 接地系统：避雷装置的接地系统要可靠，包括避雷线的接地和避雷装置与施工现场临时用电的接地之间的连接。

4. 避雷线的安装：避雷线的安装要牢固可靠，要符合国家标准的要求，并避免与其他电气线路干扰。

5. 防雷网的设置：若施工现场需要使用防雷网，应按照国家标准的规定进行设置，保证防雷网的安全可靠性。

三、施工现场临时用电接地与防雷维护管理要求：1. 定期检查：施工现场临时用电的接地装置和防雷装置应定期进行检查，确保其正常运行。

2. 备案管理：施工现场临时用电的接地和防雷系统的设计、安装和维护情况要进行备案管理，确保有记录可查。

3. 维护保养：定期对接地装置和防雷装置进行维护保养，包括清理接地线、检查接地体的完好性等。

4. 故障处理：对于接地装置和防雷装置出现故障的情况，要及时处理，确保施工现场电气安全。

接地与防雷安全技术措施接地与防雷安全技术措施是现代建筑设计与施工中不可或缺的重要环节，其目的在于保障建筑物及其中的人员、设备不受雷击等自然灾害的影响，达到安全、稳定运行的目的。

本文将从接地技术、防雷技术及安全措施三个方面，对接地与防雷安全技术措施进行讲述，并探讨其在现代建筑领域中的应用。

一、接地技术接地是电气电子领域中最基本的安全措施之一。

在实际应用中，我们通常使用的较多的是保护接地、信号接地和电源接地。

1.保护接地保护接地是为了保护人、车辆、机器设备等重要财产的安全，防止意外电击事故的发生。

常见的保护接地包括：挂接防雷针、建筑物的建筑接地、钢结构的接地等。

2.信号接地信号接地是为了保证电子设备能够正确工作，防止设备失效或受到广播电磁干扰。

常见的信号接地包括：信号地接地、天线接地、屏蔽接地等。

3.电源接地电源接地是为了确保电气设备安全可靠地工作，防止接地走线受到误操作、受到外电干扰等问题。

常见的电源接地包括：设备接地、设备电源线接地、信号电源线接地等。

二、防雷技术防雷是指通过特定的技术和手段，防止雷击对建筑物、人员及设备造成损害。

常见的防雷技术包括：避雷针、接地措施、屏蔽措施、隔离措施等。

1.避雷针避雷针是一种非常有效的防雷措施，其工作原理就是通过避雷针将电荷引入地下，从而减少或消除雷电对建筑物的影响。

通常，避雷针的形式有防雷锥形杆、运动避雷器、静电避雷器等多种。

2.接地措施接地措施是为了保护人员和设备的安全，能够有效地降低雷击的危险。

常用的接地措施包括构筑接地网、安装接地线、建立接地棒等。

3.屏蔽措施屏蔽措施是在建筑物或设备上设置成串联电容器、接地网及金属屏蔽等，形成能够抵御电磁干扰的物理障碍，以达到有效的防雷效果。

4.隔离措施隔离措施是在建筑物内部采取隔离措施，将电力、电信、计算机信息等进行有效隔离。

这样做能够减少可能的电流闪瞬变电压干扰，为防雷抗干扰提供有效的技术保障。

三、安全措施除了上述的接地与防雷技术措施外，建筑物内部的安全措施也是非常重要的一方面。

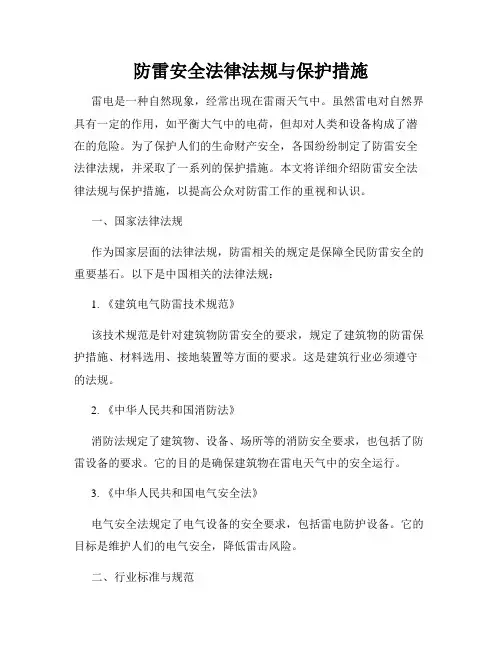

防雷安全法律法规与保护措施雷电是一种自然现象，经常出现在雷雨天气中。

虽然雷电对自然界具有一定的作用，如平衡大气中的电荷，但却对人类和设备构成了潜在的危险。

为了保护人们的生命财产安全，各国纷纷制定了防雷安全法律法规，并采取了一系列的保护措施。

本文将详细介绍防雷安全法律法规与保护措施，以提高公众对防雷工作的重视和认识。

一、国家法律法规作为国家层面的法律法规，防雷相关的规定是保障全民防雷安全的重要基石。

以下是中国相关的法律法规：1. 《建筑电气防雷技术规范》该技术规范是针对建筑物防雷安全的要求，规定了建筑物的防雷保护措施、材料选用、接地装置等方面的要求。

这是建筑行业必须遵守的法规。

2. 《中华人民共和国消防法》消防法规定了建筑物、设备、场所等的消防安全要求，也包括了防雷设备的要求。

它的目的是确保建筑物在雷电天气中的安全运行。

3. 《中华人民共和国电气安全法》电气安全法规定了电气设备的安全要求，包括雷电防护设备。

它的目标是维护人们的电气安全，降低雷击风险。

二、行业标准与规范除了国家层面的法律法规，各个行业也制定了相应的标准与规范，以保障行业内的防雷安全。

以下是几个代表性的行业标准与规范：1. 电力行业：《电力工程建设防雷技术规范》该规范针对电力工程建设中的防雷要求进行详细规定，包括输电线路、变电站、电力设备等的防雷措施，旨在确保电力设施的稳定运行。

2. 通信行业：《通信防雷技术规范》该规范针对通信设备和设施的防雷要求，规定了通信线路的防雷保护、机房内设备的接地等措施，以提高通信网络的稳定性和可靠性。

3. 建筑行业：《建筑防雷技术规范》该规范主要针对建筑物进行防雷保护的要求，包括建筑物外壳的导电性能、接地装置的设置等。

建筑行业通过遵守这些规范，提高了建筑物的防雷能力。

三、保护措施为了有效地防范雷击危险，人们采取了各种保护措施。

以下是几种常见的防雷保护措施：1. 避雷针避雷针是一种通过锐角放电将雷电引入地下，以减少或避免对建筑物的损害的装置。

防雷接地技术标准及规范一、引言。

防雷接地技术是指在雷电活动频繁的地区，为了保护建筑物和设备免受雷击危害，采取的一系列接地措施。

良好的防雷接地技术不仅可以保护人身安全，还能保护设备和建筑物不受雷击损害，是保障生产和生活安全的重要措施。

二、防雷接地技术的重要性。

1. 保护人身安全，在雷电活动频繁的地区，建筑物和设备如果没有良好的防雷接地技术，很容易受到雷击危害，对人身安全造成严重威胁。

2. 保护设备和建筑物，雷击对设备和建筑物的损害往往是不可估量的，良好的防雷接地技术可以有效减少雷击对设备和建筑物的损害。

三、防雷接地技术的标准及规范。

1. 地面接地，地面接地是指将建筑物和设备的金属外壳通过导线连接到地下的导体，以便将雷电的电荷引入地下，减少雷击对建筑物和设备的损害。

地面接地的标准应符合国家相关规范，接地电阻应控制在一定范围内。

2. 设备接地，设备接地是指将设备的金属外壳通过导线连接到地下的导体，以便将雷电的电荷引入地下，减少雷击对设备的损害。

设备接地的标准应符合国家相关规范，接地电阻应控制在一定范围内。

3. 避雷针，在高层建筑或者设备上安装避雷针，可以有效吸引雷电，减少雷击对建筑物和设备的损害。

避雷针的安装应符合国家相关规范，避雷针的高度和数量应根据建筑物和设备的实际情况确定。

4. 接地测试，对建筑物和设备的接地进行定期测试，确保接地电阻符合国家相关规范，保证防雷接地技术的有效性。

四、结论。

防雷接地技术是保护人身安全、设备和建筑物的重要措施，其标准及规范的制定和执行对于减少雷击损害具有重要意义。

在实际应用中，应严格按照国家相关规范执行，定期检测和维护防雷接地设施，确保其有效性，最大限度地减少雷击对人身和财产造成的损害。

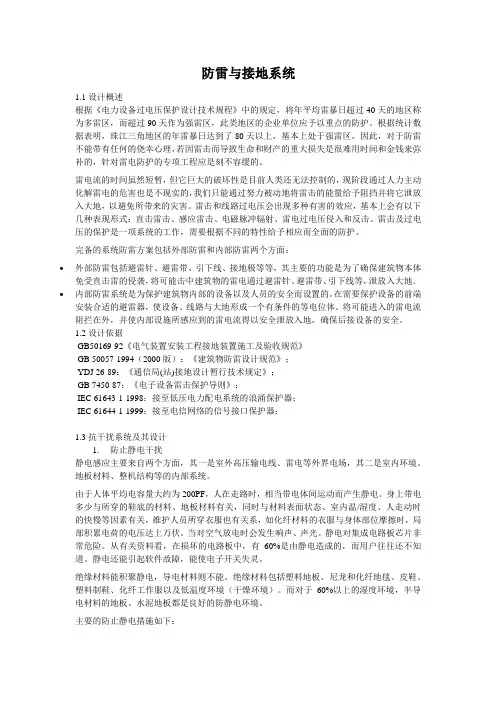

防雷与接地系统1.1设计概述根据《电力设备过电压保护设计技术规程》中的规定，将年平均雷暴日超过40天的地区称为多雷区，而超过90天作为强雷区，此类地区的企业单位应予以重点的防护。

根据统计数据表明，珠江三角地区的年雷暴日达到了80天以上，基本上处于强雷区，因此，对于防雷不能带有任何的侥幸心理，若因雷击而导致生命和财产的重大损失是很难用时间和金钱来弥补的，针对雷电防护的专项工程应是刻不容缓的。

雷电流的时间虽然短暂，但它巨大的破坏性是目前人类还无法控制的，现阶段通过人力主动化解雷电的危害也是不现实的，我们只能通过努力被动地将雷击的能量给予阻挡并将它泄放入大地，以避免所带来的灾害。

雷击和线路过电压会出现多种有害的效应，基本上会有以下几种表现形式：直击雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和反击。

雷击及过电压的保护是一项系统的工作，需要根据不同的特性给予相应而全面的防护。

完备的系统防雷方案包括外部防雷和内部防雷两个方面：∙外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。

∙内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。

在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。

将可能进入的雷电流阻拦在外，并使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。

1.2设计依据GB50169-92《电气装置安装工程接地装置施工及验收规范》GB 50057-1994（2000版）：《建筑物防雷设计规范》；YDJ 26-89：《通信局(站)接地设计暂行技术规定》；GB 7450-87：《电子设备雷击保护导则》；IEC 61643-1-1998：接至低压电力配电系统的浪涌保护器；IEC 61644-1-1999：接至电信网络的信号接口保护器；1.3抗干扰系统及其设计1. 防止静电干扰静电感应主要来自两个方面，其一是室外高压输电线、雷电等外界电场，其二是室内环境、地板材料、整机结构等的内部系统。

防雷防静电技术措施导言：防雷防静电技术是指采取一系列措施来防止雷击和静电产生及其对设备、系统和人身安全所造成的伤害。

雷击和静电是在电力系统和电子设备中常见的问题，如果不加以适当的处理和预防，可能会导致设备损坏甚至造成火灾和人员伤亡。

本文将介绍一些常见的防雷防静电技术措施，以帮助人们更好地理解和应对这些问题。

1. 接地保护接地是防雷防静电技术中最基础且最有效的措施之一。

通过将设备和系统的金属外壳、架构等部分与地进行连接，可以将雷电能量和静电电荷引导到地中释放，从而实现保护作用。

接地保护的具体实施包括建立良好的接地系统、选用合适的地线和接地装置，确保其电阻低于规定标准。

2. 避雷器避雷器是用来限制电力系统和电子设备上的过电压，防止雷击对其造成损害的一种重要装置。

避雷器通常由金属氧化物构成，其工作原理为将过电压引向地，保护设备不受损害。

在设计和选择避雷器时，需要考虑额定电压、放电电流和响应时间等因素，以确保其能够有效地工作。

3. 防雷保护接口防雷保护接口是指将外部的雷击能量引导到设备外围，在设备内部产生的过电压和过电流对设备和系统造成的影响降到最低。

常见的防雷保护接口包括采用独立的信号线和控制线、使用雷电保护器和安装防雷针等。

通过合理布置和选择适当的防雷保护接口，可以增强设备的抗雷击能力。

4. 静电防护静电是指物体表面带有静电电荷的现象，常会引发火花、破坏电子设备、引起爆炸等安全隐患。

为了防止静电产生和积聚，可以采取以下措施：使用抗静电材料、增加接地导线、合理安装静电消除器以及人员防静电培训等。

5. 定期维护检查为确保防雷防静电技术的有效性，定期的维护检查是必不可少的。

这包括定期检查并测试接地系统、避雷器和防雷保护接口的状态和性能，以保证其正常工作。

同时，应建立完善的维护记录，及时发现和处理存在的问题，并做出相应的修复和改进。

结论：防雷防静电技术措施的实施对于设备和系统的安全运行至关重要。

通过合理运用接地保护、避雷器、防雷保护接口、静电防护和定期维护检查等措施，可以最大限度地减少雷击和静电对设备和人员的伤害风险。

施工现场临时用电的接地与防雷安全要求施工现场的临时用电接地与防雷安全是保障施工安全的重要环节。

为了避免电气事故和雷击灾害，临时用电接地与防雷的安全要求必须严格执行。

下面将详细介绍施工现场临时用电的接地与防雷安全要求。

一、接地的安全要求1. 接地导体的选择：临时用电的接地导体应选用优质的电解铜或镀锌钢作为接地线材。

接地线材的截面积应根据临时用电设备的负载情况和场地实际情况进行合理选择。

2. 接地电极的安装：接地电极应合理布置，保证与地电阻接触良好。

一般情况下，每个临时用电设备应单独设置接地电极，距离设备不得超过15米。

3. 接地电极的深度：接地电极的深度应根据当地土壤的导电性和受电装置的负载情况进行合理确定。

一般情况下，应保证接地电极深度不少于1.5米。

4. 接地电极的防腐处理：接地电极应进行防腐处理，以保证其长期使用不受腐蚀影响。

常见的防腐方法包括镀锌和电镀。

5. 接地电阻的监测：对临时用电接地系统的接地电阻应定期进行监测，保持在安全范围内。

一般情况下，接地电阻不得大于4Ω。

二、防雷的安全要求1. 避雷装置的安装：在施工现场临时用电设备周围，应设置合适的避雷装置，以防止雷击灾害发生。

避雷装置应由专业人员进行安装，确保其连接牢固可靠。

2. 避雷装置的接地：避雷装置的接地应符合相关标准和规定。

接地系统应采用合适的导体，保证与地电阻接触良好。

3. 避雷装置的接地电阻：避雷装置的接地电阻应定期进行测量和检查，保持在安全范围内。

一般情况下，接地电阻不得大于10Ω。

4. 避雷装置的保护范围：避雷装置的保护范围应根据施工现场的实际情况进行合理划定。

一般情况下，避雷装置的保护范围不得小于30米。

5. 避雷装置的维护保养：定期对避雷装置进行检查和维护保养，确保其正常运行。

如发现问题应及时修复或更换。

总结：施工现场临时用电的接地与防雷安全要求是确保施工安全的重要保障措施。

在接地的安全要求方面，应选择合适的接地导体、合理布置接地电极、保证接地电极的深度和防腐处理，并定期监测接地电阻。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改油库防静电及防雷电措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes油库防静电及防雷电措施(标准版)在油品储运系统，因雷击、静电产生的电火花都会引起油罐、罐车着火或爆炸，其危险和损失往往也是很大的。

因此，熟悉雷击、静电有关知识，认清其产生原因和对储运生产与经营的危害，吸取教训，采取有效措施，切实做好防止雷击、静电工作，以消除火灾和爆炸的各种因素。

1静电1.1静电的产生原因两种不同性质的物体相互磨擦，紧密接触或迅速剥离都会产生静电，其是一个物体失去电子带有正电荷，另一个物体得到电子带负电荷。

如果该物体与大地绝缘，则电荷无法泄漏，停留在物体的内部或表面而呈相对静止状态，这种电荷就称静电。

油品在收发、输转、灌装过程中，油品分子之间和油品与其他物质之间的摩擦，会产生静电，其电压随着摩擦的加剧而增大，如不及时导除，当电压增高到一定程度时，就会在两带电体之间闪火（即静电放电）而引起油品爆炸着火。

静电电压越高越容易放电。

1.2静电的性质电压的高低或静电电荷量大小主要与下列因素有关：（1）灌输油流速越快，摩擦越剧烈，产生静电电压越高；（2）空气越干燥，静电越不容易从空气中消除，电压越容易升高；(3)油管出口与油面的距离越大，油品与空气摩擦越剧烈，油流对油面的搅动和冲击越厉害，静电电压就越高；(4)管道内壁越粗糙，油品流经的弯头阀门越多，产生静电电压越高；（5）油品含水时，比不含水分产生的电压高几倍到几十倍；(6)金属管道，如帆布、橡胶、石棉、水泥、塑料等管道比金属管道更容易产生静电；(7)管道上滤网其栅网越密，产生静电电压越高。

防雷接地规范标准目录第一章总则第1.0.1条为使建筑物含构筑物,下同防雷设计因地制宜地采取防雷指施,防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失,做到安全可靠、技术先进、经济合理,制定本规范.第1.0.2 条本规范适用于新建建筑物的防雷设计.本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计.第1.0.3 条建筑物防雷设计,应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上,详细研究防雷装置的形式及其布置.第1.0.4 条建筑物防雷设计除应执行本规范的规定外,尚应符合国家现行有关标准和规范的规定.第二章防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类.第2.0.2条遇下列情况之一时,应划为：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者.二、具有0区或10区爆炸危险环境的建筑物.三、具有1区爆炸危险环境的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者.第2.0.3条遇下列情况之一时,应划为：一、国家级重点文物保护的建筑物.二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物.三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物.四、制造、使用或贮存爆炸物质的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者.五、具有1区爆炸危险环境的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者.六、具有2区或11区爆炸危险环境的建筑物.七、工业企业内有爆炸危险的露天钢质封闭气罐.八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物.九、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物.注:预计雷击次数应按本规范附录一计算.第2.0.4条遇下列情况之一时,应划为：一、省级重点文物保护的建筑物及省级档案馆.二、预计雷击次数大于或等于0.012次/a,且小于或等于0.3.三、预计雷击次数大于或等于0.06次/a,且小于或等于0.3次/a的住宅、办公楼等一般性民用建筑物.四、预计雷击次数大于或等于0.06次/a的一般性工业建筑物.五、根据雷击后对工业生产的影响及产生的后果,并结合当地气象、地形、地质及周围环境等因素,确定需要防雷的21区、22区、23区火灾危险环境.六、在平均雷暴日大于15d/a的地区,高度在15m及以上的烟囱、水塔等孤立的高耸建筑物;在平均雷暴日小于或等于15d/a的地区,高度在20m 及以上的烟囱、水塔等孤立的高耸建筑物.第三章措施第一节一般规定第3.1.1条各类防雷建筑物应采取防直击雷和防雷电波侵入的措施.第一类防雷建筑物和本规范第2.0.3条四、五、六款所规定的第二类防雷建筑物尚应采取防雷电感应的措施.第3.1.2条装有防雷装置的建筑物,在防雷装置与其它设施和建筑物内人员无法隔离的情况下,应采取等电位连接.第二节第一类防雷建筑物的防雷措施第3.2.1条第一类防雷建筑物防直击雷的措施,应符合下列要求一、应装设独立避雷针或架空避雷线网,使被保护的建筑物及风帽、放散管等突出屋面的物体均处于接闪器的保护范围内.架空避雷网的网格尺寸不应大于5m×5m或6m×4m.二、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等的管口外的以下空间应处于接闪器的保护范围内,当有管帽时应按表3.2.1确定;当无管帽时,应为管口上方半径5m的半球体.接闪器与雷闪的接触点应设在上述空间之外.有管帽的管口外处于接闪器保护范围内的空间隔表3.2.1三、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等,当其排放物达不到爆炸浓度、长期点火燃烧、一排放就点火燃烧时,及发生事故时排放物才达到爆炸浓度的通风管、安全阀,接闪器的保护范围可仅保护到管帽,无管帽时可仅保护到管口.四、独立避雷针的杆塔、架空避雷线的端部和架空避雷网的各支柱处应至少设一根引下线.对用金属制成或有焊接、绑扎连接钢筋网的杆塔、支柱,宜利用其作为引下线.五、独立避雷针和架空避雷线网的支柱及其接地装置至被保护建筑物及与其有联系的管道、电缆等金属物之间的距离图3.2.1,应符合下列表达式的要求,但不得小于3m：1、地上部分：当hx<5Ri时,hx被保护物的高度MRi：冲击接地电阻Sa1≥0.4Ri+0.1hx 3.2.1-1当hx≥5Ri时,Sa1≥0.1Ri+hx 3.2.1-22、地下部分：Se≥0.4Ri 3.2.1-3式中 Sa1—空气中距离m；Se1—地中距离m;Ri—独立避雷针或架空避雷线网支柱处接地装置的Ω；Hx—被保护物或计算点的高度m.六、架空避雷线至屋面和各种突出屋面的风帽、放散管等物体之间的距离图3.2.1,应符合下列表达式的要求,但不应小于3m：1.当h+l/2<5Ri时,Sa2≥0.2Ri+0.03h+l/2 3.2.1-42.当h+l/2≥5Ri时Sa2≥0.05Ri+0.06h+l/2 3.2.1-5式中 Sa2 —避雷线网至被保护物的空气中距离m;h —避雷线网的支柱高度m；l —避雷线的水平长度m.七、架空避雷网至屋面和各种突出屋面的风帽、放散管等物体之间的距离,应符合下列表达式的要求,但不应小于3m:当h+l1<5Ri时,Sa2≥1/n〔0.4Ri+0.06h+l1〕 3.2.1-6当h+l1≥5Ri时,Sa2≥1/n〔0.1Ri+0.12h+l1〕 3.2.1-7式中 l1—从避雷网中间最低点沿导体至支柱的距离m；n—从避雷网中间最低点沿导体至距离最短支柱并有同一距离l1的个数.八、独立避雷针、架空避雷线或架空避雷网应有独立的接地装置,每一引下线的冲击接地电阻不宜大于10Ω.在土壤电阻率高的地区,可适当增大冲击接地电阻.第3.2.2条第一类防雷建筑物防雷电感应的措施,应符合下列要求:一、建筑物内的设备、管道、构架、电缆金属外皮、钢屋架、钢窗等较大金属物和突出屋面的放散管、风管等金属物,均应接到防雷电感应的接地装置上.金属屋面周边每隔18～24m应采用引下线接地一次.现场浇制的或由预制构件组成的钢筋混凝土屋面,其钢筋宜绑扎或焊接成闭合回路,并应每隔18～24m采用引下线接地一次.二、平行敷设的管道、构架和电缆金属外皮等长金属物,其净距小于100mm时应采用金属线跨接,跨接点的间距不应大于30m；交叉净距小于100mm时,其交叉处亦应跨接.当长金属物的弯头、阀门、法兰盘等连接处的过渡电阻大于0.03Ω时,连接处应用金属线跨接.对有不少于5根螺栓连接的法兰盘,在非腐蚀环境下,可不跨接.三、防雷电感应的接地装置应和电气设备接地装置共用,其不应大于10Ω.防雷电感应的接地装置与独立避雷针、架空避雷线或架空避雷网的接地装置之间的距离应符合本规范第3.2.1条五款的要求.屋内接地干线与防雷电感应接地装置的连接,不应少于两处.第3.2.3条第一类防雷建筑物防止雷电波侵入的措施,应符合下列要求:一、低压线路宜全线采用电缆直接埋地敷设,在入户端应将电缆的金属外皮、钢管接到防雷电感应的接地装置上.当全线采用电缆有困难时,可采用和铁横担的架空线,并应使用一段金属铠装电缆或护套电缆穿钢管直接埋地引入,其埋地长度应符合下列表达式的要求,但不应小于15m：在电缆与架空线连接处,尚应装设避雷器.避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不应大于10Ω.二、架空金属管造,在进出建筑物处,应与防雷电感应的接地装置相连.距离建筑物100m内的管道,应每隔25m左右接地一次,其冲击接地不应大于20Ω,并宜利用金属支架或钢筋混凝土支架的焊接、绑扎钢筋网作为引下线,其钢筋混凝土基础宜作为接地装置.埋地或地沟内的金属管道,在进出建筑物处亦应与防雷电感应的接地装置相连.第3.2.4条当建筑物太高或其它原因难以装设独立避雷针、架空避雷线、避雷网时,可将避雷针或网格不大于5m×5m或6m×4m的避雷网或由其混合组成的接闪器直接装在建筑物上,避雷网应按本规范附录二的规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设.并必须符合下列要求:一、所有避雷针应采用避雷带互相连接.二、引下线不应少于两根,并应沿建筑物四周均匀或对称布置,其间距不应大于12m.三、排放爆炸危险气体、蒸气或粉尘的管道应符合本规范第3.2.1条二、三款的要求.四、建筑物应装设均压环,环间垂直距离不应大于12m,所有引下线、建筑物的金属结构和金属设备均应连到环上.均压环可利用电气设备的接地干线环路.五、防直击雷的接地装置应围绕建筑物敷设成环形接地体,每根引下线的冲击接地电阻不应大于10Ω,并应和电气设备接地装置及所有进入建筑物的金属管道相连,此接地装置可兼作防雷电感应之用.六、防直击雷的环形接地体尚宜按以下方法敷设:七、当建筑物高于30m时,尚应采取以下防侧击的措施：1. 从30m起每隔不大于6m沿建筑物四周设水平避雷带并与引下线相连；2. 30m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接.八、在电源引入的总配电箱处宜装设.第3.2.5条当树木高于建筑物且不在接闪器保护范围之内时,树木与建筑物之间的净距不应小于5m.第三节第二类防雷建筑物的防雷措施第3.3.1条第二类防雷建筑物防直击雷的措施,宜采用装设在建筑物上的避雷网带或避雷针或由其混合组成的接闪器.避雷网带应按本规范附录二的规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设,并应在整个屋面组成不大于10m×10m或12m×8m的网格.所有避雷针应采用避雷带相互连接.第3.3.2条突出屋面的放散管、风管、烟囱等物体,应按下列方式保护：一、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等管道应符合本规范第3.2.1条二款的要求.二、排放无爆炸危险气体、蒸气或粉尘的放散管、烟囱,1区、11区和2区爆炸危险环境的自然通风管,装有阻火器的排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管,本规范第3.2.1条三款所规定的管、阀及煤气放散管等,其防雷保护应符合下列要求：1.金属物体可不装接闪器,但应和屋面防雷装置相连；2.在屋面接闪器保护范围之外的非金属物体应装接闪器,并和屋面防雷装置相连.第3.3.3条引下线不应少于两根,并应沿建筑物四周均匀或对称布置,其间距不应大于18m.当仅利用建筑物四周的钢柱或柱子钢筋作为引下线时,可按跨度设引下线,但引下线的平均间距不应大于18m.第3.3.4条每根引下线的冲击接地电阻不应大于10Ω.防直击雷接地宜和防雷电感应、电气设备、信息系统等接地共用同一接地装置,并宜与埋地金属管道相连；当不共用、不相连时,两者间在地中的距离应符合下列表达式的要求,但不应小于2m：Se2≥0.3KcRi 3.3.4式中 Se2—地中距离rn;KC —分流系数,其值按附录五确定.在共用接地装置与埋地金属管道相连的情况下,接地装置宜围绕建筑物敷设成环形接地体.第3.3.5条利用建筑物的钢筋作为防雷装置时应符合下列规定：一、建筑物宜利用钢筋混凝土屋面、梁、柱、基础内的钢筋作为引下线.本规范第2.0.3条二、三、八、九款所规定的建筑物尚宜利用其作为接闪器.二、当基础采用硅酸盐水泥和周围土壤的含水量不低于4%及基础的外表面无防腐层或有沥青质的防腐层时,宜利用基础内的钢筋作为接地装置.三、敷设在混凝土中作为防雷装置的钢筋或圆钢,当仅一根时,其直径不应小于10mm.被利用作为防雷装置的混凝土构件内有箍筋连接的钢筋,其截面积总和不应小于一根直径为10mm钢筋的截面积.四、利用基础内钢筋网作为接地体时,在周围地面以下距地面不小于0.5m,每根引下线所连接的钢筋表面积总和应符合下列表达式的要求：S≥4.24kc 3.2.5式中 S —钢筋表面积总和m.五、当在建筑物周边的无钢筋的闭合条形混凝±基础内敷设人工基础接地体时,接地体的规格尺寸不应小于表3.3.5的规定.六、构件内有箍筋连接的钢筋或成网状的钢筋,其箍筋与钢筋的连接,钢筋与钢筋的连接应采用土建施工的绑扎法连接或悍接.单根钢筋或圆钢或外引预埋连接板、线与上述钢筋的连接应焊接或采用螺栓紧固的卡夹器连接.构件之间必须连接成电气通路.第3.3.6条当土壤电阻率ρ小于或等于3000Ω·m时,在防雷的接地装置同其它接地装置和进出建筑物的管道相连的情况下,防雷的接地装置可不计及接地电阻值,但其接地体应符合下列规定之一：一、防直击雷的环形接地体的敷设应符合本规范第3.2.4条六款1项的要求,但土壤电阻率ρ的适用范围应放大到小于或等于3000Ω·m.二、在符合本规范第3.3.5条规定的条件下利用槽形、板形或条形基础的钢筋作为接地体,当槽形、板形基础钢筋网在水平面的投影面积或成环的条形基础钢筋所包围的面积A大于或等于80m时,可不另加接地体.三、在符合本规范第3.3.5条规定的条件下,对6m柱距或大多数柱距为6m的单层工业建筑物,当利用柱子基础的钢筋作为防雷的接地体并同时符合下列条件时,可不另加接地体：1.利用全部或绝大多数柱子基础的钢筋作为接地体;2.柱子基础的钢筋网通过钢柱,钢屋架,钢筋混凝土柱子、屋架、屋面板、吊车梁等构件的钢筋或防雷装置互相连成整体；3.在周围地面以下距地面不小于0.5m,每一柱子基础内所连接的钢筋表面积总和大于或等于0.82m.第3.3.7条本规范第2.0.3条四、五、六款所规定的建筑物,其防雷电感应的措施应符合下列要求：一、建筑物内的设备、管道、构架等主要金属物,应就近接至防直击雷接地装置或电气设备的保护接地装置上,可不另设接地装置.二、平行敷设的管道、构架和电缆金属外皮等长金属物应符合本规范第3.2.2条二款的要求,但长金属物连接处可不跨接.三、建筑物内防雷电感应的接地干线与接地装置的连接不应少于两处.第3.3.8条防止流经引下线和接地装置时产生的高电位对附近金属物或电气线路的反击,应符合下列要求.：一、当金属物或电气线路与防雷的接地装置之间不相连时,其与引下线之间的距离应按下列表达式确定：当 lx<5Ri时,sa3≥0.3kcRi +0.1lx 3.3.8-1当lx≥5Ri 时,sa3≥0.075kcRi+lx 3.3.8-2式中 sa3一空气中距离m;Ri 一引下线的冲击接地电阻Ω;lx 一引下线计算点到地面的长度m.二、当金属物或电气线路与防雷的接地装置之间相连或通过过电压保护器相连时,其与引下线之间的距离应按下列表达式确定：sa4≥0.075kc lx 3.3.8-3式中 sa4一空气中距离mIlx 一引下线计算点到连接点的长度m.当利用建筑物的钢筋或钢结构作为引下线,同时建筑物的大部分钢筋、钢结构等金属物与被利用的部分连成整体时,金属物或线路与引下线之间的距离可不受限制.三、当金属物或线路与引下线之间有自然接地或人工接地的钢筋混凝土构件、金属板、金属网等静电屏蔽物隔开时,金属物或线路与引下线之间的距离可不受限制.四、当金属物或线路与引下线之间有混凝土墙、砖墙隔开时,混凝土墙的击穿强度应与空气击穿强度相同,砖墙的击穿强度应为空气击穿强度的1/2.当距离不能满足本条第一、二款的要求时,金属物或线路应与引下线直接相连或通过过电压保护器相连.五、在电气接地装置与防雷的接地装置共用或相连的情况下：当低压电源线路用全长电缆或架空线换电缆引入时,宜在电源线路引入的总配电箱处装设过电压保护器,当Y,yno型或D,yn11型接线的配电变压器设在本建筑物内或附设于外墙处时,在高压侧采用电缆进线的情况下,宜在变压器高、低压侧各相上装设避雷器,在高压侧采用架空进线的情况下,除按国家现行有关规范的规定在高压侧装设避雷器外,尚宜在低压侧各相上装设避雷器.第3.3.9条防雷电波侵入的措施,应符合下列要求：一、当低压线路全长采用埋地电缆或敷设在架空金属线槽内的电缆引入时,在入户端应将电缆金属外皮、金属线槽接地；对本规范第2.0.3条四、五、六款所规定的建筑物,上述金属物尚应与防雷的接地装置相连.二、本规范第2.0.3条四、五、六款所规定的建筑物,其低压电源线路应符合下列要求：1.低压架空线应改换一段埋地金属错装电缆或护套电缆穿钢管直接埋地引入,其埋地长度应符合本规范3.2.3表达式的要求,但电缆埋地长度不应小于15m.入户端电缆的金属外皮、钢管应与防雷的接地装置相连.在电缆与架空线连接处尚应装设避雷器.2.平均雷暴日小于30d/a 地区的建筑物,可采用低压架空线直接引入建筑物内,但应符合下列要求：⑴ 在入户处应装设避雷器或设2～3mm的空气间隙,并应与绝缘子铁脚、金具连在一起接到防雷的接地装置上,其冲击接地电阻不应大于5Ω.2入户处的三基电杆绝缘子铁脚、金具应接地,靠近建筑物的电杆,其冲击接地电阻不应大于10Ω,其余两基电杆不应大于20Ω.三、本规范第2.0.3条一、二、三、八、九款所规定的建筑物,其低压电源线路应符合下列要求：1.当低压架空线转换金属皑装电缆或护套电缆穿钢管直接埋地引入时,其埋地长度应大于或等于15m,尚应符合本条第二款1项的其它要求.2..当架空线直接引入时,在入户处应加装避雷器,并将其与绝缘子铁脚、金具连在一起接到电气设备的接地装置上.靠近建筑物的两基电杆上的绝缘子铁脚应接地,其冲击接地电阻不应大于30Ω.四、架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时,应接地,其冲击接地电阻不应大于10Ω.本规范第.2.0.3条四、五、六款所规定的建筑物,引入、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次,其冲击接地电阻不应大于10Ω.第3.3.10条高度趔过45m的、钢结构建筑物,尚应采取以下防侧击和等电位的保护措施：一、钢构架和混凝土的钢筋应互相连接.钢筋的连接应符合本规范第3.3.5条的要求；二、应利用钢柱或柱子钢筋作为防雷装置引下线,三、应将45m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接;四、竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接.第3.3.11条有爆炸危险的露天钢质封闭气罐,当其壁厚不小于4mm时,可不装设接闪器,但应接地,且接地点不应少于两处；两接地点间距离不宜大于30m,冲击接地电阻不应大于30Ω.当防雷的接地装置符合本规范第3.3.6条的规定时,可不计及其接地电阻值.放散管和呼吸阀的保护应符合本规范第3..3.2条的要求.第四节第三类防雷建筑物的防雷措施第3.4.1条第三类防雷建筑物防直击雷的措施,宜采用装设在建筑物上的避雷网带或避雷针或由这两种混合组成的接闪器.避雷网带应按本规范附录二的规定沿屋角、屋背、屋檐和檐角等易受雷击的部位敷设.并应在整个屋面组成不大于20m×20m或24m×l6m的网格.平屋面的建筑物,当其宽度不大于20m时,可仅沿网边敷设一圈避雷带.第3.4.2条每根引下线的冲击接地电阻不宜大于30Ω,但对本规范第2.0.4条二款所规定的建筑物则不宜大于10Ω.其接地装置宜与电气设备等接地装置共用.防雷的接地装置宜与埋地金属管道相连.当不共用、不相连时,两者间在地中的距离不应小于2m.第3.4.3条建筑物宜利用钢筋混凝土屋面板、梁、柱和基础的钢筋作为接闪器、引下线和接地装置,并应符合本规范第3.3.5条二、三、六款和下列的规定：一、利用基础内钢筋网作为接地体时,S≥1.89kc 3.4.3式中 S —-钢筋表面积总和m.二、当在建筑物周边的无钢筋的闭合条形混凝土基础内敷设人工基础接地体时,接地体的规格尺寸不应小于表3.4.3的规定.第3.4.4条当土壤电阻率ρ小于或等于300Ω·rn时,其接地体应符合本规范第3.3.6条的规定,但其二、三款应改为在符合本规范第3.4.3条规定的条件下及其三款3项所规定的钢筋表面积总和改为大于或等于0.37m.第3.4.5条突出屋面的物体的保护方式应符合本规范第3.3.2条的规定.第3.4.6条砖烟囱、,宜在烟囱上装设避雷针或避雷环保护.多支避雷针应连接在闭合环上.当非金属烟囱无法采用单支或双支避雷针保护时,应在烟囱口装设环形避雷带,并应对称布置三支高出烟囱口不低于0.5m的避雷针.钢筋混凝土烟囱的钢筋应在其顶部和底部与引下线和贯通连接的金属爬梯相连.当符合本规范第3.4.3条的要求时,宜利用钢筋作为引下线和接地装置,可不另设专用引下线.高度不超过40m的烟囱,可只设一根引下线,超过40m时应设两根引下线.可利用螺栓连接或焊接的一座金属爬梯作为两根引下线用.金属烟囱应作为接闪器和引下线.第3.4.7条引下线不应少于两根,但周长不超过25m且高度不超过40m 的建筑物可只设一根引下线.引下线应沿建筑物四周均匀或对称布置,其间距不应大于25m.但引下线的平均间距不应大于25m.第3.4.8条防止雷电流流经引下线和接地装置时产生的高电位对附近金属物或线路的反击,应符合本规范第3.3.8条的要求,但表达式3.3.8-1、3.3.8-2、3.3.8-3相应改按下列表达式计算：当 lx<5Ri时,sa3≥0.2kcRi+0.1lx 3.4.8-1当lx≥5R 时,sa3≥0.05kcRi+lx 3.4.8-2sa4≥0.05kclx 3.4.8-3第3.4.9条防雷电波侵人的措施,应符合下列要求：一、对电缆进出线,应在进出端将电绕的金属外皮、钢管等与电气设备接地相连.当电缆转换为架空线时,应在转换处装设避雷器;避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于30Ω.二、对低压架空进出线,应在进出处装设避雷器并与绝缘子铁脚、金具连在一起接到电气设备的接地装置上.当多回路架空进出线时,可仅在母。

防雷及接地安装技术原则一、合用范围本章合用于一般工业与民用建筑防雷及接地安装工程。

二、编制根据《建筑电气工程施工质量验收原则》（GB50303－）《建筑电气工程施工工艺原则》三、基本规定1、接地装置旳埋设深度其顶部距地面不应不不小于0.6M，接地极应垂直安装。

2、垂直接地极旳长度不应不不小于2.5M，其互相之间旳间距当设计无规定期，不应不不小于5M。

3、接地装置与建筑物旳距离不应不不小于1.5M。

4、接地干线旳连接应采用焊接，焊接处焊缝应饱满，不得有夹渣、咬肉、虚焊、气孔等缺陷，焊接处应做防腐处理。

5、接地线在穿越墙壁、楼板和地坪处应加套管保护，采用金属套管时应对套管接地。

6、接地干线沿建筑物墙壁水平敷设时，距地面应为250～300mm；接地线与建筑物旳间隙为10～15mm；支持件间距在水平直线部分为0.5～1.5m，转弯部分为0.3～0.5m，同一室内支持件间距应一致。

7、在接地线跨越伸缩缝、沉降缝处时，应设置赔偿器，可用接地线弯成弧状作赔偿器。

8、屋面避雷带安装旳支持件距离应均匀设置，在每一直线段旳间距水平宜为0.5～1.5m，垂直谊教育界1.5～2.5m，在转弯处应对称，一般为0.3～0.5m。

9、避雷带旳安装高度为150mm，并设在女儿墙中心，当女儿墙宽度不小于300mm时，避雷带距女儿墙外侧宜为100mm。

10、明敷避雷引下线在易受机械损坏和危及人员安全处，在距地1.7m至地下0.3m旳一段引下线应加保护措施。

四、施工准备1、技术准备a、熟悉施工图纸及对应施工图集。

b、施工前应进行技术交底。

c、配置对应旳施工质量验收规范。

2、材料准备a、镀锌钢材必须有产品质量证明书，且应选用热镀锌材料。

b、电焊条、油漆、镀锌螺栓等辅助材料均已配置，且均有合格证。

3、重要机具a、电焊机、电焊工具、钢锯、切割机、电锤、台钻、手枪钻、铁锹、铁镐、大锤等。

b、接地摇表。

4、作业条件a、接地装置旳安装应按设计位置清理好场地；当运用基础钢筋作接地线时，基础钢筋应绑扎完毕。

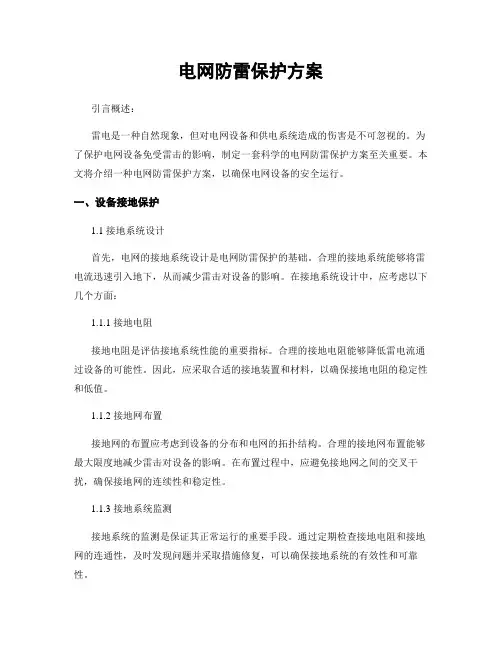

电网防雷保护方案引言概述：雷电是一种自然现象，但对电网设备和供电系统造成的伤害是不可忽视的。

为了保护电网设备免受雷击的影响，制定一套科学的电网防雷保护方案至关重要。

本文将介绍一种电网防雷保护方案，以确保电网设备的安全运行。

一、设备接地保护1.1 接地系统设计首先，电网的接地系统设计是电网防雷保护的基础。

合理的接地系统能够将雷电流迅速引入地下，从而减少雷击对设备的影响。

在接地系统设计中，应考虑以下几个方面：1.1.1 接地电阻接地电阻是评估接地系统性能的重要指标。

合理的接地电阻能够降低雷电流通过设备的可能性。

因此，应采取合适的接地装置和材料，以确保接地电阻的稳定性和低值。

1.1.2 接地网布置接地网的布置应考虑到设备的分布和电网的拓扑结构。

合理的接地网布置能够最大限度地减少雷击对设备的影响。

在布置过程中，应避免接地网之间的交叉干扰，确保接地网的连续性和稳定性。

1.1.3 接地系统监测接地系统的监测是保证其正常运行的重要手段。

通过定期检查接地电阻和接地网的连通性，及时发现问题并采取措施修复，可以确保接地系统的有效性和可靠性。

二、避雷装置的应用2.1 避雷器的选择避雷器是电网防雷保护中最常用的装置之一。

在选择避雷器时，应考虑以下几个因素：2.1.1 额定放电电流避雷器的额定放电电流应根据电网的额定电流和设备的特性来确定。

合理选择额定放电电流，可以提高避雷器的防雷能力。

2.1.2 防爆能力由于雷击可能引起避雷器的爆炸，因此避雷器的防爆能力是关键。

应选择具有良好防爆性能的避雷器，以确保设备的安全。

2.1.3 使用寿命避雷器的使用寿命直接影响其防雷能力的持久性。

应选择使用寿命较长的避雷器，减少更换频率，降低维护成本。

三、绝缘配合措施3.1 绝缘材料的选择绝缘材料的选择直接影响电网设备的绝缘性能。

在电网防雷保护中，应选择具有良好绝缘性能的材料，以提高设备的抗雷击能力。

3.1.1 绝缘材料的介电强度绝缘材料的介电强度是评估其绝缘性能的重要指标。

电力设备的防雷保护措施在电力系统中，雷电是一种常见的自然灾害，其所带来的雷击对电力设备造成严重影响。

为了保护电力设备免受雷电侵害，采取防雷保护措施是至关重要的。

本文将就电力设备的防雷保护措施进行探讨。

一、了解雷电特点在制定电力设备的防雷保护措施之前，我们首先需要了解雷电的特点。

雷电是指大气中因云与云之间，云与地之间的电荷分离及电平衡失调而产生的大电流放电现象。

雷电的特点包括高电压、大电流、短时间等。

了解雷电特点有助于我们制定相应的防雷保护策略。

二、设备接地保护设备接地是电力系统中常见的防雷保护措施之一。

通过良好的接地系统，可以将雷电的冲击电流引入地下，从而保护电力设备的正常运行。

设备接地保护分为直接接地和阻抗接地两种方式。

1. 直接接地直接接地是指将设备通过金属导线直接连接到地下，形成一个低阻抗路径，以便将雷电的电流引入地下。

这种接地方式具有简单、经济的特点，适用于一般的低电压设备。

2. 阻抗接地阻抗接地是指通过在设备接地电路中加入阻抗器，限制雷电电流的流动，从而达到减小电流幅值的目的。

这种接地方式适用于高电压设备，可以有效地降低雷电对设备的冲击。

三、避雷针系统避雷针系统也是电力设备防雷保护的重要手段之一。

避雷针系统主要通过设置避雷针来吸引雷电，并通过引下线将雷电引入大地，使其不会对设备造成损害。

避雷针的选择应根据设备所在地区的雷电活动情况和设备本身的特点来确定。

在选择避雷针时，应考虑避雷针的高度、数量和位置等因素，以确保能够最大限度地吸引雷电，并将其安全引入地下。

四、设备绝缘保护设备绝缘保护是电力设备防雷保护的重要环节。

绝缘系统的好坏将直接影响设备对雷电的抵御能力。

针对不同类型的设备，可以采用不同形式的绝缘保护措施。

常见的绝缘保护方法包括绝缘材料的选择、绝缘设计的优化等。

通过合理选择绝缘材料，并对绝缘结构进行优化设计，可以提高设备的绝缘性能，增强其对雷电的抵御能力。

五、设备保护装置除了上述的防雷保护措施外，设备保护装置也是保护电力设备免受雷击的重要手段。

建筑工地雷雨天气防雷防电措施及制度介绍随着建筑工地越来越多，雷雨天气对建筑工地的安全造成了一定的威胁。

为了保障工人和设施的安全，制定一套雷雨天气防雷防电的措施和制度非常重要。

措施1. 安装避雷设备：在工地周围安装避雷设备，如避雷针、避雷网等，以将雷电引导到地下或广域范围内，减少雷击地面的可能性。

2. 架设安全网：在建筑工地的高处，架设安全网来防止雷电击中建筑物或人员。

安全网应该由导电材料制成，能够迅速将电流引导到地下。

3. 建立地面接地系统：为了将雷电的电流迅速引导到地下，应在建筑工地内建立合适的地面接地系统。

这样可以避免雷电通过建筑物或其他设备造成损害。

4. 安排适当的人员分布：在雷雨天气条件下，应将工人分散在安全的建筑物内或设备下方。

这样可以减少雷电对工人的直接威胁。

5. 定期检查维护设备：定期检查和维护避雷设备、安全网和地面接地系统的运行状况，确保其正常工作，减少雷雨天气对建筑工地的风险。

制度1. 建立防雷防电责任制：明确防雷防电措施的责任人，确保相关措施的执行和落实。

2. 建立防雷防电培训制度：为工地上的相关人员提供雷雨天气防雷防电的培训，增加他们的防护意识和技能。

3. 建立应急处置制度：建筑工地应制定应急处置预案，一旦发生雷击等意外情况，能够迅速采取措施并保障工人的生命安全。

4. 定期检查评估制度：制定定期的雷雨天气防雷防电检查和评估制度，确保措施的有效性，并及时修正和改进。

结论建筑工地雷雨天气防雷防电措施和制度的制定对保障工人和设施的安全至关重要。

通过合理的措施和完善的制度，能够减少雷雨天气给建筑工地带来的风险，确保工地的安全运行。

以上列举的措施和制度应作为参考，并根据实际情况进行细化和完善。

施工用电接地与防雷措施1、在施工现场专用变压器的供电的TN-S接零保护系统中。

所有电气设备的金属外壳与保护零线相接。

专用保护零由工作接地线，配电室的第一级漏电保护器电源侧的零线引出。

施工现场的所有电气设备在正常情况下不带电的外漏导电部分，应做保护接零。

包括以下五个部分：（1）电机、变压器、电器、照明器具、手持电动工具的金属外壳。

（2）电气设备传动装置的金属框架。

（3）配电屏与金属屏的金属框架。

（4）内、外配电装置的金属框架及靠近带电部分的金属围栏及金属门。

（5）电力线路的金属保护管、敷设的钢管（钢索）、起重机轨道、钢管外架等。

2、由于施工现场与其它用电线路共用同一供电系统，电气设各的接地、接零保护应与原系统保持一致。

不得一部分设各做保护接零，另一部分设各做保护接地。

采用TN系统做保护接零时，工作零线(N 线)必须通过总漏电保护器，保护线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部的TN-S接零保护系统。

3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。

4、在TN接零保护系统中，PE零线应单独敷设。

重复接地线必须与PE线相连接，严禁与N线相连接。

5、施工现场的临时用电电力系统严禁利用大地做相线或零线。

6、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。

7、电气设备不带电的外露可导电部分应作保护接零。

具体为:电机、变压器、电器、照明器具、手持式电动工具的金属外壳、电气设备传动装置的金属部。

8、每隔15米设置一个接地，接地电阻不得大于4Ω。

9、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。

10、在TN系统申，严禁将单独敷设的工作零线再做重复接地。

11、不得采用铝导体做接地体或地下接地线。

垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。

接地可利用自然接地体，但应保证其电气连接和热稳定。

防雷电安全技术措施雷电是指在大气中形成的电荷不平衡时产生的强烈放电现象，其能量巨大且具有破坏力，对人身安全和设备设施的正常运行都会造成严重威胁。

为了保护人们的生命财产安全，防雷电安全技术措施显得尤为重要。

本文将介绍一些有效的防雷电安全技术措施。

1.建立防雷标准和规范为了保障雷电安全，各国都制定了相应的防雷标准和规范。

在进行建筑、设备安装和维护过程中，必须严格遵守这些标准和规范。

这些标准和规范主要包括：建筑物的防雷要求、接地装置的设计与安装、防雷网的构造和电缆的布设等。

通过建立防雷标准和规范，可以确保防雷措施的有效性和稳定性。

2.合理设计和安装接地系统接地系统是防雷的核心部分，其作用是将雷电冲击到地下，以保护建筑物和设备免受损害。

因此，在建筑物的设计和施工过程中，必须充分考虑接地系统的布置和安装位置。

通常，建筑物的接地系统应包括主接地网和设备接地网。

主接地网是将整个建筑物与大地连接起来的重要部分，设备接地网则是将电气设备与主接地网连接起来。

3.安装避雷针和防雷装置为了增强建筑物的防雷能力，可以在其顶部安装避雷针或者防雷装置。

避雷针具有导电能力，当雷电靠近建筑物时，避雷针会迅速将其引导到地下。

而防雷装置则是通过分散雷电能量和减少雷电击中建筑物的概率来起到防雷作用。

通过安装避雷针和防雷装置，可以有效提高建筑物的防雷能力，减少雷击造成的损害。

4.加强设备和电缆的绝缘防护雷电对设备和电缆的绝缘性能有较高的要求，因为雷电击中设备和电缆时，会产生非常高的电压。

为了防止雷电对设备和电缆造成损坏，必须加强其绝缘防护。

可以采用符合标准要求的绝缘材料和绝缘设备，并定期进行绝缘检测和维护工作。

通过加强设备和电缆的绝缘防护，可以有效降低雷击造成的风险。

5.定期检测和维护防雷设施为了确保防雷设施的正常运行和有效性，必须定期进行检测和维护工作。

可以委托专业的防雷检测机构进行定期的防雷检测，对接地系统、防雷装置、绝缘设备等进行全面检查和测试，发现问题及时进行修复和更换。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改浅析35KV线路接地电阻与防雷(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes浅析35KV线路接地电阻与防雷(标准版)摘要：本文介绍了宜宾芙蓉电力公司35KV供电系统的运行方式及线路特点，分析了35KV供电线路接地和防雷系统上存在的一些问题；论述了35KV线路接地设计的必要性和接地装置的设计原则；阐述了接地电阻的降阻措施和如何提高35KV线路的防雷措施，提出了使用“避雷器在线监测仪”技术方案的建议，通过避雷器在线监测仪的使用，不断掌握本地的雷电参数、输电线路的落雷次数，从而有针对性地、逐步地完善、优化35KV供电系统的防雷体系。

关键词：35KV线路接地电阻防雷一、35KV供电系统概况宜宾芙蓉电力公司供电系统，由宜宾供电局武家岩110/35KV变电站供电，通过巡电东（344）、巡电西（345），两条专线至电厂35KV 中央变电站，又通过35KV中央变电站分别向：白皎变电所、杉矿变电所、红卫变电所、珙泉变电所、新林变电所供电，形成了以电厂35KV中央变电站，为中心的川煤芙蓉集团公司珙县区域的供电网络。

电厂35KV中央变电站已于2007年实现了微机综合自动化系统改造。

白皎变电所、杉矿变电所分别在2010、2012年也进行了微机综合自动化系统改造。

1、系统正常运行方式宜宾供电局武家岩110/35KV变电站，通过两台40MVA变电器，分别以馈出开关344（巡电东）、345（巡电西）向电厂35KV中央变电站Ⅰ、Ⅱ母线供电；35KV中央变电站为单母线系统，母联开关（300）断开，Ⅰ、Ⅱ母线分段运行，形成分别以白皎、杉矿、珙泉变电所进行的双回供电；红卫、新林变电所单回供电的供电体系。

消防工程施工方案建筑物消防设备的防雷与接地保护施工方案：建筑物消防设备的防雷与接地保护在建筑物消防工程中，防雷与接地保护是非常重要的一项工作。

在本文中，将从防雷及接地的概念出发，论述如何在消防工程中进行防雷与接地保护的方案。

一、防雷的重要性及原理建筑物中的消防设备必须考虑到雷击的威胁，因为雷电是常见的自然灾害之一。

如果不进行防雷措施，雷击可能对消防设备造成严重破坏，甚至影响消防系统正常工作，进而危及人员生命安全。

防雷的原理主要包括以下几个方面：1. 通过合理的建筑避雷装置设计，在建筑物外部形成较好的屏蔽和引导，使雷电能够通过适当的导体引导到地面；2. 使用合适的防雷设施，如避雷针、避雷网等，将雷电引到地面，防止雷击直接对建筑物及消防设备造成损坏；3. 提供良好的接地系统，将带电设备的电荷安全地释放到大地中。

二、建筑物消防设备的防雷保护方案1. 建筑物外部的防雷保护根据建筑物的高度、形状以及使用情况，设计合理的避雷装置，如避雷针和避雷网。

避雷针通常安装在建筑物最高点，能够迅速引导雷电进入避雷系统，并通过避雷网将雷电引向地下。

2. 内部设备的防雷保护对于建筑物内部的消防设备，应采取以下措施进行防雷保护：（1）安装避雷器：根据消防设备的种类和特点，选择合适的避雷器进行安装。

避雷器可将雷电引导到地面，避免对消防设备造成损坏。

（2）设置保护接地系统：对于消防设备的导体，如供电线路和信号线路，应设置合适的保护接地系统。

保护接地系统能够将雷击过电流有效地引入大地，保护设备免受雷击损害。

（3）合理的线路布置：在设计消防设备的线路时，应保持线路的短距离，尽量减少线路的走廊。

过长的线路容易产生感应电压，增加雷击的风险。

三、接地保护措施消防设备的接地保护是消防工程中的重要环节，它能够确保设备良好的接地，增加设备的安全性和可靠性。

以下是常见的接地保护措施：1. 合理的接地系统设计：包括地下导体、接地体和接地装置的布置。
