2WA-J 阿贝折射仪使用说明书一、仪器用途2WA-J阿贝折射仪是能测定透明、半透明液体或固体的折射率n D和平均色散n f-n C的仪器（其中以测液体为主），如仪器上接恒温器，则可测定温度为0°~70℃内的折射率n D。
折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。
本仪器能测出蔗糖溶液内含糖量浓度的百分数（0~95%，相当于折射率为1.333~1.531）。
故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、食品工业、日用化学工业、制糖工业、和地质勘察等有并工厂，学校及有并研究单位不可缺少的常用设备之一。
二、仪器规格测量范围：n D n D 1.3000~1.7000测量准确度（n D）±0.0002仪器质量： 2.6㎏仪器体积：100×200×240mm三、仪器工作原理间简述折射仪的基本原理即为折射定律：n1sinθ1= n2sinθ2，n1、n2为交界面的两侧的两种介质的折射率, θ1为入射角，θ2为折射角（图A）图A 图B 若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理（图B）。
在图C（中），当不同角度光线射入BA面时，其折射角都大于ⅰ，如果用一望远镜对出射光线视察，可以看到望远镜视场被分为明暗两部分，二者之间有明显分界线，如图C（右）所示明暗分界处即为临界角的位置。
设待测物体的折射率为n，折射棱镜的折射率为n1，如图C（左）所示。
若n1＞n，根据折射定律,沿BA掠射的光线经AB面折射后以全反射临界角α进入折射棱镜，然后以折射角i从AC面出射至空气中。
以这条光线为界，所有入射角小于90°的入射光线经AB面折射后的折射角都小于α临界角，且均在这条光线的下方，所有入射角大于90°的人射光线被棱镜的金属外套挡住，不能进入折射棱镜。
阿贝折射仪是一种用于测定物质折射率的仪器，广泛应用于化学、物理、地质等科学领域。
本文将介绍阿贝折射仪的使用方法。
一、准备工作在使用阿贝折射仪之前，需要进行一些准备工作。
首先，检查仪器是否完好，包括碳丝灯是否正常、物镜和目镜是否清洁、臂长是否一致等。
其次，准备样品，通常使用的是液体样品，需根据实验要求准确称量。
最后，根据样品的性质选择合适的热敏电阻和折射率计量液。
二、测量步骤1. 校准仪器。
首先将阿贝折射仪两臂悬浮在空中，调整阿贝板距离，使两条视线重合，观察碳丝灯发出的光线是否垂直于目镜视野。
若不垂直，则需用对角螺丝微调，直至垂直。
2. 装入样品。
将样品倒入仪器样品池中，调整池底高度，使样品面波动不超过2mm。
3. 取得折射角。
视线观察物镜内图像，转动仪器框架，调节反射镜，得到入射角和反射角。
通过简单的几何公式，即可求得折射角。
4. 量出臂长和温度。
用卷尺分别量取两臂的长度，使用热敏电阻计量温度。
5. 求出折射率。
通过所测得的折射角、臂长和温度，使用折射率计量液求得样品折射率。
三、注意事项1. 阿贝折射仪测量时需要严格控制实验室温度和湿度，以确保结果的准确性。
2. 对于不同样品，使用不同的折射率计量液，并严格遵照说明书添加。
3. 使用前请务必关注仪器的适用范围。
4. 量取臂长时需保持两臂长度一致。
5. 阿贝折射仪使用后必须进行清洗和消毒，让其处于清洁和干燥状态。
通过以上介绍，相信大家对阿贝折射仪的使用方法有了更深入的了解。
在使用阿贝折射仪时，请务必注意安全，严格遵循要求，以保证测量的准确性和安全性。
阿贝折射仪原理
阿贝折射仪是一种用来测量液体折射率的仪器，它基于阿贝原理，利用光线在不同介质中的折射现象来测量物质的折射率。
阿贝折射仪主要由光源、准直器、物镜、物样品架、目镜、目样品架、测量尺等部分组成。
在使用阿贝折射仪时，首先需要将待测液体样品放置在样品架上，然后通过调节目镜的焦距，观察样品中的光线折射现象，最终通过测量尺来确定折射率。
阿贝折射仪的原理是基于光线在不同介质中传播时会发生折射的现象。
当光线从一种介质射入另一种介质时，光线会发生折射现象，其折射角与入射角之间存在一定的关系，这就是著名的斯涅尔定律。
阿贝折射仪利用这一原理，通过测量光线在不同介质中的折射角，从而确定样品的折射率。
在使用阿贝折射仪时，需要注意一些影响测量精度的因素。
首先是光源的稳定性，光源的稳定性直接影响到测量结果的准确性。
其次是样品的准备，样品的纯度和清洁度会直接影响到测量结果。
另外，操作人员的技术水平和经验也会对测量结果产生影响。
除了用于测量液体样品的折射率，阿贝折射仪还可以用于测量
固体样品的折射率。
在测量固体样品时，需要将样品放置在样品架上，然后通过调节目镜的焦距，观察样品中的光线折射现象，最终通过测量尺来确定折射率。
总的来说，阿贝折射仪是一种简单、快捷、准确的测量仪器，它基于阿贝原理，利用光线在不同介质中的折射现象来测量物质的折射率。
在实际应用中，阿贝折射仪被广泛应用于化学、生物、医药等领域，为科研工作者提供了便利。
希望本文对阿贝折射仪原理有所帮助，谢谢阅读。
阿贝折射仪测介质折射率
阿贝折射仪是一种基于光学原理的仪器，用于测量材料的折射率。
它由一束光经过一
个介质并在另一侧出射，观察光线的偏转角度来计算介质的折射率。
其原理是基于斯涅耳
公式：n2=sin(i)/sin(r)，其中n2是介质的折射率，i是入射光线与法线的夹角，r是折
射光线与法线的夹角。
阿贝折射仪主要由下列部分构成：光源、准直器、透镜、偏振镜、交叉像纸、两个法兰、望远镜、控制旋钮等。
首先在光源的作用下，光线通过准直器成为平行光线，经透镜
聚焦后通过待测物表面，再被偏振镜分成s光和p光，分别折射后被交叉像纸上的标尺形
成像点。
通过旋转测量样品，观察图纸上的像点移动，最终可得到样品的折射率。
在实际操作中，首先使用严密的测量程序校准仪器，确保仪器的精确度和可靠性。
然
后根据测量样品的特点选择合适的光源和透镜，并保持其光路的稳定。
在测量之前，要将
样品的表面清洁干净，避免任何可能对光路产生影响的污垢或气泡。
在测量中，要注意以下几点：首先，应该测量多个不同角度的值，并取平均值来获得
更准确的结果。
其次，要注意避免任何可能干扰测量的因素，如光线的漂移或震动。
最后，在测量结束后，要将仪器恢复到初始状态，以备下一次使用。
总之，阿贝折射仪是一种有效测量介质折射率的仪器，它在材料科学，化学，生物学
等领域得到了广泛的应用。
通过合理的操作和精确的校准，可以获得高精度和可靠的测量
数据，为科研和实际生产提供有力支持。

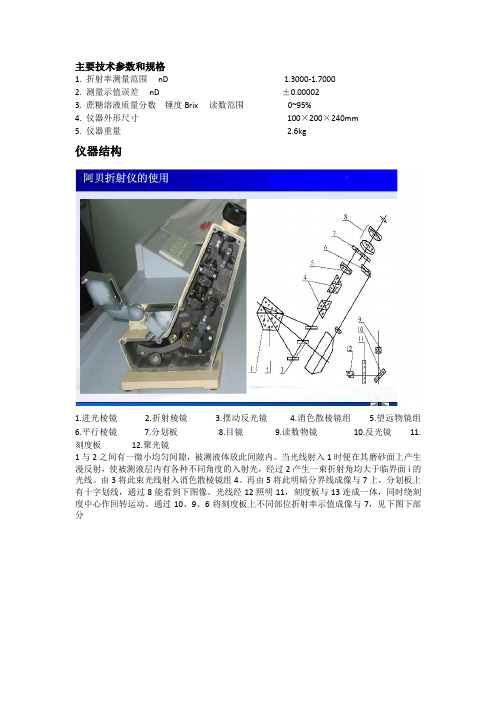

主要技术参数和规格1. 折射率测量范围nD 1.3000-1.70002. 测量示值误差nD ±0.000023. 蔗糖溶液质量分数锤度Brix读数范围0~95%4. 仪器外形尺寸100×200×240mm5. 仪器重量 2.6kg仪器结构1.进光棱镜2.折射棱镜3.摆动反光镜4.消色散棱镜组5.望远物镜组6.平行棱镜7.分划板8.目镜9.读数物镜10.反光镜11.刻度板12.聚光镜1与2之间有一微小均匀间隙，被测液体放此间隙内。
当光线射入1时便在其磨砂面上产生漫反射，使被测液层内有各种不同角度的入射光，经过2产生一束折射角均大于临界面i的光线。
由3将此束光线射入消色散棱镜组4。
再由5将此明暗分界线成像与7上，分划板上有十字划线，通过8能看到下图像。
光线经12照明11，刻度板与13连成一体，同时绕刻度中心作回转运动。
通过10、9、6将刻度板上不同部位折射率示值成像与7，见下图下部分操作步骤及使用方法准备工作1. 在开始测定前必须先用蒸馏水或用标准试样校对读数。
如用标准试样则对折射棱镜的抛光面加1-2滴溴代萘再贴上标准试样的抛光面当读数视场指示于标准试样上之值时观察望远镜内明暗分界线是否在十字线中间若有偏差则用螺丝刀微量旋转小孔内的螺钉带动物镜偏摆使分界线相位移至十字线中心。
通过反复地观察与校正。
使示值的起始误差降至最小包括操作者的瞄准误差。
校正完毕后在以后的测定过程中不允许随意再动此部位。
在日常的测量工作中一般不需校正仪器如对所测的折射率示值有怀疑时可按上述方法进行检验是否有起始误差如有误差应进行校正。
2. 每次测定工作之前及进行示值校准时必须将进光棱镜的毛面折射棱镜的抛光面及标准试样的抛光面用无水酒精与乙醚(1:1)的混合液和脱脂棉花轻擦干净以免留有其他物质影响成相清晰度和测量准确度。
测定工作1. 测定透明、半透明液体将被测液体用干净滴管加在折射棱镜表面并将进光棱镜盖上用手轮锁紧要求液层均匀充满视场无气泡。
阿贝折射仪使用说明(最全) 大家好，今天我要给大家详细介绍一下阿贝折射仪的使用方法。
我们要明确阿贝折射仪的用途，它是一种用来测量液体或气体的折射率的仪器，广泛应用于化工、制药、食品等行业。
那么，阿贝折射仪的使用方法是怎样的呢？接下来，我将从以下三个方面为大家进行详细介绍。
一、准备工作在使用阿贝折射仪之前，我们需要做好一些准备工作。
要确保阿贝折射仪的光学系统和机械系统都处于正常工作状态。
这包括检查光源是否正常、目镜和物镜是否干净、调节焦距等。
我们还需要准备好待测样品。
一般来说，我们可以选择水或纯乙醇作为待测样品。
将样品倒入阿贝折射仪的样品槽中，然后将样品槽盖好，以防污染。
二、测量步骤1. 打开阿贝折射仪电源开关，将光路调至自动聚焦模式。
此时，光路会自动对准样品，使样品表面尽可能平整。
如果光路未对准，可以通过调整样品槽前后位置或旋转样品槽来实现。
2. 观察阿贝折射仪的读数盘，找到一个合适的刻度值。
这个刻度值对应的是待测样品的折射率。
在实际操作过程中，我们可能需要根据实际情况调整聚焦距离，以获得更准确的测量结果。
3. 测量完成后，记得关闭阿贝折射仪电源开关，以节省能源。
还要注意清洁光学系统和机械系统，保持仪器的整洁。
三、注意事项在使用阿贝折射仪的过程中，我们需要注意以下几点：1. 阿贝折射仪的使用环境应保持干燥、清洁。
避免在潮湿、灰尘较多的环境中使用，以免影响测量结果。
2. 在测量过程中，要确保待测样品的质量和形状符合要求。
过于粗糙或形状不规则的样品可能会影响测量结果的准确性。
3. 阿贝折射仪的维护保养非常重要。
定期检查光学系统和机械系统的清洁程度，及时更换损坏的部件，可以保证仪器的长期稳定运行。
通过以上三个方面的介绍，相信大家对阿贝折射仪的使用方法有了更加清晰的认识。
希望大家能够认真学习和掌握这些知识，为自己的科研工作提供有力的支持。
祝愿大家在科研道路上取得更多的成果！。
WAY（2WAJ）阿贝折射仪⏹仪器用途阿贝折射仪是能测定透明、半透明液体或固体的折射率n D和平均色散n F－n C的仪器（其中以测透明液体为主），如仪器上接恒温器，则可测定温度为0℃－70℃内的折射率n D。
折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、及色散大小等。
本仪器能测出蔗糖溶液的质量分数（锤度Brix）（0－95%，相当于折射率为1.333－1.531）。
故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、日用化学工业、制糖工业和地质勘察等有关工厂、学校及有关科研单位不可缺少的常用设备之一。
⏹主要技术参数和规格1.折射率测量范围（n D）： 1.3000-1.70002.测量示值误差（n D）±0.000023.蔗糖溶液质量分数（锤度Brix）读数范围：0~95%4.仪器外形尺寸：100×200×240mm5.仪器重量： 2.6kg⏹操作步骤及使用方法●准备工作：1.在开始测定前，必须先用蒸馏水或用标准试样校对读数。
如用标准试样则对折射棱镜的抛光面加1－2滴溴代萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转小孔内的螺钉，带动物镜偏摆，使分界线相位移至十字线中心。
通过反复地观察与校正。
使示值的起始误差降至最小（包括操作者的瞄准误差）。
校正完毕后，在以后的测定过程中不允许随意再动此部位。
在日常的测量工作中一般不需校正仪器，如对所测的折射率示值有怀疑时，可按上述方法进行检验，是否有起始误差，如有误差应进行校正。
2.每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（1：1）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成相清晰度和测量准确度。
●测定工作1.测定透明、半透明液体：将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，要求液层均匀，充满视场，无气泡。
阿贝折射仪原理
阿贝折射仪（Abbe refractometer）是一种用于测量透明物质的
折射率的仪器。
其原理基于斯涅尔定律，即光线从一种介质（如空气）入射到另一种介质（如液体）时，由于介质的折射率不同，光线会发生折射。
阿贝折射仪通常由一个光源、一个准直透镜、一个棱镜和一个望远镜组成。
首先，将待测液体置于棱镜的测量槽中。
通过旋转准直透镜，使得光线经过准直，从而在棱镜中形成一束平行光。
进入棱镜后，光线会根据斯涅尔定律发生折射。
折射后的光线会进入望远镜，并被望远镜中的目镜观察者观察。
同时，通过调节棱镜角度以及目镜焦距，可以使得在望远镜中观察到一个明亮的十字线交叉点，表示光线经过折射后聚焦在焦点上。
然后，通过调节棱镜的光线入射面与待测液体的接触面的夹角，观察望远镜中的交叉点位置的变化，从而测量折射率。
通过与已知折射率的标准样品进行比较，可以求得待测液体的折射率。
阿贝折射仪的优点是测量精度较高，同时操作简单方便。
它在化学、生物、医药等领域中广泛应用，例如测量溶液的折射率、判别不同溶液的成分等。
WYA（2WAJ）阿贝折射仪⏹仪器用途此仪器可用来对透明或半透明固体和液体物质的折射率，平均色散和部分色散进行快速精确地测定（即能测定706.5nm、656.3nm、589.3nm、546.1nm、486.1nm、435.8nm、434.1nm和404.7nm等八种常用波长的折射率）。
当光学玻璃牌号已知可以很快地测得其折射率，这些数据对光学仪器的设计和制造是极为有用的。
一般仪器在测量试样折射率时需要有一定大小，而此仪器利用精确配制浸液法可求得最小试样的折射率，对保护被测试样是尤为重要的。
由于此仪器基于折射定律的原理，所以被测试样折射率不受仪器棱镜折射率的限制。
这在光学玻璃厂中进行新品试制特别有用。
因为仪器的测量精度为5×10-5所以可对材料进行高温热处理后的折射率变化进行测定。
综合上述各点，此仪器是光学玻璃厂、光学仪器厂以及其他有关科研单位，高等院校必备仪器之一。
⏹主要技术参数和规格1.测量范围（n D）：固体：1.30-1.95液体：1.30-1.702.测量精度：5×10-53.V棱镜折射率：固体测量有nOD1=1.75nOD2=1.65nOD3=1.51液体测量有nOD4=（1.51）4.望远镜放大倍数：5×读数系统放大倍数：25×5.读数度盘最小格值：10’6.测微尺最小格值：0.05’7.仪器重量：11kg8.仪器体积：376×230×440mm9.木箱重量：6kg10.木箱体积：420×270×500mm⏹使用与操作方法准备和校验：●样品制备：a)用准确直角法法定时：取待测材料一块，割成直角棱镜，其直角边约20mm，厚约20mm，（如材料尺寸不够时，应用直角边至少大于8.5mm，厚度大于11mm）直角的准确度为90˚±1’，二直角面只须要细磨即可，但为了便于检查直角精度，应将一面抛光。
b)用一对样品法测定时：取待测材料割成二块直角棱镜，其大小与准确直角法相同，每块直角加工精度为90˚±10’，然后将两直角合并在一起研磨即可，试样的表面只须经过细磨，不必抛光。
