电磁兼容（EMC，Electromagnetic Compatibility），简单地说就是指设备在共同的电磁环境中能一起执行各自功能的共存状态。
它包括三方面的含义：1）电磁环境应是给定的或者是可以预期的；2）设备、分系统或系统不应产生超过标准或者规范所规定的电磁骚扰发射的限值要求；3）设备和分系统或系统应满足标准或者规范所规定的电磁敏感性限值或抗扰度限值的要求。
也就是说在既定的环境中，电子设备不仅对外的电磁辐射要合乎规定，同时也能在符合规定的电磁辐射环境中正常工作和运行。
如何才能实现电磁兼容呢？这要从分析形成电磁干扰后果的基本要素出发。
由电磁骚扰源发射的电磁能量，经过耦合途径传输到敏感设备的过程称之为电磁干扰效应。
因此，形成电磁干扰后果必须具备电磁骚扰源、耦合途径和敏感设备三个基本要素。
电磁骚扰源：任何形式的自然现象或电能装置所发射的电磁能量，能使周边环境的人或其它生物受到伤害，或使其他设备、分系统或系统发生电磁危害，导致性能降级或失效的自然现象或电能装置。
耦合途径：传输电磁骚扰的通路或媒介。
敏感设备：在受到电磁骚扰源所发射的电磁能量的作用时，会受到伤害的人或其它生物，以及会发生电磁危害，导致性能降级或失效的器件、设备、分系统或系统。
很多时候器件、设备、分系统或系统既是电磁骚扰源又是敏感设备。
实现电磁兼容，就必须从这三个方面入手，运用技术措施（抑制骚扰源、消除或减弱骚扰的耦合、降低敏感设备对骚扰的响应或增加电磁敏感性电平）和组织措施（制订完整的技术标准、规范，进行电磁兼容管理）来加以解决。
电磁兼容主要研究以下五个方面：1、电磁干扰（Electromagnetic Interference，简称EMI）：由电磁骚扰引起的设备、传输通道或系统性能的下降。
EMI主要包括设备向空间发射的干扰（辐射干扰RE）和从电源线、互连线向电网或其他设备泻放的干扰（传导干扰CE）。
任何设备的EMI均应限制在某一个规定的极限值之内，以保障在共同的电磁环境中与其他设备保持共存状态。

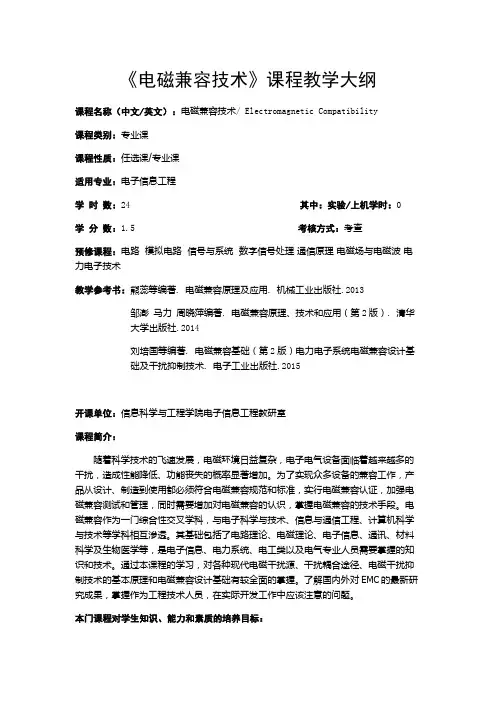

《电磁兼容技术》课程教学大纲课程名称（中文/英文）：电磁兼容技术/ Electromagnetic Compatibility课程类别：专业课课程性质：任选课/专业课适用专业：电子信息工程学时数：24 其中：实验/上机学时：0 学分数：1.5考核方式：考查预修课程：电路模拟电路信号与系统数字信号处理通信原理电磁场与电磁波电力电子技术教学参考书：熊蕊等编著. 电磁兼容原理及应用. 机械工业出版社.2013邹澎马力周晓萍编著. 电磁兼容原理、技术和应用（第2版）. 清华大学出版社.2014刘培国等编著. 电磁兼容基础（第2版）电力电子系统电磁兼容设计基础及干扰抑制技术. 电子工业出版社.2015开课单位：信息科学与工程学院电子信息工程教研室课程简介：随着科学技术的飞速发展，电磁环境日益复杂，电子电气设备面临着越来越多的干扰，造成性能降低、功能丧失的概率显著增加。
为了实现众多设备的兼容工作，产品从设计、制造到使用都必须符合电磁兼容规范和标准，实行电磁兼容认证，加强电磁兼容测试和管理，同时需要增加对电磁兼容的认识，掌握电磁兼容的技术手段。
电磁兼容作为一门综合性交叉学科，与电子科学与技术、信息与通信工程、计算机科学与技术等学科相互渗透。
其基础包括了电路理论、电磁理论、电子信息、通讯、材料科学及生物医学等，是电子信息、电力系统、电工类以及电气专业人员需要掌握的知识和技术。
通过本课程的学习，对各种现代电磁干扰源、干扰耦合途径、电磁干扰抑制技术的基本原理和电磁兼容设计基础有较全面的掌握。
了解国内外对EMC的最新研究成果，掌握作为工程技术人员，在实际开发工作中应该注意的问题。
本门课程对学生知识、能力和素质的培养目标：1．掌握电磁兼容的基本概念和基本原理；了解电磁兼容的学科地位和发展历史。
2．熟悉和掌握电磁噪声的种类以及耦合途径，重点掌握人为干扰源的种类及耦合途径。
3．掌握抑制电磁干扰的基本原理和方法，重点掌握屏蔽、接地及滤波。
第一章电磁兼容基础知识及标准第一节电磁兼容基础知识电磁兼容概念：GB/T 4365-1995《电磁兼容术语》：设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力电磁兼容的中心课题是研究如何控制和消除电磁干扰，使电子设备或系统与其他设备联系在一起工作时，不导致设备或系统不导致设备或系统任何部分的工作性能恶化或降低。
电磁干扰现象一个典型的电磁干扰现象是电视机屏幕上的干扰条纹。
这些条纹来自附近的数字设备，例如个人计算机、VCD、DVD或其它数字视频设备。
根据电磁理论，导体中变化的电流会产生电磁场辐射，电流变化率（频率）越高，则辐射效率越高。
因此任何依靠高频电流工作的电子设备在工作时都会产生电场波辐射。
这些电场波会对附近的敏感设备产生干扰。
数字视频设备与电视接收机之间的干扰问题之所以十分突出，就是因为电视机是灵敏度很高的电场波接收设备，而数字脉冲信号中含有丰富的高次谐波，这些高次谐波的辐射效率很高。
电磁兼容三要素：任何电磁兼容性问题都包含三个要素，即干扰源、敏感源和耦合路径，这三个要素中缺少一个，电磁兼容问题就不会存在。
因此，在解决电磁兼容问题时，也要从这三个要素入手进行分析，查清这三个要素是什么，然后根据具体情况，采取适当的措施消除其中的一个。
产生电磁干扰的条件：1、突然变化的电压或电流（即dv/dt或di/dt很大）2、辐射天线或传导导体当电压或电流发生迅速变化时，就会产生电磁辐射现象，导致电磁干扰。
因此，最近电磁干扰问题日益突出的主要原因之一就是脉冲电路（数字电路、开关电源）的大量应用。
凡是存在这种电压或电流突然变化的地方，都要考虑电磁干扰问题。
常见干扰源：环境中的电磁干扰分为自然的和人为的两种。
自然干扰源：雷电是一种主要的自然干扰源，雷电产生的干扰可以传到数千公里以外的地方。
雷电干扰的时域波形是叠加在一串小随机脉冲背景上的一个大尖峰脉冲。
宇宙噪声是电离辐射产生的，在一天中不断变化。
