金属切削机床习题集(1)

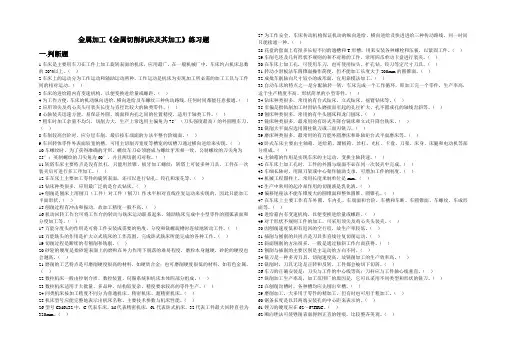

金属加工《金属切削机床及其加工》练习题一.判断题1.车床是主要用车刀在工件上加工旋转表面的机床，应用最广。

在一般机械厂中，车床约占机床总数的50%以上。

（）2.车床上的运动分为工作运动和辅助运动两种。

工作运动是机床为实现加工所必需的加工工具与工件间的相对运动。

（）3.车床的进给箱内有变速机构，以便变换进给量或螺距。

（）4.为工作方便，车床的机动纵向进给、横向进给及车螺纹三种传动路线，任何时间都能任意接通。

（）5.应用顶尖及鸡心夹头可装夹长度与直径比较大的轴类零件。

（）6.心轴装夹迅速方便，易保证外圆、端面和内孔之间的位置精度，适用于轴类工件。

（）7.粗车时加工余量不均匀，切削力大，生产上常选用主偏角为75°（刀头强度最高）的外圆粗车刀。

（）8.车削较高台阶时，应分层车削，最后按车端面的方法平整台阶端面。

（）9.车回转体零件外表面较宽的槽，可用主切削刃宽度等槽宽的切槽刀通过横向进给来实现。

（）10.车螺纹时，为了获得准确的牙形，螺纹车刀必须磨成与螺纹牙形相一致，公制螺纹的刀尖角为55°；英制螺纹的刀尖角为60°，并且两切削刃对称。

（）11.转塔车床主要特点是没有丝杠，只能用丝锥、板牙加工螺纹；转塔上可装多种刀具，工件在一次装夹后可进行多工序加工。

（）12.在车床上主要加工零件的旋转表面，还可以进行钻孔、铰孔和滚花等。

（）13.钻床种类很多，应用最广泛的是台式钻床。

（）14.刨削是刨床上用刨刀（工件）对工件（刨刀）作水平相对直线往复运动来实现的，因此只能加工平面形状。

（）15.刨削过程有冲击和振动，故加工精度一般不高。

（）16.机动回转工作台可将工作台的转动与铣床运动联系起来，辅助铣床完成中小型零件的圆弧表面和分度加工等。

（）17.万能分度头的作用是可将工件安装成需要的角度、分度和铣螺旋槽时连续地转动工件。

（）18.万能铣头的作用是扩大立式铣床的工作范围，完成卧式铣床所能完成的各种工作。

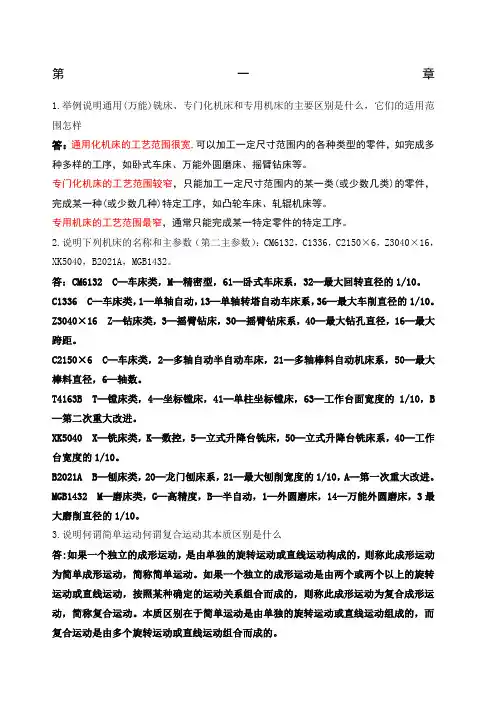

第一章1.举例说明通用(万能)铣床、专门化机床和专用机床的主要区别是什么，它们的适用范围怎样答：通用化机床的工艺范围很宽,可以加工一定尺寸范围内的各种类型的零件，如完成多种多样的工序，如卧式车床、万能外圆磨床、摇臂钻床等。

专门化机床的工艺范围较窄，只能加工一定尺寸范围内的某一类(或少数几类)的零件，完成某一种(或少数几种)特定工序，如凸轮车床、轧辊机床等。

专用机床的工艺范围最窄，通常只能完成某一特定零件的特定工序。

2.说明下列机床的名称和主参数（第二主参数）：CM6132，C1336，C2150×6，Z3040×16，XK5040，B2021A，MGB1432。

答：CM6132 C─车床类，M─精密型，61─卧式车床系，32─最大回转直径的1/10。

C1336 C─车床类，1─单轴自动，13─单轴转塔自动车床系，36─最大车削直径的1/10。

Z3040×16 Z─钻床类，3─摇臂钻床，30─摇臂钻床系，40─最大钻孔直径，16─最大跨距。

C2150×6 C─车床类，2─多轴自动半自动车床，21─多轴棒料自动机床系，50─最大棒料直径，6─轴数。

T4163B T─镗床类，4─坐标镗床，41─单柱坐标镗床，63─工作台面宽度的1/10，B ─第二次重大改进。

XK5040 X─铣床类，K─数控，5─立式升降台铣床，50─立式升降台铣床系，40─工作台宽度的1/10。

B2021A B─刨床类，20─龙门刨床系，21─最大刨削宽度的1/10，A─第一次重大改进。

MGB1432 M─磨床类，G─高精度，B─半自动，1─外圆磨床，14─万能外圆磨床，3最大磨削直径的1/10。

3.说明何谓简单运动何谓复合运动其本质区别是什么答:如果一个独立的成形运动，是由单独的旋转运动或直线运动构成的，则称此成形运动为简单成形运动，简称简单运动。

如果一个独立的成形运动是由两个或两个以上的旋转运动或直线运动，按照某种确定的运动关系组合而成的，则称此成形运动为复合成形运动，简称复合运动。

《金属切削机床》试卷姓名:班级:分数:一、判断题（每空2分，共20分）1、CA6140中的40表示床身最大回转直径为400mm（√）2、主轴转速分布图能表达传动路线、传动比、传动件布置的位置以及主轴变速范围（×）3、机床加工某一具体表面时，至少有一个主运动和一个进给运动（×）4、自动机床只能用于大批大量生产，普通机床只能用于单件小批量生产（×）5、M1432A型万能外圆磨床只能加工外圆柱面,不能加工内孔.( × )6、卧式镗床只能用于镗孔加工.( × )7、在普通车床上加工工件的尺寸精度可以达到IT3。

（×）8、车床的主轴箱是主轴的进给机构。

（×）9、龙门刨床的主运动是刨刀在往复直线运动。

（√）10、数控车床属于专用机床。

（×）二.填空题（每空1分，共30分）1、.工件表面的成形方法有轨迹法、成形法、相切法、范成法。

Z3040型摇臂钻床型号的含义：Z表示__钻床 _30表示___摇臂___40表示_____最大直径40mm_____.2、CA6140车床可车削___米制___,___英制___,___模数___,___径节____四种标准的常用螺纹。

3、卧式车床主要由__主轴箱__ ，__尾座__ ,__进给箱_ ，_溜板箱_ ,__刀架___和床身组成.4、齿轮加工机床的加工方法有__成形法__和__展成法__两类.5、镗床的主要类型有__卧式镗床_ ,__坐标镗床__和__精镗床__。

6、用_磨料_或_磨具作为工具对工件表面进行切削加工的机床，统称为磨床。

7、机床的精度包括_几何精度,_传动精度_和__定位精度_.8、数控机床一般由输入、输出装置、数控装置、可编程控制器、伺服系统、检测反馈装置和机床主机等组成三、选择题：（每题2分，共14分）1.下列哪种机床属于专门化机床:( B )A.卧式车床B.凸轮轴车床C. 万能外圆磨床D.摇臂钻床2.下列对CM7132描述正确的是( C)A.卧式精密车床,床身最大回转直径为320mmB.落底精密车床,床身最大回转直径为320mmC.仿形精密车床,床身最大回转直径为320mmD.卡盘精密车床,床身最大回转直径为320mm3、为防止Z3040型摇臂钻床主轴因自重而下落，使主轴升降轻便，该钻床上采用了（ D ）平衡机构。

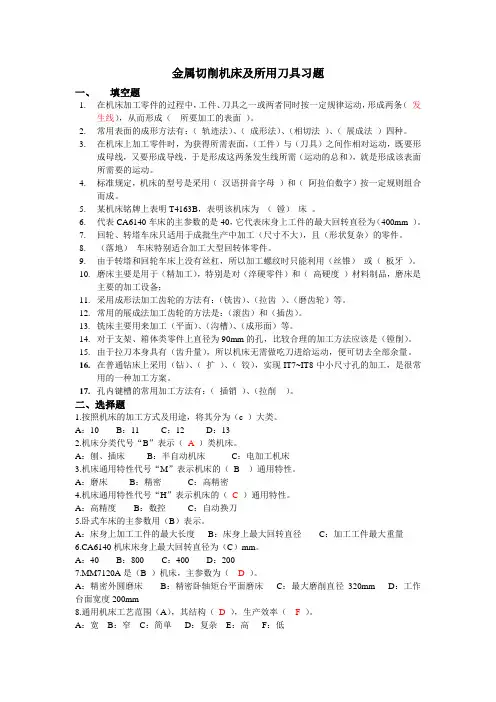

⾦属切削机床参考答案⾦属切削机床及所⽤⼑具习题⼀、填空题1.在机床加⼯零件的过程中，⼯件、⼑具之⼀或两者同时按⼀定规律运动，形成两条（发⽣线），从⽽形成（所要加⼯的表⾯）。

2.常⽤表⾯的成形⽅法有：（轨迹法）、（成形法）、（相切法）、（展成法）四种。

3.在机床上加⼯零件时，为获得所需表⾯，（⼯件）与（⼑具）之间作相对运动，既要形成母线，⼜要形成导线，于是形成这两条发⽣线所需（运动的总和），就是形成该表⾯所需要的运动。

4.标准规定，机床的型号是采⽤（汉语拼⾳字母）和（阿拉伯数字）按⼀定规则组合⽽成。

5.某机床铭牌上表明T4163B，表明该机床为（镗）床。

6.代表CA6140车床的主参数的是40，它代表床⾝上⼯件的最⼤回转直径为（400mm ）。

7.回轮、转塔车床只适⽤于成批⽣产中加⼯（尺⼨不⼤），且（形状复杂）的零件。

8.（落地）车床特别适合加⼯⼤型回转体零件。

9.由于转塔和回轮车床上没有丝杠，所以加⼯螺纹时只能利⽤（丝锥）或（板⽛）。

10.磨床主要是⽤于（精加⼯），特别是对（淬硬零件）和（⾼硬度）材料制品，磨床是主要的加⼯设备；11.采⽤成形法加⼯齿轮的⽅法有：（铣齿）、（拉齿）、（磨齿轮）等。

12.常⽤的展成法加⼯齿轮的⽅法是：（滚齿）和（插齿）。

13.铣床主要⽤来加⼯（平⾯）、（沟槽）、（成形⾯）等。

14.对于⽀架、箱体类零件上直径为90mm的孔，⽐较合理的加⼯⽅法应该是（镗削）。

15.由于拉⼑本⾝具有（齿升量），所以机床⽆需做吃⼑进给运动，便可切去全部余量。

16.在普通钻床上采⽤（钻）、（扩）、（铰），实现IT7~IT8中⼩尺⼨孔的加⼯，是很常⽤的⼀种加⼯⽅案。

17.孔内键槽的常⽤加⼯⽅法有：（插销）、（拉削）。

⼆、选择题1.按照机床的加⼯⽅式及⽤途，将其分为（c ）⼤类。

A：10 B：11 C：12 D：132.机床分类代号“B”表⽰（A）类机床。

A：刨、插床B：半⾃动机床C：电加⼯机床3.机床通⽤特性代号“M”表⽰机床的（B ）通⽤特性。

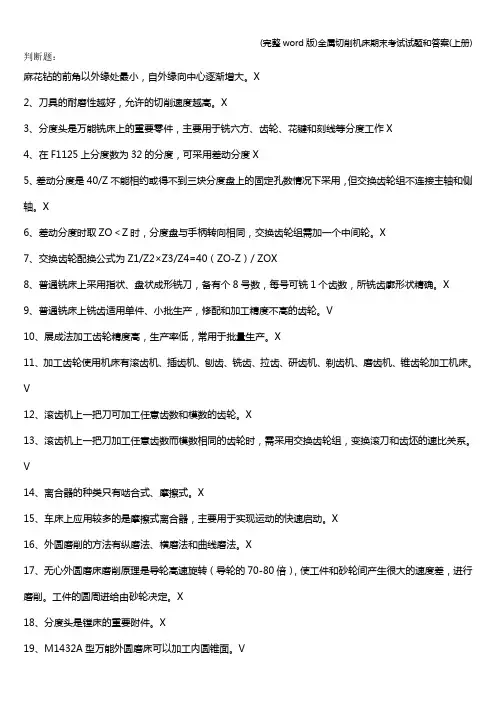

判断题：麻花钻的前角以外缘处最小，自外缘向中心逐渐增大。

X2、刀具的耐磨性越好，允许的切削速度越高。

X3、分度头是万能铣床上的重要零件，主要用于铣六方、齿轮、花键和刻线等分度工作X4、在F1125上分度数为32的分度，可采用差动分度X5、差动分度是40/Z不能相约或得不到三块分度盘上的固定孔数情况下采用，但交换齿轮组不连接主轴和侧轴。

X6、差动分度时取ZO＜Z时，分度盘与手柄转向相同，交换齿轮组需加一个中间轮。

X7、交换齿轮配换公式为Z1/Z2×Z3/Z4=40（ZO-Z）/ ZOX8、普通铣床上采用指状、盘状成形铣刀，备有个8号数，每号可铣1个齿数，所铣齿廓形状精确。

X9、普通铣床上铣齿适用单件、小批生产，修配和加工精度不高的齿轮。

V10、展成法加工齿轮精度高，生产率低，常用于批量生产。

X11、加工齿轮使用机床有滚齿机、插齿机、刨齿、铣齿、拉齿、研齿机、剃齿机、磨齿机、锥齿轮加工机床。

V12、滚齿机上一把刀可加工任意齿数和模数的齿轮。

X13、滚齿机上一把刀加工任意齿数而模数相同的齿轮时，需采用交换齿轮组，变换滚刀和齿坯的速比关系。

V14、离合器的种类只有啮合式、摩擦式。

X15、车床上应用较多的是摩擦式离合器，主要用于实现运动的快速启动。

X16、外圆磨削的方法有纵磨法、横磨法和曲线磨法。

X17、无心外圆磨床磨削原理是导轮高速旋转（导轮的70-80倍），使工件和砂轮间产生很大的速度差，进行磨削。

工件的圆周进给由砂轮决定。

X18、分度头是镗床的重要附件。

X19、M1432A型万能外圆磨床可以加工内圆锥面。

V20、机床的主运动也可以是直线运动V21、用硬质合金刀具切削时可以不用切削液。

V22、焊接式车刀与其他刀具相比，其结构复杂、刚度小、制造困难。

X23、麻花钻的两条螺旋槽是切削液流入、切屑排出的通道。

V24、顺铣时，铣刀刀齿与工件产生很大的挤压和摩擦，加剧刀齿前刀面的磨损。

X25、机床的主运动通常速度较低，消耗功率较少。

金属切削机床及所用刀具习题一、填空题1.在机床加工零件的过程中，工件、刀具之一或两者同时按一定规律运动，形成两条（发生线），从而形成（所要加工的表面）。

2.常用表面的成形方法有：（轨迹法）、（成形法）、（相切法）、（展成法）四种。

3.在机床上加工零件时，为获得所需表面，（工件）与（刀具）之间作相对运动，既要形成母线，又要形成导线，于是形成这两条发生线所需（运动的总和），就是形成该表面所需要的运动。

4.标准规定，机床的型号是采用（汉语拼音字母）和（阿拉伯数字）按一定规则组合而成。

5.某机床铭牌上表明T4163B，表明该机床为（镗）床。

6.代表CA6140车床的主参数的是40，它代表床身上工件的最大回转直径为（400mm ）。

7.回轮、转塔车床只适用于成批生产中加工（尺寸不大），且（形状复杂）的零件。

8.（落地）车床特别适合加工大型回转体零件。

9.由于转塔和回轮车床上没有丝杠，所以加工螺纹时只能利用（丝锥）或（板牙）。

10.磨床主要是用于（精加工），特别是对（淬硬零件）和（高硬度）材料制品，磨床是主要的加工设备；11.采用成形法加工齿轮的方法有：（铣齿）、（拉齿）、（磨齿轮）等。

12.常用的展成法加工齿轮的方法是：（滚齿）和（插齿）。

13.铣床主要用来加工（平面）、（沟槽）、（成形面）等。

14.对于支架、箱体类零件上直径为90mm的孔，比较合理的加工方法应该是（镗削）。

15.由于拉刀本身具有（齿升量），所以机床无需做吃刀进给运动，便可切去全部余量。

16.在普通钻床上采用（钻）、（扩）、（铰），实现IT7~IT8中小尺寸孔的加工，是很常用的一种加工方案。

17.孔内键槽的常用加工方法有：（插销）、（拉削）。

二、选择题1.按照机床的加工方式及用途，将其分为（c ）大类。

A：10 B：11 C：12 D：132.机床分类代号“B”表示（A）类机床。

A：刨、插床B：半自动机床C：电加工机床3.机床通用特性代号“M”表示机床的（B ）通用特性。

金属切削机床概论-习题与答案集第一章1.举例说明通用(万能)铣床、专门化机床和专用机床的主要区别是什么 它们的适用范围怎样?答 通用化机床的工艺范围很宽,可以加工一定尺寸范围内的各种类型的零件如完成多种多样的工序 如卧式车床、万能外圆磨床、摇臂钻床等。

专门化机床的工艺范围较窄 只能加工一定尺寸范围内的某一类(或少数几类)的零件 完成某一种(或少数几种)特定工序 如凸轮车床、轧辊机床等。

专用机床的工艺范围最窄 通常只能完成某一特定零件的特定工序。

2.说明下列机床的名称和主参数 第二主参数 CM6132 C1336 C2150×6Z3040×16 XK5040 B2021A MGB1432。

答 CM6132 C─车床类 M─精密型 61─卧式车床系 32─最大回转直径的1/10。

C1336 C─车床类 1─单轴自动 13─单轴转塔自动车床系 36─最大车削直径的1/10。

Z3040×16 Z─钻床类 3─摇臂钻床 30─摇臂钻床系 40─最大钻孔直径16─最大跨距。

C2150×6 C─车床类 2─多轴自动半自动车床 21─多轴棒料自动机床系50─最大棒料直径 6─轴数。

T4163B T─镗床类 4─坐标镗床 41─单柱坐标镗床 63─工作台面宽度的1/10 B─第二次重大改进。

XK5040 X─铣床类 K─数控 5─立式升降台铣床 50─立式升降台铣床系40─工作台宽度的1/10。

B2021A B─刨床类 20─龙门刨床系 21─最大刨削宽度的1/10 A─第一次重大改进。

MGB1432 M─磨床类 G─高精度 B─半自动 1─外圆磨床 14─万能外圆磨床 3最大磨削直径的1/10。

3.说明何谓简单运动 何谓复合运动 其本质区别是什么答:如果一个独立的成形运动 是由单独的旋转运动或直线运动构成的 则称此成形运动为简单成形运动 简称简单运动。

如果一个独立的成形运动是由两个或两个以上的旋转运动或直线运动 按照某种确定的运动关系组合而成的 则称此成形运动为复合成形运动 简称复合运动。

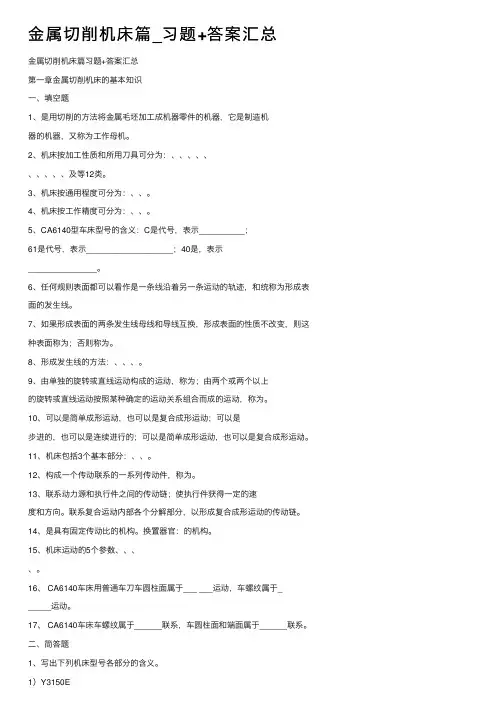

⾦属切削机床篇_习题+答案汇总⾦属切削机床篇习题+答案汇总第⼀章⾦属切削机床的基本知识⼀、填空题1、是⽤切削的⽅法将⾦属⽑坯加⼯成机器零件的机器，它是制造机器的机器，⼜称为⼯作母机。

2、机床按加⼯性质和所⽤⼑具可分为：、、、、、、、、、、及等12类。

3、机床按通⽤程度可分为：、、。

4、机床按⼯作精度可分为：、、。

5、CA6140型车床型号的含义：C是代号，表⽰__________；61是代号，表⽰___________________；40是，表⽰_______________。

6、任何规则表⾯都可以看作是⼀条线沿着另⼀条运动的轨迹，和统称为形成表⾯的发⽣线。

7、如果形成表⾯的两条发⽣线母线和导线互换，形成表⾯的性质不改变，则这种表⾯称为；否则称为。

8、形成发⽣线的⽅法：、、、。

9、由单独的旋转或直线运动构成的运动，称为；由两个或两个以上的旋转或直线运动按照某种确定的运动关系组合⽽成的运动，称为。

10、可以是简单成形运动，也可以是复合成形运动；可以是步进的，也可以是连续进⾏的；可以是简单成形运动，也可以是复合成形运动。

11、机床包括3个基本部分：、、。

12、构成⼀个传动联系的⼀系列传动件，称为。

13、联系动⼒源和执⾏件之间的传动链；使执⾏件获得⼀定的速度和⽅向。

联系复合运动内部各个分解部分，以形成复合成形运动的传动链。

14、是具有固定传动⽐的机构。

换置器官：的机构。

15、机床运动的5个参数、、、、。

16、 CA6140车床⽤普通车⼑车圆柱⾯属于___ ___运动，车螺纹属于______运动。

17、 CA6140车床车螺纹属于______联系，车圆柱⾯和端⾯属于______联系。

⼆、简答题1、写出下列机床型号各部分的含义。

1）Y3150E2）CM1107精密型转塔车床3）C1312 最⼤切削直径为120mm的转塔车床4）M1432A 最⼤加⼯直径为320mm经过⼀次重⼤改良的台式坐标钻床5）CA6140 最⼤切削直径为400mm的卧式车床2、⽤简图分析下列⼏种情况时的成形⽅法，并标明所需的机床运动，分别说明母线、导线的形状，各⽤什么⽅法形成，要求机床提供哪⼏个运动。

一、判断题（每空2分，共30分）1、CA6140中的40表示床身最大回转直径为400mm（ 1 ）2、主轴转速分布图能表达传动路线、传动比、传动件布置的位置以及主轴变速范围（0）3、机床加工某一具体表面时，至少有一个主运动和一个进给运动（0 ）4、自动机床只能用于大批大量生产，普通机床只能用于单件小批量生产（0 ）5、组合机床是由多数通用部件和少数专用部件组成的高效专用机床（ 1 ）6、C1312单轴六角自动车床,分配转一转,加工一个工件( 1 )7、M1432A型万能外圆磨床只能加工外圆柱面,不能加工内孔.( 0 )8、滚齿机能够进行各种内外直齿圆柱齿轮的加工.( 0 )9、CA6140型车床加工螺纹时,应严格保证主轴旋转刀具移动一个被加工螺纹的导程.( 1 )10、卧式镗床只能用于镗孔加工.( 0 )11.滚齿机能够进行各种内外直齿圆柱齿轮的加工（0 ）12.为方便运动中变速，常用啮合式离合器变速组（0 ）13.组合机床是由多数通用部件和少数的专用部件组成的高效专用机床（ 1 ）14.C1312自动车床适用于大批量生产（ 1 ）15.机床按照加工方式及其用途不同共分为十二大类（ 1 ）二.填空题（每空2分，共40分）1．Z3040型摇臂钻床型号的含义：Z表示____ 钻床______30表示_____摇臂____40表示____最大直径40mm____.2.在机床传动系统中,在转速较高,开合频繁的传动链中应采用_________多片摩擦__________离全器,要求保持严格传动关系的传动中应采用______啮合______离合器,能够实现快慢自动转换的是_____超越______离合器.3．齿轮与传动轴联接形式有（1）__空套_____(2)___滑移_____(3)___固定_____.4传动链是通过__________两端体________和________传动元件__________按一定的规律所组成的。

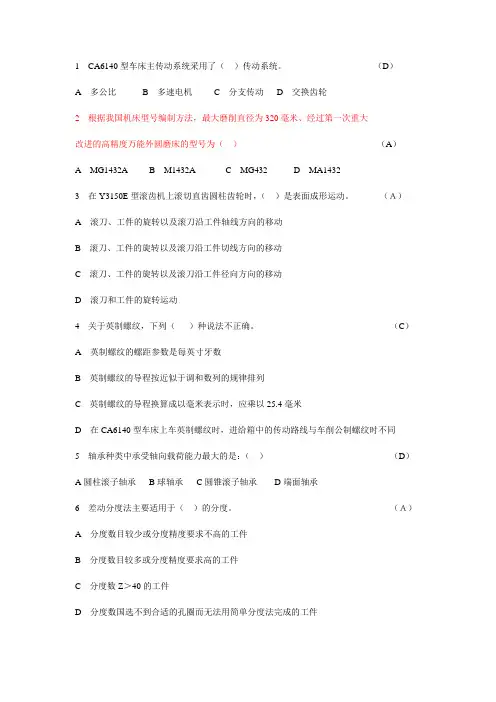

1CA6140型车床主传动系统采用了（）传动系统。

（D）A多公比B多速电机C分支传动D交换齿轮2根据我国机床型号编制方法，最大磨削直径为320毫米、经过第一次重大改进的高精度万能外圆磨床的型号为（）（A）A MG1432AB M1432AC MG432D MA14323在Y3150E型滚齿机上滚切直齿圆柱齿轮时，（）是表面成形运动。

（Ａ）A滚刀、工件的旋转以及滚刀沿工件轴线方向的移动B滚刀、工件的旋转以及滚刀沿工件切线方向的移动C 滚刀、工件的旋转以及滚刀沿工件径向方向的移动D滚刀和工件的旋转运动4关于英制螺纹，下列（）种说法不正确。

（C）A英制螺纹的螺距参数是每英寸牙数B英制螺纹的导程按近似于调和数列的规律排列C英制螺纹的导程换算成以毫米表示时，应乘以25.4毫米D在CA6140型车床上车英制螺纹时，进给箱中的传动路线与车削公制螺纹时不同5轴承种类中承受轴向载荷能力最大的是：（）（D）A圆柱滚子轴承B球轴承C圆锥滚子轴承D端面轴承6差动分度法主要适用于（）的分度。

（Ａ）A分度数目较少或分度精度要求不高的工件B分度数目较多或分度精度要求高的工件C分度数Z＞40的工件D分度数国选不到合适的孔圈而无法用简单分度法完成的工件—7一般滚动摩擦系数比滑动摩擦系数小，所以，万能外圆磨床模进给导轨常采用滚动导轨，其主要原因是（）（C）A提高机床传动效率B提高送给速C降低摩擦功率损耗D保证进给精度8普通车床床身的变形主要是（）（B）A弯曲变形B弯曲变形与扭转变形C扭转变形D局部拉压变形9CA6140型车床主轴箱采用了（）的方法。

（D）A飞溅润滑B滴油润滑C脂润滑D飞溅加油泵润滑10车床床身导轨的直线度、平行区以及刀架溜板移动方向与主轴轴线的平行度属于机床的（）（B）A定位精度B几何精度C传动精度D加工精度11为防止Z3040型摇臂钻床主轴因自重而下落，使主轴升降轻便，该钻床上采用了（）平衡机构。

（C）A重锤式B圆柱弹簧式C圆柱弹簧一凸轮式D平面螺旅弹簧式12关于金刚镗床，下列的（）说法不正确。

01.金属切削加工原理（练习题）第一篇金属切削加工原理（练习题）一、单项选择题：1、影响刀具的坚硬程度、增大焊接变形、增大切削力小的刀具角度就是（）。

a.主偏角b.前角c.副偏角d.刃倾角e.后角2、影响切削层参数、切削分力分配、刀尖强度及散热情况的刀具角度是（）。

a.主偏角b.前角c.副偏角d.刃倾角e.后角3、影响刀尖强度和切削流动方向的刀尖角度是（）。

a.主偏角b.前角c.副偏角d.刃倾角e.后角4、刀具上要韩祯祥焊接刃的工作长度减小的几何要素就是（）。

a.增大前角b.减小后角c.减小主偏角d.增大刃倾角e.减小副偏角5、刀具上能减小工件减小已加工表面粗糙度的几何要素是（）。

a.减小前角b.增大后角c.增大主偏角d.减小刃倾角e.增大副偏角6、车外圆时，能够并使工件流向工件等待加工表面的几何要素就是（）。

a.刃倾角＞0°b.刃倾角＜0°c.前角＞0°d.前角＜0°7、切削时，焊接热爆出的途径中所占到比例最小的就是（）。

a.刀具b.工件c.切屑d.空气介质8、钻削时，切削热传出的途径中所占比例最大的是（）。

a.刀具b.工件c.工件d.空气介质9、切削通常使用低浓度的乳化液，这主要是因为（）。

a.润滑作用强b.冷却、清洗作用强c.防锈作用好d.成本低10、用硬质合金刀具切削时，一般（）。

a.用低浓度乳化液b.用切削油c.不必切削液d.用少量切削液11、精车铸铁工件时，通常（）。

a.不用切削液或用煤油b.用切削液c.用高浓度乳化液d.用低浓度乳化液12、在钢件上攻螺纹或套螺纹时，一般（）。

a.不必切削液b.用动物油c.用高浓度乳化液d.用低浓度乳化液13、当工件的强度、硬度、塑性很大时，刀具耐用度（）。

a.不变b.有时长有时短c.愈长d.愈短14、刀具磨钝的标准是规定控制（）。

a.刀尖磨损量b.后刀面磨损高度vbc.前刀面月牙沟的深度d.后刀面磨损的厚度（即为深度）15、焊接铸铁工件时，刀具的磨损部位主要出现在（）。

金属切削机床试题及答案TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】一、填空题（每空1分，共15分）1. 在分级变速传动系统中，前一个变速组中处于从动轮，后一个变速组中处于主动轮的齿轮，称为。

2. 主轴旋转精度是指主轴回转轴线的漂移、主轴前端工夹具定位面的径向跳动和主轴轴肩支承面的。

3. 普通滑动导轨常采用和调整间隙。

4. 模数制螺纹的螺距参数用表示，其螺距为毫米。

5. 已知某机床使用双速电动机驱动时ψ电=2,Z=8,当公比φ=时最合理的结构式是。

6. CA6140型普通车床的主参数是。

7. 采用卸荷式皮带轮，其作用是将皮带的卸除到箱体，而将传递给皮带轮轴。

8. 组合机床是部件和部件组成。

9. 机床主轴能够传递全功率的最低转速称为。

10. 座标镗床适合于加工高度尺寸小于横向尺寸的工件，座标镗床适合于加工高度方向尺寸不受限制的工件。

二、选择题：（每题2分，共12分）1.下列哪种机床属于专门化机床:( )A.卧式车床B.凸轮轴车床C. 万能外圆磨床D.摇臂钻床2.下列各表面不属于可逆表面的是:( )A.圆柱面B.平面C.螺旋面D.直齿圆柱齿轮3.下列不属于机床在加工过程中完成的辅助运动的是( )A.切入运动B.分度运动C.调位运动D.成形运动4.下列不属于机床执行件的是( )A.主轴B.刀架C.步进电机D.工作台5.下列对CM7132描述正确的是( )A.卧式精密车床,床身最大回转直径为320mmB.落底精密车床,床身最大回转直径为320mmC.仿形精密车床,床身最大回转直径为320mmD.卡盘精密车床,床身最大回转直径为320mm6.下列描述正确的是( )A.为实现一个复合运动,必须有多个外联系传动链和多条内联系传动链B.为实现一个复合运动,必须有一个外联系传动链和一条或几条内联系传动链C.为实现一个复合运动,必须有多个外联系传动链和一条内联系传动链D.为实现一个复合运动,只需多个内联系传动链,不需外联系传动链三、简答题：（每题8分，共48分）1.说明何谓简单运动何谓复合运动其本质区别是什么2.试说明何谓外联系传动链何谓内联系传动链其本质区别是什么对这两种传动链有何不同要求3.卧式车床进给传动系统中，为何既有光杠又有丝杠来实现刀架的直线运动可否单独设置丝杠或光杠为什么4.与一般卧式车床相比，精密及高精密卧式车床主要采取了哪些措施来提高其加工精度和减小表面粗糙度？5.溜板箱的功用是什么?6.精密卧式车床的特点有哪些?四、综合题：（共25分）按图所示传动系统作下列各题：⑴写出传动路线表达式；⑵分析主轴的转速级数；⑶计算主轴的最高最低转速。

⑴CQM6132C——类代号：车床 Q——通用特性代号：轻型 M——通用特性代号：精密61——组系代号：卧式车床 32——第一主参数：床身上最大回转直径为320mm∴CQM6132表示床身上最大回转直径为320mm的轻型精密卧式车床⑵MGB1432M——类代号：磨床 G——通用特性代号：高精度 B——通用特性代号：半自动14——组系代号：万能外圆磨床 32——第一主参数：最大磨削直径为320mm∴MGB1432表示最大磨削直径为320mm的高精度半自动万能外圆磨床⑶T4163BT——类代号：镗床 41——立式单柱坐标镗床63——第一主参数：工作台面宽度为630mm B——经过第二次重大改进∴T4163B表示工作台面宽度为630mm，经过第二次重大改进的立式单柱坐标镗床⑷XK5040X——类代号：铣床 K——通用特性代号：数控50——组系代号：立式升降台铣床 40——第一主参数：工作台面宽度为400mm∴XK5040表示工作台面宽度为400mm的数控立式升降台铣床⑸B2021AB——类代号：刨插床 20——组系代号：龙门刨床21——第一主参数：最大刨削宽度2100mm A——经过第一次重大改进∴B2021A表示最大刨削宽度2100mm，经过第一次重大改进的龙门刨床⑹Z3040×16Z——类代号：钻床 30——组系代号：摇臂钻床40——第一主参数：最大钻孔直径为40mm 16——第二主参数：最大跨距为1600mm∴Z3040×16表示最大钻孔直径为40mm、最大跨距为1600mm的摇臂钻床⑺L6120L——类代号：拉床 61——组系代号：卧式内拉床20——第一主参数：额定拉力为200kN∴L6120表示额定拉力为200kN的卧式内拉床2-2 什么叫生成线？形成生成线的方法及所需的成形运动？答：母线和导线统称为生成线，形成生成线的方法有4种：⑴轨迹法：刀刃为切削点，它按照一定的规律作轨迹运动；形成生成线只需一个独立的成形运动。

《金属工艺学》习题集(一)判断题(请在题尾的括号内划“√”或”×”)：1．车床的主运动是工件的旋转运动，进给运动是刀具的移动。

( )2．钻床的主运动是钻头的旋转运动，进给运动是钻头的轴向运动。

( )3．铣床的主运动是刀具的旋转运动，进给运动是工件的移动。

( )4．牛头刨床刨斜面时，主运动是刨刀的往复直线运动，进给运动是工件的斜向间歇移动。

5．龙门刨床刨水平面时，主运动是刨刀的往复直线运动，进给运动是工件的横向间歇移动。

6．车床的主运动和进给运动是由两台电动机分别带动的。

( )7．立铣的主运动和进给运动是由一台电动机带动的。

( )8．计算车外圆的切削速度时，应按照已加工表面的直径数值，而不应按照待加工表面的直径数值进行计算。

( )9．牛头刨床的切削速度是指切削行程的平均速度。

10．车槽时的背吃刀量(切削深度)等于所切槽的宽度。

11．钻孔时的背吃刀量(切削深度)等于钻头的半径。

12．切削层是指由切削部分的一个单一动作（或指切削部分切过工件的一个单程，或指只产生一圈过渡表面的动作)所切除的工件材料层。

( )13．切削层公称横截面积是在给定瞬间，切削层在切削层尺寸平面里的实际横截面积。

14．切削层公称宽度是在给定瞬间，作用主切削刃截形上两个极限点间的距离，在切削层尺寸平面中测量。

( ) 15．切削层公称厚度是在同一瞬间的切削层横截面积与其切削层公称宽度之比。

16．刀具前角是前刀面与基面的夹角，在正交平面中测量。

17．刀具后角是主后刀面与基面的夹角，在正交平面中测量。

( )18．刀具主偏角是主切削平面与假定工作平面间的夹角(即主切削刃在基面的投影与进给方向的夹角。

( )19．刀具前角的大小，可根据加工条件有所改变，可以是正值，也可以是负值，而后角不能是负值。

( ) 20．刀具主偏角具有影响背向力(切深抗力)、刀尖强度、刀具散热状况及主切削刃平均负荷大小的作用。

21．加工塑性材料与加工脆性材料相比，应选用较小的前角和后角。

一.单选题1.磨削时的主运动是( a )A.砂轮旋转运动 B工件旋转运动 C砂轮直线运动 D工件直线运动2.如果外圆车削前后的工件直径分别是100CM和99CM,平均分成两次进刀切完加工余量,那么背吃刀量(切削深度)应为( c )A.10mmB.5mmC.2.5mmD.2mm3.随着进给量增大,切削宽度会(c )A.随之增大B.随之减小 C与其无关 D无规则变化4.与工件已加工表面相对的刀具表面是( d )A.前面 B后面 C基面 D副后面5.基面通过切削刃上选定点并垂直于( c )A.刀杆轴线 B工件轴线C主运动方向 D进给运动方向6.切削平面通过切削刃上选定点,与基面垂直,并且( a )A.与切削刃相切B与切削刃垂直B.C与后面相切D与前面垂直7能够反映前刀面倾斜程度的刀具标注角度为 ( c )A主偏角B副偏角C前角D刃倾角8能够反映切削刃相对于基面倾斜程度的刀具标注角度为( d )A主偏角B副偏角C前角D刃倾角9外圆车削时,如果刀具安装得使刀尖高于工件旋转中心,则刀具的工作前角与标注前角相比会( a )A增大B减小C不变D不定10切断刀在从工件外表向工件旋转中心逐渐切断时,其工作后角( b )A逐渐增大B逐渐减小C基本不变D变化不定二填空题:1工件上由切削刃形成的那部分表面,称为_过渡表面______________.2外圆磨削时,工件的旋转运动为_____进给运动__________运动3在普通车削时,切削用量有_____________）三________个要素4沿__________主刀刃___________方向测量的切削层横截面尺寸,称为切削宽度.6正交平面参考系包含三个相互垂直的参考平面,它们是____基面_____,___切削平面________和正交平面7主偏角是指在基面投影上主刀刃与______进给方向________的夹角8刃倾角是指主切削刃与基面之间的夹角,在___切削平面________面内测量9在外圆车削时如果刀尖低于工件旋转中心,那么其工作前角会_______减小____________10刀具的标注角度是在假定安装条件和____运动__________条件下确定的.三判断题:判断下面的句子正确与否,正确的在题后括号内画”√”,错误的画”×”1在外圆车削加工时,背吃刀量等于待加工表面与已知加工表面间的距离.(√)2主运动即主要由工件旋转产生的运动.( )3齿轮加工时的进给运动为齿轮坯的啮合转动.( √ )4主运动.进给运动和切削深度合称为切削量的三要素.( ) 5进给量越大,则切削厚度越大.( √ )6工件转速越高,则进给量越大( )7刀具切削部分最前面的端面称为前刀面( )8主偏角即主刀刃偏离刀具中心线的角度.( )9前角即前面与基面间的夹角,在切削平面内测量.( )10刀尖在刀刃的最高位置时,刃倾角为正.( √ )四名词解释:1切削运动-----2切削用量-----3切削厚度-----4基面------5前角-----五计算题某外圆车削工序,切削前工件直径为80mm,要求切削后工件直径为78 mm,一次切除余量,假定工件转速为300 r/min,刀具进给速度为60mm/min,试求切削用量三要素及切削面积.（1）已知d w=80mm=0.08m，n=300r/min=5r/s则Vc= πd w n=3.14×0.08×5=1.26（m/s）（2）已知V f=60mm/min则f=v f/n=60÷300=0.2（mm/r）（3）已知dw=80mm，dm=78mm，则ap=1/2（dw-dm）=1/2(80-78)=1(mm)(4)Ac=f×ap=0.2×1=0.2(mm2).刀具材料基本训练1选择题：四个选项中只有一个是正确的，将正确选项前的字母填在题后括号内。

１.工件表面的成形方法有________，_________,__________,_________.２．成形运动按其组成情况不同，可分为_______和_________两种运动。

３．根据切削过程中所起的作用不同，成形运动又可分为_________和________。

4．机床在加工过程中完成一系列辅助运动包括_____，_________，_________和___________.５．为实现加工过程中所需各种运动，机床必须具备_________,___________和传动装置.６．传动链中的一类传动机构可以变换传动比和传动方向，如____________.７．机床的精度包括_______,____________和___________。

８．主轴前端有精密的__________，供安装顶尖或心轴之用.９．卧式车床主轴箱常用的制动装置有_______和____________。

10．对主轴箱中的轴承，齿轮等必须进行良好的润滑的两种方法有___________和_________________.11．卧式车床主要由__________,__________,____________和刀架组成。

12。

回转,转塔车床与车床在结构上的主要区别是，没有___________和______________. 13．回转，转塔车床主要有___________和______________两种。

14．外圆磨床用来磨削外圆柱面的方法有__________和____________。

15．钻床的主要类型有_________，__________，____________以及专门化钻床16．齿轮加工机床的加工方法有___________和___________两类.17．镗床的主要类型有_________，____________和_____________.二、选择题：（每题２分，共3０分）1．下列四种机床为同一机床厂生产的，其中出厂价最高的是（）A．CX6136 B．CH6136 C．CJ6136 D．CK61362．在车床上，用丝杠带动溜板箱时，可车削( ）。
