建筑节能设计计算部分 swy

斯维尔节能设计教程节能设计是在建筑设计中十分重要的一环，斯维尔节能设计是近年来兴起的一种节能设计方法，它注重整体性能优化，通过创新的设计和使用高效节能设备，实现建筑能源消耗的最小化，从而达到节能减排的目标。

下面将介绍斯维尔节能设计的步骤和一些常用的方法。

1.建筑能耗分析：首先，对建筑进行能耗分析，了解其能耗情况，包括照明、空调、采暖等能源消耗的比例和具体数值。

同时，还要考虑建筑所处的地理位置、气候条件等因素。

2.制定目标：根据能耗分析的结果，制定节能目标，例如减少能源消耗的比例或者达到特定的能源标准。

3.总体设计：在总体设计阶段，考虑采用高效节能设备和技术，如LED照明、太阳能系统、地热能利用等。

4.分析与评估：对各种节能设备和技术进行经济性和可行性的评估，包括投资回收周期、能源消耗减少比例等指标，确定是否采用。

5.细节设计：在细节设计阶段，需要根据建筑的能耗分析结果，对建筑的细节进行优化设计，比如加强隔热材料的使用、窗户的设计与选择等。

6.监测与管理：在建筑建成后，进行节能性能的监测与管理，通过建筑自动化系统对能源消耗进行监控，及时发现并解决能耗异常情况。

接下来介绍几种常用的斯维尔节能设计方法：1.太阳能利用：利用太阳能是一种常见的节能手段，可以通过安装太阳能热水器、太阳能电池板等设备来提供热水和电力。

2.照明设计：采用LED照明可以大幅度节省能源消耗，LED照明具有高效、寿命长、无汞等特点，是一种非常环保的照明方式。

3.隔热设计：通过加强建筑隔热材料的使用，减少建筑物的能量损失，可以有效地降低能耗。

同时，结合建筑的朝向和窗户设计等，达到优化隔热效果的目的。

4.自然通风与调温设计：通过合理设计建筑的通风系统，利用自然气流实现室内温度的调节，减少空调的使用频率及时间，从而降低能源消耗。

5.智能建筑管理系统：使用智能建筑管理系统可以对建筑的能源消耗进行实时监测，并根据实际需求调整建筑的运行模式，实现全面节能。

课题名称：建筑节能设计导则与范例课题编号：Y0808A3357科研业务成果之二建筑节能计算书范例（建筑专业）（2008年版）课题负责人：衣健光、沈久忍、马伟骏课题参与人：杨富军、孙娅2008年10月目录第一部分: 建筑节能设计计算书编制深度要求 (1)一、初步设计阶段 (2)二、施工图设计阶段 (2)第二部分: 初步设计阶段建筑节能设计计算书范例 (4)第三部分: 施工图设计阶段建筑节能设计计算书范例 (28)第四部分：建筑节能设计计算书范例使用说明 (52)第一部分:建筑节能设计计算书编制深度要求一、初步设计阶段1．设计依据：主要规范、标准、技术措施；2．工程概况：建设地点、使用性质、建筑面积、建筑层数及高度、结构类型；3．围护结构热工性能指标限值；4．围护结构热工性能计算主要公式；5．节能设计简要说明：建筑节能总体说明（包括建筑主朝向、自然通风、自然采光）、围护结构保温做法；6．体形系数计算：给出建筑外表面积、体积、体形系数；7．窗墙面积比计算：按各朝向给出窗（包括透明幕墙）面积、立面面积；8．窗（包括透明幕墙）热工性能计算：传热系数、遮阳系数、气密性；9．围护结构传热系数或热阻计算；10．结论；11．软件计算：如采用软件计算应说明软件名称及版本号。

二、施工图设计阶段1．设计依据：主要规范、标准、技术措施；2．工程概况：建设地点、使用性质、建筑面积、建筑层数及高度、结构类型；3．围护结构热工性能指标限值；4．围护结构热工性能计算主要公式；5．节能设计简要说明：建筑节能总体说明（包括建筑主朝向、自然通风、自然采光）、围护结构详细做法；6．体形系数计算：给出建筑外表面积、体积、体形系数及详细计算过程；7．窗墙面积比计算：按各朝向给出窗（包括透明幕墙）面积、立面面积及详细计算过程；8．窗（包括透明幕墙）热工性能计算：传热系数、遮阳系数、气密性；9．围护结构传热系数或热阻计算；10．结论；11．软件计算：如采用软件计算应说明软件名称及版本号。

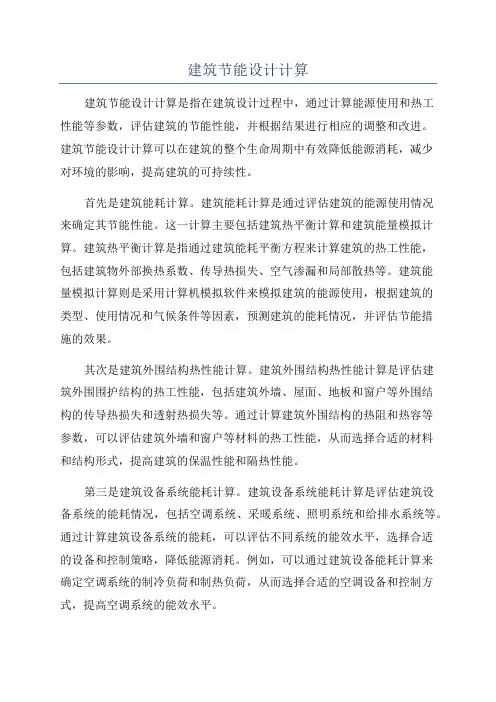

建筑节能设计计算建筑节能设计计算是指在建筑设计过程中，通过计算能源使用和热工性能等参数，评估建筑的节能性能，并根据结果进行相应的调整和改进。

建筑节能设计计算可以在建筑的整个生命周期中有效降低能源消耗，减少对环境的影响，提高建筑的可持续性。

首先是建筑能耗计算。

建筑能耗计算是通过评估建筑的能源使用情况来确定其节能性能。

这一计算主要包括建筑热平衡计算和建筑能量模拟计算。

建筑热平衡计算是指通过建筑能耗平衡方程来计算建筑的热工性能，包括建筑物外部换热系数、传导热损失、空气渗漏和局部散热等。

建筑能量模拟计算则是采用计算机模拟软件来模拟建筑的能源使用，根据建筑的类型、使用情况和气候条件等因素，预测建筑的能耗情况，并评估节能措施的效果。

其次是建筑外围结构热性能计算。

建筑外围结构热性能计算是评估建筑外围围护结构的热工性能，包括建筑外墙、屋面、地板和窗户等外围结构的传导热损失和透射热损失等。

通过计算建筑外围结构的热阻和热容等参数，可以评估建筑外墙和窗户等材料的热工性能，从而选择合适的材料和结构形式，提高建筑的保温性能和隔热性能。

第三是建筑设备系统能耗计算。

建筑设备系统能耗计算是评估建筑设备系统的能耗情况，包括空调系统、采暖系统、照明系统和给排水系统等。

通过计算建筑设备系统的能耗，可以评估不同系统的能效水平，选择合适的设备和控制策略，降低能源消耗。

例如，可以通过建筑设备能耗计算来确定空调系统的制冷负荷和制热负荷，从而选择合适的空调设备和控制方式，提高空调系统的能效水平。

最后是建筑能耗指标评估。

建筑能耗指标评估是对建筑能耗计算结果进行评估和比较，确定建筑的节能性能和能耗水平。

常用的建筑能耗指标包括建筑能耗强度、能源利用率和节能潜力等。

通过建筑能耗指标评估，可以确定建筑的节能潜力，制定合理的节能目标，并优化建筑设计，提高建筑的能源利用效率。

综上所述，建筑节能设计计算是评估建筑的节能性能的重要手段，通过对建筑能耗、外围结构热性能、设备系统能耗和能耗指标等进行计算和评估，可以有效地降低建筑的能源消耗，提高建筑的节能性能和可持续性。

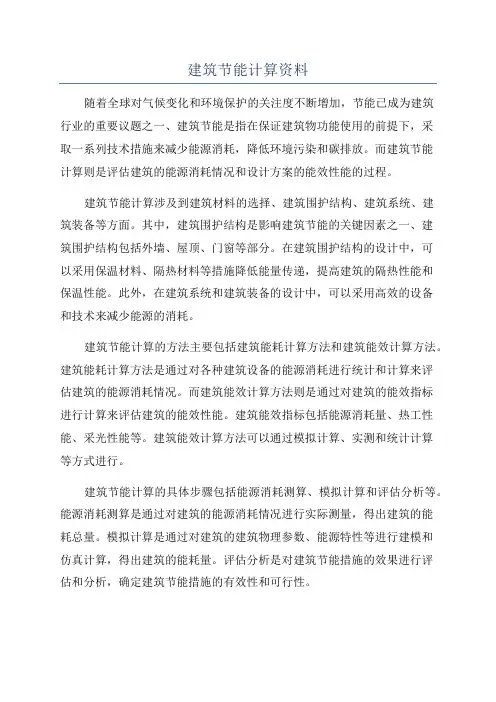

建筑节能计算资料随着全球对气候变化和环境保护的关注度不断增加，节能已成为建筑行业的重要议题之一、建筑节能是指在保证建筑物功能使用的前提下，采取一系列技术措施来减少能源消耗，降低环境污染和碳排放。

而建筑节能计算则是评估建筑的能源消耗情况和设计方案的能效性能的过程。

建筑节能计算涉及到建筑材料的选择、建筑围护结构、建筑系统、建筑装备等方面。

其中，建筑围护结构是影响建筑节能的关键因素之一、建筑围护结构包括外墙、屋顶、门窗等部分。

在建筑围护结构的设计中，可以采用保温材料、隔热材料等措施降低能量传递，提高建筑的隔热性能和保温性能。

此外，在建筑系统和建筑装备的设计中，可以采用高效的设备和技术来减少能源的消耗。

建筑节能计算的方法主要包括建筑能耗计算方法和建筑能效计算方法。

建筑能耗计算方法是通过对各种建筑设备的能源消耗进行统计和计算来评估建筑的能源消耗情况。

而建筑能效计算方法则是通过对建筑的能效指标进行计算来评估建筑的能效性能。

建筑能效指标包括能源消耗量、热工性能、采光性能等。

建筑能效计算方法可以通过模拟计算、实测和统计计算等方式进行。

建筑节能计算的具体步骤包括能源消耗测算、模拟计算和评估分析等。

能源消耗测算是通过对建筑的能源消耗情况进行实际测量，得出建筑的能耗总量。

模拟计算是通过对建筑的建筑物理参数、能源特性等进行建模和仿真计算，得出建筑的能耗量。

评估分析是对建筑节能措施的效果进行评估和分析，确定建筑节能措施的有效性和可行性。

建筑节能计算的结果可以用来评估建筑的节能性能、制定节能设计方案、指导建筑节能改造等。

通过建筑节能计算，可以找出影响建筑节能的关键因素，为建筑节能提供科学依据和技术支持。

建筑节能计算对于推动建筑行业的可持续发展、提高建筑能源利用效率和减少能源消耗具有重要意义。

综上所述，建筑节能计算是评估建筑能源消耗情况和设计方案的能效性能的过程。

通过建筑节能计算，可以为建筑节能提供科学依据和技术支持，推动建筑行业的可持续发展。

一、计算公式如下
1、围护结构热阻的计算
单层结构热阻
R=δ/λ
式中：δ―材料层厚度（m）
λ―材料导热系数[W/(m.k)]
多层结构热阻
R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn
式中:R1、R2、---Rn―各层材料热阻（m2.k/w）
δ1、δ2、---δn―各层材料厚度（m）
λ1、λ2、---λn―各层材料导热系数[W/(m.k)]
2、围护结构的传热阻
R0=Ri+R+Re
式中:Ri ―内表面换热阻（m2.k/w）（一般取0.11）
Re―外表面换热阻（m2.k/w）（一般取0.04）
R ―围护结构热阻（m2.k/w）
3、围护结构传热系数计算
K=1/ R0
式中:R0―围护结构传热阻
外墙受周边热桥影响条件下，其平均传热系数的计算
Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3) 式中:
Km―外墙的平均传热系数[W/（m2.k）]
Kp―外墙主体部位传热系数[W/（m2.k）]
Kb1、Kb2、Kb3―外墙周边热桥部位的传热系数[W/（m2.k）] Fp―外墙主体部位的面积
Fb1、Fb2、Fb3―外墙周边热桥部位的面积。

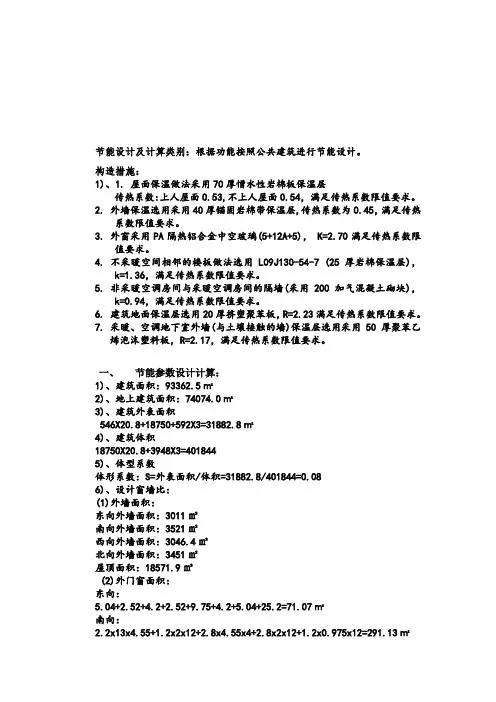

节能设计及计算类别：根据功能按照公共建筑进行节能设计。

构造措施：1)、1. 屋面保温做法采用70厚憎水性岩棉板保温层传热系数:上人屋面0.53,不上人屋面0.54，满足传热系数限值要求。

2. 外墙保温选用采用40厚锚固岩棉带保温层,传热系数为0.45，满足传热系数限值要求。

3. 外窗采用PA隔热铝合金中空玻璃(5+12A+5)， K=2.70满足传热系数限值要求。

4. 不采暖空间相邻的楼板做法选用L09J130-54-7 (25厚岩棉保温层)，k=1.36，满足传热系数限值要求。

5. 非采暖空调房间与采暖空调房间的隔墙(采用200加气混凝土砌块)，k=0.94，满足传热系数限值要求。

6. 建筑地面保温层选用20厚挤塑聚苯板，R=2.23满足传热系数限值要求。

7. 采暖、空调地下室外墙(与土壤接触的墙)保温层选用采用50厚聚苯乙烯泡沫塑料板，R=2.17，满足传热系数限值要求。

一、节能参数设计计算：1)、建筑面积：93362.5㎡2)、地上建筑面积：74074.0㎡3)、建筑外表面积546X20.8+18750+592X3=31882.8㎡4)、建筑体积18750X20.8+3948X3=4018445)、体型系数体形系数：S=外表面积/体积=31882.8/401844=0.086)、设计窗墙比：(1)外墙面积：东向外墙面积：3011㎡南向外墙面积：3521㎡西向外墙面积：3046.4㎡北向外墙面积：3451㎡屋顶面积：18571.9㎡(2)外门窗面积：东向：5.04+2.52+4.2+2.52+9.75+4.2+5.04+25.2=71.07㎡南向：2.2x13x4.55+1.2x2x12+2.8x4.55x4+2.8x2x12+1.2x0.975x12=291.13㎡西向：(2.2x7+3.56+2.8x2+7.9+7.5x2)x4.55=215.94㎡北向：(7.5x6+2.2x6+7.1x2+7.8+2.8x2)x4.55=390.39㎡屋顶天窗：1274.96㎡(3)设计窗墙比：东向：71.07/3011=0.02 窗墙面积比≤0.2 满足要求。

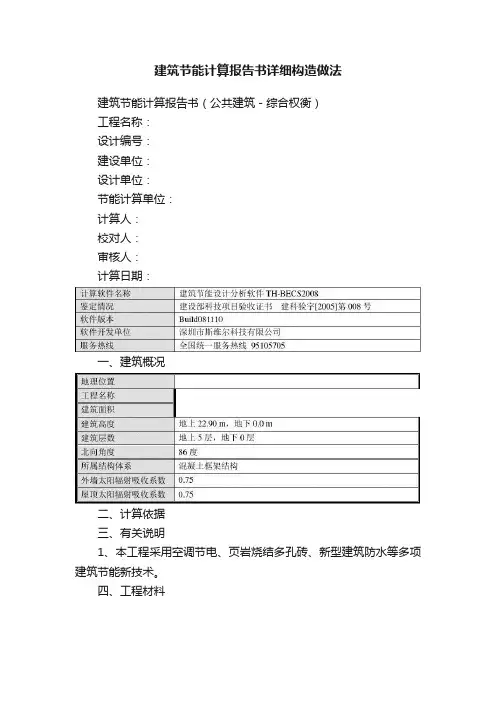

建筑节能计算报告书详细构造做法
建筑节能计算报告书（公共建筑－综合权衡）
工程名称：
设计编号：
建设单位：
设计单位：
节能计算单位：
计算人：
校对人：
审核人：
计算日期：
一、建筑概况
二、计算依据
三、有关说明
1、本工程采用空调节电、页岩烧结多孔砖、新型建筑防水等多项建筑节能新技术。

四、工程材料
五、窗墙比
（二）天窗类型标准依据：
标准要求：
结论：不需要
七、屋顶构造
八、外墙构造（一）外墙相关构造
（二）外墙平均热工特性
九、挑空楼板构造（一）挑空楼板相关构造
（二）挑空楼板平均热工特性
十、凸窗顶板
本工程无此项内容
十一、地下墙构造本工程无此项内容十二、外窗热工（一）外窗构造
（二）外遮阳类型
1. 平板遮阳
（三）平均遮阳系数
（四）总体热工性能
十三、可开启面积
十四、外窗气密性
十五、幕墙气密性
十六、综合权衡
十七、结论。

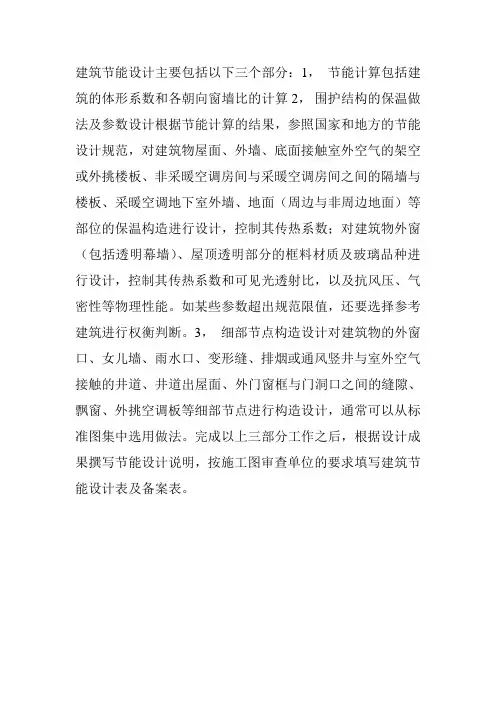

建筑节能设计主要包括以下三个部分：1，节能计算包括建筑的体形系数和各朝向窗墙比的计算2，围护结构的保温做法及参数设计根据节能计算的结果，参照国家和地方的节能设计规范，对建筑物屋面、外墙、底面接触室外空气的架空或外挑楼板、非采暖空调房间与采暖空调房间之间的隔墙与楼板、采暖空调地下室外墙、地面（周边与非周边地面）等部位的保温构造进行设计，控制其传热系数；对建筑物外窗（包括透明幕墙）、屋顶透明部分的框料材质及玻璃品种进行设计，控制其传热系数和可见光透射比，以及抗风压、气密性等物理性能。

如某些参数超出规范限值，还要选择参考建筑进行权衡判断。

3，细部节点构造设计对建筑物的外窗口、女儿墙、雨水口、变形缝、排烟或通风竖井与室外空气接触的井道、井道出屋面、外门窗框与门洞口之间的缝隙、飘窗、外挑空调板等细部节点进行构造设计，通常可以从标准图集中选用做法。

完成以上三部分工作之后，根据设计成果撰写节能设计说明，按施工图审查单位的要求填写建筑节能设计表及备案表。

周边地面和非周边的计算原理周边地面——对没有地下室的建筑指底层房间外墙内侧两米范围内的地面。

对有地下室埋墙的建筑，指从室外地面和埋墙的交线算起向下两米内为周边地面。

非周边地面——对没有地下室的房间指底层地面中周边地面以外的部分。

有地下室埋墙的建筑，非周边地面指埋墙和地面面积的和减去从室外地面和埋墙交线算起向下两米的面积。

关于周边地面和非周边地面的几点说明1．周边地面和非周边地面的定义周边地面指距外墙内表面2m以内的地面，其余部分划为非周边地面。

位于室外地面以下的外墙（地下室外墙）应从与室外地面相平的墙壁算起，往下2m范围内为周边地面，其余部分划为非周边地面。

2．节能标准中对周边地面和非周边地面传热阻的计算《民用建筑节能设计标准》（采暖居住部分）JGJ26-95和《公共建筑节能设计标准》GB50189-2005对周边地面和非周边地面热阻采用了不同的计算方法，应分别对待。

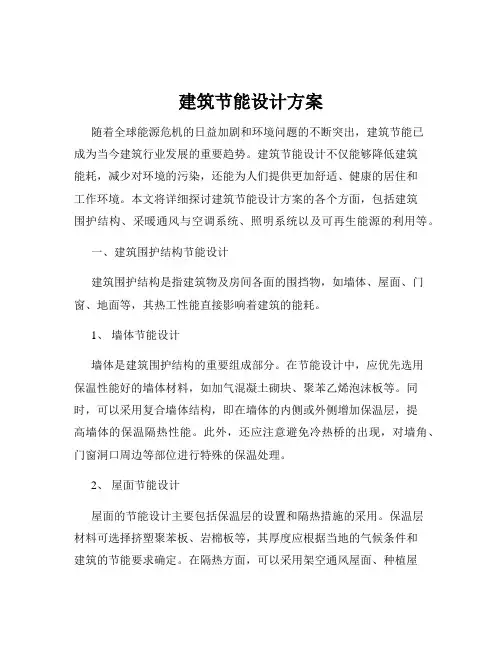

建筑节能设计方案随着全球能源危机的日益加剧和环境问题的不断突出，建筑节能已成为当今建筑行业发展的重要趋势。

建筑节能设计不仅能够降低建筑能耗，减少对环境的污染，还能为人们提供更加舒适、健康的居住和工作环境。

本文将详细探讨建筑节能设计方案的各个方面，包括建筑围护结构、采暖通风与空调系统、照明系统以及可再生能源的利用等。

一、建筑围护结构节能设计建筑围护结构是指建筑物及房间各面的围挡物，如墙体、屋面、门窗、地面等，其热工性能直接影响着建筑的能耗。

1、墙体节能设计墙体是建筑围护结构的重要组成部分。

在节能设计中，应优先选用保温性能好的墙体材料，如加气混凝土砌块、聚苯乙烯泡沫板等。

同时，可以采用复合墙体结构，即在墙体的内侧或外侧增加保温层，提高墙体的保温隔热性能。

此外，还应注意避免冷热桥的出现，对墙角、门窗洞口周边等部位进行特殊的保温处理。

2、屋面节能设计屋面的节能设计主要包括保温层的设置和隔热措施的采用。

保温层材料可选择挤塑聚苯板、岩棉板等，其厚度应根据当地的气候条件和建筑的节能要求确定。

在隔热方面，可以采用架空通风屋面、种植屋面或蓄水屋面等形式，有效降低屋面的表面温度，减少夏季空调制冷负荷。

3、门窗节能设计门窗是建筑围护结构中能量损失较大的部位。

在门窗节能设计中，应控制门窗的面积比，合理确定窗墙面积比，减少不必要的门窗面积。

同时，应选用保温隔热性能好的门窗材料，如断桥铝合金门窗、中空玻璃等。

提高门窗的气密性，采用密封胶条、密封毛条等密封材料，防止空气渗透。

二、采暖通风与空调系统节能设计采暖通风与空调系统是建筑能耗的主要组成部分，其节能设计对于降低建筑能耗具有重要意义。

1、采暖系统节能设计根据建筑的使用功能和当地的能源状况，合理选择采暖方式。

对于集中采暖系统，应采用高效的热源设备，如燃气锅炉、地源热泵等，并通过优化管网设计、提高系统的水力平衡等措施，降低输配能耗。

对于分户采暖系统，应推广使用壁挂式燃气炉、电采暖等节能型采暖设备，并加强用户的节能意识，合理控制室内温度。

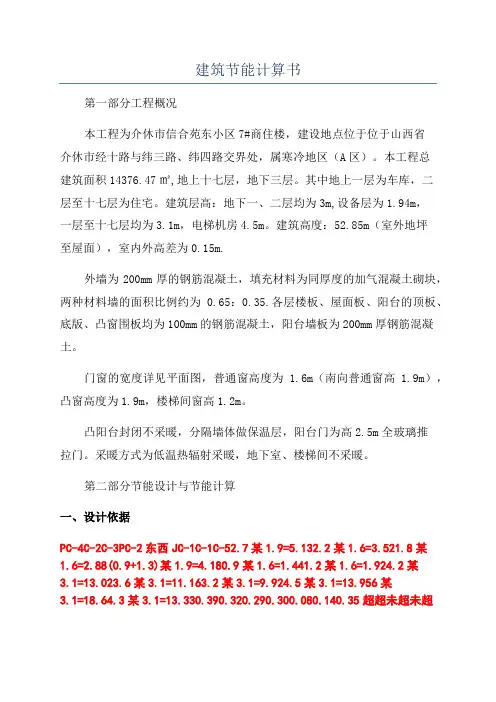

建筑节能计算书第一部分工程概况本工程为介休市信合苑东小区7#商住楼，建设地点位于位于山西省介休市经十路与纬三路、纬四路交界处，属寒冷地区（A区）。

本工程总建筑面积14376.47㎡,地上十七层，地下三层。

其中地上一层为车库，二层至十七层为住宅。

建筑层高：地下一、二层均为3m,设备层为1.94m，一层至十七层均为3.1m，电梯机房4.5m。

建筑高度：52.85m（室外地坪至屋面），室内外高差为0.15m.外墙为200mm厚的钢筋混凝土，填充材料为同厚度的加气混凝土砌块，两种材料墙的面积比例约为0.65：0.35.各层楼板、屋面板、阳台的顶板、底版、凸窗围板均为100mm的钢筋混凝土，阳台墙板为200mm厚钢筋混凝土。

门窗的宽度详见平面图，普通窗高度为 1.6m（南向普通窗高 1.9m），凸窗高度为1.9m，楼梯间窗高1.2m。

凸阳台封闭不采暖，分隔墙体做保温层，阳台门为高2.5m全玻璃推拉门。

采暖方式为低温热辐射采暖，地下室、楼梯间不采暖。

第二部分节能设计与节能计算一、设计依据PC-4C-2C-3PC-2东西JC-1C-1C-52.7某1.9=5.132.2某1.6=3.521.8某1.6=2.88(0.9+1.3)某1.9=4.180.9某1.6=1.441.2某1.6=1.924.2某3.1=13.023.6某3.1=11.163.2某3.1=9.924.5某3.1=13.956某3.1=18.64.3某3.1=13.330.390.320.290.300.080.140.35超超未超未超未超未超2.52.52.82.53.13.1三、体形系数计算外表面积：166.8某49.6+691.86=8965.14m2体积：724.56某49.6=35938.18m3体形系数：8965.14÷35938.18=0.25（不大于限值）四、确定设计方法由于本建筑的南、北向窗墙面积比超过《居住建筑节能设计标准》DBJ04-242-2022表4.1.5的规定限值，所以节能设计采用权衡判断法。

斯维尔2016节能设计步骤原理：斯维尔节能设计软件是通过建筑模型的墙体门窗等围护结构构成的建筑框架以及由此产生的空间划分和建筑轮廓，计算出设计能耗值，当最终综合权衡的能耗设计值比标准要求值小即满足节能要求。

一、图形整理：图形整理，可以在天正里进行，也可以在斯维尔软件里进行。

把施工图清洁干净：1、只留建筑平面图，注意要保留指北针；2、添加门窗编号，把门窗尺寸参数输入；3、区分出剪力墙与砌体墙、柱子。

4、透光门通过门转窗命令将门转为窗（透光门按外窗进行热工计算，在建筑节能设计中，要把透光的外门当作窗来计算。

对于玻璃门，整个转为窗即可,在新建和描图时甚至可以直接插入窗或转换成窗。

）如下图：用斯维尔软件打开整理好的图纸。

（注：一个工程的各种文件都要放到一个磁盘目录（文件夹）下，切记不要把不同项目的文件存在同一目录下，这样会引起极大的混乱。

）二、热工设置：1、工程设置：选着工程设置，如图填好建筑的概况在；在这里主要注意的是选“标准选用”、“建筑类型”和“结构类型”。

三、房屋楼层：1、建楼层框：在“房间楼层”里找到“建楼层框”，按照提示完成！注意要把总面积框进去。

（建筑层高以当前层最高的层高来定义，而层高定义的是特定墙体底部至楼板顶部的高度，而不是以段墙体最低点到另一墙体的最高点,如下图<错层处理>，1、层高为3000，A房间墙体标高和板底标高为正负0，墙体高度为3000，2、B房间墙体标高和板底标高为1.000，墙体高度为2800；3、以B房间顶标高3.800增加一个以B房间为轮廓的屋面层）注：房间上方或塔楼下方有房间的需设置为绝热（可在工程设置>其他设置中设置上边缘绝热或下边缘绝热，或在新增加的屋面调出特性框设置）2、搜索房间：注：在搜索房间前应在<检查>菜单下进行重叠、墙柱、模型检查。

（如构件的重叠、墙体不闭合、柱内墙不连接等，这些问题会造成后续搜索房间不成功，给计算带来不便）然后点击“搜索房间”出现下面窗口，然后进行设置，起始编号“X”表示楼层号，是几楼就写数字几。

建筑节能设计主要包括下三部分：
1节能计算
包括建筑体形系数和各朝向窗墙比计算
2围护结构保温做法及参数设计
根据节能计算结参照国家和地方节能设计规范对建筑物屋面、外墙、底面接触室外空气架空或外挑楼板、非采暖空调房间与采暖空调房间之间隔墙与楼板、采暖空调地下室外墙、地面（周边与非周边地面）等部位保温构造进行设计控制其传热系数；对建筑物外窗（包括透明幕墙）、屋顶透明部分框料材质及玻璃品种进行设计控制其传热系数和见光透射比及抗风压、气密性等物理性能
某些参数超出规范限值还要选择参考建筑进行权衡判断
3细部节点构造设计
对建筑物外窗口、女儿墙、雨水口、变形缝、排烟或通风竖井与室外空气接触井道、井道出屋面、外门窗框与门洞口之间缝隙、飘窗、外挑空调板等细部节点进行构造设计通常从标准图集选用做法
完成上三部分工作之根据设计成撰写节能设计说明按施工图审查单位要求填写建筑节能设计表及备案表。
