第三章 取水构筑物

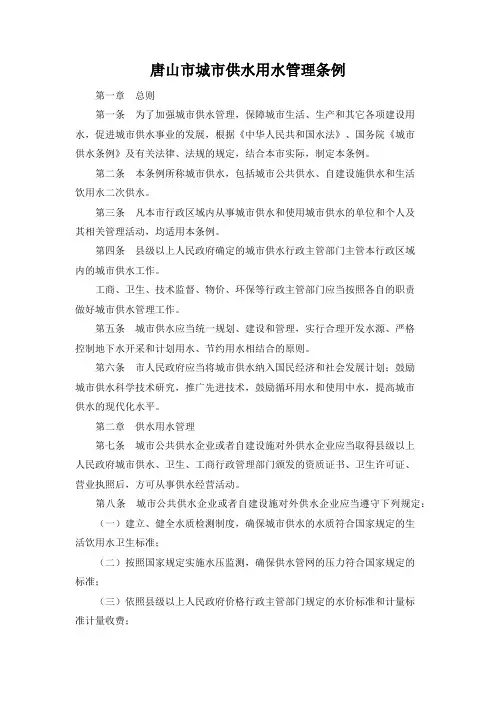

唐山市城市供水用水管理条例第一章总则第一条为了加强城市供水管理，保障城市生活、生产和其它各项建设用水，促进城市供水事业的发展，根据《中华人民共和国水法》、国务院《城市供水条例》及有关法律、法规的规定，结合本市实际，制定本条例。

第二条本条例所称城市供水，包括城市公共供水、自建设施供水和生活饮用水二次供水。

第三条凡本市行政区域内从事城市供水和使用城市供水的单位和个人及其相关管理活动，均适用本条例。

第四条县级以上人民政府确定的城市供水行政主管部门主管本行政区域内的城市供水工作。

工商、卫生、技术监督、物价、环保等行政主管部门应当按照各自的职责做好城市供水管理工作。

第五条城市供水应当统一规划、建设和管理，实行合理开发水源、严格控制地下水开采和计划用水、节约用水相结合的原则。

第六条市人民政府应当将城市供水纳入国民经济和社会发展计划；鼓励城市供水科学技术研究，推广先进技术，鼓励循环用水和使用中水，提高城市供水的现代化水平。

第二章供水用水管理第七条城市公共供水企业或者自建设施对外供水企业应当取得县级以上人民政府城市供水、卫生、工商行政管理部门颁发的资质证书、卫生许可证、营业执照后，方可从事供水经营活动。

第八条城市公共供水企业或者自建设施对外供水企业应当遵守下列规定：（一）建立、健全水质检测制度，确保城市供水的水质符合国家规定的生活饮用水卫生标准；（二）按照国家规定实施水压监测，确保供水管网的压力符合国家规定的标准；（三）依照县级以上人民政府价格行政主管部门规定的水价标准和计量标准计量收费；（四）实行职工持证上岗制度；（五）自接到用水单位或个人对用水计量和收费等事项提出异议之日起七日内予以答复；（六）自接到用水单位或个人对水表故障报修申请时起二十四小时内予以排除。

第九条城市公共供水企业和自建设施对外供水企业应当保持不间断供水。

由于工程施工、设备维修等原因需停止供水时，应当经城市供水行政主管部门批准，并提前二十四小时通知有关用水单位和个人，生活用水停止供应超过二日的，应当采取临时供水措施；因发生自然灾害或紧急事故停水，不能提前通知的，应当在抢修的同时通知用水单位和个人，并报告城市供水行政主管部门。

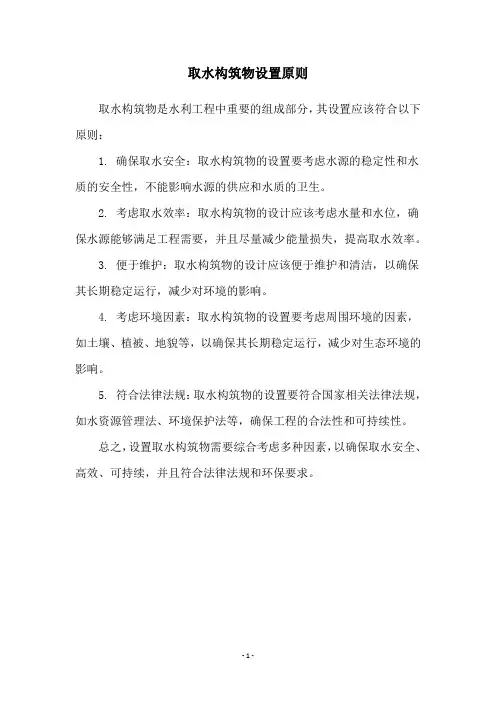

取水构筑物设置原则
取水构筑物是水利工程中重要的组成部分，其设置应该符合以下原则：
1. 确保取水安全：取水构筑物的设置要考虑水源的稳定性和水质的安全性，不能影响水源的供应和水质的卫生。

2. 考虑取水效率：取水构筑物的设计应该考虑水量和水位，确保水源能够满足工程需要，并且尽量减少能量损失，提高取水效率。

3. 便于维护：取水构筑物的设计应该便于维护和清洁，以确保其长期稳定运行，减少对环境的影响。

4. 考虑环境因素：取水构筑物的设置要考虑周围环境的因素，如土壤、植被、地貌等，以确保其长期稳定运行，减少对生态环境的影响。

5. 符合法律法规：取水构筑物的设置要符合国家相关法律法规，如水资源管理法、环境保护法等，确保工程的合法性和可持续性。

总之，设置取水构筑物需要综合考虑多种因素，以确保取水安全、高效、可持续，并且符合法律法规和环保要求。

- 1 -。

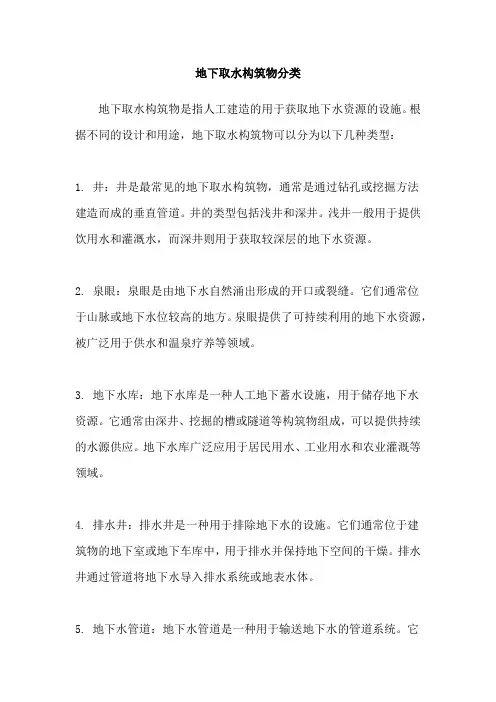

地下取水构筑物分类
地下取水构筑物是指人工建造的用于获取地下水资源的设施。

根据不同的设计和用途，地下取水构筑物可以分为以下几种类型：
1. 井：井是最常见的地下取水构筑物，通常是通过钻孔或挖掘方法
建造而成的垂直管道。

井的类型包括浅井和深井。

浅井一般用于提供饮用水和灌溉水，而深井则用于获取较深层的地下水资源。

2. 泉眼：泉眼是由地下水自然涌出形成的开口或裂缝。

它们通常位
于山脉或地下水位较高的地方。

泉眼提供了可持续利用的地下水资源，被广泛用于供水和温泉疗养等领域。

3. 地下水库：地下水库是一种人工地下蓄水设施，用于储存地下水
资源。

它通常由深井、挖掘的槽或隧道等构筑物组成，可以提供持续的水源供应。

地下水库广泛应用于居民用水、工业用水和农业灌溉等领域。

4. 排水井：排水井是一种用于排除地下水的设施。

它们通常位于建
筑物的地下室或地下车库中，用于排水并保持地下空间的干燥。

排水井通过管道将地下水导入排水系统或地表水体。

5. 地下水管道：地下水管道是一种用于输送地下水的管道系统。

它
们通常由塑料管道、金属管道或混凝土管道等材料构成，用于将地下水从井或地下水库输送到需要的地方。

地下水管道在城市供水系统中起着重要的作用。

综上所述，地下取水构筑物可以根据其设计和用途进行分类。

这些构筑物在供水、灌溉和排水等方面发挥着重要的作用，为人们提供了可持续的地下水资源。

随着技术的不断发展，地下取水构筑物的设计和建造将进一步完善，以满足不同地区和不同行业对水资源的需求。

《给水工程》（第四版）第1～11章课后思考题第一章1．由高地水库供水给城市，如按水源和供水方式考虑，应属于哪类给水系统？答：按水源种类考虑属地表水给水系统，按供水方式考虑，属自流系统。

2．给水系统中投资最大的是哪一部分，试行分析。

泵站，输水管渠和管网，调节构筑物等总称为输配水系统，从给水系统来说，这是投资最大的部分。

在给水工程总投资中，输水管渠和管网所占费用（包括管道、阀门、附属设施等）约占70%～80%3．给水系统是否必须包括取水构筑物，水处理构筑物，泵站，输水管和管网，调节构筑物等，哪种情况下可以省去其中一部分设施？答：不一定都要包括。

有些地方采用地下水源，地下水水质良好，就可以省去水处理构筑物而只需加氯消毒，使系统大大简化。

调节构筑物包括各种类型的贮水构筑物，如水塔，清水池等，一般在大城市通常不用水塔。

如果采用重力供水则可省去二级泵站。

4．什么是统一给水，分质给水和分压给水，哪种系统目前用的最多？答：统一给水系统即用同一系统供应生活，生产和消防等各种用水，绝大多数城市采用这一系统分质给水即按水质要求分系统给水。

分压即按水压要求不同分系统给水。

5．水源对给水系统布置有哪些影响？答：当地如有丰富的地下水资源，则可在城市上游或就在城市给水区内开凿管井或大口井，井水经消毒后，由泵站加压送入管网，供用户使用；如水源处于适当的高程，能借重力供水则可省去一级泵站或二级泵站或同时省去一、二级泵站。

取用蓄水库水时，也有可能利用高程以重力供水，输水能量费用可以节省。

以地表水为水源时，一般从流经城市或工业取得河流上由取水，城市附近的水源丰富时，往往随着用水量的增长而逐步发展为多水源给水系统，从不同部位向管网供水。

6．工业给水有哪些系统，各适用于何种情况？答：主要有循环和复用给水系统。

循环给水系统是指用过的水经适当处理后再行回用。

在循环使用过程中会损耗一些水量，包括循环过程中蒸发、渗漏等损失的水量，须从水源取水加以补充。

设计说明书第一章总论1、1 城市概况该镇位于南方地区，风景优美，山清水秀，但近年来因为工业得快速发展与生活水平得提高，造成城市缺水情况比较严重，需要建设一座城镇水厂，满足生活与工业用水得需要。

1、2自然条件1、2、1 温度、气象条件（1）风向及风速：常风向为东南风，最大风速8m/s；（2）气温：月平均最高气温37、2℃,最低气温5、1℃。

1、2、2 厂址地形、地物情况厂区地面基本平坦，高差相差1米左右，高程在25—26米之间，厂区基本上就是河滩地，周围很大面积内没有农田。

1、2、3 水文地质条件(1)流经该市河流得最高水位为24、00m，最低水位22、80m，平均水位23、00m，河水最高水温25℃，最低水温8℃，平均水温14℃（2）地下水水位高程为21、00m，地下水无侵蚀性。

（3）工程地质良好，土质基本上就是砂砾石层，地基承载力18~20T／M2，适宜于工程建设；（4）最大积雪深度0厘米，最大冻土深度0厘米，地震设防等级：6级以下。

1、2、4 用电条件处理厂址附近能够提供双电源或双回路得供电需求。

1、2、5水质分析结果第二章总体规划与方案论证2、1 水源选择一般原则水源选择遵循得一般原则有：（1）水源选择前，必须进行水资源勘察。

（2）水源选用应通过技术经济比较确定，一般应满足下列要求：水量充沛可靠；原水水质符合要求；符合卫生要求得地下水，优先作为生活饮用水得水源；与农业、水利综合利用；取水、输水、净化设施安全经济与维护方便；具有施工条件。

（3）用地下水作为供水水源时，应有确切得水文地质资料，取水量必须小于容许开采量，严禁盲目开采。

（4）用地表水作为城市供水水源时，其设计枯水流量得保证率，应根据城市规模与工业大用户得得重要性选定，一般可采用90%-97%。

（5）确定水源、取水点与取水量等，应取得有关部门得同意。

（6）生活饮用水水源得水质与卫生防护，应符合现行得《生活饮用水卫生标准》得要求。

2、2 净水厂厂址选择与方案确定2、2、1水厂厂址选择得一般原则水厂厂址得选择，应根据下列要求，通过技术经济比较确定。

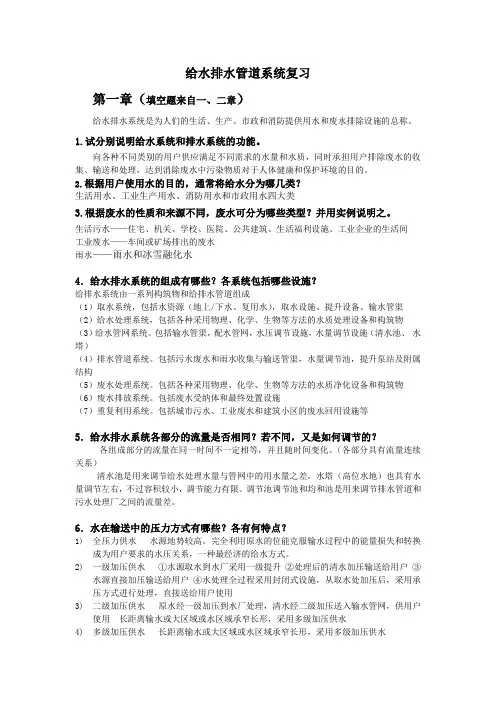

给水排水管道系统复习第一章（填空题来自一、二章）给水排水系统是为人们的生活、生产、市政和消防提供用水和废水排除设施的总称。

1.试分别说明给水系统和排水系统的功能。

向各种不同类别的用户供应满足不同需求的水量和水质，同时承担用户排除废水的收集、输送和处理，达到消除废水中污染物质对于人体健康和保护环境的目的。

2.根据用户使用水的目的，通常将给水分为哪几类？生活用水、工业生产用水、消防用水和市政用水四大类3.根据废水的性质和来源不同，废水可分为哪些类型？并用实例说明之。

生活污水——住宅、机关、学校、医院、公共建筑、生活福利设施、工业企业的生活间工业废水——车间或矿场排出的废水雨水——雨水和冰雪融化水4．给水排水系统的组成有哪些？各系统包括哪些设施？给排水系统由一系列构筑物和给排水管道组成（1）取水系统，包括水资源（地上/下水、复用水），取水设施、提升设备、输水管渠（2）给水处理系统，包括各种采用物理、化学、生物等方法的水质处理设备和构筑物（3）给水管网系统。

包括输水管渠，配水管网，水压调节设施，水量调节设施（清水池、水塔）（4）排水管道系统。

包括污水废水和雨水收集与输送管渠，水量调节池，提升泵站及附属结构（5）废水处理系统。

包括各种采用物理、化学、生物等方法的水质净化设备和构筑物（6）废水排放系统。

包括废水受纳体和最终处置设施（7）重复利用系统。

包括城市污水、工业废水和建筑小区的废水回用设施等5．给水排水系统各部分的流量是否相同？若不同，又是如何调节的？各组成部分的流量在同一时间不一定相等，并且随时间变化。

（各部分具有流量连续关系）清水池是用来调节给水处理水量与管网中的用水量之差。

水塔（高位水地）也具有水量调节左右，不过容积较小，调节能力有限。

调节池调节池和均和池是用来调节排水管道和污水处理厂之间的流量差。

6．水在输送中的压力方式有哪些？各有何特点？1)全压力供水水源地势较高。

完全利用原水的位能克服输水过程中的能量损失和转换成为用户要求的水压关系，一种最经济的给水方式。

第三章取水工程3.1取水工程概论一.水资源概述及取水工程任务二.给水水源3.2地下水取水构筑物一.地下水源概述二.地下水取水构筑物的类型及适用条件3.3地表水取水构筑物一.江河水水源特征与取水构筑物的关系二.江河取水构筑物位置的选择三.江河固定式四.江河移动式五.湖泊、水库六.山区浅水河七.海水取水构筑物3.1取水工程概论一.水资源概述及取水工程任务P531.水资源概念及我国水资源概况（1）水资源概念1)广义概念2）狭义概念3）工程概念（2）我国水资源概况2.取水工程任务二.给水水源P551.给水水源分类及其特点（1）给水水源分类（2）给水水源的特点2.给水水源选择及水源的合理利用（1）给水水源选择的一般原则1）水源水量充沛可靠2）原水水质符合要求3）符合卫生要求的地下水，宜优先作为生活饮用水的水源4）与农业、水利综合利用5）取水、输水、净水设施安全经济和维护方便6）具有施工条件（2）水源的合理利用1）工业用水宜采用地表水源，饮用水宜采用地下水源。

2）利用经处理后的污水灌溉农田。

3）在工业给水系统中采用循环给水，提高水的重复利用率，减少水源取水量。

4）利用海水作为某些工业的给水水源5）人工回灌地下水即用地表水补充地下水；6）在沿海城市的潮汐河流，采用“蓄淡避咸”的措施。

3.给水水源的保护P57~59（1）保护水源的一般措施1）配合有关部门制定水资源开发利用规划。

2）加强水资源管理3）进行流域内的水土保持工作。

4）防止水源水质污染（2）给水水源卫生防护1）地表水源卫生防护①取水点周围半径100m的水域内，严禁捕捞、网箱养殖、停靠船只、游泳和从事其他可能污染水源的任何活动。

②取水点上游1000m至下游100m的水域不得排入工业废水和生活污水；其沿岸防护范围内不准堆放废渣。

③以河流为给水水源的集中式供水，由供水单位及其主管部门会同卫生、环保、水利等部门，根据实际需要，可把取水点上游1000m以外的一定范围河段划为水源保护区，严格控制上游污染物排放量。

第一章绪论1、简述水资源的含义、分类、特征？含义:人类生产生活及生命生存,不可替代的自然资源与环境资源就是在一定的经济技术条件下能够为社会直接利用或待利用,参与自然界水分循环影响国民经济的淡水。

分类:地表水与地下水资源;天然水资源与调节性水资源;消耗性与非消耗性水资源。

特征:资源的循环性、储量的有限性、时空分布的不均匀性、利害两重性、用途广泛性、不可替代性、水量的相互转化性。

3、简述中国水资源状况及开发利用存在问题？状况:人均占有量不足;时间、空间分布极不均匀;空间:耕地面积与水,河流分配。

时间:夏多冬少;水系:湖泊较多,多数分布在湿润区。

干旱、半干旱地区河流稀少。

开发利用存在问题:需水量不断增加,供需矛盾尖锐,南方水质型、北方水量型缺;污染继续发展,加剧水资源缺乏;用水浪费,利用率偏低;干旱、半干旱地区水资源过度开发,环境问题突出,地下水利用程度过高;管理水平有待提高,4、简述中国水资源面临的挑战？水旱灾害依然频繁并有加重趋势/农业用地减少农业用水短缺程度加剧/水土流失尚未得到有效控制,生态脆弱/污染负荷急剧增加,加重了水体污染第二章水循环及水资源形成3、简述全球水资源状况及开发利用趋势？状况:全球农业用水占第一位(69%),工业用水第二位(23%)可复原比例最高,居民用水第三位(8%)人均占有量不断提高;世界各地用水量差异极大,发达国家多为工业用水54%,发展中国家多为农业用水80%;近年来用水量发展中国家增加幅度达,发达国家趋于稳定。

开发利用趋势:农业用水量及农业用水中不可复原的水量最高/工业用水由于不可恢复水量最低,将提高工业用水技术、降低用水量定额、加大节水力度、大幅度提高用水重复利用率/水资源的开发将更为重视经济、环境与生态的良性协调发展。

5、简述地表水资源的类型与形成河流、湖泊、沼泽、冰川、永久积雪。

陆地上的水通过蒸发作用(江、河、湖、水库等蒸发)上升到大气中形成积云,然后以降水的形式降落到陆地表面形成径流。

活动式取水构筑物详解活动式取水构筑物，是指可移动安装且具备高度灵活性的取水设施。

本文将详细介绍活动式取水构筑物的特点、应用领域以及设计原则。

一、活动式取水构筑物的特点活动式取水构筑物的最大特点就是其可移动性和灵活性。

它可以根据水源、水量以及具体情况来灵活地选择建造位置和安装方式，以达到最佳的取水效果。

此外，活动式取水构筑物还具备以下特点：1.灵活的构造设计：活动式取水构筑物采用模块化设计，可以根据实际需求进行组合和调整。

构筑物的大小、形状和各个部件的布局都可以根据具体情况进行灵活调整，以满足不同取水需求。

2.可靠的运动性能：活动式取水构筑物采用轮式或履带式底盘设计，具备良好的运动性能。

它可以快速移动到不同的取水位置，不受地形和环境限制，方便实现不同地点的取水需求。

3.易于安装和拆卸：活动式取水构筑物的组装和拆卸过程简单快捷，可以在短时间内完成。

这样不仅提高了施工效率，也减少了施工对环境的影响。

二、活动式取水构筑物的应用领域活动式取水构筑物具备高度的灵活性和适应性，因此在多个应用领域都有广泛的使用。

以下是几个典型的应用领域：1.紧急救援：活动式取水构筑物可以迅速投入到灾害救援行动中，为受灾地区提供安全的饮用水和生活用水。

它的快速部署和移动性能使得救援行动更加高效和及时。

2.野外探险：活动式取水构筑物在野外探险活动中也有广泛应用。

无论是登山、远征还是露营，它可以为探险队伍提供可靠的饮用水源，保证队伍在野外活动中的安全和健康。

3.临时活动：临时性活动如露天演唱会、户外展览等，往往需要大量的饮用水和生活用水供应。

活动式取水构筑物可以依据活动场地的具体情况，灵活地提供水源，满足活动期间的水需求。

三、活动式取水构筑物的设计原则为了确保活动式取水构筑物的正常运行和高效取水，以下是几个设计原则需要遵循：1.流线型结构设计：活动式取水构筑物的外形应采用流线型设计，减小风阻和流阻，提高施工机械的平稳性和行驶稳定性。

取水构筑物设置原则
1.安全性原则：取水构筑物的设置必须保证安全，避免对人和环境造成危害。

2. 环保原则：建设取水构筑物时要考虑环境保护，避免对生态环境造成不良影响。

3. 经济性原则：取水构筑物的建设需要合理控制成本，确保项目的经济效益。

4. 便捷性原则：取水构筑物的设置应该方便使用和维护，提高施工效率和管理效率。

5. 适用性原则：取水构筑物的设计要基于本地水资源特点，符合当地实际需求。

6. 可持续性原则：取水构筑物的建设要考虑可持续发展因素，避免对未来资源造成不可逆转的损害。

7. 交通便利性原则：建设取水构筑物时要考虑交通便利性，方便材料和设备的运输和维护。

8. 社会因素原则：取水构筑物的建设需要考虑社会因素，尊重当地居民和社区的需求和利益。

- 1 -。
