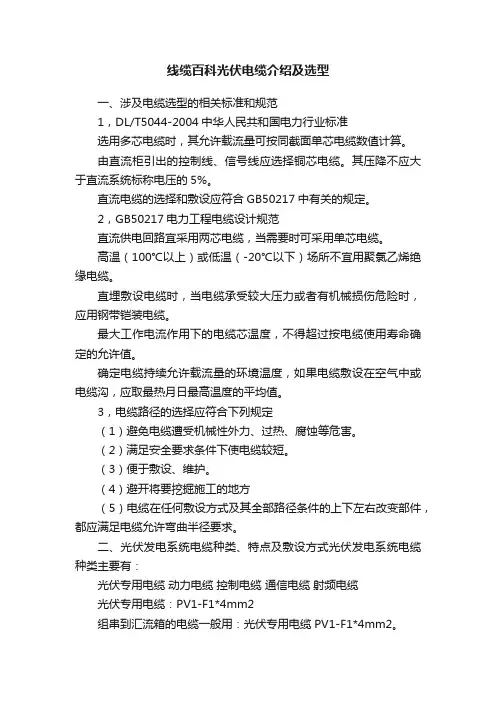

线缆百科光伏电缆介绍及选型一、涉及电缆选型的相关标准和规范1，DL/T5044-2004中华人民共和国电力行业标准选用多芯电缆时，其允许载流量可按同截面单芯电缆数值计算。

由直流柜引出的控制线、信号线应选择铜芯电缆。

其压降不应大于直流系统标称电压的5%。

直流电缆的选择和敷设应符合GB50217中有关的规定。

2，GB50217电力工程电缆设计规范直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。

高温（100℃以上）或低温（-20℃以下）场所不宜用聚氯乙烯绝缘电缆。

直埋敷设电缆时，当电缆承受较大压力或者有机械损伤危险时，应用钢带铠装电缆。

最大工作电流作用下的电缆芯温度，不得超过按电缆使用寿命确定的允许值。

确定电缆持续允许载流量的环境温度，如果电缆敷设在空气中或电缆沟，应取最热月日最高温度的平均值。

3，电缆路径的选择应符合下列规定（1）避免电缆遭受机械性外力、过热、腐蚀等危害。

（2）满足安全要求条件下使电缆较短。

（3）便于敷设、维护。

（4）避开将要挖掘施工的地方（5）电缆在任何敷设方式及其全部路径条件的上下左右改变部件，都应满足电缆允许弯曲半径要求。

二、光伏发电系统电缆种类、特点及敷设方式光伏发电系统电缆种类主要有：光伏专用电缆动力电缆控制电缆通信电缆射频电缆光伏专用电缆：PV1-F1*4mm2组串到汇流箱的电缆一般用：光伏专用电缆PV1-F1*4mm2。

特点：光伏电缆，结构简单，其使用的聚烯烃绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使用，具备一定的机械强度。

敷设：可穿管中加以保护，利用组件支架作为电缆敷设的通道和固定，降低环境因素的影响。

动力电缆：ZRC-YJV22钢带铠装阻燃交联电缆ZRC-YJV22广泛应用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电网的连接电缆。

光伏发电系统中比较常见的ZRC-YJV22电缆标称截面有：2.5mm2、4mm2、6mm2、10mm2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2。

光伏电缆介绍及选型光伏电缆是用于太阳能发电系统中的一种特殊电缆，专门用于传输太阳能发电系统中的直流电能。

光伏电缆的主要特点包括耐高温、耐紫外线、耐候性好、机械强度高等。

在太阳能光伏发电系统中，光伏电缆起到连接太阳能电池组件与逆变器或其他电池设备的作用，是太阳能发电系统中必不可少的组成部分。

为了满足光伏电缆在太阳能发电系统中的要求，选型时需要考虑以下几个方面：1.电压等级：根据太阳能发电系统的电压等级选择合适的电缆。

常见的电压等级有600V、1000V和1500V等，其中1500V电压等级的光伏电缆在大规模太阳能发电系统中得到广泛应用。

2.导体材料：光伏电缆的导体材料通常是铜或铝。

铜导体具有良好的导电性能和抗氧化性能，但成本较高；铝导体成本较低，但导电性能较差。

根据实际应用需求和经济性考虑，选择合适的导体材料。

3.绝缘材料：光伏电缆的绝缘材料需要具有耐高温、耐紫外线和耐候性好的特点。

常用的绝缘材料有交联聚乙烯(XLPE)、普通聚乙烯(PE)和橡胶等。

交联聚乙烯绝缘材料具有优异的绝缘性能和耐候性，广泛应用于光伏电缆中。

4.外护套材料：光伏电缆的外护套材料需要具有耐高温、耐紫外线、耐寒性和耐化学腐蚀等特点。

常用的外护套材料有聚氯乙烯(PVC)、交联聚乙烯(XLPE)、聚氯乙烯抗老化材料和低烟无卤材料。

需要根据具体应用环境选择合适的外护套材料。

除了以上几个方面的考虑，还应根据项目的具体要求选择适当的规格和型号的光伏电缆。

常见的光伏电缆规格有1.5mm²、2.5mm²、4mm²和6mm²等，根据电流负载和电缆敷设长度等因素选择合适的规格。

综合以上所述，光伏电缆在太阳能发电系统中起到连接和传输电能的重要作用。

选型时需要综合考虑电压等级、导体材料、绝缘材料、外护套材料、标准认证等因素。

并根据具体项目需求选择合适的规格和型号。

选择合适的光伏电缆有助于提高太阳能发电系统的效率和可靠性。

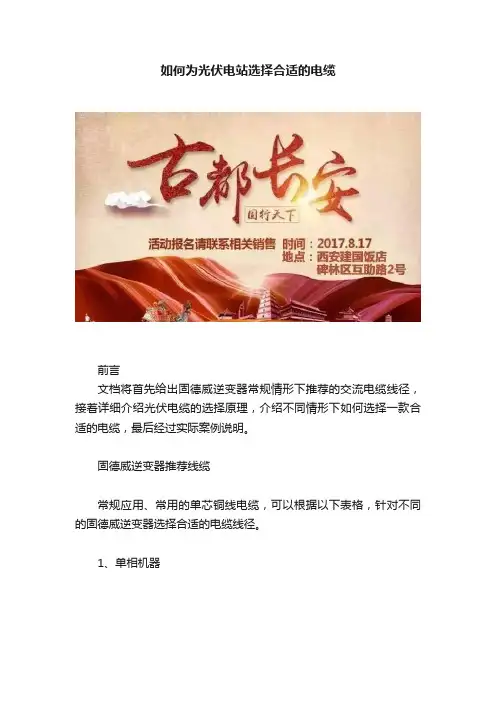

如何为光伏电站选择合适的电缆前言文档将首先给出固德威逆变器常规情形下推荐的交流电缆线径，接着详细介绍光伏电缆的选择原理，介绍不同情形下如何选择一款合适的电缆，最后经过实际案例说明。

固德威逆变器推荐线缆常规应用、常用的单芯铜线电缆，可以根据以下表格，针对不同的固德威逆变器选择合适的电缆线径。

1、单相机器2、三相机器以上是小固对一般情形下线缆选择的建议，而光伏系统应用情形繁多，下面介绍线缆选择的一般准则，希望小固朋友们阅读后，可以针对自己不同的项目，选择一款合适的线缆。

电缆选型1、电缆类型按照应用位置不同，分布式光伏系统中线缆可分为直流线缆、交流线缆和接地线缆：1直流线缆多为户外铺设，需要防潮、防晒、防寒、防紫外线等，因此分布式光伏系统中的直流线缆一般选择光伏认证的专用线缆，考虑到直流插接件和光伏组件输出电流，目前常用的光伏直流电缆为PV1-F 1*4mm2。

2交流线缆主要用于逆变器交流侧至交流汇流箱或者交流并网柜，在室外安装部分的交流线缆需要考虑防潮、防晒、防寒、防紫外，以及长距离铺设，一般选用YJV型电缆；室内安装的交流线缆，需要考虑防火和防鼠防蚁。

3接地线缆主要用户组件的防雷接地、组件支架接地和逆变器交流输出端接地。

2、电缆截面目前大家对于电缆截面的选择主要依据是电缆线径与电流关系，往往忽视了环境温度、电压损失、铺设方式对线缆载流能力的影响。

在此提供一份常用的YJV三芯电力电缆载流量表格，可以查阅在不同使用环境下，电缆的载流量，同时建议在电流接近峰值时，需要向上选取线径，详见《附表1 YJV三芯电力电缆持续载流量》。

3、电压损失光伏系统中的电压损失可以表征为：电压损失=通过电流*线缆长度*电压因子，通过公式可以看出，电压损失与线缆的长度成正比关系，因此在现场勘探时，应该遵循阵列至逆变器、逆变器至并网点应尽可能靠近的原则。

一般应用时，光伏阵列到至逆变器之间的直流线损不超过阵列输出电压的5%，逆变器至并网点之间的交流线损不超过逆变器输出电压的2%。

光伏工程中电缆选配方法和要求1.光伏系统电缆种类选择光伏发电系统电缆种类主要有：光伏专用电缆、动力电缆、控制电缆、通信电缆、射频电缆。

(1)光伏专用电缆：PV1-F 1*4mm²组串到汇流箱的电缆一般用：光伏专用电缆PV1-F 1*4mm²。

特点：光伏电缆，结构简单，其使用的聚烯烃绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使用，具备一定的机械强度。

敷设：可穿管中加以保护，利用组件支架作为电缆敷设的通道和固定，降低环境因素的影响。

(2)动力电缆：ZRC-YJV22钢带铠装阻燃交联电缆ZRC-YJV22广泛应用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电网的连接电缆。

光伏发电系统中比较常见的ZRC-YJV22电缆标称截面有：2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm ²。

其特点如下：①质地较硬，耐温等级90℃，使用方便，具有介损小、耐化学腐蚀和敷设不受落差限制的特点。

②具有较高机械强度，耐环境应力好，良好的热老化性能和电气性能。

敷设：可直埋，适用于固定敷设，适应不同敷设环境（地下，水中，沟管及隧道）的需要。

(3)动力电缆：NH-VVNH-VV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆。

适合于额定电压0.6/1KV。

使用特性：长期允许工作温度为80℃。

敷设时允许的弯曲半径：单芯电缆不小于20倍电缆外径，多芯电缆不小于12倍电缆外径。

电缆在敷设时环境温度不低于0摄氏度的条件下，无须预先加热。

电压敷设不受落差限制。

敷设：适合于有耐火要求的场合，可敷设在室内，隧道及沟管中。

光伏⼯程中电缆选配⽅法和要求光伏⼯程中电缆选配⽅法和要求1.光伏系统电缆种类选择光伏发电系统电缆种类主要有：光伏专⽤电缆、动⼒电缆、控制电缆、通信电缆、射频电缆。

(1)光伏专⽤电缆：PV1-F 1*4mm2组串到汇流箱的电缆⼀般⽤：光伏专⽤电缆PV1-F 1*4mm2。

特点：光伏电缆，结构简单，其使⽤的聚烯烃绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使⽤，具备⼀定的机械强度。

敷设：可穿管中加以保护，利⽤组件⽀架作为电缆敷设的通道和固定，降低环境因素的影响。

(2)动⼒电缆：ZRC-YJV22钢带铠装阻燃交联电缆ZRC-YJV22⼴泛应⽤于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电⽹的连接电缆。

光伏发电系统中⽐较常见的ZRC-YJV22电缆标称截⾯有：2.5mm2、4mm2、6mm2、10mm2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm 2。

其特点如下：①质地较硬，耐温等级90℃，使⽤⽅便，具有介损⼩、耐化学腐蚀和敷设不受落差限制的特点。

②具有较⾼机械强度，耐环境应⼒好，良好的热⽼化性能和电⽓性能。

敷设：可直埋，适⽤于固定敷设，适应不同敷设环境（地下，⽔中，沟管及隧道）的需要。

(3)动⼒电缆：NH-VVNH-VV铜芯聚氯⼄烯绝缘聚氯⼄烯护套耐⽕电⼒电缆。

适合于额定电压0.6/1KV。

使⽤特性：长期允许⼯作温度为80℃。

敷设时允许的弯曲半径：单芯电缆不⼩于20倍电缆外径，多芯电缆不⼩于12倍电缆外径。

电缆在敷设时环境温度不低于0摄⽒度的条件下，⽆须预先加热。

电压敷设不受落差限制。

敷设：适合于有耐⽕要求的场合，可敷设在室内，隧道及沟管中。

注意不能承受机械外⼒的作⽤，可直接埋地敷设。

(4)控制电缆：ZRC-KVVPZRC-KVVP铜芯聚氯⼄烯绝缘聚氯⼄烯护套编织屏蔽控制电缆。

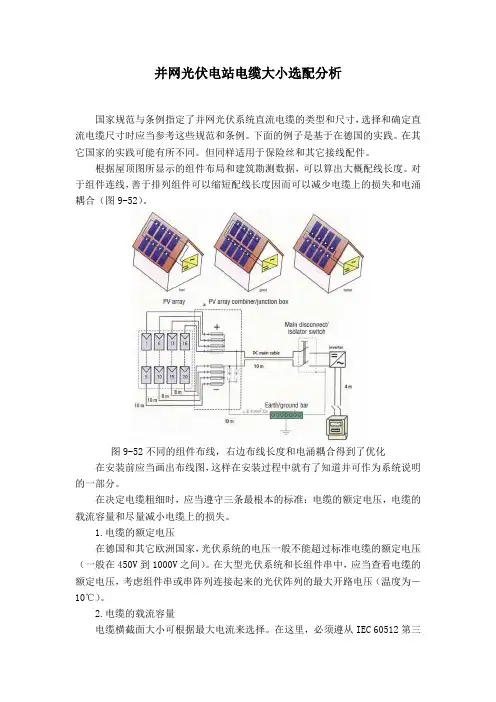

并网光伏电站电缆大小选配分析国家规范与条例指定了并网光伏系统直流电缆的类型和尺寸，选择和确定直流电缆尺寸时应当参考这些规范和条例。

下面的例子是基于在德国的实践。

在其它国家的实践可能有所不同。

但同样适用于保险丝和其它接线配件。

根据屋顶图所显示的组件布局和建筑勘测数据，可以算出大概配线长度。

对于组件连线，善于排列组件可以缩短配线长度因而可以减少电缆上的损失和电涌耦合（图9-52）。

图9-52不同的组件布线，右边布线长度和电涌耦合得到了优化在安装前应当画出布线图，这样在安装过程中就有了知道并可作为系统说明的一部分。

在决定电缆粗细时，应当遵守三条最根本的标准：电缆的额定电压，电缆的载流容量和尽量减小电缆上的损失。

1.电缆的额定电压在德国和其它欧洲国家，光伏系统的电压一般不能超过标准电缆的额定电压（一般在450V到1000V之间）。

在大型光伏系统和长组件串中，应当查看电缆的额定电压，考虑组件串或串阵列连接起来的光伏阵列的最大开路电压（温度为－10℃）。

2.电缆的载流容量电缆横截面大小可根据最大电流来选择。

在这里，必须遵从IEC 60512第三篇所给出的载流容量值。

可能流经组件和串电缆的最大电流是光伏系统的短路电流减去串的短路电流。

电缆的选择应当根据该电流值或者串保险丝以保护电缆不被过流。

最大电I max 必需小于或等于电缆载流容量和设备保护电流Iz，如表9-1。

表9-1 制造商说明书上的标准光伏电缆的载流容量在使用串模式时，应当考虑光伏系统的短路电流与串联的额定电流相近。

因为保险丝只在电流倍增时才会熔断，在这种情况下使用串保险丝就不可能起到保护作用了。

根据IEC 60364-7-712，串电缆的载流容量必须要达到光伏系统短路电流的1.25倍，而且还要能防止接地和短路。

在选择电缆大小时，路线要求必须遵循IEC 60512。

电缆的载流容量会受到环境温度、与其它电缆束捆的和安装方法的影响（在电缆管道内、在木制隔板内或在灰泥后面等）。

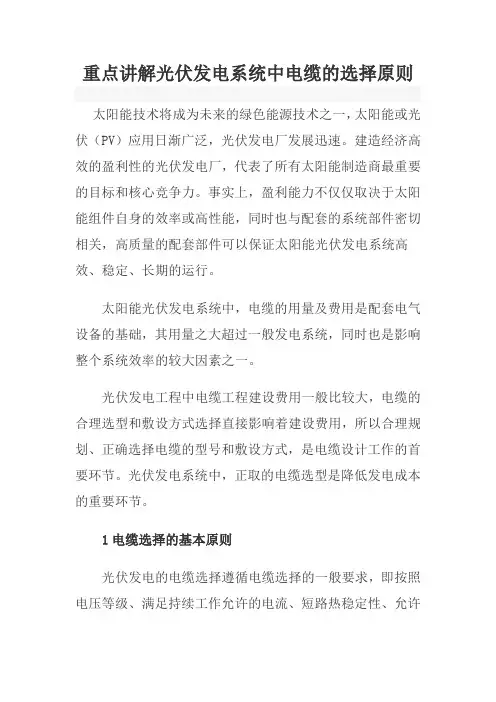

重点讲解光伏发电系统中电缆的选择原则太阳能技术将成为未来的绿色能源技术之一，太阳能或光伏（PV）应用日渐广泛，光伏发电厂发展迅速。

建造经济高效的盈利性的光伏发电厂，代表了所有太阳能制造商最重要的目标和核心竞争力。

事实上，盈利能力不仅仅取决于太阳能组件自身的效率或高性能，同时也与配套的系统部件密切相关，高质量的配套部件可以保证太阳能光伏发电系统高效、稳定、长期的运行。

太阳能光伏发电系统中，电缆的用量及费用是配套电气设备的基础，其用量之大超过一般发电系统，同时也是影响整个系统效率的较大因素之一。

光伏发电工程中电缆工程建设费用一般比较大，电缆的合理选型和敷设方式选择直接影响着建设费用，所以合理规划、正确选择电缆的型号和敷设方式，是电缆设计工作的首要环节。

光伏发电系统中，正取的电缆选型是降低发电成本的重要环节。

1电缆选择的基本原则光伏发电的电缆选择遵循电缆选择的一般要求，即按照电压等级、满足持续工作允许的电流、短路热稳定性、允许电压降、经济电流密度及敷设环境条件因素等进行选型。

同时光伏发电又具有自身的特点，太阳能系统常常会在恶劣环境条件下使用，如高温、严寒和紫外线辐射。

所以光伏系统中电缆的选择需考虑如下因素：（1）电缆的绝缘性能；（2）电缆的耐热阻燃性能；（3）电缆的防潮，防光(抗辐射）;（4）电缆的敷设方式；（5）电缆导体的材料（铜芯，铝合金芯）；（6）电缆截面的规格。

2电缆的选型2.1 光伏发电电缆类型光伏发电系统电缆，按照光伏发电的系统可分为直流电缆及交流电缆，其中组件间串联电缆，及组串间并联的直流电缆占据了一半以上的电缆量，经逆变器后的使用的为交流电缆。

根据应用环境不同，光伏发电系统的电缆可分为：1.直流电缆（1）组件与组件之间的串联电缆，这部分应该使用有光伏认证的专用电缆。

(2）组串之间及其组串至直流配电箱（汇流箱）之间的并联电缆，可选择使用稀土铝合金导体电缆。

（3）直流配电箱至逆变器之间电缆，这部分也可以选择用稀土铝合金导体电缆。

干货｜光伏并网中电表接线方案大全（收藏版）随着国家对家庭分布式光伏的大力扶持，分布式装机量在2020年预计达到60GW，将超过集中式光伏电站。

因此，越来越多的普通大众开始接触光伏。

但是很多人对光伏以及电工方面却缺乏一些专业的知识，所以，今天光耀世界就给大家详细介绍下，光伏并网时电度表的正确连接方式。

目前光伏并网的电表分为三相电表和单相电表两种，当光伏电站的逆变器容量在5Kw及以下时，逆变器与电表连接，选用单相电表就可以了。

首先，我们先带大家认识下，三相电和单相电的基本原理以及他们的区别是什么吧。

什么是三相电，什么是单相电？三相电能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机；以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路，也叫三相电。

中国的电力系统是三相四线制！三条相线一条零线，U、V、W称为三相，相与相之间的电压是线电压，电压为380V；相线与零线之间称为相电压，电压是220V。

如果每相之间的负荷不平衡,就会造成零点电压偏移,也就是说有的相对零线的电压高于220伏,有的又低于220伏。

发电机输出和高压电输送都是三相电。

家庭用电都是用220伏的，是任意一条相线（U、V、W三根线中的一根，俗称火线）和零线的组合。

因为只用一相，所以是单相电。

不管家用电器是两个脚，或三只脚都是单相电。

家庭插座二个孔的分别是：一个火线，一个零线。

一般全塑料的家用电器是用两只脚的插头。

家庭插座三个孔的分别是：一个火线，一个零线，一个地线。

有金属外壳的家用电器是用三只脚的插头。

单相电与三相电的联系在电工学中，只有单相电和三相电，即使是特殊需要用两根火线（相线）380V电压，也只能称为单相380V。

单相电是三相电的一部分，一路三相电（三相四线）可以分为三路单相电，公房大多数为6层，或许与三相电有关，每一相电供两层楼面，这样可以使三相电负荷平衡，三相电可以充分利用。

双向（单相）电表如何安装？在了解了三相电和单相电后，大家对家庭用电也有了基本的认识。
