广联达GGJ2013新功能

广联达土建算量软件GCL2013是GCL2008的升级版，软件持续秉承专业、准确、高效、简单的原则优化软件，新版GCL软件在业务处理范围及提高工作效率的易用性功能、CAD识别及外部数据的引用上做了很大的优化，是一款全新的产品，将会更高的提升使用者的算量速度及精度。

拱斜结构处理简单GCL2013采用真三维建模技术，对于拱斜进行也进行了精准的处理，斜墙、斜柱、异形墙、变截面柱、拱梁、拱墙、拱板处理专业，真三维建模，依附构件如墙面、天棚、屋面等都专业处理，确保计算准确。

汇总计算更加方便GCL2013在汇总计算上也做了很大的优化，不但增加了单图元、单构件汇总的功能，而且增加了汇总过程中的取消及汇总剩余时间的显示，解决了汇总效率及汇总取消等等问题。

数据复用效率更高GCL2013不但和广联达公司内部其他软件有数据接口，而且打通了与设计文件的数据接口，可以一键导入三维设计模型IFC格式的文件及天正软件的三维模型，使软件的建模效率更高更快。

CAD识别更加精确GCL2013对于CAD识别进行了全新的改进，识别折梁、识别墙等进行了本质上的优化，解决了折梁识别不准确、读取墙厚麻烦，墙识别后不封闭等等一系列问题，使软件CAD识别准确性更高，在优化CAD识别率的基础上也增加了图纸管理、识别房间、识别板等CAD识别功能。

易用功能更加快捷GCL2013也增加了一系列易用性的功能，自动生成圈梁、自动生成过梁、倒角、圆角、闭合、其他楼层图元显示、按CAD线智能布置、批量查改标注等等，使软件的建模效率及易用性更强、更人性化。

广联达土建算量软件已在全国多个工程上得到了广泛应用，单独使用图形软件的人数已达20万余人，目前，软件计算工程量正在全面替代手工算量，应用广联达土建算量软件也已成为工程量计算的主流趋势。

专业、高效、易学易用的GGJ2013—CAD识别优化及处理技巧<一>随着建筑行业信息化产业的发展，如何让用户更加快速的建立算量模型，提高用户的工作效率，已经成为了越来越关注的话题，而CAD识别做工程成为越来越多用户首选手段，如何保障CAD识别的准确率，如何快速方便的把二维的CAD图转化为三维实体图元，如何更快的对识别结果进行检查，这些问题都是用户最为关心的话题，也成为了广联达研究的课题，经过潜心的研究，广联达钢筋算量软件GGJ2013在CAD识别上面做了大量的改进和优化，下面将通过几期连载向用户介绍新版CAD识别的内容，让大家在做工程时候更加的高效。

一、图纸管理相信大家在软件中识别cad图的时候经常遇到以下几个问题：1) 设计院出图时，大部分结构、建筑的电子图都在同一CAD文件中，所有楼层所有构件的施工图都放在一张图中，导致了后期在算量时查看图纸或是识别图纸都非常的不方便，如下图所示：只能借助CAD软件进行分图的操作，或者使用软件中提供的“导出选中CAD图元”功能；2) 由于分割时追求速度，分出去的图纸名称定义的随意，经常以“1、2、3……”这样来对图纸进行命名，导致后期在导入图纸时需要是哪层哪种构件类型的图纸；这样也很不利于与同事之间共享分割好的图纸；3) 需要核对构件图元与原CAD图差异时，需要重复导入，不方便调用图纸；图纸管理缺失整体性，不能与工程进行关有效的关联，容易丢失分割好的图纸等。

针对以上问题，GGJ2013、GCL2013中新增加了图纸管理的功能，可以很好的解决以上几个问题。

1、图纸管理在cad草图下，增加图纸管理的功能，分两个页签，一个是图纸文件列表，一个是图纸楼层对照表：2、添加图纸GGJ2013软件直接通过“添加图纸”将图纸导入到软件中，在图纸文件类表中，添加图纸功能与之前版本的导入cad图功能相似，其优点在于添加图纸功能可以一次导入多张图纸，导入之后，图纸名称会显示在图纸类表中。

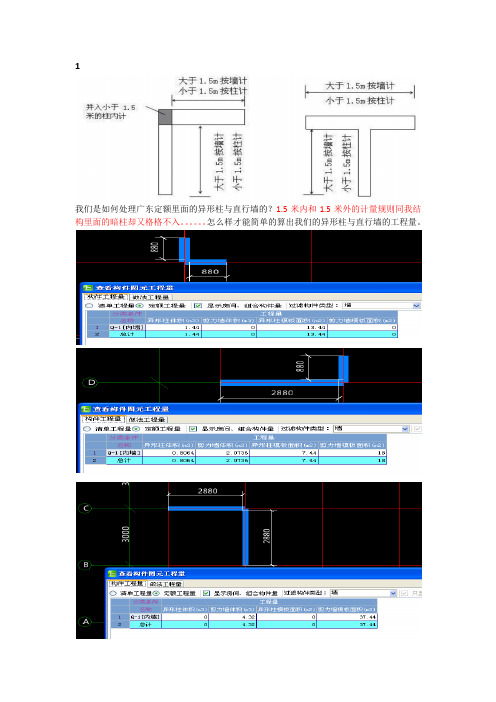

1我们是如何处理广东定额里面的异形柱与直行墙的？1.5米内和1.5米外的计量规则同我结构里面的暗柱却又格格不入。

怎么样才能简单的算出我们的异形柱与直行墙的工程量。

新版软件已经智能化的对广东定额进行对比，对于异形柱、异形柱直行墙及直行墙同在的情况都可以做到快速处理，帮大家更能轻松准确快捷的确定咱们的工程造价。

2.大家平时遇到这种情况么？实际工程中，为满足建筑功能和美观的需要，很多大型公共建筑如体育馆、博物馆以及一些地标性建筑，现在多有斜面或曲面弧面设计的墙体。

斜墙、斜柱由于角度不同，我们要通过不同的角度算取三角函数进行，可能斜墙、斜柱工程量不多，但是我们要算出、算对这一部分工程量却要花费大量的时间。

在斜墙上门开门窗洞，算量更是难上加难。

为了适应建筑行业的发展，软件现在已经可以轻松处理斜墙斜柱了，通过对大家业务的研究，用两种方式处理了斜墙斜柱—轻松帮大家算出我的模板、体积、装饰工程量。

3.我们是否经常遇到渐变的墙呢？比如说挡土墙或者是地下室外墙！遇到这样的墙我们总是头疼，体积不好算，模板面积不好算，装饰贴砖也不好算。

参数化的墙的增加，已经可以帮大家轻松算我们需要的工程量了。

各种参数化墙的快速建模，以模型为载体的广联达软件轻松准确快速的帮大家算出工程量。

4.线条还是线条！！！各种造型迥异的线条充斥在我们的工程中，线条的体积、线条的装饰不好算，更不好对。

对于特殊造型的外墙，或者线条现在处理起来是十分easy的，异形墙任何截面都可以自己轻松编辑，异形墙的装饰也快速布置，轻松快速便捷算取任何造型的工程量。

5.对于广东定额有梁板工程量的记取，大家是否遇到这样的情况。

在一层楼里面，有单梁，有有梁板，这时候工程量能不能快速区分。

对于大家的业务难点，软件现在已经可以自动区分有梁板与单梁的体积的，与板相交的梁自动把体积归到板体积里面去，这样就省去大家在名称上进行区别出量。

快速准确轻松的出工程量，这样我们就有跟多的时候放到工程造价管理上面。

新软件新功能操作手册目录第一章 2013土建算量篇………………………………………………………页1.土建算量GCL2013新产品简介……………………………………………页2.墙的建模与计算，轻松处理复杂墙体……………………………………页3.斜柱、变截面柱，简单、实用………………………………………………页4.识别三维模形，识别功能更强大…………………………………………页5.单构件、单图元计算，汇总效率更高、对量更轻松…………………………页第二章 2013钢筋算量篇………………………………………………………页1钢筋算量GGJ2013新产品简介……………………………………………页2专业篇………………………………………………………………………页3高效篇………………………………………………………………………页4易学易用篇…………………………………………………………………页5更多优化功能………………………………………………………………页6学习视频及资料…………………………………………………………页7产品应用技巧……1………………………………………………………页第三章GSH4.0审核篇1、审核软件GSH4.0产品简介…………………………………………………页2、多种应用模式………………………………………………………………页3、高效的审核体验………………………………………………………………页4、专业的结算审核………………………………………………………………页5、清晰的审核结果………………………………………………………………页6、审核整体解决方案……………………………………………………………页7、更多资料………………………………………………………………………页第四章广联达工程造价整体解决方案1第一章2013土建算量篇1. 土建算量GCL2013新产品简介随着社会的不断发展和进步，建筑设计更加注重艺术表现，建筑构造越来越复杂，不断涌现出新工艺、新技术、新结构，这就要求软件在业务处理范围、效率、智能识别、易用性上都要有质的提升。

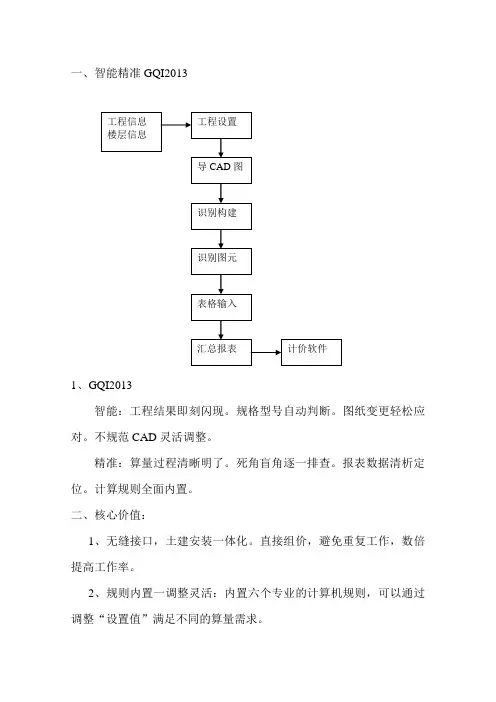

一、智能精准GQI20131、GQI2013智能：工程结果即刻闪现。

规格型号自动判断。

图纸变更轻松应对。

不规范CAD灵活调整。

精准：算量过程清晰明了。

死角盲角逐一排查。

报表数据清析定位。

计算规则全面内置。

二、核心价值：1、无缝接口，土建安装一体化。

直接组价，避免重复工作，数倍提高工作率。

2、规则内置一调整灵活：内置六个专业的计算机规则，可以通过调整“设置值”满足不同的算量需求。

3、蓝图算量——简便快捷GQIQ2013提供图片描图、表格输入两种蓝图算量模式，遵循手工算量思路，上手快、操作简单，没有CAD图，工作同样高效。

4、设备个数、轻松读取GQI2013只需通过一个按钮，即可区分图纸所有不同规格的设备，数量立刻生成。

5、漏项检查—扫除盲角答：图中所有遗漏的设备和管线可再次找到并迅速定位，全全识别，扫除盲角。

6、多种报表—任你选择软件提供招投标阶段的清单汇总表、系统汇总表，过程对量、结算结量的工程表明细表、部位汇总统计表等多种报表。

7、复杂管道、高效快捷出量电气回路、风管、水管均可自动识别，一个按钮，所有管道全部生成。

8、三维显示—生动形象我们可以从直观的三维角度把握各个构件细节。

便于检查疏漏，宏观把控。

三、经典功能：1、表格输入——表格绘图一体化绘图界面下方可调入表格输入，边看图边录入，完全符合算量习惯。

2、做法——自动套用释放手工选择，根据属性规格，清单项竟能自动套用。

3、消防管道——自动识别一次性识别整层所有消防管道，根据计算规则，智能匹配管道规格。

4、记录管理—过程记录工程变更、待定答疑随时记录，随时查看。

5、做法—集中套取表格绘图计算项全部汇集于此，做法套取居然一气呵成。

6、CAD——调整灵活绘图区域比例，图纸关键字清晰定位，文字内容批量替换，CAD 图块快速分解。

7、一键识别——我的【智慧管家】不同构件类型、不同属性规格的设备，一键，就能全部识别。

8、给排水管道——自动识别一次性识别给排水工程一条回路上的所有管道。

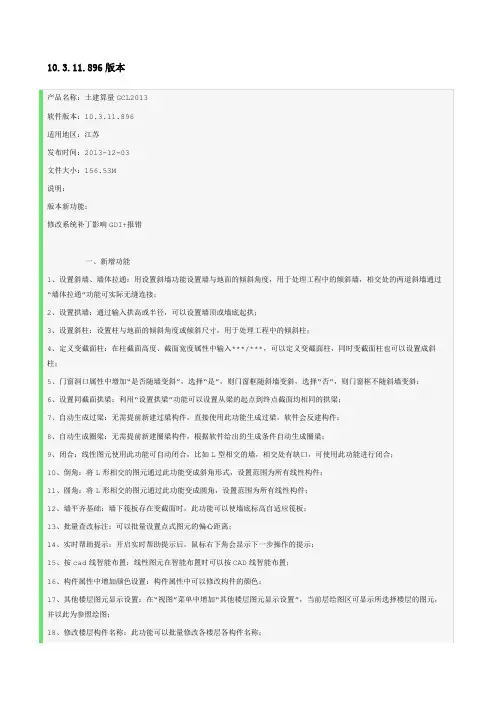

10.3.11.896版本产品名称：土建算量GCL2013软件版本：10.3.11.896适用地区：江苏发布时间：2013-12-03文件大小：156.53M说明：版本新功能：修改系统补丁影响GDI+报错一、新增功能1、设置斜墙、墙体拉通：用设置斜墙功能设置墙与地面的倾斜角度，用于处理工程中的倾斜墙，相交处的两道斜墙通过“墙体拉通”功能可实际无缝连接；2、设置拱墙：通过输入拱高或半径，可以设置墙顶或墙底起拱；3、设置斜柱：设置柱与地面的倾斜角度或倾斜尺寸，用于处理工程中的倾斜柱；4、定义变截面柱：在柱截面高度、截面宽度属性中输入***/***，可以定义变截面柱，同时变截面柱也可以设置成斜柱；5、门窗洞口属性中增加“是否随墙变斜”，选择“是”，则门窗框随斜墙变斜，选择“否”，则门窗框不随斜墙变斜；6、设置同截面拱梁：利用“设置拱梁”功能可以设置从梁的起点到终点截面均相同的拱梁；7、自动生成过梁：无需提前新建过梁构件，直接使用此功能生成过梁，软件会反建构件；8、自动生成圈梁：无需提前新建圈梁构件，根据软件给出的生成条件自动生成圈梁；9、闭合：线性图元使用此功能可自动闭合，比如L型相交的墙，相交处有缺口，可使用此功能进行闭合；10、倒角：将L形相交的图元通过此功能变成斜角形式，设置范围为所有线性构件；11、圆角：将L形相交的图元通过此功能变成圆角，设置范围为所有线性构件；12、墙平齐基础：墙下筏板存在变截面时，此功能可以使墙底标高自适应筏板；13、批量查改标注：可以批量设置点式图元的偏心距离；14、实时帮助提示：开启实时帮助提示后，鼠标右下角会显示下一步操作的提示；15、按cad线智能布置：线性图元在智能布置时可以按CAD线智能布置；16、构件属性中增加颜色设置：构件属性中可以修改构件的颜色；17、其他楼层图元显示设置：在“视图”菜单中增加“其他楼层图元显示设置”，当前层绘图区可显示所选择楼层的图元，并以此为参照绘图；18、修改楼层构件名称：此功能可以批量修改各楼层各构件名称；19、纯做法模式下增加“自动套用做法”。

你好：只要学习最新版本（ggj2013，gcl2013）就行了，08和09自然就会了，新版本比老版本多了许多的功能；如下：GCL2008与GCL2013的区别：GCL2013新增功能1、设置斜墙、墙体拉通：用设置斜墙功能设置墙与地面的倾斜角度，用于处理工程中的倾斜墙，相交处的两道斜墙通过“墙体拉通”功能可实际无缝连接；2、设置拱墙：通过输入拱高或半径，可以设置墙顶或墙底起拱；3、设置斜柱：设置柱与地面的倾斜角度或倾斜尺寸，用于处理工程中的倾斜柱；4、定义变截面柱：在柱截面高度、截面宽度属性中输入***/***，可以定义变截面柱，同时变截面柱也可以设置成斜柱；5、门窗洞口属性中增加“是否随墙变斜”，选择“是”，则门窗框随斜墙变斜，选择“否”，则门窗框不随斜墙变斜；6、设置同截面拱梁：利用“设置拱梁”功能可以设置从梁的起点到终点截面均相同的拱梁；7、自动生成过梁：无需提前新建过梁构件，直接使用此功能生成过梁，软件会反建构件；8、自动生成圈梁：无需提前新建圈梁构件，根据软件给出的生成条件自动生成圈梁；9、闭合：线性图元使用此功能可自动闭合，比如L型相交的墙，相交处有缺口，可使用此功能进行闭合；10、倒角：将L形相交的图元通过此功能变成斜角形式，设置范围为所有线性构件；11、圆角：将L形相交的图元通过此功能变成圆角，设置范围为所有线性构件；12、墙平齐基础：墙下筏板存在变截面时，此功能可以使墙底标高自适应筏板；13、批量查改标注：可以批量设置点式图元的偏心距离；14、实时帮助提示：开启实时帮助提示后，鼠标右下角会显示下一步操作的提示；15、按cad线智能布置：线性图元在智能布置时可以按CAD线智能布置；16、构件属性中增加颜色设置：构件属性中可以修改构件的颜色；17、其他楼层图元显示设置：在“视图”菜单中增加“其他楼层图元显示设置”，当前层绘图区可显示所选择楼层的图元，并以此为参照绘图；18、修改楼层构件名称：此功能可以批量修改各楼层各构件名称；19、纯做法模式下增加“自动套用做法”。

最近刚刚晓得广联达土建算量软件GCL2013还是比较早的，据说增加了很多不少良好的功能，CAD导图也更加易用了，所以一直很想体验。

国庆节后终于拿到了GCL2013，然后迫不及待的尝试了第一个工程。

那么现在就和大家分享一下我的应用感受吧！这个工程软件是一个带商业配套的住宅小区，由地下室、1#楼2#楼、农贸市场及辅助用房组成，属于框剪结构，总建筑面积27700多㎡，地下一层，地上17层，另加机房层（如下图所示）。

这个工程以往用GCL2008也做过，当时最头疼的有几个地方：一是工程大，图纸多，设计院给的CAD图都是按楼栋号的，一个CAD文件里有十几种，甚至几十张CAD 图，图纸分割需要不少时间；二是工程不是一天做完的，过程中还不断受其他事情的滋扰，接着做的时候，往往总要回忆前面做到哪里了，特别是工程关了以后再重新打开时，还要重新导入CAD图纸，之前已经提取过的还要再次提取，浪费不少时间；三是因为工程有地下室，地上部分是农贸市场、住宅楼，需要上下楼层对齐才能保证工程算得准，以前都是用地下室的CAD图定位，每次定位后，还得将CAD图清理掉，也觉得麻烦；四是复核工程量，以往要么整个工程一起汇总，要么几层或一层单独汇总，汇总花的时间不少，修改了一点点东西，都要等十几分钟，甚至几个小时才能得出修改后的工程量。

那么用GCL2013做工程，还存在这些问题吗？我们一起来看看。

GCL2013新增了【图纸管理】功能，直接将CAD文件导入软件后，就可以在软件中很方便的自动分割CAD图了。

因为图纸设计的不是很规范，所以我使用的是【手动分割】图纸，直接在绘图区中框选一张张CAD图，然后可以用鼠标点击抓取图纸上的图纸名称即可完成一张CAD图的分割，而且软件自动将其与楼层建立关联关系，同时自动确认我将识别哪类构件，图纸与楼层、构件的关系非常清晰。

在使用过程中，我要识别哪层的哪类构件，只需双击“图纸管理”目录中的CAD图纸名称，即可马上定位到该楼层该构件类型的CAD识别界面下，非常的方便！使用【图纸管理】，还有一个好处，就是我不用担心过程中，因为要中断绘制而将当前工程关闭后，再次打开工程时还花时间回忆前面所做的进度，重新导图、提取相关的构件边线、标识等问题。
