保护用电压互感器二次接线方式的探讨【摘要】与传统的保护用电压互感器在接线方式上相比，二次绕组中性线和三次绕组的零线常常从开关场共用一根导线引入控制室接地。
对这种接线，原电力部在相关的事故通报和规程中都明确规定二次回路和三次回路必须相互独立。
本文将从基于电压互感器二、三次绕组线路保护装置电压采集电路的等效电路，通过对等效电路的分析，论述了对于电压互感器二次绕组中性线和三次绕组零线共线的接线方式，在人为或自然原因导致公用N线断线时，零序方向保护存在误动或保护灵敏度降低的可能性。
且以4PT抗阻很高的接线方式为例证进行简单分析。
【关键词】保护用电压互感器，二次接线方式，探究前言变电站扩建工程中，同一电压等级母线，新上电压互感器具有二个主二次绕组(一个用于测量、保护，一个用于计量)，而站内原有电压互感器仅一个主二次绕组(测量、保护和计量公用)，常规母线电压并列回路无法实现站内电压互感器具有一个主二次绕组和二个主二次绕组的母线电压回路的并列。
本改进措施，通过对母线电压并列条件的分析，增加并列条件，使用一个闭锁继电器，成功地解决了这一问题，并广泛应用于存在同类型问题的变电站扩建工程中．指出了几种常见消谐方式的机理，进而重点分析了4TP接入防止铁磁谐振过电压发生的机理，明确了4PT消谐的有效性。
通过对几种常见的4PT消谐的二次接线方式的分析，指出了它们反应单相接地和PT断线等异常情况的灵敏度，分别指出了各种接线方式的优缺点及运行中的一些注意事项，为以后整改及优化提供一定的依据。
对于第四只”的接入，建议采用4PT阻抗甚高的改进型接线方式保护用电压互感器二次接线方式的等效电路图解1.伴随着我国电力事业的发展，我国的电压互感保护技术不断取得突破，在我国的电力系统中，接线方式目前为止，一般是认为是有两种，这种接线方式的分类，主要是根据三次绕组的接地情况，可以分为极性端接地和极性端不接地。
在二次回路保护装置可以再电压回路接线图中得出。
互感器二次短接的方法
互感器二次短接的方法有两种：短路块法和试验端子短接法。
使用短路块法时，首先需要检查线路上是否有电压，并将所有隔离开关打开。
选用相应的短路块，将短路块的接线端子连接到CT的二次侧的两个端子上。
确保接线牢固可靠，无任何松动和短路现象。
处理完毕后，关闭所有隔离开关，并检查线路是否正常，确保没有故障。
在试验端子短接法中，应使用良好的短接线，并按图纸进行。
短接时如果发现火花，说明短接有效，故障点在短接点以下的回路中，可进一步查找。
如果没有火花，短接无效，故障点可能在短路点以前的回路中，可以逐点向前变换短接点，缩小范围。
请注意，这两种方法都需要专业知识和技能，操作时应谨慎行事，并遵循相关的安全规程。
如果不确定如何进行操作，请寻求专业人员的帮助或指导。
电压互感器的二次回路接线分析电压互感器的二次回路接线分析摘要：本文主要以电流回路、电压回路和备自投逻辑回路为重点，分析扩大内桥变电站电气二次回路，最终实现变电站稳定运行和供电可靠的目的。
关键词：变电站扩大内桥接线电流回路电压回路中图分类号：TM411文献标识码： A1分析电流回路扩大内桥接线的电流回路主要涉及主变压器保护的差动电流回路的配置问题。
高压侧的差动电流回路有2种配置:一种是配置在高压侧开关CT;另一种是配置在主变压器高压侧套管CT。
变压器差动保护的范围是构成变压器差动保护电流互感器之间的电气设备以及连接这些设备的导线。
差动保护来自开关间隔的电流绕组，能获得较大的保护范围;而来自主变压器的高压侧套管只反映变压器的内部故障，通过启动跳闸继电器，同样可以在故障出现时跳开断路器切除电源。
由于差动保护对保护区外故障不会动作，对保护区内故障可以瞬时动作，因此差动保护来自开关间隔的电流绕组时保护范围更大，且可与其他主变压器的差动保护相交叉，达到消除保护死区的效果。
扩大内桥接线变电站的中间变压器，高压侧差动保护的电流互感器配置如图1所示。
图1主变电压器高压侧差动保护的电流互感器配置示意图在配置好电流互感器的保护绕组后，还要根据功率的方向(即互感器一次端Pl的指向)来确定二次绕组的sl端接人保护装置是电流极性端还是非电流极性端。
当线路I、内桥I和内桥n的电流互感器P1靠近断路器侧时，线路I、内桥I电流互感器的矛主变压器差动保护绕组Sl端应接人保护装置的非电流极性端，内桥n电流互感器的2#主变压器差动保护绕组Sl端应接人保护装置的电流极性端。
差动保护是反映被保护元件(或区域)多侧电流差而动作的保护装置。
差动保护是保护变压器的内部短路故障，电流互感器安装在变压器的各侧，在正常运行或外部发生短路时，流人差动继电器的电流为不平衡电流，在适当选择各侧电流互感器的变压比和接线方式的条件下，该不平衡电流值很小，并小于差动保护的动作电流，故保护装置不动作;在变压器内部发生短路时，流人继电器的电流大于差动保护的动作电流，差动保护动作于跳闸。

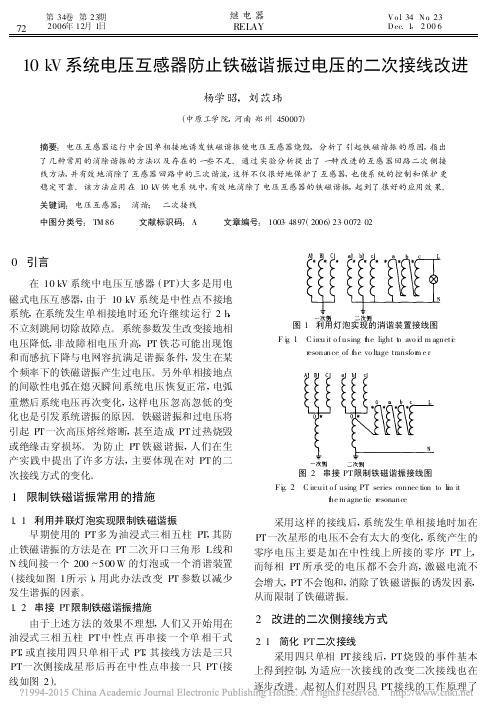

10k V系统电压互感器防止铁磁谐振过电压的二次接线改进杨学昭,刘苡玮(中原工学院,河南郑州450007)摘要:电压互感器运行中会因单相接地诱发铁磁谐振使电压互感器烧毁,分析了引起铁磁谐振的原因,指出了几种常用的消除谐振的方法以及存在的一些不足。
通过实验分析提出了一种改进的互感器回路二次侧接线方法,并有效地消除了互感器回路中的三次谐波,这样不仅很好地保护了互感器,也使系统的控制和保护更稳定可靠。
该方法应用在10k V供电系统中,有效地消除了电压互感器的铁磁谐振,起到了很好的应用效果。
关键词:电压互感器; 消谐; 二次接线中图分类号:TM86 文献标识码:A 文章编号:1003-4897(2006)23-0072-020 引言在10kV系统中电压互感器(PT)大多是用电磁式电压互感器,由于10kV系统是中性点不接地系统,在系统发生单相接地时还允许继续运行2h,不立刻跳闸切除故障点。
系统参数发生改变接地相电压降低,非故障相电压升高,PT铁芯可能出现饱和而感抗下降与电网容抗满足谐振条件,发生在某个频率下的铁磁谐振产生过电压。
另外单相接地点的间歇性电弧在熄灭瞬间系统电压恢复正常,电弧重燃后系统电压再次变化,这样电压忽高忽低的变化也是引发系统谐振的原因。
铁磁谐振和过电压将引起PT一次高压熔丝熔断,甚至造成PT过热烧毁或绝缘击穿损坏。
为防止PT铁磁谐振,人们在生产实践中提出了许多方法,主要体现在对PT的二次接线方式的变化。
1 限制铁磁谐振常用的措施1.1 利用并联灯泡实现限制铁磁谐振早期使用的PT多为油浸式三相五柱PT,其防止铁磁谐振的方法是在PT二次开口三角形L线和N线间接一个200～500W的灯泡或一个消谐装置(接线如图1所示),用此办法改变PT参数以减少发生谐振的因素。
1.2 串接PT限制铁磁谐振措施由于上述方法的效果不理想,人们又开始用在油浸式三相五柱PT中性点再串接一个单相干式PT,或直接用四只单相干式PT,其接线方法是三只PT一次侧接成星形后再在中性点串接一只PT(接线如图2)。
电压互感器的接线方法和注意事项电压互感器和变压器类似，是用来变换线路上的电压的仪器。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，大也不超过一千伏安。
这里我们将会介绍电压互感器的接线方法和注意事项。
一、电压互感器接线方法1、单相接线常用于大接地电流系统判线路无压或同期，可以接任何一相，但另一判据要用母线电压的对应相。
2、接于两相电压间的一只电压互感器，主要用于小电流接地系统判线路无压或同期，因为小接地电流系统允许单相接地，如果只用一只单相对地的电压互感器，如果电压互感器正好在接地相时，该相测得对地电压为零，则无法检定线路是否却以无压，如果错判则可能造成非同期合闸。
3、V/V接线主要用于小接地电流系统的母线电压测量，它只要两只接于线电压的电压互感器就能完成三相电压的测量，节约投资。
但该接线无法测量系统的零序电压。
4、星形接线和三角接线应用多，常用于母线测量三相电压和零序电压。
5、中性点安装有消弧电压互感器的星形接线。
在电流接地系统，当单相接地时允许继续运行2h，非接地相的电压上升为线电压。
6、用以检定同期或线路无压的线路电压互感器采用电容型或电压抽取装置。
二、电压互感器的注意事项1、电压互感器二次回路中的工作阻抗不得太小，以避免超负载运行。
2、电压互感器在投入运行前要按照规程规定的项目进行试验检查。
例如，测极性、连接组别、摇绝缘、核相序等。
3、电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
4、接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
电压互感器的二次回路核相及接线摘要:针对电压互感器二次回路现场安装、维护采用的方法和遇到的问题,列出了核相的方法和数据,以及零序电压互感器二次回路的接线注意事项,为今年后的工作提高可靠保障。
关键词:电压互感器二次回路核相开口三角在电力系统中,新变电站投运后、旧站改造、扩建后、两个系统并网前,电压互感器的二次回路都要进行电压量、相序的测试,即所谓的核相试验。
本文着重介绍110kV及以下变电站常见的电压互感器的二次回路绕组接线方式、核相方法以及零序电压互感器的安装注意问题。
1 常见的电压互感器二次回路接线方式1.1 三TV接线方式此接线方式常用来测量母线三相电压及零序电压。
其中星形接线的电压互感器变比一般为,三角形接线的电压互感器变比在110kV及以下的系统中为。
对于三角形接线的电压互感器二次绕组因正常运行时无电压,其引出线不能装设空气开关和熔断器。
1.2 四TV接线方式此接线方式多用于110kV及以下的小电流接地系统,电压互感器的中性点通过消谐互感器接地,中性点互感器变比为10/0.1,星形互感器变比仍为。
发生单相接地故障时,电压互感器电压不超过其正常运行值,三相绕组上承受的仍然为相电压,能起到消谐作用。
2 电压互感器二次回路常用的核相方法由于110kV及以下变电站的接线方式比较简单,大多数都采用内桥接线方式,因此核相方法比较单一,常用的有以下两种方法。
2.1 使用同一电压等级两段母线上的TV进行核相首先将需要进行核相的两个电源送至两端母线TV上,先用电压相序表分别测量两端母线电压是否为顺时针旋转的正相序,然后用万用表分别测量各段电压互感器低压侧A、B、C三相电压、线电压数值首否正确,再测量两段TV低压侧三相间的电压值和开口三角电压值。
正常情况下,同名相电压差基本上为零,异名相电压差为100V左右,开口三角电压也为零,则证明两个电源可以并列运行。
2.2 使用站内变压器高低压侧两组母线TV进行核相此种核相主要是为了验证电压互感器的接线正确性。
电压互感器二次回路一、电压互感器的概述电压互感器（Voltage Transformer，VT）是一种用于变压器、继电器、计量仪表等电力系统中的测量和保护设备。
其作用是将高电压转换为低电压，以便于测量和保护。
在电力系统中，一般采用220V或110V的交流电作为二次侧输出。
二、电压互感器二次回路的组成1. 二次回路的基本组成电压互感器二次回路通常由三个部分组成：二次绕组、导线和负载。
其中，二次绕组是将高压转换为低压的核心部件；导线则将低压信号传输到负载端；负载则是接收并处理低压信号的设备。
2. 二次回路中的额外元件除了基本组成外，有时还需要在二次回路中加入其他元件以满足特定需求。
例如，为了提高信号质量和稳定性，可以在导线上加装屏蔽层；为了防止过流过载等异常情况对设备造成损害，可以添加保护装置。
三、电压互感器二次回路的工作原理1. 传递高压信号电压互感器的一次绕组接收高电压信号，通过磁耦合作用将其转换为低电压信号输出到二次绕组。
二次绕组中的导线将低电压信号传输到负载端。
2. 保证安全性由于电压互感器输出的是较低电压，因此可以保证人身安全。
同时，二次回路中也会加入保护装置以防止设备受到损害。
3. 提高测量精度电压互感器能够精确地将高电压信号转换为低电压信号，从而提高了测量精度。
此外，加装屏蔽层等额外元件也有助于提高信号质量和稳定性。
四、常见问题及解决方法1. 二次回路接线错误若二次回路接线错误，可能会出现测量误差、设备损坏等问题。
此时应及时检查并更正接线错误。
2. 二次回路短路若二次回路发生短路，可能会导致设备过载、损坏等问题。
此时应及时排除短路故障，并加装保护装置以防止类似问题再次发生。
3. 二次回路信号质量下降若二次回路信号质量下降，可能会影响测量精度。
此时可以考虑加装屏蔽层、更换导线等方式来提高信号质量。
五、总结电压互感器二次回路是电力系统中重要的测量和保护设备之一，其作用是将高电压转换为低电压，以便于测量和保护。
电压互感器VV接法二次三相通的一、电压互感器(Voltage Transformer)简介电压互感器，又称电压互感器或电压互感器，是一种将高压系统的电压降到安全、便于测量的电压互感器。
它是电气系统中常用的一种电气测量设备，用于变换电压，将高压电器的电压降低到特定值，便于测量仪表或继电保护装置使用。
在电力系统中，电压互感器的作用是十分重要的，它直接关系到电力系统的安全和稳定运行。
二、电压互感器的VV接法在电力系统中，电压互感器的接线方式有很多种，其中比较常用的一种是VV接法。
VV接法是指将两台电压互感器的二次绕组分别接到两台继电保护装置的绕组上，即一台电压互感器的高压侧接到继电保护装置的A相绕组，另一台电压互感器的高压侧接到继电保护装置的C 相绕组，这样可以使得继电保护装置在三相不平衡时仍能正常工作，保证电力系统的安全和稳定运行。
VV接法可以有效地提高继电保护装置的鲁棒性，保证在系统故障发生时，继电保护装置能够及时准确地动作，保护系统设备，避免事故扩大，确保电网的安全稳定运行。
三、电压互感器的二次三相通另外，对于三相系统来说，电压互感器的二次侧一般是三相通的，即三相电压互感器的二次绕组之间是三相对称的，这样可以保证测量的准确性，同时也能够满足三相继电保护装置的要求，保证系统的安全可靠运行。
电压互感器的二次三相通也使得继电保护装置可以全面、准确地获取系统的电压信息，为继电保护装置的运行提供了可靠的数据支持。
四、电压互感器VV接法二次三相通在实际工程中的应用在实际的电力系统工程中，电压互感器VV接法和二次三相通都是非常重要的，它们可以保证继电保护装置在各种异常工作条件下仍能正常、稳定地运行，为电力系统提供了可靠的安全保护。
值得注意的是，在应用过程中，电压互感器的VV接法和二次三相通也需要根据具体的系统结构和工作要求进行合理的选择和设计，以保证系统的可靠性和安全性。
五、个人观点和理解作为电力系统中的重要组成部分，电压互感器的VV接法和二次三相通对于电力系统的安全和稳定运行有着重要的影响。
27.5 kV 电压互感器二次接线方法新方案伴随科学技术发展, 新技术、设备和工艺在电气化铁道上不停得到广泛应用, 牵引变电所二次设备也是这么, 淘汰了电磁式保护, 利用了微机保护设备, 部分新建变电所还采取了优异综合自动化技术。
不过牵引变电所采取27.5 kV 电压互感器原、次边接线方法却没有大改善, 时有引发电压互感器二次接线回路运行不正常, 甚至造成事故。
在此结合襄渝线牵引变电所电压互感器二次接线存在问题作一分析, 并提出处理方案。
一、二次接线存在问题及原因分析襄渝线年完成电气化扩能改造投入运行后, 年9 月12 日16: 18, A 牵引变电所27.5 kV YMb 小母线失压, 使4YH 端子箱内B61接地造成4YH、6YH 高压保险熔断; 年3 月31 日22: 15, B 牵引变电所27.5 kV YMa 小母线失压, 使A611 接地造成3YH 高压保险熔断, 5YH低压保险熔断; 年9 月15 日10: 27, C 牵引变电所27.5 kVYMa 小母线失压, 2#B 低压开启过流保护误动作, 使A611 接地造成3YH、5YH 低压保险熔断, 影响行车29 min, 造成牵引供电网事故27.5 kV 一次接线4 个电压互感器分成2 组3YH、4YH 和5YH、6YH, 电压互感器二次小母线也分为2 段。
因为牵引变电所牵引变压器是一主一备运行方法, 这么就势必需求2段27.5 kV高压母线在任何情况下都必需经过#、隔离开关母线联络开关投入运行, 2 段27.5 kV电压互感器小母线才能经过#、#隔离开关辅助开关G5、G6 带电。
针对以上所述发生事故, 其原因分析以下:（1）因为G5、G6 一直处于闭合状态, 当任一台电压互感器二次回路出现故障, 如3YH A611 接地, 将造成3YH、5YH 同时发生接地故障使小母线失压, 馈线阻抗保护和主变压器低压开启过流保护失去交流电压, 而引发保护误动。
