10kv空气绝缘型sf6环网柜(带故障指示器)朝阳

SF6绝缘共箱充气式环网柜运行、操作规程一、五条安全原则：1、停电隔离断开准备工作的环网柜的区间所有电源。

2、确保未投入的开关不被误操作在退出运行的间隔上明确的指示：⏹被隔离设备⏹隔离的原因⏹操作人确保开关设备在正确的工作状态避免误操作。

3、验电检查并确认需操作设备没有高压电！4、接地操作通过接地开关接地；5、与两侧的其它带电元件隔离确认环网柜需操作区域与其它带电部分完全隔离。

如不遵循以上安全原则将会产生严重后果：危险的高电压可导致人员伤害；开关设备重要功能的损坏；无法进行专门的维护和服务；二、安装前验收试验：验收试验项目⏹根据订货资料查对箱内安装的电气元件型号、规格是否相符；⏹检查紧固件是否松动，发现有松动的，应立即拧紧；⏹检查母线连接处接触是否严密，如有接触不良，应进行检修；⏹主回路电阻测量：测量各相电阻值，应不超过规定值，可采用直流降压法测量，通以100A直流电流，测其电压降；⏹绝缘电阻检查：用2500V摇表测量，其值应不小于10MΩ；⏹耐压试验:▪不带电缆时，工频耐压35kv,一分钟；▪带电缆时，直流耐压试验，负极性，15分钟，36kv；▪在工频耐压时可对带电显示器的发光情况进行检查。

当交流电压升至5kv时，指示灯起晕发光；当电压升至10kv时，灯光明亮可见（有时是闪耀式的）。

在工频耐压试验电压高于10kv和直流耐压试验时，带电指示器上如有核相孔，应将带电显示器的核相孔短接并接地，防止带电显示器烧坏。

三、安装：§3.1 运输及装卸请注意安全提示并遵循防止意外事故发生的相关规定！请注意环网柜不可侧放运输！在起吊和运输时，使用的起重机械和运输设备的负荷能力应有足够的裕度。

在运输和卸货的过程中需用起重设备或叉车。

安装时必须使用足够安全的设备并通过环网柜底座两侧的专用起吊螺钉进行吊装。

两侧缆索长度应相同，且夹角不得大于90°。

请测试重心。

卸货之后，及时开箱检查：检查环网柜及配件是否遭到损坏；根据发货清单检查附件、技术文件是否齐全；检查压力表指针应在绿色区域内。

广东电网公司佛山供电局配网10kV共箱式SF6环网柜订货技术条件书二00五年六月目录1.范围 (32. 应遵循的主要标准 (33. 主要技术条件 (33.1环境条件 (33.2工程条件 (43.3 设备的主要参数 (43.4 技术要求 (53.5 零配件要求 (74.监督制造 (75.试验 (85.1 型式试验项目 (85.2 出厂试验项目 (95.3 现场验收试验项目 (96. 包装、运输 (96.1包装 (96.2 运输 (107.供货范围 (118.中标厂商应提供的技术文件 (118.1厂商投标时应提供的图纸 (118.2 供方交货时应提供的技术文件和图纸 (119. 主件选用厂商范围 (1210. 附表 (121. 范围本技术条件适用于佛山供电局10kV配网工程对10kV共箱式SF6环网柜的招标通用订货,是相关设备通用订货合同的技术条款。

2.应遵循的主要标准供方应遵循最新版本的国家标准(GB、电力行业标准(DL和国际单位制(SI。

如果供方有自已的标准或规范,应提供标准代号及其有关内容,并须经需方同意后方可采用,但原则上采用更高要求的标准。

供方提供的产品应满足本技术条件书规定的技术参数和要求以及如下的专用标准:DL/T791-2001 《户内交流充气式开关柜选用导则》GB 16926-1997 《交流高压负荷开关—熔断器组合电器》GB 3804-2004 《3.6kV~40.5kV高压交流负荷开关》GB 3906-1991 《3-35kV交流金属封闭开关设备》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》IEC 420:1990 《高压交流负荷开关—熔断器的组合电器》DL/T 593-1996 《高压开关设备的共用订货技术导则》IEC 298-1990 《1kV以上52kV及以下交流金属封闭开关设备和控制设备》DL/T 404-1997 《户内交流高压开关柜订货技术条件》3. 主要技术条件3.1 环境条件3.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃最热月平均温度: 35℃最低温度: -10℃最大日温差: 25K3.1.2 海拔高度: ≤1000m3.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa3.1.4 地震烈度:8度3.1.5 污秽等级:Ⅲ级3.1.6安装场所:户内3.2 工程条件3.2.1 系统概况a. 系统额定电压:12kVb. 系统额定频率:50Hzc. 系统中性点接地方式:不接地、消弧线圈接地和小电阻接地。

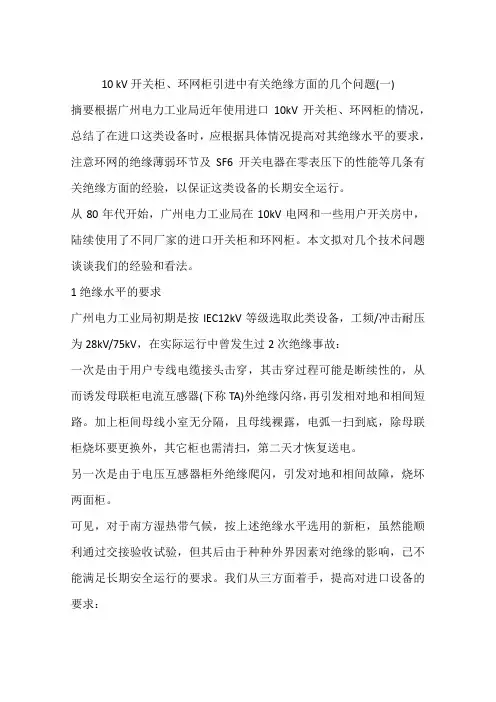

10 kV开关柜、环网柜引进中有关绝缘方面的几个问题(一)摘要根据广州电力工业局近年使用进口10kV开关柜、环网柜的情况，总结了在进口这类设备时，应根据具体情况提高对其绝缘水平的要求，注意环网的绝缘薄弱环节及SF6开关电器在零表压下的性能等几条有关绝缘方面的经验，以保证这类设备的长期安全运行。

从80年代开始，广州电力工业局在10kV电网和一些用户开关房中，陆续使用了不同厂家的进口开关柜和环网柜。

本文拟对几个技术问题谈谈我们的经验和看法。

1绝缘水平的要求广州电力工业局初期是按IEC12kV等级选取此类设备，工频/冲击耐压为28kV/75kV，在实际运行中曾发生过2次绝缘事故：一次是由于用户专线电缆接头击穿，其击穿过程可能是断续性的，从而诱发母联柜电流互感器(下称TA)外绝缘闪络，再引发相对地和相间短路。

加上柜间母线小室无分隔，且母线裸露，电弧一扫到底，除母联柜烧坏要更换外，其它柜也需清扫，第二天才恢复送电。

另一次是由于电压互感器柜外绝缘爬闪，引发对地和相间故障，烧坏两面柜。

可见，对于南方湿热带气候，按上述绝缘水平选用的新柜，虽然能顺利通过交接验收试验，但其后由于种种外界因素对绝缘的影响，已不能满足长期安全运行的要求。

我们从三方面着手，提高对进口设备的要求：a)不再选用IEC12kV档，改用IEC17.5kV档，其工频/冲击耐压为38kV/75kV或95kV。

为了和国内订货的要求(42kV/75kV)大致持平，要求在现场验收试验时仍按38kV(100%)取值。

b)要求母线室使用全绝缘母线(包裹层不允许用PVC材料)，各柜一次导电体对地和相间的空气净距要求达到125mm及以上。

c)要求有机绝缘材料爬距达到230mm，瓷件达到210mm，而且明确提出应符合要求的重点部位，即母线支持绝缘子，灭弧室动触头拉杆绝缘子，电压互感器出线套管，静隔离插头支持套管，断路器极支座绝缘子和出线绝缘子，接地刀静触头支座绝缘子等7处，会谈中和厂家逐处落实。

配网 10kV环网柜常见问题分析摘要：伴随着社会的快速发展，电力供应和电力设备已经成为人们生活中的重要内容之一。

而环网供电的方式具有经济可靠的特点，因此成为配电网络电缆化的首要选择形式，环网柜能否正常运行直接影响着居民生活的供电质量。

因此能否保证在网柜出现问题时快速进行清障维修直接影响着居民的正常用电。

基于此，本文主要探讨在配网10kv环网柜使用过程中经常出现的问题以及问题的解决策略，以期为环网柜的有效应用提供一定参考。

关键词：环网柜；常见问题；故障分析；解决策略10kv环网柜具有全封闭、绝缘性好、便于安装和维修的特点，伴随着城乡用电量的增加，如何确保环网柜安全、稳定的在供电系统当中运行成为当前的重点关注问题。

为此电力维修人员需要在工作中尽可能查找影响环网柜正常供电的原因，结合原因提出解决问题的措施，尽可能降低环网柜在运行过程中的故障发生率，尽可能打造一个安全稳定的供电系统，保证人们的正常生活和工作用电。

110kV环网柜的种类和特点1.1环网柜分类环网柜是一个有钢板金属柜体做成的拼装间隔式的环网供电单元设备，设备本身的结构简单，价格低、体积小，能够有效保证供电安全。

通常会根据其使用场景的差异和内部技术的差异分为不同类型。

从绝缘类型上进行分类，一类是采用空气绝缘方式的环网柜，一类是在柜体内部填充SF6气体形成绝缘效果的环网柜，一类是半绝缘柜，这类柜体只有开关被SF6气体包裹，其他设备完全暴露在空气之中，价格方面更加经济实惠。

环网柜能够在出现问题时及时断开工作的变压器和故障电流，保护电力系统，避免电能的浪费，增强用电安全。

从运行环境和工作地点进行分类，可以分为户外环网柜和室内环网柜两类；从环网功能入手进行分类，可以分为进线环网柜、出线环网柜和联络环网柜三类；从开关设备入手可分为负荷开关柜、断路器柜、电缆连接柜、高压计量柜等[1]。

1.2环网柜特点环网柜根据类型不同，可以做到整体密封，适应野外环境，保证供电安全、稳定，操作人员在日常维护和故障排除过程中，可以通过肉眼观察的方式准确确认开关分合位置，避免出现内部漏电情况对维修人员的生命安全造成威胁。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6 绝缘的负荷开关为SF6 式，由于SF6 气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

具有负荷开关分闸脱扣功能：在熔断器组合柜中，当任 一相熔断器熔断后，其撞击器应使负荷开关可靠分闸， 此时即不能对负荷开关进行合闸操作，也不能使其保持 在合闸位置。查明原因，更换熔断器，恢复操作功能
电动操作机构：在原手动操作机构的基础上加装一套电 动机及附件，即可扩展为电动操作机构。
电动操作时严禁把操作手柄插入操作孔中，否则将无法 实现电动操作（有相关的联锁存在）。接地开关只能手 动操作，无电动操作方式。
六氟化硫电解会产生有毒气体，并且是一种温室效应气体，地球的温 暖化系数GWP：SF6气体分子是CO2的24000倍，SF6气体可以存在大 气中3200年以上。
此文件为公司机密文件，未经公司许可不得用于任何第三方使用!
二、CVSER系列环网柜概述
安徽驰纬电气有限公司结合多年设计与制造经验，采用国际先进技术，采用计算机模拟辅助设计 开发出新型SF6气体绝缘中压开关设备—CVSER-12系列环网开关柜。 CVSER-12型全封闭SF6 绝缘环网单元（简称环网柜）是一种全密封的供电单元，所有带电部件及 开关全密封在一个不锈钢的壳体内，壳体内充有一定压力的SF6气体。整个开关装置不受外部环 境影响，确保运行可靠性和人身安全性，并且实现了免维护。环网单元分户内和户外型。户外型 是将户内型环网单元再密闭在一个金属外壳内构成的多路供电环网柜。环网柜适用于12kV、50Hz 的三相交流配电系统，用于环网供电或终端供电。 环网柜可安装在工矿企业、住宅小区、学校、公园等的配电系统，也可装入紧凑式型箱式变电站 中，用于配电变压器的控制和保护。户内、户外型环网柜均可实现配网自动化。
此文件为公司机密文件，未经公司许可不得用于任何第三方使用!
三、CVSER-12环网柜技术参数
技术参数
正常使用环境条件

10kV配电环网柜详解一、环网柜概述1.1什么是环网柜？环网柜是一套将高压开关设备安装在钢板金属柜内或制成组装式间隔环网柜供电单元的电气设备。

其核心部分采用负载开关和熔断器，结构简单，体积小，价格低廉，可以提高电源参数和性能，改善电源.一、环网柜概述1.1什么是环网柜环网柜是一组将高压开关设备安装在钢板金属柜内或制成组装式间隔环网供电单元的电气设备。

其核心部分采用负载开关和熔断器，具有结构简单、体积小、价格低廉、电源参数和性能提高、供电安全等优点。

其实如果按开关柜分类的话，有负荷开关柜、断路器柜、GIS等。

而且没有环网柜。

环网柜是一个常规名称，原指用于环网供电的负荷开关柜。

现在经常被认为是负载开关柜的代名词，不管是用于环网供电。

比如有些线路需要封闭(俗称手拉手)，或者有可能进行负荷割接(将一条线路上的负荷切换到另一条线路上)来实现这些功能，称为环网柜。

所以环网柜是一种可以实现环网供电的交换设备，在环网供电系统中经常使用，所以俗称环网柜，也叫“室外箱式环网柜”和“交换机”。

负荷开关柜可用于环网供电、中压分界室调度和中压终端变电站供电。

不同地区的供电部门对允许负载开关和熔断器保护的变压器规格有不同的要求。

和北京一样，变压器容量不超过1000KVA，深圳可能是1600KVA。

负荷开关柜结构简单，成本低，体积小，大多可以靠墙安装。

一般只有熔断器保护，没有继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定分断电流一般小于等于630A(少数达到1700A)，变压器柜(出线柜)额定电流(熔断器)一般不大于125A，高档负荷开关转移电流可达2800A.部分负荷开关设备可配备专用真空断路器、SF6断路器或压缩空气等灭弧方法，短路分断能力接近或达到开关设备水平。

环网柜用于开关变压器的负载电流、短路电流和空载电流，以及一定距离的架空线和电缆线的充电电流，起到控制和保护的作用。

它是环网供电和终端供电的重要开关设备。

产品简介我司为了响应国家的号召，实现碳中和，推出一款绿色能源电力开关设备，简称环保柜，设备尺寸按国网标准化定制相同。

HBXGN-12环保气体绝缘环网开关设备与普通充气柜相比避免了使用SF6温室效应气体,具有设计合理、供电可靠、结构紧凑、安装方便、操作灵活、体积小性价比高等特点，该产品适用于三相交流50Hz,额定电压12kV的配电系统。

特别适用于小型二次配电站、开闭所、工矿企业、城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。

产品特点◇功能复合、一体化产品开关设备的充气壳体采用高品质的厚2.5mm不锈钢板通过激光焊接而成，保证气箱密闭可靠性，机械强度高，耐腐蚀性好，充气壳体的防护等级达到IP67;气箱装有防爆膜片，能有效防止气压过高时对人和设备造成的损害;将全部导电部件封闭在气箱当中,既能避免外界环境因素的影响，又能提高运行可靠性，使其具备免维护(或少维护)的功能，同时还能符合体积小型化要求。

开关采用三工位(隔离+接地)+真空灭弧室，该结构是目前技术最成熟的配置方式，特别适合目前电网运行维护需求。

◇环保、无污染HBXGN-12环保气体绝缘环网开关的绝缘介质是零级干燥空气(外购)或符合GB/T 8979-2008的99.99%纯N2，气体的泄露对外界环境不会造成任何影响，无需进行任何回收处理。

◇完善的机械连锁HBXGN-12环保气体绝缘环网开关设备的操作面板具有完善的五防机械连锁功能，连锁功能都在内部已配置好，操作时请按操作说明顺序操作，使用非常方便。

◇灵活的拓展化设计HBXGN-12环保气体绝缘环网开关设备为模块化设计，可以将各种模块通过专用的母线连接件，实现多样化的单元组合，较大限度的满足中国各个地方复杂多样的配电设计方案。

产品结构1.电流表2.微机综合保护装置3.容性带电指示器带电指示器显示套管是否带电，指示灯下方三个插口可用于二次核相。

带电指示器设置开关按钮，有效延长了使用寿命。

半绝缘柜、全绝缘柜10kVSF6环网柜标准技术标书10kV SF6环网柜标准技术标书编号：0210503052201306目录1 总则32 工作范畴42.1 范畴和界限 42.2 服务范畴43 应遵循的要紧标准54 ★使用条件64.1正常使用条件64.2 专门使用条件75 ★技术要求75.1 差不多参数75.2 ★设计和结构要求105.3 专业接口要求156 ★试验177 产品对环境的阻碍198 企业VI标识199 技术文件要求1910 监造、包装、运输、安装及质量保证21 10.1 监造2110.2 包装2110.3运输2210.4安装指导2210.5★质量保证2211 ★设备技术参数和性能要求响应表2312 备品备件及专用工具2512.1必备的备品备件、专用工具和仪器外表2512.2 举荐的备品备件、专用工具和仪器外表 2613 ★要紧元器件来源2614 LCC数据文件2715 ★技术差异表2816 投标方需讲明的其他咨询题2817 附表 (28)总则1.1 本招标技术文件适用于广东电网公司电网建设工程项目采购的10k V SF6环网柜（用于户内），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在有关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.5 本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

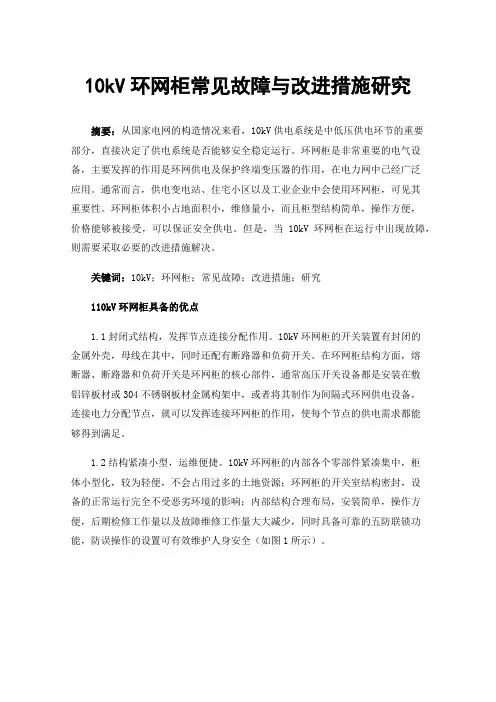

10kV环网柜常见故障与改进措施研究摘要：从国家电网的构造情况来看，10kV供电系统是中低压供电环节的重要部分，直接决定了供电系统是否能够安全稳定运行。

环网柜是非常重要的电气设备，主要发挥的作用是环网供电及保护终端变压器的作用，在电力网中已经广泛应用。

通常而言，供电变电站、住宅小区以及工业企业中会使用环网柜，可见其重要性。

环网柜体积小占地面积小，维修量小，而且柜型结构简单，操作方便，价格能够被接受，可以保证安全供电。

但是，当10kV环网柜在运行中出现故障，则需要采取必要的改进措施解决。

关键词：10kV；环网柜；常见故障；改进措施；研究110kV环网柜具备的优点1.1封闭式结构，发挥节点连接分配作用。

10kV环网柜的开关装置有封闭的金属外壳，母线在其中，同时还配有断路器和负荷开关。

在环网柜结构方面，熔断器、断路器和负荷开关是环网柜的核心部件，通常高压开关设备都是安装在敷铝锌板材或304不锈钢板材金属构架中，或者将其制作为间隔式环网供电设备，连接电力分配节点，就可以发挥连接环网柜的作用，使每个节点的供电需求都能够得到满足。

1.2结构紧凑小型，运维便捷。

10kV环网柜的内部各个零部件紧凑集中，柜体小型化，较为轻便，不会占用过多的土地资源；环网柜的开关室结构密封，设备的正常运行完全不受恶劣环境的影响；内部结构合理布局，安装简单，操作方便，后期检修工作量以及故障维修工作量大大减少，同时具备可靠的五防联锁功能，防误操作的设置可有效维护人身安全（如图1所示）。

图110kV环网柜210kV环网柜常见故障2.1气体泄露环网柜拼柜过程中母线连接存在对接问题，很有可能导致气体泄露。

使用屏蔽方法或者全绝缘方法的插拔式硅橡胶连接器扩展母线，有较高的导电和绝缘可靠性，周围环境因素不会对此产生影响。

但是，依然会在拼柜母线口对位不准、扩口与母联器不匹配等问题的影响而造成气体泄露，导致环网柜绝缘水平大幅降低，灭弧能力下降，严重时可能出现绝缘击穿或炸柜。

10 kV环网柜的常见故障和预控措施作者：罗顺熹来源：《科技与创新》2015年第01期在我国的城乡电网中，10;kV供电系统是一个重要的中低压供电节点，其稳定性直接关系到电力企业的安全供电和电力系统的稳定运行。

10;kV环网柜作为基础环网柜，具有高效、简便的优势，在城市电网中得到了越来越广泛的应用。

为了充分了解环网柜的运行情况，减少事故的发生，本文分析了环网柜运行中的常见故障，并提出了相应的预防措施。

1;;10;kV环网柜概述一般来说，配电线路运行通常采用小容量、多分段的环网开环方式，其优点在于不仅能够满足电能质量的需要，还能提高供电系统的安全、可靠性。

图1为环网线路结构，其以主线、副线环网结构为基础，利用内置开关的高压分支箱替换原有的环网柜。

图1;;主、副线带开关的环网结构1.1;;环网柜的组成环网柜作为高压开关设备，其功能在于可进行环网供电，通常被设置在钢板金属柜体之中，或者为拼装间隔式的环网供电单元，负荷开关和熔断器是其核心组成部分。

1.2;;环网柜的特点环网柜的特点主要有：①为抵御室外恶劣的运行环境，环网柜在设计之初就采用了全绝缘和全封闭的结构，以满足实际需求;②环网柜不仅体积小，而且重量轻，其原因就在于柜内所有部件排列秩序紧凑，从而有效提高了环网柜的利用率和工作效率;③与其他电气设备相比，环网柜的设计结构并不复杂，安装过程也较为简单，而且在实际运行中便于操作，安全性、可靠性较高，即使发生故障，维修也比较容易。

1.3;;环网柜的分类空气绝缘和SF6绝缘是环网柜较为常用的方式，二者主要功能一致，即皆可分合负荷电流，也能开断变压器空载电流和短路电流。

电缆线路的充电电流和一定距离的线路架空能够有效控制电力系统，确保其正常运行。

无论是环网供电，还是终端供电，环网柜的作用至关重要。

在环网柜中，其负荷开关通常为切断负荷、隔离电路、可行靠接地三工位，而SF6式、产气式和压气式负荷开关可确保三工位的实现。

环网柜故障指示器（特力康罗金玲）产品名称：环网柜故障指示器产品型号：TLKS一、概述在城市配电网系统中，电缆工程不断增加，环网柜、电缆分支箱等已越来越多的被使用。

由于电缆故障具有隐蔽性，其工作量大,实施困难,是难以想象的。

为了帮助运行人员能够迅速、快捷的查找故障，对此有必要设计一种新型的检测设备，我司深圳市特力康开发出了一款环网柜故障指示器。

二、工作原理环网柜故障指示器安装于电力电缆线路上，适用于环网柜、分支箱等电缆系统，由液晶面板型指示器和四个探头组成，用来检测接地的短路故障、负荷电流及温度，当电缆系统出现故障时就会通过液晶面板来指示，指示灯就会闪光来显示故障点。

三、技术方案12、负荷监测：线路负荷电流监测；3、温度监测：线路表皮温度监测；4、故障监测：具有识别短路、接地故障的功能；5、故障判断：检测短路故障时，线路电流突变，且待开关跳闸后方给出故障指示，无须设定动作值；6、抑制涌流：当线路送电时，指示器检测到励磁涌流，动作回路闭锁，防止故障指示器误动作；7、显示方式：面板液晶、指示灯闪光显示；8、告警指示：接地、短路报警指示；9、复位方式：延时自动复位，手动复位功能；10、自检功能：上电自检功能；11、故障远传（可选）：485总线远传。

五、结束语环网柜故障指示器的投入使用显著改善了电缆线路短路、接地故障、负荷电流及温度的问题。

它可在故障发生时，为寻找故障点减少大量时间，从而快速完成抢修工作，减少停电带来的经济损失，恢复正常供电。

特力康的这款系统的成功应用，提高了电缆线路的供电可靠性，有效提升故障巡线人员的工作效率。

特力康科技有限公司（罗小姐零⑦⑤⑤-②⑨⑤零零②⑧⑦）。

使用说明书一、概述HSM6-12型固定式交流金属封闭环网开关设备(简称环网柜)适用于额定电压12kV，额定频率为50HZ 的交流配电系统，采用压气灭弧方式的负荷开关及负荷开关-熔断器组合电器为主要元件，可构成环网供电单元终端供电，还可以按变配电站主接线要求进行任意配合。

该产品经型式试验验证，性能符合IEC62271-200《高压开关设备和控制设备.第200 部分:额定电压为1kV 以上和52kV 以下(包括52kV)的金属封闭式交流开关设备和控制设备》和GB3906《3.6kV～40.5kV 交流金属封闭开关设备及控制设备》及GB3804《3.6 kV～40.5kV高压交流负荷开关》等标准的要求，并满足二部可靠防误操作功能的要求，防护等级达到IP2X。

本产品具有体积小、重量轻、操作简便、使用安全、维护方便等特点，是城市电网建设需要的理想高压电器产品。

二、使用条件1. 海拔高度:不超过1000 m。

2. 最高环境温度 + 40 ℃3. 最低环境温度 -25 ℃4. 没有火灾，爆炸危险，严重污秽及剧烈震动的场所。

5. 安装与垂直面倾斜不超过5度。

6. 户内相对湿度：日平均值≤95%，月平均值≤90%结构特征及操作要求3.1本柜的柜体结构用钢板弯制成零（部）件，再以螺栓连接而成，其防护等级符合IP2X 的规定。

柜体上部为母线室，仪表室位于母线室前部，用钢板分隔。

柜体中部为电缆室，主母线室与电缆室之间设有隔板，对于电缆进出线柜，其柜底有可拆装的活动盖板，对于架空进出线柜，根据用户要求，其柜顶可加母线通道或遮栏架。

3.2 机械联锁达到的要求、动作原理和操作规程3.2.1 为了防止误操作，达到安全标准，本产品采用了相应的机械联锁和电气联锁，具备完善的“五防”联锁功能。

3.2.2 机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关（组合电器、真空断路器）上，通对负荷开关（组合电器、真空断路器）的加深了解，从而亦可知其五防联锁的情况。

配网10kV环网柜常见问题分析摘要： 10kv配电网的环网柜是供电系统中重要的电源和电力开关终端设备之一。

环网柜具有便于安装、易于维修和运行成本低等特点，在10kv配电网中得到了广泛应用。

但环网柜在实际安装运行中，存在着一些常见问题，了解这些常见问题及其出现的原因，对更好的维护配网10kv环网柜有着重要意义。

本文将结合笔者多年的工作实践经验，对环网柜安装和运行中存在的常见问题进行逐一分析，为更好的应用环网柜提供一定的参考。

关键词：10kv配电网；环网柜；常见问题引言10kv配电网是电力系统中的一个重要组成部分，维系着我国城乡电网中的中低压供电节点。

确保它的安全、稳定、可靠的运行，不仅直接关系到电力企业畅顺供电，也是电力系统正常运行的一个重要条件。

随着国家经济发展，城乡用电负载密度增加，对10kv配电网络的可靠性的需求越来越高，电力供应系统逐步向环网型电源供应方式发展。

在我国国民经济长期发展规划中，环网型供电技术以其独特的优势在各地城市电网系统已得到广泛应用，并逐渐在配电网系统中起重要的控制和保护作用。

下面是某市10kv配电网的事故统计表：这些数据反映出10kv配网运行的可靠性不高，因此，本文将对环网柜运行使用中的常见问题进行逐一分析，为更好的应用环网柜提供一定的参考。

1、环网柜的特点及分类环网柜，也被称为环网供电的单位，是装在钢板金属柜体内的一组高压开关设备或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器。

每个环网柜由3～5路总开关盒组成，形成灵活的连接模式，以满足不同电力分配网络节点的供电需求。

由于硬母线和电源开关装置被封装在同一个封闭的金属外壳里，使用作为灭弧和绝缘的介质，开关采用断路器或三相联动的三工位sf6气体负荷开关，高性能的弹簧结构可以实现快速分开关运作。

[1]1.1 环网柜的特点当今社会，配网10kv环网柜广泛应用于城市大型公共建筑、高层建筑、住宅小区、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜的种类
硕高电气科技有限公司
环网柜简介
环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干 线上再一路一路地通过高压开关向外配电。这样的好处是，每一个配电支路既可以同它的左侧 干线取电源，又可以由它右侧干线取电源。当左侧干线出了故障，它就从右侧干线继续得到供 电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样一来，尽管总电源是单路供
3、产气式环网柜： 产气式环网柜是利用固体产气的材料（如有机玻璃）制成灭弧元件， 开关分合电流时，在电弧的作用下，产气材料分解出气体，使电弧冷却而熄灭。具有分 合电流越大，电弧越强，分解的气体越多，灭弧效果越好。
4、压气式环网柜：压气式环网柜因采用压气式负荷开关而命名。压气式开关是利用压缩 空气吹弧，分闸时，压气活塞快速运动，将气缸内的空气压缩，当灭弧触头分离产生电 弧时，压缩气体经喷口吹向电弧，使电弧拉长，在电流低点熄灭，压气式负荷开关一般 转移电流在1 kA左右，达到50 kA的关合短路电流，热稳定电流一般是20 k A，3 s。
环网柜的种类
1、真空式环网柜：真空式环网柜是新一代环保型固体绝缘真空环网柜产品，该产品采用 真空断路器+微机保护装置，所有导电回路全部用环氧树脂或硅橡胶包裹，保证了运行和 操作的高安全性，使用电压等级最高可达24KV。
2、SF6 环网柜：SF6 环网柜是一种能够随意组合成多回路进出具有切换，联络，保护 电力系统功能的以负荷开关作为核心部件的空气绝缘或气体绝缘的中压电器组合设备。 它的主回路核心部件是由SF6负荷开关或及附加的断路器及其他一次的辅助电器组成。
电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。 所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是 环形干线的一部分。就是说，环形干线是由每台出线柜的母线连接起来共同组成的。每台出线 柜就叫“环网柜”。

10kV环网柜的分类及特点探微0引言10kV环网柜具有全封闭、绝缘性高、方便安装和维修、体积小、安装方便灵活等诸多的优点，现阶段已经逐渐成为城市重要的供电节点。

但在其运行过程中如果出现问题无疑对电力系统造成或大或小的影响。

因此认真对10kV 环网柜出现的问题进行分析并提出相应的解决措施，才能达到保证供电可靠性的目的。

1.环网柜分类简介环网柜简单而言就是一组为环网供电的高压开关设备，它的核心部分主要由负荷开关熔断器和熔断器组组成。

现阶段10kV环网柜一般使用三相联动的SF6 气体的空气开关或者是断路器，因为使用性能好的弹簧能够有效的使开关分开从而保证环网柜及时的做出反应。

环网柜分为很多种，一般按照绝缘类型可以分为空气绝缘环网柜和SF6绝缘的环网柜两种。

以上两种环网柜能够实现对于线路上电流的接通和关以及实现在出现问题时断开工作的变压器和短路电流，它可以对电力系统起到有效的控制和保护作用。

另外，按照工作地点分为户内环网柜和户外环网柜，按照在环网i 中的使用位置不同可以分为进线环网柜、出现环网柜和联络环网柜等，如果按照开关设备分类，可以分为负荷开关柜、断路器柜、GIS等。

10kV气体绝缘共箱式环网柜（常称为：共箱式环网柜、全绝缘柜），它具有结构紧凑、体积小、重量轻、全天候、扩展性好、组合灵活、免维护等特点。

按功能分类，可以分为负荷开关柜、断路器柜、组合电器柜、电缆连接柜、高压计量柜等。

共箱式环网柜由于采用了SF6气体作为绝缘介质，绝缘性能远强于空气，全绝缘柜的电气间隙远小于半绝缘柜，因电气间隙小，全绝缘柜尺寸远小于同电压等级的半绝缘柜，占地面积小。

全绝缘的开关和所有带电部件被永久性封闭在充有SF6气体的不锈钢壳体中，压力恒定，不受海拔影响。

同时，可以在地下室等潮湿空间内使用。

由于共箱式环网柜具备上述这些特点，使得其广泛应用于户外电缆分支箱、预装式箱式变电站。

2.10kV气体绝缘共箱式环网柜常见问题综述10kV环网柜的运行状态直接关系到电力企业的供电质量，因此我们必须努力保证10kV环网柜正常工作。

10kV环网柜的常见故障及预控发表时间：2016-11-07T14:11:48.163Z 来源：《电力设备》2016年第16期作者：胡佳新[导读] 只有在工作中善于发现问题、总结问题、解决问题，才能保障环网柜运行的安全性与稳定性，从而为供电系统更好的运行而打下坚实的基础。

(深圳供电局有限公司 518000) 摘要：10kV配电网的环网柜属于重要终端设备，它是供电系统中的电力开关与电源。

环网柜在供电系统中运行成本比较低，并且便于安装和维修，因此，10kV配电网的环网柜的应用范围比较广泛。

但在当前的供电系统运行中，环网柜还存在着一些常见故障，只有了解出现故障的原因，才能做好预控工作，维护好10kV环网柜的运行安全。

本篇论文先对10kV环网柜概述进行介绍，进一步分析10kV环网柜目前存在的一些常见故障，最后提出几点相应的预控措施，提供一些参考建议。

关键词：10kV配电网；环网柜；常见故障；预控措施引言：我国现在的社会经济正在突飞猛进地发展，居民的用电量也与日俱增，对供电的可靠性提出了更高的要求，促进环网型供电的发展。

环网型供电技术是为了适应我国国民经济发展而产生的供电方式，广泛应用于在电力系统中，起到控制与保护电网安全、稳定运行的作用。

而10kV配电网是电网中的重要组成环节，是供电系统中低压供电节点，它的运行情况是否稳定、安全，直接影响供电企业的供电可靠性，可以看出10kV环网柜在供电系统中具有重要的作用。

一、10kV环网柜的概述环网柜是环网供电的组成部分，负荷开关与熔断器是它的核心构件，是属于拼装间隔式电气设备或者高压开关设备，并且安置于钢板金属柜内。

一般由三到五路总开关盒组成环网柜，能够根据不同的电力分配情况而满足不同供电需求，连接模式具有一定的灵活性。

环网柜之所以应用比较广泛，是由于环网柜能够方便确认开关接触位置，便于工作人员操作与维修，保护工作人员的人身安全。

它的结构具有密封性和绝缘性，可以应用于各种复杂的户外环境之中。
