Ansys Workbench蠕变分析

除去蠕变，这个模型的结果可靠性是不错的。

作了一系列接触问题，通过试验验证符合的很好。

模型解释：（1）一个弹性结构受压（接触）变形，到发生塑性变形。

（2）拿开压缩板，结构回弹，但不会回到原始位置。

（3）这时计算蠕变，释放掉应力。

（4）再压弹性结构到开始压缩位置。

比较这四步的接触力。

结果：第二，三步当然没有接触力，（若没有应力释放，第一、第四步接触力应一样，）有了应力释放，第四步接触力比第一步减小。

这个模型中的蠕变没用太好。

用的是隐式6号蠕变方程，蠕变是时间和应力的函数，参数是乱定的（应力释放太快）。

想请教有关蠕变方面的资料，尤其是材料蠕变方程选用及参数方面的资料。

/prep7!------------CuSn8----------ET,1,182,,,3mp,ex,1,115e9mp,prxy,1,0.3r,1,0.3TB,BKIN,1TBDA TA,1,470E6,0tm=100*SET,C1,1.5625E-14      !ASSIGN VALUE*SET,C2,1.5        !ASSIGN V ALUE*SET,C3,        !ASSIGN V ALUE*SET,C4,0        !ASSIGN V ALUETB,CREEP,1,,,6        !ACTIV ATE DA TA TABLETBDA TA,1,C1,C2,C3,C4      !DEFINE DATA FOR TABLE!-----------contact-----------------ET,9,169ET,10,171R,9,,,0.1,0.1,,!RMORE,,,1.0E20,0.0,1.0,!RMORE,0.0,0,1.0,0,0,0.5!RMORE,,,1.0,0.0MP,MU,9,0.0!----------------geometryk,,2k,,2,0.2k,,,0.2k,,-0.2k,,-0.2,1.2k,,,1k,,2,1.2k,,1,1k,,1.25,1k,,2,1L,8,9,k,,1.5,1.2k,,1.75,1.45L, 1, 2 L, 1, 4 L, 4, 5 L, 5, 11larc,7,12,11,0.25 larc,11,12,7,0.25L, 7, 10 L, 10, 9 L, 8, 6 L, 6, 3 L, 3, 2LFILLT,11,10,0.3, ,!*LFILLT,4,5,0.5, ,!*LFILLT,11,12,0.3, ,!*LFILLT,4,3,0.5, ,FLST,2,16,4 FITEM,2,12 FITEM,2,15 FITEM,2,11 FITEM,2,13FITEM,2,10FITEM,2,1FITEM,2,9FITEM,2,8FITEM,2,7FITEM,2,6FITEM,2,5FITEM,2,14FITEM,2,4FITEM,2,16FITEM,2,3FITEM,2,2AL,P51Xrect,1,3,1.45+0.001,1.5type,1mat,1esize,0.05amesh,all!---------contact------------ allstype,10mat,9real,9lsel,s,,,6,7nsll,s,1esln,s,0esurf,alltype,9mat,9real,9lsel,s,,,17nsll,s,1esln,s,0esurf,all!------boundarylsel,s,,,3nsll,,1d,all,uxd,all,uylsel,s,,,19nsll,,1cp,11,uy,allcplgen,11,ux*get,nmin,node,,num,min d,nmin,uxksel,s,,,10nslk*get,ndis,node,,num,minfini/soluantype,staticnlgeom,onautots,onallssaverate,offtime,1e-8d,nmin,uy,-0.3nsub,20outres,all,allsolve*get,rf1,node,nmin,rf,fy *get,dis1,node,ndis,u,ytime,2e-8d,nmin,uy,0.0nsub,20outres,all,allsolve*get,rf2,node,nmin,rf,fy*get,dis2,node,ndis,u,y!BFUNIF,TEMP,90rate,onTIME,tm!NSUBST,10OUTPR,BASIC,10 ! PRINT BASIC SOLUTION FOR EVERY 10TH SUBSTEP OUTRES,ESOL,1 ! STORE ELEMENT SOLUTION FOR EVERY SUBSTEP SOLVE*get,rf3,node,nmin,rf,fy*get,dis3,node,ndis,u,yrate,offtime,tm+1e-8d,nmin,uy,-0.3nsub,20outres,all,allsolve*get,rf4,node,nmin,rf,fy*get,dis4,node,ndis,u,y/EOFtime,11d,nmin,uy,-0.0nsub,20outres,all,allsolve*get,rf11,node,nmin,rf,fy*get,dis11,node,ndis,u,y/eoffini/post1*get,rf2,node,nmin,rf,fy fini/eof。

材料力学蠕变分析知识点总结蠕变是材料在恒定应力条件下随时间逐渐发生形变的现象。

在工程设计和材料研究中，蠕变现象是一个重要的考虑因素。

为了更好地理解和分析材料的蠕变特性，以下是一些材料力学蠕变分析的重要知识点的总结。

一、蠕变现象及特点蠕变是指材料在一定的温度、应力和时间条件下会发生的持续性形变现象。

蠕变速率与应力和温度成正比，与时间成反比。

蠕变主要表现为静态蠕变和滞后蠕变两种类型。

静态蠕变是指恒定应力下的蠕变，在应力作用下，材料在一段时间后会逐渐发生持续性的形变。

滞后蠕变是指在持续变形状态下，应力和应变之间的关系并非瞬时稳定，而是有延迟的反应。

二、影响蠕变的因素1. 温度：温度是影响蠕变的关键因素。

随着温度的升高，材料的蠕变速率也会增加。

一般来说，高温会导致材料的结构疲劳，从而增加蠕变的可能性。

2. 应力水平：应力水平是另一个重要因素。

蠕变速率随着应力的增加而增加。

当应力水平超过一定阈值时，蠕变速率将急剧增加，导致材料的蠕变失效。

3. 材料结构：材料的结构对蠕变行为有很大影响。

晶体有序性高、晶界清晰的金属材料蠕变行为较不明显，而高聚物、陶瓷等非晶态材料则容易发生蠕变现象。

三、材料蠕变性能测试方法为了评估材料的蠕变性能，常用的测试方法有：1. 短期蠕变试验：通过施加持续载荷进行的试验，用于测定材料在短时间内的蠕变性能。

2. 长期蠕变试验：通过施加持续载荷进行的试验，用于测定材料在长时间内的蠕变性能。

3. 压缩蠕变试验：通过施加持续压缩载荷进行的试验，用于测定材料在压缩状态下的蠕变性能。

四、蠕变机制和模型1. 滑移机制：材料中的滑移是一个重要的蠕变机制。

滑移是指材料中的晶体发生移位，形成新的晶体结构，导致材料整体发生蠕变。

2. 脆性断裂机制：某些材料在蠕变过程中会出现脆性断裂现象。

脆性断裂是由于晶界结构破裂或晶体内部缺陷引起的。

3. 蠕变模型：为了更准确地描述材料的蠕变行为，研究者们提出了各种蠕变模型，如Arrhenius模型、Norton模型和力学模型等。

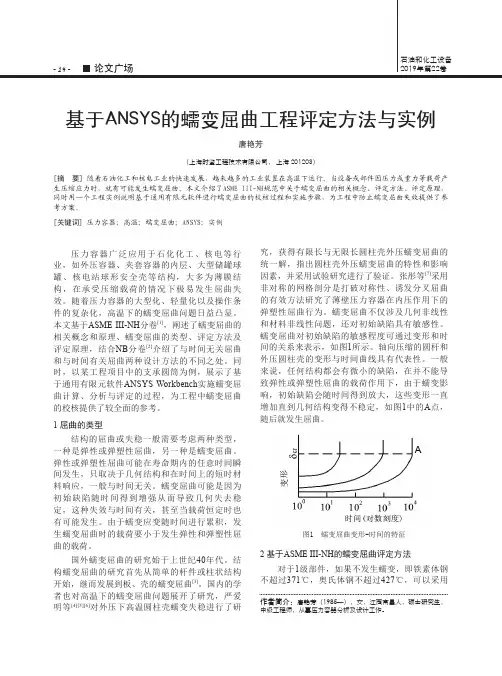

图1 蠕变屈曲变形-时间的特征基于ANSYS的蠕变屈曲工程评定方法与实例唐艳芳（上海时鉴工程技术有限公司， 上海 201203）[摘 要] 随着石油化工和核电工业的快速发展，越来越多的工业装置在高温下运行。

当设备或部件因压力或重力等载荷产生压缩应力时，就有可能发生蠕变屈曲。

本文介绍了ASME III-NH规范中关于蠕变屈曲的相关概念、评定方法、评定原理，同时用一个工程实例说明基于通用有限元软件进行蠕变屈曲的校核过程和实施步骤，为工程中防止蠕变屈曲失效提供了参考方案。

[关键词] 压力容器；高温；蠕变屈曲；ANSYS；实例作者简介：唐艳芳（1985—），女，江西南昌人，硕士研究生，中级工程师，从事压力容器分析及设计工作。

压力容器广泛应用于石化化工、核电等行业，如外压容器、夹套容器的内层、大型储罐球罐、核电站球形安全壳等结构，大多为薄膜结构，在承受压缩载荷的情况下极易发生屈曲失效。

随着压力容器的大型化、轻量化以及操作条件的复杂化，高温下的蠕变屈曲问题日益凸显。

本文基于ASME III-NH 分卷[1]，阐述了蠕变屈曲的相关概念和原理、蠕变屈曲的类型、评定方法及评定原理，结合NB 分卷[2]介绍了与时间无关屈曲和与时间有关屈曲两种设计方法的不同之处。

同时，以某工程项目中的支承圆筒为例，展示了基于通用有限元软件ANSYS Workbench 实施蠕变屈曲计算、分析与评定的过程，为工程中蠕变屈曲的校核提供了较全面的参考。

1 屈曲的类型结构的屈曲或失稳一般需要考虑两种类型，一种是弹性或弹塑性屈曲，另一种是蠕变屈曲。

弹性或弹塑性屈曲可能在寿命期内的任意时间瞬间发生，只取决于几何结构和在时间上的短时材料响应，一般与时间无关。

蠕变屈曲可能是因为初始缺陷随时间得到增强从而导致几何失去稳定，这种失效与时间有关，甚至当载荷恒定时也有可能发生。

由于蠕变应变随时间进行累积，发生蠕变屈曲时的载荷要小于发生弹性和弹塑性屈曲的载荷。

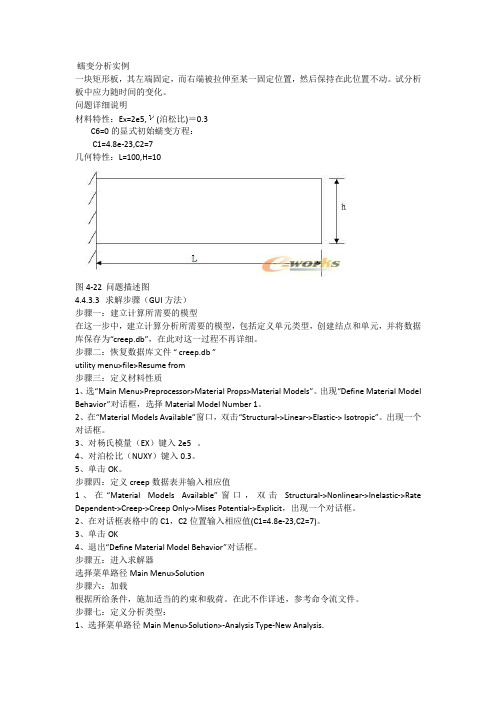

蠕变分析实例一块矩形板，其左端固定，而右端被拉伸至某一固定位置，然后保持在此位置不动。

试分析板中应力随时间的变化。

问题详细说明材料特性：Ex=2e5, (泊松比)＝0.3C6=0的显式初始蠕变方程：C1=4.8e-23,C2=7几何特性：L=100,H=10图4-22 问题描述图4.4.3.3 求解步骤（GUI方法）步骤一：建立计算所需要的模型在这一步中，建立计算分析所需要的模型，包括定义单元类型，创建结点和单元，并将数据库保存为“creep.db”，在此对这一过程不再详细。

步骤二：恢复数据库文件“ creep.db ”utility menu>file>Resume from步骤三：定义材料性质1、选“Main Menu>Preprocessor>Material Props>Material Models”。

出现“Define Material Model Behavior”对话框，选择Material Model Number 1。

2、在“Material Models Available”窗口，双击“Structural->Linear->Elastic-> Isotropic”。

出现一个对话框。

3、对杨氏模量（EX）键入2e5 。

4、对泊松比（NUXY）键入0.3。

5、单击OK。

步骤四：定义creep数据表并输入相应值1、在“Material Models Available”窗口，双击Structural->Nonlinear->Inelastic->Rate Dependent->Creep->Creep Only->Mises Potential->Explicit，出现一个对话框。

2、在对话框表格中的C1，C2位置输入相应值(C1=4.8e-23,C2=7)。

3、单击OK4、退出“Define Material Model Behavior”对话框。

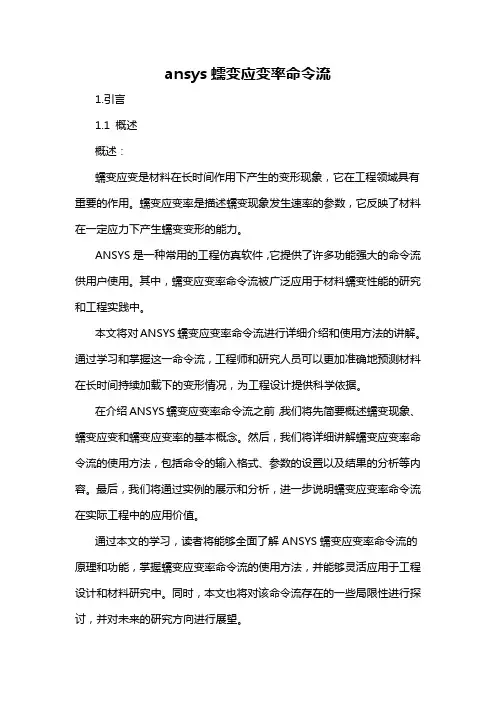

ansys蠕变应变率命令流1.引言1.1 概述概述：蠕变应变是材料在长时间作用下产生的变形现象，它在工程领域具有重要的作用。

蠕变应变率是描述蠕变现象发生速率的参数，它反映了材料在一定应力下产生蠕变变形的能力。

ANSYS是一种常用的工程仿真软件，它提供了许多功能强大的命令流供用户使用。

其中，蠕变应变率命令流被广泛应用于材料蠕变性能的研究和工程实践中。

本文将对ANSYS蠕变应变率命令流进行详细介绍和使用方法的讲解。

通过学习和掌握这一命令流，工程师和研究人员可以更加准确地预测材料在长时间持续加载下的变形情况，为工程设计提供科学依据。

在介绍ANSYS蠕变应变率命令流之前，我们将先简要概述蠕变现象、蠕变应变和蠕变应变率的基本概念。

然后，我们将详细讲解蠕变应变率命令流的使用方法，包括命令的输入格式、参数的设置以及结果的分析等内容。

最后，我们将通过实例的展示和分析，进一步说明蠕变应变率命令流在实际工程中的应用价值。

通过本文的学习，读者将能够全面了解ANSYS蠕变应变率命令流的原理和功能，掌握蠕变应变率命令流的使用方法，并能够灵活应用于工程设计和材料研究中。

同时，本文也将对该命令流存在的一些局限性进行探讨，并对未来的研究方向进行展望。

1.2 文章结构本文主要介绍了ANSYS蠕变应变率命令流的使用方法。

文章共分为引言、正文和结论三个部分。

引言部分首先概述了本文的主题和目的。

其次，介绍了ANSYS蠕变应变率命令流在工程领域的重要性和应用背景。

最后，明确了本文的目的和意义，即通过详细介绍ANSYS蠕变应变率命令流的使用方法，为读者提供一个全面了解和掌握该技术的指南。

正文部分主要包括两个小节，分别是ANSYS蠕变应变率命令流的介绍和使用方法。

- 在2.1小节中，将详细介绍ANSYS蠕变应变率命令流的背景和原理。

首先，解释了蠕变现象的定义和原因。

接着，介绍了应变率是描述蠕变行为的重要参数。

随后，详细阐述了ANSYS蠕变应变率命令流在工程仿真中的作用和应用范围。
