模具设计实训说明书1. 引言本实训说明书旨在指导学生进行模具设计实训，帮助学生掌握模具设计的基本原理和方法，培养学生的实际操作能力。
本说明书包含实训准备工作、实训内容、实训步骤等内容。
2. 实训准备工作在进行模具设计实训之前，学生需要做好以下准备工作：2.1 理论知识学习学生应事先学习模具设计相关的理论知识，包括模具设计原理、模具材料、模具结构等方面的知识。
掌握这些基础知识对于正确进行模具设计至关重要。
2.2 设备准备为了完成模具设计实训，学生需要准备以下设备：•计算机及相关软件：学生需要有一台计算机，并安装相关的模具设计软件，如AutoCAD、SolidWorks等。
•绘图工具：学生需准备绘图工具，如直尺、量具等，用于在纸上绘制模具设计图纸。
2.3 实习场地准备学生需要将实训场地准备好，确保有足够的空间供学生进行模具设计操作。
此外，还需要准备好必要的安全设施，确保学生的人身安全。
3. 实训内容本次模具设计实训主要包括以下内容：3.1 模具设计流程学生将学习整个模具设计的流程，包括需求分析、设计规划、零件设计、总装设计等环节。
通过学习这些内容，学生将能够理解模具设计的整体框架，以及每个环节的具体要求。
3.2 模具材料选择学生将学习如何选择适合的模具材料。
模具材料的选择对于模具的性能和寿命起着决定性的作用，因此学生需要了解各种模具材料的特点，从而进行正确的选择。
3.3 模具结构设计学生将学习模具结构的设计原理和方法。
模具结构的设计涉及到模具的拆装性能、使用寿命等方面，学生需要根据具体要求，合理设计模具的结构。
学生将学习模具加工的基本工艺和方法。
模具加工的质量直接影响到模具的使用效果，因此学生需要掌握模具加工的基本工艺，能够进行一些简单的模具加工操作。
4. 实训步骤本次模具设计实训分为以下几个步骤：4.1 熟悉模具设计软件学生需要先熟悉模具设计软件的使用方法，掌握基本的绘图、建模等操作。
4.2 完成模具设计小项目学生将根据实训要求，完成一个小型的模具设计项目。

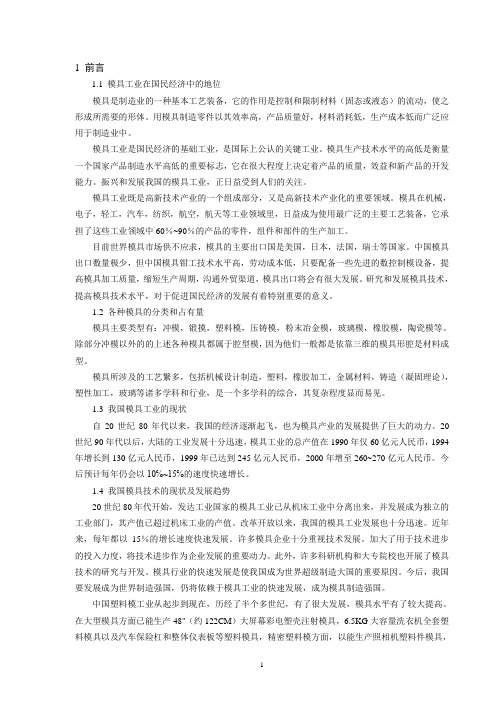

1 前言1.1 模具工业在国民经济中的地位模具是制造业的一种基本工艺装备，它的作用是控制和限制材料（固态或液态）的流动，使之形成所需要的形体。
用模具制造零件以其效率高，产品质量好，材料消耗低，生产成本低而广泛应用于制造业中。
模具工业是国民经济的基础工业，是国际上公认的关键工业。
模具生产技术水平的高低是衡量一个国家产品制造水平高低的重要标志，它在很大程度上决定着产品的质量，效益和新产品的开发能力。
振兴和发展我国的模具工业，正日益受到人们的关注。
模具工业既是高新技术产业的一个组成部分，又是高新技术产业化的重要领域。
模具在机械，电子，轻工，汽车，纺织，航空，航天等工业领域里，日益成为使用最广泛的主要工艺装备，它承担了这些工业领域中60％~90％的产品的零件，组件和部件的生产加工。
目前世界模具市场供不应求，模具的主要出口国是美国，日本，法国，瑞士等国家。
中国模具出口数量极少，但中国模具钳工技术水平高，劳动成本低，只要配备一些先进的数控制模设备，提高模具加工质量，缩短生产周期，沟通外贸渠道，模具出口将会有很大发展。
研究和发展模具技术，提高模具技术水平，对于促进国民经济的发展有着特别重要的意义。
1.2 各种模具的分类和占有量模具主要类型有：冲模，锻摸，塑料模，压铸模，粉末冶金模，玻璃模，橡胶模，陶瓷模等。
除部分冲模以外的的上述各种模具都属于腔型模，因为他们一般都是依靠三维的模具形腔是材料成型。
模具所涉及的工艺繁多，包括机械设计制造，塑料，橡胶加工，金属材料，铸造（凝固理论），塑性加工，玻璃等诸多学科和行业，是一个多学科的综合，其复杂程度显而易见。
1.3 我国模具工业的现状自20世纪80年代以来，我国的经济逐渐起飞，也为模具产业的发展提供了巨大的动力。
20世纪90年代以后，大陆的工业发展十分迅速，模具工业的总产值在1990年仅60亿元人民币，1994年增长到130亿元人民币，1999年已达到245亿元人民币，2000年增至260~270亿元人民币。
模具制造工艺课程设计说明书模具制造工艺课程设计说明书一、课程概述本课程是针对模具制造工艺的基础知识进行系统学习和掌握的课程。
通过本课程的学习，学生将了解模具制造的全过程，掌握常见模具制造工艺的原理和方法，培养解决模具制造工艺问题的能力。
二、课程目标1、掌握模具制造工艺的基本概念和原理；2、熟悉常见的模具制造工艺流程；3、理解不同类型模具的特点和制造要求；4、学会使用常见的模具制造设备和工具；5、能够分析和解决模具制造工艺中的问题；6、培养良好的团队合作和沟通能力。
三、课程内容和章节安排本课程共分为六个章节，具体内容和安排如下：第一章：模具制造工艺概述1.1 模具制造工艺的定义和分类1.2 模具制造工艺的发展历程1.3 模具制造工艺的重要性和应用领域第二章：模具设计与材料选择2.1 模具设计的基本原则2.2 模具设计的主要步骤和方法2.3 模具材料的选择和特点第三章：模具加工工艺3.1 模具加工的基本工艺流程3.2 模具零件的加工方法和设备3.3 模具表面处理技术第四章：模具装配与调试4.1 模具配件的装配顺序和方法4.2 模具调试的基本原则和步骤4.3 模具调试中常见问题的解决方法第五章：模具使用与维护5.1 模具使用注意事项和保养方法5.2 模具常见故障和维修方法5.3 模具寿命评估和更换策略第六章：模具制造工艺实际应用6.1 模具制造工艺案例分析6.2 模具制造工艺创新与发展趋势6.3 模具制造工艺的质量控制方法四、附件本文档涉及的附件包括：1、模具制造工艺相关图纸和技术资料2、模具制造工艺实验报告和数据分析3、模具制造工艺案例分析报告五、法律名词及注释1：《中华人民共和国专利法》：指中华人民共和国制定的专利法律法规，用于保护发明创造和技术创新的知识产权。
2：《中华人民共和国商标法》：指中华人民共和国制定的商标法律法规，用于保护商标权益和维护市场秩序。
3：《中华人民共和国著作权法》：指中华人民共和国制定的著作权法律法规，用于保护文学、艺术、科学等领域的著作权。
模具课程设计说明书1. 引言模具是工业生产中不可或缺的工具，广泛应用于汽车制造、电子设备、家电等行业。
本课程设计说明书将介绍模具课程的目标、内容和学习要求，帮助学生全面了解模具设计与制造的基本知识和技能。
2. 课程目标本课程的主要目标是培养学生在模具设计与制造领域具备以下能力：•理解模具的基本原理和工作原理；•掌握模具设计的基本知识和技能；•熟悉常用模具制造工艺和方法；•能够独立完成常见模具的设计与制造；•具备模具质量检测和问题排查的基本能力。
3. 课程内容3.1 模具基础知识•模具的定义和分类；•模具的组成和结构；•模具的工艺要求和性能指标；•模具材料的选择和使用。
3.2 模具设计原理•模具设计的基本原理；•模具设计流程和方法；•模具CAD设计软件的使用；•模具设计中的常见问题和解决方法。
3.3 模具制造工艺与方法•模具切削工艺与方法；•模具焊接工艺与方法；•模具表面处理工艺与方法；•模具组装和调试工艺与方法。
3.4 模具质量检测和问题排查•模具质量检测的方法和工具；•模具问题排查和分析方法；•模具问题修复和维护技巧；•模具使用过程中的常见问题和解决方案。
4. 学习要求4.1 知识要求学生在学习本课程之前，应具备以下知识基础：•机械制造基础知识；•工程图学基础；•CAD绘图软件的基本操作。
4.2 能力要求学生在完成本课程后，应具备以下能力：•运用模具设计原理完成模具的设计；•运用模具制造工艺和方法制造模具；•运用模具质量检测和问题排查技术解决模具相关问题。
4.3 实践要求学生需要参与模具设计和制造的实践项目，包括：•完成一套小型模具的设计与制造；•参与模具质量检测和问题排查。
5. 评估方式本课程的评估方式包括考试和实践项目评估两部分。
•考试占总成绩的50%，涵盖课程的基础知识和设计原理；•实践项目占总成绩的50%，包括模具设计和制造的实践项目成果和报告。
6. 参考资料•《模具设计基础》王明著，机械工业出版社，2010年•《模具制造技术》张强著，机械工业出版社，2015年•《模具设计与制造实例教程》李勇著，清华大学出版社，2018年7. 总结本课程设计说明书详细介绍了模具课程的目标、内容和学习要求，帮助学生了解模具设计与制造的基本知识和技能。
模具设计说明书模具设计说明书一、设计要求1.1 目标本文档旨在提供一个详细的模具设计说明，确保模具制造过程中的准确性和一致性。
1.2 范围本文档适用于模具设计团队，旨在指导他们在设计过程中考虑所有必要的因素。
二、设计流程2.1 需求分析2.1.1 目标产品描述描述目标产品的尺寸、形状、材料等基本特征。
2.1.2 模具用途说明模具的具体用途以及所需功能。
2.1.3 生产量要求确定目标产品的预计生产量以及需求的时间表。
2.2 概念设计2.2.1 初步设计方案根据需求分析阶段得出的目标产品要求，提出一个初步的设计方案。
2.2.2 验证与修改对初步设计方案进行验证，通过模拟或其他方法确定其可行性并根据验证结果进行修改。
2.3 详细设计2.3.1 结构设计根据概念设计方案，详细设计模具的整体结构，确保模具的稳定性和耐用性。
2.3.2 零部件设计对模具的各个零部件进行详细设计，包括形状、尺寸、材料等。
2.3.3 流程设计设计模具加工的详细流程，包括材料加工、装配过程等。
2.4 制造与组装2.4.1 材料采购根据设计要求，采购所需的材料，确保其质量和符合设计要求。
2.4.2 加工制造按照流程设计，将所需材料进行加工制造，包括切割、锻造、铣削等工艺。
2.4.3 零部件装配将加工好的零部件进行装配，确保模具的功能性和完整性。
2.5 试模与调试2.5.1 初步试模进行初步试模，验证模具的设计是否符合预期功能，并进行必要的调整。
2.5.2 细致试模对初步试模的结果进行细致检查，调整模具的细节，确保目标产品的质量和精度。
三、附件本文档涉及的附件包括但不限于：- 模具设计图纸- 模具加工流程图- 材料采购清单附件详细内容可根据具体情况进行调整。
四、法律名词及注释- 模具：用于制造特定产品的工具或设备。
- 设计：根据特定目标和要求制定方案或计划的过程。
- 需求分析：对目标产品需求进行详细分析和理解的过程。
模具设计实训说明书范本1. 实训目的本实训旨在让学生掌握模具设计的基本知识和技能，培养学生的创新思维和实际操作能力。
通过实训的学习，学生能够独立完成一种简单模具的设计和制作。
2. 实训前准备在进行模具设计实训之前，学生需要具备以下基本知识和技能：•了解模具设计的基本原理和流程；•掌握基本的绘图软件的使用方法。
同时，为了顺利进行实训，学生需要准备以下材料和工具：•完整的设计环境，包括计算机、绘图软件等；•相关的实验器材和材料，如钢板、钢条、钻头等；•相关的安全设备，如安全手套、护目镜等。
3. 实训步骤本次实训分为以下几个步骤：3.1. 确定设计需求首先，学生需要明确模具设计的具体需求。
比如，确定模具的形状、尺寸、材料等。
学生可以根据实际情况，进行需求的调研和分析，确定设计的参数和限制。
3.2. 绘制模具图纸在完成需求确定后，学生需要用绘图软件绘制模具的详细图纸。
图纸应包含模具的各个零部件的尺寸、形状和结构。
学生需要根据设计需求，合理布局模具的各个零部件，并保证其功能的实现和加工的可行性。
3.3. 评审和修改设计图纸完成模具图纸的绘制后，学生需要进行图纸的评审和修改。
这一步骤可以由教师或其他同学进行评审，发现图纸中的问题或潜在的错误，并提出改进意见。
学生需要根据评审意见，及时修改图纸，确保模具设计的准确性和可行性。
3.4. 模具加工和制作完成图纸的评审和修改后，学生可以开始进行模具的加工和制作。
学生需要根据图纸中的尺寸和形状，选择相应的材料和工具，进行模具的切割、钻孔、磨削等加工工序。
在加工过程中，学生需要注意安全操作，避免发生意外事故。
3.5. 模具测试和调试完成模具的加工和制作后，学生需要进行模具的测试和调试。
学生需要将模具安装到相应的设备上，并进行实际的使用测试。
通过测试，学生可以发现模具中存在的问题和不足，并进行相应的调试和改进。
4. 实训总结在实训结束后，学生需要进行总结和反思。
学生可以回顾整个实训过程，总结经验和教训，并提出改进的建议。
摘要本说明书共分为三章。
第一章，主要叙述了模具工业的发展史。
首先介绍模具工业在经济发展中的重要性，再从三个方面阐述了模具工业的发展史。
简单介绍了如何分析冲裁零件。
第二章，电极板冲孔模设计部分。
这部分介绍了电极板的结构工艺性分析，冲孔、落料的模具结构。
并结合设计零件的实际结构、功能与用途，经过理论计算确定了比较合理的零件加工工艺，设计出了主要零件图。
此次设计是对以前所血理论知识的一次比较系统的实际演练。
第三章，注塑模部分设计。
这部分主要是隐形眼镜清洗盒的模具设计,通过对塑件进行工艺性的分析和比较,最终设计出一副塑料注塑模。
本设计从产品的结构工艺性、具体模具结构出发，对模具的浇注系统、注塑机的选择及有关参数的校核、模具成型部分的结构设计和计算、脱模推出机构等都有详细的设计。
针对清洗盒的具体结构，并考虑经济性设计出这套注塑模。
其优点是机构简单，模具外形小，生产效率高，模具的制造成本低。
通过模具设计表明该模具能达到清洗盒的质量和加工工艺要求。
关键词：模具历史；冲压模；注塑模Abstractspecifications is three chapters together mark.The first chapters , the phylogeny having narrated mould industry's mainly. Introduce mould industry phylogeny having set forth mould industry again from three aspect in significance in economic growth first. How analyse according to cutting a part that the simplicity has been introduced.Second chapters , electrode board punched hole models design a part. This part has introduced unnatural electrode structure manufacturability analysis, punched hole , the blank mould structure. And link structure , function designing the part reality with use, by that theory calculates picture having ascertained the comparatively rational part processing handicraft , having designed out the main part. Design a comparatively systematic reality being institute blood theory knowledge to the previously this time drilling.Third chapters, produce plastic articles by injection moulding the model part designs that. This part is that the haptic lens washes the box design for die and mould mainly , pass to analysis and comparison moulding the manufacturability being in progress piece, model designing that a set of plastic produces plastic articles by injection moulding out ultimately. Design that structure sets off from product structure manufacturability , concrete mould originally, both the physical design to mould choice pouring system , the injection machine and school core , mould about parameter molding part and secretly scheming against , demould debuting organization and so on have detailed design. Specifically for the structure cleaning the box concre, and think that economy designs that this produces plastic articles by injection moulding set out model. Whose merit is that organization is simple , mould external form is small , the efficacy is high, the mould cost of manufacture is low. Can reach the mass cleaning a box's and process technological requirements by the fact that design for die and mould indicatesthat mould.Keywords: Mold history , the stamping model, produce plastic articles by injection moulding mold目录第一章综述························································1 概述·························································2 如何分析冲裁零件···············································第二章电极板冲孔模的设计···········································1 产品简介·······················································2 电极板冲孔模设计的前期准备·····································2.1研究设计任务···············································2.1.1阅读冲裁件产品零件图····································2.1.2分析冲裁件零件·········································2.1.3冲裁加工的经济性分析···································3 电极板冲孔模总体方案的确定·····································3.1电极板冲孔模类型的确定·····································3.1.1三种方案················································3.1.2分析论证················································3.2结构形式的确定·············································3.2.1操作方式选择············································3.2.2等位方式的选择··········································3.2.3卸料方式················································4 电极板冲孔工艺计算············································4.1凸凹模刃口尺寸计算········································4.1.1凸凹模刃口尺寸计算原则··································4.1.2简单形状凸凹模刃口尺寸的计算····························4.2冲压里的计算··············································4.2.1计算冲裁力··············································4.2.2计算卸料力、推件力······································4.2.3计算冲压力总和··········································4.3初选压力机················································4.3.1压力机类型的选择········································4.3.2压力机规格的选择········································4.4压力中心的计算·············································4.4.1简单形状压力中心········································4.4.2多凸模的压力中心········································5电极板冲孔模主要零部件设计计算·································5.1凹模的设计计算·············································5.1.1凹模孔口的设计··········································5.1.2凹模外型结构的设计······································5.1.3凹模凹模外型尺寸的计算··································5.1.4凹模的固定方法··········································5.2固定板的实际计算···········································5.2.1凹模固定板的设计·······································5.2.2凸模固定板的设计········································5.3卸料板的设计计算···········································5.3.1卸料板的类型选择········································5.3.2卸料板的尺寸············································5.4定位零件的设计计算·········································5.4.1定位板的结构············································5.4.2定位板尺寸的计算········································5.5弹性元件设计计算···········································5.5.1橡胶垫的自有高度········································5.5.2橡胶垫的直径············································5.6凸模的设计计算·············································5.6.1凸模的结构设计··········································5.6.2凸模尺寸的计算··········································5.7电极板冲孔模其他零件的设计和选择···························5.7.1模座的设计··············································5.7.2模柄的设计··············································5.8电极板冲孔模闭合高度的计算·································5.9压力机的选择···············································第三章隐形眼睛清洗盒注塑模的设计··································1 拟定模具的结构形式·············································1.1塑件成型工艺分析···········································1.2分型面位置的确定···········································1.3确定型腔数量和排列方式·····································1.3.1型腔数量的确定··········································1.3.2型腔排列形式的确定······································1.4模具结构形式的确定·········································1.5注射机型号的选定···········································1.5.1注射量的计算············································1.5.2投影面积及所需锁模力的计算······························1.5.3选择注射机··············································1.5.4注射机有关参数的校核····································2浇注系统的设计·················································2.1主流道设计·················································2.1.1主流道尺寸··············································2.1.2主流道衬套形式··········································2.1.3主流道凝料体积··········································2.1.4主流道剪切速率校核······································2.2分流道设计·················································2.2.1分流道布置形式··········································2.2.2分流道尺寸长度··········································2.2.3分流道的形状、截面尺寸及凝料体积························2.2.4分流道剪切速率校核······································2.2.5分流道表面粗糙度········································2.3浇口的设计·················································2.3.1潜伏式浇口尺寸的确定····································2.3.2浇口剪切速率的校核······································2.4冷料穴的设计···············································2.4.1主流道冷料穴············································2.4.2分流道冷料穴············································3成型零件的设计·················································3.1成型零件的结构设计·········································3.1.1凹模设计················································3.1.2型芯设计················································3.2成型零件钢材的选用·········································3.3成型零件工作尺寸的计算·····································3.3.1型腔径向尺寸············································3.3.2型芯径向尺寸············································3.4成型零件强度及支承板厚度计算·······························3.4.1型腔侧壁的厚度·········································3.4.2支承板的厚度···········································4 模架的确定。
模具课程设计说明书概述：本课程是为了培养学生在模具行业方面的技术能力，并为未来的职业发展打好基础。
在这门课程中，学生将学习模具设计、制造和维护等方面的知识。
该课程旨在培养具有高素养、创新能力和实践能力的优秀技术人才。
目标：通过本课程的学习，学生将：1. 掌握模具设计和加工的基本理论知识，熟悉各种模具的结构和原理。
2. 掌握常用的模具设计软件和CAD绘图技术，能够独立完成模具设计和绘图。
3. 能够选择适当的材料和工艺，设计和制造高品质的模具。
4. 掌握模具加工的基本设备和工具的使用，了解加工过程的基本流程。
5. 能够进行模具的维护和保养，延长模具的使用寿命。
课程内容：本课程包括以下内容：1. 模具设计原理与模型制造2. 模具CAD/CAM设计3. 模具工程材料及其选择4. 模具加工工艺和设备5. 模具维修和维护贯穿所有课程的是实践操作，使学生在理论知识的基础上，能够熟悉操作模具设备和工具。
此外，本课程还将加强实践操作，提高学生的实际操作技能。
教学方法：本课程采用理论教学与实践教学相结合的方法。
具体来说，包括：1. 呈现关键概念、原理和技术等的教师讲解。
2. 讨论班上的案例分析。
3. 针对模具设计、制造和维护等不同主题的小组和个人项目。
4. 实验，在实验中使用手动工具模拟操作机器和机械加工设备以制作，成型和维护模具。
5. 参观工厂，观察现实中的模具制造和加工操作，了解模具加工的现状。
6. 期中考试和期末项目展示。
总结：本课程旨在培养学生在模具制造和维护方面的基本理论和实践技能，达到标准化和系统化的要求。
此外，课程还着重培养学生的理论思维和创新能力，以适应不断变化和发展的行业需求。
一、教案基本信息教案名称：模具设计与制造实训教案课时安排：45分钟教学目标：1. 使学生了解模具设计与制造的基本概念和流程。
2. 培养学生掌握模具设计的基本方法和技巧。
3. 提高学生实际操作能力，使其能够熟练使用相关软件和设备。
教学方法：1. 讲授：讲解模具设计与制造的基本概念、流程和方法。
2. 演示：展示模具设计实例和操作过程。
3. 实践：学生动手操作，进行模具设计实践。
教学内容：1. 模具设计与制造的基本概念。
2. 模具设计的流程和方法。
3. 模具设计软件的使用。
4. 模具制造的工艺和设备。
5. 模具设计的注意事项。
教学准备：1. 计算机及相关软件。
2. 模具设计实例。
3. 模具制造设备。
教学过程：1. 导入：介绍模具设计与制造的基本概念，激发学生兴趣。
2. 讲解：讲解模具设计的流程和方法，引导学生理解并掌握。
3. 演示：展示模具设计实例和操作过程，使学生直观感受。
4. 实践：学生动手操作，进行模具设计实践，巩固所学知识。
5. 总结：强调模具设计的注意事项，提醒学生在实践中注意。
二、模具设计与制造的基本概念教学目标：使学生了解模具设计与制造的基本概念。
教学方法：讲授教学内容：1. 模具的定义及分类。
2. 模具设计的作用和意义。
3. 模具制造的工艺和方法。
教学准备：无教学过程：1. 导入：引导学生思考模具在生产中的重要性。
2. 讲解：讲解模具的定义、分类、作用和意义，以及模具制造的工艺和方法。
3. 互动：学生提问，教师解答。
三、模具设计的流程和方法教学目标：使学生掌握模具设计的流程和方法。
教学方法：讲授、演示教学内容：1. 模具设计流程：需求分析、方案制定、设计、制造、调试与改进。
2. 模具设计方法：二维绘图、三维建模、模具设计软件。
教学准备：计算机及相关软件教学过程：1. 导入：回顾上一节课的内容，引导学生了解模具设计的重要性。
2. 讲解：讲解模具设计的流程和方法，展示相关实例。
3. 演示：演示模具设计软件的使用，让学生直观感受模具设计过程。
模具设计与制造技能训练设计说明书(doc 33页)模具设计与制造技能训练设计说明书设计题目：设计者：班级：指导教师：哈尔滨理工大学2013年 12 月 26 日目录摘要 (III)目录 (IV)第1章前言 (1)第2章塑件的工艺分析 (2)2.1塑件的工艺性分析 (2)2.2塑件的结构和尺寸精度及表面质量分析 (4)2.2.1结构分析 (4)2.2.2尺寸精度分析 (4)2.2.3表面质量分析 (4)2.3 计算塑件的体积和质量 (4)2.4 注射机的初选 (5)第3章分型面选择和浇注系统设计 (7)3.1 注射模具分型面的选择 (7)3.1.1 分型面的基本形式 (7)3.1.2 分型面选择的基本原则 (7)3.1.3 分型面的选择 (7)3.2 浇注系统的设计 (8)3.2.1 浇注系统的组成 (8)3.2.2 注射模具主流道的设计 (8)3.2.3 分流道的设计 (11)第4章成型零件的设计 (15)4.1 模具型腔的结构设计 (15)4.2 型芯的结构设计 (17)4.3 成型零件的尺寸确定 (17)第5章顶出机构的设计 (22)第6章冷却系统的设计 (25)第7章排气系统 (25)第8章成型设备有关参数校核 (26)第9章模具特点和工作原理 (28)总结 (29)参考文献 (30)第1章前言光阴似梭，大学三年的学习一晃而过，为具体的检验这三年来的学习效果，综合检测理论在实际应用中的能力，除了平时的考试、实验测试外，更重要的是理论联系实际，即此次设计的课题为闹钟后盖的注塑模具。
本次毕业设计课题来源于生活，应用广泛，但成型难度大，模具结构较为复杂，对模具工作人员是一个很好的考验。
它能加强对塑料模具成型原理的理解，同时锻炼对塑料成型模具的设计和制造能力。
本次设计以注射底座盖模具为主线，综合了成型工艺分析，模具结构设计，最后到模具零件的加工方法，模具总的装配等一系列模具生产的所有过程。
能很好的学习致用的效果。
在设计该模具的同时总结了以往模具设计的一般方法、步骤，模具设计中常用的公式、数据、模具结构及零部件。
把以前学过的基础课程融汇到综合应用本次设计当中来，所谓学以致用。
在设计中除使用传统方法外，同时引用了CAD、Pro/E 等技术，使用Office软件，力求达到减小劳动强度，提高工作效率的目的。
本次设计中得到了戴老师的指点。
同时也非常感谢邵阳学院各位老师的精心教诲。
由于实际经验和理论技术有限，设计的错误和不足之处在所难免，希望各位老师批评指正。
29第2章塑件的工艺分析该塑件是底座盖产品，其零件图如图所示。
本塑件的材料采用聚碳酸酯，生产类型为大批量生产。
图2.1 底座盖图2.1塑件的工艺性分析塑件的工艺性分析包括塑件的原材料分析、塑件的尺寸精度分析、塑件的表面质量和塑件的结构工艺性分析，其具体分析如下：1 塑件的原材料分析塑料品结构特使用温化学稳定性能特点成型特点2929自由尺寸，可按MT5差取公差，其主要尺寸公差标注如下（单位均为mm ）。
塑件外形尺寸：350 -0.56、180 -0.38、Φ150 -0.38、90 -0.28、100 -0.1内形尺寸：26+0.50 0、R1+0.20 0、R3.5+0.24 0、12+0.32 0、6+0.24 0、Φ3.5+0.24 0、Φ5+0.1 0孔心距：22±0.223塑件表面质量分析该塑件要求外形美观，外表面没有斑点及熔接痕，而塑件内部没有较高的表面粗糙度要求。
4塑件的结构工艺性分析①该塑件的外形为长方体。
壁厚均匀，且符合最小壁厚要求。
②塑件型腔很大，有尺寸不等的孔，它们均符合最小孔径要求。
综上所述，该塑件可采用注射成型加工。
2.2塑件的结构和尺寸精度及表面质量分析2.2.1结构分析从零件图上分析，该零件总体形状为圆形。
因此,模具设计,该零件属于中等复杂程度.2.2.2尺寸精度分析从塑件的壁厚上来看,壁厚最大处为3.5mm,壁厚均匀,，在制件的转角处设计圆角，防止在此处出现缺陷，由于制件的尺尺寸中等。
2.2.3表面质量分析该零件的表面除要求没有缺陷﹑毛刺，内部不得有杂质外，没有什么特别的表面质量要求，故比较容易实现。
综上分析可以看出,注塑时在工艺控制得较好的情况下,零件的成型要求可以得到保证.2.3 计算塑件的体积和质量计算塑件的质量是为了选用注塑机及确定模具型腔数。
计算塑件的质量是为了选用注塑机及确定模具型腔数。
计算塑件的体积：V=4624.5388mm329（单个）（2）计算塑件的质量计算塑件的质量是为了选择注射机及确定模具型腔数。
根据有关手册查得p=1.2kg/dm3所以，塑件的质量为 W=pV=4624.5388×1.2×10-3=5.549g根据塑件形状及尺寸采用一模四件的模具结构，考虑外形尺寸、对塑件原材料的分析及注塑时所需的压力情况，参考模具设计手册初选螺杆式注射机W总=4W=4×5.549 =22.198g 2.4 注射机的初选综上所述，初选螺杆式注塑机：XS-ZY-60根据塑件的计算重量或体积，选择设备型号规格，确定型腔数当未限定设备时，须考虑以下因素：采用一模四腔的模具结构，考虑其外形尺寸，注塑时所需压力和工厂现有设备等情况，初步选用注塑机XS-ZY-60型。
XS-ZY-60型注射机的主要参数如下表所示29第2章塑件的工艺分析2塑件注射成型工艺参数的确定：根据该塑件的结构特点和聚碳酸酯的成型性能，查相关手册得到聚碳酸酯的成型工艺参数：塑件的注射成型工艺参数第3章分型面选择和浇注系统设计3.1 注射模具分型面的选择3.1.1 分型面的基本形式分型面的形式由塑料的具体情况而定，但大体上有平面式分型面、阶梯式分型面、斜面式分型面、曲面式分型面、综合式分型面。
3.1.2 分型面选择的基本原则选择分型面的基本原则：（1）保持塑料外观整洁；（2）分型面应有利于排气；（3）应考虑开模是塑料留在动模一侧；（4）应容易保证塑件的精度要求；（5）分型面应力求简单适用并易于加工；（6）考虑侧向分型面与主分型面的协调；（7）分型面应与成型设备的参数相适应；（8）考虑脱模斜度的影响[11]。
3.1.3 分型面的选择1、确定成型位置由于塑件结构简单,所以不用设计小型心,型腔直接开设在定模板和中间板上.采用两排各8个型腔分布.2、确定分型面采用单分型面注射模,从AA分型面一次分型,如下图所示:图3.1 分型面3.2 浇注系统的设计3.2.1 浇注系统的组成浇注系统是将熔融的塑料从成型设备喷嘴进入模具型腔所经的通道，它包括主流道、分流道、浇口及冷料。
