空调水系统运转调试记录

通风、空调系统调试记录Ⅰ基本要求和内容（1）通风、空调系统调试记录包括设备单机试运转及调试和系统无生产负荷下的联合试运转及调试。

（2）设备单机试运转及调试应符合以下规定：1）通风机、空调机组中的风机以及冷却塔中的风机，叶轮旋转方向正确、运转平稳、无异常振动与声响，电机运行功率符合规定。

连续运转2h后，滑动轴承外壳最高温度不得超过70℃；滚动轴承最高温度不得超过80℃。

2）水泵叶轮旋转方向正确，无异常振动和声响，壳体密封处不得渗漏，紧固连接部位无松动，电机运行功率符合规定。

连续运转2h后，滑动轴承外壳最高温度不得超过70℃；滚动轴承最高温度不得超过75℃；无特殊要求时，普通填料泄漏量不应大于60mL／h，机械密封的不应大于5mL／h。

3）冷却塔本体应稳固、无异常振动，噪声符合规定。

试运行不少于2h，应无异常情况。

4）风机、空调机组等设备运行时，产生的噪声不应超过产品性能说明书的规定值。

设备单机试运转情况填写记录表。

5）风机盘管、吊顶式空调器安装前应按规定开展水压试验，试验压力为系统工作压力的1.5倍；风机盘管安装前还应开展单机三速试运转。

水压试验结果及试运转情况应符合设备技术文件规定和设计要求，试验结果填写记录表。

6）现场组装的组合式空调机组应作漏风量的检测，其漏风量必须符合现行国家标准《组合式空调机组》GB／T14294的规定。

检测结果填写记录表。

（3）系统无生产负荷的联合试运转及调试应符合以下规定：1）通风与空调系统总风量调试结果与设计风量偏差不应大于10％，各风口或吸风罩的风量与设计风量的允许偏差不应大于15％。

调试结果填写记录表。

2）空调冷（热）水、冷却水总流量测试结果与设计流量偏差不应大于10％，各空调机组的水流量与设计流量的允许偏差不应大于20％，多台冷却塔并联运行时，各塔进、出水量应均匀一致。

调试结果填写记录表。

3）舒适空调房间室内的温度、相对湿度应符合设计要求，当测试季节满足不了测试要求时，应注明情况；恒温、恒湿房间室内空气温度、相对湿度及波动范围应符合设计规定；空调房间室内的噪声应符合设计规定。

空调冷冻水与冷却水系统的调试方案讲解空调冷冻水与冷却水系统的调试是空调系统工程中非常重要的一个环节，调试过程的好坏将直接影响整个空调系统的运行效果和能耗。

下面将对空调冷冻水与冷却水系统的调试方案进行讲解。

一、空调冷冻水系统调试方案1. 首先进行液相管路的检查和泄漏测试。

2. 确认冷冻水管路通畅，逐一启动循环水泵、冷冻水泵，确保泵运行正常。

3. 确定冷冻机组的工作状态，设定回水温度、进水温度，确保系统内部循环畅通。

4. 进行压缩机进出口压力的测试，根据系统工作状态，设定压缩机的输出压力，比较设定压力和实际压力是否相符，进行调整。

5. 测定冷冻水进出口温度，根据实际情况和设备厂家的说明，设定设备的供回水温度，确保回水温度和进水温度之间的温差控制在合理范围内。

6. 测定冷冻机组的冷却剂流量，并确保设备满负荷运行时，流量与压力稳定，并消除瞬间水流振荡的因素。

7. 对冷冻机组的压缩机、水泵、制冷剂控制系统等进行调试，确保设备能够满足预定的供冷需求。

8. 在完成以上步骤后，对整个冷冻水系统进行一次系统综合测试。

测试结果应该进行记录并对整个系统进行考核，保证设备能够稳定运行。

二、空调冷却水系统调试方案1. 检查冷却水系统的液相管路，进行泄漏测试和泵的检查。

2. 启动循环水泵和冷却水泵，确保泵的运转状态正常。

3. 调整循环水泵和冷却水泵的水量调节阀，调整流量和水压的平衡，保证系统内部连通。

4. 根据空调设备厂家的说明书，设定设备的入口和出口水温。

5. 测定冷却水泵进出口水温、压力和流量等水力参数，比较设定参数和实际参数的差异，并进行调整。

6. 对冷却水系统进行系统综合测试，测试结果应该进行记录并对整个系统进行评估，保证设备能够稳定运行。

以上就是针对空调冷冻水与冷却水系统的调试方案的详细讲解，通过进行多项测试和调试，能够确保设备的稳定运行，实现节能减排和减少故障的目标。

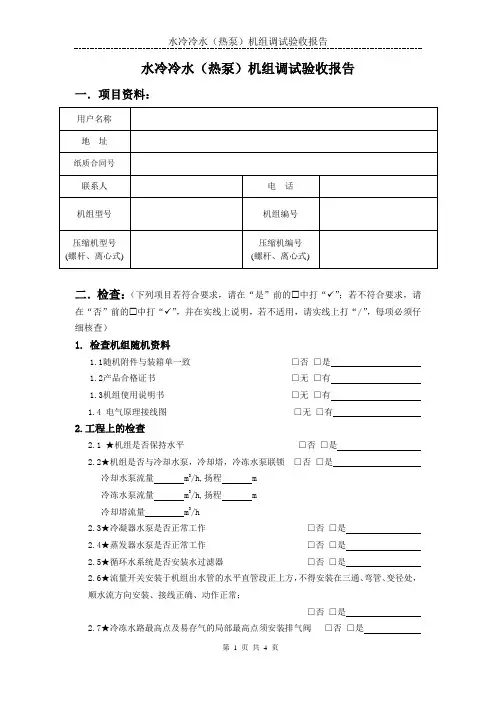

水冷冷水（热泵）机组调试验收报告一．项目资料：二．检查：（下列项目若符合要求，请在“是”前的 中打“✓”；若不符合要求，请在“否”前的 中打“✓”，并在实线上说明，若不适用，请实线上打“/”，每项必须仔细核查）1. 检查机组随机资料1.1随机附件与装箱单一致□否□是1.2产品合格证书□无□有1.3机组使用说明书□无□有1.4 电气原理接线图□无□有2.工程上的检查2.1 ★机组是否保持水平□否□是2.2★机组是否与冷却水泵，冷却塔，冷冻水泵联锁□否□是冷却水泵流量 m3/h,扬程 m冷冻水泵流量 m3/h,扬程 m冷却塔流量 m3/h2.3★冷凝器水泵是否正常工作□否□是2.4★蒸发器水泵是否正常工作□否□是2.5★循环水系统是否安装水过滤器□否□是2.6★流量开关安装于机组出水管的水平直管段正上方，不得安装在三通、弯管、变径处，顺水流方向安装、接线正确、动作正常；□否□是2.7★冷冻水路最高点及易存气的局部最高点须安装排气阀□否□是2.8★膨胀水箱是否高于系统工程1.5m以上□否□是2.9★机组进出水口是否采用软连接□否□是2.10维修空间是否＞1m □否□是2.11调试前外部水路已自循环清洗，并更换清洁的水□否□是2.12蒸发器水压力表进出各一个□否□是2.13冷凝器水压力表进出各一个□否□是2.14蒸发器水温度计进出各一个□否□是2.15冷凝器水温度计进出各一个□否□是2.16管道是否保温且厚度＞10mm □否□是2.17管道管径大小，必须大于机组进出水水管管径□否□是2.18机房通风环境良好，是否有强制通风措施□否□是3.送电前的检查3.1★主机配电电缆是否连接牢固,线径 mm；接地是否良好,线径 mm□否□是3.2断路器型号：；电流：□否□是3.3★机组各接线端子是否紧固□否□是3.4★检查电控柜内清洁度是否满足要求（铜屑、粉尘等导电物质）□否□是4.开机运行前检查（各项进行确认，请在 中打“✓”，并在实线上详细说明）4.1再次检查确认各电源及接线4.2检查冷冻水系统的阀门\水流开关：打开状态4.3清除起动柜和机组上的一切杂物：4.4记录开机前电源电压： V // V // V提醒事项：厂家服务人员在上述检查项中,所有★项若有不符合的，停止调试，须告知现场负责人，整改后方可进行开机调试验收工作。

空调水系统试运转调试记录前言：本次试运转调试记录主要针对空调水系统进行，旨在检验空调水系统的运转情况，并对系统进行调整和优化。

本次试运转调试共计耗时4天，按照以下步骤进行。

一、试运转人员本次试运转调试由以下人员共同参与：1.空调水系统设计师：负责指导整个试运转调试的流程，并提供技术支持。

2.空调水系统工程师：负责监督试运转调试的过程，并记录试运转调试的详细情况。

3.操作人员：负责操作空调水系统，并按照要求进行试运转调试。

二、试运转调试的步骤1.准备工作1.1开始试运转前，检查所有设备是否正常，包括水泵、冷却塔、冷却器等。

1.2检查水箱中的水位，确保水箱中有足够的水。

1.3确保空调水系统的电源正常，并检查所有电气设备的接线是否牢固。

2.空调水泵试运转2.1启动空调水泵，并逐渐增加泵的转速，观察泵的运转情况。

2.2检查泵的进出口压力差，是否在正常范围内。

2.3检查泵是否存在异常噪音或振动，并及时进行调整。

2.4使用仪表检测泵的功率和电流是否正常。

3.温控系统调试3.1检查温控系统的传感器是否正常，并校准传感器。

3.2对空调水系统进行初次启动，并将温度设定为25度。

3.3观察空调水系统是否能够自动调节温度，并保持在设定范围内。

3.4调整温度设定值，并观察空调水系统的响应情况。

4.空调水系统的故障排除4.1观察空调水系统的运转情况，并检查是否存在漏水、堵塞等问题。

4.2检查空调水系统的阀门是否打开，排除阀门调整不当的问题。

4.3检查空调水系统的管道是否存在破损或连接不紧的情况，并及时修复。

4.4检查空调水系统的冷却塔和冷却器是否清洁，并进行清洗。

4.5如遇到其他问题，及时与空调水系统设计师进行沟通。

5.试运转调试结果5.1通过试运转调试，空调水系统正常启动，并能在设定的温度范围内自动调节。

5.2经过调试，空调水系统运转稳定，无噪音和振动。

5.3未发现漏水、堵塞等管道问题。

5.4所有设备的电气连接正常，并且功率和电流在正常范围内。

空调水系统调试方案1）系统要求空调水管一般用水冲洗，应连续进行。

冲洗前应先将系统中的电动两通阀的前后阀门关闭，打开旁通阀后，进行系统水冲洗，把不应与管道冲洗的风机盘管、二通阀等与清洗的管道隔开。

室内空调水管道按GBJ242-82(采暖与卫生工程施工及验收规范)施工完毕。

工作介质为液体的管道，一般应进行水冲洗。

水冲洗的排放管必须接入可靠通畅的排水管网，并保证排泄物畅通和安全。

排放管的界面不应小于被冲管截面的60%。

冲洗用水采用设于屋顶的消防生活水箱水源，并启动空调水循环泵进行加压，确保达到一定流速。

水冲洗应以管内可能达到的最大流量或不小于1.5M/S 流速进行。

水冲洗应连续进行。

当设计无规定时，则以出口的水色和透明度与入口处的透明度目测一致为合格。

管道系统的冲洗应在管道试压合格后，调试运行前进行。

2）调试方法关闭空调水上的所有控制阀门，特别检查风机盘管的旁通阀门是否关闭严密。

检查风机盘管上的放气跑风是否完好，并把跑风的顶针拧紧，检查地下室落地膨胀水箱的补水阀门是否关闭严密。

首先给设在地下室的落地膨胀水箱供水，待注满水后，检查膨胀水箱是否有渗漏情况，在确认完好无漏的情况下，打开膨胀水箱的补水阀门给系统主管注水，并随时注意膨胀水箱的水位及压力保持在图纸设计要求的范围内。

系统注满水后，对系统进行严格的检查，确保无渗漏后进行对支系统的注水，待支系统注满水，检查无渗漏后，进行风机盘管的注水、放气、查漏工作，风机盘管的调试需逐组进行。

启动空调水系统的循环水泵，进行系统循环经8h 运行正常后，开始进行热水循环，调整电动二通阀，使房间的温度达到设计要求。

冷冻水调试待夏天有成加配合进行，方法与热水调试相雷同。

特别需要注意检查电动二通阀、过滤器、风机盘管、铜活、阀门、跑风等是否由渗漏现象，并做好记录和填写竣工资料。

空调冷冻水与冷却水系统的调试方案讲解空调冷冻水与冷却水系统是空调系统中很重要的组成部分，其中冷冻水主要用于制冷，冷却水则主要用于散热。

为确保系统正常运行，需要对其进行调试。

本文将针对空调冷冻水与冷却水系统的调试方案进行详细讲解。

一、系统调试前准备1.安装在进行调试之前，需要先完成空调冷冻水与冷却水系统的安装工作，包括管道的连接、阀门的安装与调整、泵的安装及电气接线等。

2.检测进行系统调试之前，需要对系统进行必要的检测，如检测阀门、泵、水箱等设备的密封性能，验证水泵供水是否正常，检查水路系统中是否有漏水等问题。

二、系统调试步骤1.系统排气在调试之前，需要先进行空调冷冻水与冷却水系统的排气工作。

打开排气阀门，将空气排出系统，并确保系统中只有水。

2.水路调节水路调节是调试工作中的重要环节。

在水路中设置流量计，通过调节水泵的运行速度，来达到合适的水流量，从而保证系统正常运行。

3.压力调节压力调节是空调冷冻水与冷却水系统调试过程中另一个非常重要的步骤。

需要按照设计方案要求设定制冷水的供水温度，同时检查系统所需的水压力是否满足要求。

如果需要，可以通过增加供水压力来调节制冷水温度。

4.设定参数在进行系统调试的过程中，需要设定相应的参数。

这些参数包括进出水温度、水流量、水压力、水泵运行速度、水箱水位等。

5.数据记录在进行调试的过程中，需要对系统进行数据记录，并随时核对参数的设定。

这样可以帮助调试人员了解系统运行状况，及时发现问题并进行处理。

6.系统测试在调试进行到一定阶段之后，可以进行系统测试。

这个过程主要包括对空调制冷器和散热器的测试、空气送风温度测试等。

三、调试结束后的工作在完成空调冷冻水与冷却水系统调试之后，需要对系统进行一些必要的结束工作。

1.数据记录在调试工作完成后，需要对数据进行记录，以便于日后的检查和维护。

2.设备关闭在关闭设备之前，需要将系统中的水放掉，关闭电源，关闭水泵，关闭空调制冷器和散热器等。
